BRUKSANVISNING VK220 CENTURION

Läs igenom instruktionerna i manualen noggrant för att säkerställa tillförlitlig och säker användning av utrustningen. Följ dessa regler så minskar du risken för brand, elektrisk stöt och skada.

• Innan du kopplar in apparaten: Kontrollera att ditt vägguttags spänning motsvarar den spänning som anges på produktens typskylt (typskylten är placerad på baksidan av enheten).
• Apparaten måste jordas. I händelse av elektrisk kortslutning, minskar jordningen risken för elstöt genom att tillhandahålla en utgångstråd för elströmmen. Apparaten är utrustad med en sladd med en jordningstråd och en jordningsplugg. Kontakten måste anslutas till ett korrekt installerat och jordat uttag.
  Anlita en behörig elektriker eller servicetekniker om du inte förstår jordningsinstruktionerna helt, eller om du tvivlar på att apparaten är tillräckligt jordad.

- Apparaten är endast avsedd för hushållsbruk.

• Använd inte apparaten utomhus.

- Placera inte tunga saker på strömsladden, detta kan skada sladden.

- Använd inte apparaten om strömsladden är skadad.

- Om strömsladden skadats måste den bytas av tillverkaren, dess serviceagent eller annan behörig servicetekniker för att undvika fara.

- Dra aldrig i sladden när du ska dra ut kontakten från eluttaget.

- Rör aldrig apparaten, kontakten eller sladden med blöta händer.

- Sänk aldrig ner apparaten i vatten eller andra vätskor och använd den inte i extremt varma miljöer eller fuktiga utrymmen så som badrum eller vid en pool.

• Kylen får inte exponeras för regn.

• Använd inte apparaten i närheten av explosiva gaser.
• Låt inte barn leka i eller med apparaten. Barn måste övervakas när de är nära vinkylen.
• Håll ett avstånd på minst 10 cm mellan apparaten och närliggande väggar etc.
• Stoppa inte in fingrarna, pennor eller andra saker i öppningar på apparaten.
• Koppla ur apparaten innan du rengör den.
• Reparera inte apparaten på egen hand. Den måste repareras av behörig servicepersonal för att undvika fara.
• Förvara inte livsmedel i vinkylen, eftersom temperaturen i kylen inte är tillräckligt låg för farvaring av livsmedel.
• Följ dessa instruktioner innan du kastar din vinkyl: Ta bort dörren. Låt hyllorna sitta kvar på plats, för att göra det svårare för barn att klättra in i kylen.
• Använd inte brandfarlig vätska vid rengöring av kylen. Ångorna från sådan vätska kan leda till brand och explosion.
• Bensin och annan brandfarlig vätska får inte förvaras eller användas i närheten av kylen. Ångorna från sådan vätska kan leda till brand och explosion.
• Förvara inte livsmedel i vinkylen, eftersom temperaturen i kylen inte tillräckligt låg för farvaring av livsmedel.
• Denna apparat får inte användas av personer (gäller även barn) som saknar kunskap om och erfarenhet av hur den används, annat än under uppsikt av någon som kan ge instruktioner och ansvarar för säkerheten.
  • FARA eller WARNING: Risk att barn blir innestängt.

1. Övre gångjärn
2. Lampa
3. Hölje
4. Hylla

5. Fläktkåpa

6. Fot

7. Vattenbricka
8. Handtag
9. Glasdörr

10. Dörrtätning

11. Nedre gångjärn

12. Display
13. Temperatur ner
14. Temperatur upp
15. Belysning

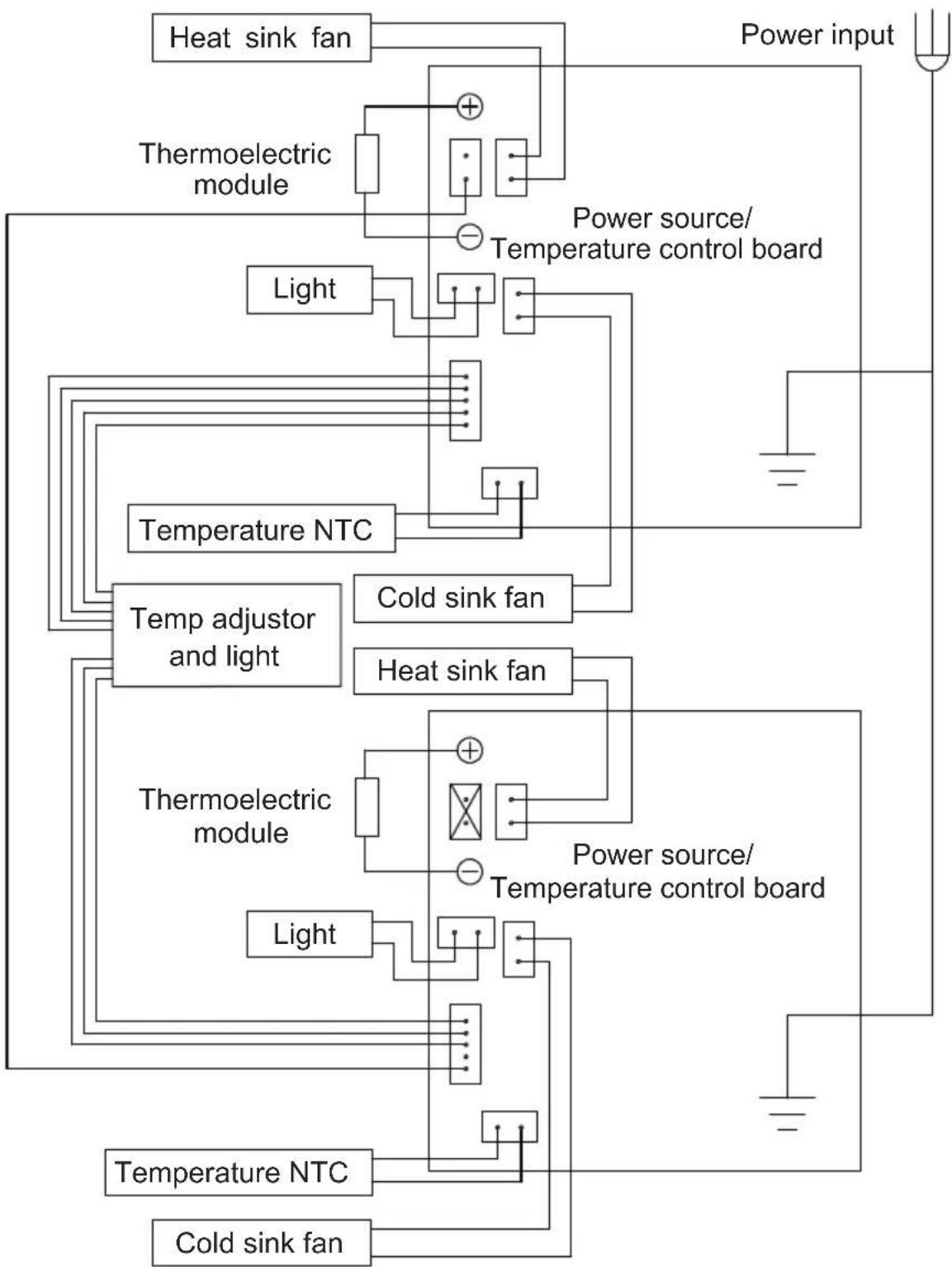

KOPPLINGSSCHEMA

ELANSLUTNING

Varning! Felaktig hantering av den jordade stickpropen kan innebära risk för elektrisk stöt. Skadad nätsladd ska bytas av auktoriserad reparatör.

Den här kylen ska av säkerhetsskäl anslutas till jordat vägguttag.

Användning av förlängningssladd rekommenderas inte.

Stickproppen ska anslutas till ett vägguttag med två stift och en spänning på 220-240 V, 50 Hz.

Sladden ska hängas upp bakom kylen, så att den inte hänger fritt och kan orsaka olyckor.

Apparaten uppfyller gällande EU-direktiv:

• Lågspänning 2006/95/EC.
• Elektromagnetisk kompabilitet 2004/108/EC.

Apparaten ska vara jordskyddad enligt Starkströmsreglementet för att skydda användaren mot elchock vid eventuella störningar.

Vid byte av nätsladden eller kontakt får endast samma typ av sladd och kontakt som vid leverans användas.

Under inga omständigheter får du kapa eller avlägsna någon del av elkretsen.

INSTALLATION

Innan du tar kylen i bruk

• Ta bort ut- och invändig förpackningsmateriel.
- Kontrollera att följande komponenter finns med:
- 6 utdragbara hyllor
- 1 bruksanvisning

- Låt kylen stå upprätt under minst två timmar innan du kopplar in den elektriskt. På så sätt minskar du risken för funktionsproblem p.g.a. hanteringen av kylen under transporten.

• Gör ren kylen invändigt med ljummet vatten och en mjuk trasa.

- Ställ kylen på ett golv som klarar vikten på fylld kyl. Justera kylen så att den står rätt med hjälp av de främre stödfötterna.

• Placera kylen på en plats där den inte utsätts för direkt solljus och andra värmekällor (ugn, värmare, radiator osv). Direkt solljus kan skada ytbeläggningen av akryl och värme kan leda till högre energiåtgång. Extrem låga och höga temperaturer kan också leda till att apparaten inte fungerar på rätt sätt.
• Den här kylen är inte avsedd för installation i källare och liknande utrymmen.
• Den här kylen får endast användas inomhus.

Observera! Se till att lättantändliga material inte förvaras eller används i närheten av kylen.

ANVÄNDA VINKYLEN

Vi rekommenderar vinkylen installeras i ett utrymme där omgivnings-temperaturen ligger på mellan 10 och 32 °C. Om omgivningstemperaturen ligger över eller under den rekommenderade temperaturen kan kylens funktion påverkas negativt. Vid extremt kalla eller varma förhållanden kan till exempel temperaturen i kylen svänga upp och ner på ett oönskat tätt. Det kan då hända att den önskade temperaturen på 7-18 °C/11-18 °C inte uppnås. Temperaturen kan påverkas av huruvida till exempel den invändiga belysningen är tänd eller släckt eller flaskorna placeras långt upp, i mitten eller långt ner.

Knapparna på displayen

Önskad temperatur kan ställas in med knapparna. Det finns tre så kallade touchknappar på panelen “▲” och “▼” som används för att ställa ni temperaturen till mellan 7 och 18 °C (zon 1 - övre) / 11 och 18 °C (zon 2 - nedre), i steg om en grad. Belysningen tänds och släcks med knappen med en lampsymbol.

• Dra ur stickproppen ur vägguttaget och ta ut flaskorna från kylen.
• Tvätta av invändigt med varmt vatten och bikarbonat.
  Gör en lösning med 2 matskedar bikarbonat till en liter vatten.
• Utsidan rengörs med ett milt rengöringsmedel och varmt vatten.
  • Ta ut vattenlådan längst ner och tvätta den.

Flytta vinkylen

• Ta ur samtliga flaskor ur kylen.
- Tejpa fast alla lösa objekt inne i kylen.
- Vik upp fötterna under kylen, så att de inte skadas under förflyttning.
- Tejpa fast dörren.
- Se till att eventuella vinflaskor i kylen står upp när kylen flyttas.

SERVICE OCH VIKTIG INFORMATION

1. Den här kylen är endast avsedd för användning i tempererad miljö.
2. Kontrollera kylen vid leverans. Om nätsladden är skadad ska den bytas av tillverkaren, dennes representant eller annan behörig person, för att undvika onödiga risker.
3. Trasig sladd måste bytas. Kontakta serviceverkstaden om du behöver mer information eller har några frågor.

WARNING! Placera inte kylen så att den är åtkomlig för barn. Låt inte heller barn använda kylen själva.

BORTSKAFFANDE AV UTTJÄNT PRODUKT

1. Demontera dörren innan uttjänt kyl kastas.
2. Uttjänt kyl får inte hanteras som hushållsavfall. Uttjänt kyl ska lämnas in för återvinning enligt gällande bestämmelser.
3. Information rörande bortskaffande av uttjänt kyl: Brandfarlig isolering ska omhändertas på lämpligt sätt. Lämna in kylen till återvinningsanläggning som tar hand om uttjänta kylmaskiner.

FELSÖKNING

Du kan själv lösa vissa problem med vinkylen, så du slipper lämna in den på service. Försök lösa eventuella problem med hjälp av nedanstående felsökningsschema innan du kontaktar serviceverkstaden.

PROBLEM TROLIG ORSAK
Vinkylen fungerar inte. Kylen	är inte inkopplad till rätt nätspänning.Kretsbrytaren har löst eller säkringen bränt.
Kylen är inte tillräckligt kall.	Kontrollera temperaturinställningen.Omgivningstemperaturen kanske kräver en annan inställning.Dörren är öppen för ofta.Dörren är inte helt stängd.Dörrtätningen tätar inte korrekt.Vinkylen är inte placerad med tillräckligt fritt utrymme runt om.
Belysningen fungerar inte. Rådgör med serviceverkstad.
Vibrationer Kontrollera att kylen står i våg.
Kylen verkar avge för mycket ljud.	Kylen står inte i våg.Kontrollera fläkten.
Dörren stänger inte riktigt. Kylen står inte i våg.Dörren är inte korrekt monterad.Tätningen är dålig.Hyllorna sitter inte rätt.
Displayen fungerar inte. Kontrollpanelen fungerar inte.Problem med kretskortetDet är troligen problem med kontakten.
Displayfel Displayen är svåravläst.Temperaturfel.
Knapparna fungerar inte. Kontrollpanelen är skadad.

TEKNISK DATA

Modell Centurion VK220
Kapacitet 70 l
Spänning 220-240 V, 50 Hz
Ström 1 A (25 °C)
Säkerhetsklass	I
Klimatklass SN, N = 10°C - 32°C
Effekt 140 W
Energiåtgång (kWh/24 h) 0,85 (15 °C)
Max drifttemperatur 32 °C
Max temperaturskillnad >18 °C
Temperaturområde 7-18 °C/11-18 °C
Nettovikt 19,7 kg
Bruttovikt 22 kg
Mått (b×h×d) 34,5×80,3×51,5 cm
Emballagemätt (b×h×d) 40,0×85,5×57,0 cm

ENERG

ENERGIA · EVERYEA

Centurion

VK220

ENRGIA·EHEPΓNЯ·ENEPEΓEA ENERGIJA·ENERGY·ENERGIE ENERGI

2010/1060

MILJÖ

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.

LAG OCH SÄKERHET

Detta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven. Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs. Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter (Europaparlamentets och rådets direktiv 2011/65/EU).

FÖRBEHÅLL

Vi förbehåller oss rätten att justera eventuella tryckfel samt fortlöpande ändra och förbättra produkten och medföljande material.
