Produkttyp	Elektrisk konvektorvärmare
Märke	Cotech
Modell	18-2868 / TBK050-M10X-UK
Strömförsörjning	220–240 V AC, 50 Hz
Effekt	Max 1000 W (Express) / 500 W (Ekonomi)
IP-klass	IP24 (stänkskyddad)
Mått (L × B × D)	49 × 42 × 9 cm
Vikt	Cirka 3,5 kg
Kabellängd	1,8 m
Installationsalternativ	Fristående med fötter eller väggmonterad med medföljande fäste
Reglage	Strömställare (AV/EXPRESS/EKONOMI) + termostatvred
Säkerhetsfunktioner	Vippströmbrytare, överhettningsskydd, jordanslutning
Värmeelement	PTC-keramik eller liknande (ej specificerat)
Användning	Endast inomhusbruk
Skötselråd	Torka med torr trasa; använd inte vatten eller lösningsmedel
Medföljande tillbehör	Fötter (par), väggfäste, väggpluggar, skruvar, distanser, ankare

Vanliga frågor - 18-2868 Cotech

Kan jag använda denna värmare i badrummet?

Värmaren är IP24-klassad, vilket innebär att den är stänkskyddad och lämplig för användning i badrum, men den får inte placeras nära badkar, dusch eller pool. Följ alltid säkerhetsinstruktionerna i manualen.

Hur växlar jag mellan 500W och 1000W?

Använd strömställaren. Ställ den på EXPRESS för 1000W eller EKONOMI för 500W. Indikatorlampan visar när värmaren värmer aktivt.

Kan jag lämna värmaren utan uppsikt?

Det rekommenderas inte. Värmaren har en vippströmbrytare och överhettningsskydd, men du bör alltid dra ur kontakten när den inte används och aldrig lämna den utan uppsikt under långa perioder.

Hur rengör jag värmaren?

Stäng av, dra ur kontakten och låt svalna. Torka höljet med en torr trasa. Använd inte vatten, vax, polish eller lösningsmedel då det kan skada värmaren.

Kan jag montera värmaren på väggen?

Ja, värmaren kommer med ett väggfäste, distanser och ett ankare. Följ monteringsanvisningarna i manualen. Se till att ha minsta avstånd: 150 mm på sidorna, 200 mm ovanför, 500 mm framför, 120 mm nedanför.

Vad är vippströmbrytaren?

Vippströmbrytaren stänger automatiskt av värmaren om den lutar eller faller. Den återställs automatiskt när värmaren återförs till upprätt läge.

Vilken kabellängd medföljer?

Strömkabeln är 1,8 meter lång. Anslut alltid till ett lättillgängligt jordat uttag.

Kan värmaren användas med en förlängningssladd?

Det rekommenderas inte. Om du måste använda en, se till att sladden är klassad för värmarens effekt (max 1000W) och är fullständigt utrullad för att undvika överhettning.

Vad ska jag göra om värmaren inte startar?

Kontrollera att strömställaren är inställd på EXPRESS eller EKONOMI, att kontakten är helt insatt och att uttaget fungerar. Om den fortfarande inte fungerar kan vippströmbrytaren ha löst ut – placera värmaren upprätt. Om problemen kvarstår, kontakta kundtjänst.

Är värmaren säker att använda runt barn?

Barn i åldern 3-8 år får endast slå på/stänga av den under uppsikt. Barn under 3 år måste hållas borta. Värmaren blir mycket varm – se till att barn inte rör den. Var försiktig.

BRUKSANVISNING 18-2868 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning: följ dessa säkerhetsinstruktioner, för din och andras säkerhet! Läs alla instruktioner innan du börjar använda elementet!

• Barn från 3 år upp till 8 år får endast slå på/av produkten, förutsatt att elementet har placerats eller installerats i sin normala avsedda användningsposition, om de har instruerats om användning på säkert sätt och förstår riskerna med elementet eller om någon vuxen har dem under uppsikt.
• Barn från 3 år upp till 8 år får inte ansluta stickproppen till ett eluttag, ändra inställning, rengöra eller utföra underhåll på elementet.
• Barn under 3 år får inte vistas i närheten av elementet såvida de inte står under kontinuerlig tillsyn av någon vuxen.
• WARNING – vissa delar på elementet kan bli mycket heta och orsaka brännskada. Särskild uppsikt ska visas om barn eller känsliga personer finns i lokalen.
• Elementet får inte placeras alldeles under ett eluttag.
• Elementet får aldrig användas tillsammans med timer eller annan utrustning som slår på elementet automatiskt eftersom elementet kan vara felplacerat eller övertäckt och därmed kan utgöra en brandrisk.
• Placera aldrig elementet i närheten av badkar, dusch eller swimmingpool.
• Elementet får inte sänkas ner i vatten för rengöring.
• Placera inte elementet i närheten av gardiner eller andra brännbara föremål som kan riskera att fatta eld. Elementet får inte placeras på en mjuk matta eller liknande som kan blockera elementets luftintag på undersidan. Brandfara!
• Elementet får inte täckas över med någonting under användning eller innan det har svalnat efter användning.
• Linda inte upp anslutningssladden på elementet.
• Elementet får aldrig användas där brandfarliga vätskor eller explosiva gaser förvaras.
• Elementet får inte användas som handdukstork eller för att torka kläder.
• Använd inte elementet till att värma upp växthus, bastu, torkrum eller liknande.
• Använd inte elementet till att värma upp utrymme för djuruppfödning eller där djur vistas.
• Placera elementet på en horisontell, jämn yta.

• Elementet blir mycket varmt vid användning och en stund efter att det har stängts av. Vidrör därför aldrig elementet innan det svalnat.

• Elementet ska hanteras varsamt, det får inte utsättas för slag och vibrationer.

• Elementet måste anslutas till ett jordat eluttag.
• Om elementet är skadat, måste det repareras av en kvalificerad tekniker.
• Om nätsladden skadas får den, för att fara ska undvikas, bytas ut endast av tillverkaren, återförsäljaren eller annan kvalificerad personal.

- Elementet får användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur det på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.

- Elementet är endast avsett för användning i bostäder. Det får inte användas på byggnadsplatser, i växthus, lador eller stall där det finns brandfarligt damm.

- Elementet blir mycket varmt vid användning. Dra ur stickproppen och låt det kallna före rengöring.

- Elementets stickpropp ska anslutas till ett eluttag som är väl synligt och lätt att komma åt.

- Dra alltid ur stickproppen när elementet inte används.

- Elementet är enbart avsett för normal användning inomhus (IP24) och får ej användas utomhus.

- Stäng aldrig av elementet genom att dra ur stickproppen. Se istället till att strömbrytaren står i avstängt läge.

- Se till att främmande föremål inte kommer in i elementet eftersom detta kan orsaka kortslutning, elektrisk stöt eller brandfara.

- Placera aldrig elementet så att sladden ligger framför eller direkt mot elementet.

- Anslut endast elementet till ett jordat uttag med spänning 220–240 V AC.

- Använd endast elementet för uppvärmning av lokaler på så sätt som beskrivs i bruksanvisningen, använd det inte till något annat och modifiera inte produkten på något vis.

- Se till att värmeelementet är rent och inte har någon beläggning.

- Elementet är avsett för att placeras fristående på en hård, plan vågrät yta med fötterna neråt eller för att monteras på vägg med de bifogade delarna som utgör väggfäste.

- För extra säkerhet bör alltid elektriska produkter anslutas till elnätet via en jordfelsbrytare för personskydd. Den löser ut vid fel och ska vara märkt: Utlösningsström 30 mA.

Förvaring

Förvara elementet i kartongen tillsammans med bruksanvisningen på en torr och sval plats.

Montering

Kompakt element för fristående användning eller montering på vägg.

Monteringsdetaljer

1. Väggskruv med plugg (2 ×)
2. Väggförankring med 1 kort skruv och 1 väggskruv
3. Väggfäste med kort skruv (2 ×)
4. Distans med kort skruv (2 ×)
5. Fot med skruv (2 ×)

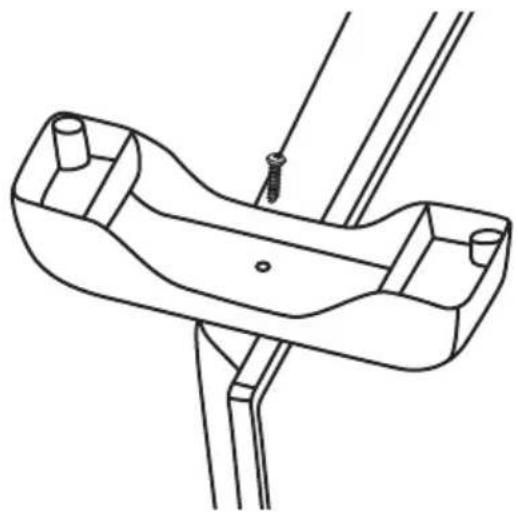

Fristående

Skruva fast de båda fötterna (5) på undersidan av elementet, använd de bifogade plåtskruvarna.

Obs! Elementet får inte användas fristående om fötterna saknas eller är skadade.

1. Skruva fast väggfästena (3) med korta skruvar på båda sidor av handtaget på baksidan av elementet. Skruven ska vara i det nedre hålet så att nyckelhålsfästet blir rätt.
2. Skruva fast distanserna (4) med korta skruvar längst ner på baksidan av elementet.
3. Skruva fast väggförankringen (2) längst ner på elementet med en kort skruv.

1. Märk först ut avståndet mellan nyckelhålsfästena på väggen, skruva i två långa skruvar som elementet kan hängas på. Skruva inte in dem helt, lämna ca 5 mm. Använd borr och plugg vid behov.
2. Häng på elementet så att skruvarna i väggen går in i nyckelhålsfästena.
3. Skruva fast väggförankringen (2) i väggen med en lång skruv.

Användning

1. Placera elementet på en jämn, horisontell och stabil yta eller montera det på en vägg med bifogade monteringsdetaljer enligt minimimåtten på måttskissen (i millimeter).

1. Se till att strömbrytaren är i läge POWER OFF innan du ansluter elementet till vägguttaget.
2. Sätt i stickproppen i ett eluttag.
3. Ställ strömbrytaren i läge EXPRESS (1000 W) eller ECONOMY (500 W). Kontrollampan lyser när elementet värmer, d.v.s. när det är anslutet till ett eluttag och strömbrytaren och termostaten är tillslagna.
4. Ställ in grundläge för temperatur: vrid sakta på termostaten medurs till MAX, och låt elementet bli varmt. Vrid sedan termostaten moturs sakta tills ett klickljud hörs och elementet stängs av (kontrollampan slocknar). Låt elementet stå på en stund och finjustera sedan termostatinställningen till önskad temperatur.
5. Sätt strömbrytaren i läge POWER OFF för att stänga av elementet och dra sedan stickkontakten ur vägguttaget när elementet inte ska användas längre.

Obs! Elementet har tippskydd som stänger av om elementet lutas. Det återställs automatiskt när lutningen upphör.

Skötsel och rengöring

Vi rekommenderar att elementet rengörs minst en gång i månaden och före förvaring.

1. Stäng av elementet, dra ut stickproppen ur vägguttaget och låt det svalna.
2. Använd en torr trasa för att torka av höljet.
3. Undvik vatten, vax, poleringsmedel, lösningsmedel eller andra kemiska lösningar.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Spänning 220–240 V AC, 50 Hz

Effekt Max 1000 W

IP-klassning IP24

Kabellängd 1,8 m

Storlek 49 × 42 × 9 cm (b × d × h)

Panelovn

ART. NR. 18-2868 MODELL TBK050-M10X-UK 36-5613 TBK050-M10X

Obs! Ovnen har veltebeskyttelse som skrur det av hvis det velter.
