18-2868 - Ofen Cotech - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Konvektionsheizer
Marke	Cotech
Modell	18-2868 / TBK050-M10X-UK
Stromversorgung	220-240 V AC, 50 Hz
Leistung	Max. 1000 W (Express) / 500 W (Economy)
IP-Schutzart	IP24 (spritzwassergeschützt)
Abmessungen (L x B x T)	49 x 42 x 9 cm
Gewicht	Ca. 3,5 kg
Kabellänge	1,8 m
Installationsoptionen	Freistehend mit Füßen oder Wandmontage mit beiliegender Halterung
Bedienelemente	Netzschalter (AUS/EXPRESS/ECONOMY) + Thermostat-Drehregler
Sicherheitsmerkmale	Kippschutz, Überhitzungsschutz, Erdanschluss
Heizelement	PTC-Keramik oder ähnlich (nicht spezifiziert)
Anwendung	Nur für den Innenbereich im Haushalt
Pflegehinweise	Mit einem trockenen Tuch abwischen; kein Wasser oder Lösungsmittel verwenden
Mitgeliefertes Zubehör	Füße (Paar), Wandhalterung, Dübel, Schrauben, Abstandshalter, Anker

Häufig gestellte Fragen - 18-2868 Cotech

Kann ich dieses Heizgerät im Badezimmer verwenden?

Das Heizgerät hat die Schutzart IP24, d.h. es ist spritzwassergeschützt und für die Verwendung in Badezimmern geeignet, darf aber nicht in der Nähe von Badewanne, Dusche oder Schwimmbecken aufgestellt werden. Befolgen Sie stets die Sicherheitshinweise in der Anleitung.

Wie schalte ich zwischen 500W und 1000W um?

Verwenden Sie den Netzschalterknopf. Stellen Sie ihn auf EXPRESS für 1000W oder ECONOMY für 500W. Die Kontrollleuchte zeigt an, wenn das Heizgerät aktiv heizt.

Kann ich das Heizgerät unbeaufsichtigt lassen?

Es wird nicht empfohlen. Das Heizgerät verfügt über einen Kippschutz und Überhitzungsschutz, aber Sie sollten es immer ausstecken, wenn es nicht in Gebrauch ist, und es niemals über längere Zeit unbeaufsichtigt lassen.

Wie reinige ich das Heizgerät?

Ausschalten, ausstecken und abkühlen lassen. Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Verwenden Sie kein Wasser, Wachs, Politur oder Lösungsmittel, da diese das Heizgerät beschädigen können.

Kann ich das Heizgerät an der Wand montieren?

Ja, das Heizgerät wird mit einer Wandhalterung, Abstandshaltern und einem Anker geliefert. Befolgen Sie die Montageanleitung in der Anleitung. Achten Sie auf Mindestabstände: 150 mm an den Seiten, 200 mm oben, 500 mm vorne, 120 mm unten.

Was ist der Kippschutz?

Der Kippschutz schaltet das Heizgerät automatisch aus, wenn es kippt oder umfällt. Er setzt sich automatisch zurück, wenn das Heizgerät wieder aufrecht steht.

Welche Netzkabellänge wird mitgeliefert?

Das Netzkabel ist 1,8 Meter lang. Stecken Sie es stets in eine leicht zugängliche geerdete Steckdose.

Kann das Heizgerät mit einem Verlängerungskabel verwendet werden?

Es wird nicht empfohlen. Wenn Sie eines verwenden müssen, stellen Sie sicher, dass das Kabel für die Leistung des Heizgeräts ausgelegt ist (max. 1000 W) und vollständig abgewickelt ist, um Überhitzung zu vermeiden.

Was soll ich tun, wenn das Heizgerät nicht angeht?

Überprüfen Sie, ob der Netzschalter auf EXPRESS oder ECONOMY steht, der Stecker vollständig eingesteckt ist und die Steckdose funktioniert. Wenn es immer noch nicht funktioniert, könnte der Kippschutz ausgelöst haben - stellen Sie das Heizgerät aufrecht hin. Wenn die Probleme bestehen bleiben, wenden Sie sich an den Kundendienst.

Ist das Heizgerät sicher für die Verwendung in der Nähe von Kindern?

Kinder im Alter von 3-8 Jahren dürfen es nur unter Aufsicht ein-/ausschalten. Kinder unter 3 Jahren müssen ferngehalten werden. Das Heizgerät wird sehr heiß - stellen Sie sicher, dass Kinder es nicht berühren. Vorsicht ist geboten.

BEDIENUNGSANLEITUNG 18-2868 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20140522

Original Bedienungsanleitung

Panel Heater

ART.NO 18-2868

36-5613

MODEL TBK050-M10X-UK

TBK050-M10X

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor.

Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Achtung: Allgemeine Sicherheitsregeln zum Schutz des Nutzers und anderer Personen befolgen. Die Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen.

• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein-/ausschalten, wenn es in der vorgesehenen Position aufgestellt bzw. montiert wurde. Die Kinder müssen zudem in die sichere Bedienung des Produkts eingeführt werden und die Risiken des Gerätes verstehen oder von einem Erwachsenen beaufsichtig werden.
• Kinder von 3 bis 8 Jahren dürfen den Stecker nicht an die Steckdose anschließen, Einstellungen ändern, das Gerät reinigen oder warten.
• Kinder unter 3 Jahren dürfen sich nicht in der Nähe des Gerätes aufhalten, sofern sie nicht ununterbrochen von einem Erwachsenen beaufsichtigt werden.
• WARNUNG! Manche Teile des Heizkörpers werden sehr heiß und können Verbrennungen verursachen. Besondere Vorsicht walten lassen wenn Kinder oder andere gefährdete Personen im Raum sind.
• Das Gerät nicht direkt unter einer Steckdose aufstellen.
• Das Gerät niemals mit einer Zeitschaltuhr oder anderer Ausrüstung benutzen, die das Gerät automatisch anschalten kann, da der Radiator falsch aufgestellt oder überdeckt sein kann und dadurch eine Brandgefahr darstellt.
• Das Gerät niemals in der Nähe von Badewannen, Duschen oder Schwimmbecken aufstellen.
• Das Gerät niemals zur Reinigung in Wasser eintauchen.
• Das Gerät nicht in der Nähe von Vorhängen, Gardinen oder anderen brennbaren Gegenständen aufstellen. Das Gerät nicht auf einem weichen Teppich o. Ä. aufstellen, damit die Luftzufuhr an der Unterseite nicht unterbrochen wird. Achtung Brandgefahr!
• Das Gerät während dem Gebrauch oder bevor es abgekühlt ist auf keinen Fall überdecken.
• Das Anschlusskabel nicht über das Gerät hängen.
• Das Gerät nie an Orten einsetzen, an denen feuergefährliche Flüssigkeiten oder explosive Gase gelagert werden.
• Das Gerät nicht zum Trocknen von Handtüchern oder Kleidung benutzen.
• Das Gerät nicht zum Aufwärmen von Gewächshäusern, Saunen, Trockenräumen o. Ä. benutzen.

• Das Gerät nicht in Räumen zur Tieraufzucht oder -haltung benutzen.

• Das Gerät auf einer waagrechten, ebenen Fläche aufstellen.

• Das Gerät wird beim Betrieb sehr heiß und ist dies auch noch eine Weile nach dem Ausschalten. Das Gerät daher nie berühren, bevor es abgekühlt ist.
• Das Gerät umsichtig behandeln und keinen Schlägen oder Erschütterungen aussetzen.
• Das Gerät stets an eine Schuko-Steckdose anschließen.
• Bei Beschädigungen die Reparaturen von einem qualifizierten Techniker durchführen lassen.
• Zur Vermeidung von Gefahren das Netzkabel bei Beschädigung nur vom Hersteller, Händler oder von qualifiziertem Fachpersonal austauschen lassen.
• Das Gerät ist für Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen nur dann geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und die Risiken und Gefahren der Benutzung verstehen.
• Das Gerät ist nur zur Verwendung in Wohnräumen vorgesehen. Das Gerät ist nicht geeignet zur Verwendung auf Bauplätzen, in Gewächshäusern, Scheunen oder an Ställen mit feuergefährlichem Staub.
• Das Gerät wird bei Benutzung sehr heiß. Vor dem Reinigen immer den Netzstecker ziehen und das Gerät abkühlen lassen.
• Den Stecker des Geräts an einer gut sichtbaren und direkt erreichbaren Steckdose anschließen.
• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.
• Das Gerät ist für den normalen Hausgebrauch in Innenräumen (IP24) ausgelegt und nicht für die Benutzung im Freien geeignet.
• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten. Stattdessen immer am Geräteschalter ausschalten.
• Sicherstellen, dass keine Fremdkörper in das Gerät gelangen, die Kurzschluss, elektrischen Schlag oder Brandgefahr verursachen können.
• Das Gerät nie so aufstellen, dass das Kabel direkt davor liegt oder dieses berührt.
• Das Gerät nur an eine Steckdose mit Schutzleiter und 220–240 V Spannung anschließen.
• Den Heizkörper nur wie in der Bedienungsanleitung beschrieben zur Aufwärmung von Räumen verwenden und nicht verändern oder zweckentfremden.
• Sicherstellen, dass der Heizkörper sauber und frei von Belägen ist.
• Das Gerät ist zur freien Aufstellung mit den Füßen nach unten auf einer harten, ebenen und waagrechten Fläche vorgesehen oder alternativ zur Wandmontage mit den beiliegenden Teilen der Wandhalterung.
• Für extra Sicherheit sollten alle Elektrogeräte über eine Fehlerstrom-Schutzeinrichtung an das Stromnetz angeschlossen werden. Dieser löst bei Fehlstrom aus und ist folgendermaßen gekennzeichnet: Ansprechstrom 30 mA.

Aufbewahrung

Das Gerät im Karton zusammen mit der Bedienungsanleitung an einem trockenen und kühlen Ort aufbewahren.

Montage

Kompakter Elektro-Heizkörper zur freien Aufstellung oder zur Wandmontage.

Montagekomponenten

1. Wandschraube mit Dübel (2 ×)
2. Wandverankerung mit 1 kurzen Schraube und 1 Wandschraube
3. Wandhalterung mit kurzer Schraube (2 ×)
4. Abstandhalter mit kurzer Schraube (2 ×)
5. Fuß mit Schraube (2 ×)

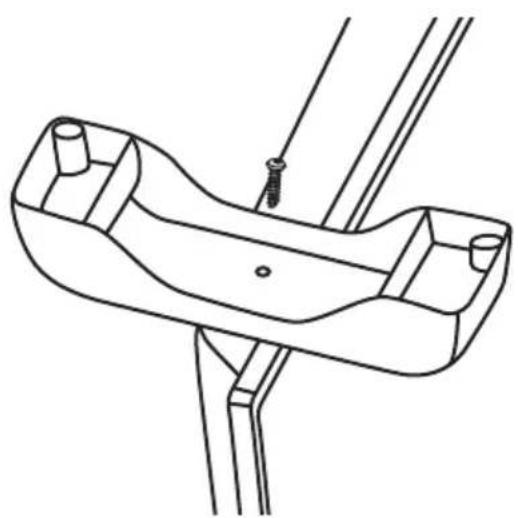

Freistehend

Beide Füße (5) an der Unterseite des Heizkörpers festschrauben, dazu die mitgelieferten Metallschrauben verwenden.

Hinweis: Der Heizkörper darf nicht freistehend ohne Füße oder mit beschädigten Füßen verwendet werden.

1. Die Wandhalterungen (3) mit den kurzen Schrauben an beiden Seiten des Griffs an der Rückseite des Gerätes festschrauben. Die Schrauben kommen dabei in das untere Loch, damit die Schlüssellochhalterung frei bleibt.

2. Die Abstandhalter (4) mit den kurzen Schrauben ganz unten auf der Rückseite des Gerätes festschrauben.

3. Die Wandverankerung (2) ganz unten am Gerät mit einer kurzen Schraube festschrauben.

1. Den Abstand zwischen den Schlüssellochhalterungen an der Wand markieren und dann die zwei langen Schrauben, an denen der Heizkörper hängen soll, festschrauben. Nicht komplett eindrehen, sondern ca. 5 mm aus der Wand stehen lassen. Bei Bedarf einen Bohrer und Dübel verwenden.

2. Das Gerät so aufhängen, dass die Schrauben in den Schlüssellochhalterungen sitzen.

3. Die Wandverankerung (2) mit einer langen Schraube an der Wand festschrauben.

Benutzung

1. Das Gerät auf einer ebenen, waagrechten und stabilen Fläche aufstellen oder mit den beiliegenden Montagekomponenten entsprechend den Mindestabmessungen (in Millimeter) der Maßskizze an der Wand anbringen.

1. Sicherstellen, dass der Stromschalter in der Position POWER OFF ist bevor der Netzstecker angeschlossen wird.

2. Den Netzstecker an eine Steckdose anschließen.

3. Den Stromschalter in Position EXPRESS (1000 W) oder ECONOMY (500 W) versetzen. Die Kontrollleuchte leuchtet wenn das Gerät heizt, d. h. wenn es an eine Steckdose angeschlossen ist und der Stromschalter sowie das Thermostat eingeschaltet sind.

4. Den Basismodus für Temperatur einstellen: das Thermostat vorsichtig mit dem Uhrzeigersinn bis MAX drehen und das Gerät aufwärmen lassen. Dann das Thermostat vorsichtig gegen den Uhrzeigersinn drehen bis ein Klicken zu hören ist und das Gerät ausschaltet (Kontrollleuchte erlischt). Das Gerät eine Weile stehen lassen und dann die Thermostateinstellung auf die gewünschte Temperatur einstellen.
5. Den Stromschalter auf Position POWER OFF stellen um das Gerät auszuschalten und anschließend den Netzstecker aus der Steckdose ziehen.

Hinweis: Das Gerät ist mit einer Umkippsicherung ausgestattet, die das Gerät ausschaltet, wenn es geneigt wird. Das Gerät schaltet automatisch ein, sobald es wieder aufrecht steht.

Pflege und Wartung

Es ist empfehlenswert, das Gerät mindestens einmal im Monat und vor der Lagerung zu reinigen.

1. Das Gerät ausschalten, den Netzstecker aus der Steckdose ziehen und das Gerät abkühlen lassen.
2. Zum Abwischen des Gehäuses ein trockenes Tuch verwenden.
3. Wasser, Wachs, Politur, Lösungsmittel und andere chemische Lösungen vermeiden.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Betriebsspannung 220–240 V AC, 50 Hz

Leistungsaufnahme Max. 1000 W

Schutzart IP24

Kabellänge 1,8 m

Größe 49 × 42 × 9 cm (B × T × H)
