BRUKSANVISNING ER-HGP74 PANASONIC

- Der behøves opladning, när genopladningslampen blinker.

- Apparatet kan i bruges i ca. 5 minutter, efter genopladningslampen blinker.

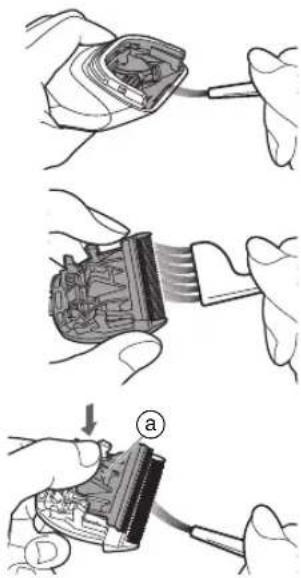

1. Børst här av bladkanten.

Laddningsbar hårklippare för professionell användning

Modellnr ER-HGP84

ER-HGP74

Innehåll

Säkerhetsföreskrifter 76

Viktig information 79

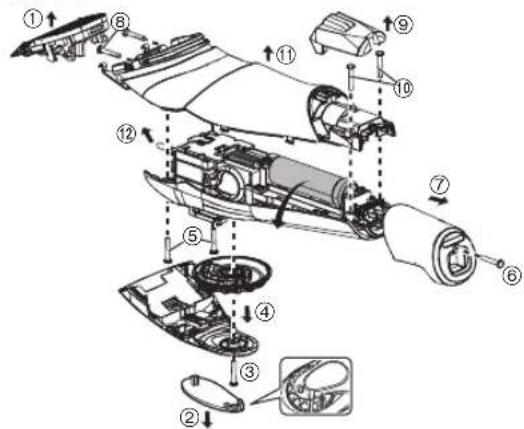

Ta ut det inbyggda uppladdningsbara batteriet 85

Specifikationer 86

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

WARNING

• Denna apparat kan användas av barn från 8 års ålder och personer med fysiska, sensoriska eller mentala funktionsnedsättningar, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av vuxen.
• Strömsladden kan inte bytas ut. Om strömsladden går sönder ska AC-adaptern kasseras.
• Använd aldrig någon annan produkt än den medföljande AC-adaptern och laddningsstativet för annat syfte.
  Använd inte heller andra produkter med den medföljande nätadaptern och bordsladdaren. (Se sidan 80.)
• Håll apparaten torr.

- Följande symbol indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Se till att följa dessa instruktioner.

För att undvika olyckor, skador eller skador på egendom, följ instruktionerna nedan.

Följande tabell indikerar grad av skada orsakad av olämplig drift.

FARA

Indikerar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall.

WARNING

Indikerar potentiell fara som kan resultera i allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Indikerar potentiell fara som kan resultera i en mindre personskada eller skada på egendom.

WARNING

Strömförsörjning

- Anslut inte och koppla inte bort adaptern till ett vägguttag med fuktiga händer.

- Det kan det orsaka elstöt eller personskada.

- Sänk inte ner apparaten, nätadaptern och bordsladdaren i vatten och tvätta inte av den med vatten.

- Placera inte apparaten, nätadaptern och bordsladdaren över eller nära ett vattenfyllt handfat eller badkar.

- Använd aldrig apparaten om nätadaptern är trasig eller om adaptern sitter alltför löst i vägguttaget.

- Du får inte förstöra, modifiera, böja kraftigt eller dra i sladden eller strömkontakten. Placera inte heller några tunga föremål ovanpå strömsladden och se till att den inte vrids eller kommer i kläm.

-I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

- Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen.

-Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

- Se alltid till att apparaten används med en strömkälla som stämmer med märkspänningen som indikeras på AC-adaptern.

• För in adaptern helt.

- Underlåtenhet att göra detta kan resultera i brand eller elstöt.

- Koppla alltid bort adaptern från vägguttaget inför rengöring.

- I annat fall kan det resultera i elstöt eller personskada.

- Rengör regelbundet strömkontakten, stickproppen och laddningskontakten för att förhindra att damm ansamlas.

-I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

Koppla bort adaptern och torka av den med en torr trasa.

! WARNING

▶ Vid onormal eller felaktig funktion

- Avbryt genast användningen och koppla bort adaptern från vägguttaget vid onormal eller felaktig funktion.

- Underlåtenhet att göra detta kan resultera i brand, elstöt eller kroppsskada.

- Huvudenheten, bordsladdaren eller nätadaptern är deformerad eller ovanligt varm.

- Huvudenheten, bordsladdaren eller nätadaptern luktar bränt.

- Det hörs konstiga ljud under användning eller laddning av huvudenheten, bordsladdaren eller nätadapteradaptern.

- Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter.

▶ Denna produkt

- Denna apparat har ett inbyggt, laddningsbart batteri. Kasta inte in det i öppen eld, utsätt det inte för värme och ladda inte upp det, använd det eller förvara det i en miljö med hög temperatur.

- Det kan i så fall orsaka vätskeläckage, överhettning, eller explosion.

- Modifiering eller reparation är inte tillåtet.

- Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.).

- Apparaten får inte monteras isär, med undantag för vid kassering.

- Det kan orsaka brand, elstöt eller personskada.

▶ Förhindra olyckor
- Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten.
- Om delar eller tillbehör kommer i munnen kan det resultera i personskada eller skada på apparaten.
- Om oljan sväljs av misstag, framkalla inte kräkning utan drick rikligt med vatten och kontakta läkare.
- Om oljan kommer i kontakt med ögonen, skölj genast grundligt under rinnande vatten och kontakta läkare.
- Underlåtenhet att göra detta kan leda till fysiska problem.

⚠ FÖRSIKTIGHET

▶ Skydda huden

• Tryck inte skärbladet hårt mot huden.
• Använd inte denna produkt för annat syfte än trimning av hår.
• Placera inte bladen på öron eller grov hud (såsom svullnader, skador eller skönhetsfläckar).

- Detta kan orsaka skador på öron och ojämn hud.

- Kontrollera före bruk att bladen inte är skadade eller deformerade.

- I annat fall kan det orsaka hudskada.

▶ Observera följande försiktighetsåtgärder
- Låt inte metallföremål eller skräp fastna på strömkontakten, apparatens kontakt eller laddarkontakten.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

• Apparaten får inte tappas eller slås mot andra föremål.
• Detta kan orsaka personskada.

⚠ FÖRSIKTIGHET

• Linda inte strömsladden runt adaptern eller bordsladdaren vid förvaring.
• Då kan strömsladden gå sönder av belastningen och orsaka brand pga. kortslutning.
• Koppla inte loss adaptern eller apparatens kontakt genom att hålla i sladden.
• I annat fall kan det resultera i elstöt eller personskada.
• Koppla bort adaptern från vägguttaget när den inte används.
• Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering.

Hantering av urtaget batteri vid kassering

!FARA

• Det laddningsbara batteriet är endast till för användning i denna apparat. Använd inte batteriet med andra produkter.
• Ladda inte batteriet när det har tagits bort från produkten.
• Kasta inte i eld eller applicera värme.
• Slå inte på, ta isär, modifiera eller punktera batteriet med en nål.
• Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.
• Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.
• Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.
  • Ta aldrig av höljet på batteriet.

-Det kan i så fall orsaka överhettning, antändning eller explosion.

! WARNING

- Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn.

-Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart.

WARNING

- Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten.

- I annat fall kan det resultera i ögonskada. Kontakta läkare omedelbart.

⚠ FÖRSIKTIGHET

- Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, så som kranvatten.

- I annat fall kan det orsaka inflammation.

Viktig information

• Denna apparat är utformad för professionell trimning av här. Den kan användas antingen med en nätadapter eller ett laddningsbart batteri.
• Applicera smörjolja på skärbladet före och efter varje användning. (Se sidan 84.)

Om smörjolja inte appliceras kan följande problem uppstå.

-Apparaten är slö.

-Förkortad drifttid.

- Högre ljud.

• Apparaten kan bli varm under användning och/eller laddning. Detta är normalt.
• Använd inte andra skärblad än det avsedda då det kan orsaka försämrad prestanda.
• Låt inte permanentvätska, härfärgning eller härspray komma i kontakt med huvuddelen eller skärbladen. Detta kan leda till sprickor eller korrosion.
• Innan ett tillbehör används, kontrollera att det har monterats ordentligt. Om detta inte görs kan håret trimmas för kort.
• Ladda apparaten korrekt enligt dessa bruksanvisningar. (Se sidan 80 "Laddar".)
• Denna apparat innehåller batteri som endast kan bytas av en kvalificerad personal. Kontakta ett auktoriserat servicecenter för mer information om reparation.

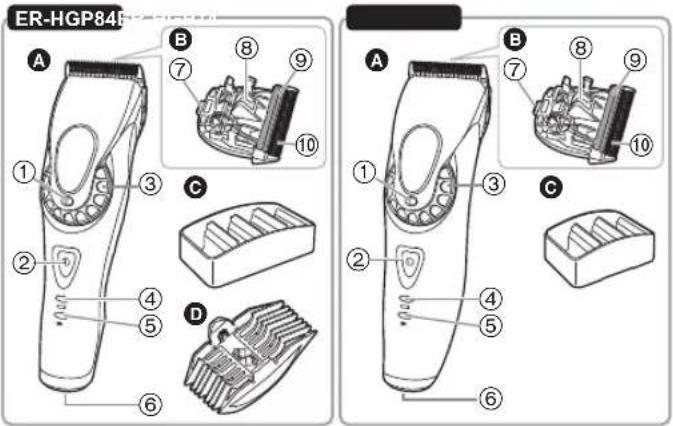

Delidentifikation

H

A Huvuddel

① Indikator för trimhöjd
② Strömbrytare
③ Reglage (höjdjustering)

④Laddningslampa (Vit)
⑤ Laddningsstatuslampa
(Röd)
⑥ Kontakt

B Skärblad

⑦ Monteringskrok
⑧ Rengöringsspak
⑨ Rörligt skärblad
⑩ Fast skärblad

© Distanskamshyllor

D 19 mm/25 mm

kamtillbehör ER-HGP84

E 12 mm/15 mm kamtillbehör Tillbehör
F 6 mm/9 mm kamtillbehör
G 3 mm/4 mm kamtillbehör
Tillbehör

H Bordsladdare (RC9-92)

⑪ Laddningskontakt
⑫ Stativuttag

① Nätadapter (RE9-82)

⑬ Adapter
⑭ Strömkontakt
⑮ Strömsladd
⑯ Stickpropp

J Rengöringsborste
K Smörjolja
L Väska

Laddar

(Illustration: ER-HGP84)

- Slå av apparaten.

1 Anslut stickproppen till stativuttaget.
2 Placera apparaten i bordsladdaren.
3 Sätt i adaptern i ett vägguttag.

• Laddning är klar efter ca 1 timme.
- Kontrollera att laddningsstatuslampan (→) lyser.

4 Koppla bort strömkontakten när laddningen är klar. (av säkerhetsskäl och för att minska energiförbrukningen)

- Laddning är nödvändig när laddningslampan blinkar.

- Apparaten kan användas i cirka 5 minuter efter det att laddningslampan börjar blinka.

Under pågående laddning När laddningen är klar

Laddningsstatuslampan lyser.

Laddningsstatuslampan släcks.

Borttagning och fastsättning av huvuddelen efter laddning leder till att laddningsstatuslampan tänds och sedan släcks efter 5 sekunder.

OBS!

• Om det hörs brus från radioapparater eller andra källor medan apparaten används eller laddas, flytta till en annan plats för användning av apparaten.
• Batteriet kommer att försämras om det inte används under 6 månader eller mer så se till att en full uppladdning görs åtminstone var 6:e månad.

• Laddningstiden kan variera när man använder apparaten för första gången eller om den inte har använts under längre tid än 6 månader. Lampan på apparaten kanske inte tänds under flera minuter under första laddning men kommer att tändas om laddningen fortsätts.

• Rekommenderad omgivningstemperatur vid laddning är 10 °C – 35 °C. Laddningen kan ta längre tid, eller så blinkar laddningsstatuslampan snabbt och batteriet laddas eventuellt inte fullt vid extremt låga eller höga temperaturer.

• 1 full laddning ger ungefär 50 minuters oavbruten användning. (Baserad på torr användning vid 20 °C – 30 °C.)

Drifttiden kan variera beroende på hur ofta apparaten används och hur den används.

• Batteriet som används är ett litiumjonbatteri, så laddning efter varje användning kommer inte att påverka batteriets livslängd.
• Fortsatt laddning av batteriet kommer inte att påverka dess prestanda.

Ladda utan bordsladdaren

1. Anslut stickproppen till kontakten.
2. Anslut adaptern till nätet.

Nätdrift

Om man kopplar AC-adaptern till apparaten på samma sätt som för laddning och slår på strömmen kan du använda den.

• Om återstående batteri är lågt kan skärbladen röra sig längsamt eller stanna, även med nätkraftkälla. Om detta är fallet, ladda batteriet 1 minut eller längre.
• Batteriet kommer att ladda ur även med nätkraftkälla.

Användning

(Illustration: ER-HGP84)

• Kontrollera före bruk att bladen inte är skadade eller deformerade.
• Slå av apparaten.
• Applicera smörjolja på skärbladet före och efter varje användning. (Se sidan 84.)
• Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 5 °C.

1 Ställ in trimhöjd.
2 Tryck på strömbrytaren för att slå på apparaten.

Inställning av trimhöjd

För en trimhöjd på 0,8 mm till 2,0 mm, vrid reglaget till önskad höjd.

Indikator för trimhöjd

0.8

1.1

1.4

1.7

2.0

Använd ett tillbehör för trimhöjder på 3 mm eller mer.

Ta bort och montera kamtillbehör

Montera tillbehöret

1. Välj trimhöjden som markeras på insidorna och sidorna av tillbehören.
2. Ställ in reglaget på "0.8" och sätt fast tillbehöret på huvuddelen enligt bilden.

▶ Ta bort tillbehöret

Skjut distanskammens ena sida av fästet i pilens riktning.

Ta av och sätta på skärbladet

- Slå av apparaten.

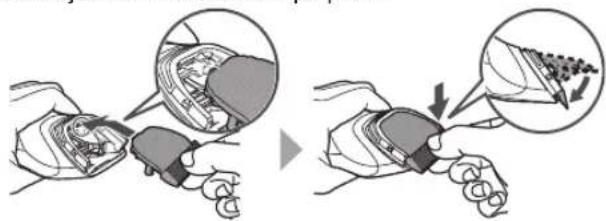

Ta av skärbladet

Håll huvuddelen så att knappen pekar uppåt och tryck på skärbladet med tummen och fånga skärbladet med den andra handen.

1. Ställ in reglaget på "2.0".

1. Sätt in monteringskroken i skärbladfästet på huvuddelen och skjut in tills den klickar på plats.

• Rengör huvuddelen, skärbladet och tillbehöret efter varje användning.
  (Om det inte rengörs leder det till en dålig rörelse och sämre skärpa.)
• Slå av apparaten.
• Använd inte thinner, bensin, alkohol eller andra kemikalier. Detta kan orsaka funktionsfel, sprickor eller missfärgning på huvuddelen. Gör endast rent huvuddelen med en mjuk trasa som lätt fuktats med kranvatten eller tvål och vatten.

Symbolen till vänster betyder "Tvätta inte produkten med vatten".

Skärblad

1. Borsta bort allt här från huvuddelen och runt skärbladet.
2. Borsta bort här från skärbladets kanter.
3. Borsta bort eventuellt hår mellan det fasta och rörliga skärbladet och tryck samtidigt ned rengöringsspaken (a) för att lyfta det rörliga skärbladet.

Bordsladdare

Använd rengöringsborsten för att rengöra trimmade här och smuts i laddningskontakten eller i hålet på undersidan.

- Applicera smörjolja på skärbladet före och efter varje användning.

1 Ta av skärbladet. (Se sidan 82.)
2 Applicera en droppe smörjolja på varje punkt som indikeras.
3 Fäst skärbladet till huvuddelen, sätt på strömmen och låt den gå i ungefär 5 sekunder.

Utbytbara delar

Utbytbara delar kan inhandlas hos din återförsäljare eller servicecenter.

Utbytbara delar förER-HGP84/ER-HGP74	Skärblad WER9920
	Smörjolja WES003P

• Användning av andra än rekommenderade originalskärblad kommer att förverka garantin.
  • Vi rekommenderar Panasonic smörjolja WES003P.

Felsökning

Problem Åtgärd

Apparaten är slö.

Användningstiden är kort.

Apparaten slutade att fungera.

Apparaten kan inte laddas.

Ett högt ljud hörs.

Följ varje procedur nedan tills problemen lösts;

1. Ladda apparaten. (Se sidan 80.)
2. Gör rent bladet och stryk på smörjolja. (Se sidorna 83 och 84.)
3. Byt ut bladet. (Se sidorna 82 och 84.)
4. Byt ut batteriet hos en auktoriserad serviceverkstad.
   Tryck in huvuddelen i
   bordsladdaren eller stickproppen hela vägen.
   Ladda inom rekommenderad
   laddningstemperatur på 10 °C till 35 °C.
   Applicera smörjolja. (Se denna sida.)
   Se till att bladet monterats riktigt.

Om problemen inte kan lösas, kontakta butiken där du köpte enheten eller en serviceverkstad auktoriserad av Panasonic för reparation.

Ta ut det inbyggda uppladdningsbara batteriet

Ta bort det inbyggda uppladdningsbara batteriet innan du kasserar apparaten.

• Batteriet måste kasseras på ett säkert sätt.
• Denna figur får endast användas vid kassering av apparaten, och inte för reparation. Om du tar isär apparaten själv, kan det orsaka felaktig funktion.

Avlägsna batterierna som visas

• Avlägsna apparaten från AC-adaptern.
• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.
• Utför följande steg och lyft upp batteriet. Sedan tar du bort det.
• Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

Miljöskydd och återvinningsbara material

Apparaten innehåller ett litiumjobatteri. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns där du bor.

▶ ER-HGP84

Kraftkälla	Se AC-adapterns märkplåt.(automatisk spänningskonvertering)
Motorspänning	3,6 V---
Laddningstid Cirka 1 timme

Mer information om produktens energieffektivitet finns på vår webbplats, www.panasonic.com, där man anger modellnumret i sökfunktionen.

Avfallshantering av produkter och batterier

Endast för Europeiska Unionen och länder med återvinningssystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför)

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Panasonic

Käyttöohjeet
