ER-HGP74 - Acessório de cortador de relva PANASONIC - Manual de utilização gratuito

Tipo de Produto	Acessório para Cortador de Grama
Marca	Panasonic
Modelo	ER-HGP74
Modelos Compatíveis	Série Panasonic ER-HGP, cortadores de grama selecionados
Material	Aço de alta resistência e plástico durável
Dimensões (C x L x A)	15 x 10 x 5 cm (estimado)
Peso	0,3 kg (estimado)
Fonte de Alimentação	Nenhum (acessório mecânico)
Função Principal	Melhora o desempenho de corte ou fornece peça de reposição
Instalação	Fácil encaixe ou aperto de parafuso, sem necessidade de ferramentas
Manutenção	Limpar após cada uso; lubrificar peças móveis ocasionalmente
Limpeza	Limpar com pano úmido; evitar limpadores abrasivos
Precauções de Segurança	Desconectar a energia antes da instalação; manter as mãos longe das peças móveis
Peças de Reposição Disponíveis	Sim, através dos centros de serviço Panasonic
Informações de Reparo	Consultar o manual para desmontagem; entrar em contato com o suporte para reparos complexos
Armazenamento	Armazenar em local seco, longe da umidade
Garantia	Garantia limitada de 1 ano (verificar termos locais)

Perguntas frequentes - ER-HGP74 PANASONIC

Como instalar o acessório ER-HGP74 no meu cortador de grama?

Consulte o manual para instruções passo a passo. Normalmente, alinhe o acessório com os pontos de montagem e pressione até encaixar ou aperte os parafusos. Sempre certifique-se de que o cortador esteja desligado e desconectado da energia antes da instalação.

Quais modelos de cortador de grama Panasonic são compatíveis com o ER-HGP74?

O ER-HGP74 foi projetado para cortadores de grama Panasonic selecionados, especialmente a série ER-HGP. Verifique a lista de compatibilidade no manual ou entre em contato com o suporte Panasonic para confirmação.

Posso usar o ER-HGP74 com outras marcas?

Não, o acessório foi projetado especificamente para cortadores de grama Panasonic. Usá-lo com outras marcas pode afetar o desempenho ou a segurança.

Como limpar e manter o ER-HGP74?

Após cada uso, remova aparas de grama e detritos com uma escova ou pano úmido. Lubrifique as peças móveis com óleo de máquina leve a cada poucos meses. Não use produtos químicos agressivos.

O que fazer se o acessório não encaixar corretamente?

Verifique novamente a compatibilidade com o modelo do seu cortador. Certifique-se de que não há obstruções ou danos. Se ainda não encaixar, entre em contato com o suporte Panasonic para obter ajuda.

O ER-HGP74 é uma lâmina de reposição ou um acessório diferente?

O ER-HGP74 é um acessório geral, não necessariamente uma lâmina. Consulte o manual para confirmar sua função exata (por exemplo, plugue de cobertura morta, calha de descarga lateral ou adaptador de bateria).

Com que frequência devo substituir o ER-HGP74?

Substitua apenas se estiver desgastado ou danificado. Em condições normais de uso, o acessório pode durar várias temporadas. Inspecione regularmente quanto a rachaduras ou deformações.

Posso afiar o ER-HGP74 se ele ficar sem corte?

Se o acessório incluir arestas de corte, a afiação pode ser possível com uma lima. No entanto, para um desempenho ideal, substitua-o quando estiver sem corte. Consulte o manual para obter instruções específicas.

Onde posso comprar um ER-HGP74 de reposição?

As peças de reposição estão disponíveis por meio de revendedores autorizados Panasonic, varejistas on-line ou no site oficial da Panasonic.

O ER-HGP74 vem com garantia?

Sim, a Panasonic oferece uma garantia limitada de 1 ano contra defeitos de fabricação. Mantenha o recibo de compra para reivindicações de garantia.

MANUAL DE UTILIZADOR ER-HGP74 PANASONIC

Instruções de Funcionamento

Aparador de Cabelo Profissional Recarregável/CA

Modelo n° ER-HGP84

ER-HGP74

Índice

Precauções de segurança......48

Informações importantes......

Identificação das peças ......

Carregamento ....

Como utilizar ....54

Cuidado 54

51 Resolução de problemas 56

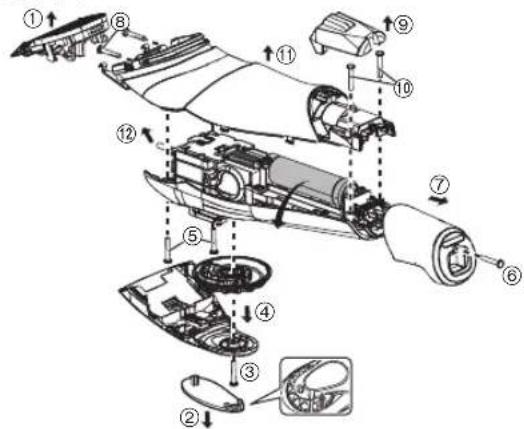

52 Remoção da bateria recarregável 52 incorporada ....57

Especificações....58

Obrigado por adquirir este produto Panasonic.

Antes de utilizar este aparelho, leia estas instruções completamente e guarde-as para futuras consultas.

ADVERTÊNCIA

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento de utilização caso tenham recebido supervisão ou instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.

• O cabo de alimentação não pode ser substituído. Se o cabo ficar danificado, o transformador de CA terá de ser eliminado.

• Não utilize qualquer outro dispositivo além do transformador de CA e da base de carregamento incluídos para qualquer efeito.
  Além disso, não utilize qualquer outro aparelho com o transformador CA e o suporte para carregamento incluídos. (Veja a pág. 52.)

• Mantenha o aparelho seco.
• O símbolo seguinte significa que é necessária uma fonte de alimentação amovível específica para ligar o aparelho à corrente elétrica. A referência do tipo de fonte de alimentação está indicada junto do símbolo.

Precauções de segurança

Cumpra as instruções aqui apresentadas.

Para prevenir acidentes, ferimentos ou danos materiais, por favor, cumpra as instruções apresentadas em seguida.

▲ tabela seguinte indica o grau dos danos provocados por uma utilização incorreta.

PERIGO

Indica um perigo potencial que resultará em ferimentos graves ou morte.

ADVERTÊNCIA

Indica um perigo potencial que poderá resultar em ferimentos graves ou morte.

CUIDADO

Indica um perigo potencial que poderá resultar em ferimentos menores ou danos materiais.

ADVERTÊNCIA

▶ Alimentação elétrica

- Não conete ou disconete o transformador da tomada elétrica com uma mão molhada.

- Caso contrário, poderá ocorrer um choque elétrico ou ferimentos.

- Não mergulhe o aparelho, o transformador CA e o suporte para carregamento em água nem os lave com água.

- Não coloque o aparelho, o transformador CA e o suporte para carregamento sobre ou perto do lavatório ou banheira cheios de água.

- Nunca utilize o aparelho se o transformador CA estiver danificado ou se o transformador encaixar com folga na tomada elétrica.

- Não deforme, modifique, dobre forçosamente nem puxe o cabo ou a ficha de alimentação. Além disso, não coloque nada pesado em cima do cabo nem torça ou comprima.

-Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

- Não utilize o aparelho de forma que exceda a potência nominal da tomada elétrica ou da instalação elétrica.

- Exceder a potência nominal ao ligar demasiadas fichas à tomada elétrica poderá causar um incêndio devido a sobreaquecimento.

- Certifique-se sempre de que o aparelho é utilizado numa fonte de alimentação que corresponda à tensão nominal indicada no transformador de CA.

- Insira completamente o transformador.

- Se não o fizer, poderá ocorrer um incêndio ou choque elétrico.

- Desligue sempre o transformador da tomada elétrica quando limpar o aparelho.

-Se não o fizer, poderá ocorrer um choque elétrico ou ferimentos.

⚠ ADVERTÊNCIA

• Limpe periodicamente a ficha de alimentação, a ficha do aparelho e a ficha de carregamento para impedir a acumulação de pó.
• Se não o fizer, poderá ocorrer um incêndio devido a uma falha de isolamento causada por humidade. Desligue o transformador e limpe com um pano seco.
  ▶ Em caso de uma anormalidade ou falha
• Pare imediatamente de utilizar o aparelho e remova o transformador se ocorrer uma anormalidade ou avaria.
• Se não o fizer, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

• A unidade principal, o suporte para carregamento ou o transformador CA está deformado ou anormalmente quente.
• A unidade principal, o suporte para carregamento ou o transformador CA cheira a queimado.
• É emitido um som anormal durante a utilização ou o carregamento da unidade principal ou a partir do suporte para carregamento ou transformador CA.
• Solicite imediatamente a inspeção ou reparação num centro de assistência autorizado.
  ▶ Este produto
• Este produto possui uma bateria recarregável incorporada. Não a lance no fogo, não aplique calor, nem a carregue, use ou deixe num ambiente com uma temperatura elevada.

• Caso contrário, poderá ocorrer uma fuga de líquido, sobreaquecimento ou explosão.

• Não modifique nem repare o aparelho pelos seus próprios meios.
  -Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.
  Contacte um centro de assistência autorizado para reparar o aparelho (substituição da bateria, etc.).

• Nunca desmonte o aparelho, exceto quando proceder à sua eliminação.
  -Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.
  ▶Prevenção de acidentes
• Não o coloque ao alcance de crianças ou bebés. Não os deixe utilizar o aparelho.
• Colocar peças ou acessórios na boca pode causar um acidente ou ferimentos.
• Se ingerir óleo acidentalmente, não induza vómito, beba uma grande quantidade de água e contacte um médico.
• Se o óleo entrar em contacto com os olhos, lave imediatamente com água corrente em abundância e contacte um médico.
• Se não o fizer, poderão ocorrer problemas físicos.

CUIDADO

▶ Proteção da pele

• Não prima a lâmina com demasiada força contra a pele.
• Não utilize este aparelho para outros fins que não para aparar o cabelo.
• Não aplique as lâminas diretamente sobre as orelhas ou pele áspera (como, por exemplo, inchaços, ferimentos ou manchas).

- Caso contrário, poderá causar ferimentos nas orelhas ou em pele irregular.

• Verifique se as lâminas não estão danificadas ou deformadas antes de usar.
• Se não o fizer, poderão ocorrer ferimentos na pele.
  ▶ Precauções a ter em conta
• Não permita que objetos de metal ou lixo se colem à ficha de alimentação, à ficha do aparelho ou à ficha de carregamento.

- Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

• Não deixe cair o aparelho e evite que bata contra outros objetos.
• Caso contrário, poderão ocorrer ferimentos.
• Não enrole o cabo à volta do transformador ou do suporte para carregamento quando os arrumar.
• Caso contrário, o fio no cabo poderá partir-se com a carga e ocorrer um incêndio devido a um curto-circuito.
• Não desligue o transformador ou a ficha do aparelho agarrando no cabo.
• Se não o fizer, poderá ocorrer um choque elétrico ou ferimentos.

- Desligue o transformador da tomada elétrica quando não estiver a utilizá-lo.

-Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido a fuga elétrica resultante da deterioração do isolamento.

Manuseamento da bateria removida ao eliminá-la

PERIGO

• A bateria recarregável destina-se a ser utilizada apenas com este aparelho. Não use a bateria com outros aparelhos.
• Não carregue a bateria depois de esta ter sido retirada do aparelho.
• Não deite a bateria para o fogo nem a aqueça.
• Não bata, desmonte, modifique nem perfure com um prego.
• Evite que os terminais positivo e negativo da bateria entrem em contacto através de objetos metálicos.
• Não transporte nem guarde a bateria juntamente com peças metálicas, tal como colares e ganchos de cabelo.
• Não utilize nem deixe a bateria em locais onde fique exposta a altas temperaturas, tais como sob a luz direta do sol ou próximos de outras fontes de calor.
  • Nunca retire o revestimento do tubo.
  -Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

ADVERTÊNCIA

- Depois de retirar a bateria recarregável, mantenha-a fora do alcance de crianças e bebés.

- A bateria irá prejudicar o organismo se for ingerida acidentalmente.

Se isso acontecer, consulte imediatamente um médico.

- Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com os olhos, não esfregue os olhos e enxague abundantemente com água limpa, como a água da torneira.

- Se não o fizer, poderão ocorrer ferimentos nos olhos. Consulte imediatamente um médico.

CUIDADO

- Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com a pele ou o vestuário, enxague com água limpa, como a água da torneira.

- Se não o fizer, poderá ocorrer uma inflamação.

Informações importantes

- Este aparelho destina-se à utilização profissional para aparar cabelo. Pode ser utilizado com um transformador CA ou uma bateria recarregável.

- Aplique o óleo de lubrificação na lâmina antes e depois de cada utilização. (Veja a pág. 56.)

A não aplicação de óleo de lubrificação poderá causar os seguintes problemas:

-O aparelho ficou rombo.

- Tempo de funcionamento reduzido.

-Som mais elevado.

- O aparelho poderá aquecer durante a utilização e/ou carregamento. Isto é normal.

- Não use nenhuma lâmina que não seja a adequada, caso contrário pode provocar problemas de desempenho.

- Não deve deixar que loção para permanentes, tinta de cabelo ou laca de cabelo entrem em contacto com o corpo principal ou com as lâminas do aparelho. Se o fizer, tal poderá resultar em avarias ou corrosão.

- Antes de utilizar um acessório, verifique se este foi corretamente instalado. Se não o fizer, o cabelo poderá ser cortado demasiado curto.

- Carregue o aparelho corretamente de acordo com estas Instruções de Funcionamento. (Consulte a página 52 "Carregamento".)

- Este aparelho está equipado com uma bateria que deve ser substituída apenas por pessoas qualificadas. Por favor, contacte um centro de serviço autorizado para obter detalhes sobre a reparação.

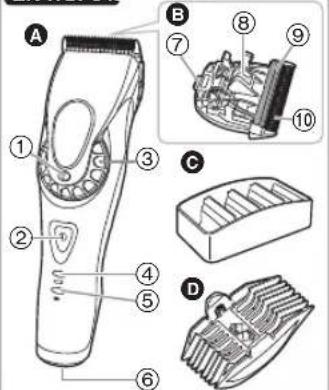

Identificação das peças

ER-HGP84B

⑦ Gancho de montagem
⑧ Alavanca de limpeza
⑨ Lâmina móvel
⑩ Lâmina estacionária

© Mecanismo de

armazenamento dos pentes

D Acessório de pente de

19 mm/25 mm

ER-HGP84

E Acessório de pente de

12 mm/15 mm

F Acessório de pente de

6 mm/9 mm

G Acessório de pente de 3 mm/4 mm

H Suporte para carregamento (RC9-92)

K Óleo de lubrificação

Bolsa

Carregamento

(Ilustração: ER-HGP84)

- Desligue o aparelho.

1 Ligue a ficha do aparelho à tomada do suporte.
2 Coloque o aparelho sobre o suporte para carregamento.
3 Insira o transformador numa tomada elétrica.

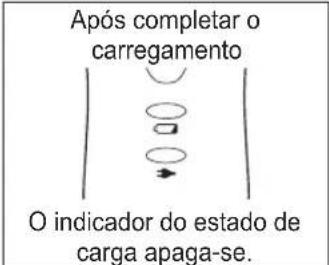

• O carregamento estará concluído após aproximadamente 1 hora

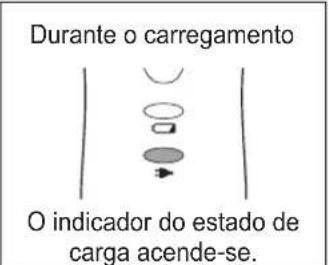

• Verifique se indicador do estado de carga (→) se acende.

4 Desligue a ficha de alimentação quando o carregamento estiver concluído.

(por segurança e para reduzir o consumo de energia)

• É necessário realizar um carregamento quando o indicador de recarga piscar.
• O aparelho poderá ser utilizado durante aproximadamente 5 minutos depois de o indicador de recarga piscar.

A remoção e a fixação do corpo principal após o carregamento fará com que o indicador do estado de carga se acenda e, depois de decorridos 5 segundos, se apague.

Notas

• Se existir ruído de rádio ou de outra fonte enquanto utiliza ou carrega o aparelho, desloque-se para outro local para usar o aparelho.
• Se a bateria não for utilizada durante mais de 6 meses, irá deteriorar-se, pelo que deve carregá-la completamente pelo menos uma vez a cada 6 meses.
• O tempo de carregamento poderá ser diferente quando utilizar o aparelho pela primeira vez, ou se este não for utilizado há mais de 6 meses. O indicador do aparelho

poderá não se acender durante vários minutos quando começar a carregar o aparelho, mas irá acender-se com a continuação do carregamento.

• A temperatura ambiente recomendada para o carregamento é de 10 °C – 35 °C. Poderá demorar mais tempo a carregar ou o indicador do estado de carga piscará rapidamente e a bateria poderá não ser carregada corretamente se estiver sujeita a temperaturas extremamente elevadas ou baixas.
• Uma carga completa dará para aproximadamente 50 minutos de utilização contínua. (Baseado na desumidificação a 20 °C – 30 °C.)
  O tempo de funcionamento poderá diferir em função da frequência de utilização e do método de funcionamento.
• A bateria utilizada é uma bateria de iões de lítio, pelo que um carregamento após cada utilização não terá efeitos negativos na vida útil da bateria.
• A continuação do carregamento da bateria não irá afectar o seu funcionamento.

Carregar sem o suporte de carregamento

1. Ligue a ficha do aparelho ao recetáculo da ficha.
2. Ligue o transformador a uma tomada com corrente.

Utilização com CA

Se conectar o transformador CA ao aparelho da mesma forma que quando efetua o carregamento e ligar a alimentação, pode usá-lo.

• Se a carga restante da bateria for demasiado baixa, as lâminas poderão mover-se lentamente ou parar, mesmo com a fonte de alimentação CA. Nesta situação, carregue a bateria durante 1 minuto ou mais.
• A bateria ficará descarregada, mesmo com a fonte de alimentação CA.

Como utilizar

(Ilustração: ER-HGP84)

• Verifique se as lâminas não estão danificadas ou deformadas antes de usar.
• Desligue o aparelho.
• Aplique o óleo de lubrificação na lâmina antes e depois de cada utilização. (Veja a pág. 56.)
• O aparelho poderá não funcionar em ambientes com uma temperatura inferior a cerca de 5 °C.

1 Defina a altura de corte.
2 Prima o interruptor de funcionamento para ligar o aparelho.

Definição da altura de corte

Para definir uma altura de corte de 0,8 mm a 2,0 mm, rode o disco para a altura pretendida.

Para uma altura de corte superior a 3 mm ou mais, utilize um dos acessórios.

Remoção e montagem dos acessórios de pentes

▶ Montagem do acessório

1. Seleccione o comprimento de corte indicado no interior e laterais dos acessórios.
2. Regule o disco para "0.8" e depois monte o acessório no corpo principal conforme ilustrado.

▶ Remoção do acessório

Desloque gradualmente um lado do acessório para fora do encaixe na direção indicada com a seta.

(Ilustração: ER-HGP84)

Remoção e montagem da lâmina

- Desligue o aparelho.

▶ Remoção da lâmina

Segure o corpo principal com o interruptor virado para cima e empurre a lâmina com o polegar enquanto segura na lâmina com a outra mão.

▶ Montagem da lâmina

1. Regule o disco para "2.0".

1. Insira o gancho de montagem no suporte da lâmina do corpo principal e empurre até este fazer um clique.

• Limpe o corpo principal, a lâmina e o acessório após cada utilização.
  (Se não estiver limpo, o acessório move-se com dificuldade e fica menos afiado.)
• Desligue o aparelho.
• Não utilize diluente, benzina, álcool ou outros produtos químicos. Caso contrário, poderá causar falhas, avarias ou descoloração do corpo principal. Limpe o corpo principal apenas com um pano macio ligeiramente humedecido com água ou água com sabão.

Este simbolo significa: “não lave o produto com água”.

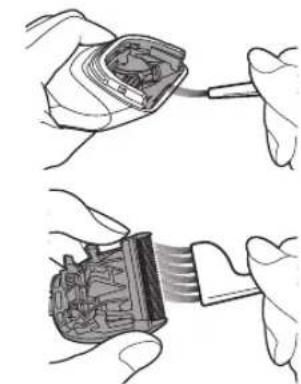

▶ Lâmina

1. Remova quaisquer pelos que se encontrem no corpo principal ou próximo da lâmina.
2. Limpe os cabelos da extremidade da lâmina utilizando uma escova.
3. Escove quaisquer cabelos e pelos aparados de entre a lâmina estacionária e a lâmina móvel enquanto prime a alavanca de limpeza (a) para elevar a lâmina móvel.

▶ Suporte para carregamento

Utilize a escova de limpeza para remover as aparas de cabelo e a poeira da ficha de carregamento ou do orifício da superfície inferior.

- Aplique o óleo de lubrificação na lâmina antes e depois de cada utilização.

1 Remova a lâmina. (Veja a pág. 54.)
2 Aplique uma gota de óleo de lubrificação em cada área indicada.
3 Aplique a lâmina no corpo principal, ligue o aparador e deixe-o a funcionar durante aproximadamente 5 segundos.

▶ Peças de reposição

Peças de reposição podem ser obtidas com o seu representante ou em um Centro de serviço.

Peças de reposição para ER-HGP84/ER-HGP74	Lâmina WER9920
	Óleo de lubrificação	WES003P

• Se for utilizada outra lâmina que não a original recomendada, qualquer reivindicação de garantia irá expirar.
• Recomendamos o óleo de lubrificação Panasonic WES003P.

Resolução de problemas

Problema Ação

O aparelho ficou rombo.

O tempo de funcionamento é reduzido.

O aparelho deixou de funcionar.

Não é possível carregar o aparelho.

É emitido um som elevado.

Até os problemas estarem resolvidos, siga cada um dos procedimentos seguintes:

1. Carregue o aparelho. (Veja a pág. 52.)
2. Limpe a lâmina e aplique óleo de lubrificação. (Ver páginas 55 e 56.)
3. Substitua a lâmina. (Ver páginas 54 e 56.)
4. A bateria deve ser substituída num centro de assistência autorizado.

Insira totalmente o corpo principal no suporte para carregamento ou na ficha do aparelho.
Carregue o aparador dentro do intervalo de temperatura de carregamento recomendado de 10 °C a 35 °C.
Aplique óleo de lubrificação. (Ver esta página.)
Verifique se a lâmina está corretamente montada.

Se mesmo assim não conseguir resolver os problemas, contacte a loja onde adquiriu a unidade ou um centro de assistência autorizado pela Panasonic para reparação.

Remoção da bateria recarregável incorporada

Remova a bateria recarregável incorporada antes de deitar fora o aparelho.

• A bateria deve ser eliminada de forma segura.
• Este diagrama deve ser utilizado apenas quando deitar fora o aparelho e nunca para o reparar. Se desmontar o aparelho sozinho, poderá provocar problemas de funcionamento.

• Remova o aparelho do transformador CA.
• Prima o interruptor de alimentação para ligar o aparelho e mantenha o aparelho ligado até que a bateria esteja completamente descarregada.
• Execute as operações seguintes, levante a bateria e, em seguida, remova-a.
• Tenha cuidado para não provocar um curto-circuito nos terminais positivo e negativo da bateria removida e isole os terminais com fita adesiva.

Para proteção ambiental e reciclagem dos materiais

Este aparelho contém uma bateria de iões de lítio. Certifique-se de que a bateria é eliminada num local designado oficialmente, se existir um no seu país.

▶ ER-HGP84

Fonte de alimentação	Veja a placa identificativa no transformador de CA.(Conversão automática de voltagem)
Voltagem do motor	3,6 V---
Tempo de carregamento	Aprox. 1 hora

Pode consultar mais informações sobre a eficiência energética do produto no nosso website, www.panasonic.com, introduzindo o número de modelo no ecrã de pesquisa.

Eliminação de Equipamentos Usados e Baterias

Apenas para a União Europeia e países com sistemas de reciclagem

Estes símbolos nos produtos, embalagens, e/ou documentos que os acompanham indicam que os produtos elétricos e eletrónicos e as baterias usados não podem ser misturados com os resíduos urbanos indiferenciados.

Para um tratamento adequado, reutilização e reciclagem de produtos e baterias usados, solicitamos que os coloque em pontos de recolha próprios, em conformidade com a respetiva legislação nacional.

Ao eliminar estes produtos corretamente estará a ajudar a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos sobre o ambiente e a saúde humana.

Para mais informações acerca da recolha e reciclagem, por favor contacte a sua autarquia local.

De acordo com a legislação nacional podem ser aplicadas contraordenações pela eliminação incorreta destes resíduos.

Nota para o símbolo da bateria (símbolo na parte inferior)

Este símbolo pode ser utilizado conjuntamente com um símbolo químico. Neste caso estará em conformidade com o estabelecido na Diretiva referente aos produtos químicos em causa.

Panasonic

Brukerinstruksjoner

▶ Sursa de alimentare
