BRUKSANVISNING LFV880 FAURE

SKYLNINGER SKYLLEMIDDEL CENTRIFUGERING

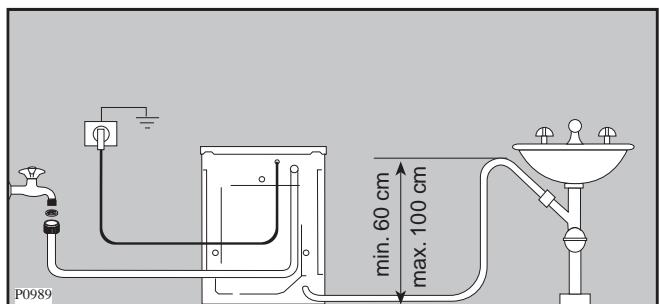

P0989 max. 100 cm Poistoletku on 1,13 metriä pitkä; sitä voidaan pidentää 3 m. Käytä pidennysletkua, jonka sisähalkaisija on sama kuin alkuperäisen letkun, sekä sopivaa letkuliitintä. Letku asetetaan lattialle ja viemärin kohdalla se nostetaan ylös. Tarkista, että letku on ehjä. min. 60 cm Pesualtaan tyhjennysputken haaraan: putkihaaran tulee olla altaan vesilukon yläpuolella siten, että letkun pää on vähintään 60 cm:n korkeudella lattiasta. Gratulerar till din nya tvättmaskin Spar- och miljöstips Allra sparsammast och miljövänligast tvättar man om man följer dessa tips: ■ De bästa förbrukningsvärdena uppnås när maskinen är fylld. ■ Dosera tvättmedelsmängden efter vattnets hårdhet, nedsmutsningsgraden och tvättmängden. ■ För normalt smutsad tvätt räcker det med ett tvättprogram utan förtvätt. ■ Tvätta lätt nedsmutsad tvätt med “Snabbtvätt”. Miljöanvisning

Vid uppackning De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas. >PE< står för polyeten >PS< står för polystyrol >PP< står för polypropylen

Vid skrotning av maskinen Hjälp till att undvika skador även när tvättmaskinen skall skrotas. Lossa den från vägguttaget, kapa kabeln vid utgången från tvättmaskinen. Kontakta eventuellt din kommun för information om var du kan lämna din tvättmaskin. Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande: Här finns viktig information om olämplig användning av tvättmaskinen som skulle kunna förorsaka person- och egendomsskada. Här finns information, som är särskilt viktig för att erhålla bästa möjliga tvättresultat. Här finns viktiga miljö- och energispartips. Vårt bidrag till miljöskyddet är att vi använder returpapper.

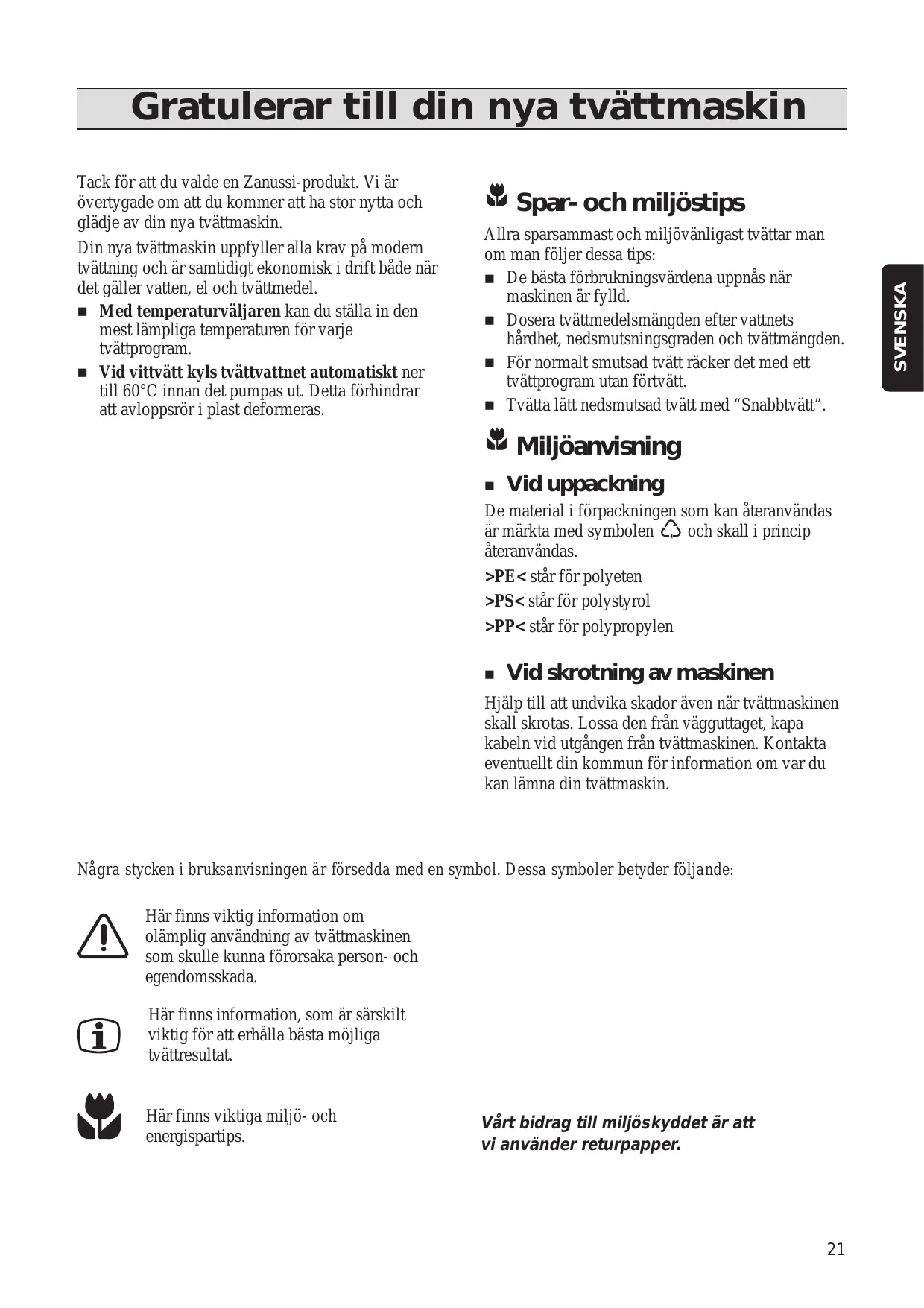

SVENSKA Tack för att du valde en Zanussi-produkt. Vi är övertygade om att du kommer att ha stor nytta och glädje av din nya tvättmaskin. Din nya tvättmaskin uppfyller alla krav på modern tvättning och är samtidigt ekonomisk i drift både när det gäller vatten, el och tvättmedel. ■ Med temperaturväljaren kan du ställa in den mest lämpliga temperaturen för varje tvättprogram. ■ Vid vittvätt kyls tvättvattnet automatiskt ner till 60°C innan det pumpas ut. Detta förhindrar att avloppsrör i plast deformeras. Innehållsförteckning Säkerhetsinformation

Beskrivning av tvättmaskinen

Tekniska data Installation Beskrivning av maskinens panelfunktioner

Så här använder du tvättmaskinen

26-27 Lägg i tvätten Fyll på tvättmedel Påfyllning av tillsatsmedel Tryck på önskad(e) knapp(ar), beroende på valt program. Välj önskad temperatur Valj önskat program och starta maskinen Avslutat tvättprogram

Viktiga råd och tips för dig som tvättar

Sortering av tvätt Temperaturer Hur mycket tvätt per omgång? Tvättmedel och tillsatser Tvättmärkning 28-29

Programöversikt 30-31 Skötsel och rengöring 32-33

Rengöring av höljet Rengöring av tvättmedelslådan Rengöring av lådöppningen Rengöring av avloppssilen Rengöring av tilloppsslangens filter Rengöring av tvättmaskinen Avkalkning av tvättmaskinen Åtgärd vid frysrisk Nödtömning Om tvättmaskinen inte fungerar

Service och reservdelar Konsumentköp EHL 34-35

Uppackning Tillbehör Transportsäkring Placering Nivåjustering Vattenanslutning Avloppsanslutning: - över vask - golvbrunn - vattenlås Elektrisk anslutning

Säkerhetsinformation Vid installation och service

Tvättmaskinen är endast avsedd att användas för normal hushållstvätt som görs enligt anvisningarna i denna bruksanvisning. Används den för andra ändamål finns risk för person- och egendomsskada. Alla installationsarbeten på och ingrepp i produkten och elanslutningen skall utföras av behörig fackman. Ger du dig på produkten utan behörighet kan du försämra dess funktion och skada person- och egendom. Service och reparationer skall utföras av ett serviceföretag som leverantören godkänt. Använd bara reservdelar som dessa säljer. Försök aldrig reparera maskinen själv. Se till att maskinen inte står på anslutningssladden och att inte av- och tilloppsslangarna har några veck, samt att underlaget är plant och stabilt. Tvättmaskinen får aldrig placeras på sockel, fundament eller liknande, eftersom det då finns risk på tippning under centrifugeringen. Vid användning av tvättmaskinen

Under tvätt kan glasluckan bli het. Låt därför inte barn vistas i närheten av maskinen under gång. Lägg aldrig tvättgods i trumman utan att först titta efter om den är tom. Överbelasta inte maskinen (se «Tvättkapacitet»). En bygelbehå bör inte tvättas i maskinen, då en bygel som lossnat kan förstöra tvätten och fastna i tvättrumman. Föremål som t ex mynt, nålar, spikar och skruvar kan allvarligt skada maskinen. Se till att alla fickor är tömda och att knappar och blixtlås är stängda innan du tvättar ett plagg. Små kläder såsom band, skärp och strumpor bör tvättas i en tvättpåse, eftersom de annars kan komma in mellan trumma och behållare. Följ alltid tillverkarens rekommendationer för tvätt- och sköljmedelsdosering. Överdosering kan skada maskinen och tvättgodset. Använd inte din tvättmaskin för kemtvätt. Undvik att bleka och färga i maskinen. Tvättgods som innehåller starka kemikalier bör först sköljas ur i vatten innan det läggs in i tvättmaskinen. Skador som uppstår på grund av punkterna ovan täcks inte av konsumentköplagen. När du tvättat färdigt, stäng vattenkranen och tryck in huvudströmbrytaren. Låt luckan stå lite öppen när maskinen inte används så att lucktätningen bibehåller sin smidighet.

SVENSKA Läs noggrant igenom bruksanvisningens anvisningar, råd och varningstexter innan du installerar tvättmaskinen och börjar använda den. Då kommer tvättmaskinen att fungera som den skall och vara till mycket nytta. Alla som tvättar med maskinen måste förstå hur man använder den säkert. Spara bruksanvisningen och låt den följa med tvättmaskinen om du flyttar eller säljer den, så att den som använder tvättmaskinen kan läsa funktionsbeskrivningarna och säkerhetsinstruktionerna. Beskrivning av tvättmaskinen

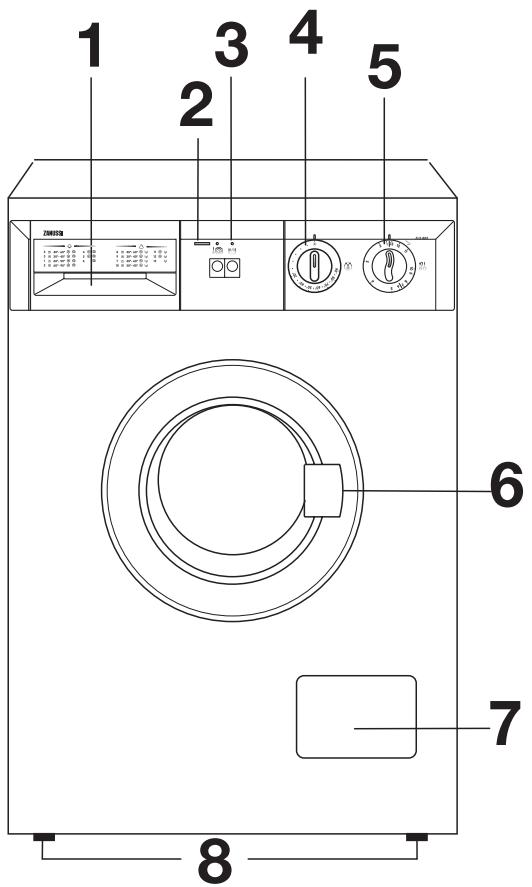

Tvättmedelslåda Kontrollampa Tillvalsknappar Temperaturväljare Programväljare Lucköppning Avloppssil Fötter för nivåjustering Tvättmedelslådan Fack för förtvättmedel Fack för huvudtvättmedel Fack för sköljmedel AL035

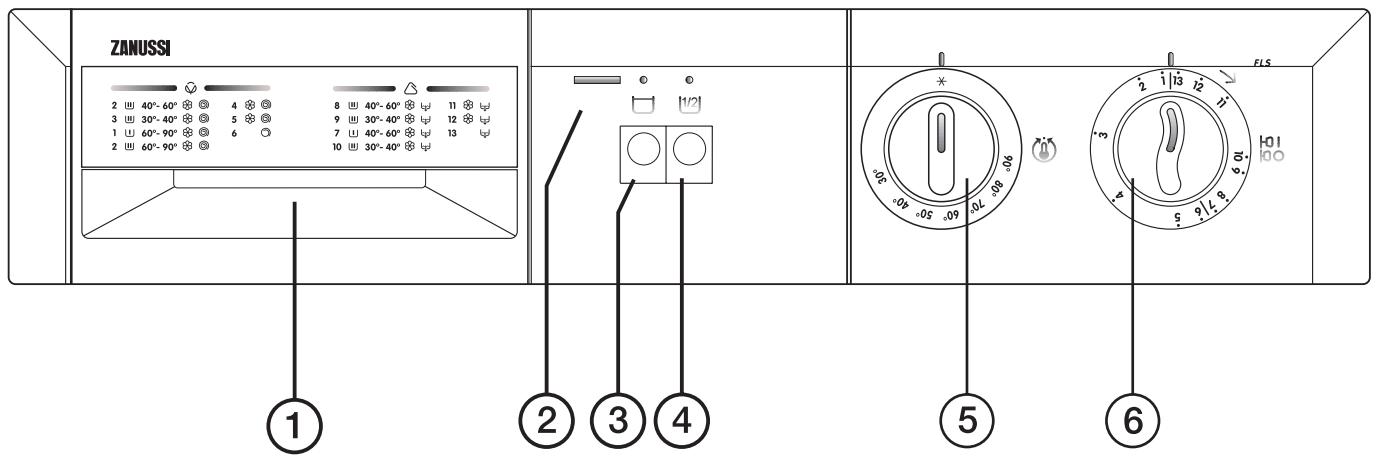

SVENSKA Beskrivning av maskinens panelfunktioner 1 Programkort 5 Temperaturväljare 2 Kontrollampa Vrid vredet till önskad tvättemperatur. I programöversikten finns förslag på lämpliga temperaturer för olika program. Vredet kan vridas både med- och moturs. När vredet står vid sker ingen uppvärmning. Denna lampa lyser endast när maskinen är i drift. 3 Knapp för sköljstopp (endast för program, 7-12) Tryck på denna knapp så stannar vattnet kvar i maskinen efter avslutat tvättprogram. Detta förhindrar skrynkling av känsliga material. För tömning skall sköljstoppsknappen åter tryckas. Om man inte trycker på sköljstoppsknappen i programmen för syntet-och fintvättprogrammen slutar programmet med tömning. 6 Programväljare Välj program efter vad du skall tvätta och hur smutsig det är. Vrid vredet medurs till önskat tvättprogram. Obs! Maskinen startas genom att vredet dras ut. Trycker du in vredet, stannar maskinen. 4 Halvfylld maskin Tryck på denna knapp, när maskinen endast är fylld till hälften (2,25 kg bomull eller linne), för att därigenom använda mindre vatten vid sköljningarna. Tvättmaskinen utför tre sköljningar istället för fyra sköljningar.

Så här använder du tvättmaskinen Innan du tvättar för första gången, kör du ett tvättprogram på 60°C utan förtvätt och utan plagg för att göra ren tvättrumman och invändiga delar. Fyll 1/2 dl tvättmedel i facket för huvudtvätt.

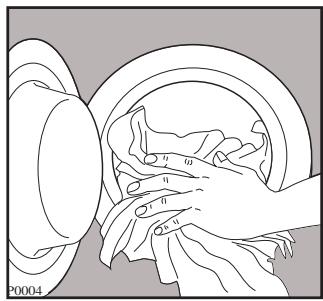

Öppna luckan. Lägg in plaggen ett i taget så ovikta som möjligt. Stäng luckan. P0004

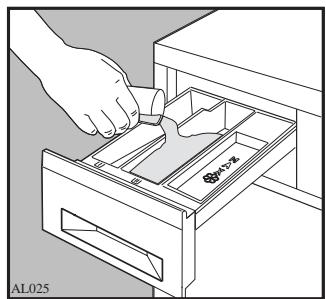

2. Fyll på tvättmedel

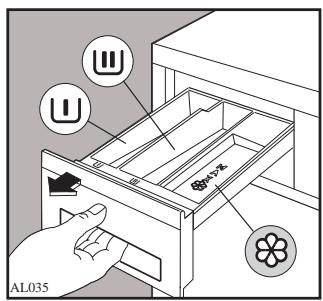

Dra ut tvättmedelslådan. Fyll ett mått med den mängd tvättmedel som motsvarar tvättmängden och häll det i facket för huvudtvätten. Om du förtvättar, skall en viss mängd tvättpulver också fyllas på i fack . AL025

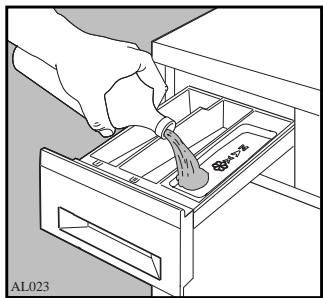

3. Påfyllning av tillsatsmedel

Eventuella flytande tillsatsmedel som sköljmedel eller för stärkning av tvätten kan fyllas på i facket . Överskrid inte nivån MAX. Skjut in lådan. AL023

4. Tryck på önskad(e) knapp(ar),

beroende på valt tvättprogram.

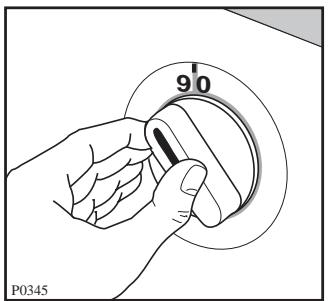

Vrid temperaturväljaren till önskat läge. SVENSKA

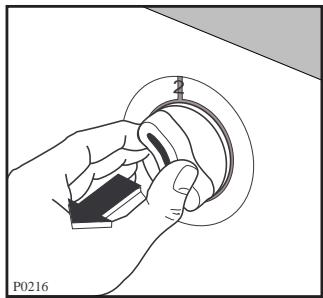

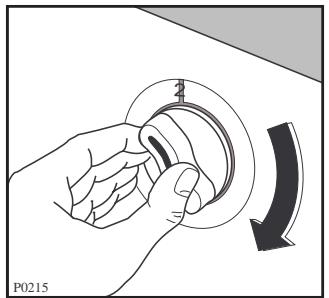

6. Välj önskat program och starta

maskinen Kontrollera innan att: kontakten anslutits till vägguttaget; vattenkranen är öppen; avloppsslangen är korrekt ansluten; luckan är ordentligt stängd. Vrid programväljaren medsols till önskat program. Drag ut vredet: kontrollampan tänds och maskinen startar.

7. Avslutat tvättprogram

När inställt tvättprogram är avslutat stannar maskinen automatiskt, kontrollampan släcks. Obs! Programmen slutar med sista sköljvattnet i maskinen om sköljstopp valts för att förhindra att tvätten blir skrynklig. Tryck ut knappen för att tömma maskinen. Om du vill centrifugering, välj program 6. Luckan har ett elektriskt lås som gör att den kan öppnas först 2-3 minuter efter avslutat program. Tryck in programväljaren. Ta ut tvätten. Kontrollera att trumman är helt tom genom att vrida den runt med handen. Låt luckan stå på glänt en stund, så att fukten försvinner. Efter avslutat program är det tillrådligt att göra maskinen strömlös och stänga vattenkranen.

Viktiga råd och tips för dig som tvättar Sortering av tvätt Hur mycket tvätt per omgång? Låt inte tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig tvätt möglar och luktar illa. Mögelfläckarna går inte att få bort. ■ Kulörta plagg bör inte blandas med vita. ■ Kulörta plagg och i synnerhet plagg, som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg, som avges vid första tvätten. ■ Linne kan tvättas som “bomull” eller “syntettvätt” men centrifugera bara en kort stund, annars bryts fibrerna. ■ Strykfria material som polyester/bomull bör tvättas som “syntettvätt”. ■ Ömtåliga material som akryl och de flesta gardiner bör tvättas som “fintvätt”. ■ Ylleprogrammet är särskilt avsett för plagg av ren, ny ull med etiketten «Maskintvättbar». Andra ylletyper och -blandningar kan krympa eller filtas, om de tvättas i maskin. Ylle bör centrifugeras lätt efter tvätten. ■ Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck osv, behandlas före tvätt. För att avlägsna målarfläckar kan lösningsmedel som t ex terpentin användas. I så fall får plagget inte tvättas, förrän det är helt torrt. Tvättmaskinsproducenten ansvarar inte för skador som beror på användning av lösningsmedel eller brännbara ämnen. Eftersom det kan vara besvärligt att väga tvätten föreslår vi att du uppskattar vikten genom att se hur full trumman är: Bomull och linne: Full trumma, men inte för tätt packat. Ej ömtåliga syntetmaterial: Högst 2/3 trumma. Ömtåliga material, fintvätt och ylle: Högst halvfull trumma. Innan tvätten läggs i maskinen skall: ■ Alla revor och hål lagas. ■ Lösa knappar sys i. ■ Blixtlås stängas. ■ Fickor tömmas och stängas. Spikar, häftstift, gem och dylika föremål kan orsaka stor skada på tvättmaskinen och tvätten. Sådana skador täcks inte av konsumentköplagen.

Temperaturer Vi rekommenderar att du tvättar vit bomull på 60° i stället för 90°C. ■ Tvätta aldrig linne i högre temperatur än 60°, för då blir tyget tufsigt. ■ Tvättäkta kulörtvätt kräver i regel 60°C, men är plaggen inte så smutsiga, blir de rena på 40°C. ■ Vita och kulörta syntetmaterial kan normalt tvättas på 60°C, men ofta räcker 40°C om plaggen inte är så smutsiga. ■ Kulörta plagg med risk för färgfällning och ömtåliga material bör aldrig tvättas på högre temperatur än 40°C.

Tvättmedel och tillsatser Tvättresultatet beror bl a på vilket tvättmedel och vilken dosering du använder. Det finns speciella tvättmedel för vit-, kulör- och fintvätt samt ylle. Använd bara tvättmedel som är av god kvalitet och som är avsedda för tvättmaskin. Följ alltid tvättmedelsfabrikantens anvisningar och dosera tvättmedel i förhållande till tvättmängden, hur smutsigt godset är samt vattnets hårdhetsgrad. Har du hårt vatten, se avsnittet «Avkalkning». Är du osäker på vattnets hårdhetsgrad kan du kontakta kommunen. Underdosering av tvättmedel kan ge återsmutsning i form av gråa noppor, bruna avtryck av trumman och dålig lukt i maskinen. Överdosering av tvättmedel ökar belastningen på miljön. Även biologiskt nedbrytbara tvättmedel innehåller ämnen som i stora mängder kan skada den ekologiska balansen. Kontrollera alltid plaggets tvättmärkning så att det tvättas på rätt temperatur. Plagget kan missfärgas om det tvättas på högre temperatur än vad som angivits. Flytande tillsatser Stoppa inte in tillverkarens doseringsmått i maskinen utan häll tvättmedlet i facket för huvudtvätt. Denna tvättmaskin har en tvätteknik som innebär minsta möjliga vattenmängd för att få tvätten ren. Risken finns därför att tvättmedlet i doseringsmåttet inte löses under huvudtvätten och rester av tvättmedlet kan finnas kvar på plaggen efter programmets slut. Eventuella tillsatser som t ex sköljmedel skall hällas i facket « ». Om du använder sköljmedel undviker du statisk elektricitet i plaggen, speciellt om tvätten torkas i en torktumlare. Dosering enligt produkttillverkarens rekommendationer. Flytande tvättmedel Välj inte ett program med förtvätt. Ett lämpligt flytande tvättmedel kan användas till låg- eller medeltemperaturprogram samt program utan förtvätt. Häll flytande tvättmedel i facket tvättmedelslådan omedelbart innan du startar programmet. Tvättmärkning NORMALTVÄTT TVÄTT

tvätt i 95° tvätt i 60° tvätt i 40° tvätt i 30° handtvätt

kan blekas i kallt vatten bleks ej stryks vid högst 200° stryks vid högst 150° stryks vid högst 110°

kemtvätt i alla slags tvättvätskor kemtvätt i bensin, ren alkohol, perklorat, R111 och R113 kemtvätt i bensin, ren alkohol och R113 plantorkning tvättas ej i vatten dropptorkning hängtorkning normal temp. låg temp. kan torkas i torktumlare stryks ej kemtvättas ej torkas ej i torktumlare

SVENSKA Koncentrerat tvättpulver Programöversikt

Max. mängd: 4,5 kg Program Temp. (°C) Ett normalprogram omfattar (ingen tillvalsknapp intryckt) Typ av tvätt

60°-90° Vittvätt med förtvätt (hårt smutsad tvätt)

60°-90° Vittvätt utan förtvätt (normalt smutsad) 2 (•) 40°-60° Kulörtvätt (normalt smutsad) 30°-40° Snabbtvätt (Vit- eller kulörtvätt, lätt smutsad)

Centrifugering Val av knapp Förtvätt Huvudtvätt 4 sköljningar Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 Huvudtvätt 4 sköljningar Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 Huvudtvätt 4 sköljningar Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 Huvudtvätt 4 sköljningar Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 4 sköljningar Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 1 sköljning Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 Centrifugering 500 varv/min. FLS 502 Centrifugering 600 varv/min. FLS 602 (•) Kulörtvätt 60°C: referensprogram för energietikett enligt EEC-direktiv 92/75 For att säkerställa ett bra sköljresultat även när det finns sand, jord eller andra olösliga partiklar i tvättgodset, eller om det finns vita rester på mörka textilier efter tvät, bör du begränsa tvättmängden till max 3kg/omgång. Tid- energi- och vattenförbrukning (FLS 502) Uppgifter beräknade med inkommande vatten 15°C Program Typ av tvätt Tvättmängd (kg) Tvättid (min) Energi (kWh) Vatten (liter) 90°C Vittvätt 4,5

2 (•) 60°C Kulörtvätt 4,5

Tid- energi- och vattenförbrukning (FLS 602) Uppgifter beräknade med inkommande vatten 15°C Program Typ av tvätt Tvättmängd (kg) Tvättid (min) Energi (kWh) Vatten (liter) 90°C Vittvätt 4,5

2 (•) 60°C Kulörtvätt 4,5

Max. mängd 2 kg, ylle 1 kg Temp (°C) Typ av tvätt Syntet samt blandmaterial med förtvätt (hårt smutsad tvätt) Syntet samt blandmaterial utan förtvätt (normalt smutsad ) Et normalprogram omfatter (ingen tillvalsknapp intryckt) Förtvätt Huvudtvätt 3 sköljningar Tömning

30°-40° Fintvätt - ömtålig tvätt Huvudtvätt 3 sköljningar Tömning 30°-40° "Maskintvättbar" ylle samt ull/blandmaterial Huvudtvätt 3 sköljningar Tömning

Sköljningar 3 sköljningar Tömning

Sköljmedel 1 sköljning Tömning

Val av knapp SVENSKA Program Huvudtvätt 3 sköljningar Tömning

Skötsel och rengöring

1. Rengöring av höljet

Tvättmaskinen rengörs utvändigt med ett milt handdiskmedel. Tvätta efter med rent vatten och torka av. Viktigt: Sprithaltiga rengöringsmedel, thinner eller dylikt får inte användas.

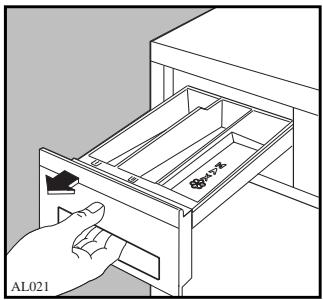

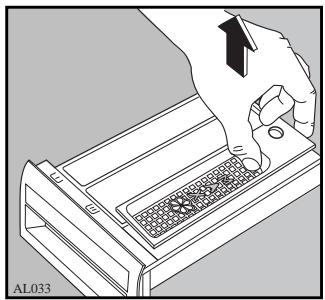

2. Rengöring av tvättmedelslådan

Efter en tid kommer tvättmedel och sköljmedel att orsaka avlagringar i lådan. Den bör därför göras ren med jämna mellanrum genom spolning med vatten. Om så behövs, kan lådan tas ut ur maskinen. För att göra det drar du ut lådan med ett kraftigt ryck. För att underlätta rengöringen kan den övre delen av facket för tillsatsmedel tas av. AL021 AL033

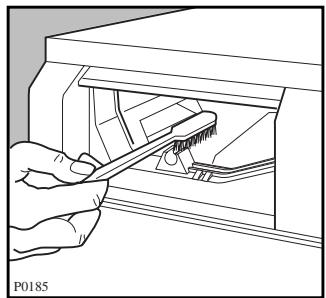

3. Rengöring av lådöppningen

Tvättmedel kan också avlagras inuti lådöppningen. Rengöring här kan t ex ske med en gammal tandborste. När du är färdig med rengöringen sätts lådan tillbaka och du bör skölja en gång utan tvätt. P0185

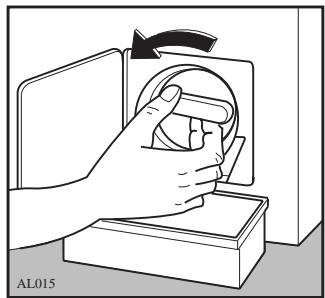

4. Rengöring av avloppssilen

Avloppssilen samlar upp trådar och partiklar från tvätten. Kontrollera regelbundet, att silen är ren så att avloppet från maskinen inte täpps till. Regelbunden rengöring av silen sker enligt följande:

1. Den lilla luckan, som täcker silen, öppnas.

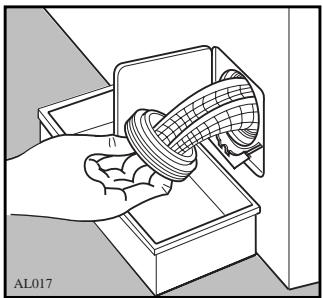

2. Ett kärl placeras nedtill och silen skruvas ur

genom att den vrids åt vänster.

4. Gör den ordentligt ren under rinnande vatten.

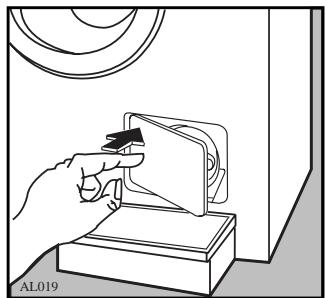

5. Sätt tilbaka silen och stäng luckan.

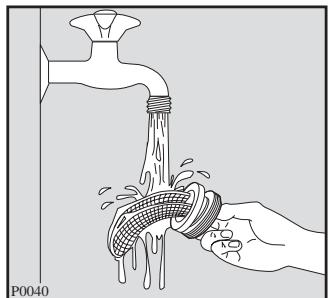

AL015 P0040 Om du märker, att det tar lång tid att fylla maskinen, bör du kontrollera att tilloppsslangens filter inte är igensatt. Stäng av vattenkranen. Skruva av tilloppsslangen vid anslutningen på maskinens baksida. Dra ut filtret med en tång och rengör det, exempelvis med en tandborste. Sätt filtret på plats igen. Skruva fast tilloppsslangen på maskinen (anslutningen på baksidan). SVENSKA

6. Rengöring av tvättmaskinen

Tvättar du ofta vid låga temperaturer och/eller tillsätter lite tvättmedel, bör du göra ren tvättmaskinen någon gång i månaden. Då förhindras mögelväxt och dålig lukt i maskinen. Normaldosera med tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt (90°C). När man av tvingande skäl måste tömma maskinen, gör man så här: ■ Bryt strömmen. ■ Stäng vattenkranen. ■ Vänta tills det eventuellt uppvärmda tvättvattnet har svalnat. ■ Ställ en behållare för restvattnet under. ■ Lossa därefter avloppssilen (se punkt 4).

7. Avkalkning av tvättmaskinen

Om vattnets hårdhetsgrad är högre än 7°dH skall tvättmaskinen rengöras minst 4 gånger per år. Kalkavlagringar på t ex.värmelementet förkortar dess livslängd. Dosera med ca. 1,5 dl citronsyra istället för tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt. (Kontakta din kommun för att få veta vattnets hårdhetsgrad).

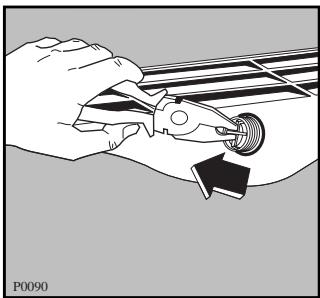

8. Åtgärd vid frysrisk

Om din tvättmaskin skulle utsättas för temperaturer under 0°C, så måste du vidta följande försiktighetsåtgärder. ■ Stäng vattenkranen och skruva av tilloppsslangen. ■ Placera tillopps- och avloppsslangens ände i en behållare på golvet. ■ Välj program “Tömning” och kör programmet tills det är avslutat. ■ Tryck in programväljaren. ■ Skruva fast tilloppsslangen i maskinen igen och haka på avloppsslangen igen. På det här sättet ser du till att det inte finns vatten kvar i tvättmaskinen, som skulle kunna orsaka skada om det fryser. Innan du börjar använda tvättmaskinen igen ska du kontrollera att rumstemperaturen är högre än 0 °C.

Om tvättmaskinen inte fungerar

Är säkringarna hela? Sitter stickkontakten ordentligt i vägguttaget? Är luckan till maskinen riktigt stängd? Är tvättprogrammet riktigt inställt? Är vattenkranen öppen? Är programväljaren utdragen?

Maskinen fylls inte med vatten:

Är vattenkranen öppen? Kommer det vatten ur kranen? Är vattentrycket tillräckligt? Är tilloppsslangen klämd eller bockad? Är tilloppsslangens filter igensatt? Är luckan riktigt stängd?

Tvättmaskinen fylls med vatten, men töms omedelbart:

Är avloppsslangen riktigt placerad? Slangen måste ledas upp min. 60 cm innan den leds till ett avlopp.

Tvättmaskinen centrifugerar inte/töms inte:

Sitter avloppsslangen riktigt, utan veck? Är avloppssilen igensatt? Rengör regelbundet. Har du valt ett program med sköljstopp? Ojämn fördelning av tvättgods i trumman (obalans).

Tvättmaskinen vibrerar/oljud från maskinen:

Vatten rinner ut på golvet:

Luckan kan inte öppnas:

Är alla transportsäkringar borttagna? Står tvättmaskinen stabilt och plant? Har fötternas låsmuttrar spänts fast ordentligt? Finns det tillräckligt med utrymme mellan tvättmaskinen och ev. vägg eller skåp? För mycket tvättgods i trumman? Ojämn fördelning av tvättgods i trumman (obalans). Är tvättmedlet riktigt doserat? (för mycket tvättmedel kan ge överskumning) Är tvättmedlet avsett för maskintvätt? Är tvättmedelsfacken rengjorda och utan stopp? Är avloppsslangen riktigt fäst? Är avloppssilen åter på plats efter rengöring? Är slangen tät? Finns det läckor i någon av kopplingarna eller vid kranen? Är ett program igång? Är luckan låst? Luckan är elektriskt låst 1-2 minuter efter programslut.

Dålig lukt i tvättmaskinen:

För låg tvättmedelsdosering. Då 40°C program ofta används och 60/90°C program sällan eller aldrig. Då tvättmaskinen inte används på länge Åtgärd: Tvätta en tom maskin med normal dosering av tvättmedel vid 90°C. Maskinens elektroniska system för kontroll av obalans har utlösts på grund av ojämn tvättfördelning i trumman. Tvätten luckras upp genom trummans rörelser, omfördelas och centrifugeringen startar igen. Nytt försök kan ske flera gånger, tills obalansen har åtgärdats och slutcentrifugeringen kan påbörjas. Är knappen för sköljstopp intryckt?

Centrifugeringen startar inte med detsamma

Maskinen har ett modernt drivsystem som jämfört med tidigare drivsystem alstrar avvikande ljud. Det nya drivsystemet möjliggör mjukstart och en bättre tvättfördelning vid centrifugeringen. Härigenom förbättras stabiliteten.

Inget vatten syns i trumman

Moderna tvättmaskiner arbetar mycket sparsamt med små vattenmängder. Trots det blir tvätt- och sköljresultatet fullgott.

Service och reservdelar Garanti (gäller för Finland) Innan service kontaktas. Läs igenom bruksanvisningen och följ de råd och anvisningar som ges i avsnittet “Om maskinen inte fungerar” för att försäkra dig om att du inte kan åtgärda felet på egen hand. Om service tillkallas inom EHL-åtagandet för att åtgärda de problem som finns med på denna lista, riskerar du att själv få stå för kostnaden. Detta gäller också om du använt produkten till annat än den är avsedd för. Produkten har två års garanti. Garantivillkoren uppfyller branschens allmänna villkor, vilka tillhandahålls av leverantören eller återförsäljaren. Spara kvittot och verifikation på inköpsdatumet. Kostnader kan debiteras även under den tid som omfattas av kostnadsfri service om:

• reklamationen är omotiverad
• anvisningarna i bruksanvisningen inte har följts Service och reservdelar till din produkt får du via din återförsäljare eller AB Elektroservice (se under “Hushållsutrustning, vitvaror” i telefonkatalogens Gula sidor). Uppge produktens modellbeteckning, produktoch serienummer enligt dataskylten. Konsumentköp EHL Modell. ........................................................ Produktnr. .................................................... Serienr ......................................................... Inköpsdatum ................................................ I Finland ansvarar Oy Electrolux Kotitalouskoneet Ab-HUOLTOLUX i Björneborg för service och reservdelsförsäljning, tel. (02) 622 33 00. Du betjänas också av auktoriserade servicecenter runt om i landet. Närmaste service får du reda på genom att titta i telefonkatalogens gula sidor eller ringa 0200-2662 (0,95mk/min+lna) Vid försäljning till konsument i Sverige gäller Konsumentköp EHL samt övriga EHL-bestämmelser, vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL - försäkringsbevis. Konsumentkontakt Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentgrupp, tel.nr. 08 -7387930. I Finland kontaktas konsumentrådgivare på tel. 0200-2662 (0,95mk/min+lna) Tekniska data Mått Bredd Höjd Djup 60 cm 85 cm 55 cm Elanslutning Spänning Max. effektförbrukning 220-230V/50Hz 2200 W 10A Vattentryck Minimum Maximum 05 N/cm2 80 N/cm2 Rekommenderad maximal mängd Normaltvätt Syntettvätt, fintvätt Ylle 4,5 kg 2 kg 1 kg Centrifugering Max FLS 502 FLS 602 500 v/min. 600 v/min. Denna apparat uppfyller kraven i EG-direktivet 89/336/EEG, 73/23/EEG.

Installation Kontrollera att maskinen inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren. Tillbehör

Förminskningsnippel 3/4"-1/2" Filter för montering mellan tilloppsslang och kran. SVENSKA Uppackning Lämna förpackningsmaterialet på ett sådant sätt att små barn inte kan leka med det. Transportsäkring Tvättrumman är låst med säkringar för att inte skadas under transporten. Dessa säkringar måste tas bort innan maskinen kopplas in:

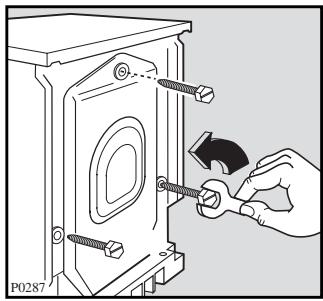

1. Ta ut de tre skruvarna baktill.

2. Lägg lite polystyrenemballage mellan maskinen

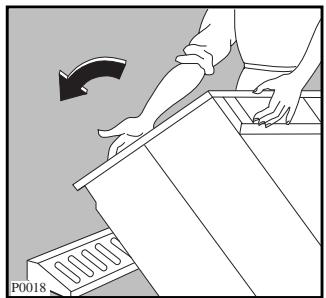

3. Lägg maskinen med baksidan nedåt och

kontrollera att slangarna inte kläms.

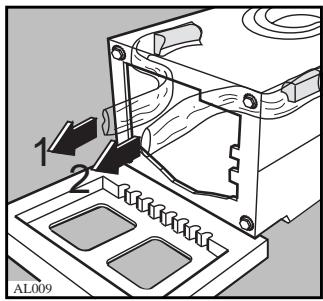

4. Lossa de två plastpåsarna genom att ta bort tejpen.

5. Ta försiktigt ut den vänstra plastpåsen (1) med

polystyrenblocket genom att föra den in mot mitten av maskinen. Dra därefter ut påsen.

6. Ta bort den högra plastpåsen (2) med

polystyrenblocket på samma sätt genom att föra den in mot mitten av maskinen. Dra därefter ut påsen.

7. Ta bort polystyrenunderlaget, och ställ maskinen

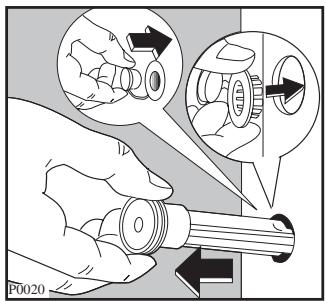

8. Ta ut de tre plastdistanserna och täpp till de tre

hålen med de tre plastpluggarna, som sitter på maskinens baksida.

P0020 OBS! Spara transportsäkringarna om maskinen vid någon tidpunkt skall transporteras igen.

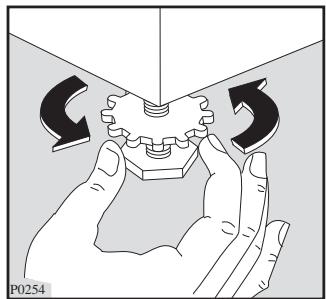

Placering Maskinen får inte placeras för nära vägg eller skåp. Under centrifugering är vibrationer normalt och oundvikligt. Speciellt om tvättmaskinen placeras på ett fjädrande golv, vilket är mycket olämpligt. Den får inte placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugering. Om kran, avlopp och strömuttag inte är placerade i närheten av maskinen, bör VVS-/el-tekniker tillkallas för att flytta kran/avlopp/strömuttag. Placeras tvättmaskinen i ett utrymme där frysrisk finns (under 0°C), se åtgärd under avsnitt «Skötsel och rengöring». Nivåjustering Maskinen måste stå plant på ett fast och stabilt underlag för att fungera bra. Justera fötterna så att maskinen står vågrätt. Efter att ha avvägt maskinen, fixeras fötternas läge genom att låsringarna skruvas åt med en skruvmejsel. P0254 P0509 Vattenanslutning Tvättmaskinen levereras med en tilloppsslang som sitter monterad baktill på maskinen. Slangen kan vridas åt höger eller vänster för att underlätta installationen. Lossa anslutningsmuttern och vrid åt önskat håll. Dra sedan åt muttern ordentligt för att förhindra läckage. OBS! Även om du inte behöver vrida slangen skall du alltid kontrollera att muttern är åtdragen. Vattenanslutningen kopplas till kallvatten. Arbetet bör utföras av en kunnig VVS- installatör. Maskinen skall anslutas via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser. Vattentrycket skall vara 5-80 N/cm2 Viktigt: Glöm inte att passa in gummipackningen «A» och förminskningsnippeln 3/4"-1/2" i låsringen (om den behövs). Tilloppsslangen får inte förlängas. Är den för kort - ersätt hela slangen med en längre högtrycksslang.

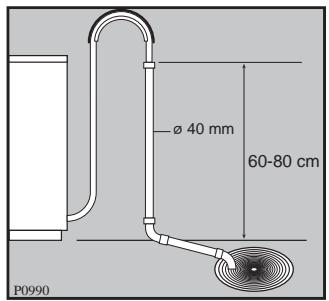

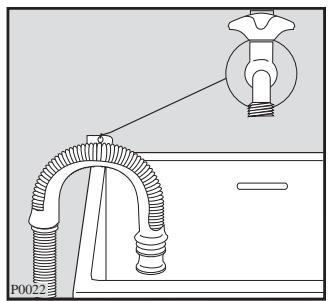

AL013 Avloppsanslutning SVENSKA Avloppsslangens ände kan placeras på tre sätt: Över kanten på en vask: I det fallet skall du försäkra dig om, att slangen inte kan röra sig, när vattnet töms ut. Den kan t ex fästas i väggen med en krok eller bindas fast vid kranen med ett snöre. P0022 Anslutning till golvbrunn: Fäst ett rör på väggen, 60-80 cm från golvet och anslut avloppsslangen till röret. Avloppsslangens ändstycke skall vara ventilerat, d.v.s. rörets invändiga diameter skall vara min. 40 mm. Se till att slangen sitter fast och inte kan lossna. ø 40 mm 60-80 cm P0990 min. 60 cm ansluts till ett vattenlås under en tvätt eller diskho, måste du kapa pipen på vattenlåset för att få största möjliga öppning så att maskinen kan tömmas ordentligt. Avloppsslangen är 113 cm lång och får förlängas till max. 300 cm. Använd en förlängningsslang med en invändig diameter, som minst motsvarar originalslangens diameter och använd en lämplig slangkoppling. Placera alltid slangen längs golvet och endast vid avloppet lyfts slangen upp, min 60 cm och max 100 cm från maskinens botten. Kontrollera att inga veck uppstår på avloppsslangen. max. 100 cm Anslutning till vattenlås: Då avloppsslangen P0989 Elektrisk anslutning Maskinen levereras med sladd och stickkontakt för anslutning till 220-230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör. Skador orsakade av felaktig elinstallation omfattas inte av konsumentbestämmelserna, Konsumentköp EHL.
