KÄYTTÖOHJE LFV880 FAURE

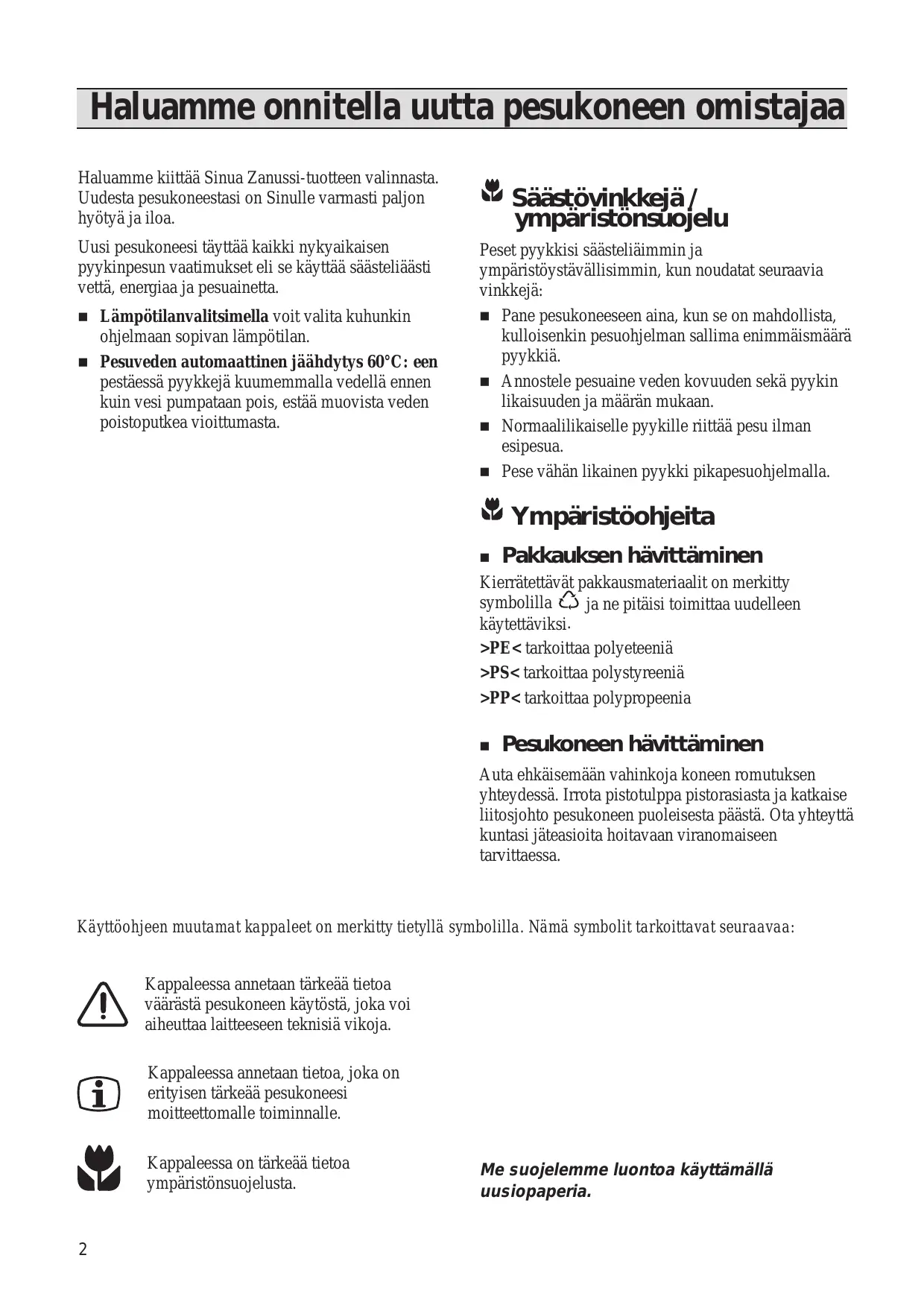

BRUGSANVISNING Haluamme onnitella uutta pesukoneen omistajaa Haluamme kiittää Sinua Zanussi-tuotteen valinnasta. Uudesta pesukoneestasi on Sinulle varmasti paljon hyötyä ja iloa. Uusi pesukoneesi täyttää kaikki nykyaikaisen pyykinpesun vaatimukset eli se käyttää säästeliäästi vettä, energiaa ja pesuainetta.

Lämpötilanvalitsimella voit valita kuhunkin ohjelmaan sopivan lämpötilan. Pesuveden automaattinen jäähdytys 60°C: een pestäessä pyykkejä kuumemmalla vedellä ennen kuin vesi pumpataan pois, estää muovista veden poistoputkea vioittumasta. Säästövinkkejä / ympäristönsuojelu Peset pyykkisi säästeliäimmin ja ympäristöystävällisimmin, kun noudatat seuraavia vinkkejä: ■ Pane pesukoneeseen aina, kun se on mahdollista, kulloisenkin pesuohjelman sallima enimmäismäärä pyykkiä. ■ Annostele pesuaine veden kovuuden sekä pyykin likaisuuden ja määrän mukaan. ■ Normaalilikaiselle pyykille riittää pesu ilman esipesua. ■ Pese vähän likainen pyykki pikapesuohjelmalla. Ympäristöohjeita

Pakkauksen hävittäminen Kierrätettävät pakkausmateriaalit on merkitty symbolilla ja ne pitäisi toimittaa uudelleen käytettäviksi. >PE< tarkoittaa polyeteeniä >PS< tarkoittaa polystyreeniä >PP< tarkoittaa polypropeenia

Pesukoneen hävittäminen Auta ehkäisemään vahinkoja koneen romutuksen yhteydessä. Irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Ota yhteyttä kuntasi jäteasioita hoitavaan viranomaiseen tarvittaessa. Käyttöohjeen muutamat kappaleet on merkitty tietyllä symbolilla. Nämä symbolit tarkoittavat seuraavaa: Kappaleessa annetaan tärkeää tietoa väärästä pesukoneen käytöstä, joka voi aiheuttaa laitteeseen teknisiä vikoja. Kappaleessa annetaan tietoa, joka on erityisen tärkeää pesukoneesi moitteettomalle toiminnalle. Kappaleessa on tärkeää tietoa ympäristönsuojelusta.

Me suojelemme luontoa käyttämällä uusiopaperia. Turvallisuusohjeet

Ohjelmanvalitsin Lämpötilanvalitsin Painikkeet ASENTAJALLE

Tekniset tiedot Asennus

Koneen täyttö ja käynnistys

Koneen täyttö Annostele pesuaine koteloon Annostele huuhteluaine tarvittaessa Paina haluamaasi valitsinta Valitse lämpötila Valitse haluamasi ohjelma Käynnistä kone Pesuohjelman päätyttyä Pesuvihjeitä

Pyykin lajittelu Lämpötilat Koneen enimmäistäyttömäärä Pesuaineet ja lisäaineet Pesumerkinnät 7-8

Koneen runko Pesuainekotelo Kotelosyvennys Nukkasuodatin Vedentulosuodatin Pesukoneen puhdistus Kalkin poisto Suojeltava jäätymiseltä Veden tyhjennys käsin Jos kone ei toimi

Pakkauksen purkaminen Tarvikkeet Kuljetustuet Sijoitus Tasainen sijoitus Vesiliitäntä Viemäriliitäntä - pesualtaan reunan yli - suoraan tyhjennysputkeen - pesualtaan tyhjennysputken haaraan Sähköliitäntä

SUOMI Sisällysluettelo 15-16

Turvallisuusohjeet Lue käyttöohjeet, neuvot ja varoitusopasteet huolellisesti ennen koneen asennusta ja käyttöönottoa. Noudattaessasi ohjeita koneesi toimii moitteettomasti ja saat siitä suurimman mahdollisen hyödyn. Kaikkien konetta käyttävien on tunnettava sen käyttö- ja turvaohjeet. Säilytä ne, jotta myös uudet käyttäjät voivat tutustua niihin. Asennus ja huolto Koneen käyttö

Kone on tarkoitettu ainoastaan vaatteiden pesuun kotitalouksissa näitä käyttöohjeita noudattaen. Jos konetta käytetään muihin tarkoituksiin, voi sattua sekä henkilö, että aineellisia vaurioita.

Konetta saavat käyttää vain aikuiset. Lasiluukku kuumenee pesun aikana. Varmista sen takia, etteivät lapset ole koneen läheisyydessä sen toimiessa.

Asennustyöt ja sähköliitännät saa suorittaa vain valtuutettu sähköasentaja.

Älä koskaan pane pyykkiä koneeseen tarkistamatta, että rumpu on tyhjä. Taitamattoman henkilön suorittama asennus voi heikentää koneen toimintaa ja aiheuttaa henkilötai aineellisia vaurioita.

Konetta ei saa ylikuormittaa. (Ks. käyttöohjeiden kohtaa «koneen täyttäminen».)

Kaarituellisia rintaliivejä ei pidä pestä pesukoneessa, koska tuet voivat irrota, vaurioittaa pesuvaatteita ja tarttua kiinni rumpuun.

Kolikot, neulat, ruuvit, naulat, tms. voivat vaurioittaa konetta. Tyhjennä kaikki taskut, napita napit ja sulje vetoketjut, ennen kuin panet vaatteet koneeseen.

Nauhat, vyöt ja sukat pestään pesupussissa, koska ne jäävät helposti rummun ja tiivisteen väliin.

Noudata aina valmistajan pesu- ja huuhteluaineen annostusohjeita. Liian suuri annostus voi vahingoittaa vaatteita.

Älä käytä konetta kemialliseen pesuun, värjäykseen tai valkaisuun. Tekstiilit, jotka sisältävät vahvoja kemikaaleja, on huuhdeltava runsaalla vedellä ennen konepesua.

Huoltotehtävät saa suorittaa vain valtuutettu huoltoliike. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Älä koskaan itse yritä korjata konetta. Tarkista, ettei koneen liitäntäjohto ole jäänyt sen alle, etteivät tulo- ja poistoletkut ole mutkalla tai taipuneet ja että kone seisoo tukevasti alustallaan. Kuluttajansuojalaki ei kata vaurioita, jotka syntyvät yllä mainituista syistä.

Katkaise aina virta koneesta ja sulje vesihana, kun lopetat koneella pesemisen. Irrota pistotulppa pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulpasta. Pidä koneen luukku raollaan, kun et käytä konetta. Tällöin luukun tiiviste säilyy kimmoisana.

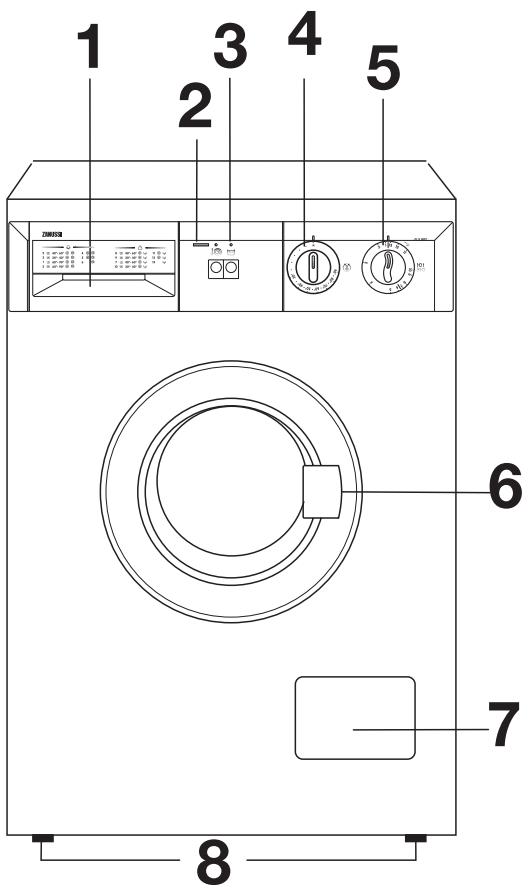

SUOMI Pesukoneen osat Pesuainekotelo Toiminnan osoittava merkkivalo Valitsimet Lämpötilanvalitsin Ohjelmanvalitsin Luukun kahva Nukkasuodatin Säätöjalat Pesuainekotelot Esipesuaine Pesuaine Huuhteluaine AL035

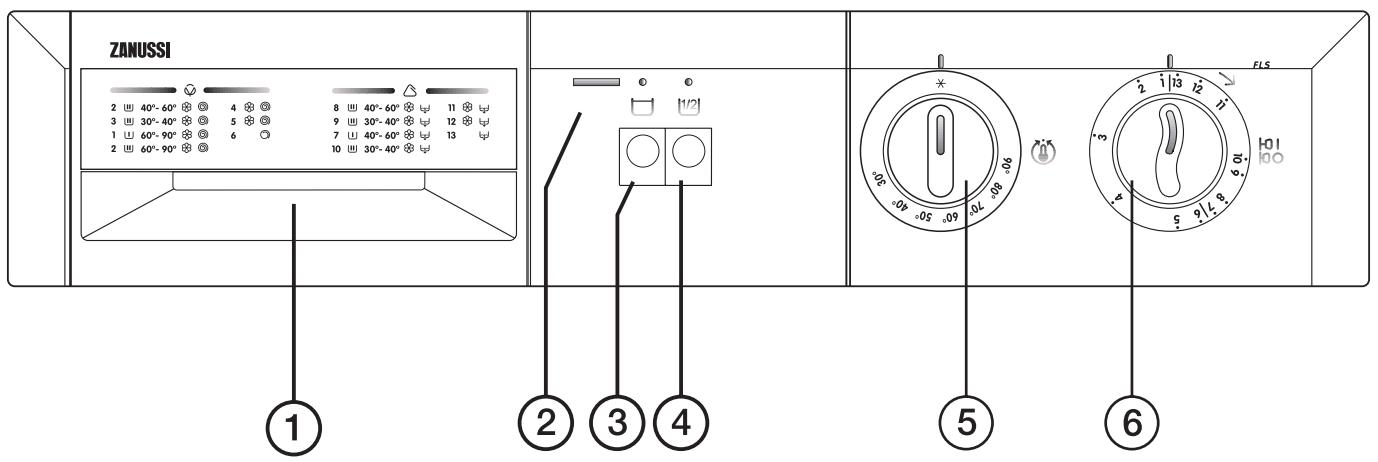

Pesukoneen valitsimet 1 Ohjelmakortti 2 Toiminnan osoittava merkkivalo Valo palaa virran ollessa kytkettynä. 3 Huuhtelun keskeytyspainike Tätä painiketta painamalla jää viimeinen huuhteluvesi koneeseen siliävien- ja hienopesuohjelmissa (ohjelmat 7-10). Tämä on hyväksi pestäessä tekokuituja tai hienopyykkiä ja kun halutaan estää pyykin rypistyminen. Vapauttamalla painikkeen kone tyhjentää veden. Ellei painiketta paineta, siliävien ja hienopesuohjelmat päättyvät veden tyhjennykseen. 4 Vajaatäyttövalitsin Tätä valitsinta painetaan, jos kone on täytetty vain puoliksi (2,25 kg puuvilla- ja pellavapyykkiä). Kone huuhtelee kolme kertaa neljän sijasta ja näin säästyy vettä.

5 Lämpötilanvalitsin Valitse tällä valitsimella haluamasi pesulämpötila. Käyttöohjeen kohdassa Ohjelmat esitellään eri ohjelmissa suositeltavat lämpötilat. Valitsinta voidaan kääntää sekä myötä- että vastapäivään. Valitsimen ollessa merkin kohdalla vettä ei lämmitetä. 6 Ohjelmanvalitsin Valitse käytettävä ohjelma pestävän materiaalin ja vaatteiden likaisuuden mukaan. Ohjelma valitaan kääntämällä väännintä myötäpäivään. Kytke virta koneeseen vetämällä väännin ulos. Kytke virta koneesta painamalla väännin sisään. SUOMI Koneen täyttö ja käynnistys Ennen ensimmäistä pesua on hyvä käynnistää 60°C: een ohjelma ilman esipesua, jolloin koneen rumpu ja sisäosat puhdistuvat. Laita 1/2 mitallista pesuainetta varsinaisen pesun pesuainelokeroon ja vie pesuohjelma läpi ilman pyykkiä.

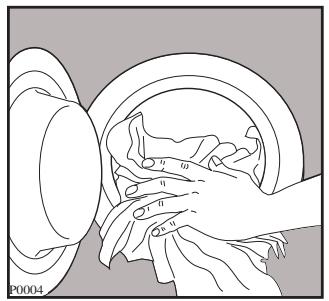

Avaa luukku. Laita pestävät vaatekappaleet yksitellen koneeseen mahdollisimman tasaisesti. Sulje luukku varmistuen siitä, että salpa naksahtaa kiinni. P0004

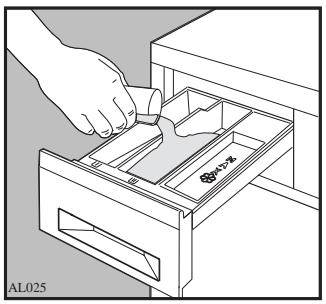

2. Annostele pesuaine koteloon.

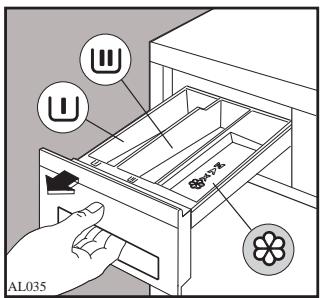

Vedä kotelo ulos ohjaustaulusta. Mittaa pesuaine annostimella ja kaada aine kotelon keskiosaan. Mikäli valitset ohjelman, johon kuuluu esipesu, annostele pesuainetta myös vasemmanpuoleiseen lokeroon. AL025

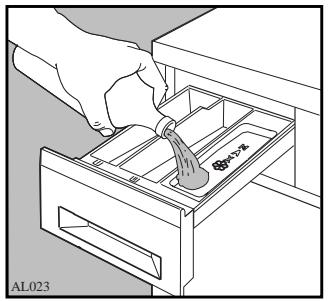

3. Annostele huuhteluaine

tarvittaessa. Kaada huuhteluaine kotelon -osaan. Täytä korkeintaan MAX-tasoon. AL023

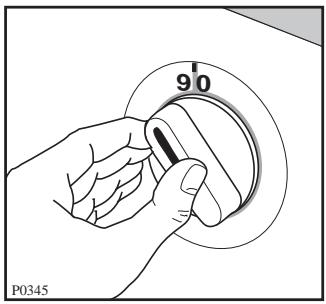

5. Valitse lämpötila.

Valitse haluamasi lämpötila valitsinta kääntämällä

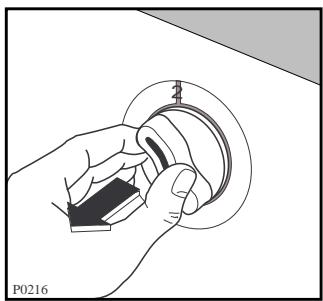

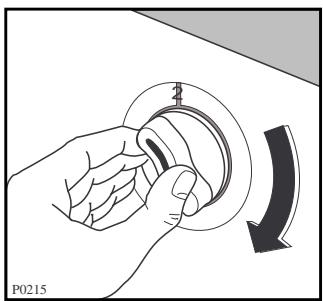

6. Valitse haluamasi ohjelma ja

käynnistä kone Työnnä pistotulppa pistorasiaan. Avaa vesihana. Tarkista tyhjennysletkun asento. Käännä valitsinta myötäpäivään haluamaasi ohjelmaan. Vedä ohjelmanvalitsinta ulospäin: merkkivalo syttyy, kone ottaa vettä ja vie läpi valitun ohjelman.

7. Pesuohjelman päätyttyä.

Kone lakkaa toimimasta automaattisesti, merkkivalo sammuu. Mikäli olet valinnut “Huuhtelunkeskeytys” – toiminnon, viimeinen huuhteluvesi jää koneeseen. Paina huuhtelunkeskeytys– valitsinta uudelleen tyhjentääksesi veden koneesta. Halutessasi linkouksen, valitse ohjelma 6. Odota pari minuuttia ennen luukun avaamista, jotta sähköinen lukkomekanismi vapauttaa luukun. Paina ohjelmanvalitsinta. Sulje vesihana ja irrota pistotulppa pistorasiasta. Avaa luukku ja ota pyykki pois koneesta. Varmistu siitä, että rumpu on täysin tyhjä pyörittämällä sitä käsin. Jätä luukku raolleen, jotta vesihöyry haihtuu koneesta.

P0215 P0216 Pyykin lajittelu

Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee eritoten kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa. Tutustu huolellisesti tämän ohjekirjasen merkkien selvityksiin, jotka koskevat vaatteissa olevia pesuohjeita. Kiinnitä erityisesti huomiota seuraaviin seikkoihin: Astian alla oleva viiva merkitsee sitä, että vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla. Pese valkoiset ja värilliset vaatekappaleet erikseen. Pese siliävät vaatekappaleet tekokuiduille tarkoitetuilla ohjelmilla (esim. polyesteri/puuvilla). Arat materiaalit kuten akryyli ja useimmat verhokankaat tulee pestä hienopesussa. Villaohjelma on tarkoitettu lähinnä «uuden konepestävän villan» pesuun (Pure new wool). Muut villatyypit tai -sekoitteet saattavat kutistua tai vanuttua konepesussa. Villaiset vaatekappaleet lingotaan lyhyesti heti pesun jälkeen. Lämpötilat

Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C:tta 90°C:en sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa, ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C. Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja värinsä pitäviä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40°C. Lujat valkoiset vaatekappaleet ja värilliset tekokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti riittää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista. Kone voi pestä myös «kylmäpesulla». Tällöin on kuitenkin muistettava, ettei pesuun voi käyttää tavallista pesujauhetta, koska se ei liukene kylmään veteen. Kylmällä vedellä pestäessä on käytettävä vain nestemäisiä pesuaineita. Koneen enimmäistäyttömäärä Tarkasti ottaen pestävä pyykki tulisi aina punnita. Rummun täyttömäärä on enint. 4,5 kg puuvillaa ja pellavaa. Tekokuitujen ja arkojen tekstiilien kohdalla enimmäistäyttömäärä on 2 kg, villalle 1kg. Pyykin punnitseminen on vaivalloista, joten annamme avuksi seuraavat täyttöohjeet: puuvilla ja pellava (valko- kirjopyykki): täytä rumpu, mutta ei liian tiiviisti. värinsä pitävät keinokuidut: enint. 2/3 rummun tilavuudesta. arat tekstiilit ja villa: enint. 1/2 rummun tilavuudesta. Ennen pyykin koneeseen panoa: - korjaa vaatteissa olevat repeytymät - napita napit, painonapit ja sulje vetoketjut - korjaa rispaantuneet vaatekappaleet ennen pesua - tyhjennä taskut. Neulat, naulat ja muut terävät esineet saattavat vaurioittaa pesukonetta ja pestäviä vaatteita - irrota verhokoukut - pese värilliset ja väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäköisesti väriä ensimmäisessä pesussa. Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ja kuivunut ennen pesua. Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä. Pesuaineet ja lisäaineet Hyvä pesutulos riippuu mm. siitä, mitä pesuainetta ja annostusta on käytetty. Sekä kirjo-, hieno- että villapesulle on olemassa omat pesuaineensa. Käytä vain ensiluokkaisia, konepesuun tarkoitettuja pesuaineita. Noudata aina valmistajan annostusohjeita. Annostus riippuu pyykin määrästä, likaisuusasteesta ja veden kovuudesta. Paikalliselta vesilaitokselta saat tietää veden kovuusasteen paikkakunnallasi. Liian pieni annostus voi ilmetä harmaina likapilkkuina tai ruskeina tahroina rummussa, ja koneeseen voi jäädä paha haju. Liian suuri annostus saastuttaa luontoa. Jopa biologisesti hajoavissa pesuaineissa on aineita, jotka suurina määrinä vahingoittavat ekologista tasapainoa. Tarkista aina vaatteiden pesumerkinnästä, suoritatko pesun oikeassa lämpötilassa. Vaatteista voi lähteä väriä, jos ne pestään liian kuumalla vedellä.

SUOMI Pesuvihjeitä Jauhemainen pesuaine Nestemäiset lisäaineet Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä. Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, huuhteluaine poistaa staattisen sähkön. Tiivistetty pesuaine Tiivistettyä pesuainetta annostelaan pesupalloon, joka asetetaan pyykin päälle suoraan pesurumpuun. Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua. Nestemäiset pesuaineet Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa. Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon ennen ohjelman käynnistämistä. Pesumerkinnät Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen. Normaali ohjelma VESIPESU

Hellävarainen ohjelma KLOORIVALKAISU SILITYS KUIVAPESU KUIVAUS (vapaaehtoinen)

Kloorivalkaisu sallittu Kloorivalkaisu kielletty Silitys kosteana enintään 200° Silitys kosteana tai kostean liinan läpi enintään 150° Silitys kuivana enintään 100°

Normaali kuivapesu Erikoiskuivapesu Erikoiskuivapesu Kuivaus tasaisella alustalla Kuivaus ripustamalla Vesipesu kielletty

Kuivaus vaateripustimessa normaali rumpukuivaus Mieto rumpukuivaus Rumpukuivaus sallittu Silitys kielletty Kuivapesu kielletty Rumpukuivaus kielletty SUOMI Ohjelmat

NORMAALIPYYKKI: VALKOPESU - KIRJOPESU

Täyttömäärä enint. 4,5 kg Ohjelma Lämpötila (°C) Ohjelman sisältö (ei ole valitsimessa) Tekstiilityyppi

60°-90° Valkopesu esipesulla (erittäin likainen pyykki)

60°-90° Valkopesu ilman esipesua (normaalilikainen pyykki) 40°-60° Kirjopesu (normaalilikainen pyykki) 30°-40° Pikapesu (lievästi likaantunut pyykki) 2 (•)

Linkous Valitsin Esipesu Pesu 4 huuhtelua Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 Pesu 4 huuhtelua Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 Pesu 4 huuhtelua Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 Pesu 4 huuhtelua Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 4 huuhtelua Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 1 huuhtelu Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 Linkous 500 kierr. FLS 502 Linkous 600 kierr. FLS 602 (•) Tämä 60°C:n ohjelma on EU-direktiivin 92/75 mukaisten energiatarran tietojen käyttöohjelma. Jotta huuhtelutulos olisi hyvä silloinkin, kun vaatteissa on hiekkaa tai muita liukeamattomia hiukkasia tai jos tummissa vaatteissa on valkoisia tahroja, suositeltu maksimitäyttömäärä on 3 kg. Aika sekä energian ja veden kulutus (FLS 502) Laskettu 15°C: n lämpöisessä vedessä Ohjelma Pyykki Määrä (kg) Pesuaika(min) Energia (kWh) Vesi (litra) 90°C Valkopesu 4,5

Aika sekä energian ja veden kulutus (FLS 602) Laskettu 15°C: n lämpöisessä vedessä Ohjelma Pyykki Määrä (kg) Pesuaika(min) Energia (kWh) Vesi (litra) 90°C Valkopesu 4,5

Ohjelmat HIENOPESU - SILIÄVÄT - VILLAPESU Täyttömäärä enint. 2 kg, villa 1 kg Ohjelma Tekstiilityyppi Ohjelman sisältö (ei ole valitsimessa) Esipesu Pesu 3 huuhtelua Tyhjennys Pesu Siliävien pesu, teko- ja sekakuidut ilman esipesua 3 huuhtelua (normaalilikainen pyykki) Tyhjennys Siliävien pesu, teko- ja sekakuidut esipesulla (erittäin likainen pyykki)

30°-40° Hienopesu Pesu 3 huuhtelua Tyhjennys 30°-40° Pesukonepesun kestävä villa Pesu 3 huuhtelua Tyhjennys

Huuhtelut 3 huuhtelua Tyhjennys

Erill. huuhtelu 1 huuhtelu Tyhjennys

Lämpötila (°C) Valitsin SUOMI Hoito

Kone puhdistetaan ulkopuolelta lämpimällä vedellä ja yleispesuaineella, joka ei sisällä hankausaineita. Huuhtele lopuksi puhtaalla vedellä ja kuivaa rievulla. Huom: Spriin, ohentimien yms. aineiden käyttö on kielletty.

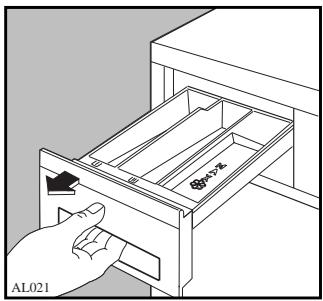

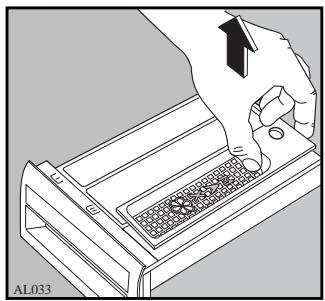

Pesuainekoteloon syntyy ajan mittaan pesuainekerääntymiä. Puhdista kotelo silloin tällöin juoksevalla vedellä. Kotelo irtoaa tarvittaessa kokonaan voimakkaasti vetämällä. Puhdistuksen helpottamiseksi voidaan irrottaa huuhteluainekotelon päällimmäinen osa. AL021 AL033

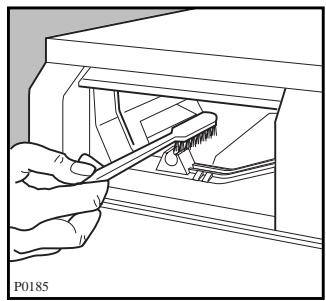

Pesuainetta voi kerääntyä myös kotelosyvennykseen, joka voidaan puhdistaa esim. vanhalla hammasharjalla. Puhdistuksen jälkeen kotelo työnnetään paikoilleen ja kone kytketään huuhtelulle ilman pyykkiä. P0185

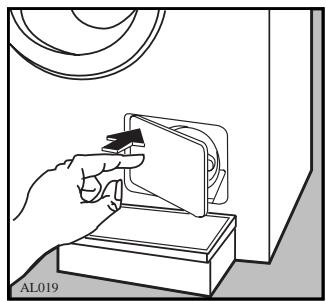

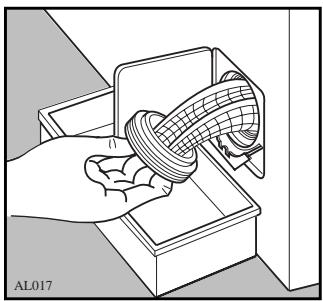

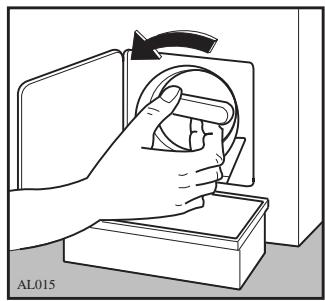

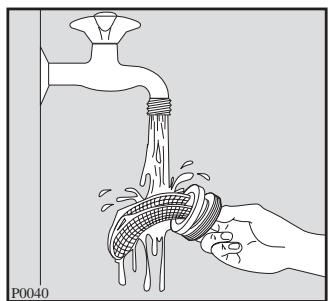

Nukkasuodattimeen kerääntyvät nukka, langat ja pienet pyykin sekaan jääneet esineet. Tarkista suodatin säännöllisesti, jotta kone toimisi moitteettomasti. ■ Avaa suodattimen kansi. ■ Aseta alle astia ja kierrä suodatinta vasemmalle, kunnes se avautuu. ■ Irrota suodatin. ■ Puhdista suodatin juoksevalla vedellä. ■ Aseta suodatin takaisin paikoilleen ja sulje kansi. AL019 AL017 AL015 P0040

5. Vedentulosuodatin

Mikäli kone vaatii täyttyäkseen tavallista pidemmän ajan, tarkista, onko vedentulosuodatin tukkeutunut. Sulje vesihana ja irrota vedentuloletku koneen takaosasta. Irrota tämän jälkeen suodatin pihdeillä ja puhdista se esim. hammasharjalla. Kiinnitä suodatin paikoilleen ja liitä vedentuloletku koneeseen. P0090

6. Pesukoneen puhdistus

Jos käytät pesuun enimmäkseen alhaista lämpötilaa ja/tai vähäistä pesuainemäärää, kone kannattaa puhdistaa kerran kuussa. Näin vältetään ikävältä haisevan homeen muodostuminen koneessa. Annostele puhdistukseen normaali pesuainemäärä ja käytä konetta ilman pyykkiä mahdollisimman korkealla lämpötilalla (90°).

Veden kovuusasteen ollessa suurempi kuin 7° dH pesukone tulee puhdistaa vähintään neljä kertaa vuodessa. (Tiedustele käyttämäsi veden kovuusasteesta paikkakuntasi viranomaisilta.) Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 90°C ja käynnistä kone ilman pyykkiä.

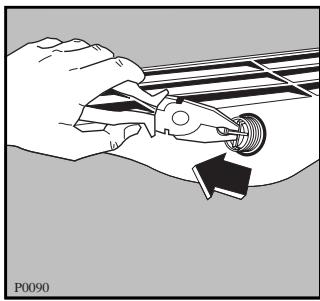

8. Suojeltava jäätymiseltä

Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0°C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia ■ Sulje vesihana ja irrota vedentuloletku. ■ Laske vedentulo- ja poistoletkujen päät lattialle astiaan, johon vesi voi valua. ■ Valitse “tyhjennysohjelma 13” ja anna ohjelman käydä loppuun. ■ Kytke virta pois koneesta painamalla ohjelmanvalitsinta. Kun pesukone otetaan uudelleen käyttöön, pitää vesija viemäriliitännät suorittaa uudelleen. Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolosuhteita. Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita. Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

9. Veden tyhjennys käsin

Kun kone on pakko tyhjentää, tee näin: - Irrota pistoke pistorasiasta. - Sulje vesihana. - Odota tarvittaessa, kunnes lämmitetty pesuvesi on jäähtynyt. - Aseta poistoletkun pää ämpäriin tai suoraan lattiakaivoon. Jos tämä ei ole mahdollista koneen sijainnin vuoksi, irrota nukkasuodatin ja anna veden valua ulos sitä kautta.

SUOMI Jos pesukone ei toimi MAHDOLLINEN SYY Ovatko sulakkeet kunnossa? Onko kone liitetty sähköverkkoon? Onko täyttöluukku kiinni? Onko ohjelma valittu? Onko vesihana auki? Onko ohjelmanvalitsin vedetty ulos? Onko vesihana auki? Tuleeko hanasta vettä? Onko vedenpaine riittävä? Onko vedentuloletku taipunut tai mutkalla? Onko vedentuloletkun suodatin paikoillaan? Onko täyttöluukku kiinni?

Kone täyttyy vedellä, mutta tyhjenee välittömästi:

Onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 60 cm:n korkeudella, ennen kuin se johdetaan viemäriin.

Kone ei linkoa/vesi jää rumpuun:

Onko poistoletku mutkalla? Onko nukkasuodatin tukkeutunut? Suodatin on puhdistettava säännöllisin väliajoin. Oletko valinnut ohjelman, johon ei kuulu tyhjennys? Pyykki on jakautunut rummussa epätasaisesti.

Kone tärisee ja meluaa:

Lattialle valuu vettä:

Onko kuljetustuet poistettu? Seisooko kone tasaisesti? Onko jalkojen lukkomutterit kiristetty kunnolla? Onko koneen ja esim. seinän välillä tarpeeksi tilaa? Onko koneessa liikaa pyykkiä? Pyykki on jakautunut rummussa epätasaisesti. Onko pesuaineen annostus väärä? (Liian paljon pesuainetta vaahtoaa liikaa.) Oletko käyttänyt väärää pesuainetta? Oliko pesuainelokero puhdas vai oliko se päässyt tukkeutumaan? Onko vedenpoistoletku kiinnitetty kunnolla? Onko nukkasuodatin paikoillaan puhdistuksen jälkeen? Onko poistoletku tiivis? Onko liitännöissä tai hanassa vaurioita?

Luukku ei avaudu: Onko luukun turvalukko päällä? Luukku lukittuu automaattisesti ohjelman ajaksi ja pysyy kiinni vielä noin 2 min ajan ohjelman päätyttyä.

Pesukone haisee pahalta: Liian alhainen pesuaineen annostus. Jos käytetään lähes aina 40 asteen ohjelmaa ja 60/90 asteen ohjelmaa tuskin koskaan. ■ Pesukonetta ei ole käytetty pitkään aikaan. Menettelytapa: Pese tyhjällä koneella 95 asteessa normaalilla pesuainemäärällä.

Linkous ei käynnisty:

Pyykki on sijoittunut rummussa epätasaisesti ja koneen elektroninen epätasapainon valvontajärjestelmä on aktivoitunut. Kone pöyhii pyykin rumpua pyörittämällä ja jakaa sen uudelleen, minkä jälkeen linkous käynnistyy uudelleen. Kone saattaa tehdä tämän useita kertoja, kunnes epätasapaino on korjautunut ja loppulinkous voi alkaa. Onko huuhtelun keskeytys valitsinta painettu?

Epätavalliset äänet:

Koneessa on nykyaikainen käyttöjärjestelmä, josta voi vanhaan käyttöjärjestelmään verrattuna kuulua poikkeavia ääniä. Uusi käyttöjärjestelmä mahdollistaa pehmeän käynnistyksen ja pyykin jakautumisen tasaisemmin koneessa linkouksen aikana. Tämä parantaa tasapainoa.

Rummussa ei näy vettä:

Nykyaikaiset pesukoneet käyttävät vettä hyvin säästeliäästi. Silti päästään riittävän hyvään pesu- ja huuhtelutulokseen. Huolto ja varaosat Maahantuoja Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX, Porissa, puh (02) 622 3300. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200-2662 (0,95 mk/min+pvm). Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Oy Electrolux Kotitalouskoneet Ab Zanussi Pakkalankuja 6 01510 VANTAA Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeistä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: ■ aiheettomasta valituksesta ■ ellei käyttöohjetta ole noudatettu. Malli.............................................................................. Tuotenumero................................................................. Sarjanumero.................................................................. Ostopäivä...................................................................... Mod. .......... Prod. No. ........... Ser. No. ......... Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,95 mk/min+pvm).

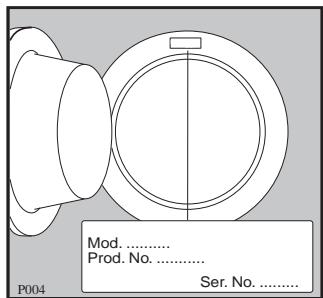

Mod. .......... Prod. No. ........... P004 Ser. No. ......... Mitat Leveys Korkeus Syvyys 60 cm 85 cm 55 cm Sähköliitäntä Jännite Liitäntäteho 220-230 V / 50 Hz 2200 W (10 A) Tuloveden paine Vähintään Enintään 05 N/cm2 80 N/cm2 Enimmäistäyttömäärä Valko- kirjopyykki Siliävät - hienopyykki Villa 4,5 kg 2 kg 1 kg Linkous Enintään FLS 502 FLS 602 SUOMI Tekniset tiedot 500 kierr./min. 600 kierr./min. Tämä laite täyttää EN:n asettamat määräykset 89/336/EU, 73/23 EU.

Asennus Pakkauksen purkaminen Tarvikkeet Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

Pienennysnippa 3/4"- 1/2" Suodatin asennettavaksi tuloletkun ja vesihanan väliin.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle. Huolehdi, että lapset eivät leiki pakkausmateriaalilla. Kuljetustuet Pesurumpu on lukittu kuljetustuilla, jotta se ei vahingoittuisi kuljetuksen aikana. Nämä tuet tulee poistaa ennen koneen liittämistä verkkoon.

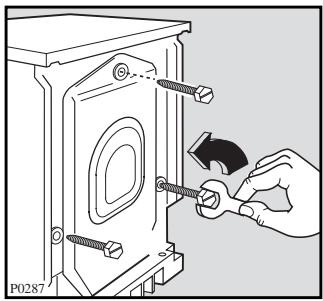

1. Irrota ja poista koneen takasivulla oleva

oikeanpuoleinen ruuvi (käytä ruuviavainta).

2. Pane koneen ja lattian väliin kappale

polystyreenipakkausta.

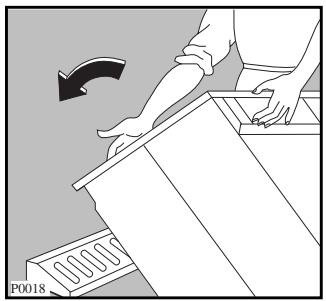

3. Kallista kone takaosan varaan ja varmista, etteivät

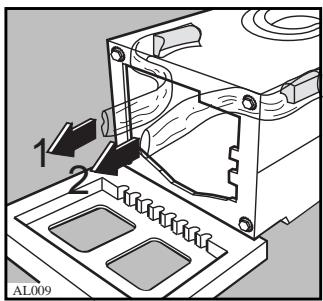

5. Poista vasemmanpuoleinen polyeteenipussi (1)

vetämällä sitä varovasti koneen keskikohtaan päin.

6. Poista samalla tavalla oikeanpuoleinen

polyeteenipussi (2) vetämällä sitä koneen keskikohtaan päin.

7. Poista polystyreenialusta ja nosta kone pystyyn.

8. Irrota ja poista koneen takasivulla olevat kaksi

viimeistä ruuvia. Työnnä 3 koneen takana sijaitsevaa suojatulppaa kolmeen tyhjään ruuvireikään. HUOM! Kannattaa säilyttää kaikki pakkauksen sisäosat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle.

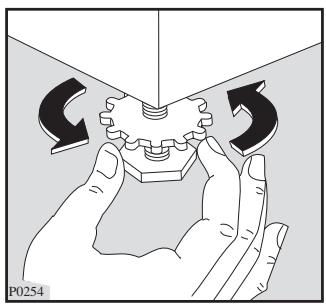

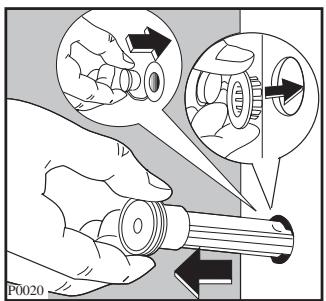

P0020 SUOMI Sijoitus Sijoita kone tukevasti tasaiselle alustalle. Kone ei saa koskettaa seinää eikä muita kalusteita. Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja. Tasainen sijoitus Koneen tulee seistä kiinteällä ja tasaisella alustalla, jotta se toimisi moitteettomasti. Säädä koneen alla olevat säätöjalat. Kiristä lopuksi lukitusmutterit ruuvimeisselillä koneen pohjaa vasten. Linkouksen aikana tärinä on normaalia ja väistämätöntä. Erityisesti, mikäli konetta ei ole sijoitettu tasaisesti. P0254 P0509 Vesiliitäntä Aseta kumitiiviste ja kytke vedentuloletku hanaan 3/4" kierteellä. Vedentuloletkua ei saa jatkaa. Jos se on liian lyhyt, ja haluat muuttaa vesihanan paikkaa, vaihda tuloletku uuteen erikoisvalmisteiseen letkuun.

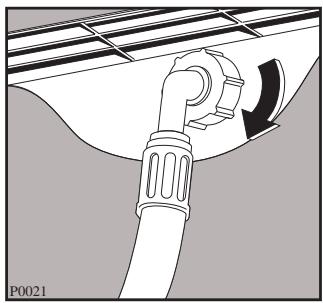

AL013 Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen. Muista tarkistaa liitosten vedenpitävyys. P0021

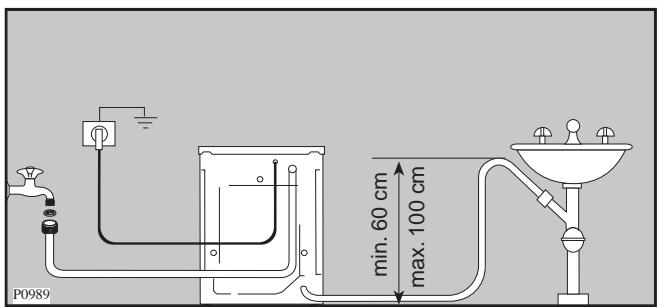

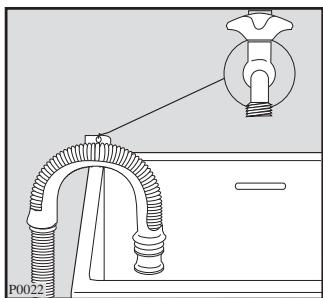

Viemäriliitäntä Tyhjennysletkun pää voidaan sijoittaa kolmella eri tavalla: Pesualtaan reunan yli: tällöin letku on kiinnitettävä tukevasti paikoilleen, joko koukulla seinään tai esim. sitomalla se vesihanaan. P0022 Suoraan tyhjennysputkeen: on hyvä käyttää 65 cm korkeaa putkea. Putki ei missään tapauksessa saa olla lyhyempi kuin 60 cm eikä pitempi kuin 80 cm. Tyhjennysletkun päässä tulee aina olla ilmarako, ts. putken sisähalkaisijan tulee olla suurempi kuin tyhjennysletkun ulkohalkaisija. ø 40 mm 60-80 cm P0990 Sähköliitäntä Kone liitetään 220-230 V sähköverkkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta.
