Varumärke	Vevor
Modell	GT-SFD60D-E
Produkttyp	Tät LED-armatur
Strömförsörjning	AC 220-240 V, 50/60 Hz
Effekt	40 W / 50 W / 60 W (justerbar på 3 nivåer)
Färgtemperatur	5000 K (kallt vitt ljus)
Ljusflöde	5400 lm / 6400 lm / 7400 lm (justerbar på 3 nivåer)
Skyddsklass	IP65 (vattentät och dammtät)
Mått	4 fot (ca 120 cm)
Vikt	Cirka 2 kg
Installation	Ytmontering, kräver en kvalificerad person
Huvudfunktioner	Tät LED-belysning, justerbar effekt och ljusstyrka, lämplig för inom- och utomhusbruk
Säkerhet	Stäng av strömmen före installation, använd inte med dimmer, täck inte med värmeisolering
Underhåll och rengöring	Rengör med en torr och icke-slipande trasa, koppla bort före alla åtgärder
Reservdelar och reparerbarhet	Reparation av fackman, kontakta Vevors kundtjänst
Garanti	Tillverkargaranti enligt villkor, reparation eller utbyte vid defekt
Överensstämmelse	Certifierad enligt FCC Part 15, EU-direktiv WEEE

Vanliga frågor - GT-SFD60D-E Vevor

Hur installerar man armaturen GT-SFD60D-E?

Stäng av strömmen. Öppna metallöglorna, lyft på locket, ta bort ljuspanelen genom att trycka på plastöglorna. Fäst fästet i taket eller väggen, anslut kablarna enligt schemat, sätt sedan tillbaka panelen och stäng locket. Installationen ska utföras av en kvalificerad person.

Kan jag använda denna armatur med en dimmer?

Nej, denna produkt lämpar sig inte för dimrar. Användning av dimmer kan skada armaturen.

Vad är maximal effekt för denna modell?

Effekten är justerbar på tre nivåer: 40 W, 50 W och 60 W. Maximal effekt är 60 W.

Är denna armatur lämplig för utomhusbruk?

Ja, tack vare sin skyddsklass IP65 är den motståndskraftig mot vatten och damm, vilket gör den lämplig för utomhusbruk.

Hur justerar man ljusstyrkan?

Ljusstyrkan justeras via en strömbrytare eller väljare (ingår inte i manualen) som gör det möjligt att välja mellan 5400 lm, 6400 lm och 7400 lm. Se manualen för mer information.

Vad gör jag om lampan inte tänds?

Kontrollera strömkablarna och anslutningarna. Se till att strömmen är korrekt ansluten och att brytaren inte har löst ut. Om problemet kvarstår, kontakta Vevors kundtjänst.

Kan man täcka armaturen med isoleringsmaterial?

Nej, produkten lämpar sig inte för att täcka värmeisolerande material. Detta kan orsaka överhettning.

Vilken färgtemperatur har denna LED?

Färgtemperaturen är 5000 K, vilket motsvarar kallt vitt ljus.

Är armaturen förenlig med europeiska standarder?

Ja, den är förenlig med direktivet 2012/19/EU (WEEE) och FCC-standarder. Symbolen med en överkryssad soptunna indikerar att den inte ska kastas med hushållsavfall.

Var hittar man teknisk support eller lämnar reklamation?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Adress: Shuangcheng Road 803 Nong 11 Hao 1602A-1609 Shi, Baoshan District, Shanghai, Kina.

BRUKSANVISNING GT-SFD60D-E Vevor

Teknisk Support och e-garanticertifikat

	Varning - För att minska risken för skada måste användaren instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är före följande två villkor: (1) Den här enheten får inte orsaka skad störningar och (2) den här enheten måste acceptera alla mott störningar, inklusive störningar som kan orsaka oönskad funktio
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g produkten och alla tillbehör märkta med denna symbol. Produk märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater .

WARNINGS

50-Läs bruksanvisningen noggrant innan du installerar eller använder produkten.
51-Läs och följ tekniska specifikationer och symboler innan installation anges på produktförpackningen.
52-Se till att strömmen är avstängd före installation.
53-Produkten är inte lämplig för dimmer.
54-Produkten är inte lämplig för att täcka värmeisolerande material.
55-Släng inte med hushållsavfallet. fråga din lokala kommun om vägen utnyttjande.
56-Produkten måste vara installerad och huvudsaklig hyrs av kvalificera person.

GARANTI VILLKOR

22-Om något defekt på grund av felaktig produkt uppstår inom garantiperioden ansvarar företaget för reparation. Om reparation inte är möjlig kan företaget byta ut produkten.
23-Garantin gäller endast under förutsättning att produkten har hanterat korrekt i enlighet med varningarna, symbolerna och/eller tekniska

specifikationer som anges på kartongen eller bruksanvisningen.

24-Företaget ansvarar inte för skador som uppstår på grund av felakti användning av produkten.

SPECIFICATION PARAMETERS

Modell	GT-SFD60-U	GT-SFD60-E	GT-SFD60D-U	GT-SFD60D-E
Inmatning	AC120V 60Hz	AC220-240V 50/60Hz	AC120V 60Hz	AC220-240V 50/60Hz
Kraft	60W		40W / 50W / 60W (tredje växelns effekt justerb
Färgtemperatur	5 000 K		5 000 K
L uminöst flöde	7400 LM		5400LM / 6400LM / 7400L (Tredje nivåns ljusstyrka justerbar)
IP rating	IP65		IP65
Produktstorlek	4 FT		4 FT

INSTALLATION STEPS

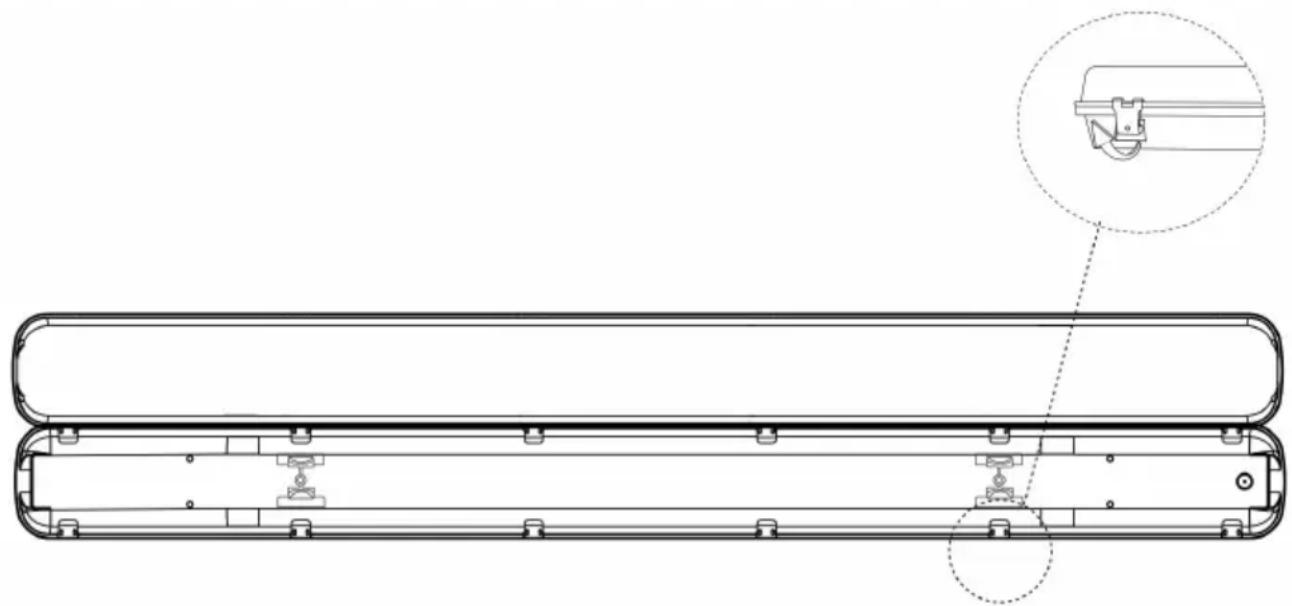

1. Öppna alla metallspännen och lyft upp locket.

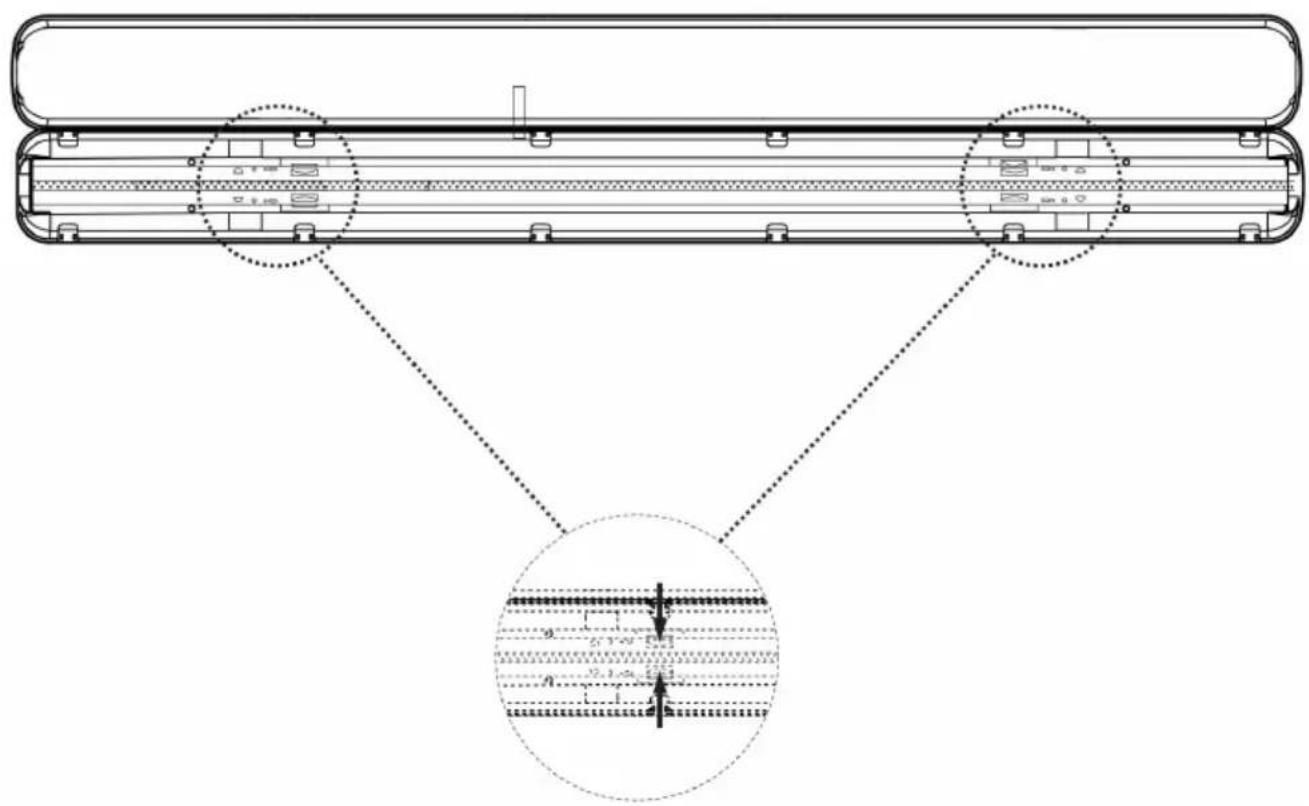

1. hitta två plastspännen, tryck och tryck dem mot m för att ta bort ljuspanelen.

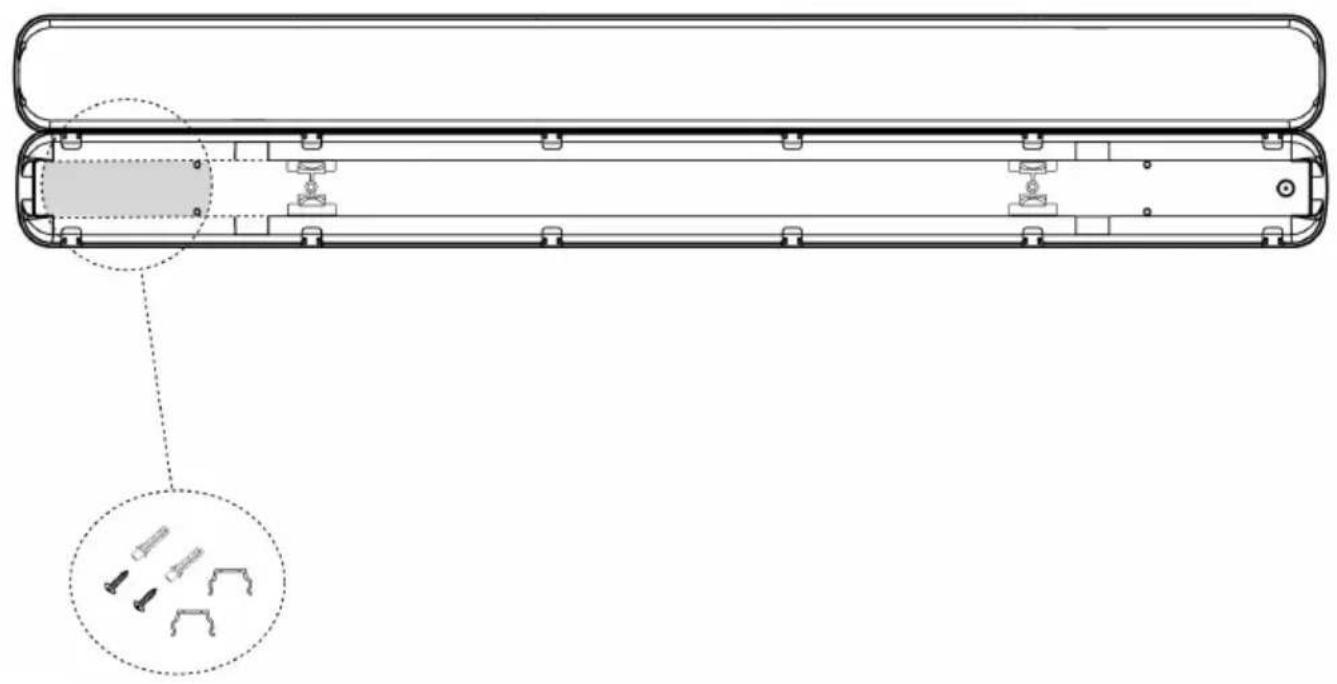

1. Tillbehören finns längst ner.

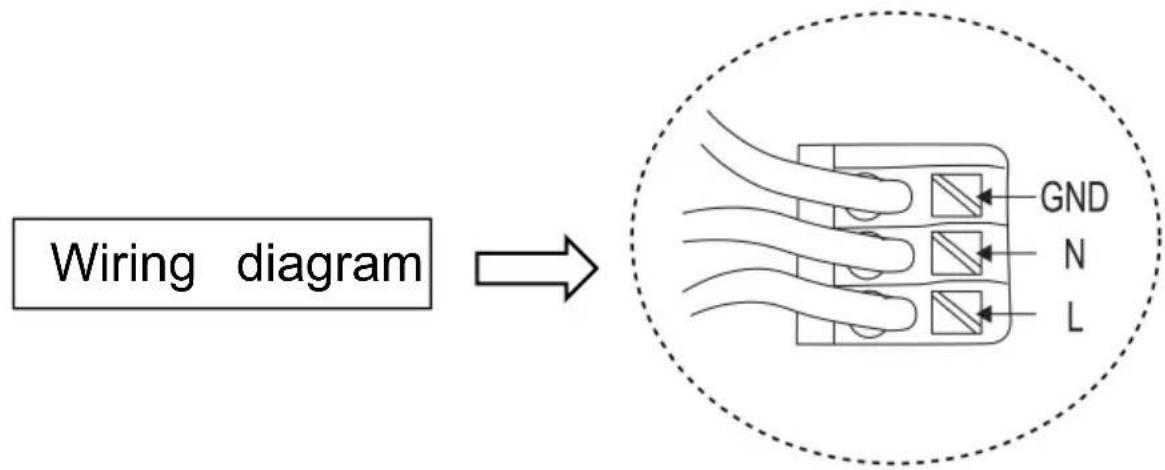


FCC STATEMENT

Eventuella ändringar eller modifieringar som inte uttryckligen godkänts a den delvis ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen.

Denna enhet överensstämmer med del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

(1) Den här enheten får inte orsaka skadliga störningar, och
(2)denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Obs: Denna utrustning har testats och befunnits överensstämma med gränserna för en digital enhet av klass B, i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mo skadliga störningar i en bostadsinstallation. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikation. Dock. radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmana användaren att försöka korrigera störningarna genom en eller flera av följande åtgärder:

Omorientera eller flytta mottagningsantennen. Öka avståndet mellan

utrustningen och mottagaren.

Anslut utrustningen till ett uttag på en annan krets än den som motta är ansluten till.

Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Denna utrustning överensstämmer med FCC:s

strålningsexponeringsgränser som anges för en okontrollerad miljö.

Denna sändare får inte placeras eller fungera tillsammans med någon annan antenn eller sändare.

FAULT ANALYSIS

Frågor	Analys av orsaker	Motåtgärd
Ljuset är släck	Nätsladden är felansluten .	Anslut nätsladden korrekt
Lamporna kommer inte att passa ordentligt	Kontrollera om monteringshålen är korrekt installerade .	Borra och installera håle korrekt enligt de mått so krävs.
Ljusen är svaga.	Om spänningen är korrekt.	Använd rätt strömkälla.

Adress : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Teknisk Support och e-garanticertifikat
