Produkttyp	LED-tät armatur
Varumärke	Vevor
Modell	GT-SFD60-E
Strömförsörjning	AC 220-240V, 50/60 Hz
Effekt	40 W / 50 W / 60 W (justerbar i 3 nivåer)
Färgtemperatur	5000 K (kallvitt)
Ljusflöde	5400 lm / 6400 lm / 7400 lm (justerbar)
Skyddsklass	IP65 (damm- och vattentät)
Längd	4 fot (cirka 1220 mm)
Höljesmaterial	Aluminium och polykarbonat
Installation	Ytmontering, direktanslutning till elnätet
Dimmerkompatibilitet	Ej kompatibel
Efterlevnad	FCC Part 15, WEEE-direktivet
Användning	Inomhus och utomhus (IP65)
Garanti	1 år (uppskattning)
Ingående tillbehör	Monteringssats (skruvar, pluggar)
Netto vikt	Cirka 2 kg
Driftstemperatur	-20°C till 40°C
Certifieringar	CE, FCC

Vanliga frågor - GT-SFD60-E Vevor

Hur installerar jag Vevor GT-SFD60-E-armaturen?

Följ stegen: 1) Öppna alla metallöglor och lyft bort locket. 2) Hitta två plastöglor, tryck in dem och skjut dem mot mitten för att ta bort ljuspanelen. 3) Tillbehören finns längst ner. 4) Anslut strömkabeln enligt det medföljande kopplingsschemat. Se till att strömmen är avstängd före installation.

Kan jag använda en dimmer med denna armatur?

Nej, produkten är inte kompatibel med dimmer. Användning av dimmer kan skada armaturen eller orsaka funktionsfel.

Hur justerar jag effekt eller ljusstyrka?

Modellen GT-SFD60-E har tre justerbara effektnivåer (40W, 50W, 60W) och tre ljusstyrkenivåer (5400lm, 6400lm, 7400lm). Använd väljaren på höljet för att välja önskad nivå.

Vilken färgtemperatur har denna LED?

Färgtemperaturen är 5000 K, vilket motsvarar kallvitt ljus, idealiskt för arbetsområden eller allmänbelysning.

Vad gör jag om lampan inte tänds?

Kontrollera först strömkabelanslutningen: se till att den är korrekt ansluten och att spänning finns. Se tabellen för felsökning i manualen: om anslutningen är felaktig, anslut den korrekt. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör jag armaturen?

Använd en mjuk och torr trasa för att rengöra ytan. Använd inte vatten eller slipande rengöringsmedel. Se till att enheten är urkopplad före rengöring.

Vilka är de exakta måtten på armaturen?

Armaturen är 4 fot (cirka 1220 mm) lång. Exakta mått anges inte, men bredd och höjd är typiska för en tät LED-lampa (cirka 70 mm bred och 40 mm hög).

Är denna produkt lämplig för utomhusbruk?

Ja, tack vare sin IP65-klassificering är den damm- och vattentät, vilket gör den lämplig för utomhusbruk som under ett tak eller i ett garage.

Finns det garanti på produkten?

Vevor erbjuder vanligtvis ett års garanti på sina produkter. Vid defekter, kontakta kundtjänst via www.vevor.com/support för reparation eller utbyte.

Kan jag byta ut LED om den är defekt?

Nej, ljuskällan är integrerad och kan inte bytas ut. Vid fel måste hela armaturen bytas ut enligt garantin.

BRUKSANVISNING GT-SFD60-E Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

LED VATTENTÄT ARMATUR MANUELL

MODELL: GT-SFD60-U / GT-SFD60-E GT-SFD60D-U / GT-SFD60D-E

	Varning - För att minska risken för skada måste användaren instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är före följande två villkor: (1) Den här enheten får inte orsaka skad störningar och (2) den här enheten måste acceptera alla mott störningar, inklusive störningar som kan orsaka oönskad funktio
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g produkten och alla tillbehör märkta med denna symbol. Produk märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater .

WARNINGS

50-Läs bruksanvisningen noggrant innan du installerar eller använder produkten.
51-Läs och följ tekniska specifikationer och symboler innan installation anges på produktförpackningen.
52-Se till att strömmen är avstängd före installation.
53-Produkten är inte lämplig för dimmer.
54-Produkten är inte lämplig för att täcka värmeisolerande material.
55-Släng inte med hushållsavfallet. fråga din lokala kommun om vägen utnyttjande.
56-Produkten måste vara installerad och huvudsaklig hyrs av kvalificera person.

GARANTI VILLKOR

22-Om något defekt på grund av felaktig produkt uppstår inom garantiperioden ansvarar företaget för reparation. Om reparation inte är möjlig kan företaget byta ut produkten.
23-Garantin gäller endast under förutsättning att produkten har hanterat korrekt i enlighet med varningarna, symbolerna och/eller tekniska

specifikationer som anges på kartongen eller bruksanvisningen.

24-Företaget ansvarar inte för skador som uppstår på grund av felakti användning av produkten.

SPECIFICATION PARAMETERS

Modell	GT-SFD60-U	GT-SFD60-E	GT-SFD60D-U	GT-SFD60D-E
Inmatning	AC120V 60Hz	AC220-240V 50/60Hz	AC120V 60Hz	AC220-240V 50/60Hz
Kraft	60W		40W / 50W / 60W (tredje växelns effekt justerb
Färgtemperatur	5 000 K		5 000 K
L uminöst flöde	7400 LM		5400LM / 6400LM / 7400L (Tredje nivåns ljusstyrka justerbar)
IP rating	IP65		IP65
Produktstorlek	4 FT		4 FT

INSTALLATION STEPS

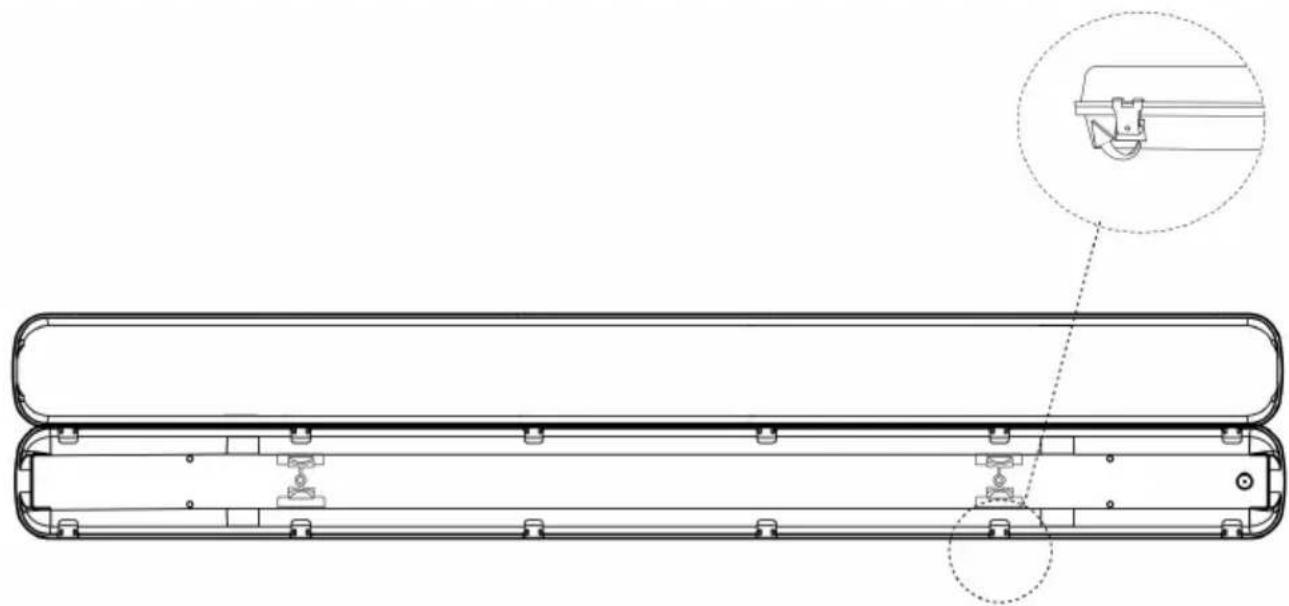

1. Öppna alla metallspännen och lyft upp locket.

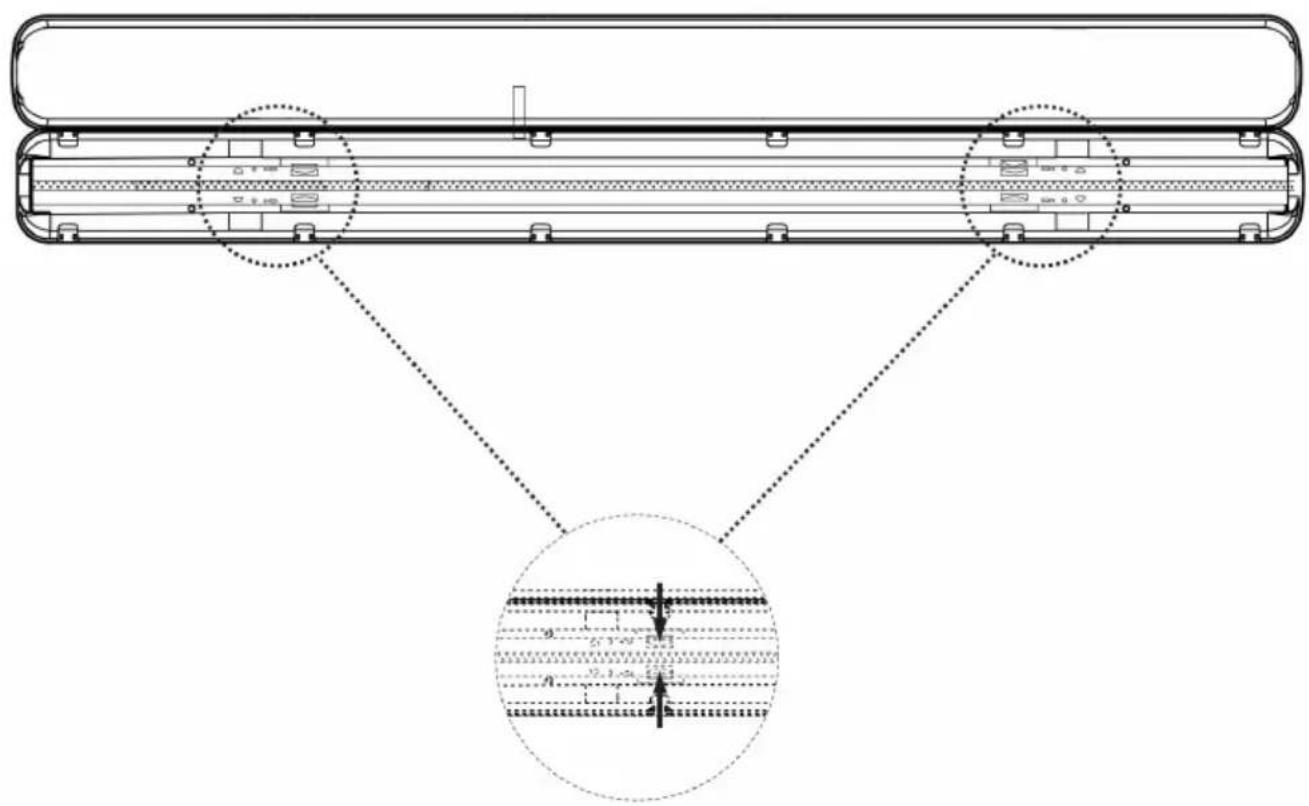

1. hitta två plastspännen, tryck och tryck dem mot m för att ta bort ljuspanelen.

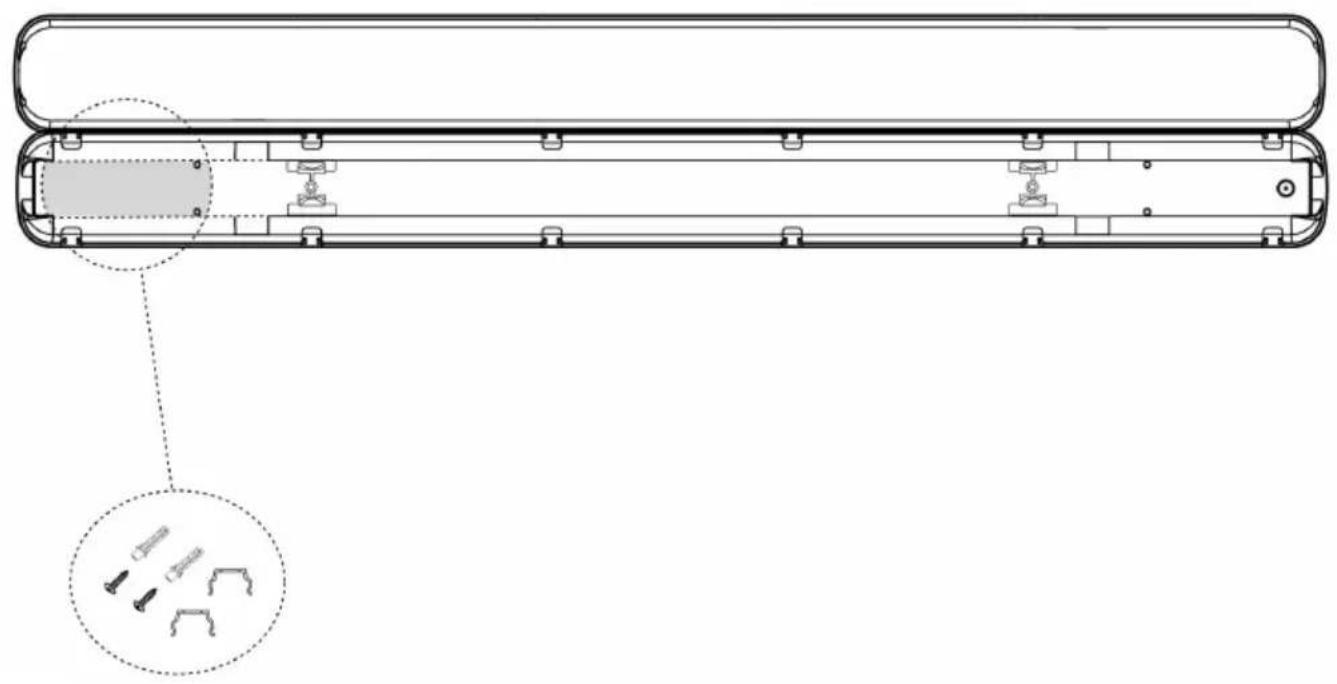

1. Tillbehören finns längst ner.

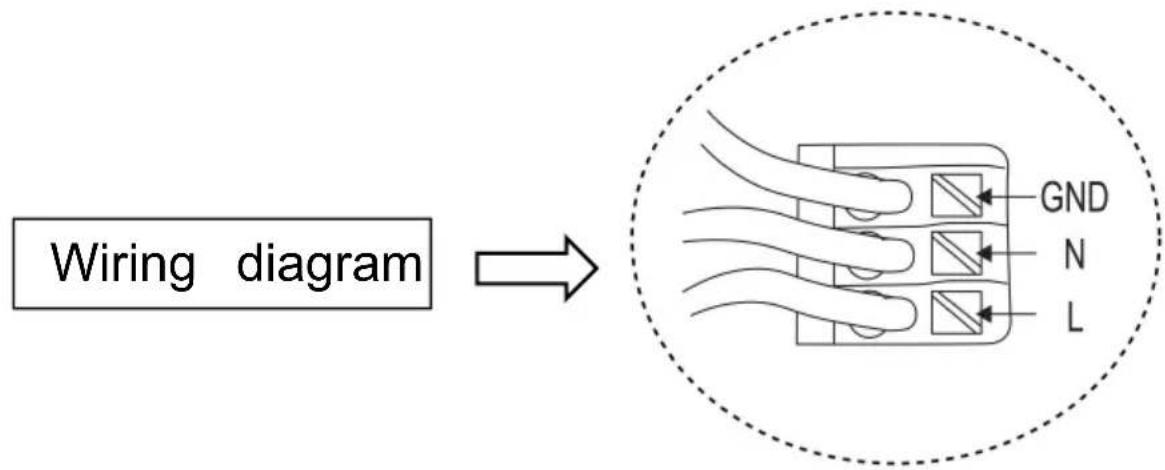


FCC STATEMENT

Eventuella ändringar eller modifieringar som inte uttryckligen godkänts a den delvis ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen.

Denna enhet överensstämmer med del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

(1) Den här enheten får inte orsaka skadliga störningar, och
(2)denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Obs: Denna utrustning har testats och befunnits överensstämma med gränserna för en digital enhet av klass B, i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mo skadliga störningar i en bostadsinstallation. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikation. Dock. radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmana användaren att försöka korrigera störningarna genom en eller flera av följande åtgärder:

Omorientera eller flytta mottagningsantennen. Öka avståndet mellan

utrustningen och mottagaren.

Anslut utrustningen till ett uttag på en annan krets än den som motta är ansluten till.

Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Denna utrustning överensstämmer med FCC:s

strålningsexponeringsgränser som anges för en okontrollerad miljö.

Denna sändare får inte placeras eller fungera tillsammans med någon annan antenn eller sändare.

FAULT ANALYSIS

Frågor	Analys av orsaker	Motåtgärd
Ljuset är släck	Nätsladden är felansluten .	Anslut nätsladden korrekt
Lamporna kommer inte att passa ordentligt	Kontrollera om monteringshålen är korrekt installerade .	Borra och installera håle korrekt enligt de mått so krävs.
Ljusen är svaga.	Om spänningen är korrekt.	Använd rätt strömkälla.
