XRJ3LX1 - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Slushmaskin (slush)
Märke	Vevor
Modell	XRJ3LX1
Skålkapacitet	3 liter
Antal skålar	1
Mått (L × D × H)	20 × 51 × 52 cm
Skålens material	Rostfritt stål
Rekommenderad vätsketemperatur	Min. 20°C / Max. 32°C
Matningsspänning	220-240 V ~
Frekvens	50/60 Hz
Huvudfunktioner	Slush, Margarita, Glass, Isdryck
Digital display	Ja (temperatur och felkoder)
Kontroll	Pekskärm med knapparna SET, +, -
LED-belysning	Ja, avstängbar
Ljudnivå	Mindre än 65 dB
Underhåll och rengöring	Avtagbara delar (skål, lock, kran, omrörare) kan rengöras för hand
Säkerhet	Skydd mot överspänning och underspänning (koder E1, E2), motorströmdetektering (E3)
Garanti	Teknisk support via www.vevor.com/support
Ingående tillbehör	Droppbricka, avloppsslang, rengöringsborste
Avsedd användning	Professionell (restauranger, barer) och intensiv användning

Vanliga frågor - XRJ3LX1 Vevor

Hur startar jag maskinen XRJ3LX1?

Se till att du har hällt en lämplig blandning (socker ≥ 15%) i skålen. Anslut enheten, tryck på huvudströmbrytaren, tryck sedan på SET-knappen tills 'SLS' visas för att aktivera slush-läget. Använd + eller - för att justera konsistensen.

Vilka typer av drycker kan jag förbereda?

Du kan förbereda slush (granité), margarita (med alkohol 10-45%), glass eller isdrycker. Blandningen måste innehålla minst 15% socker eller 10% juicepulver.

Hur rengör jag maskinen efter användning?

Töm skålen, demontera kranen, skålen och locket. Rengör alla delar med ljummet vatten och ett milt desinfektionsmedel (t.ex. 2% natriumhypoklorit). Skölj noggrant och torka. För snabb rengöring, använd CLEAN-läget med vatten.

Vad gör jag om maskinen visar 'LL'?

Koden 'LL' indikerar ett problem med temperatursensorn: antingen en öppen anslutning (visar LL) eller en kortslutning (visar HH). Kontrollera sensorns anslutningar och byt ut den vid behov.

Hur åtgärdar jag felkoden E1 eller E2?

E1 betyder nätöverspänning, E2 underspänning. Använd en spänningsstabilisator eller ändra larmparametrarna genom att hålla SET i 3 sekunder, ställ sedan in värdet på 0 med konsistensknappen.

Varför producerar maskinen ingen is?

Kontrollera att huvudströmbrytaren är påslagen och att SLS-läget är aktiverat. Se till att kondensorn är ren och att maskinen är placerad på en väl ventilerad plats. Justera konsistensen med knapparna + eller -.

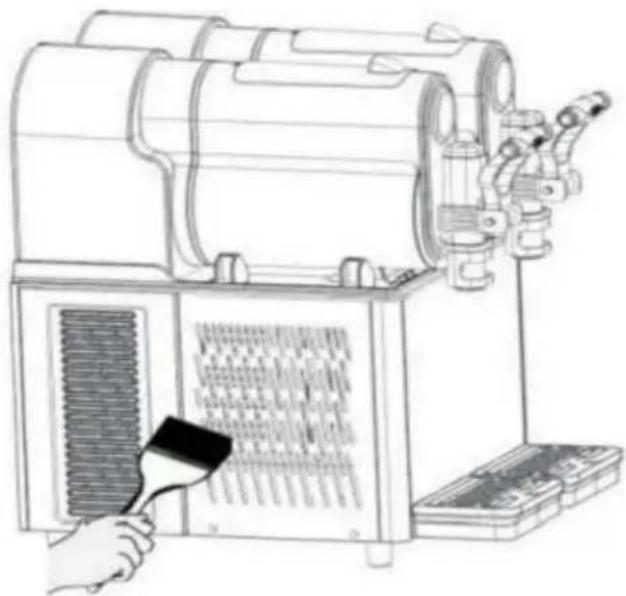

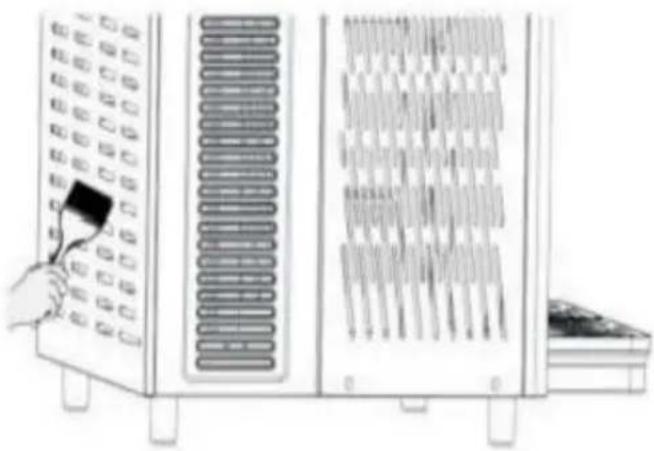

Hur underhåller jag kondensorn?

Kondensorn måste rengöras regelbundet av en professionell. Demontera sidopanelerna och använd en torr borste för att ta bort damm. Använd aldrig vatten.

Kan jag använda endast vatten i maskinen?

Nej, endast vatten är förbjudet. Blandningen måste innehålla minst 15% socker eller en motsvarighet för att undvika att skada skruvarna och motorn.

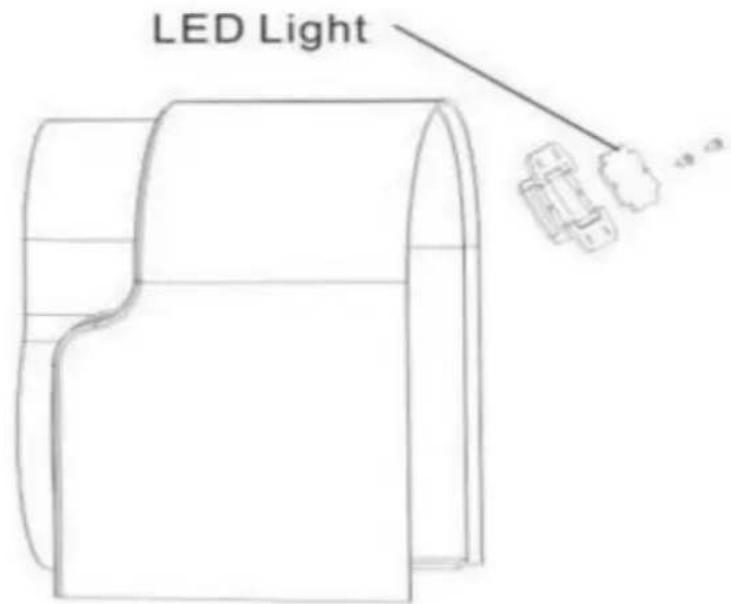

Hur byter jag LED-lampan?

Koppla ur maskinen, öppna den lilla bakpanelen, ta bort den defekta lampan och installera en ny LED-lampa. Stäng panelen försiktigt.

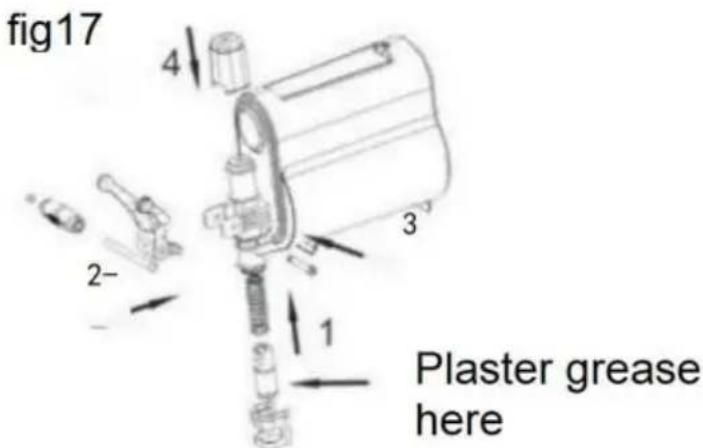

Vad gör jag om kranen läcker?

Applicera vaselin (livsmedelsfett) på kranens tätning. Om läckan kvarstår, byt ut tätningsringen. Kontrollera också att kranen är korrekt insatt.

BRUKSANVISNING XRJ3LX1 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLUSH MASKIN

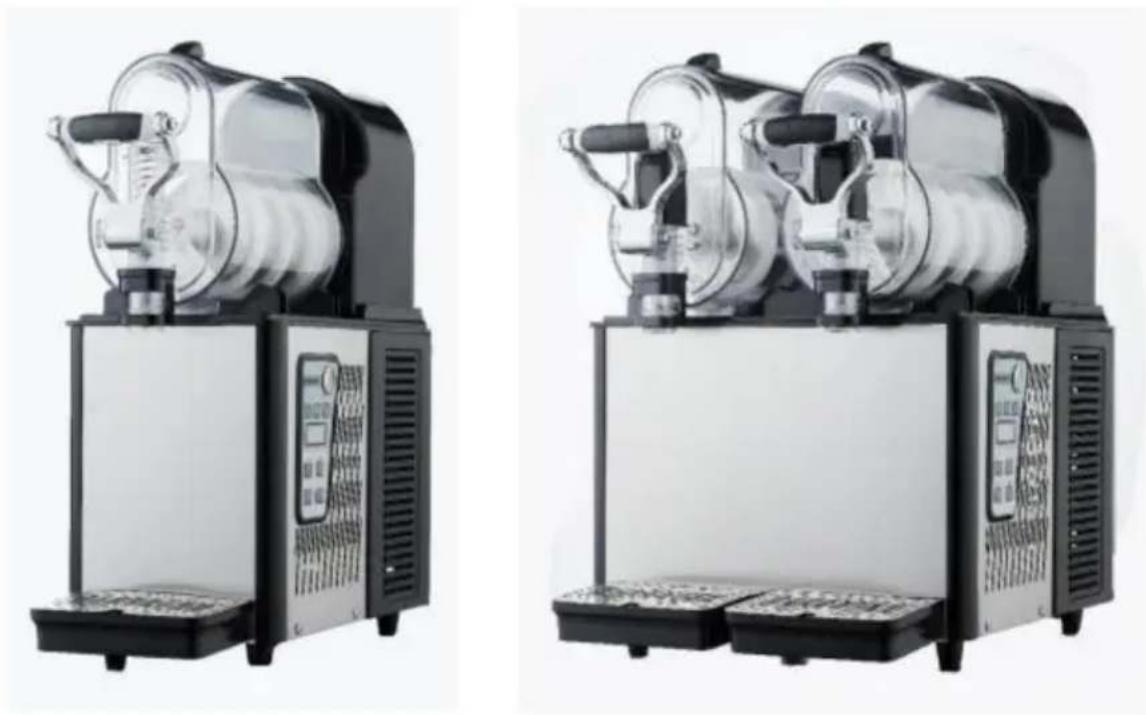

MODELL: XRJ3LX1 XRJ3LX2

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	FÖRSIKTIGHET:Ändringar eller modifieringar är inte uttryckligen godkända av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt inte uttryckligen godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet enligt del 15 av FCC-regler, dessa gränser är utformade för att tillhandahålla rimliga skydd mot skadliga störningar i ett boende installation.Denna produkt genererar, använder och kan utstråla radiofrekvenser energi, och om den inte installeras och används i enlighet med instruktioner, kan orsaka skadliga störningar på radio kommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV mottagning, vilket kan fastställas genom att stänga av produkten och vidare uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgårder. • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.
	Denna produkt omfattas av bestämmelserna i EU-direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingspla för återvinning av elektriska och elektroniska apparater

Instruktioner

Tack så mycket för att du valde den här slushmaskinen. Slushmaskinen är en typ av maskin och utrustning som ofta används inom livsmedelsindustrin och cateringindustrin, det är främst genom fryst juice, mjölk eller yoghurt och andra drycker frysta till en sorbet, och kommer skäras till fina partiklar genom skrapan, gjord av snöis med mjuk smak! Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Innehåll

1. Introduktion 1.1 Tillverkare 1.2 Operatör 1.3

1.3.1 Funktion och innehåll 1.3.2 Vem ska läsa manualen 1.3.3 Hur man förvarar manualen 2. Maskinbeskrivning 2.1

Användning

2.2 Huvudkomponent 2.3

Tekniska data

2.4 Kontrollpanel 3.

Säkerhetsmanual 4.

Transport och förvaring 4.1 Packning

4.2 Transport

4.3 Förvaring 5.

Installation

5.1 Reservdelslista

5.2 Läge att installera 5.3

Hantering av förpackningsmaterial 5.4

Anslut ström 6. Drift 6.1

Förbereda

material och röra jämnt. 6.2 Starta en 1-skåls slushmaskin.

Maskinmodell: XRJ 3L*1. 6.3 Starta en 2-skåls slushmaskin. 6.4

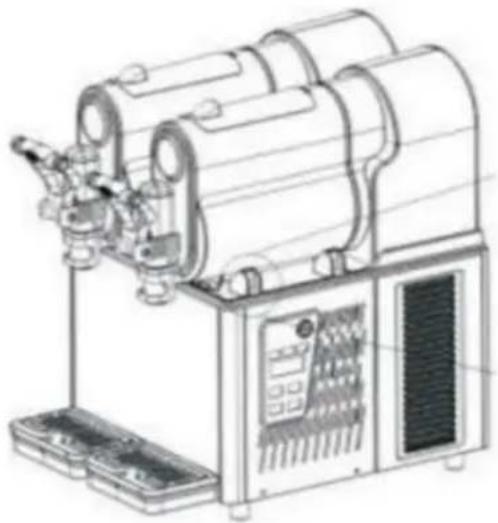

7.3 Ta ut skålen och locket.

7.4 Rengör och desinficera delar. 7.6

Rengöringssteg.

7.9.1 Rengöring av kondensorn för slushmaskin med en skål. 7.9.2

Rengöring av kondensorn för slushmaskin med två skålar. 7.10

Schemalagt underhåll.

1. Avfallsbehandling. 9.

Felsökning. 9.1 Felkoder

och lösningar för slushmaskin.

9.1.1. När tempereringen är ansluten visas "LL". 9.1.2. Temperaturen är kortsluten och den visar "LL". 9.1.3. När nätspänningen är för hög slutar maskinen att fungera och genererar en larmkod "E1 Err". 9.1.4. När nätspänningen är för låg slutar maskinen att fungera och genererar en larmkod "E2 Er". 9.1.5. Den uppmätta motorströmmen är för hög, strömkanalen genererar ett larm och skyddar avstängning, displaykoden är E3 Err. 10. Intelligent elektroniskt ventilsystem. 11. Slushmaskin explosiv diagram.

1. Introduktion.

1.1 Tillverkare.

Tillverkarens uppgifter finns på typskylten.

1.2 Operatör

Baserat på olika applikationer finns det två typer av personer.

Användare

I enlighet med hälsostandard tränade människor tvångstekniker,

Vet alla för att distribuera slask har följande förmåga efter att ha läst denna manual:

Placera och byt slushmaskin Dispensera produkterna på rätt sätt

Specialiserade tekniska personer

Studerade denna manual och tränade hur man installerar, använder och underhåller denna slushmaskin;

Vid allvarliga fel, kan reparera slaskmaskinen och känna till denna manual väl

Behärska all information i manualen och kan förklara diagram och grafer korrekt; Känna till viktiga

hygienkunskaper väl, förhindra att olyckor inträffar, känna till teknisk och säkerhetsstandard Har erfarenhet av att serva denna typ av slaskmaskin.

Bemästra behandlingsåtgård till akut. in separerad säkerhetsanordning och använd maskinen på rätt sätt

Människor är förbjudna att använda maskinen som inte överensstämmer med ovanstående krav

Användare måste läsa denna manual noggrant innan användning.

1.3.1 Funktion och innehåll

Erbjud viktig information om användning och installation

1.3.2 Vem ska läsa manualen

Användare och specialiserade tekniska personer.

Denna manual är en oskiljaktig del av maskinen.

Så den måste levereras till köparen när den säljs.

1.3.3 Hur man förvarar manualen

Manualen måste placeras nära maskinen och förvaras intakt och tydlig.

2. Maskinbeskrivning

2.1

Användning: Denna maskin används speciellt för att göra slush. Om den används för att tillverka mejeriprodukter och andra livsmedel, måste skålens materialtemperatur testas och följa maskinens nuvarande regler och standard.

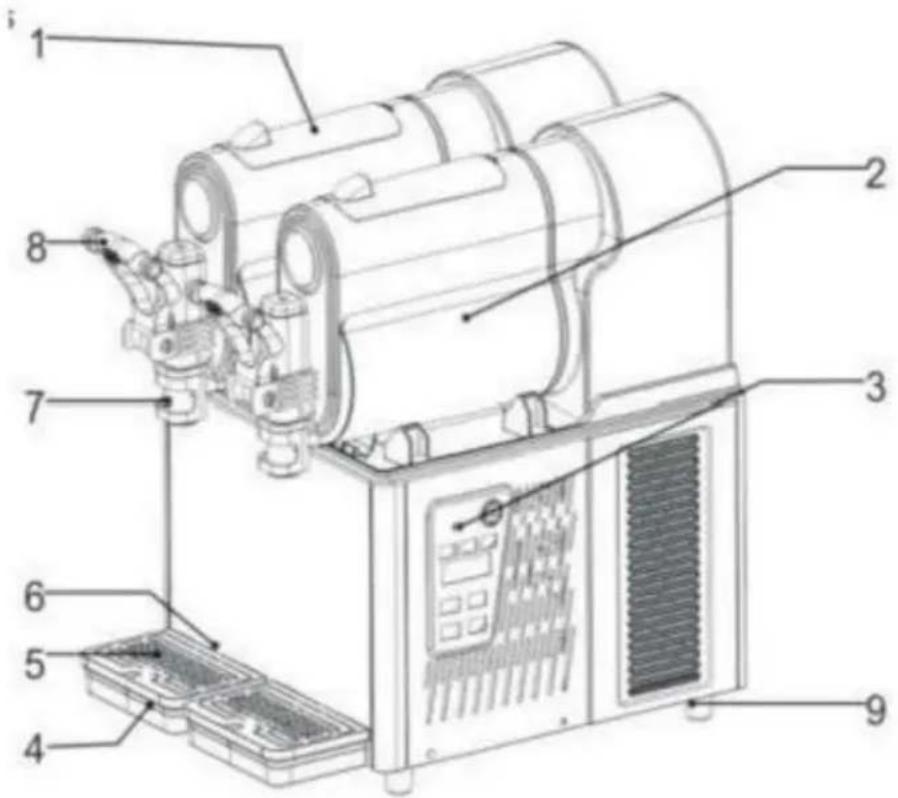

2.2 Huvudkomponent

1.Skåltak2.Skål3. Kontrollpanel 4.Droppbricka5. Droppbricka lock

6. Avloppsslang7. Tryckpå 8. Hantera9. Maskinfot

I den här bruksanvisningen betyder punkterna enligt nedan:

XRJ3LX1, slushmaskin med en skål

XRJ3LX2, slushmaskin med två skålar

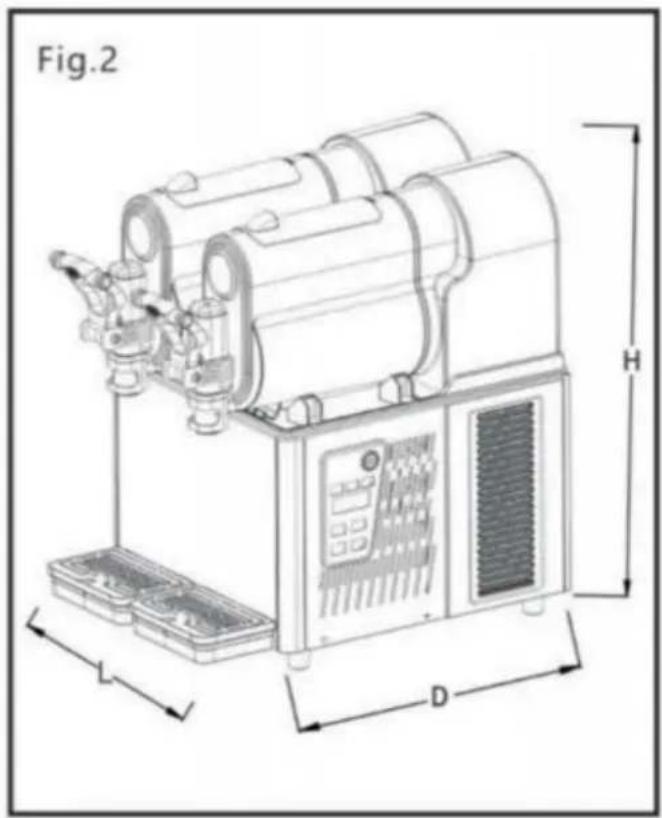

2.3 Tekniska data

Läge	XRJ3LX1	XRJ3LX2
StorlekL*D*H (CM)	20x51x52	36X51x51,5
Nettovikt (kg) (tom skål)	Se namnskylt
Effekt (w)	Se namnskylt
Vätsketemperatur	Min:20ÿ/68 ÿ Max:32ÿ/89 ÿ
Skål	1	2
Skål (L)	3	6
Driftljud	<65 decibel
Klimat	N

Varje förändring eller ökning måste godkännas och verkställas av Tillverkning.

Slush-maskindelar och kondensorns installation, slush-maskinfelsökning och underhåll ska utföras av tillverkarens professionella personer med närstående erfarenhet. Utan erfarna personer som övervakar eller guidar kan slush-maskinen inte användas av funktionshindrade, sensuellt funktionshindrade, psykiskt funktionshindrade personer som saknar erfarenhet och kunskap. Barn måste vara försiktiga när de leker i närheten av maskinen. När maskinens tråd går sönder måste den bytas ut av tillverkarens yrkesverksamma eller personer med liknande erfarenhet.

Vid maskinskrapning måste den levereras och hanteras av närstående myndighetsinstitution.

4. Transport och förvaring

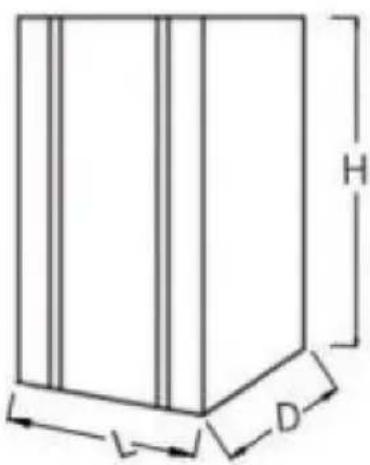

4.1 Packning

Trälåda, konturerat skum & samla. Förpackningsstorlek (ungefärlig)

	Bredd (L)	Djup (D)	Bight(H)
XRJ3LX1	310 min	700 mm	720 mm
XRJ3LX2	460 mm	695 mm	740 mm

Anmärkningar: Förpackningsstorlek och vikt är ungefärliga.

4.2 Transport

Håll uppe på avdelningen och bärs av minst två personer.

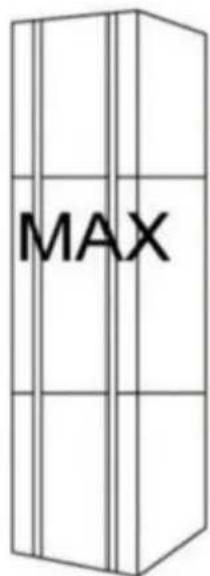

4.3 Förvaring

Observera: vänligen överskrid inte tre lager.

Fig.5

5. Installation

Slushmaskinen måste installeras inomhus med hård och slät mark under tillräckligt med ljus och ventilation (markens lutning får inte vara mer än 2 grader).

5.1 Reservdelslista

Efter rengöring och desinficering måste alla angivna delar i manualen beläggas med smörjolja.

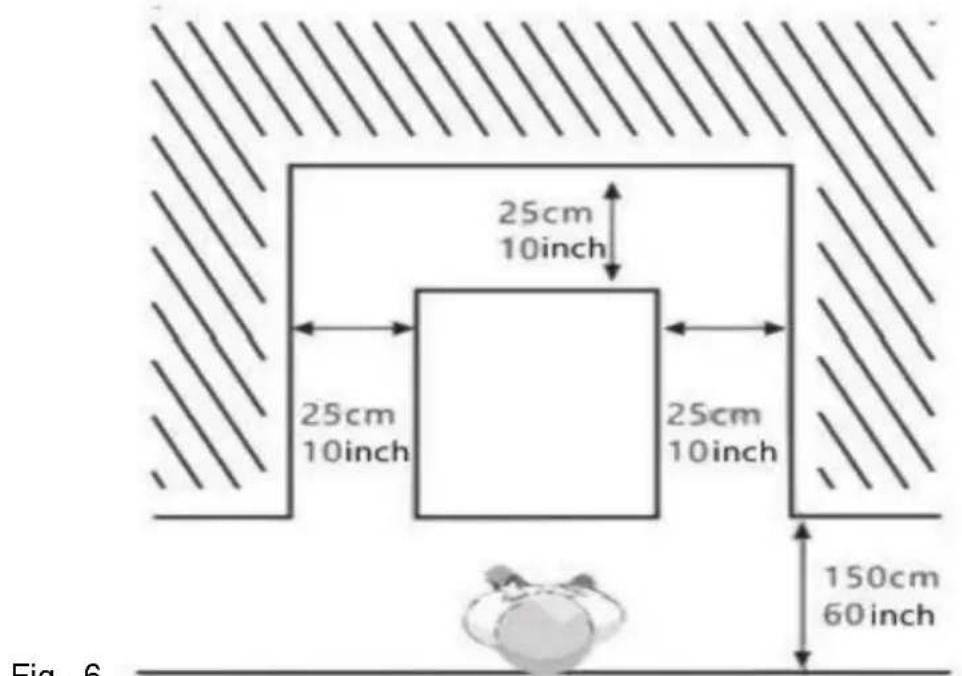

5.2 Placering att installera

Installationsposition måste hyvlas i förväg; Installationsplatsen

måste vara hård och enkel. Installationsskicket är

tillräckligt med ljus och ventilation och ren; Eluttag behövs också; Installationsavstånd från andra objekt se nedan

fig.6

Fig. 6

5.3 Hantering av förpackningsmaterial

Hantering av förpackningsmaterial separat enligt lokala regler och vi föreslår att du behåller det för att packa om och skicka i framtiden.

5.4 Anslut ström

Se till att slaskmaskinen är avstängd innan du ansluter ström. Anslut sedan till anslut ström.

Data kan refereras från maskinens baksida märkskylt.

Varning: Uttaget måste placeras inom användarens beröringsavstånd för att dra ur kontakten snabbt i nödsituationer utan att använda andra verktyg.

6. Operation

Varning

Frozen Drink(Percentage of juice powder: ≥10%)	SLS 0132°F~44.6°F (0°C~7°C)
Slushy(Percentage of sugar: ≥15%)	SLS 02 - SLS 0528°F~23°F (-2.2°C~-5.2°C)
Margarita Wine Slush(Percentage of liquor :10%-45%)	SLS 06 - SLS 1521°F~9°F (-6.2°C~-13°C)

Notera:

1. Spriten avser i allmänhet 40 volymprocent alkohol.
2. SLS xx blinkar när växeln justeras och maskinen kommer att blinka spara inställningen automatiskt efter 5

sekunder. Efter det slutar displayen att blinka och temperaturen på vätska i cylindern visas i form av Fancy Celsius, egxx F.

1. När temperaturen inuti skålarna är mycket låg, kommer det att finnas frosting på utsidan av skålarna, vilket är normalt.
2. Vid låga temperaturer kan pipen frysa. Kasta bara en borste mot pip och slush/margaritavinslask/glass rinner ut ordentligt.

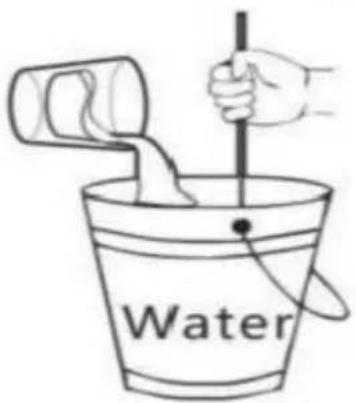

6.1 Förbereda material och röra jämnt

Endast vatten är förbjudet

Uppmärksamhet

Arbeta under tillverkarens ledning;

Späd och rör om koncentrerad vätska med vatten i en behållare

Blandningens sockerhalt bör >15 %

lägre halt skada skruvarna och växelmotorerna

Fig. 7

Om du behöver göra alkoholslam, håll lämplig procentandel alkohol i behållaren enligt dina behov. Ta bort locket enligt stegen nedan: 1. Lyft på

det övre locket; 2. Häll materialet i skålar

Varning

Het vätska kan inte läggas i (varm vätska betyder att graden överstiger 40 °C). Materialnivån får inte överstiga maximal höjdnivå. 3. Stäng

topplocket efter att du har hällt materialet

1. Varning: Innan du ansluter ström eller startar maskinen, lägg material i skål 2. Material

kan inte bara vara vatten.

1. Varning: Förbud mot att sticka hand i skål medan maskinen är igång.

6.2 Starta en 1-skåls Slush Machine Modell: XRJ3LX1. Följande kontroller finns på panelen:

A. Huvudströmbrytare: Den används för att slå på/av strömförsörjningen till hela maskinen.

B. Ljusbrytare: Den används för att sätta på/stänga av ljuset.

C. Clean-funktion: Tillsätt lämpligt vatten i förväg och klicka sedan på

Den används för att sätta på/stänga av ljuset.

C. Clean-funktion: Tillsätt lämpligt vatten i förväg och klicka sedan på

"SET"-omkopplaren

tills displayen visar "CLEAN", vilket betyder öppen

klicka på SET-omkopplaren

ännu en gång visar displayen "OFF", det betyder

stäng Clean System. När sprickorna inte är rena, använd den medföljande

handduken för att rengöra eventuell kvarvarande smuts och torka upp eventuella vattenfläckar.

D. Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Behåll

genom att klicka på SET-omkopplaren

visar displayen SLS, som används för att slå på

Slush System.

Sedan kan du klicka på "+"

för att göra slush/glass

härdare och kan också klicka på "_" för att göra slush/glass mjukare. De

maskinen kommer automatiskt att spara inställningen efter 5 sekunder.

6.3 Starta en 2-Bowl Slush Machine Modell: XRJ3LX2

Följande kontroller finns på panelen:

A. Huvudströmbrytare

Den används för att slå på/av strömförsörjningen till

hela maskinen.

B. Ljusbrytare

Den används för att tända/släcka ljuset

Rengöringsfunktion: Tillsätt lämpligt vatten i förväg,

klicka sedan på skål

eller skål 2

för att välja den skål du vill

operera. Fortsätt sedan att klicka på "SET"-knappen tills displayen visar "CLR" som betyder öppet

rent system. Efter rengöring, klicka på SET-omkopplaren ännu en gång, displayen visar "OFF" vilket betyder att stänga Clean System. Gör likadant för den andra skålen. När sprickorna inte är rena, använd den medföljande handduken för att rengöra kvarvarande smuts och torka upp eventuella vattenfläckar. D. Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Först

klicka på skål 1 eller skål 2 för att välja skål du vill använda.

Fortsätt sedan att klicka på SET-omkopplaren tills displayen visar SLS det

används för att slå på Slush System. Sedan kan du klicka på "+" för att göra

Slush/glass hårdare och kan även klicka "_" för kräm mjukare. För att göra slush/is Maskinen sparar automatiskt inställningen efter 5 sekunder. Dito för att manövrera den andra skålen.

Dra ner handtaget och slask kommer att rinna ut ur skålen

Observera: fördela slask första gången eller efter ett långt stopp, tack

extrudera och slösa lite och sedan distribuera kunder.

6.5 Nödsituation

Varning: i nödsituationer bör maskinen stängas av med ström

knappen och slå av strömmen.

Om den fryser, slå av strömmen och be att specialiserade personer hanterar. Om brand, rens

närområdet och fråga efter proffs.

7. Rengöring och underhåll

Innan du rengör eller underhåller externa delar, se till att huvuddelen är säkrad

strömbrytaren är avstängd och dra ur kontakten.

Eventuella rengörings- eller underhållsskydd behöver göras

wear(gloves.glasses chanson)baserat på lokal säkerhetsstandard

Vid rengöring eller underhåll. fungerar enligt nedan.

Använd skyddshandskar för att undvika olyckor. • Använd inte

lösningsmedel eller brandfarliga ämnen.

- Använd inte en hård eller metallsvamp för att rengöra maskinen eller delar.

- Spraya inte vätska i närliggande område.

Tvätta inte delar i diskmaskin! • Torka inte

delar i ugn eller mikrovågsugn. • Sänk inte ner maskinen i vatten.

- Spraya inte vatten direkt på maskinen. • Varmt vatten och

lämpligt rengöringsmedel kan användas (i enlighet med lokala lagar och

regler).

Efter avslutad rengöring, se till att alla skyddsöverdrag och skydd som har

tagits bort eller öppnats sätts tillbaka på plats och säkras ordentligt.

Renlighet och hygien måste tas på allvar och följas noggrant baserat på

lokala standarder för att säkerställa kvalificerad slush.

Renlighet och hygien måste tas på allvar och följas noggrant

baserat på lokala standarder för att säkerställa att kvalificerad slush Bowl behöver städas varje dag åtminstone och följer lokala lagar och förordningar. Städtider kan läggas till baserat på olika produkter. För mer information, vänligen kontakta tillverkarna. Om maskinen inte kommer att användas

dag kontinuerligt vänligen rengör fördelarkranar med en ren trasa.

Även om maskinens komponenter är rostfritt stål, plast och gummi

lätt att rengöra såväl som dess form, är det fortfarande nödvändigt att förhindra bakterier och svampreproduktion på grund av halvvägs rengöring. När kontakten inte dras ut eller den totala omkopplaren är i downstate. Rengör inte underhållet maskin.

7.1 Tom skål

Innan du rengör skålen, töm skålen

Om det är första gången du använder det behöver du inte göra det tomt.

Denna manual förklarar bara en skål som prov

Andra skålens funktioner är desamma baserat på relaterade knappar

Vänligen ställ skålen till "rent tillstånd" och håll sedan material från skålen.

Ta inte isär kranar när det finns produkter eller vätska i skålar.

7.3 Ta ut skålen och locket

Flytta ut varje skål för att rengöra maskinen.

Flytta ut skålen enligt stegen nedan

1. Lyft topplocket uppåt och ta ut det. Dra tanken uppåt och utåt för att helt ta bort den från sitt säte.
2. Skruva av muttern.
3. Ta ut omrörare och tätningen till omröraren. Se Fig. 10.

7.4 Rengör och desinficera delar

Alla demonterade delar bör rengöras noggrant.

Viktigt: Rengöringssättet ska följa lokala hygienregler.

Använd instruktionerna nedan:

Häll vatten i behållaren. Blanda desinfektionsmedel med vatten (tillsätt 2 % natriumhypoklorit till vattnet).

Rengör skålen, locket och förångaren noggrant med en svamp och desinfektionsmedel, skölj sedan ordentligt med vatten.

Rengör skålen, locket och förångaren noggrant med vatten och desinfektionsmedel.

Lägg de demonterade delarna i desinfektionsmedlet i 30 minuter. Skölj sedan noggrant med vatten.

Torka delarna.

Montera maskinen enligt instruktionerna i avsnitt 7.5.

Montera maskinen enligt 7.5-instruktionen.

Rengör bottenytan med vatten 2-3 gånger med svampen. Sätt täckmanteln på ett rent område och torka av det med trasa. Förbjud

rengöring med vatten eller desinficering innan du tar bort täcket.

7.5 Återställ rengjorda delar. Alla

desinficerade delar måste återmonteras försiktigt. Vissa delar måste smörjas för att fungera normalt.

Viktigt: Kontrollera packningen regelbundet om den är trasig. Vänligen byt ut den mot en ny. Byt ut packningen (A) minst en gång per år.

Efter att packningen (A) har installerats, bestryk insidan av packningen (A) med det medföljande fettet. Se Fig.13.

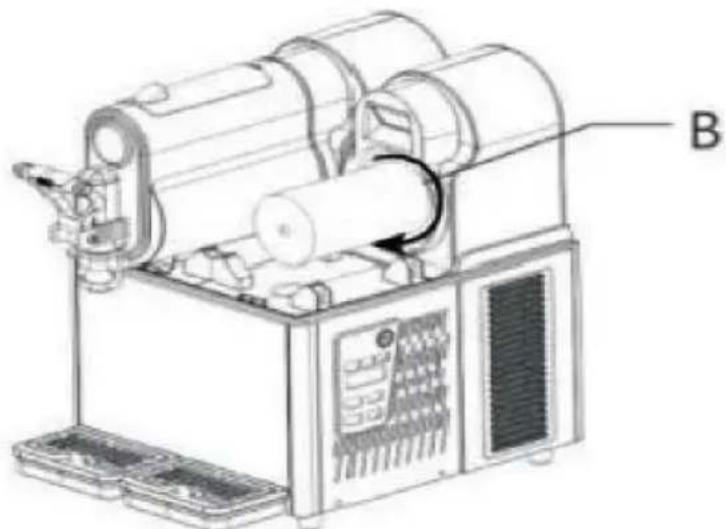

Montera tätningen (B), smörj hela ytan med fett enligt pilmarkeringarna. Se Fig.14.

Sätt omröraren i tack.

Observera: Justera omröraren till lämplig plats.

Se Fig.14-1. Byt

ut tätningsringen. När motordelen läcker måste du byta ut tätningsringen. Ta ut motorfästet som är anslutet till motorn och byt sedan ut

huvudtätningsringen (axelbricka, axeltätning). Du måste lägga till lite fett. Installera sedan motorfästet som är anslutet till motorn.

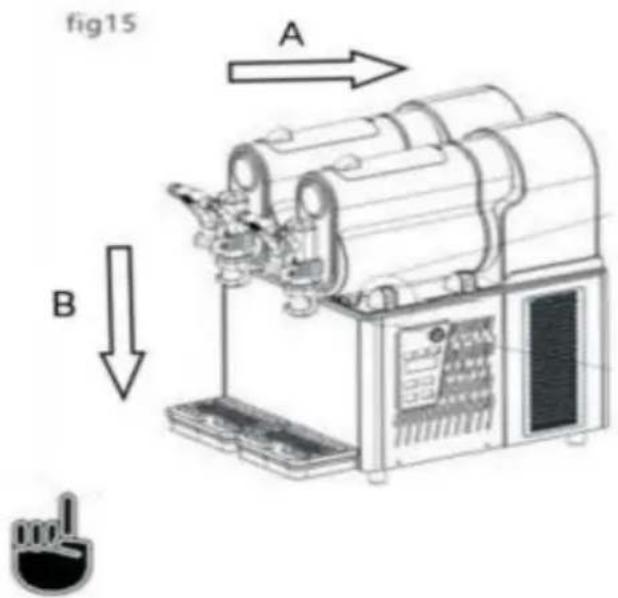

Fixa omröraren och installera skålarna enligt Fig.15.

Observera: Justera skålarna till lämplig plats.

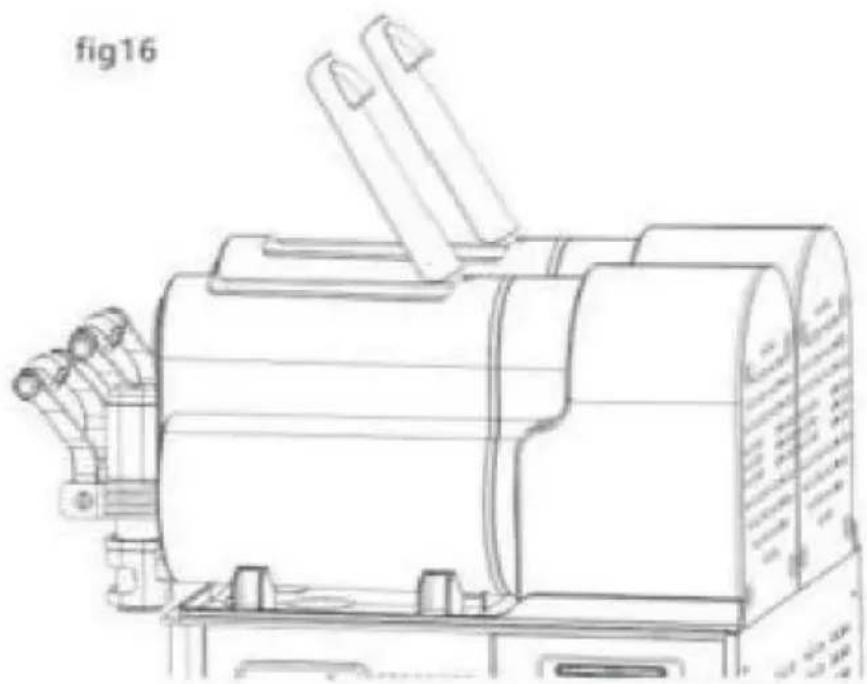

Montera taket enligt bild 16.

Tryck ner det övre taket tills det passar in.

Installera kranarna enligt instruktionerna nedan.

Fig. 17 1. Smörj helt med fett.

1. Sätt i skruven när kranarna är stadiga.

Observera: Installera alla delar enligt figurernas instruktioner. Smörj in väl för att förhindra vätskeläckage.

7.6 Rengöringssteg

Innan du använder denna maskin krävs nedanstående rengöringssteg.

1. Fyll skålen med vatten helt. 2. Starta endast maskinen i rengöringsläge och rör om i 5 minuter. Stoppa maskinen och öppna kranen för att rengöra behållaren.

Droppbrickan ska tömmas och rengöras varje dag.

Observera: Alla maskinens droppbrickor bör rengöras. Droppbrickan behöver tömmas och rengöras.

Ta ut droppbrickan genom att lyfta uppifrån.

Tvätta brickan och gallret separat med ljummet vatten. Torka alla komponenter.

Sätt tillbaka brickan på plats och tryck för att fästa den på maskinen.

Placera om gallret ovanpå brickan.

När maskinerna har stannat, rengör med en fuktig trasa och torka delarna.

7.8 Byta glödlampa

Endast när maskinens strömförsörjning är frånkopplad kan glödlampan bytas. Enligt bilden nedan, öppna den lilla bakpanelen, byt ut lysdiodsglödlampan, sätt tillbaka panelen efter montering och bekräfta att den är ordentligt stängd.

7.9 Rengöra kondensorn

Endast fackmän får rengöra kondensorn. De kan utföra alla steg med lämplig utrustning och följa lokala lagar och föreskrifter strikt. Kondensorn måste rengöras regelbundet.

Varning: Maskinens vassa ytor kan skada säkerhetsskyddsdelarna vid demontering. En smutsig kondensor försämrar maskinens funktion.

Kondensorn kan ses efter att säkerhetsskyddsdelarna har tagits bort.

Även om endast en platta (fram, bak eller sida) inte är installerad, är maskinen förbjuden att användas. Operatören får inte rengöra kondensorn. Skyddsdelarna måste sättas tillbaka med skruvmejsel.

7.9.1 Rengöring av kondensorn för slushmaskin med en skål

Säkerhetsskyddsdelarna behöver skruvmejsel för att fästas och demonteras.

1. Lossa sidopanelens skruvar.
2. Ta bort sidopanelen.
3. Demontera säkerhetsskyddsdelarna. Borsta bort damm från kondensorns yta

med en torr borste enligt Fig21.

Efter rengöring av kondensorn, sätt tillbaka säkerhetsskyddsdelarna.

7.9.2 Rengöring av kondensorn för slushmaskin med två skålar

Enligt följande instruktioner: 1. Lossa 3 besättningar på bakplattan

1. Lossa 5 skruvar på sidoplåten.
2. Ta ut sidopanelen.

Demontera säkerhetsskyddsdelar.

Borsta damm från kondensorns yta med torr borste enligt nedan.

Fig. 22

7.10 Schemalagt underhåll

Denna maskin måste underhållas av fackmän regelbundet (minst 1

år).

Regelbundet underhåll kan säkerställa att maskinen och dess delar är i god säkerhet ange

Alla trasiga samarbetspartners ska ersättas med den ursprungliga tillverkaren. När några delar är felaktiga eller trasig maskin är förbjuden att använda.

Användaren kan inte underhålla maskinen själv

8. Avfallsbehandling

Elektroniskt avfall måste hanteras enligt 2002/96/EG

Men avfall måste demonteras och klassificeras och användbara delar ska återvinnas. Ovanför softunnan

påminner folk om att klassificera skräp. Att behandla avfall på rätt sätt skyddar vår miljö.

9. Felsökning

Problem	Potentiella problem	Lösning
Kan inte vända på maskinen	Ingen ingångseffekt	Sätt i kontakten i lämpligt uttag
	Inte tryckt på strömbrytaren	Tryck på knappen
Utlopp läcker	Outlet utan vaselin	Tillsätt vaselin på utloppet
	Uttag trasigt	Byt uttag
Skålen läcker	Skålen ska inte installeras i lämplig position	Kontrollera skålen placera
	Inget vaselin på skålens tätningsring	Tillsätt vaselin på förseglingen ringa
	Dålig tätningsring	Byt tätningsring
Omröraren inte arbetssätt	Slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Skål inuti frysning	Kör av huvudet byt och låt isen smältande
Maskinen gör inte slask	slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Vänd inte till "SLS"-läget	Vänd dig till "SLS"-läget"
	Hjärtsjuka är inte lämpligt	Justera slasktjockleken
	För smutsig kondensor/dålig ventilation	Rengör kondensorn
	Slammaskin närmar sig i hett läge	Ställ maskinen till en sval position
Omröraren gör bullriga	Installationen av omrörarens tätningsring är dålig	Kontrollera och byt ut sjöfarten
	Inget vaselin på tätningsringen eller tätningsringen trasig	Tillsätt vaselin eller byt tätningsringen
Inget slask kommer ut från uttaget	Skål inuti frysning smältande	Stäng av huvudströmmen byt och låt isen smälta

9.1 Felkoder och lösningar för Slush Machine 9.1.1. När

temperatursensorn är ansluten visas "LL". Kontrollera om temperatursensorn är väl installerad eller om anslutningskabeln är skadad eller trasig, byt ut temperatursensorn.

9.1.2 Temperaturen är kortsluten och den visar "LL"

Kontrollera om temperatursensorn är korrekt installerad, eller om den trådlösa anslutningen är skadad och sammankopplad, eller om temperaturen som mäts av temperatursensorn överstiger 60°, byt ut temperatursensorn.

9.1.3 När nätspänningen är för hög slutar maskinen att fungera och genererar en larmkod "E1 Err"

9.1.4. När nätspänningen är för låg slutar maskinen att fungera och genererar en larmkod "E2 Er"

1. Det rekommenderas att kunder köper en spänningsstabilisator, så att spänningen kan användas

inom ett rimligt område. 2. Ändra

spänningslarmparametrar utan att generera spänningslarm. I strömtillståndet, tryck länge på knappen "Inställningar" i 3 sekunder för att gå in i inställningsmenyn, och fönstret blinkar som

II. Klicka sedan på knappen "Inställningar", fönstret blinkar som

II. Klicka sedan på knappen "Slush softness" för att ställa in värdet till 0. IV. Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik

9.1.5. Den uppmätta motorströmmen är för hög, den aktuella kanalen genererar ett larm och skyddar avstängning, displaykoden är E3 Err.

1. Om blandningsaxeln är blockerad och avstängningsskydd orsakas, kommer den automatiskt att starta om efter 5 minuter.

Om motorn

är trasig och roterar mycket långsamt eller inte kan rotera, måste du placera en ny motor. Så byt motorströmlarm

parametrar och stoppa om inget larm degenererar, och kontrollera sedan om motorn roterar.

I. I arbetsläge, tryck länge på "Inställning"-knappen i 3 sekunder för att gå in i inställningsmenyn, fönstret blinkar som

II. Klicka sedan på "Setting"-knappen, fönstret blinkar som

III. Klicka sedan på knappen "Inställning", fönstret blinkar som

IV. Klicka sedan på knappen "slask mjukhet" för att ställa utvärdera till 0

V. Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik.

10. Intelligent elektroniskt ventilsystem

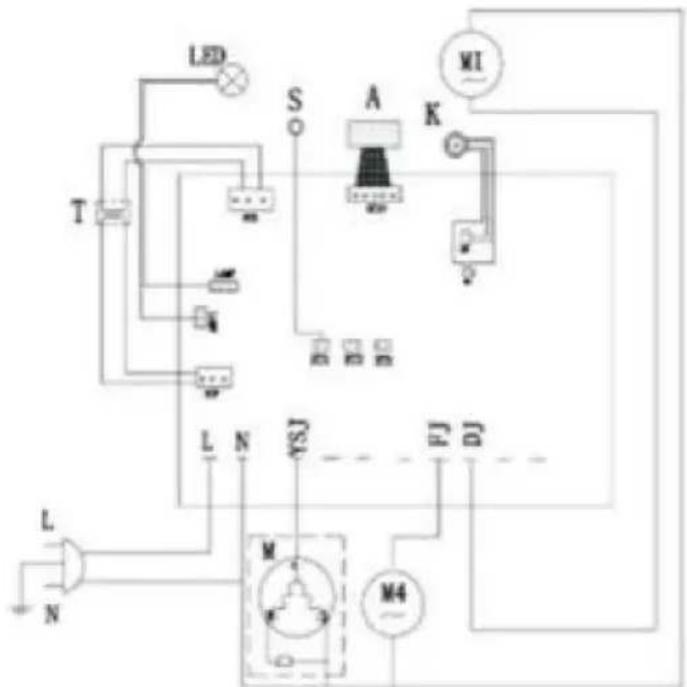

Electrical diagram-XRJ3LX1

Koda	Delarnas namn	Koda	Delarnas namn
1	Tak	29	Panel
2	Taket för handtag	30	Sidoplattans fästskruv
3	Tank	31	Kontrollpanel
4 Handens huvudstift lo 32			Växla
5	Hantera	33	Bakpanel
6	Stift på handtaget	34	PCB-kort
7	Skiftnyckelfäste	35	Dräneringsbräda
8	Fjädra	36	Plåtmutter
9	Kolv	37	Ryggstöd
10	Handtagets lock	38	Baspanel för 2 tankar
11	Vice-Pin på handtaget	39	Kopparbuske
12	Sexkantsmutter	40	Motor
13	Kondensor	41	Bakpanelen för motor
14	Fläkt	42	Tillbaka bergsklättring
15 Den fasta bulten för fläktmotor 43			Fjädra
16	Motorfläkt	44	Omrörningsstavar
17 Hållare för fläktmotor		45	Hållaren av motorn
18	Taket på Terawatt	46	Motor fast skruv
19	Droppbricka	47	Huvudkortet för ljus
20	Frontpanel	48	Lampskärm
21	Rör	49	Hållare för omrörare
22	Ben	50	Förångare
23	Transformator	51	Tanktätningsring
24	Huvudkroppsram	52	Tätning av blandningsskruv
25	Gummi idiot	53	Blandningsskruv
26	Kompressor	54
27	Skruvkompressen	55
28	Kompressorns mutter	56

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
