RG1204S5 - Verkstadsskruvstycke Vevor - Gratis bruksanvisning och manual

Produkttyp	Kedjeskruvstycke för bänk
Märke	Vevor
Modell	RG1204S5
Rörkapacitet	1/8 - 5 tum (3 mm - 127 mm)
Material i bas och käftar	Robust gjutjärn
Färg	Röd / Svart
Mått (L x B x H)	400 x 300 x 170 mm
Spännmekanism	Stålkedja med ergonomisk vev
Ingående tillbehör	Skruvstyckesplatta för dragmontering (kompatibel med klass III och IV mottagare)
Montering	På bänk (3 monteringshål) eller på fordonets dragkrok
Underhåll och rengöring	Applicera rostskyddsolja på metallytor; använd inte slipande material; inspektera före varje användning
Säkerhet	Använd skyddsutrustning; håll området rent och väl upplyst; använd inte om trött eller påverkad; håll barn borta
Reservdelar och reparerbarhet	Använd endast identiska reservdelar; underhåll av kvalificerad tekniker
Strömförsörjning	Manuell (ingen elektrisk ström)
Teknisk support och garanti	www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Co., Ltd., Baoshan, Shanghai, Kina

Vanliga frågor - RG1204S5 Vevor

Hur installerar man skruvstycket på en arbetsbänk?

Använd de tre monteringshålen på basen för att fästa skruvstycket stadigt på din arbetsbänk med lämpliga bultar (medföljer ej). Se till att ytan är plan och stabil.

Vilken är den maximala rörspänningskapaciteten?

Modellen RG1204S5 kan spänna rör med en diameter på 1/8 till 5 tum (cirka 3 mm till 127 mm).

Hur underhåller man kedjeskruvstycket?

Applicera regelbundet rostskyddsolja på kedjan och metallytorna. Rengör med en mjuk trasa, utan slipande material. Inspektera verktyget före varje användning för att upptäcka lösa eller skadade delar.

Kan jag använda detta skruvstycke för att hålla andra föremål än rör?

Ja, kedjeskruvstycket är utformat för att hålla rör men kan även spänna andra cylindriska eller oregelbundet formade föremål, förutsatt att de är kompatibla med kedjans och käftarnas kapacitet.

Vad gör jag om kedjan är lös eller inte håller?

Kontrollera att kedjan är korrekt placerad runt röret. Vrid veven medurs för att spänna kedjan. Om den fortfarande är lös, inspektera länkarna för slitage eller skada och byt ut kedjan vid behov.

Är skruvstycket lämpligt för intensiv professionell användning?

Ja, dess robusta gjutjärnsbas och hållbara stålkedja gör det lämpligt för professionellt bruk. Respektera dock spänningskapaciteterna och utför regelbundet underhåll.

Hur använder man skruvstyckesplattan för dragmontering?

Plattan fästs på en dragmottagare av klass III eller IV. Den erbjuder justerbar höjd i steg om 1,7 tum (45 mm) över ett intervall på 16 tum (400 mm). Fäst skruvstycket på plattan med hjälp av monteringshålen.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsglasögon och handskar. Håll arbetsområdet rent och väl upplyst. Bär inte lösa kläder som kan fastna i kedjan. Överbelasta inte skruvstycket utöver dess kapacitet.

Var kan jag hitta reservdelar?

Kontakta Vevors tekniska support via www.vevor.com/support. Använd endast identiska reservdelar för att garantera säkerhet och korrekt funktion.

Medföljer en garanti med skruvstycket?

Ja, Vevor erbjuder en elektronisk garanti. Se garantibeviset på www.vevor.com/support för detaljer och villkor.

BRUKSANVISNING RG1204S5 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bänk Kedje Vise

Modell: RG1204S5/RG1204S6/RG1204S8

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSVARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen korrekt, läs denna instruktion noggrant före användning och behåll den korrekt för framtida referens. Var noga med att läsa försiktighetsåtgärderna och säkerheten regler på den här sidan för att säkerställa din säker användning. Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktioner som granskas i denna handbok kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i detta produkt, eftersom vi tror att användningarna kommer att följa dessa koder. Läs ALLA instruktioner innan du använder din maskin.

1. Säkerhet på arbetsplatsen

a. Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor. b. Håll barn och åskådare borta medan du arbetar, distraktioner orsakar dig att tappa kontrollen.

2. Personlig säkerhet

a. Var uppmärksam, titta på vad du gör och använd sunt förnuft när du arbetar verktyget. Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder Chain Vise kan resultera i allvarliga personskador. b.

Använd säkerhetsutrustning. Säkerhetsutrustning som dammask, halkfria skor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador. c. Klä

dig ordentligt. Bär inte löst sittande kläder eller smycken. Behåll ditt hår, dina kläder och handskar borta från rörliga delar. Lösa kläder smycken eller långt hår kan vara fast i rörliga delar. d. Förvara

inaktivt kedjeskruvstycke utom räckhåll för barn och tillåt inte personer obekant med Chain Vise. Detta verktyg är farligt i händerna på outbildade användare, som kan bryta fingrar eller bryta fötter med mera. e.

Inspektera före varje användning. Använd den inte om delar är lösa eller skadade. f. Använd inte denna enhet för andra ändamål än den angivna användningen. g.

RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

3. Service

Låt en kvalificerad servicetekniker serva din bänkkedja endast med hjälp av identiska reservdelar. Detta kommer att säkerställa att säkerheten för bänkkedjan Skruvsatsen bibehålls.

Bänkkedjans skruvstäd är perfekt för att säkert hålla rören utan att skada yta. Den är utformad med ett vev för att spänna kedjan. Den är konstruerad med en robust bas i gjutjärn för exceptionell hållbarhet och stabilitet.

Huvudfunktion:

Stor hållkapacitet

Solid och hållbar ram

Operation utan trötthet

Enkel installation

TEKNISK INFO

Modell nr	RG1204S5	RG1204S6	RG1204S8
Rörkapacitet	1/8-5 tum	1/4-6 tum	1/2-8 tum
Material:	Gjutjärn
Färg:	Röd/svart
Produktfoto
Tillbehör	Hitch Mount Vise Plate	/	/
Storlek (mm)	400*300*170	255*305*130	115*165*110

Hitch Mount Vise Plate tillbehör Parameterinformation:

*Detta tillbehör är endast utrustat med modell RG1204S5, användare kan också köpa efter sina egna behov.

Modell: RG1204S5 Bordskedja Skruvstycke utrustat med Hitch Montera Vise Plate

Hitch Mount Vise Plate/Holder är tillverkad av robust

konstruktion i helt stål, kompatibel med klass III och IV koppling mottagare.

Den har mångsidiga monteringshål utformade för att rymma ett brett utbud av skruvstäd och andra anordningar av bänktyp.

Den hållbara pulverlackeringen säkerställer långvarig prestanda.

1. Höjden kan justeras till önskad höjd för optimal komfort, med en justeringsområde på 16".
2. Måtten för skruvstädmonteringsplattan är 7-7/8" L x 7-7/8" W, och skruvstädmonteringshålen mäter 5/8" x 2".
3. den 2 tum x 2 tums anti-skrammel enheten ingår för tillägg

stabilitet.

1. De övergripande måtten är 22" långa, 7-7/8" breda och 22-5/8" hög.

Huvudpelaren har olika monteringshål som gör att användaren kan justera i 1,7" steg för ökad mångsidighet.

Kör 16" (400 mm) i steg om 1,7" (45 mm) för totalt 9 stopp och höjden på balken måste vara större än 18,5 tum (460 mm) från marken.

FÖRSTÅ DITT VERKTYG

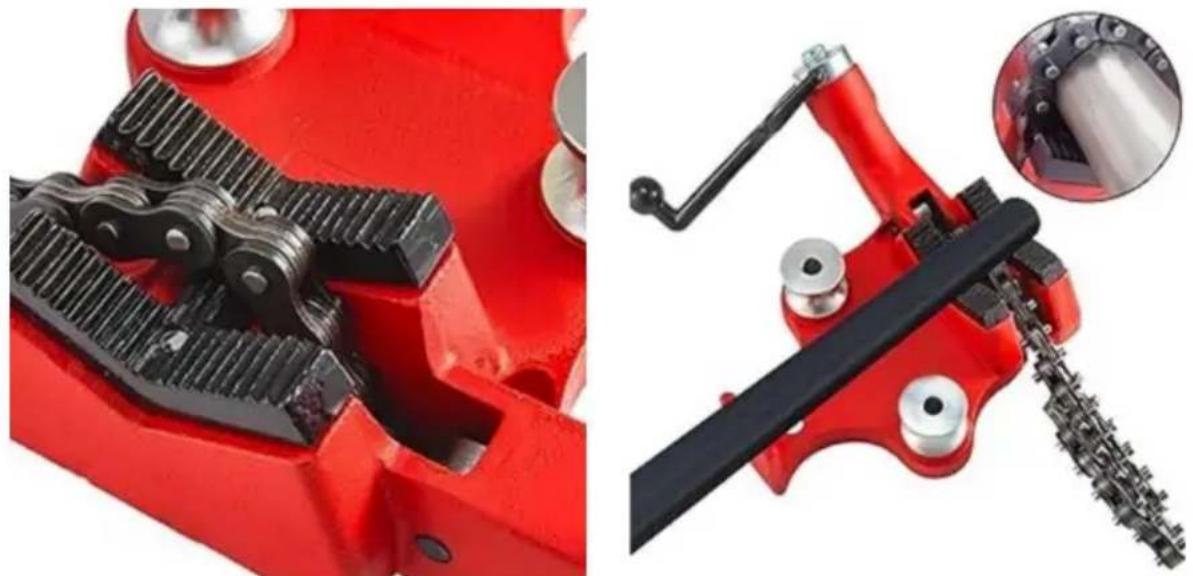

1. Gjutjärnsbas & käftar

Byggd av gjutjärn, är kedjerörsskruven solid och hård. Spår förbättrar greppet, inte skärande röryta. Allt du behöver göra är att placera rätt storlek på röret i V-spår och skruvstäd, och fäst det sedan med en kedja.

Dess robusta konstruktion och pålitliga klämmekanism gör den till en favorit bland både proffs och hobbyister. Oavsett om du arbetar med ett VVS-projekt eller tillverkar metalldelar, ger detta rörskruvstäd den stabilitet och mångsidighet du behöver för att få jobbet gjort rätt.

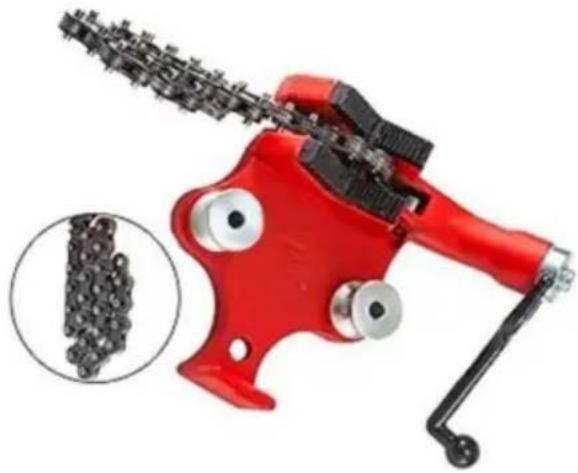

2. Ergonomiskt vev och tuff hållbar kedja

Vevhandtaget är ordentligt förankrat på basen så att du kan justera trycket och dra åt kedjan, bekvämt att använda.

Kedjans hållbarhet och tillförlitlighet är av största vikt. Rörskruvstativet är ett bevis på denna filosofi, designat med en tuff stålkedja för att fixera och låsa rören ordentligt på plats. Denna kritiska funktion säkerställer effektiv och säker användning, vilket möjliggör exakt arbete utan risk för glidning eller rörelse.

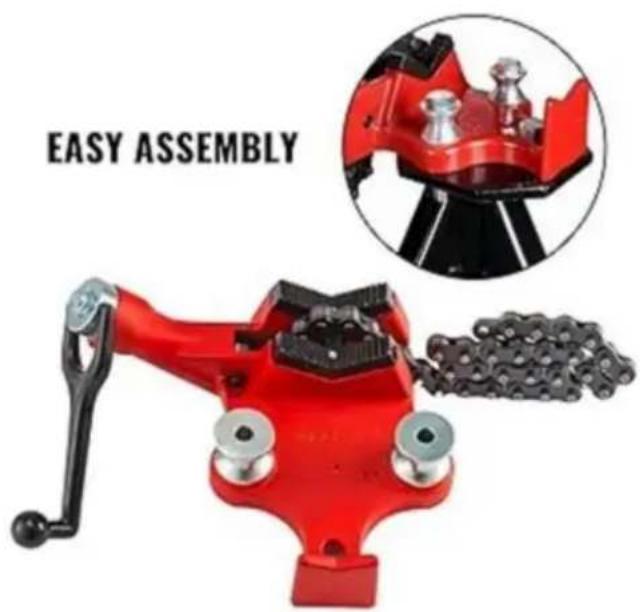

3. Enkel montering

Bänkkedjans skruvstäd är ett mångsidigt verktyg som enkelt kan monteras på olika ytor för ökad bekvämlighet och

stabilitet. Med tre monteringshål kan du säkert fästa skruvstädet på en arbetsbänk, eller till och med ett stativ, beroende på dina specifika behov och arbetsmiljö. Denna funktion

säkerställer att bänkkedjans skruvstäd inte är det endast funktionell men också anpassningsbar till olika scenarier, vilket gör den till ett värdefullt tillskott till alla verkstäder eller arbetsplatser.

UNDERHÅLL OCH SERVICE

Skadad utrustning kan orsaka allvarliga personskador. Använd inte skadade utrustning. Om onormalt ljud eller vibrationer uppstår, åtgärda problemet

innan du använder den vidare

1. Inspektera verktygets allmänna skick före varje användning. Kontrollera om det är löst skruvförskjutning eller fastsättning av rörliga delar, skadade eller trasiga delar eller något andra tillstånd som kan påverka dess säker drift.
2. Måla rostskyddsolja på metallytor såsom kedja för att undvika rost.
3. Service på verktyget bör endast utföras av en kvalificerad servicetekniker.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
