RG1204S5 - Imadło warsztatowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Imadło łańcuchowe do warsztatu
Marka	Vevor
Model	RG1204S5
Zakres rur	1/8 - 5 cali (3 mm - 127 mm)
Materiał podstawy i szczęk	Wytrzymałe żeliwo
Kolor	Czerwony / Czarny
Wymiary (Dł. x Szer. x Wys.)	400 x 300 x 170 mm
Mechanizm zaciskowy	Łańcuch stalowy z ergonomiczną korbą
Dołączone akcesoria	Płyta imadła do montażu na zaczepie (kompatybilna z uchwytami klasy III i IV)
Montaż	Na warsztacie (3 otwory montażowe) lub na zaczepie pojazdu
Konserwacja i czyszczenie	Stosować olej antykorozyjny na powierzchniach metalowych; nie używać materiałów ściernych; sprawdzać przed każdym użyciem
Bezpieczeństwo	Nosić sprzęt ochronny; utrzymywać miejsce pracy czyste i dobrze oświetlone; nie używać gdy jesteś zmęczony lub pod wpływem; trzymać dzieci z dala
Części zamienne i naprawialność	Używać wyłącznie identycznych części zamiennych; konserwacja przez wykwalifikowanego technika
Zasilanie	Ręczne (brak zasilania elektrycznego)
Wsparcie techniczne i gwarancja	www.vevor.com/support
Producent	Shanghai Muxin Muye Co., Ltd., Baoshan, Szanghaj, Chiny

Często zadawane pytania - RG1204S5 Vevor

Jak zamontować imadło na warsztacie?

Użyj trzech otworów montażowych umieszczonych w podstawie, aby solidnie przymocować imadło do warsztatu za pomocą odpowiednich śrub (niedołączonych). Upewnij się, że powierzchnia jest płaska i stabilna.

Jaka jest maksymalna pojemność zacisku rur?

Model RG1204S5 może zaciskać rury o średnicy 1/8 do 5 cali (około 3 mm do 127 mm).

Jak konserwować imadło łańcuchowe?

Regularnie nakładaj olej antykorozyjny na łańcuch i powierzchnie metalowe. Czyść miękką szmatką, bez materiałów ściernych. Sprawdzaj narzędzie przed każdym użyciem, aby wykryć poluzowane lub uszkodzone części.

Czy mogę używać tego imadła do trzymania innych przedmiotów niż rury?

Tak, imadło łańcuchowe jest przeznaczone do trzymania rur, ale może również zaciskać inne przedmioty cylindryczne lub o nieregularnym kształcie, pod warunkiem że są kompatybilne z pojemnością łańcucha i szczęk.

Co zrobić, jeśli łańcuch jest poluzowany lub nie trzyma?

Sprawdź, czy łańcuch jest prawidłowo ułożony wokół rury. Obróć korbę zgodnie z ruchem wskazówek zegara, aby napiąć łańcuch. Jeśli pozostaje luźny, sprawdź ogniwa pod kątem zużycia lub uszkodzenia i w razie potrzeby wymień łańcuch.

Czy imadło nadaje się do intensywnego użytku profesjonalnego?

Tak, jego wytrzymała żeliwna podstawa i trwały stalowy łańcuch sprawiają, że nadaje się do użytku profesjonalnego. Należy jednak przestrzegać zakresów zacisku i przeprowadzać regularną konserwację.

Jak używać płyty imadła do montażu na zaczepie?

Płyta mocuje się do uchwytu zaczepu klasy III lub IV. Oferuje regulowaną wysokość w odstępach co 1,7 cala (45 mm) w zakresie 16 cali (400 mm). Przymocuj imadło do płyty za pomocą otworów montażowych.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne i rękawice. Utrzymuj miejsce pracy czyste i dobrze oświetlone. Nie noś luźnych ubrań, które mogłyby zostać wciągnięte przez łańcuch. Nie przeciążaj imadła ponad jego pojemność.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support. Używaj wyłącznie identycznych części zamiennych, aby zapewnić bezpieczeństwo i prawidłowe działanie.

Czy imadło jest dostarczane z gwarancją?

Tak, Vevor oferuje gwarancję elektroniczną. Sprawdź certyfikat gwarancyjny na www.vevor.com/support, aby poznać szczegóły i warunki.

INSTRUKCJA OBSŁUGI RG1204S5 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Imadło łańcuchowe

Modele:RG1204S5/RG1204S6/RG1204S8

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Imadło łańcuchowe

Modele:RG1204S5/RG1204S6/RG1204S8

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI DOTYCZĄCE BEZPIECZEŃSTWA

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz go obsługiwać,

przed przystąpieniem do użytkowania maszyny należy uważnie przeczytać niniejszą instrukcję i zachować ją

właściwie do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa

zasady na tej stronie, aby zapewnić bezpieczne użytkowanie. W tym podręczniku przedstawiono ostrzeżenia dotyczące bezpieczeństwa

i środki ostrożności, obsługa, konserwacja i czyszczenie. Ostrzeżenia i

instrukcje zawarte w tym podręczniku nie mogą obejmować wszystkich możliwych warunków i

sytuacje, które mogą wystąpić. Ostrożność i zdrowy rozsądek nie są w tym

produktu, ponieważ uważamy, że jego użytkowanie będzie zgodne z tymi przepisami.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

1. Bezpieczeństwo w miejscu pracy

a. Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary sprzyjają

wypadkom. b. Trzymaj dzieci i osoby postronne z dala od siebie podczas pracy, rozproszenie uwagi może spowodować stracić kontrolę.

1. Bezpieczeństwo osobiste

a. Zachowaj czujność, obserwuj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi

narzędzie. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila

nieuwagi podczas obsługi Chain Vise może

spowodować poważne obrażenia ciała. b.

Używaj sprzętu bezpieczeństwa. Sprzęt bezpieczeństwa, taki jak maska przeciwpyłowa, buty antypoślizgowe, kask

lub ochrona słuchu, używany w odpowiednich warunkach, zmniejszy

obrażenia ciała. c.

Ubieraj się właściwie. Nie noś luźnej odzieży ani biżuterii. Utrzymuj włosy, ubranie

i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą być

wciągniętych przez ruchome

części. d. Przechowuj nieużywany imadło łańcuchowe w miejscu niedostępnym dla dzieci i nie pozwalaj osobom

nieznający Chain Vise. To narzędzie jest niebezpieczne w rękach nieprzeszkolonych

użytkowników, którzy mogą połamać palce lub stopy i inne. e. Przed każdym

użyciem sprawdź. Nie używaj go, jeśli części są luźne lub uszkodzone. f. Nie stosuj tego urządzenia do

żadnych innych celów niż wskazane. g. NIE CZYŚĆ ŻADNYM MATERIAŁEM ŚCIERNYM.

3. Ustuga

Oddaj swój imadło łańcuchowe do serwisu wyłącznie przez wykwalifikowanego technika serwisowego, używając wyłącznie: identyczne części zamienne. Zapewni to bezpieczeństwo łańcucha ławki Zestaw imadła jest konserwowany.

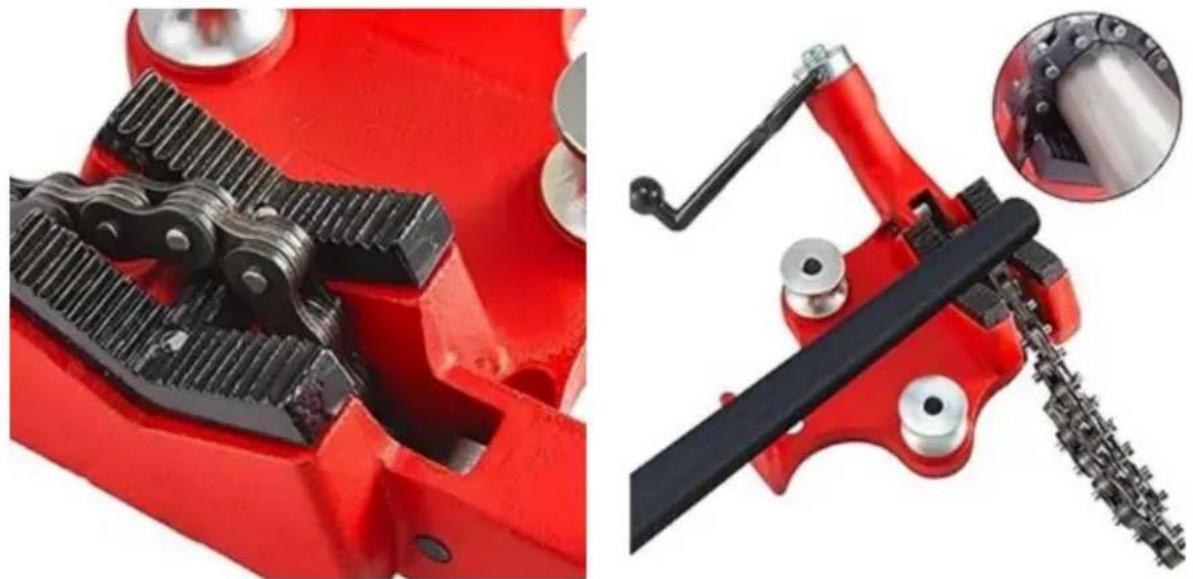

Wprowadzenie do produkcji

Imadło łańcuchowe idealnie nadaje się do bezpiecznego trzymania rur bez ich zarysowywania. powierzchni. Zaprojektowano ją z korbą do napinania łańcucha. Jest ona skonstruowana z solidną żeliwną podstawą zapewniającą wyjątkową trwałość i stabilność.

Główna cecha:

Duża pojemność magazynowa

Solidna i trwała rama

Praca bez zmęczenia

Łatwa instalacja

INFORMACJE TECHNICZNE

Numer modelu	RG1204S5	RG1204S6	RG1204S8
Pojemność rury	1/8-5 cala	1/4-6 cala	1/2-8 cali
Tworzywo:	Lane żelazo
Kolor:	Czerwony/Czarny
Zdjęcie produktu
Akcesoria	Płyta mocująca zaczep	/	/
Rozmiar (mm)	400*300*170	255*305*130	115*165*110

Akcesoria do płyt imadła montażowego do zaczepu Informacje o parametrach:

*To akcesorium jest dostępne wyłącznie w modelu RG1204S5, użytkownicy mogą je również zakupić według własnych potrzeb.

Model: RG1204S5 Imadło łańcuchowe stołowe wyposażone w zaczep Płyta mocująca imadło

Płyta/uchwyt imadła mocującego zaczep jest wykonany z wytrzymałego materiału konstrukcja całkowicie stalowa, kompatybilna z zaczepem klasy III i IV odbiorniki.

Posiada uniwersalne otwory montażowe zaprojektowane tak, aby pasowały do szerokiej gamy imadła i inne urządzenia warsztatowe.

Trwała powłoka proszkowa gwarantuje długotrwałe użytkowanie.

1. Wysokość można dostosować do pożądanej wysokości, zapewniając optymalny komfort, dzięki zakres regulacji 16".

2. Wymiary płyty montażowej imadła wynoszą 7-7/8" długości x 7-7/8" szerokości, a otwory montażowe imadła mają wymiary 5/8" x 2".

3. W zestawie znajduje się urządzenie antygrzechoczące o wymiarach 2 x 2 cale stabilność.

4. Wymiary całkowite wynoszą 22" długości, 7-7/8" szerokości i Wysokość 22-5/8".

Główna kolumna ma różne otwory montażowe, które umożliwiają użytkownikowi regulację w zakresie 1,7 cala przyrosty zapewniające większą wszechstronność.

Przesuń o 16" (400 mm) w odstępach co 1,7" (45 mm) w sumie 9 przystanków i wysokość belki musi być większa niż 18,5 cala (460 mm) od podłoża.

1. Podstawa i szczęki żeliwne

Wykonany z żeliwa, imadło łańcuchowe jest solidne i twarde. Rowki zwiększają chwyt, nie nacinanie powierzchni rury. Wszystko, co musisz zrobić, to umieścić rurę o odpowiednim rozmiarze w Wykonaj rowek w kształcie litery V i zaciśnij imadło, a następnie zabezpiecz łańcuszkiem.

Jego solidna konstrukcja i niezawodny mechanizm zaciskowy sprawiają, że jest on ulubionym narzędziem zarówno profesjonalistów, jak i hobbystów. Niezależnie od tego, czy pracujesz nad projektem hydraulicznym, czy wytwarzasz części metalowe, ten imadło do rur zapewnia stabilność i wszechstronność, których potrzebujesz, aby wykonać zadanie prawidłowo.

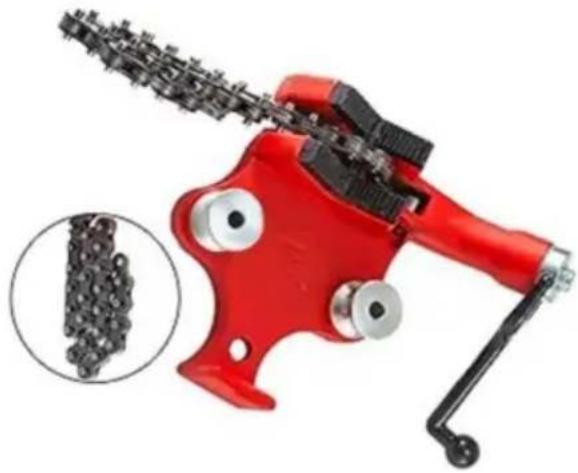

2. Ergonomiczna korba i wytrzymały łańcuch

Korba jest mocno zakotwiczona w podstawie, co pozwala na regulację siły docisku i napinanie łańcucha, co jest wygodne w użyciu.

Trwałość i niezawodność łańcucha są najważniejsze. Stojak do imadła do rur jest dowodem tej filozofii, zaprojektowany z wytrzymałym łańcuchem stalowym do mocowania i blokowania rur na miejscu. Ta krytyczna cecha zapewnia wydajne i bezpieczne użytkowanie, umożliwiając precyzyjną pracę bez ryzyka poślizgu lub ruchu.

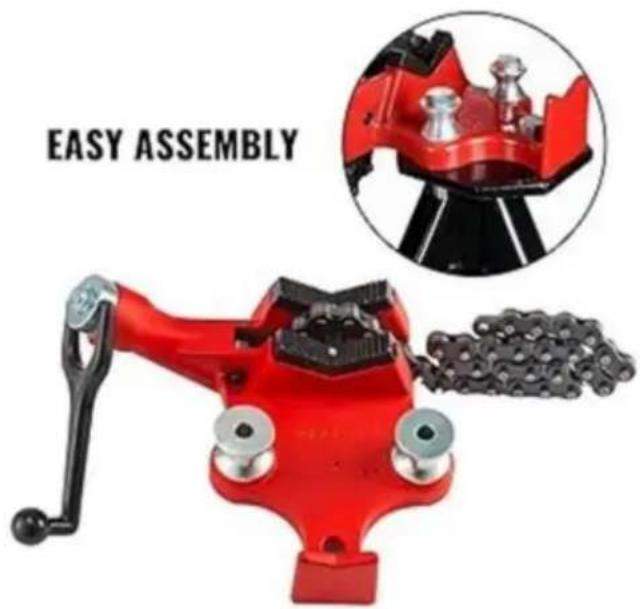

3. Łatwy montaż

Imadło łańcuchowe to uniwersalne narzędzie

który można łatwo zamontować na różnych

powierzchniach, co zapewnia dodatkową wygodę i

stabilność. Dzięki trzem otworom montażowym możesz

bezpiecznie przymocować imadło do stołu

roboczego, a nawet do statywu, w zależności

od Twoich konkretnych potrzeb i środowiska pracy.

Ta funkcja

zapewnia, że imadło łańcuchowe nie jest

nie tylko funkcjonalny, ale także łatwy w

dostosowaniu do różnych scenariuszy, co czyni go

cennym uzupełnieniem każdego warsztatu lub placu budowy.

KONSERWACJA I SERWIS

Uszkodzony sprzęt może spowodować poważne obrażenia ciała. Nie używaj uszkodzonego sprzętu.

sprzęt. Jeśli wystąpią nietypowe hałasy lub wibracje, należy usunąć problem

przed dalszym użyciem

1. Przed każdym użyciem sprawdź ogólny stan narzędzia. Sprawdź, czy nie ma luźnych elementów.
   nieprawidłowego ustawienia śrub lub wiązania się ruchomych części, uszkodzonych lub uszkodzonych części lub jakichkolwiek inne warunki mogące mieć wpływ na bezpieczną eksploatację.
2. Aby zapobiec rdzewieniu, pokryj powierzchnię metalu, np. łańcuch, olejem antykorozyjnym.
3. Czynności serwisowe przy narzędziu powinien wykonywać wyłącznie wykwalifikowany technik serwisowy.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
