Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-007
Kategori	Säkerhetsbarriär
Höjd	1067 mm
Stolpsektion	50 x 50 mm
Antal hål	12
Håldiameter	10,5 mm
Hålavstånd	80 mm
Form	L (böjd)
Färg	Svart
Material	Rostfritt stål
Ungefärlig vikt	8 kg
Förpackningens innehåll	1 stolpe, 1 fyrkantigt lock, 4 expansionsbultar, 1 böjt fäste, 1 horisontellt fäste, 1 insexnyckel, 1 skiftnyckel, 2 gängskär
Användning	Inomhus och utomhus (rekommenderas inte vid kusten)
Underhåll	Lite underhåll, bara torka av med en fuktig trasa
Säkerhet	Låt inte barn leka, förvara smådelar utom räckhåll
Korrosionsbeständighet	Hög (rostfritt stål)
Reparerbarhet	Reservdelar tillgängliga via tillverkaren
Garanti	Kontakta tillverkaren

Vanliga frågor - HR-007 Vevor

Vilka verktyg behövs för att installera stolpen HR-007?

Du behöver en borrmaskin, en insexnyckel (medföljer), en skiftnyckel (medföljer) och eventuellt ett vattenpass för att kontrollera lodlinje.

Är stolpen HR-007 kompatibel med ledstänger?

Ja, den är avsedd för installation av horisontella eller lutande ledstänger. Använd medföljande fästen och skruva med självgängande skruvar.

Vilken typ av kabel ska användas med denna stolpe?

Denna stolpe är utformad för metallkablar. Maximal diameter beror på hålen (10,5 mm). Använd lämpliga rostfria kablar.

Kan stolpen HR-007 installeras på trä?

Ja, installation är möjlig på betong eller trägolv. För trä, använd lämpliga självborrande skruvar.

Vad gör jag om en expansionsbult saknas i förpackningen?

Kontakta Vevors kundtjänst. Expansionsbultarna är 4 stycken i standardförpackningen.

Är denna modell HR-007 lämplig för användning vid kusten?

Nej, tillverkaren avråder från användning för kustprojekt på grund av accelererad korrosion.

Hur monterar man stolpen med ledstången i vinkel?

Justera det böjda fästet till önskad vinkel, markera positionerna, borra hål på 5,5-5,6 mm och fäst sedan med självgängande skruvar.

Levereras stolpen HR-007 med kablar?

Nej, produkten innehåller endast stolpen och dess monteringstillbehör. Kablar och räckessatser säljs separat.

Vad är den exakta höjden på stolpen HR-007?

Höjden är 1067 mm (cirka 1,07 m).

Hur rengör man stolpen utan att skada den?

Använd en mjuk, fuktig trasa. Undvik slipande produkter som kan repa den svarta finishen.

BRUKSANVISNING HR-007 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

VARNING: Läs och förstå hela manualen innan du använder produkten. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella farorna för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte lämpligt att barn leker med dem.
4. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar och håll rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av räcken och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av material i rostfritt stål, har stor motståndskraft mot rost och korrosion. Den kommer att fungera under lång livslängd för inre och yttre räcken med lågt underhåll. Observera att den inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukter och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäste, exklusive vajer, kabelräckessats, ledstång.

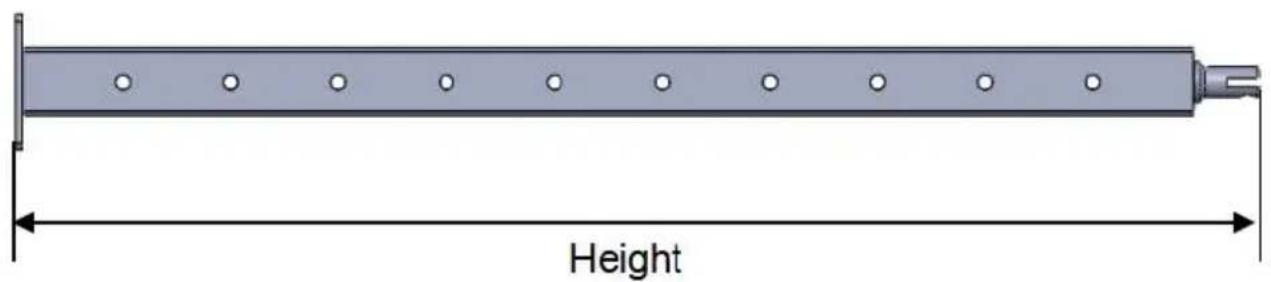

PRODUKTINFORMATION

Model I	Borr ad	Höjd (mm)	Borra t num mer	Håldia meter (mm)	Hålstig ning (mm)	Sektion sstorlek (mm)	Färg	Inkludera (st)
HR-0 01	nivå	1067	12	φ10,5	80	50*50	Svart	4
HR-0 02	nivå	914	10	φ10,5	80	50*50	Svart	4
HR-0 03	nivå	1067	12	φ8	80	30*50	Svart	4
HR-0 04	nivå	914	10	φ8	80	30*50	Svart	4
HR-0 05	30°	1067	12	10,5×1 5	80	50*50	Silver	1
HR-0 06	30°	1067	12	10,5×1 5	80	50*50	Svart	1
HR-0 07	L	1067	12	φ10,5	80	50*50	Svart	1
HR-0 08	Ej	914	/	/	/	50*50	Svart	1
HR-0 09	nivå	914	10	φ10,5	80	50*50	Svart	1
HR-0 10	30°	914	10	10,5×1 5	80	50*50	Svart	1
HR-0 11	L	914	10	φ10,5	80	50*50	Svart	1
HR-0 12	nivå	914	10	φ10,5	80	50*50	Silver	1
HR-0 13	30°	1067	12	8×13	80	30*50	Svart	1
HR-0 14	L	1067	12	φ8	80	30*50	Svart	1
HR-0 15	30°	914	10	8×13	80	30*50	Svart	1
HR-0 16	L	914	10	φ8	80	30*50	Svart	1
HR-0 17	Ej	914	/	/	/	38*38	Svart	1
HR-0 18	nivå	1067	12	φ8	80	30*50	Svart	1
HR-0 19	Ej	1067	/	/	/	50*50	Svart	1
HR-0 20	nivå	914	10	φ8	80	30*50	Svart	1
HR-0 21	nivå	1067	12	φ10,5	80	50*50	Svart	1
HR-0 22	nivå	914	10	φ8	80	3 0*50	Silver	1
HR-0 23	nivå	1067	12	φ10,5	80	50*50	Silver	1

PAKETETS INNEHÅLL

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001 / HR-002	HR005~HR0 12/HR-019/ HR-0 21/ HR-0 23/	HR-00 3/ HR-00 4	HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/	HR-0 17
1	posta	←→	4	1	4	1	/
		→	/	/	/	/	1
2	Fyrkantigt omslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyckel		4	1	4	1	1
8	Öppenskiftnyckel		4	1	4	1	1
9	Plätskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

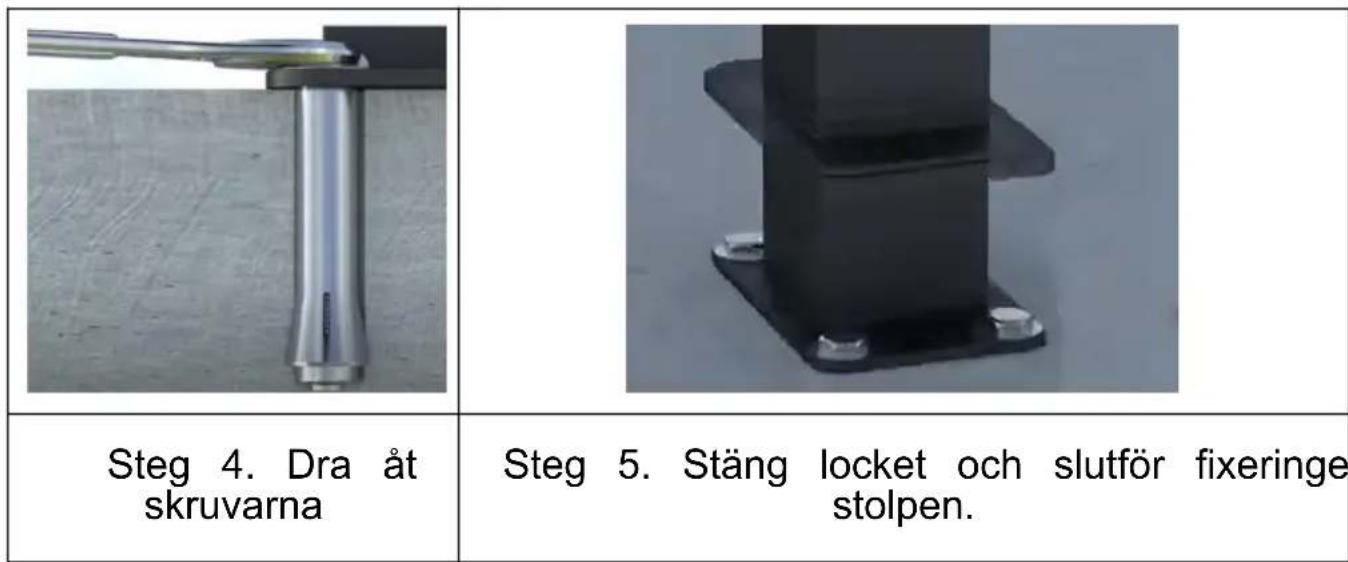

För betong- eller trägolv

Steg 1. Markera borrhålen på lämpliga installationsplatser.

Steg 2. Använd en hammarborr för att göra ett hål för Ø 1 i de markerade punkterna.

Steg 3. Slå in ankarskruven i det borrade hålet.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplatta.

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en Ø 5,5 - Ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågskydd och konsoler.

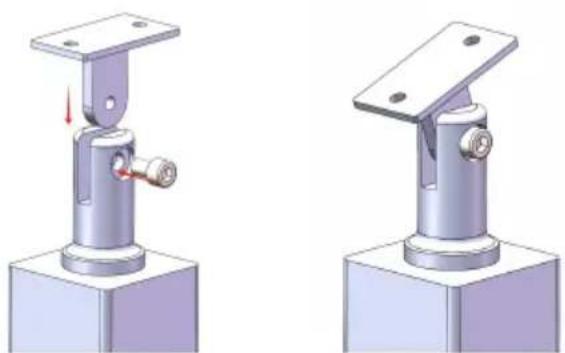

Montering med ledstång (lutning)

Steg 1: Fast fäste

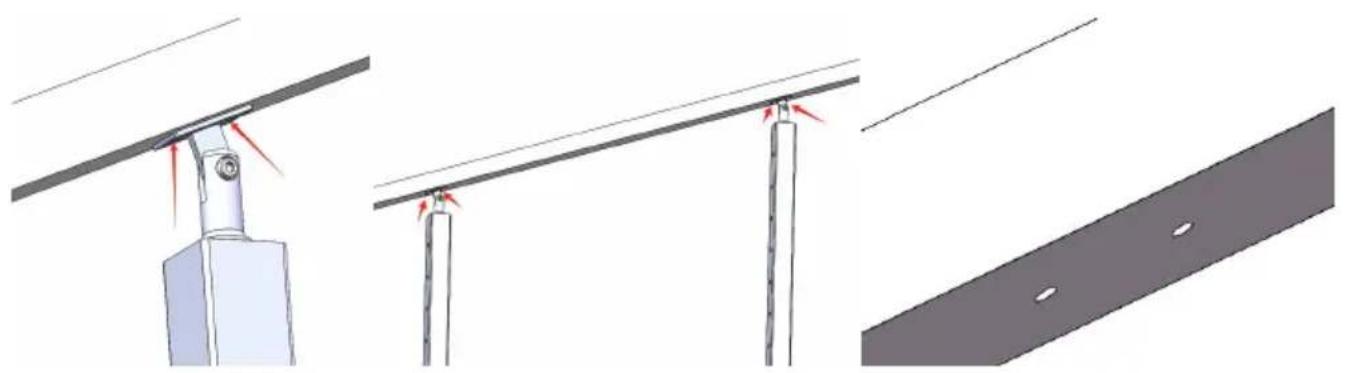

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med Ø 5,5 - Ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placeras samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgängande skruvarna i tillbehöret för att fästa fästet på ledstången. Fixa stolpen och fästet igen.

Det är också lämpligt für monte av bögsräcken och konsoler.	För modell HR-017

Installera med ställina och beslag

För nivåhjulsskyddshylsa

För dubbspännare horisontell montering och vinkel

För spännskruv och fast anslutning
