MANUAL DE USUARIO HR-007 Vevor
POSTE DE BARANDILLA DE CABLE
MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023
CONSIDERACIONES IMPORTANTES

ADVERTENCIA: Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento de estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.
- La advertencia indica que se deben tomar las medidas adecuadas para evitar el peligro potencial de lesiones personales.
- Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
- Mantenga las piezas de repuesto pequeñas fuera del alcance de los niños. No es un juguete, no permita que los niños jueguen.
- Para obtener información adicional sobre las piezas enumeradas en las páginas siguientes, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.
GUARDE ESTAS INSTRUCCIONES
CARACTERÍSTICAS PRINCIPALES
Este producto se utiliza principalmente para la instalación en columnas, fuentes de alambre y accesorios decorativos.
El poste de barandilla de cable de VEVOR está hecho completamente de materiales de acero inoxidable, lo que tiene una gran resistencia a la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que se recomienda para proyectos costeros.
Trabajamos con todo el esfuerzo para brindar productos de calidad y servicios profesionales, y hacer de VEVOR una marca confiable.

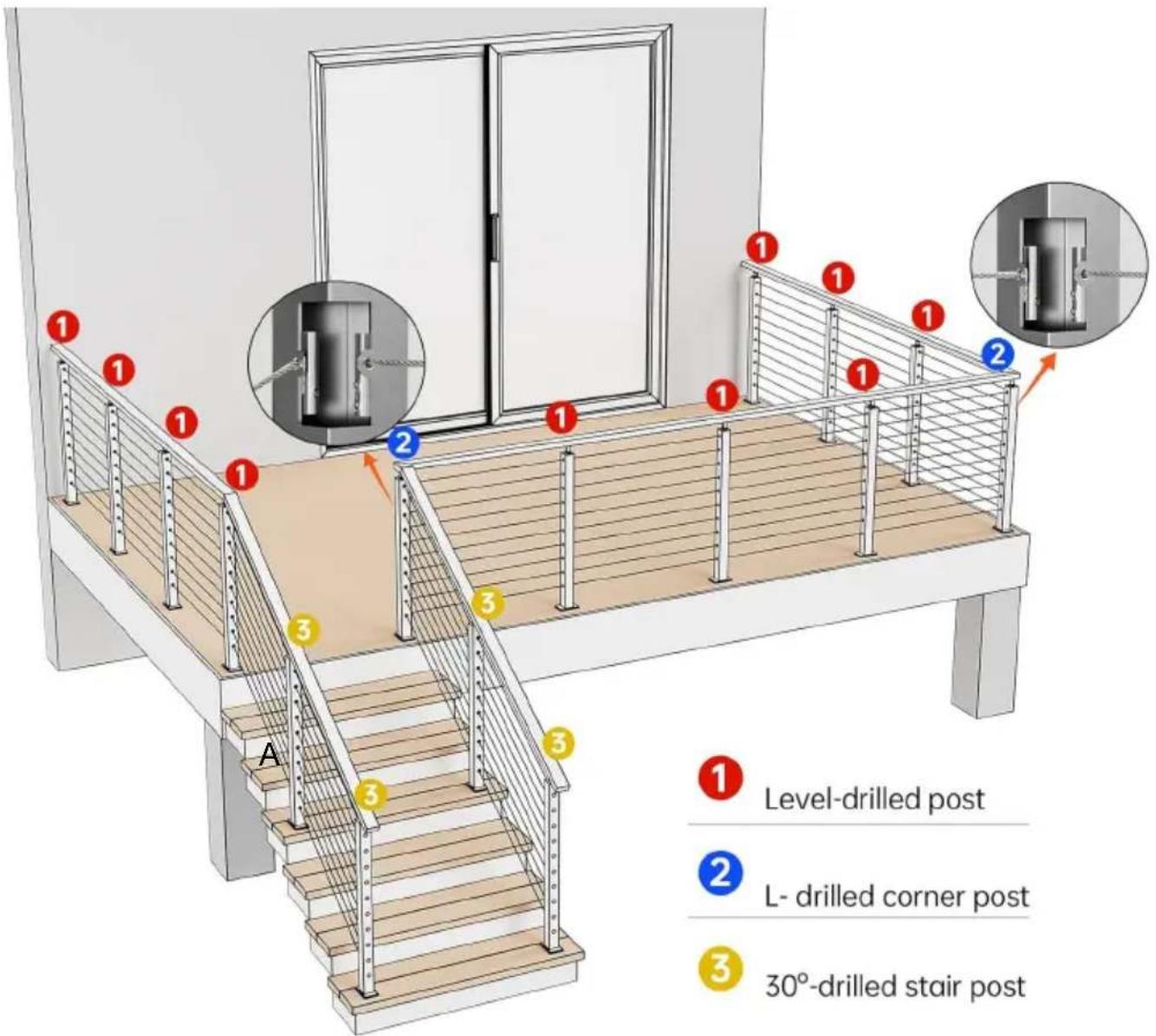

INSTRUCCIONES DE INSTALACIÓN
Indicación de instalación y publicación aplicable
Aplicable a todos los escenarios de instalación de ingeniería.
Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable
pasamanos.

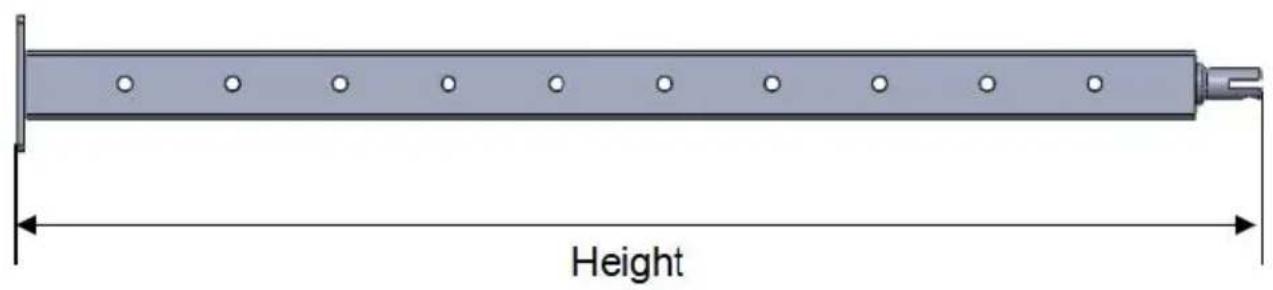

INFORMACIÓN DEL PRODUCTO
| Modelo | perforado | Altura(mm) | Numero perforado | Diametro del agujero(mm) | Paso de agujeros(mm) | Tamañ o de sección(mm) | Color | Incluye(piezas) |
| HR-001 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 4 |
| HR-002 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 4 |
| HR-003 | nivel | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 4 |
| HR-004 | nivel | 914 | 10 | φ8 | 80 | 30*50 | Negro | 4 |
| HR-005 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Plata | 1 |
| HR-006 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-007 | I | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-008 | No | 914 | / | / | / | 50*50 | Negro | 1 |
| HR-009 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-010 | 30° | 914 | 10 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-011 | I | 914 | 10 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-012 | nivel | 914 | 10 | φ10,5 | 80 | 50*50 | Plata | 1 |
| HR-013 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Negro | 1 |
| HR-014 | I | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Negro | 1 |
| 15 | o | |||||||
| HR-0 16 | I | 914 | 10 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 17 | No | 914 | / | / | / | 38*38 | Negro | 1 |
| HR-0 18 | nivel | 1067 | 12 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 19 | No | 1067 | / | / | / | 50*50 | Negro | 1 |
| HR-0 20 | nivel | 914 | 10 | φ8 | 80 | 30*50 | Negro | 1 |
| HR-0 21 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Negro | 1 |
| HR-0 22 | nivel | 914 | 10 | Φ 8 | 80 | 3 0*50 | Plata | 1 |
| HR-0 23 | nivel | 1067 | 12 | φ10,5 | 80 | 50*50 | Plata | 1 |

PAQUETE INCLUYE
| No | Components | Imagen | CANTIDAD | ||||
| Modelo de ajuste | |||||||
| HR-001 / HR-002 | HR005~HR0 12/HR-019/ HR-0 21/ HR-0 23/ | HR-00 3/ HR-00 4 | HR-013 ~ HR-01 6/ HR-018 / HR-0 20/ HR-0 22/ | HR-0 17 | |||
| 1 | correo | ←→ | 4 | 1 | 4 | 1 | / |
| ←→ | / | / | / | / | 1 | ||
| 2 | Tapa cuadrada | 4 | 1 | / | / | / | |
| 3 | Tapa rectangular | / | / | 4 | 1 | / | |
| 4 | perno de anclaje | diecisési s | 4 | diecisési s | 4 | 4 | |
| 5 | Soporte curvo | 4 | 1 | 4 | 1 | / | |
| 6 | soporte horizontal | 4 | 1 | 4 | 1 | / | |
| 7 | llave hexagonal | 4 | 1 | 4 | 1 | 1 | |
| 8 | Llave de boca | 4 | 1 | 4 | 1 | 1 | |
| 9 | Tornillo de rosca | 8 | 2 | 8 | 2 | 4 | |
| 10 | Cubierta plástica | / | / | / | / | 1 | |
INSTALACIÓN
Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones de instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de Ø 12 en los puntos

Paso 3. Martille el tornillo de anclaje en el orificio perforado
| adecuadas. | marcados. | |
| Pago 4. Apriete los tornillos. | Pago 5. Cierra la tapa y termina de fiesta. | |
Nota: Asegúrese de que la columna esté en posición vertical al fijar la placa inferior del poste.

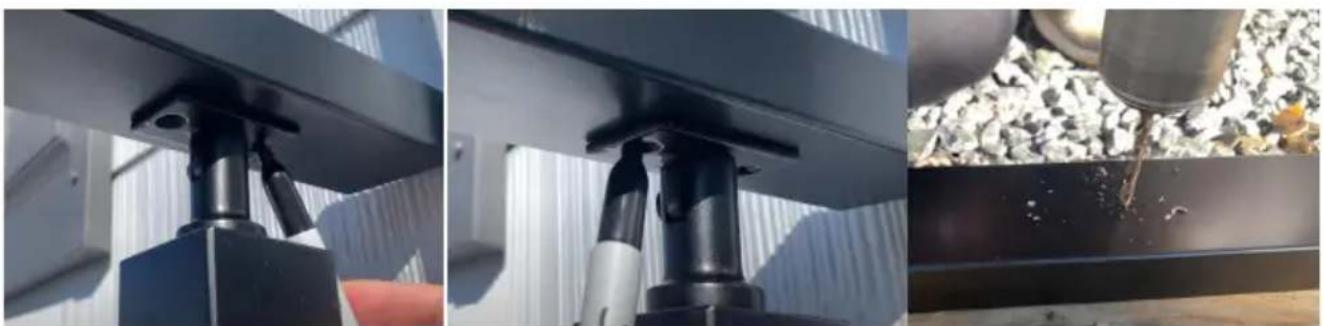

Montaje con pasamanos (horizontal)
Paso 1: Soporte fijo


Paso 2: Determine la posición de instalación del pasamano y, bajo los orificios del pasamano y del soporte, taladre los orificios con un taladro de Ø 5,6 mm.

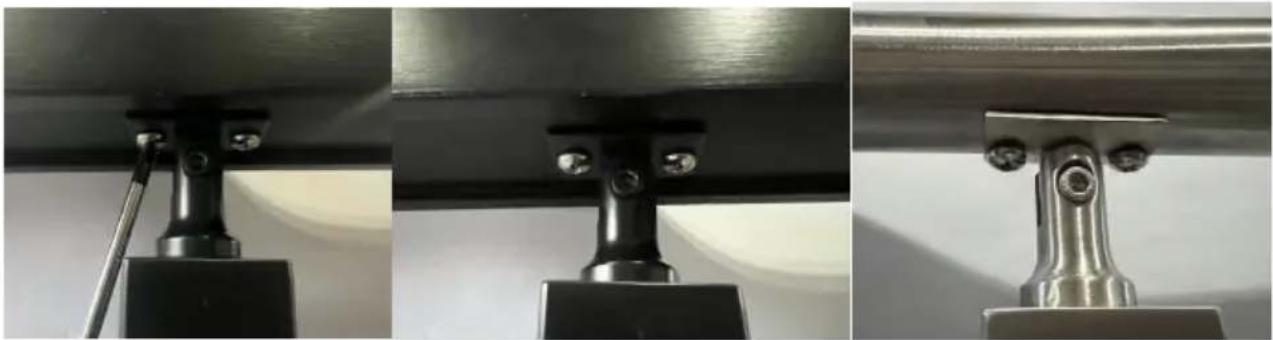

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el
pasamanos al soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.

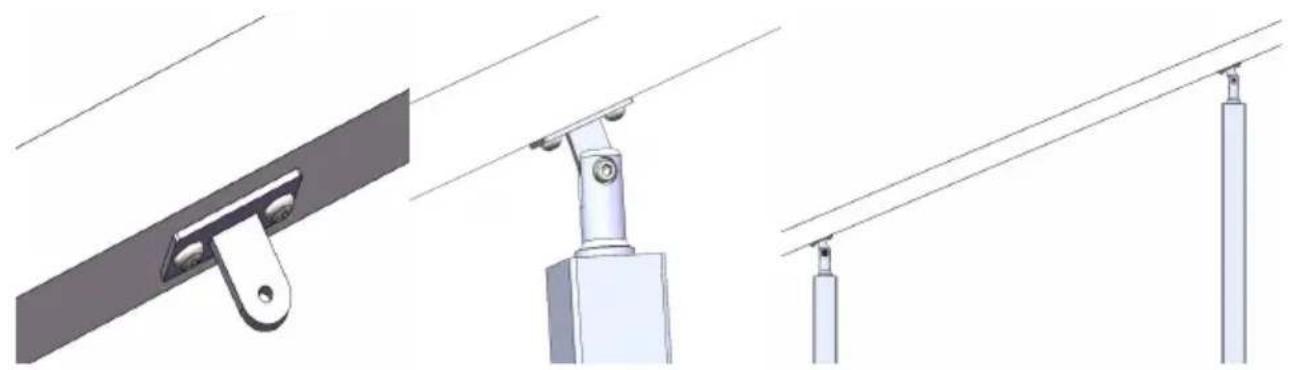

Montaje con pasamanos (gradiente)

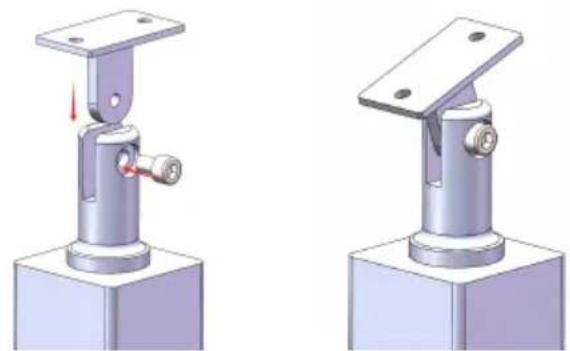

Paso 1: soporte fijo

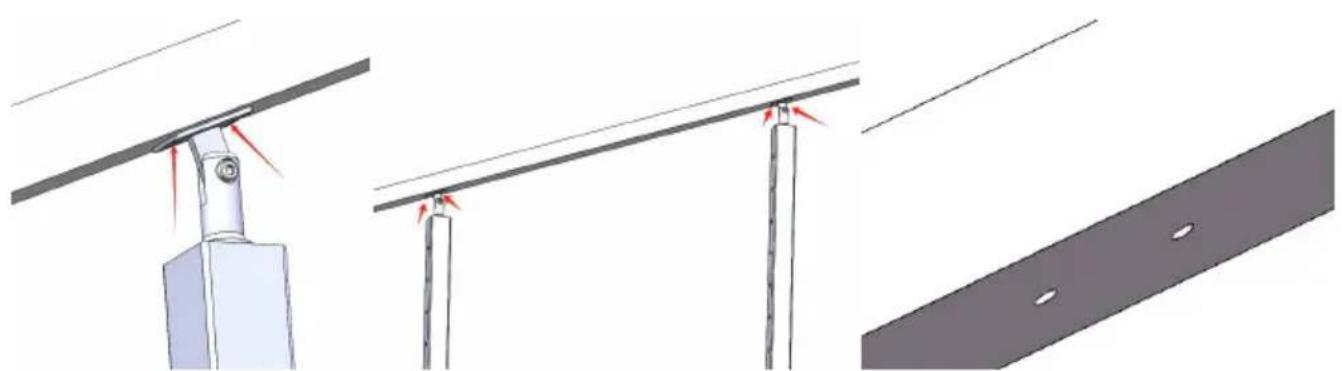

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y marque la posición debajo de los orificios del pasamano y del soporte; perfore los orificios con un taladro de Ø 5,5- Ø 5,6 mm.
Nota: El pasamanos y el soporte se pueden fijar previamente con ayuda de herramientas de sujeción, de modo que se puedan marcar y colocar múltiples puntos del soporte al mismo tiempo.

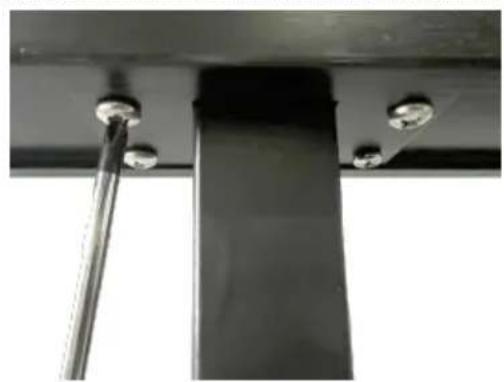

Paso 3: Retire el soporte del poste y luego use los tornillos autorroscantes del accesorio para fijar el soporte al pasamano.
a fijar el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.

Para el Modelo HR-017

Instalar con cable metálico y accesorios.
Para funda protectora de rueda nivelada


Para montaje horizontal y ángulo del tensor de pernos


Para tensor tensor y terminal fijo
