DT810 - Husdjur Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	DT810
Produkttyp	Cykelvagn för husdjur
Maximal lastkapacitet	88 lb (40 kg)
Mått på lådan (L x B x H)	31,5 x 21 x 20,8 tum (80 x 53,3 x 52,8 cm)
Maximal hundlängd	31 tum (80 cm)
Maximal mankhöjd	22 tum (56 cm)
Hjul	Stål, 16 x 1,75 tum
Rammaterial	Stål
Tygmaterial	Oxfordtyg 600D
Färg	Svartgrå
Packinnehåll	Huvudram, 2 hjul, 2 axlar, universalkoppling, dragstång, flagga, fram- och bakreflektorer, 19 mm nyckel, användarmanual
Kopplingstyp	Universell (för axel med mutter eller snabbkoppling, inte för genomgående axel)
Rekommenderad maxhastighet	10 mph (16 km/h) på jämnt underlag, 5 mph (8 km/h) i kurvor
Säkerhetselement	Flagga, framreflektorer (vita) och bakreflektorer (röda), säkerhetsrem, låssprintar
Tygvård	Handtvätt med ljummet vatten och mild tvål, inget blekmedel eller lösningsmedel
Förvaringstemperatur	Mellan -10°F (-23°C) och 150°F (65°C), inomhus

Vanliga frågor - DT810 Vevor

Vilken är den maximala vikt som Vevor DT810-vagnen klarar?

Den maximala lasten är 88 lb (40 kg). Överskrid aldrig denna gräns för att undvika olycksrisk.

Passar denna vagn för alla hundstorlekar?

Nej. Hunden får vara högst 80 cm lång och 56 cm mankhöjd. Rådfråga en veterinär för att kontrollera om ditt djur kan resa säkert.

Hur installerar jag vagnen på en cykel med snabbkopplingsaxel?

Ta bort snabbkopplingssystemet på vänster sida av bakaxeln. Montera universalkopplingen på axeln genom att skruva in justermuttern minst 5 hela varv. Dra åt ordentligt enligt cykelns manual.

Kan jag använda denna vagn med en cykel med genomgående axel?

Nej, den medföljande universalkopplingen är inte kompatibel med genomgående axlar. Kontakta din återförsäljare för en lämplig lösning.

Hur kontrollerar jag däcktrycket?

Pumpa däcken till det tryck som anges på däcksidan. Överpumpa inte för att undvika explosionsrisk.

Vad gör jag om vagnen tippar när min hund kliver i eller ur?

Håll alltid i vagnen för att förhindra att den tippar bakåt. Se till att hunden inte hoppar hastigt.

Hur underhåller jag vagnens tyg?

Tvätta tygdelarna för hand med ljummet vatten och mild tvål. Använd aldrig blekmedel eller lösningsmedel. Torka i skuggan.

Är det obligatoriskt att använda flagga och reflektorer?

Ja, säkerhetsflaggan och framreflektorerna (vita) och bakreflektorerna (röda) är avgörande för synligheten. Kör aldrig utan dem, särskilt på natten.

Hur fäster jag dragstången på vagnen?

Tryck på fjäderknappen, skjut in stången i mottagaren tills knappen kommer ut genom hålet A. Sätt sedan in säkerhetssprinten i hålet B och lås den.

Var hittar jag reservdelar till denna vagn?

Kontakta Vevors tekniska support via www.vevor.com/support för hjälp och reservdelar.

BRUKSANVISNING DT810 Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Trailerstorlek	Stor
Max. Kroppslängd	31 tum (80 cm
Max. Axelhöjd	22 tum ( 56 c
Max. Vikt	88 lbs. ( 4 0

SÄKERHETSINSTRUKTIONER

⚠️ VARNING

Läs instruktionerna innan du kör. Underlåtenhet att följa instruktionerna och varningarna i denna handbok kan leda till allvarliga skador eller dödsfall.

• Rådgör med en veterinär för att säkerställa att det är säkert för dina husdjur att åka i en släpvagn.
• Se till att husdjuret inte kan komma i kontakt med hjulen.
• Kontrollera bekvämligheten och säkerheten hos husdjuret ofta, särskilt under varmt eller kallt väder.
• Lämna aldrig husdjuret utan uppsikt och HÅLL ALLTID SLÄPVAGNEN FRÅN ATT VÄLTA BAKÅT NÄR HUNDEN GÅR IN ELLER LÄMNAR VAGNEN. ● ANVÄND INTE med en total belastning som överstiger 88 lbs. (40 kg)

- Använd aldrig husdjurssläp för att transportera barn eller gods.

- GÖR INTE några modifieringar på produkten. Eventuella paket som placeras på släpet kan göra att släpet blir instabilt.

- Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella trycket på däckets sidovägg kan leda till explosion av däcket och möjlig skada.

- Före varje åktur, se till att släpet inte stör bromsning, trampning eller styrning av cykeln.

- Följ alltid lokala föreskrifter när du använder släpvagnen på allmänna vägar.

- Cykla aldrig på natten utan tillräcklig belysning. Följ alla lokala lagar för belysning.

- När du använder din släpvagn drar du extra vikt och ett större fordon. Du måste ge mer tid för att bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med hur din cykel hanterar att dra släp.

- Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning. Undvik att åka över hinder med ett hjul, eftersom det kan få släpet att välta.

- Kör alltid med den främre och bakre dörren helt stängd för att skydda husdjuret från flygande skräp och förhindra att husdjuret hoppar från släpet.

- Cykelföraren måste vara minst 16 år gammal.

- Rekommenderade hastighetsgränser: - 10 mph (16 km/h) på jämna, raka vägar - 5 mph (8 km/h) vid svängning eller på ojämna vägar.

- Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet bör vara mellan 30 N ( ≈ 6,6 lbs. eller 3 kg) och (≈17,6 lbs. eller 8 kg). För att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen och lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. Om vikten är för låg kan cykelns bakhjul tappa grepp. Om den är för hög kan dragkroken bli överbelastad.

Överbelasta aldrig släpvagnen och åk aldrig med en dragstångsbelastning

som ligger utanför det specificerade intervallet 6,6 till 17,6 lbs. (3 – 8 kg). Fördela alltid lasten jämnt. Underlåtenhet att göra det kan leda till olyckor med allvarliga skador eller dödsfall.

Tips: Se till att din hund är placerad med sin tyngdpunkt så nära som möjligt. Detta är det bästa sättet att åka med en optimal viktfördelning.

MODELL OCH PARAMETRAR

Modell	DT810
Typ	Bogsera
Max. Ladda	88 pund
Bin Storlek	31,5*21*20,8tum
Hjul	Stål, 16*1,75 tum
Material	Stål, 600D Oxfordduk
Färg	Svart & Grå

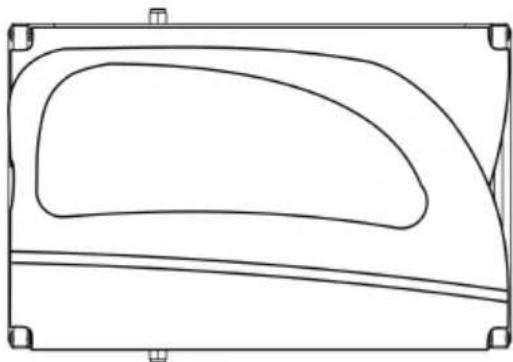

INNEHÅLL

1 x Huvudram	2 x hjul
2 x Hjulaxel	1 x Universalfäste
1 x Dragkrok	1 x Flagga
2 x främre reflexer ( vita )	2 x Bakre reflexer ( röda
1 x 19 mm skiftnyckel +1 x användarmanual

Hur man monterar

36. Öppna huvudramen

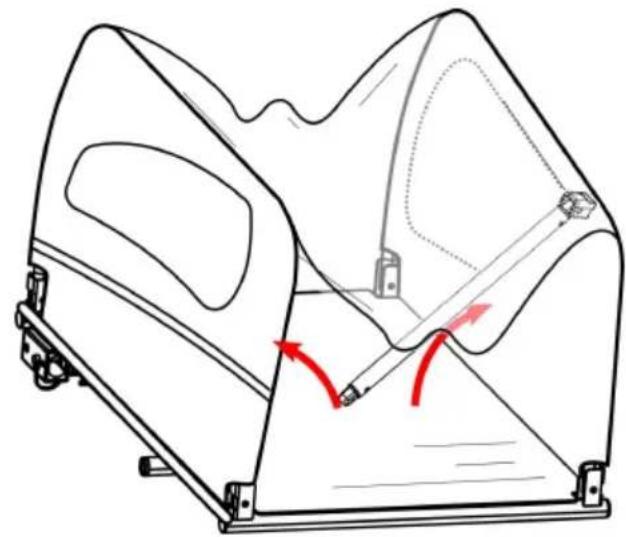

Ta ut vagnens huvudram och andra komponenter från kartongen. Ta bort svarta skyddskåpor på 4 hörn. Lyft upp båda sidopanelerna till upprätt läge (Figur 1).

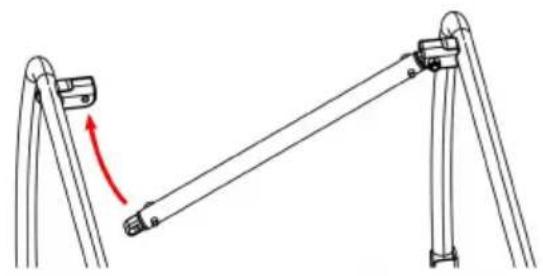

Fäst tvärbalken på den övre delen av huvudramen. Lyft och tvärstången med hjälp av säkerhetsnålen som är fäst vid bulten (Figur 2). Se till att säkerhetsnålarna är ordentligt låsta på plats enligt (Figur 3).

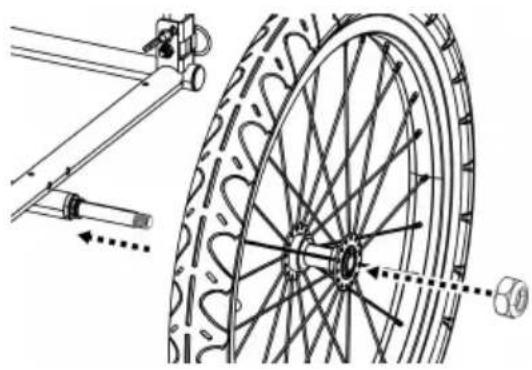

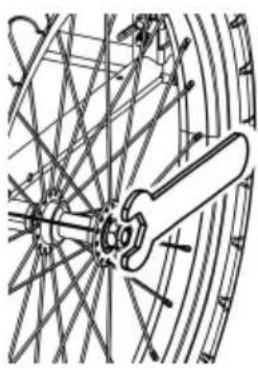

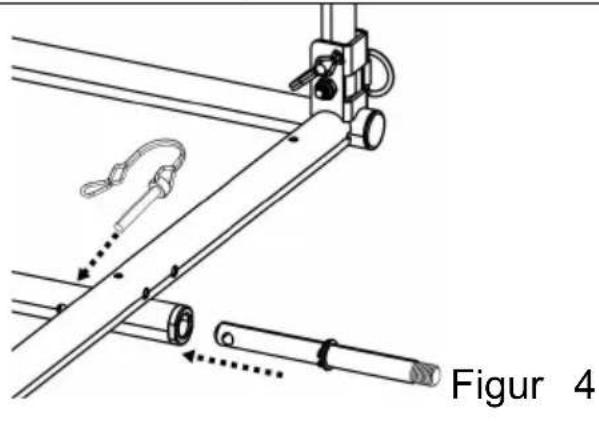

	Sätt in hjulaxeln i axelmottagar under släpvagnsramen och läs säkerhetsstiftet (Figur 4). Sähjulet och skruvmuttern på axe Figur 5). Fäst skruvmuttern m en 19 mm skiftnyckel (Figur
Bild 5	Bild 6

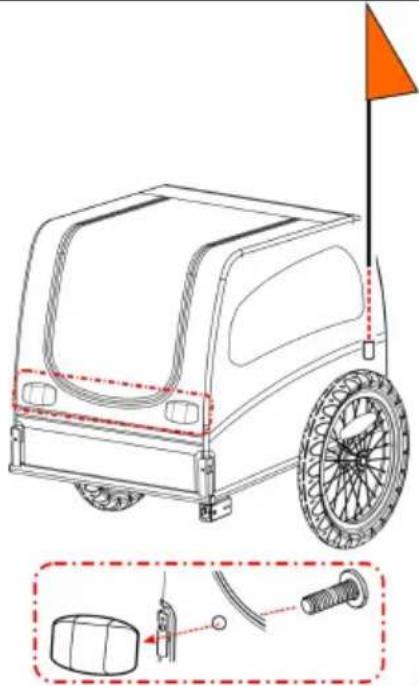

38. Att fästa flaggan

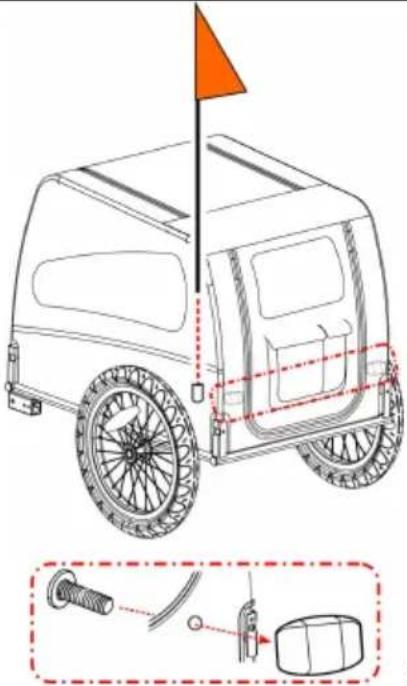

Sätt in flaggstången i flaggstångsfickan i det vänstra bakre hö sidopanelen (Figur 7, Figur 8).Sätt i skruvarna i hålen på locket för att fästa främre (vita) (röda) reflexer.
	Bild 7			Bild 8

Tryck på fjäderknappen och skjut in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se till att säkerhetsnålen är ordentligt låst på plats (Figur 9).

40. Fästa släp på cykel

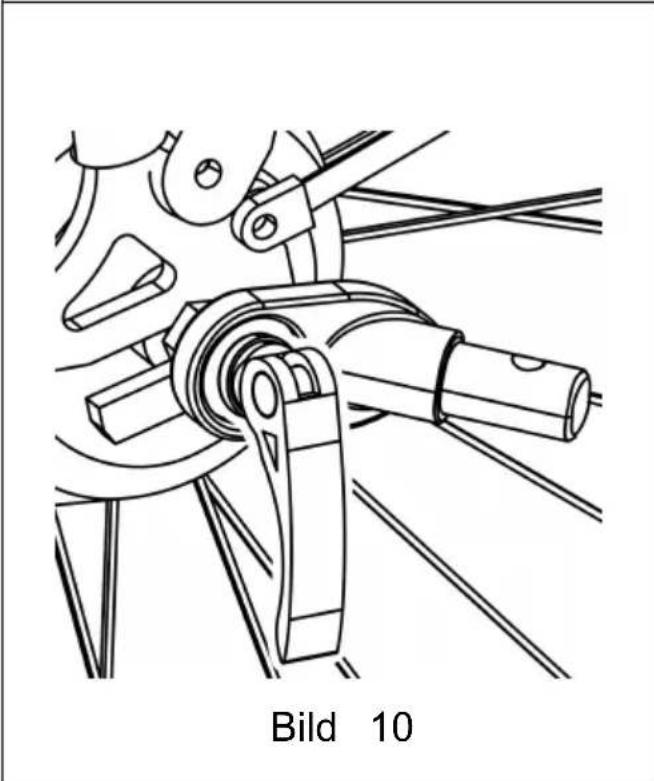

1. Snabbkopplingsaxel: Ta bort snabbkopplingen från vänster av cykelns bakaxel. Montera draget mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Draget sitter kvar på cykeln när släpet tas bort (Figur 10).

⚠️ VARNING Spänningsmuttern måste ha i gängorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada eller dödsfall. Om snabbkopplingen är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

1. Nutted Axle: Skruva loss muttern med bricka från vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillbaka muttern med brickan (Figur 11).

Axelmuttern måste ha i gängor i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert.

Underlåtenhet att dra åt muttern helt kan leda till olyckor med allvarliga skador eller dödsfall.

Om axeln är för kort kan Uni Hitch inte användas! Rådfråga professionell cykelmekaniker för lämpliga delar och hjälp.

1. Genomgående axel: Universalkopplingen passar inte en cykel med genomgående axel. Kontakta återförsäljaren för möjlig lösning.

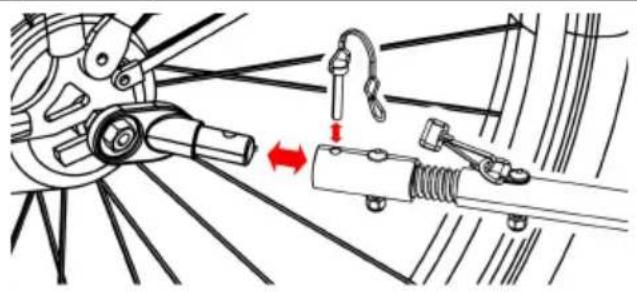

Anslut kopplingen på dragkroken och fäst säkerhetssprinten (Figur 12)

När dragkroken är fäst, vira säkerhetsbältet runt cykelns ram och haka fast i D-ringen på dragkroken.

Innan du cyklar

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg
3. Dragkroken är ordentligt fastsatt på släpet
4. Kopplingen är ordentligt fastsatt på cykeln
5. Alla säkerhetsnålar är säkert låsta på plats.
6. Säkerhetsremmen på dragkroken är korrekt monterad
7. Vikten på dragkroken vid kopplingen är större än 6,6 lbs. (3 kg) och överstiger inte 17,6 lbs. (8 kg) med fullastat släp
8. Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner)
9. Säkerhetsflaggan är på plats
10. Koppla alltid din hund/husdjur i släpet.

UNDERHÅLL

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller högre än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa
