Produkttyp	Katlucka för skjutdörr
Märke	Vevor
Modell	CWM03-XL
Färg	Vit
Panelens mått (B x H)	346 × 600 mm (13 5/8 × 23 5/8 tum)
Kompatibel skjutdörrsbredd	Minst 17 tum (431 mm)
Justerbar höjd	Ja, via en höjdjusteringsanordning
Ramaterial	Aluminium
Flappmaterial	Vinyl
Installationstyp	I skjutdörrens glidskena
Låsning	Låsklinka ingår
Stängningspanel	Avtagbar, glider i skenan för att stänga tillträdet
Värmeisolering	Tätningslister för drag och utkast ingår
Säkerhet	Kräver övervakning i närvaro av barn eller pool; ej brandhämmande
Verktyg som krävs för installation	Borrmaskin, borr (2,5 / 3,2 / 6,5 mm), stjärnskruvmejsel, måttband, sax
Ingående tillbehör	2 T-fästen, självhäftande tätningslister, skruvar, anslutningsstänger, låsklinka, stängningspanel
Underhåll	Rengör ytor, byt vinylflappen vid behov (säsongsmässig krympning eller sträckning)
Reparationsbarhet	Ersättningsflappar finns; justering möjlig genom att lossa skruvarna på den inre ramen
Driftstemperatur	−18 °C till 38 °C (0 °F till 100 °F)
Garanti	Ej specificerad; Vevor frånsäger sig allt ansvar vid felaktig användning

Vanliga frågor - CWM03-XL Vevor

Hur mäter jag öppningen på min skjutdörr innan köp?

Mät avståndet mellan den högsta punkten på den övre skenan och den lägsta punkten på den nedre skenan. Denna höjd bestämmer lämplig modell. För CWM03-XL måste dörrens bredd vara minst 17 tum (431 mm).

Kräver installationen att man borrar i glaset?

Nej, du ska aldrig borra i glaset. Fästningarna görs endast på skjutdörrens ram eller skena. Använd medföljande T-fästen och skruvar för att fästa katluckan utan att skada glaset.

Hur justerar jag katluckans höjd?

Katluckan levereras med en höjdjusteringsanordning placerad högst upp på panelen. För att justera, tryck ner en sida fast och sedan den andra tills panelen sitter korrekt i skenan. När den är på plats, skruva fast anordningen genom förborrade hål.

Kan jag låsa katluckan?

Ja, en låsklinka medföljer. Fäst den på skjutdörren eller den fasta fönsterrutan med skruvarna. Låsregeln kräver ett 6,5 mm hål i skenan. Se till att inte borra nära glaset.

Hur installerar jag tätningslisterna?

Applicera tätningslisten mot drag på skjutdörrens bakkant (mellan dörren och den fasta fönsterrutan) och listen mot utkast på framkanten (mellan dörren och katluckan). Rengör och torka ytan, dra sedan bort skyddsfilmen och tryck fast ordentligt. Klipp bort överflödigt material med sax.

Kan vinylflappen bytas ut?

Ja, ersättningsflappar finns tillgängliga. För att byta, ta bort skruvarna på den inre ramen, avlägsna stången och flappen, sätt sedan in den nya flappen och placera den korrekt horisontellt och vertikalt. Skruva tillbaka stången på plats.

Vad gör jag om mitt djur vägrar att använda katluckan?

Ställ dig på ena sidan med godis för att uppmuntra. Lyft luckan några centimeter och låt den passera. Om nödvändigt, håll luckan öppen med tejp i början för att vänja den. Tålamod och belöningar fungerar bra.

Kan katluckan användas som säkerhetsingång?

Nej, denna produkt är inte avsedd för säkerhet. Den används endast för att ge djur tillträde. Vevor frånsäger sig allt ansvar vid intrång. Övervaka alltid tillträdet, särskilt i närvaro av barn eller pool.

Vilka verktyg krävs för installationen?

Du behöver ett måttband, en penna, sax, en borrmaskin med borr på 2,5 mm, 3,2 mm och 6,5 mm, en stjärnskruvmejsel och säkerhetsutrustning (glasögon, handskar). Maskeringstejp kan vara användbar för markeringar.

Hur justerar jag flappen om den är för lös eller för stram?

Lossa lätt på skruvarna på katluckans inre ram. Flytta stången som håller flappen horisontellt eller vertikalt för att justera spänningen. När justeringen är klar, dra åt skruvarna igen. Detta kompenserar för säsongsmässiga variationer i vinylen.

BRUKSANVISNING CWM03-XL Vevor

Hunddörr för skjutdörr

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör ett köp hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi kommer att informera dig igen om det finns några teknik- eller programuppdateringar för produkten.

Viktig säkerhetsinformation

Förklaring av uppmärksamhetsord och symboler som används i den här guiden

Detta är säkerhetsvarningssymbolen, den används för att varna dig för potentiella risker för personskador.

Följ alla säkerhetsmeddelanden som följer efter denna symbol för att undvika risk för personskador eller dödsfall.

VARNING

VARNING indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga skador.

FÖRSIKTIGHET

VARNING, som används tillsammans med säkerhetssymbolen, indikerar en farlig situation som, om den inte undviks, kan leda till mindre eller måttliga skador.

OBS

OBS används för att hänvisa till säkra användningsmetoder som inte är relaterade till personskador.

VARNING

- När barn är närvarande i hemmet är det viktigt att tänka på husdjursluckan ur barnsäkerhetssynpunkt. Husdjursluckan kan missbrukas av ett barn, vilket leder till att barnet kommer åt potentiella faror som kan finnas på andra sidan husdjursluckan. Köpare/husägare med simbassänger bör se till att husdjursluckan övervakas hela tiden och att poolen har tillräckliga hinder för inträde. Om en ny fara skapas utanför ditt hem, som kan nås genom husdjursluckan, stäng panelen eller lås om tillämpligt, finns för...

estetiska och energieffektiva ändamål och är inte avsedd som en säkerhetsanordning. VEVOR ansvarar inte för oavsiktlig användning och köparen av denna produkt tar fullt ansvar för tillsynen av öppningen den skapar.

- Elverktyg. Risk för allvarliga skador; följ alla säkerhetsanvisningar för elverktyg. Var noga med att alltid bära korrekt säkerhetsutrustning.

FÖRSIKTIGHET

- Användaren måste, före installationen, bekanta sig med alla byggföreskrifter som kan påverka installationen av husdjursdörren och tillsammans med en licensierad entreprenör avgöra dess lämplighet för en given installation. Denna husdjursdörr är inte en branddörr. Det är viktigt för ägaren och entreprenören att beakta eventuella risker som kan finnas inuti eller utanför husdjursdörren, och eventuella risker som kan uppstå genom efterföljande förändringar av din egendom och hur de kan relatera till dess existens och användning, inklusive felaktig användning av husdjursdörren.

OBSERVERA

• Förvara dessa instruktioner tillsammans med viktiga dokument; se till att överföra dem till den nya ägaren av fastigheten.
• Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.
• Applicera glasrengöring och tätningslister på en ren och torr yta vid temperatur över 17 °C.
• Se till att det inte finns något under dörren där du ska borra hålen eller skära öppningar.
• Använd en manuell skruvmejsel för att dra åt skruvarna. Dra inte åt för hårt. Överdriven åtdragning kan skeva husdjursluckans karm.
• Det är inte möjligt att skära hål i härdat glas eller dubbelglas förutom vid tillverkningstillfället. Rådfråga en professionell glasmästare eller glastillverkare för att installera husdjursluckan i en glasdörr eller ett glasfönster.

Modell och parametrar

Mått för skjutdörr i glas i 1 del

Modell	Bredd	Höjd	Färg
CWM03-M	11,6 tum (295 mm)	75 7/8" - 80 11/16"(1,93–2,05 m)	Vit
CWM03-L	13,58 tum (345 mm)
CWM03-XL	17" (431 mm)
CWM03-L -B	13,58 tum (345 mm)		Brun
CWM03- X L-B	17" (431 mm)
CWM03-M -H	11,6 tum (295 mm)	91 7/16 " - 96 "( 2,32 - 2,44 m )	Vit
CWM03-L -H	13,58 tum (345 mm)
CWM03-XL -H	17" (431 mm)

Dörrstorlek

CWM03-M / CWM03-M -H : 8 1/4 tum B × 12 1/4 tum H (209,6 × 311,2 mm)

CWM03-L / CWM03-L -B / CWM03-L -H :

260,4 × 412,8 mm (B × H)

CWM03-XL / CWM03-XL -B/ CWM03-XL -H :

346 × 600 mm (B × H)

Komponenter

M3*10 mm självgängande

tvärgängande skruvar ( 3

Stängningspanel

Självhäftande tätningar

Spärrmontering

Anslutningsstång (2)

M3,5*10 mm försänkta gångskruvar med bruten ände ( 10 )

M3,5*12 mm Stora

platthuvudskruvar ( 2 )

Installationsguide

Verktyg som behövs

sax	Måttband	Säkerhetsutrustning	Maskering ellerMålartejp	Penna
Borra	(2,5 mm)Borrspett	(3,2 mm)Borrspett	(6,5 mm)Borrspett	Phillips-skruvmejsel

Viktiga definitioner

Storlek på reservflik: Total storlek på flik när den tas bort från husdjursdörren. Öppningsstorlek för luckan: Användbart utrymme för att husdjur ska kunna gå in och ut genom husdjursluckan.

Övre dörrsektion: Sektion av skjutdörr i glas för husdjur med glas. Nedre dörrsektion: Sektion av skjutdörr i glas med husdjursdörr.

Höjdjusterare: En metallpanel med fjädrar placerad ovanför den övre dörrsektionen för att justera höjden.

Höjd på skjutdörr i glas för husdjur.

Öppning av skjutdörrsram i glas: Öppning i skjutdörrsram mellan den övre dörrspåret och den nedre dörrspåret.

Synlig skjutdörrsram: Skjutdörrsram i glas som är synlig och exponerad i inner- eller yttervägg.

Infälld skjutdörrsram: Skjutdörrsram i glas som är i jämnhöjd med eller knappt synlig i

inner- eller yttervägg.

Höjd: Höjden från golvet till botten av fliken i husdjursluckan. Det är höjden som husdjuret

måste kliva över för att gå in eller ut genom husdjursdörren.

Panelribbor: Upphöjda ribbade linjer på vänster och höger sida av skjutdörrens husdjursram i glas för att

indikera borrning utanför ribblinjens område. Borra inte innanför ribblinjen eftersom det finns glas och

kommer att gå sönder om borrning sker i detta område.

Driftstemperaturområde: 0°F till 100°F (-18°C till 38°C)

Installera din skjutbara husdjursdörr i glas

OBS!

Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.

Steg 1

Mätning

HUR MÄTER MAN?

1A. Innan du köper en skjutdörr i glas för husdjur måste du bestämma höjden på öppningen till din skjutdörrs karm. Mät från den högsta punkten i den övre dörrskenan till den lägsta punkten i den nedre dörrskenan.

Steg 2

Installera skjutdörr i glas för husdjur

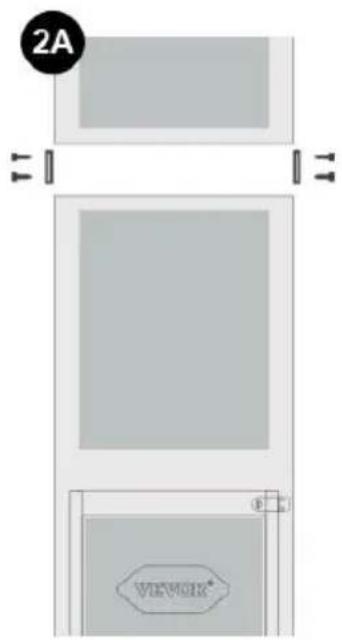

2A. Innan du fortsätter med installationen, montera topp- och bottenpanelerna till ett stycke. Skjut in kopplingsstängerna i hålen i bottenpanelen och sätt i (2) M3,5*10 platthuvudskruvar i varje kopplingsstång. Skjut sedan topppanelen ner över kopplingsstängerna och sätt i 2 skruvar på varje sida. Kontrollera att de 2 dörrpanelerna är justerade och dra sedan åt alla 8 skruvar.

VARNING

Var försiktig när du monterar ihop dörrens två halvor. Detta kan vara en potentiell klämpunkt och leda till skador.

OBS! Ta bort allt förpackningsmaterial, inklusive kartonginlägg inuti höjdjusteraren.

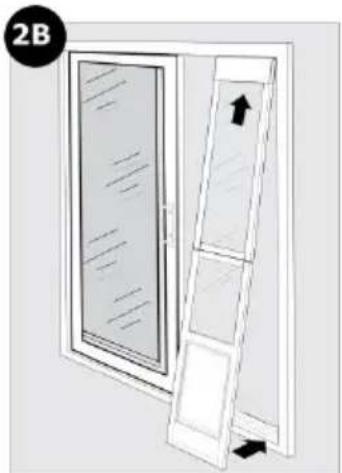

2B. Skjutdörren i glas förs in i öppningen i din skjutdörr mot dörrkarmen. Din skjutdörr kommer att stängas mot den. Med skjutdörren öppen, för in den övre delen av skjutdörren med höjdjusteraren i det övre dörrspåret på insidan.

sidan av skjutdörren i glas. Lyft upp och placera den nedre delen av skjutdörrens glas i det nedre dörrspåret på insidan av skjutdörren. Se till att sidan av skjutglaset som visar flikskruvarna är på insidan av din skjutdörr.

OBS! Du kan behöva dra ner höjdjusteraren för att passa den skjutbara glasdörren i skjutdörrens skena. Dra bestämt ner ena sidan och sedan den andra.

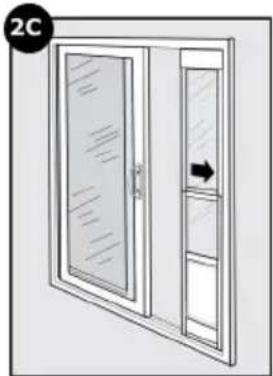

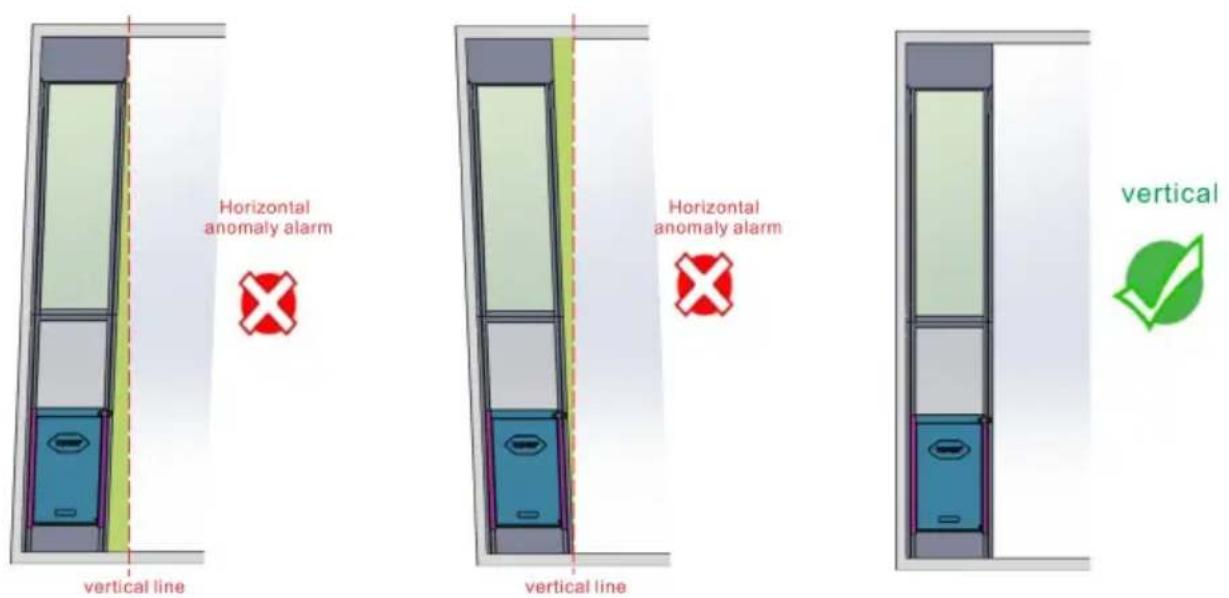

2C. Kontrollera först om dörrkarmens vinkel är rät (90°). Flytta den skjutbara glasdörren till dörrkarmen. Den skjutbara glasdörren ska vara i jämnhöjd med dörrkarmen utan några mellanrum. Se till att höjdjusteraren är helt utdragen och lutar åt ena sidan. Om några mellanrum upptäcks, lägg till mellanlägg tills kanten på husdjursdörren är parallell med skjutdörrens kontaktlinje. Innan du borrar, se till att du är nöjd med installationen av den skjutbara glasdörren. Se följande diagram för korrekt installation.

Steg 3

Fäst den skjutbara glasdörren för husdjur

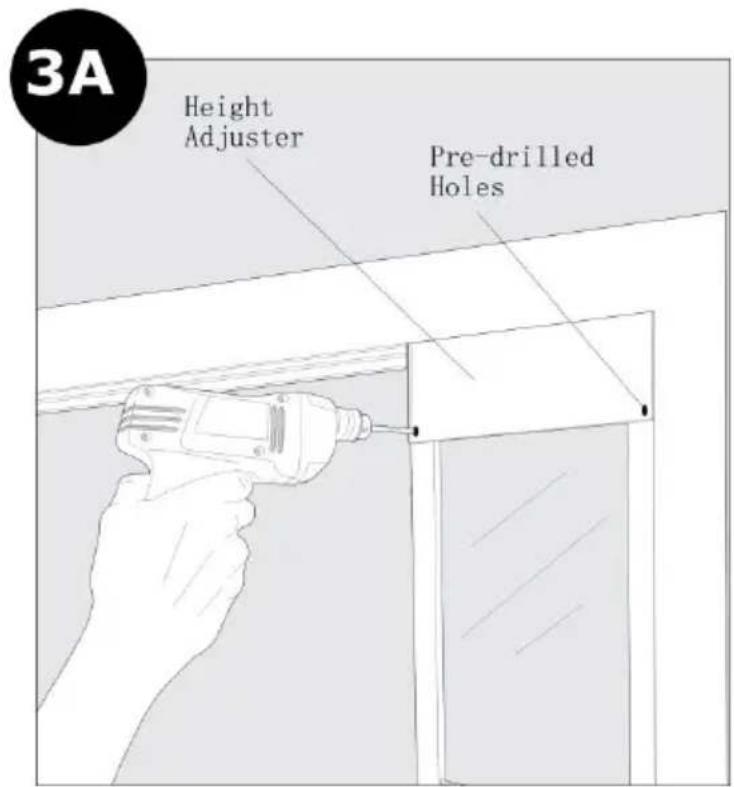

3A. Skjut ut den skjutbara glasdörren för husdjur något från dörrkarmen för att se de förborrade hålen i höjdjusteraren. Borra (2,5 mm) hål genom de två förborrade hålen på insidan av höjdjusteraren. Fäst höjdjusteraren på den skjutbara glasdörren med två M3*10 mm självgängande skruvar med tvärskär. Skjut den skjutbara husdjursluckan mot dörrkarmen. Se till att den är i jämnhöjd utan några springor. Skjutdörr i glas för husdjur för synliga eller infällda dörrkarmar. Montera skjutdörr i glas för husdjur med T-fästen och skruvar.

- Skjut den skjutbara glasdörren för husdjur mot skjutdörrens karm. Mät och markera den övre delen

mitten och undersidan av skjutdörren i glas där skjutdörren kommer att stängas. Markera sedan på skjutdörrskarmen (använd en penna eller något som går att rengöra).

Dessa markeringar är endast avsedda som markeringsguide för de två T-fästena.

- Skjut panelen fram och uppåt för att kunna placera T-fästena i skjutdörrens spår.

3B. Ta ett av T-fästena och placera det högst upp på den glidande glasskenan. T-delen av fästet är i linje med ditt märke. Markera med en penna på insidan av skenan för dina pilothål och gör detsamma för den nedre skenan. (T-fästena är universella och fungerar i den övre eller nedre skenan).

Använd ett 3,2 mm borr för att borra förborrade hål för T-fästen högst upp och längst ner på skjutdörren i glas. Sätt tillbaka T-fästena på plats och fäst T-fästena högst upp och längst ner på skjutdörrens skena med de medföljande plåtskruvarna på 4 mm x 12 mm. Skjut in din skjutdörr.

Skjut husdjursdörren i glas tillbaka mot dörrkarmen så ser du T-fästena framför den skjutbara husdjursdörren i glas.

Använd ett (3,2 mm) borr för att borra förhål genom T-fästena och in i glidglas. Husdjurslucka upptill och nedtill. Fäst fästena med de medföljande skruvarna.

Steg 4

Installera läs

NOTICE

Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.

CAUTION

BORA INTE I GLAS.

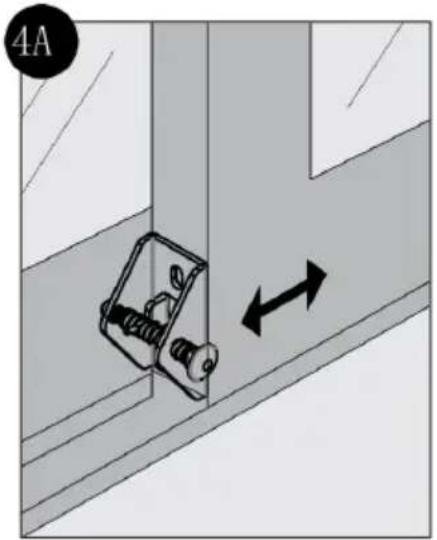

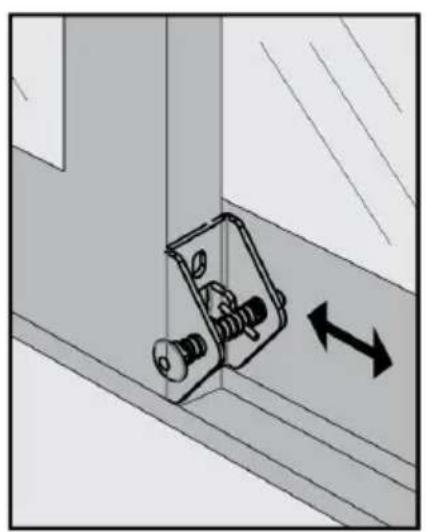

1. Stäng skjutdörren i glas tätt mot uteplatspanelen. Placera spärren längst ner uppe på din befintliga skjutdörr i glas. Med låsbulten i infällt läge, pekande mot skjutdörren i glas eller den fasta väggen. Lämna cirka 3 mm utrymme mellan låsbultens spets och skenan.
2. Håll låset ordentligt på plats, markera skruvhålen och mitten av låsbulten i sl på skjutdörren i glas eller det fasta fönstret.

Obs: Kontrollera borrmärkenas placering för att se till att de inte kommer i kontakt med glaset på någon av dem.

skjutdörren i glas eller uteplatspanelen vid borrning.

1. Borra två förborrhål för att fästa spärren (3,5 mm) för skjutdörrar i aluminium (2,5 mm) för skjutdörrar i trä eller vinyl. Borra ett 6 mm hål för låsbulten.
2. Fäst spärren med två M4*12mm plåtskruvar. DRA INTE ÅT FÖR HÅRT.

Bra tips: Om det blir för hårt åtdraget och du har avskalat anslutningen, flytta något uppåt eller nedåt och borra om monteringshålen. Ett annat alternativ är att borra befintliga hål till en större storlek och montera plastpluggar. Plastpluggar köpas i vilken lokal järn- eller byggvaruhandel som helst.

Låsmontering på skjutdörr

Spärrmontering på stationärt fönster

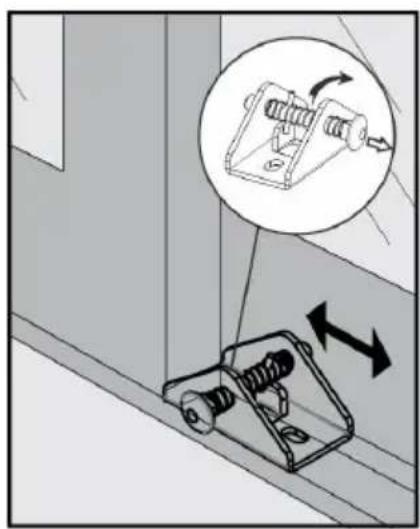

Spärrmontering i nedre spår

Steg 5

Installera glasrengöring och tätningslister

5A. Glassopen ska monteras på bakkanten av skjutdörren för att täta mellan den stationära glasdörren. Tätningslisten ska monteras på framkanten av skjutdörren för att täta mellan husdjursdörren och skjutdörren.

5B. Stäng skjutdörren i glas mot husdjursdörren i glas. Rengör och torka skjutdörrens bakkant. Placera glassopen vid den övre glaskanten med den flexibla delen vidrörande

glaset på den stationära dörren. Dra försiktigt bort baksidan och tryck fast glaslisten medan du rör dig ner till botten av glaset. Klipp bort eventuellt överskott med

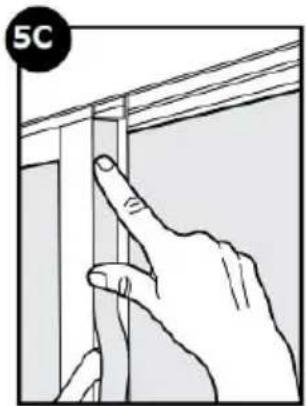

5C. Öppna skjutdörren i glas. Rengör och torka framkanten på skjutdörren. Placera tätningslisten i den övre framkanten mot insidan. Dra försiktigt bort baksidan och tryck tätningslisten på plats medan du rör dig ner mot dörrens undersida. Klipp eventuellt överskott med en sax.

Steg 6

Träna ditt husdjur

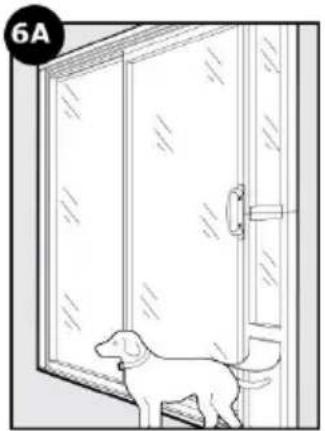

6A. Det kan vara bra om du är på ena sidan av dörren och ditt husdjur på den andra. Lyft fliken några centimeter och försök att prata med ditt husdjur genom dörren. När ditt husdjur har gått igenom några gånger, låt fliken nudda ditt husdjurs rygg så de blir bekväma med att använda husdjursluckan. Om ditt husdjur inte vill gå igenom dörren, tejpa upp fliken tills de använder den på egen hand.

Bra tips: Prova godis för att uppmuntra ditt husdjur att gå igenom husdjursluckan och bli bekväm med att använda den.

Stängningspanel

Stängningspanelen skjuts in i skenan på insidan (eller utsidan) av den skjutbara glasdörren för husdjur. Den är praktisk vid dåligt väder eller för att hindra ditt husdjur från att använda den.

Ersättningsflikar

Byt ut och justera

Vid extrema väderomslag kan vinylflikar krympa under kalla månader och töjas ut under varmare månader. De är enkla att byta ut eller justera för att säkerställa passform under säsongsväxlingar.

För att byta ut: Ta bort skruvarna från husdjursdörrens inre ram.

Ta bort stången och klaffen.

Byt ut den nya vinylfliken och placera den horisontellt och vertikalt så att den passar i dörrkarmen.

Byt ut den befintliga stången och dra åt skruvarna.

För att justera: Lossa lätt skruvarna från husdjursdörrens inre karm.

Flytta stången något bort från fliken.

Justera fliken horisontellt och/eller vertikalt så att den passar i dörrkarmen.

Tryck stången mot fliken och dra åt skruvarna.

Användarvillkor och ansvarsbegränsning

1. Användarvillkor

Denna produkt erbjuds dig under förutsättning att du accepterar villkoren och meddelandena häri utan ändringar. Användning av denna produkt innebär godkännande av alla sådana villkor och meddelanden.

2. Korrekt användning

Denna produkt är avsedd för användning med husdjur där träning önskas. Ditt husdjurs specifika temperament kanske inte passar denna produkt. Om du är osäker på om detta är lämpligt för ditt husdjur, vänligen kontakta din veterinär eller certifierade tränare. Korrekt användning inkluderar att läsa igenom hela bruksanvisningen som medföljer din produkt och eventuella specifika varningsmeddelanden.

3. Ingen olaglig eller förbjuden användning

Denna produkt är endast avsedd för användning med husdjur. Denna

Husdjursträningsenheten är inte avsedd att skada, skada eller provocera. Att använda denna produkt på ett annat sätt än det är avsett kan leda till brott mot federala, statliga eller lokala lagar.

4. Ansvarsbegränsning

Under inga omständigheter ska VEVOR vara ansvarigt för några direkta, indirekta, straffrättsliga, oförutsedda, särskilda eller följdskador, eller några skador som helst som uppstår på grund av eller i samband med användning eller missbruk av produkten. Köparen tar på sig alla risker och allt ansvar från användningen av produkten.

5. Ändring av villkor

Radio Systems Corporation förbehåller sig rätten att ändra de villkor och meddelanden som gäller för denna produkt.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangcheng Road 803, Nong 11, Hao 1602A-1609 Shi, Baoshan District, Shanghai 200000, Kina.

EU-representant: E-CrossStu GmbH.

Mainzer Landstr. 69, 60329 Frankfurt am Main.

REPRESENTANT FÖR STORBRITANNIEN: YH CONSULTING LIMITED.
