RB-16 - Bockpress Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk böjpress för armeringsjärn
Märke	Vevor
Modell	RB-16
Märkeffekt	1000 W
Nettovikt	12,23 kg
Bruttovikt	11,73 kg
Maximal böjkapacitet	Armeringsjärn upp till 16 mm diameter
Minsta böjkapacitet	Armeringsjärn från 6 mm diameter
Böjhastighet	≤ 4 sekunder per operation
Strömförsörjning	AC 220-240 V, 50 Hz eller AC 120 V, 60 Hz (beroende på version)
Drivsystem	Hydraulisk
Motortyp	Elektrisk motor med kolborstar
Huvudfunktioner	Böjning av betongarmeringsjärn, med justerbar stopp för repeterbara vinklar
Rutinunderhåll	Kontrollera hydrauloljenivån, rengöra metallrester, inspektera kolborstar
Säkerhetsåtgärder	Bär skyddsglasögon, koppla bort före underhåll, använd inte i fuktig miljö
Reservdelar tillgängliga	Kolborstar, tätningar, böjblock, oljelock
Reparerbarhet	Byte av kolborstar möjligt, oljebyte, åtdragning av bultar
Allmän information	Bruksanvisning medföljer, teknisk support via www.vevor.com/support

Vanliga frågor - RB-16 Vevor

Vad är den maximala böjkapaciteten för Vevor RB-16?

RB-16 kan böja armeringsjärn med en maximal diameter på 16 mm.

Vilken typ av hydraulolja ska användas?

Använd hydraulolja av klass ISO VG46 (vikt 20) med anti-skum och anti-slitage egenskaper, såsom Shell Tellus 46, Mobil DTE 25 eller Esso Uni Power SQ46.

Hur ställer man in böjvinkeln?

Använd det justerbara stoppet (justerbar plugg) genom att skruva för att ställa in önskad vinkel. Du kan göra en markering för att återskapa samma vinkel.

Vad gör man om maskinen tappar kraft?

Kontrollera hydrauloljenivån och kolborstarnas skick. Slitna borstar eller olje brist kan orsaka effektförlust.

Hur byter man kolborstar?

Koppla bort enheten, skruva loss de två locken på borsthållarna, ta bort de slitna borstarna och byt ut dem om de mäter mindre än 6 mm i längd.

Hur ofta ska hydrauloljan bytas?

Oljebytet bör göras minst en gång per år, eller tidigare om oljan är smutsig. Följ proceduren som beskrivs i bruksanvisningen.

Vilka säkerhetsåtgärder bör vidtas?

Bär alltid skyddsglasögon, koppla bort enheten före underhåll och använd inte maskinen i fuktig miljö eller nära brandfarliga material.

Kan RB-16 användas för att kapa armeringsjärn?

Nej, denna enhet är endast avsedd för böjning av armeringsjärn. Försök inte kapa eller böja för hårda stänger.

Vad gör man om motorn överhettas onormalt?

Stanna maskinen och låt den svalna. Kontrollera kolborstarna och ventilationen (blockera inte dem). Överhettning kan indikera slitna borstar.

Var hittar man teknisk support för RB-16?

Besök webbplatsen www.vevor.com/support för teknisk assistans och elektroniskt garantibevis.

BRUKSANVISNING RB-16 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

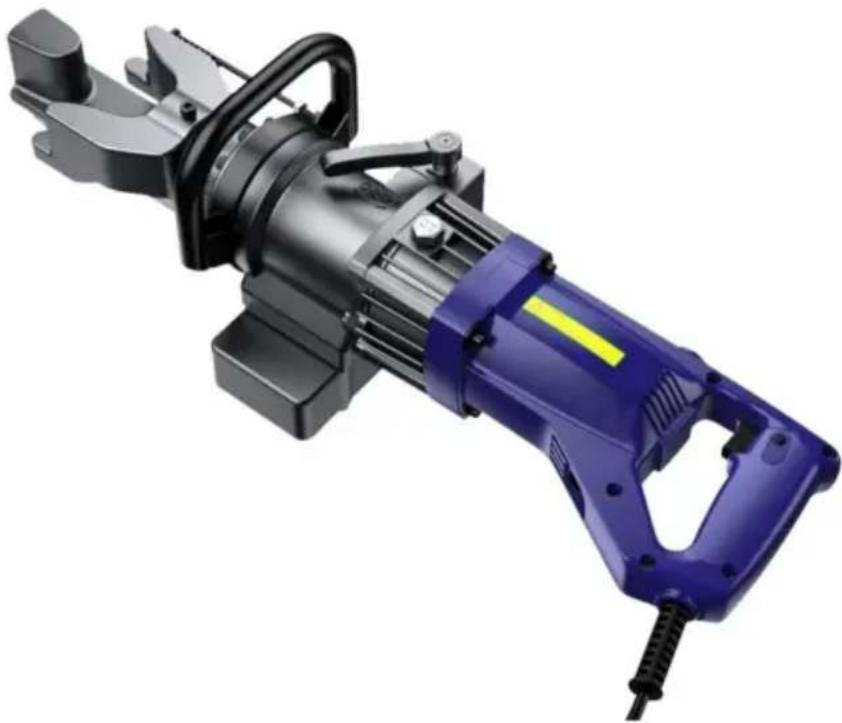

ELEKTRISK ARMERINGSBÖJARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSBÖJARE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

Användande

Använd NRB-22 NRB-25 RB-16 RN-22 NRB-32 armeringsjärnsbockare på betong endast för förstärkningsstänger.

Begränsa användningen till avsett material

Använd inte maskinen för att böja mycket hårt armeringsjärn. Det hårda armeringsjärnet kan gå sönder och kommer också att skada verktyget. Försök inte att böja armeringsjärn.

Hårdare, tjockare eller tunnare än de specificerade

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd under tiden du använder böjaren.

Tillhandahåll säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande ändar. Placera säkerhetsskärmen under armeringsjärnet vid arbete på höga ställen.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer eller använd den i regn eller på fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med verktyget, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i

sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg, thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärnet och omgivande område.

Bär ordentliga kläder

Bär inte löst sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskarna inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras egen säkerhet och för att förhindra att operatören distraheras.

Underhåll skäraren med omsorg

Inspektera fräsen före varje användning. Felaktiga eller lösa kutterblock kan orsaka personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ underhållsinstruktionerna. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel med jämna mellanrum.

Förvara försiktigt

När den inte används, förvara bockaren och tillbehören på en torr plats där de inte kan nås av obehöriga.

PARAMETERLISTA

	NRB-22	NRB-25	RB-16	Modell	RN-22	NRB-32
Watt(W)	1500	1500	1000	1500		2000
GW (kg)	21.38	22,94	11,73	33,6	20
NW (kg)	22.2	23.65	12.23	20.8	34,6

Skärhastighet	ÿ4s	ÿ4s	ÿ4s	ÿ4s	ÿ5s
Max armeringsjärn	22mm 25mm	16mm 20mm	32mm
Min armeringsjärn	12mm 10mm	6mm		6 mm 20	mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten för information om produkten.

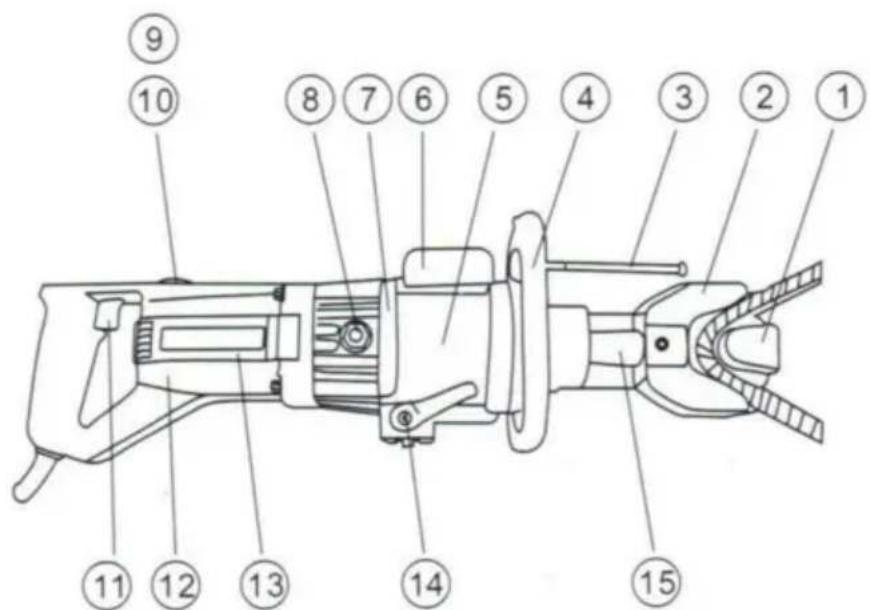

DELAR OCH SPECIFIKATIONER

NEJ.	DELARENS NAMN NEJ.		DELARENS NAMN
1	Huvud	9	Hållare för kolborste
2	Böj block	10	Kolborste
3	Justerbar propp	11	Växla
4	Sidohandtag (avtagbart)	12	Plasthus
5	Cylinder	13	Motor
6	Oljelåda	14	Växla
7	Pumphus	15	böjande kolv
8	Oljeplugg

INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kommer att resultera i produktskador.

Kontroller före användning

1. Kontrollera oljenivån. 2. Kontrollera tillståndet på bockblocken och åtdragningen av bockblocksbultarna.
2. Kontrollera att strömkällan stämmer överens med bockaren

OBS: om spänningen är för hög kommer motorn att brinna ut. Om spänningen är för låg kommer otillräcklig effekt att genereras. Använd aldrig likström.

1. Kontrollera att strömförsörjningen är ordentligt jordad.

VARNING: Om strömförsörjningen inte är jordad kan det leda till elektriska stötar för operatören.

1. Kontrollera att sladden är oskadad och att kontakten inte är lös.

Om en förlängningskabel ska användas, se till att den är oskadad och att den har rätt tjocklek för längden. Se tabellen nedan.

Kabellängd	110/115V	230V
	Kabelstorlek (AWG)	Nomibal diameter
Upp till 10 m (33 fot)	16	1,0 mm2
Upp till 15 m (50 fot)	14	1,25 mm2
Upp till 30 m (100 fot)	10	1,5 mm2

1. Innan du ansluter, se till att strömbrytarlåset är AV.

Uppvärmning

Vid kallt väder, värm upp enheten i 30\~60 sekunder så att hydrauloljan når rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15\~20 gånger.

Stopparjustering

Den justerbara stoppfunktionen för att bibehålla armeringsjärnet i kallt väder. Värm upp enheten i 30-60 sekunder så att hydrauloljan når rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15-20 gånger.

När du böjer för första gången kan du göra ett märke vid positioneringsskruven enligt böjningsvinkeln, så att du kan böja samma vinkel nästa gång.

OBS!

1. Täck inte över luftventilerna.

SKÖTSEL: Om ventilerna täcks över kommer motorn att överhettas och kan brinna ut.

1. Om hydrauloljan överstiger 70 °C (158 °F) i temperatur, sjunker effekten. Låt enheten svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, när pumphuset i aluminium värms upp snabbare.)
2. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna.
3. Dra i #14-delventilen för att få den böjda kolven att gå tillbaka helt efter varje böjning.

UNDERHÅLL

RENGÖRING

Rengör böjmaskinen varje dag, helst direkt efter användning.

VARNING: Använd handskar för att skydda händerna från metallsplitter. Använd inte en luftpistol: sprängning med luft kan orsaka att metallspån och/eller damm tränger in i ögon och andningsorgan.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom böjmaskinen är hydrauliskt manövrerad måste oljenivån kontrolleras med täta intervaller, helst varje dag. Om oljan inte underhålls på rätt nivå resulterar det i tryckfall och förlust av böjkraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om det intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och kontakta läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart läkare. Framkalla inte kräkning medvetet.

1. Oljan ska vara varm men inte het. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet faktiskt går av.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (packningen).

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med anti-skum- och antinötningsegenskaper (ISO-viskositetsgrad VG46, t.ex. Shell Tellus 46, Mobil Oil DTE-25 eller Esso Uni Power SQ46).

1. Ta ut luft ur systemet efter påfyllning. Luta försiktigt kniven på längden och återställ den till ett plant läge. Fyll på igen och luta i motsatt riktning. Upprepa denna process tills all luft har dragits ut.

SKÖTSEL: Bender kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbrickan (packningen) och pluggen. Anslut fräsen till strömkällan och kapa armeringsjärnet helt.

Oljebyte

Hydrauloljan bör bytas minst en gång om året, eller tidigare om den verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid

enheten över och töm oljan i ett lämpligt kärl. När oljan upphör att

tömmas, luta enheten bakåt så att oljan som fastnat i kolvhuset kan rinna ut. När huset är tomt, luta enheten i motsatt riktning för att tömma rester i pumphuset.

1. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakterna och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och sätt tillbaka pluggen.
2. Slutligen, följ proceduren för kontroll av oljenivån. (Steg 2\~8.)

Obs: Kassera hydraulolja i enlighet med lokala föreskrifter. Häll inte i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar resulterar i en förlust av kraft.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad. (Vanlig

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm och skadar ankarets kommutator irreparabelt.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm långa.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
