Produkttyp	Elektrische Biegepresse für Bewehrungsstäbe
Marke	Vevor
Modell	RB-16
Nennleistung	1000 W
Nettogewicht	12,23 kg
Bruttogewicht	11,73 kg
Maximale Biegekapazität	Bewehrungsstäbe bis zu 16 mm Durchmesser
Minimale Biegekapazität	Bewehrungsstäbe ab 6 mm Durchmesser
Biegegeschwindigkeit	≤ 4 Sekunden pro Vorgang
Stromversorgung	AC 220-240 V, 50 Hz oder AC 120 V, 60 Hz (je nach Version)
Antriebssystem	Hydraulisch
Motortyp	Elektromotor mit Kohlebürsten
Hauptfunktionen	Biegen von Betonbewehrungsstäben, mit einstellbarem Anschlag für wiederholbare Winkel
Regelmäßige Wartung	Hydraulikölstand prüfen, Metallreste reinigen, Kohlebürsten inspizieren
Sicherheitsvorkehrungen	Schutzbrille tragen, vor Wartung vom Netz trennen, nicht in feuchter Umgebung verwenden
Ersatzteile verfügbar	Kohlebürsten, Dichtungen, Biegeblöcke, Ölverschluss
Reparierbarkeit	Austausch von Kohlebürsten möglich, Ölwechsel, Schrauben nachziehen
Allgemeine Informationen	Bedienungsanleitung enthalten, technischer Support unter www.vevor.com/support

Häufig gestellte Fragen - RB-16 Vevor

Was ist die maximale Biegekapazität des Vevor RB-16?

Der RB-16 kann Bewehrungsstäbe mit einem maximalen Durchmesser von 16 mm biegen.

Welches Hydrauliköl soll verwendet werden?

Verwenden Sie Hydrauliköl der Klasse ISO VG46 (Gewicht 20) mit schaum- und verschleißhemmenden Eigenschaften, wie Shell Tellus 46, Mobil DTE 25 oder Esso Uni Power SQ46.

Wie stelle ich den Biegewinkel ein?

Verwenden Sie den einstellbaren Anschlag (Einstellstopfen), indem Sie ihn drehen, um den gewünschten Winkel einzustellen. Sie können eine Markierung anbringen, um denselben Winkel zu reproduzieren.

Was tun, wenn die Maschine an Leistung verliert?

Überprüfen Sie den Hydraulikölstand und den Zustand der Kohlebürsten. Abgenutzte Bürsten oder Ölmangel können zu Leistungsverlust führen.

Wie wechsle ich die Kohlebürsten?

Trennen Sie das Gerät vom Netz, schrauben Sie die beiden Kappen der Bürstenhalter ab, entfernen Sie die abgenutzten Bürsten und ersetzen Sie sie, wenn sie kürzer als 6 mm sind.

Wie oft muss das Hydrauliköl gewechselt werden?

Der Ölwechsel sollte mindestens einmal pro Jahr durchgeführt werden, oder früher, wenn das Öl verschmutzt ist. Befolgen Sie das in der Anleitung beschriebene Verfahren.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie immer eine Schutzbrille, trennen Sie das Gerät vor Wartungsarbeiten vom Netz und verwenden Sie die Maschine nicht in feuchter Umgebung oder in der Nähe von brennbaren Materialien.

Kann der RB-16 zum Schneiden von Bewehrungsstäben verwendet werden?

Nein, dieses Gerät ist nur zum Biegen von Bewehrungsstäben vorgesehen. Versuchen Sie nicht, zu harte Stäbe zu schneiden oder zu biegen.

Was tun, wenn der Motor übermäßig heiß wird?

Stoppen Sie die Maschine und lassen Sie sie abkühlen. Überprüfen Sie die Kohlebürsten und die Lüftungsöffnungen (nicht blockieren). Überhitzung kann auf abgenutzte Bürsten hinweisen.

Wo finde ich technischen Support für den RB-16?

Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG RB-16 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

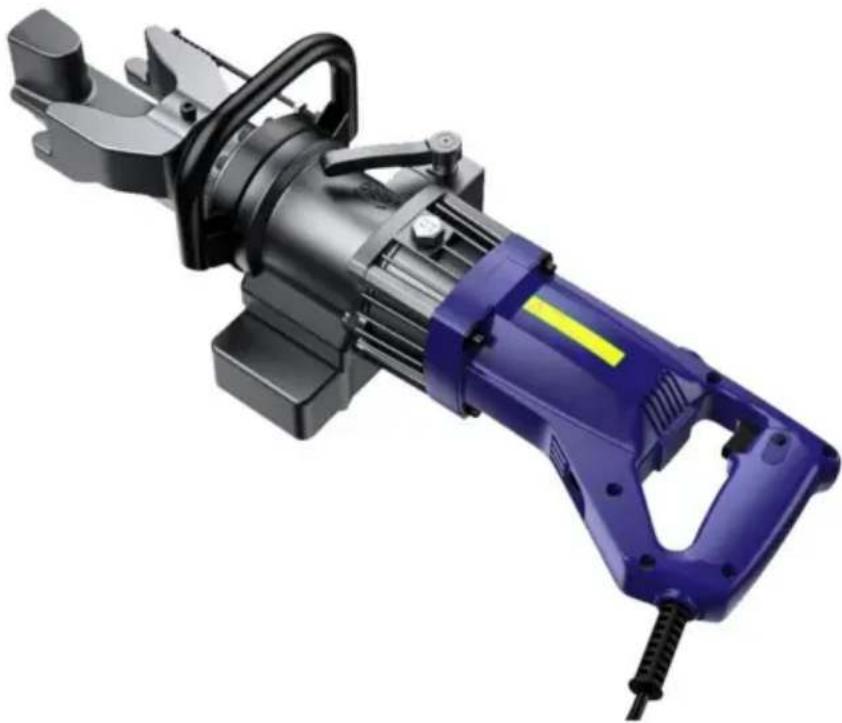

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

Verwendung

Verwenden Sie die Bewehrungsbieger NRB-22, NRB-25, RB-16, RN-22 oder NRB-32 nur zum Biegen von Bewehrungsstäben auf Beton.

Beschränken Sie die Nutzung auf bestimmte Materialien

Verwenden Sie die Maschine nicht zum Biegen von sehr hartem Betonstahl. Der harte Betonstahl kann brechen und außerdem das Werkzeug beschädigen. Versuchen Sie nicht, Bewehrungsstäbe zu biegen, die härter, dicker oder dünner als angegeben sind.

Härter, dicker oder dünner als angegeben

Verwenden Sie einen Augenschutz

Tragen Sie beim Biegen eine Schutzbrille, eine Schutzbrille mit Seitenschutz oder einen Gesichtsschutz.

Sicherheitsbarrieren bereitstellen

Errichten Sie Schutzwände, um Mitarbeiter vor möglichen umherfliegenden Gegenständen zu schützen.

Bringen Sie bei Arbeiten in großen Höhen Schutzgitter unter der Bewehrung an.

Schutz vor Stromschlägen

Um einen möglichen elektrischen Schlag zu vermeiden, fassen Sie den Cutter nicht mit nassen Händen an und benutzen Sie ihn nicht bei Regen oder in feuchten Umgebungen. Achten Sie auf Stromleitungen, Stromkreise und andere Gefahren, die berührt werden können, insbesondere solche, die unter der Oberfläche oder auf andere Weise verborgen sind.

Werkzeug abziehen

Trennen Sie den Fräser von der Steckdose, wenn er nicht verwendet wird, und bevor Sie ihn reinigen, einstellen oder warten. Trennen Sie den Stecker nicht von der Steckdose, indem Sie am Kabel ziehen. Überprüfen Sie vor dem Einstecken immer, dass der Schalter auf OFF (AUS) steht.

Vorsicht vor der Umwelt

Benutzen Sie den Cutter nicht in der Nähe von brennbaren Materialien (z. B. Farbe, Verdünner, Erdölprodukte, Klebstoffe).

Verwenden Sie den Cutter nicht in einem möglicherweise beleuchteten und frei von Hindernissen. Bediener sollte jederzeit eine freie Sicht auf den Fräser, die Bewehrung und Umgebung.

Tragen Sie angemessene Kleidung

Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Tragen Sie lange Haare zurück. Es wird empfohlen, einen Schutzhelm und Stiefel mit Gummisohlen zu tragen. Schutzhandschuhe getragen werden, achten Sie besonders darauf, dass die Handschuhe nicht von beweglichen Teilen erfasst werden.

Halten Sie Besucher fern

Halten Sie alle Besucher zu ihrem eigenen Schutz in sicherem Abstand zum Arbeitsbereich. Schutz und zur Vermeidung einer Ablenkung des Bedieners.

Pflegen Sie den Fräser sorgfältig

Überprüfen Sie das Schneidewerkzeug vor jedem Einsatz. Fehlerhafte oder lose Schneideblöcke können zu Verletzungen führen. Halten Sie den Griff trocken, sauber und frei von Öl und/oder Fett. Gehäuse und Kolben frei von Schmutz und Eisenspänen halten. Prüfen, dass keine Schrauben oder Bolzen sind lose oder fehlen. Befolgen Sie die Anweisungen für Wartung. Überprüfen Sie Schalter, Kabel, Stecker und Verlängerungskabel regelmäßig Intervallen.

Sorgfältig aufbewahren

Bewahren Sie Bieger und Zubehör bei Nichtgebrauch an einem trockenen Ort auf, wo sie ist für Unbefugte nicht zugänglich.

PARAMETERLISTE

	NRB-22 NRB-25 RB-16Modell			RN-22 NRB-32
Leistung (W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11,73 33,6	2022,94
NW (kg)	22.2	23,65	12.23	20,8	34,6
Schneidgeschwindigkeit	ÿ4 sÿ5 s	ÿ4 s	ÿ4 s	ÿ4 s
Max. Bewehrungsstahl 22ÿmm 25ÿmm 16ÿmm			20ÿmm 32ÿmm
Mindestbewehrung	12 mm 10	mm 6 mm		6 mm 20	mm

Hinweis: Es gibt zwei Versionen der Spannung des oben genannten Produktmodells, nämlich

AC220-240V 50Hz und 120V 60Hz, siehe Typenschild

Informationen zum Produkt.

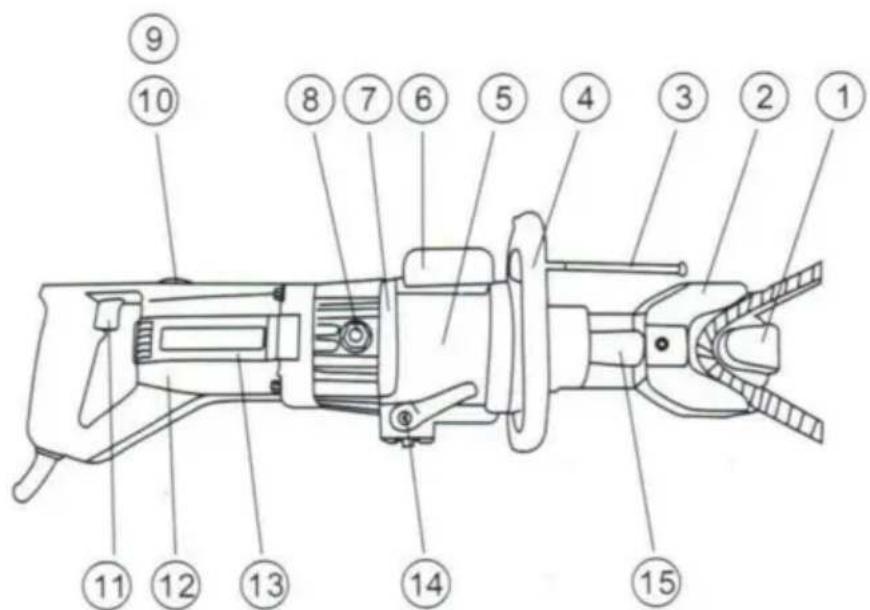

TEILE UND SPEZIFIKATIONEN

NEIN.		NEIN.TEILENAMTEEILENAME
1	Kopf	9	Kohlebürstenhalter
2	Biegeblöcke	10	Kohlebürste
3	Einstellbarer Stopper	11	Schalten
4	Seitlicher Tragegriff (abnehmbar)	12	Plastick-Haus
5	Zylinder	13	Motor
6	Ölkasten	14	Schalten
7	Pumpengehäuse	15	Biegekolben
8	Ölablassschraube

ANWEISUNGEN

Achtung: Weist auf eine Gefahr hin, die zu leichten Verletzungen und/oder Produktschäden führen kann.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Ölstand prüfen.

1. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
2. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
3. ACHTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu niedriger Spannung wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

ACHTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu hoher Spannung

Es wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

1. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß geerdet ist.

ACHTUNG: Bei fehlender Erdung der Stromversorgung besteht die Gefahr eines elektrischen Schlags für den Bediener.

1. Überprüfen Sie, ob das Kabel unbeschädigt und der Stecker nicht locker ist.

Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es unbeschädigt ist und die richtige Dicke für die Länge hat. Siehe Tabelle unten.

Kabellänge	110/115 V	230 V
	Kabelgröße (AWG)	Nenndurchmesser
Bis zu 10 m (33 Fuß)	16	1,0 mm2
Bis zu 15 m (50 Fuß)	14	1,25 mm2
Bis zu 30 m (100 Fuß)	10	1,5 mm2

1. Stellen Sie vor dem Einstecken sicher, dass die Schaltersperre ausgeschaltet ist.

Aufwärmen

Bei kaltem Wetter das Gerät 30 bis 60 Sekunden lang aufwärmen, damit das Hydrauliköl die richtige Viskosität erreicht. Drücken Sie den Abzugsschalter, um den Kolben auszufahren, und lassen Sie ihn los, wenn der volle Hub erreicht ist. Wiederholen Sie den Vorgang 15 bis 20 Mal.

Stoppereinstellung

Die einstellbare Stopperfunktion hält den Bewehrungsstahl in der gewünschten Position. Beim ersten Biegen können Sie an der Stellschraube eine Markierung entsprechend dem Biegewinkel anbringen, sodass Sie beim nächsten Mal den gleichen Winkel biegen können.

ACHTUNG

1. Decken Sie die Lüftungsschlitze nicht ab.

ACHTUNG: Bei abgedeckten Lüftungsschlitzen überhitzt der Motor und kann durchbrennen.

1. Wenn die Temperatur des Hydrauliköls 70 °C (158 °F) überschreitet, sinkt die Leistung. Lassen Sie das Gerät abkühlen, bevor Sie den Betrieb wieder aufnehmen. (Seien Sie besonders vorsichtig im Sommer, wenn sich das Aluminiumpumpengehäuse schneller erwärmt.) 3. Wenn ein Leistungsabfall beobachtet wird und der Motor ungewöhnlich heiß ist, überprüfen Sie die Kohlebürsten.
2. Ziehen Sie das Ventil (Teil Nr. 14), damit der Biegekolben nach jeder Biegung vollständig zurückfährt.

WARTUNG

REINIGUNG

Reinigen Sie den Bieger täglich, vorzugsweise unmittelbar nach dem Gebrauch.

ACHTUNG: Tragen Sie Handschuhe, um Ihre Hände vor Metallsplittern zu schützen. Verwenden Sie eine Luftpistole: Durch das Abblasen mit Luft können Metallspäne und/oder Staub in die Augen und Atemwege gelangen.

1. Einheit trennen.
2. Wischen oder bürsten Sie allen Schmutz und alle Metallspäne ab. Achten Sie dabei besonders auf die untere Hälfte des Kolbens, wo sich Schmutz leichter ansammelt.

Ölstandskontrolle

Da die Biegemaschine hydraulisch betrieben wird, muss der Ölstand in häufigen Abständen kontrolliert werden, vorzugsweise täglich. Wenn der Ölstand nicht auf dem richtigen Niveau ist, führt das zu einem Druckabfall und einem Verlust der Biegekraft.

Achtung: Hydrauliköl ist leicht entflammbar. Von Funken und offenem Feuer fernhalten. Nicht rauchen.

Achtung: Hydrauliköl kann Augen- und Hautentzündungen verursachen.

Bei Einnahme verursacht es Durchfall und Erbrechen.

Bei Augenkontakt mindestens 15 Minuten mit klarem Wasser ausspülen und einen Arzt aufsuchen. Bei Hautkontakt gründlich mit Seife und Wasser waschen.

Bei Verschlucken sofort einen Arzt aufsuchen. Nicht absichtlich Erbrechen herbeiführen.

1. Das Öl sollte warm, aber nicht heiß sein. Wenn es kalt ist, wärmen Sie das Gerät auf.
2. Stopper einstellen und drei oder vier Schnitte machen, wobei genau zu beachten ist, an welcher Stelle die Bewehrungsstäbe tatsächlich brechen.
3. Ein kurzes Stück Bewehrungsstahl einklemmen und kurz vor dem Abbrechen anhalten. Gerät von der Stromquelle trennen.
4. Wenn die teilweise abgetrennte Bewehrungsstange an Ort und Stelle ist, drehen Sie die Einheit um, so dass der Ölstopfen oben ist. (Wenn das Gerät heiß ist, abkühlen lassen.) 5. Ölablassschraube und Dichtungsscheibe (Packung) entfernen.

Achtung: Entfernen Sie niemals den Ölstopfen, wenn das Gerät heiß ist, da sonst Öl herausspritzt. 6.

Überprüfen Sie, ob der Ölstand mit der Unterseite des Stopfenlochs übereinstimmt. (Das Pumpengehäuse ist also voll.) Wenn der Ölstand zu niedrig ist, füllen Sie 20er Hydrauliköl mit

Antischaum- und Antiabrieb-Eigenschaften. (ISO-Viskositätsklasse VG46. Z. B.

Shell-Öl Tellus 46, Mobil-Öl DTE-25 ODER Esso Uni Power SQ46.)

1. Nach dem Auffüllen die Luft aus dem System absaugen. Den Fräser vorsichtig in Längsrichtung kippen und wieder in eine waagerechte Position bringen. Erneut auffüllen und in die entgegengesetzte Richtung kippen.

Diesen Vorgang wiederholen, bis die gesamte Luft abgesaugt ist.

ACHTUNG: Der Bieger funktioniert nicht richtig, wenn das Öl Luftblasen enthält.

1. Dichtungsscheibe (Packung) und Stopfen ersetzen. Fräser an Stromquelle anschließen und komplett mit Bewehrungsstahl ausstatten.

Ölwechsel

Das Hydrauliköl sollte mindestens einmal jährlich gewechselt werden, bei Bedarf auch früher, wenn es schmutzig aussieht.

1. Trennen Sie das Gerät von der Stromquelle. Entfernen Sie den Ölstopfen und die Dichtung.

Öl in einen geeigneten Behälter ablassen. Wenn das Öl nicht mehr austritt,

ablassen, Einheit nach hinten kippen, damit das im Kolbengehäuse eingeschlossene Öl ablaufen kann. Wenn das Gehäuse leer ist, kippen Sie die Einheit in die entgegengesetzte Richtung, um die Rückstände im Pumpengehäuse zu entfernen.

1. Füllen Sie das Gerät langsam mit frischem Öl, wobei sich das Ablassloch oben befindet. Setzen Sie den Stopfen wieder ein.

Und leicht festziehen. Gerät an Stromquelle anschließen und Kolben zwei

oder dreimal. Einheit ausstecken und Ölablassschraube entfernen. Ölstand auffüllen und ersetzen

Stecker.

1. Befolgen Sie abschließend die Schritte zur Überprüfung des Ölstands. (Schritte 2 bis 8.)

Hinweis: Hydrauliköl gemäß den örtlichen Vorschriften entsorgen. Nicht

ins Meer, in Flüsse, Seen oder Abwasserkanäle gießen.

Schraubenanzugskraft

Überprüfen Sie einmal wöchentlich oder nach jeweils 500 Schnitten den festen Sitz aller Schrauben, insbesondere der Schrauben, die das Gehäuse am Zylinder befestigen. Lose Schrauben führen zu einem Leistungsverlust.

Kohlebürsten

Überprüfen Sie die beiden Kohlebürsten mindestens alle zwei Monate. (Die normale

Lebensdauer der Bürste beträgt 200 Stunden.)

Vorsicht: Abgenutzte Bürsten führen zu Leistungsverlust, führen zum Heißlaufen des Motors

und den Kommutator des Ankers irreparabel beschädigen.

1. Einheit trennen
2. Beide Bürstenkappen abschrauben und Kohlebürsten herausziehen.
3. Ersetzen Sie die Bürsten, wenn sie weniger als 6 cm lang sind.
