RB-16 - Prasa do gięcia Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Prasa do gięcia prętów zbrojeniowych elektryczna
Marka	Vevor
Model	RB-16
Moc nominalna	1000 W
Masa netto	12,23 kg
Masa brutto	11,73 kg
Maksymalna zdolność gięcia	Pręty zbrojeniowe do średnicy 16 mm
Minimalna zdolność gięcia	Pręty zbrojeniowe od średnicy 6 mm
Prędkość gięcia	≤ 4 sekundy na operację
Zasilanie elektryczne	AC 220-240 V, 50 Hz lub AC 120 V, 60 Hz (w zależności od wersji)
Układ napędowy	Hydrauliczny
Typ silnika	Silnik elektryczny ze szczotkami węglowymi
Główne funkcje	Gięcie prętów zbrojeniowych betonowych, z regulowanym ogranicznikiem do powtarzalnych kątów
Bieżąca konserwacja	Sprawdzać poziom oleju hydraulicznego, czyścić pozostałości metalowe, kontrolować szczotki węglowe
Środki ostrożności	Noszenie okularów ochronnych, odłączyć przed konserwacją, nie używać w wilgotnym środowisku
Dostępne części zamienne	Szczotki węglowe, uszczelki, bloki do gięcia, korek olejowy
Możliwość naprawy	Możliwość wymiany szczotek węglowych, wymiana oleju, dokręcanie śrub
Informacje ogólne	Instrukcja obsługi w zestawie, wsparcie techniczne na www.vevor.com/support

Często zadawane pytania - RB-16 Vevor

Jaka jest maksymalna zdolność gięcia Vevor RB-16?

RB-16 może zginać pręty zbrojeniowe o maksymalnej średnicy 16 mm.

Jaki rodzaj oleju hydraulicznego stosować?

Stosuj olej hydrauliczny klasy ISO VG46 (waga 20) z właściwościami przeciwpieniącymi i przeciwzużyciowymi, np. Shell Tellus 46, Mobil DTE 25 lub Esso Uni Power SQ46.

Jak ustawić kąt gięcia?

Użyj regulowanego ogranicznika (regulowanej zaślepki) wkręcając go, aby ustawić żądany kąt. Możesz zrobić znak, aby odtworzyć ten sam kąt.

Co zrobić, gdy maszyna traci moc?

Sprawdź poziom oleju hydraulicznego i stan szczotek węglowych. Zużyte szczotki lub brak oleju mogą powodować utratę mocy.

Jak wymienić szczotki węglowe?

Odłącz urządzenie, odkręć dwie nasadki szczotek, wyjmij zużyte szczotki i wymień je, jeśli mają długość mniejszą niż 6 mm.

Jak często należy wymieniać olej hydrauliczny?

Wymiana oleju powinna być przeprowadzana przynajmniej raz w roku, lub wcześniej, jeśli olej jest brudny. Postępuj zgodnie z procedurą opisaną w instrukcji.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne, odłączaj urządzenie przed każdą konserwacją i nie używaj maszyny w wilgotnym otoczeniu ani w pobliżu materiałów łatwopalnych.

Czy można używać RB-16 do cięcia prętów zbrojeniowych?

Nie, to urządzenie jest przeznaczone wyłącznie do gięcia prętów zbrojeniowych. Nie próbuj ciąć ani giąć zbyt twardych prętów.

Co zrobić, jeśli silnik nagrzewa się nienormalnie?

Zatrzymaj maszynę i pozwól jej ostygnąć. Sprawdź szczotki węglowe i otwory wentylacyjne (nie blokuj ich). Przegrzanie może wskazywać na zużycie szczotek.

Gdzie znaleźć wsparcie techniczne dla RB-16?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI RB-16 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH

MODEL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

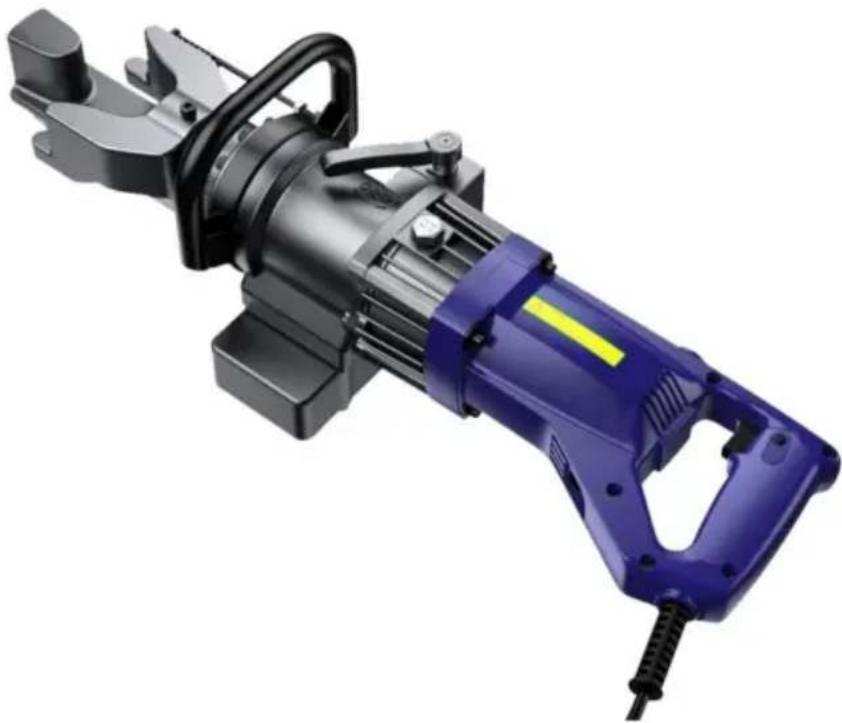

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH

MODEL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

Stosowanie

Użyj giętarki do prętów zbrojeniowych NRB-22 NRB-25 RB-16 RN-22 NRB-32 na betonie tylko pręty wzmacniające.

Ogranicz użycie do wyznaczonych materiałów

Nie używaj maszyny do zginania bardzo twardych prętów zbrojeniowych. Twarde pręty zbrojeniowe mogą pęknąć i spowodować uszkodzenie narzędzia. Nie próbuj zginać prętów zbrojeniowych.

Twardsze, grubsze lub cieńsze niż określone

Stosuj ochronę oczu

Podczas pracy należy nosić okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy za pomocą giętarki.

Zapewnij bariery ochronne

Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed możliwymi latającymi końcami. Umieść osłonę zabezpieczającą pod prętem zbrojeniowym podczas pracy na wysokościach.

Ochrona przed porażeniem prądem

Aby uniknąć możliwego porażenia prądem, nie obsługuj przecinarki mokrymi rękami lub

używaj przecinarki w deszczu lub wilgotnych miejscach. Uważaj na wszystkie linie energetyczne, obwody elektryczne i inne zagrożenia, z którymi można się zetknąć, szczególnie tymi, które mogą być ukryte pod powierzchnią lub w inny sposób niewidoczne.

Odłącz narzędzie

Odłącz przecinarkę od gniazdka, gdy nie jest używana oraz przed czyszczeniem, regulacją lub serwisowaniem. Nie odłączaj wtyczki od gniazdka ciągnąc za

sznur. Przed podłączeniem zawsze sprawdź, czy przełącznik jest wyłączony.

Uważaj na środowisko

Nie używaj przecinarki w obecności materiałów łatwopalnych (np. farby, rozcieńczalniki, produkty naftowe, kleje).

Nie używaj przecinarki w miejscu słabo oświetlonym i z przeszkodami. Operator powinien przez cały czas mieć niezakłócony widok na frez, pręt zbrojeniowy i otaczający obszar.

Noś odpowiednią odzież

Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Powstrzymaj długie włosy. Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli założone są rękawice ochronne, należy zachować szczególną ostrożność, aby rękawice nie zostały złapane przez ruchome części.

Trzymaj gości z daleka

Trzymaj wszystkich gości w bezpiecznej odległości od miejsca pracy, aby zapewnić ochronę i zapobiegać rozpraszaniu uwagi operatora.

Ostrożnie konserwuj przecinarkę

Przed każdym użyciem sprawdź nóż. Uszkodzone lub luźne bloki tnące mogą spowodować obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy śruby nie są poluzowane lub ich nie brakuje. Poniższa instrukcja dotyczy konserwacji. Regularnie sprawdzaj przełącznik, przewód, wtyczkę i przedłużacz w regularnych odstępach czasu.

Przechowuj ostrożnie

Jeśli nie używasz giętarki i akcesoriów, przechowuj je w suchym miejscu, niedostępnym dla osób nieupoważnionych.

LISTA PARAMETRÓW

Model	NRB-22 NRB-25 RB-16			RN-22 NRB-32
Moc (W)	1500	1500	1000	1500	2000
GW (kg)	21.38		11.73	2022.94	33,6
NW (kg)	22.2	23.65	12.23	20.8	34,6
Prędkość cięcia	4s 5s	4s	4s	4s
Maks. zbrojenie 22 mm 25 mm	16 mm 20 mm	32 mm
Minimalne zbrojenie	12 mm 10	mm 6 mm		6mm 20mm

Uwaga: Istnieją dwie wersje napięcia powyższego modelu produktu, odpowiednio, AC220-240V 50 Hz i 120 V 60 Hz, patrz tabliczka znamionowa informacje o produkcie.

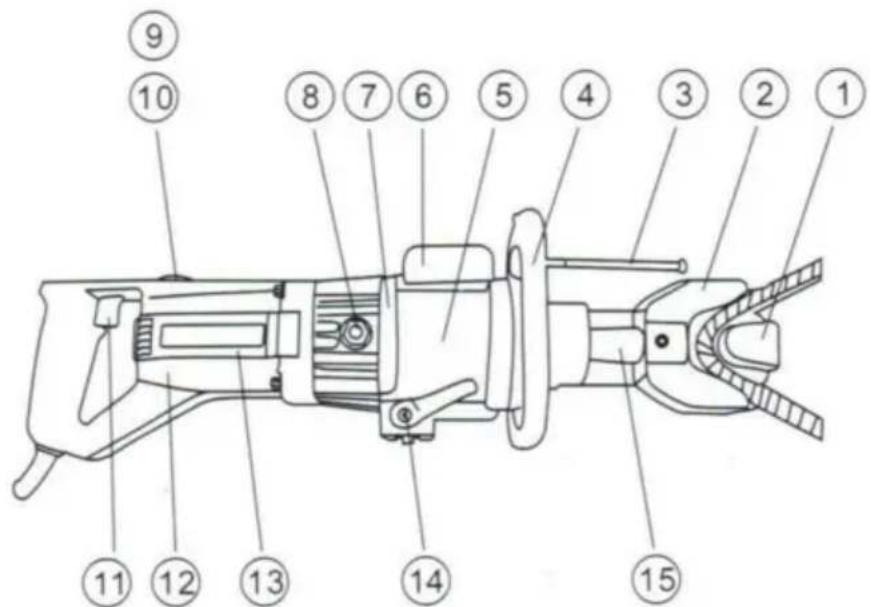

CZEŚCI I SPECYFIKACJE

NIE.		NIE.NAZWA CZĘŚCINAZWA CZĘŚCI
1	Głowa	9	Uchwyt szczotki węglowej
2	Zginać bloki	10	Szczotka węglowa
3	Regulowany stoper	11	Przełącznik
4	Uchwyt boczny (odpinany)	12	Plastikowy dom
5	Cylinder	13	Silnik
6	Skrzynka na olej	14	Przełącznik
7	Obudowa pompy	15	zginający się tłok
8	Korek oleju

INSTRUKCJE

Przestroga: Oznacza zagrożenie, które może skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.

Pielęgnacja: Wskazuje zagrożenie, które spowoduje uszkodzenie produktu.

Kontrole przed użyciem

1. Sprawdź poziom oleju.
2. Sprawdź stan bloków gnących i dokręcenie śrub bloku gnącego.
3. Sprawdź, czy źródło zasilania jest odpowiednie dla giętarki.

UWAGA: jeśli napięcie jest zbyt wysokie, silnik się spali. Jeśli napięcie jest zbyt niskie, wygenerowana zostanie niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.

Wygenerowana zostanie niska, niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.

1. Sprawdź, czy zasilacz jest prawidłowo uziemiony.

UWAGA: Brak uziemienia zasilania może spowodować porażenie prądem operatora.

1. Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna.

Jeśli ma być używany przedłużacz, należy upewnić się, że nie jest uszkodzony i ma grubość właściwą dla danej długości. Patrz tabela poniżej.

Długość kabla	110/115 V	230 V
	Rozmiar kabla (AWG)	Średnica nominalna
Do 10 m (33 stóp)	16	1,0 mm2
Do 15 m (50 stóp)	14	1,25 mm2
Do 30 m (100 stóp)	10	1,5 mm2

1. Przed podłączeniem upewnij się, że blokada przełącznika jest wyłączona.

Rozgrzewka

W zimne dni rozgrzewaj urządzenie przez 30–60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok. Powtórz 15–20 razy.

Regulacja stopera

Funkcja regulowanego ogranicznika utrzymująca pręt zbrojeniowy w urządzeniu rozgrzewającym w niskich temperaturach przez 30–60 sekund, tak aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust - przełącznik, aby wysunąć tłok i zwolnij, gdy to nastąpi osiągnął pełny skok, powtórz 15-20 razy.

Podczas pierwszego zginania można zaznaczyć położenie przykręcić zgodnie z kątem zgięcia, aby można było zgiąć to samo następnym razem kąt.

PUNKTY UWAGI

1. Nie zakrywaj otworów wentylacyjnych.

OSTROŻNIE: Jeśli zdarzenia zostaną objęte ubezpieczeniem, silnik przegrzeje się i może się spalić.

1. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie.

Przed wznowieniem pracy poczekaj, aż urządzenie ostygnie. (Zachowaj szczególną ostrożność latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)

1. Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź szczotki węglowe.
2. Pociągnij zawór częściowy nr 14, aby tłok gnący powrócił całkowicie po każdym zgięciu.

KONSERWACJA

CZYSZCZENIE

Czyszczenie giętarki codziennie, najlepiej bezpośrednio po użyciu.

UWAGA: Nosić rękawice w celu ochrony dłoni przed odłamkami metalu. Nie używać

pistolet pneumatyczny: piaskowanie powietrzem może spowodować przedostanie się opiłków metalu i/lub kurzu do oczu i układu oddechowego.

1. Odłącz urządzenie.

2. Wytrzyj lub wyszczotkuj wszelki brud i metalowe opiłki. Zwróć szczególną uwagę na dolną połowę tłoka, gdzie łatwiej gromadzi się brud.

Kontrola poziomu oleju

Ponieważ giętarka jest napędzana hydraulicznie, należy często sprawdzać poziom oleju, najlepiej codziennie. Zaniechanie utrzymywania prawidłowego poziomu oleju powoduje spadek ciśnienia i utratę siły zginania.

Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i otwartego płomienia. Nie palić.

Uwaga: Olej hydrauliczny może powodować podrażnienie oczu i skóry. W przypadku połknięcia może powodować biegunkę i wymioty.

W przypadku dostania się do oczu płukać czystą wodą przez co najmniej 15 minut i skonsultować się z lekarzem. W przypadku kontaktu ze skórą dokładnie umyć mydłem i wodą.

W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie wywoływać wymiotów na siłę.

1. Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
2. Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu zbrojenie faktycznie pęka.
3. Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się tuż przed jego zerwaniem. Odłącz urządzenie od źródła zasilania.
4. Po założeniu częściowo odciętego pręta zbrojeniowego obróć urządzenie tak, aby korek oleju był odsłonięty i znajdował się najwyżej. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)
5. Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelkę).

Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć olej.

1. Sprawdź, czy poziom oleju sięga dna otworu korka (tj. obudowa pompy jest pełna po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o właściwościach przeciwpieniących i zapobiegających ścieraniu (stopień lepkości ISO VG46, np. Olej Shell Tellus 46, olej Mobil DTE-25 lub Esso Uni Power SQ46).
2. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechylić nóż wzdłuż i ustawić go ponownie w pozycji poziomej. Ponownie doładować i przechylić w przeciwnym kierunku. Powtarzać ten proces, aż całe powietrze zostanie usunięte.

Pielęgnacja: Giętarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza.

1. Wymienić podkładkę uszczelniającą (uszczelnienie) i korek. Podłączyć przecinarkę do źródła zasilania i całkowicie obsłużyć zbrojenie.

Wymiana oleju

Olej hydrauliczny należy wymieniać przynajmniej raz w roku, a jeśli wcześniej wydaje się brudny, również.

1. Odłączyć urządzenie od źródła zasilania. Wyjąć korek oleju i uszczelnienie. Obrócić

giętarkę. Przelewać i spuszczać olej do odpowiedniego pojemnika. Gdy olej przestanie się wydobywać, przechylić jednostkę do tyłu, aby olej uwięziony w obudowie tłoka mógł spłynąć na zewnątrz. Gdy obudowa jest pusta, przechylić urządzenie w przeciwnym kierunku, aby opróżnić pozostałości w obudowie pompy.

1. Trzymając otwór spustowy skierowany do góry, powoli napełnić urządzenie świeżym olejem. Wymienić wtyczkę i lekko dokręcić. Podłączyć urządzenie do źródła zasilania i przesunąć drugi tłok lub trzy razy. Odłączyć urządzenie i wyjąć korek oleju. Uzupełnić poziom oleju i wymienić wtyczkę.
2. Na koniec wykonać procedurę sprawdzania poziomu oleju (kroki 2-8). Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wylewać do morza, rzeki, jeziora lub ścieków.

Szczelność śruby

Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem luźnych śrub będzie utrata mocy.

Szczotki węglowe

Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (Normalna żywotność pędzla wynosi 200 godzin.)

Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika, a także mogą nieodwracalnie uszkodzić komutator twornika.

1. Odłącz urządzenie. 2. Odkręcić obie nasadki szczotek i wyciągnąć szczotki węglowe.
2. Wymień szczotki, jeśli są krótsze niż 6 cm.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

REPUBLIKA

Wielkiej Brytanii

REPREZENT KE

YH CONSULTING SPÓŁKA Z OGRANICZONĄ

Wsparcie techniczne i certyfikat e-gwarancji
