BRUKSANVISNING KFK 511 D NF Koenic

Säkerhetsföreskrifter

• Den här enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna.
• Barn i åldern från 3 till 8 år är tillåtna att ställa in och ta ut varor från kylskåpet.
• Barn ska inte leka med produkten.
• Rengöring och användarunderhåll skall inte göras av barn om de inte är äldre än 8 och övervakas.
• En skadad nätsladd får bara ersättas av en auktoriserad serviceagentur för att förhindra skador.
• Produkten är avsedd för att förbereda normala hushållsmängder i hemmet, eller i hushållslika icke-kommersiella miljöer. Hushållslika miljöer är t.ex, personalkök i affärer, kontor, jordbruk och andra mindre företag, eller för användning av gäster hos bed-and-breakfast-anläggningar, små hotell eller liknande bostadsanläggningar.
• Varning! Blockera inte ventilationsöppningarna på höljet eller i den inbyggda strukturen.

Säkerhetsföreskrifter

• Varning! Använd inte mekaniska enheter eller andra åtgärder för att snabba på avfrostningsproceduren, förutom de som rekommenderas av tillverkaren.
• Varning! Skada inte kylmedelskretsen.
• Varning! Använd inte elektriska enheter inne i utrustningens matförvaringsutrymmen, om de inte är av en typ som rekommenderas av tillverkaren.
• Förvara inte explosiva ämnen såsom sprayburkar med lättantändliga drivgaser i denna utrustning.
• Ljuskällan (endast LED-lampa) får endast bytas av en utbildad elektriker/kvalificerad person. *
• Följ instruktionerna i kapitlet Rengöring och skötsel.
• Varning! Den kylande och isolerande gasen som blåser ut är lättantändlig. Låt endast en auktoriserad avfallshanteringsanläggning ta hand om produkten vid avyttring, eller kontakta den som är ansvarig för servicen.

Svenska

Säkerhetsföreskrifter

- För att undvika kontaminering av livsmedel, följ följande instruktioner:

-Att låta dörren till kylskåpet stå öppen under långa perioder kan göra att temperaturen ökar drastiskt inuti kylskåpet.

-Rengör regelbundet ytorna som kan komma i kontakt med livsmedel och åtkomliga dräneringssystem.

-Förvara rätt kött och fisk i lämpliga behållare i kylskåpet så att de inte kommer i kontakt med eller droppar på andra livsmedel.

-Frysfack med två stjärnor för livsmedel är lämpliga för att förvara förfrysta livsmedel, förvaring eller beredning av glass och isbitar.

-Frysfack med en-, två- och tre stjärnor är inte lämpliga för infrysning av färskä livsmedel.

-Om kylskåpet lämnas tomt under längre perioder, stäng av, avfrosta, rengör, torka torrt och lämna dörren öppen för att förhindra att mögel bildas i apparaten.

Säkerhetsföreskrifter

1. Läs denna bruksanvisning noggrant innan du använder produkten för första gången, och låt den följa med om du säljer produkten. Var uppmärksam på de varningar som anges på produkten och i denna bruksanvisning. Bruksanvisningen innehåller information som är viktig för din säkerhet och för användning och underhåll av utrustningen.
2. Placera inga tunga objekt ovanpå produkten.
3. Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrig produkten under rinnande vatten.
4. Försök aldrig under några omständigheter att reparera produkten själv (t.ex. om strömkabeln skadats eller om produkten tappats i golvet). För service och reparationer måste du kontakta en auktoriserad serviceverkstad.
5. Nätspänningen måste stämma med informationen som anges på etiketten på produkten.
6. Endast genom att dra ut strömkontakten ur vägguttaget kan du avskilja produkten helt från elnätet. Se till att kontakten är i funktionsdugligt skick.
7. Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.
8. Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som t ex ugnar, värmeplattor och andra varma objekt/föremål.
9. Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.
10. Dra först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid felfunktion.

11. Använd bara denna produkt inomhus och aldrig utomhus.

12. Denna produkt är inte lämplig för kommersiellt bruk. Den är designad för hushållbruk och inget annat.

13. Se till att elektriska komponenter, spänningsförda komponenter och närkabeln blir våta.
14. Använd bara de tillbehör som medföljer eller som rekommenderas av tillverkaren!
15. Täck aldrig över dammsugaren då du använder den. Risk för eldsvåda!
16. VARNING! Vid placering av apparaten, se till att strömsladden inte kläms fast eller skadas.
17. WARNING! Placera inte flera portabla kontakter för portablel laddning i bakänden av apparaten för att undvika möjlig elektrisk stöt eller vattenläckage.

Varning: Brandrisk!

Lättantändliga material.

WARNING! Vid användning, service

och avyttring av apparaten, uppmärksamma symbolen på vänster sida på baksidan av apparaten (bakre panelen eller kompressorn. Det är en brandvarningssymbol. Det finns brännbart material i kylskåpsrören och kompressorn. Håll den undan från eldkällor under användning, service eller avyttring.

Svenska

Grattis!

Tack för ditt köp av en KOENIC produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

Avsedd användning

Denna produkt är lämplig för kylning samt frysning av mat och drycker endast. All annan användning skan skada enheten eller orsaka skador. Annan användning än den avsedda kan leda till skador på produkten eller personskador.

• Den här apparaten är inte avsedd för inbyggnad.
• Den här apparaten är avsedd för användning inom ett omgivande temperaturområde från 10°C till 38°C

Denna produkt är endast avsedd för hushållsbruk och inte avsedd för yrkesverksamhet.

Imtron GmbH tar inget ansvar för skador på produkten, för skador på egendom eller personskador på grund av vårdslös eller felaktig användning av produkten eller användning av produkten som inte uppfyller tillverkarens angivna ändamål.

Innan första användning

Ta försiktigt upp produkten och tillbehören ur originalförpackningen.

Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.

Kontrollera leveransens innehåll, så att alla delar finns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart. När du har packat upp produkten, läs vidare i kapitlet Rengöring och skötsel.

Garanti och reservdelar

Produktens garantiperiod, såväl som applicerbara garantivilkor finns att hitta i garantikortet som medföljer produkten. De reservdelar som listas i respektive ecodesign-direktiv, kan, efter kontakt med kundservice, erhållas under en period av minst 7 respektive 10 år.

Avyttring

Denna apparat får inte kastas med hushållsavfallet. Lämna in den på

återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information. Kylmedel måste tömmas och tas om hand av en behörig specialist i enlighet med nationella och lokala bestämmelser och lagar innan apparaten skrotas.

Förpackningens innehåll

1 x Kyl- och fryskombination
2 x Ägghållare för 12 ägg
1 x lskubstillverkare
1 x Användarhandbok

Kontroller och komponenter

A Belysning
B Kylskåp
c Glashylla (3x)
D Temperaturreglage för grönsaksfack (avdelning för färsk mat)
E Grönsaksfack (avdelning för färsk mat)
F Kylfack med luftfuktighetsreglage
G Extra kylskåpsfack
H Frys
Frysack (3x)
J Strömkabel med kontakt (visas ej)
K Justerbara fötter, fram
Frysdörr
M Kylskåpsdörr
N Flaskställ
0 Dörrhylla (2x)
P Kontrollpanel med indikatorer
P1 Eco-lägesdisplay
P2 ECO MODE-knapp
P3 Superfryslägesdisplay
P4 SUPER-knapp
PS Temperaturdisplay
P6 SET TEMP. -knapp
P7 Zonvisning kylskåp/frys
P8 ZONE CHOICE-knapp
P9 På/av-knapp B sek.

Tillbehör

• 2x ägghållare för 12 ägg (visas ej)
  • Iskubstillverkare (visas ej)

Installation

Fig. 1 Placera enheten på en jämn, plan yta, och stadig yta. Håll minimum avständ till alla sidor.
Fig. 2 Ojämnheter kan kompenseras med de justerbara fötterna i fronten. Se till att apparaten är korrekt riktad och inte vinglar.
Fig. 3 Kylskåpet är utrustat med tre glashyllor som kan tas ut genom att dra dem framåt. Den övre glashyllorna kan användas på olika höjder.

Varning

Om kylskåpet har lagrats, transporterat eller lutats i sidled under transport eller installation, måste det stå upprätt i 12 timmar innan det ansluts till huvudströmmen

Användning

Fig. 4 Anslut kontakten till lämpligt uttag. När OFF visas på displayen (temperaturdisplay), slå på kylskåpet genom att hålla in på/av-knappen 3 sekunder. Du kan också stänga av kylskåpet genom att hålla in på/av-knappen i 3 sekunder. OFF visas på displayen (temperaturdisplay).

Obs:

Tillåt produkten att förkylas i 2-3 timmar innan förvara mat i den.

Ställa in frystemperaturen

Fig. 5 Tryck på ZÖNE CHOICE-knappen för att välja frysläge, vilket indikeras av respektive symbol. Tryck på knappen SET TEMP. och ställ in temperaturen från -14 till -24°C i steg om 1°C.

Ställa in kylens temperatur

Fig. 6 Tryck på ZONE CHOICE-knappen för att välja kylskåpsläge, vilket indikeras av respektive symbol. Tryck på knappen SET TEMP. och ställ in temperaturen från 2 till 8°C i steg om 1°C.

Svenska

ECO och SUPER lägen

Fig. 7 Tryck på ECO MODE-knappen för att aktivera ECO-läget, som indikeras av motsvarande symbol. I ECO mode, ställs temperaturen för kylen oh friesen automatiskt på 6°C och -17°C. Temperaturen är inte justerbar i detta fall. Enheten drivs med lägre energi konsumtion.

Med knappen SUPER aktiverar du SUPER mode som indikeras av motsvarande LED. I SUPER mode,ställs automatiskt frysen till -24°C.

Temperaturen i fysen minskas snabbt. Använd detta läge t.ex. om du vill frysa en stor mängd mat.

Temperaturen i kylskåpet oförändrad och justerbar. Efter 52 timmar, återgår enheten automatiskt till föregående driftsläge.

Fack för färsk mat

Fig. 8 Temperaturen kan justeras beroende på vilken typ av mat som ska kylas.

Dra reglaget åt vänster för frukt och grönsaker. Dra reglaget åt höger för kött och fisk. Detta kyler facket för färsk mat mer.

Grönsaksfack: fack för frukt och grönsaker

Grönsaksfacket har ett reglage för att styra luftfuktigheten. Dra reglaget åt höger för att öka luftfuktigheten. Dra reglaget åt vänster för att öppna ventilationsöppningarna och minska luftfuktigheten.

i Justera sidorna på dörrarna

Obs:

• Om det behövs, och om lokalerna behöver det, kan dörrens montering ändras. För att göra detta, följ alla följande instruktioner i den angivna ordern.
• Följande verktyg krävs: Hexnyckel 13 mm, skiftnyckel 8 och 10 mm, phillips skruvmejsel. På grund av att de lämpliga verktygen är unika, nämns de inte separat i följande instruktioner.
• För det här arbetet behövs ett annat lock, som medföljer enheten.
• För säkerheten, ta bort luckorna för att förhindra att de skadas.

Topp dörr

1 Lossa och ta bort skruven i den högra plasthylsan och ta bort hylsan. Koppla bort kontakten på högra sidan. Skruva loss den övre gångjärnsplattan. När du skruvar bort den, se till att hålla i kylskåpsdörren ordentligt, annars kommer den att skadas.
② Ta bort hylsan till vänster genom att dra bort den.
③ Dra ut dörren och placera den på en mjuk och ren yta.
④ Ta bort skruvarna, stoppfästet och stoppet.
5 Ta stoppet och det extra stopp som skickats med och skruva fast dem på dörrens vänstra sida.
⑥ Dra ut de två hylsorna uppe på kylskåpsdörren och ta bort dem.

Nedre dörr

1 Håll frysdörren och ta bort de två skruvarna på mitt gångjärn.
2 Drag frysdörren uppåt och placera den på en mjuk och ren yta.
3 Ta bort blindhylsan ovanför frysfacket och blindhylsan längst upp på frysdörren och sätt i dem i hålen på de motsatta sidorna.
4 Skruva loss fästet på dörrens undersida. Använd det extra fästet som skickats med och sätt fast det på motsatta sidan.

Kyl nedre

Försiktig

Dra ut kontakten!

Luta kylskåpet så att du kan arbeta längst ner eller placera kylskåpet helt på baksidan. Se till att ryggen är placerad på en mjuk och ren yta.
Skruva av fötterna på båda sidorna.
Lossa skruvarna och ta bort den nedre gångjärnsplattan.
2 Ta bort dörrskruvbulten, vrid gångjärnsplattan över och skruva dörrhängsstiftet i samma hål från andra sidan.
3 Fäst den vänstra gångjärnsplattan på vänster sida med skruvar. Skruva fötterna i plattorna på båda sidor. Placera kylskåpet på fötterna och justera dem om det behövs.

Montera dörren

Försiktig

När du har placerat kylskåpet på fötterna, vänta i 2 timmar innan du ansluter den till elnätet för att låta kylsystemet återvinna full kapacitet.

1 Placera frysdörren på det nedre gångjärnet. Vänd på mitt gångjärn och sätt in bulten i fryshålets vänstra hål och skruva fast gångjärnet ordentligt. Frysdörren är nu fixerad. Kontrolla korrekt funktion och placering.
② Montera alla delar som har tagits bort på den motsatta sidan. Se till att kabeln är korrekt dragen på högra sidan och inte blir klämd.
3 Placera hålet på vänster sida av kylskyddsdörren på bulten på hylsans gångjärn och håll dörren ordentligt fast. Sätt in den främre gångjärnsbulten i det vänstra hålet på toppen av kylskåpsdörren. Skruva den övre gångjärnsplattan till kylskåpet. Kontrollera efter korrekt funktion och montering. Sätt i kontakten på vänster sida i brytaren på undersidan av vänster käpa. Placera kablarna så att de inte kan pressas.
4 Anslut kontakten och uttaget. Kontakten måste snäppa på plats.
5 Skruva locklocket på den övre gångplattan med kyldörren öppen.
6 Fäst locket på vänster sida till rättighetssidan med skruv. Se till att kablarna är ordentligt placerade och inte klämda.

Svenska

Energibesparing

• Placera inte produkten i närheten av värmekälla (radiator eller spis, etc.).
• Se till att det finns tillräckligt med luftflöde runt kylskåp och frys.
• Om ett islag har bildats, tina av enheten. Ett tjockt islager påverkar överföringen av kyla, vilket ökar energiförbrukningen.
• När du öppnar dörren och tar ut mat, öppna bara dörren kort. En kortare öppningstid gör att mindre is lägger på frysens väggar.
• Välj temperaturregulator inställning enligt produktens fyllnadsmängd.
• Använd lådor, korgar eller hyllor för att lagra maten. Om energin i produkten används effektivt kan energiförbrukningen minimeras.
• Det rekommenderas att man inte tar bort alla tillbehör, såsom utdragslådor, hyllor, efter som det ökar energiförbrukningen.

Rengöring och skötsel

Varning

• Koppla alltid bort produkten innan rengöring.
• Använd aldrig lösningsmedel eller slipmedel, hårda borstar, metalliska eller skarpa föremål vid rengöring. Lösningsmedel är skadliga för människors hälsa och kan attackera plastdelar, medan slipmedel och verktyg kan skrapa ytan / ytorna.
• Använd aldrig olja eller fett på dörrförseglingen. Detta kommer att göra det poröst över tiden.

• Använd inte ångrengöringsutrustning. Ångan kan komma i kontakt med elektriska delar av produkten, vilket medför kortslutning.

• Rengör produktens yttre ytor med en lätt fuktig trasa och torka dem noggrant.

• Se till att inget vatten kommer in i produktens inre (till exempel genom omkopplaren).
• Torka först dörrtätningen med rent vatten och torka det noggrant efteråt.
• Avtagbara delar, t.ex. glashylsor, kan tas ut för rengöring.

140

Avveckling

Om en längre paus ska inträffa under kylskåpets drift måste följande steg utföras:

• Töm produkten.
- Koppla ur enheten.
- Rengör inredningen i frysfacket och låt det torka.
- Rengör noga alla tillbehör (grönsakscontainrar, dörrfack, glasskålar etc.)
- Låt dörren vara öppen för att undvika bildandet av obehagliga lukt och mögel.

Tekniska data

Spänning : 220-240 V\~

Frekvens : 50 Hz

Nominell ström : 1,0 A

Energiförbrukning

kWh/24h : 0,515 kWh

kWh/år : 188 kWh

Nettokapacitet för kyl : 207 L

Nettokapacitet för kylare : O L

Nettokapacitet för frys : 85 L

Fryskapacitet : 6,0 kg/24h

Omgivande temperatur : 10°C - 43°C

Mått: 595 x 590 x 1785 mm

Djup med öppen dörr : 1210 mm

Den här produkten innehåller en ljuskälla av energieffektivitetsklass F.

Denna produkt är avsedd att användas som i klimatklass SN till T

Klimatklass Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T	+16 till +43 °C

Felsökning

Om det uppstår några problem under drift, var god se följande tabell. Om problemen inte kan lösas enligt informationen under Lösning eller om reservdelar för själv-reparation är nödvändiga, var god kontakta ditt service-center. Respektive hotline finns noterade på garantikortet som levereras med produkten. Var god notera att felaktig själv-reparation kan leda till skador och att garantin faller bort och bir ogiltig om det föreligger tveksamhet.

Problem Möjlig orsak Lösning
Produkten fungerar inte •	Avbruten strömtillförsel • Kontrollera strömförsörjningen
Temperatur I facken är inte tillräckligt låg.	• Dörren är inte stängd ordentligt eller öppnas för ofta.	• Ordna maten så att dörren kan stängas ordentligt.• Öppna dörren endast om det är nödvändigt.
	• Omgivningstemperaturen är lägre än 10°C eller högre än 43°C	• Produkten är avsedd att användas i omgivande temperaturer från 10°C till 43°C
Vatten samlar i nedre delen av facket	• Maten kommer i kontakt med bakre väggen i facket	• Flytta maten eller behållaren från bakväggen
Inomhuslampan lyser inte	• Lampan är sönder • Kontakta service center

Felkoder

Om det föreligger fel visar displayn ERROR koder

Orsak Kod
Fel på temperaturgivare i kylfacket E1
Fel på temperaturgivare i frysfacket E3
Fel på avfrostningstemperaturgivare i frysfacket E4
Fel på fläktmotor l förångarens rum i frysfacket F1
Huvudkontrollkort tog emot signal från displaykontrollfel Ec
Displaykontrollkort tog emot signalfel Er

Om du upptäcker någon FEL kod, var god kontakta kundtjänst. Tillgängliga hotlines finns angivna i ett separat, bifogat dokument.

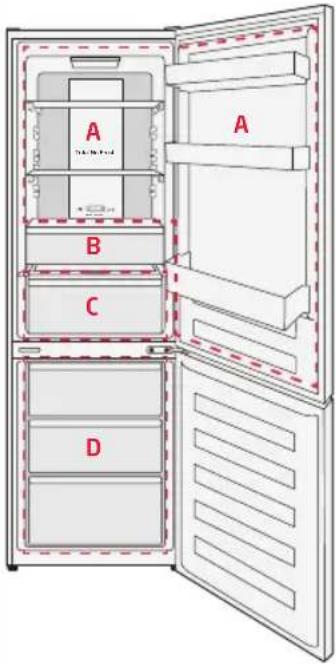

Förvaring av mat och dryck

	Område Rekommenderad mat och temperaturinställning
	A Kylfack (4°C)- Förvaring aav mat för daglig konsumption, delikatesser, yogurt, såser, picklade grönsaker, deserter.- Förvaring av kött, fisk, korv, fäsk fylld pasta, tillagad mat, rester
	Dörrhylla (4°C)Förvaring av drycker, mjölk, yogurt, ägg och smör.
	B Extra kylskåp (0°C - 6°C)Förvaring av fisk, rätt kött som skall tillagas.
	C Frukt och grönsaksfackk (4°C)
	D Frys (-18°C)Matvaror för långtidsförvaring- Översta hyllorna: Förvaring av frusen mat och glass.- Mittenhyllor: Förvaring av rätt kött, fågel, fisk- Nedre hyllor: Förvaring av frusna grönsaker, chips

Hur förvarar man, för att undvika matsvinn, mat och drycker för bästa bevarande under längst tid?

Frysfack

• Använd behållare tillverkade av återvunnen plast, metall, aluminium och glas och packa in maten i plastfilm.
• både vätskor och mat som kan skapa dålig lukt eller som lätt förstörs eller som kan överföra smak, skall täckas.

• Om bara en liten mängd mat skall förvaras, rekommenderas det att man använder hyllorna ovanför frukt och grönsaksbehållarna.

• Mat som avger en stor mängd ethylengas och sådana som är känsliga för dem, såsom frukt, grönsaker och sallad, måste alltid hållas avskilda från varandra eller packas på sätt som inte förkortar förvaringstiden; Till exempel, förvara inte tomater tillsammans med kiwi eller kål.

• Använd flaskhållaren för att förhindra att flaskor faller.
• Förvara inte mat för nära varandra för att säkerställa tillräcklig cirkulation.
• Den rekommenderade temperaturinställningen för kylfacket är 4°C. Om rätt inställd, kan matvor vanligtvis förvaras några dagar.

Rekommendationer vid kylning av matvaror

• Förvara färsk och oskadad mat. Kvalitet och färskhet kommer då att bibehållas längre.
• Vid vanliga produkter och produkter i flaskor bör inte det bäst-före-datum eller senaste försäljningsdatum som angetts av tillverkaren överskridas.
• För att bibehålla smak, färg och färskhet, förpackas eller tacks maten väl innan den placeras i apparaten. Detta kommer att förhindra att smaker överförs mellan olika livsmedel och att plastdelar missfärgas.
• Låt varma matvaror och drycker svalna innan de placeras i kylfacket.

Frys

• Idealisk för förvaring av frusen mat, göra iskuber och frysa in färsk mat.
• Om du endast förvarar små mängder mat i frysen, rekommenderas det att man använder den kallaste delen av frysen (motsvarar området i mitten).
• Den rekommenderade temperature för frysfacet är -18°C.
• Förvaringstiden specificerad på förpackningen är bestämd för kommersiellt tillgängliga frusna produkter.

Rekommendationer för frusen mat

• Frysning av större kvantiter livsmedel i de nedre frysfacken. Detta är den plats där livsmedlen kommer att frysa särskilt fort och försiktigt.
• Fördela maten i behållarna eller frysfacken.
• Låt inte mat som skall frysas komma i kontakt med frusen mat. Omfördela, vid behov, fryst mat i frysfacken.
• Viktigt för obehindrad luftcirkulation i apparaten: tryck in frysfacken så att de när in till sina ändstopp.

Obs: Förvaring av mat vid fel temperatur kan leda till en ökning av matsvinnet.

Lagringstid och temperatur

Notera: Allt5för lång lagring eller lagring med olämplig frystemperatur kan orsaka förstörda livsmedel vilket skapar matavfall, är oätlig och kan orsaka matförgiftning. Minimitemperaturen i de flesta fall skall vara -18°C eller kallare. Följ den maximala rekommenderade lagringstiden nedan:

• Grytor, glass, korv, bröd: 2-6 månader.
- Fisk, räkor, lamm, kött: 4-8 månader.
- Grönsaker, frukt, fågel, biff: 6-12 månader.

Türkçe
