BRUKSANVISNING LRD6406XK ELECTROLUX

NO Bruksanvisning | Platetopp 91

SV Bruksanvisning | Inbyggnadshäll

Fremstillet i: Tyskland

Serienr. 7.0 kW

ELECTROLUX

9.2 Specifikation for kogezoner

Kogezone Nominel effekt (maks. varme-trin) [W]	Kogesektions diameter [mm]
Forreste venstre 750 / 2200 120 / 210
Bageste venstre 1200 145
Forreste højre 1200 145
Bageste højre 1500 / 2400 170 / 265

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

Du betjener komfyrtoppen med ovnsbryterne. Se «Daglig bruk» i bruksanvisningen for ovnen.

Indikatoren forsvinner när kokesonen er avkjølt.

6. RÅD OG TIPS

ADVARSEL!

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 112
2. SÄKERHETSINSTRUKTIONER.... 114
3. INSTALLATION....116
4. PRODUKTBESKRIVNING.... 117
5. DAGLIG ANVÄNDNING....118
6. RÅD OCH TIPS....118
7. UNDERHÅLL OCH RENGÖRING.... 118
8. FELSÖKNING.... 119
9. TEKNISKA DATA....119
10. ENERGIEFFEKTIVITET....120
11. MILJÖSKYDD.... 121

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa

funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHETSÄTGÄRDER! Tillagningsprocessen måste övervakas En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.

• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• WARNING! Om ytan är sprucken ska du stänga av produkten för att undvika risk för elektriska stötar. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.

• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lädor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.
• Produktens undersida kan bli het. Se till att installera en separationspanel gjord av plywood, material av köksstommen eller andra icke-brännbara material under produkten för att förhindra att värmen kommer till botten.
• Separationspanelen måste helt täcka området under hällen.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Innan du ansluter matlagningshällen till en ugn och innan kabeldragning, ska du se till att de elektriska huvudterminalerna för båda apparaterna inte är strömförande.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av

skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

- Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• När du lägger maten i het olja kan den stänka.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka självantändning.

• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hållens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Använd inte vattenspray och ånga för att rengöra produkten.

- Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Häll och ugn, anslutningstyp

Denna produkt har en orange 1x14 polanslutning och kan anslutas till en ugn med en orange 1x14 polanslutning.

3.2 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ......

3.3 Inbyggnadshällar

Installera ugnen först och därefter hällen i hålet.

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

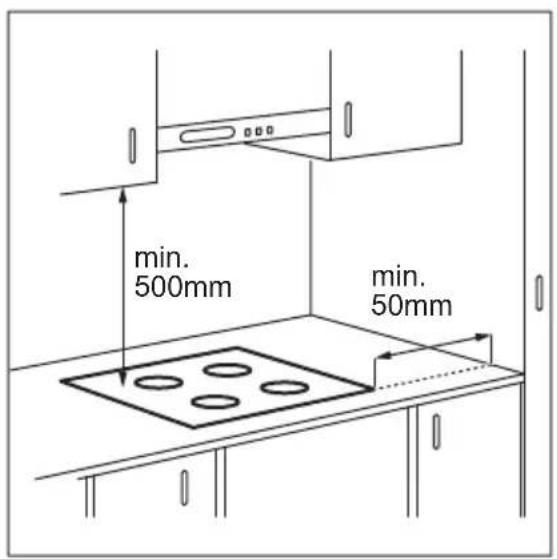

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Hitta videoguiden "Så installerar du din glaskeramikhäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Kokzon
2 Restvärmeindikator
3 Touchkontroller för yttre ring

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Användning av hällen

Hällen manövreras med ugnsratten. Se "Daglig användning" i ugnens bruksanvisning.

5.2 Slå på och stänga av de yttre ringarna

Du kan justera kokytan manuellt efter kokkärlets storlek.

Ställ in ett värmeläge för kokzonen. Välj symbolen för kokzonen: Ⓞ

För att aktivera ytterringen: tryck på symbolen. Indikatorn visas.

För att avaktivera den yttre värmezonen: tryck på symbolen tills -indikatorn släcks.

5.3 Restvärmeindikator

WARNING!

Så länge indikatorn är synlig finns det risk för brännskador från restvärme.

Indikatorn tänds när en kokzon är varm, men den fungerar inte om nätströmmen är urkopplad.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

6. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

6.1 Kokkärl

• För att undvika överhettning och förbättra zonernas prestanda måste kokkärlet vara så tjockt och platt som möjligt.
• Se till att kokkärlets botten är ren och torr innan du sätter den på hällen.

- Var alltid försiktig så att du inte låter kokkärlet glida eller gnugga mot glasets kanter och hörn eftersom det kan orsaka sprickor eller skador på glasytan.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.

• Använd ett särskilt rengöringsmedel för hållens yta.

• Använd alltid en skrapa som är avsedd för hällar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

7.2 Rengöring av hållens

- Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt

specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen är tillräckligt sval: kalkringar, vattenringar, fettfläckar, glänsande metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöringen torka hällen torr med en mjuk trasa.
• Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

8.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet

Det går inte att aktivera eller använda hällen.	Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Restvärmeindikatorn tänds inte.	Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.	Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.

Det finns ett mörkt område tizonen.

8.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hällen på rätt sätt.

I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9. TEKNISKA DATA

9.1 Produktdekal

Modell LRD6406XK PNC 949 599 376 00 Typ 60 AAD 55 ZO 220 - 240 V, 50 - 60 Hz Tillverkad i: Tyskland Serienr..... 7.0 kW

9.2 Data för kokzoner

Kokzon Nominell effekt (max värmeinställning) [W]	Kokzonens diameter [mm]
Vänster fram 750 / 2200 120 / 210
Vänster bak 1200 145
Höger fram 1200 145
Höger bak 1500 / 2400 170 / 265

För optimalt matlagningsresultat använd inte kokkärl med större diameter än på kokzonen.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation enligt EU:s ekodesignförordningar

Modellidentifiering LRD6406XK
Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod Strålningslampa
Diameter på runda kokzoner (∅) Vänster fram		21.0 cm
	Vänster bak	14.5 cm
	Höger fram	14.5 cm
Längd (L) och bredd (B) på icke-rund kokzon Höger bak L 26.5 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram		185.8 Wh/kg
		185.8 Wh/kg
		185.8 Wh/kg
		191.2 Wh/kg
Hällens energiförbrukning (EC electric hob)		187.2 Wh/kg

IEC / EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

10.2 Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

- Använd endast den mängd som behövs vid uppvärmning av vatten.

• Använd om möjligt lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan den slås på.
• Kokkärlets botten ska ha samma diameter som kokzonen.
• Använd mindre kokkärl för mindre kokzoner.
  • Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

10.3 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Strömförbrukning i frånläge 0.3 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga ströms- 2 min parläget

11. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
