Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 205
2. SÄKERHETSINSTRUKTIONER.... 207
3. INSTALLATION....209
4. PRODUKTBESKRIVNING....212
5. FÖRE FÖRSTA ANVÄNDNING....214
6. DAGLIG ANVÄNDNING....214
7. RÅD OCH TIPS....219
8. UNDERHÅLL OCH RENGÖRING.... 221
9. FELSÖKNING....222
10. TEKNISKA DATA....224
11. ENERGIEFFEKTIVITET....224
12. MILJÖSKYDD.... 225

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa

funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHETSÄTGÄRDER! Tillagningsprocessen måste övervakas En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.

• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• WARNING! Om ytan är sprucken ska du stänga av produkten för att undvika risk för elektriska stötar. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en läda:
• Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

– Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

• Stäng av produkten och låt den kallna före rengöring.
• Använd inte vattenspray och ånga för att rengöra produkten.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en anslutningskabel.
• Använd den här kabeltypen för att ersätta den skadade nätkabeln: H05V2V2-F som tål en temperatur på 90 °C eller högre. En enda ledare måste ha ett minimalt tvärsnitt i enlighet med tabellen nedan. Kontakta vår lokala serviceavdelning. Nätkabeln får endast bytas ut av en behörig elektriker.

WARNING!

Alla elektriska anslutningar måste utföras av en behörig elektriker.

FÖRSIKTIGHETSÅTGÄRDER!

Anslutningar via kontakter är förbjudna.

FÖRSIKTIGHETSÅTGÄRDER!

Kabeländarna får inte borras eller lödas. Det är förbjudet.

FÖRSIKTIGHETSÅTGÄRDER!

Koppla inte kabeln utan ändhylsor.

Enfasanslutning

1. Ta bort kabeländshylsa från den svarta och bruna ledningen.
2. Ta bort en del av isoleringen från de bruna, svarta och blå kabeländarna.
3. Anslut ändarna på svarta och bruna kablar.
4. Applicera en ny trådändhylsa på den delade trådens ände (specialverktyg krävs).
5. Anslut ändarna på två blå kablar.
6. Applicera en ny trådändhylsa på den delade trådens ände (specialverktyg krävs).

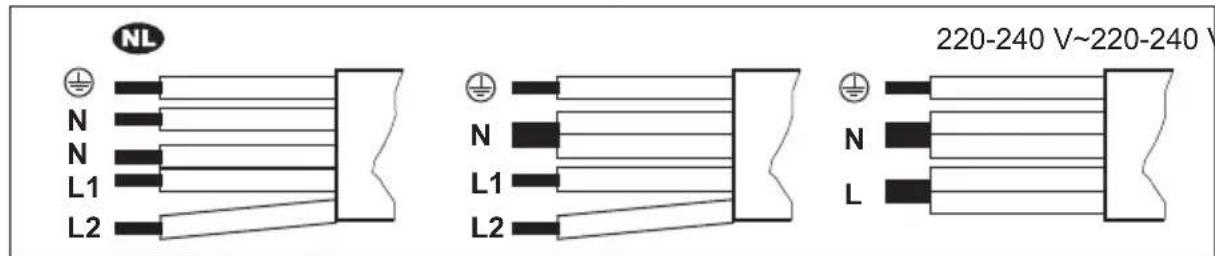

Tvåfasanslutning

1. Ta bort kabeländhylsan från de blå ledningarna.
2. Ta bort en del av isoleringen från de blå kabeländarna.
3. Anslut ändarna på två blå kablar.
4. Sätt på en ny ändtrådshylsa på den delade trådens ände (specialverktyg krävs).

NL N N L1 L2 220-240 V~220-240 V N L N L

NL220 - 240 V~	Tvåfasanslutning: 400 V2N~ Enfasanslutning: 220 - 240 V~
5x1,5 mm2 5x1,5 mm2 eller 4x2,5 mm2 5x1,5 mm2 eller 3x4 mm2
Grön - gul Grön - gul Grön - gul
N Blå och blå N Blå och blå N Blå och blå
L1 Svart L1 Svart L Svart och brun
L2 Brun	L2 Brun

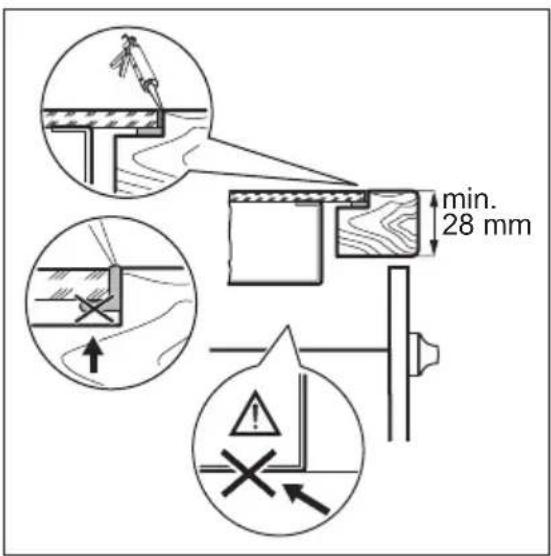

3.4 Fästa tätningen - integrerad installation

1. Rengör fälten i bänkskivan.

2. Skär den medföljande 3x10 mm tätningsremsan i fyra remsor. Remsorna måste ha samma längd som fälten.

3. Klipp ändarna på remsorna i en vinkel på 45°. De ska passa i hörnen på fälten på rätt sätt.

4. Fäst remsorna i fälten. Sträck inte ut remsorna. Fäst inte ihop ändarna över varandra.

När du monterat hällen ska du täta återstående mellanrum mellan glaskeramiken och bänkskivan med silikon. Se till att silikonet inte hamnar under glaskeramiken.

3.5 Fästa tätningen - installation på bänken

1. Rengör bänkskivan runt det utskurna området.
2. Fäst den medföljande 2x6 mm tätningsremsan på den nedre kanten av hällen, längs den yttre kanten av glaskeramiken. Töj inte ut den. Se till att tätningsremsans ändar placeras mitt på ena sidan av spishällen.
3. Lägg till några millimeter till längden när du skär till tätningslisten.
4. Tryck samman de två ändarna på tätningslisten.

3.6 Montering

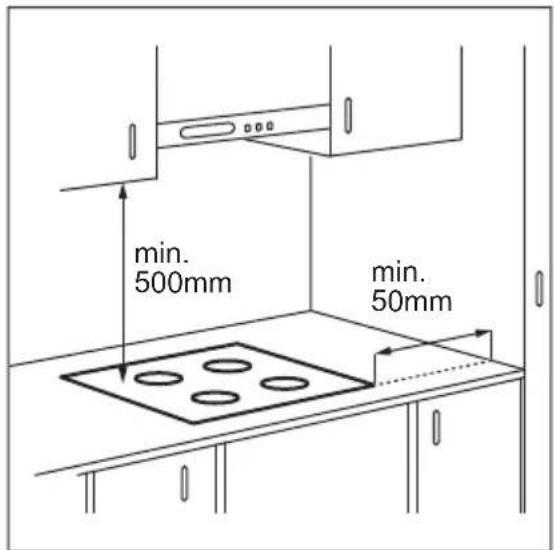

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hällen används.

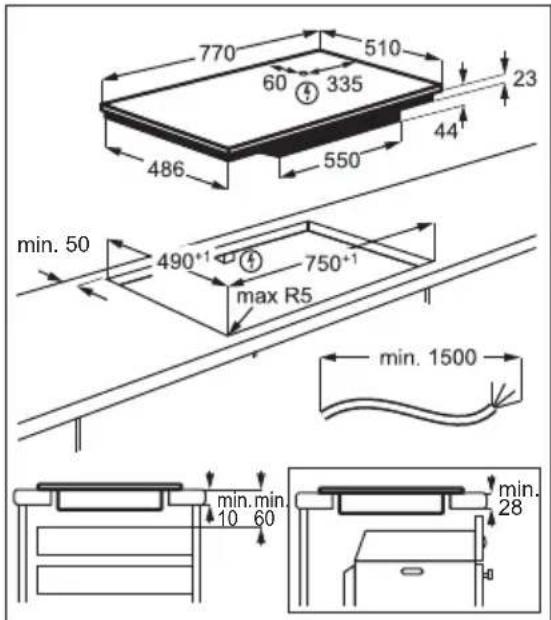

BÄNKINSTALLATION

770 510 60 335 23 486 550 44 min. 50 490+1 750+1 max R5 min. 1500 min.min. 10 60 min. 28

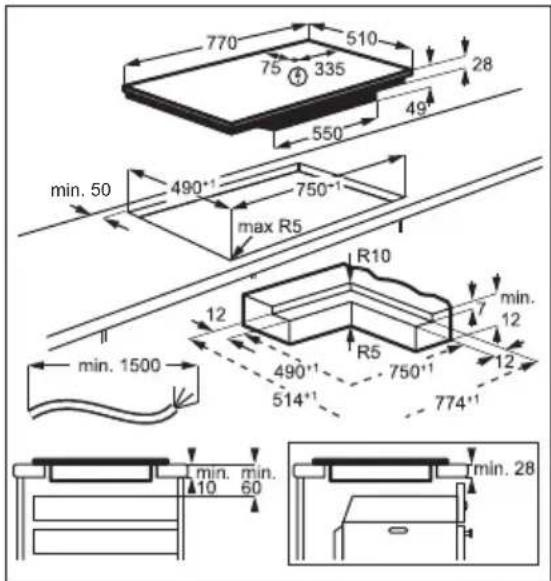

INTEGRERAD INSTALLATION

770 510 75 335 28 550 49 min. 50 490*1 750* max R5 R10 12 min. 12 min. 1500 490*1 750*1 12 min. 514*1 774*1 min. min. 60 min. 28

min. 28 mm

Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Se videoguiden "Så installerar du din induktionshäll från Electrolux – nedsänkt installation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	På/Av För att aktivera och avaktivera hällen.
2	➁	Knapplås/ Barnlås För att låsa / låsa upp kontrollpanelen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	➂	Bridge För att aktivera och avaktivera funktionen.
5	- Värmelägesdisplay För att visa det inställda värmeläget.
6	- Timerindikatorer för kokzonerna	För att visa för vilken kokzon tiden är inställd.
7	- Timerdisplay För att visa tiden i minuter.
8	➌	Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
9	➎	- För att välja kokzon.
10	+/-	- För att öka eller minska tiden.
11	P	PowerBoost För att aktivera funktionen.
12	- Inställningslist För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning
0	Kokzonen är avstängd.
1 - 14	Kokzonen är på.
u	Paus är på.
A	Automatisk uppvärmning är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
≡ / 7 ☐	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme.
L	Knapplås / Barnlås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Effektbegränsning

Effektbegränsning definierar hur stor effekt hällen använder totalt, inom gränserna för husets installationssäkringar.

Hällen är inställd på högsta möjliga effektnivå som standard.

För att minska eller öka effektnivån:

1. Stäng av hällen.
2. Tryck och håll ned -khappen i 3 sekunder. Displayen tänds och släcks.
3. Tryck och håll ned - knappen i 3 sekunder. b0 eller b1sas.

4. Tryck på . P72 visas.

5. Tryck på 7 på timern för att ställa in effektnivån.

Effektnivåer

Se avsnittet "Teknisk data".

FÖRSIKTIGHETSÅTGÄRDER!

Se till att den valda effekten passar till säkringarna i huset.

Se Säkerhetsavsnitten.

6.1 Aktivera och avaktivera

Tryck på Ⓐ1 sekund för att sätta på eller stänga av hållen.

6.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.

• du använder ett olämpligt kokkärl. Symbolen fänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

6 timmar

4 - 7 5 timmar

Värmeinställning Hällen stängs av efter

8 - 9 4 timmar

10 - 14 1,5 timme

6.3 Värmeläge

För inställning eller ändring av värmeläge:

Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du när rätt värmeläge.

14 0 1 3 8 10 14 P

6.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

änge indikatorn är synlig

finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande:

- fortsätt tillagningen

- varmhållning

- restvärme.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

6.5 Använda kokzonerna

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

Använd kokkärl med en bottendiameter som liknar kokzonens storlek för optimal värmeöverföring (dvs. det maximala värdet för kokkärlets diameter i "Tekniska data" > "Specifikationer för kokzoner"). Se till att kokkärlet är avsett för användning på induktionshällar. För mer information om olika typer av kokkärl, se "Tips och råd".

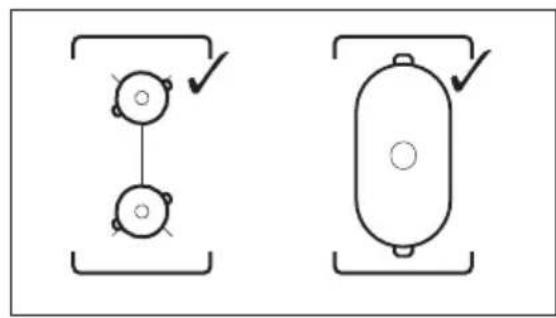

Du kan använda ett stort kokkärl på två kokzoner samtidigt. Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna. Om kokkärlet är placerat mellan två mittpunkter kommer Bridge-funktionen inte att aktiveras.

Funktionen är igång när kastrullen täcker mitten på de två zonerna. För mer information om korrekt placering av kokkärl, se "Använda kokzonerna".

Den här funktionen kopplar ihop två kokzoner på vänster sida till en gemensam zon.

Ställ först in värmeinställningen för en av kokzonerna till vänster.

Aktivera funktionen genom att trycka på Ställ in eller ändra värmeinställningen genom att trycka på en av kontrollsensorerna.

För att inaktivera funktionen: tryck på ■]. Kokzonerna fungerar oberoende av varandra.

6.7 Automatisk uppvärmning

Aktivera funktionen för att få önskad värmeinställning på kortare tid. När den är på, fungerar kokzonen på den högsta inställningen i början och fortsätter därefter på önskad värmeinställning.

i

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på (tänds). Tryck direkt på önskat värmeläge. Efter 3 sekunder tänds.

För att inaktivera funktionen: ändra värmeläget.

6.8 PowerBoost

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

i

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: tryck på P tands.

För att avaktivera funktionen: ändra värmeläget.

6.9 Timer

- Nedräkningstimer

Du kan använda den här funktionen för att ställa in tiden för en enda tillagningssession.

Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på ⚠flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på +tpå timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka räknas tiden ned.

För att se återstående tid: tryck på ⏻ för att ställa in kokzonen. Kokzonens indikator börjar blinka. På displayen visas den återstående tiden.

Ändra tiden: tryck på Ⓤ för att ställa in kokzonen. Tryck på + teller . —

För att avaktivera funktionen: tryck på ⚙️ för att ställa in kokzonen och tryck därefter på —. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

i

En ljudsignal hörs och 00 blinkar när sluttiden uppnåtts. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⚠

- CountUp Timer

Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång.

Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på — på timern. UP släcks. När indikatorn för kokzonen börjar blinka räknas tiden upp. Displayen växlar mellan UP och räknad tid (i minuter).

För att se hur länge kokzonen är igång:

tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. Displayen visar hur länge kokzonen har varit igång.

För att avaktivera funktionen: tryck på och därefter på eller. Kokzonens indikator slocknar.

• Signalur

Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på och därefter på eller för timern för att ställa in tiden. När sluttiden uppnåtts hörs en ljudsignal och 00 blinkar.

För att stänga av ljudet: tryck på ⏻.

i

Denna funktion påverkar inte kokzonernas funktioner i övrigt.

6.10 Paus

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är på är alla andra symboler på kontrollpanelerna låsta.

Funktionen stoppar inte timerfunktionerna.

1. För att aktivera -funktionen trycker du på || -knappen.

tänds. Värmeinställningen sänks till 1.

1. För att inaktivera funktionen: trycker du på ||

Den tidigare värmeinställningen visas.

6.11 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tands i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på 🔒. Föregående värmeläge aktiveras.

i

När du avaktiverar hällen stängs även denna funktion av.

6.12 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med Ⓐ. Ställ inte in något värmeläge. Tryck på 📋

i 4 sekunder. tänds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på 14 sekunder. tänds. Inaktivera hällen med ①

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ⏻ tänds. Tryck på ⓠ4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med ⏻ aktiveras funktionen igen.

6.13 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen. Tryck på 3 sekunder. Displayen tänds och släcks. Tryck på 3 sekunder. eller tänds. Tryck på på timern för att välja något av följande:

- bl – ljudet är avstängt

- hjudet är på

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på bhör du endast ljuden när:

• du trycker på ①
• Signalur är klar
• Nedräkningstimer är klar
• du ställer något på kontrollpanelen.

6.14 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner (anslutna till samma fas). Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hållen. Varje fas har en maximal elektricitetsbelastning på (3700 W). Om hållen när gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.
• Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den

återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.

• Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen valda värmeinställningen och den reducerade värmeinställningen.
• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov.

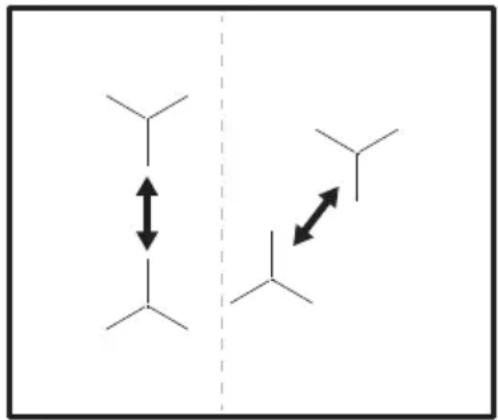

Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en särskild köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar inaktiverat från början. Aktivera det innan du använder funktionen. Läs bruksanvisningen för köksfläkten för mer information.

Använda den automatiska funktionen

För att använda funktionen automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är ursprungligen inställd på H5. Fläkten reagerar när du använder hällen. Hällen känner av kokkärlets temperatur

automatiskt och justerar fläktens hastighet därefter.

Automatiska lägen

Automa-	tisk be-lysning	Kok-ning1)	Stek-ning2)
H0 Av Av Av
H1 På Av Av
H2 3)	På Fläkthastig-het 1		Fläkthastig-het 1
H3 På Av Fläkthastig-			het 1
H4 På Fläkthastig-		het 1	Fläkthastig-het 1
H5 På Fläkthastig-		het 1	Fläkthastig-het 2
H6 På Fläkthastig-		het 2	Fläkthastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläktens hastighet i enlighet med det automatiska läget.

2) Hällen känner av stekningsprocessen och aktiverar fläktens hastighet i enlighet med det automatiska läget.

3) I det här läget aktiveras fläkten och lampan oberoende av temperaturen.

Ändra det automatiska läget

1. Stäng av hällen.
2. Tryck ned Ⓐ i 3 sekunder. Displayen tänds och släcks.
3. Tryck ned 13 sekunder.
4. Tryck på några gånger tills tänds.
5. Tryck på på timern för att välja ett automatiskt läge.

För att använda fläkten direkt på fläktpanelen, avaktivera det automatiska läget för funktionen.

När du är klar med matlagningen och stänger av hällen kan fläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Styra fläkthastigheten manuellt

Du kan också använda funktionen manuellt.

Tryck på när hällen är påslagen för att göra detta. Detta inaktiverar den automatiska funktionen och gör att du kan ändra fläkthastigheten manuellt. När du trycker på

ökar du fläkthastigheten med ett steg. När du när en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på

i

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du aktiverar hällen. Detta gör du genom att ställa in det automatiska läget på H1 – H6.

i

Belysningen i fläkten släcks 2 minuter efter att hällen stängts av.

7. RÅD OCH TIPS

!

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

i

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• För att undvika överhettning och förbättra zonernas prestanda måste kokkärlet vara så tjockt och platt som möjligt.
• Se till att kokkärlets botten är ren och torr innan du sätter den på hällen.
• Var alltid försiktig så att du inte låter kokkärlet glida eller gnugga mot glasets kanter och hörn eftersom det kan orsaka sprickor eller skador på glasytan.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fäster på kastrullens botten.

Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Se "Tekniska data" > "Specifikationer för kokzoner" för korrekta kokkärlsmått. Ställ kokkärlet i mitten av den valda kokzonen.
• Kokzonens effektivitet är relaterad till kokkärlets diameter. Använd kokkärl med en bottendiameter som liknar kokzonens storlek för optimal värmeöverföring (dvs. det maximala värdet för kokkärlets diameter i "Tekniska data" > "Specifikationer för kokzoner").

- Kokkärl med en diameter som är mindre än en kokzon får bara en del av effekten som kokzonen genererar, vilket resulterar i långsammare uppvärmning.

- Av både säkerhetsskäl och optimala tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka

kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

7.2 Buller under drift

Dessa ljud är normala och innebär inte att det är fel på produkten. Kokkärlsrelaterade ljud kan variera beroende på material och effekt.

Kokkärlsrelaterade ljud:

• knackande ljud: kokkärlet är tillverkat av olika material (en "sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effekt och kokkärlet är tillverkat av olika material (en "sandwichkonstruktion").

- surrande ljud: du använder en hög effektnivå.

Hällrelaterade ljud:

• klickljud: elektrisk omkoppling sker.
• väsande, surrande: fläkten är igång.
• rytmiskt ljud: kokkärl detekterat.

7.3 Öko Timer (Eco Timer)

För att spara energi stängs värmen på zonen av innan nedräkningstimern ljuder. När avstängningen sker beror på värmeinställningen och tillagningstidens längd.

7.4 Förenklad matlagningsguide

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
- 1	Se till att hålla tillagad mat varm. vid behov Placera ett lock på kokkärlet.
1 - 3 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Rör om då och då.
2 - 3 Tillgaga: fluffiga omeletter, bakade ägg.		10 - 40 Tillaga med locket på.
3 - 5 Sjud ris och mjölkrätter, värm färdigla-gade rätter.		25 - 50 Tillsätt minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
5 - 7 Stuva grönsaker, fisk, kött. 20 - 45 Tillsätt några msk vatten. Kontrollera vattenmängden under processens gång.
7 - 9 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm vatten. Kontrollera vattennivån under processens gång. Ha locket kvar på kastrullen.
7 - 9 Tillaga större mängder mat, grytor och soppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
9 - 12 Lätt stekning: schnitzel, cordon bleu-kalvkött, kotletter, risbiffar, korv, lever, roux, ägg, pannkakor, munkar.		vid behov Vänd när det behövs.

Värmeinställning Använd för att: Tid (min) Tips

12 - 13 Intensiv stekning, rårakor, ryggbiffar, biffar.

5 - 15 Vänd när det behövs.

14 Koka vatten, tillaga pasta, bryna kött (gulash, grytstek), fritera pommes frites.

Koka upp en stor mängd vatten. PowerBoost är aktiverad.

7.5 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.
• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
• Täck inte över hällens kontrollpanel.

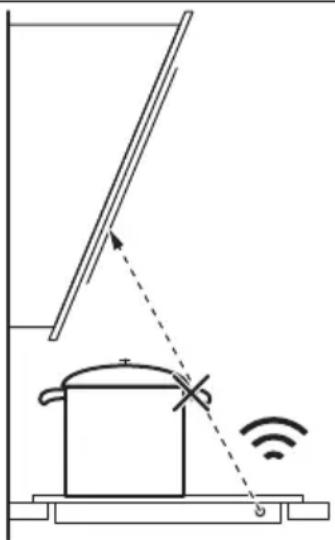

• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan som visas nedan är endast avsedd som illustration.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. Electrolux köksfläktar som fungerar med denna funktion skall ha

symbolen

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.

• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd alltid en skrapa som är avsedd för hällar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

8.2 Rengöring av hållens

- Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt

specialskrapan snett mot glasytan och för bladet över ytan.

- Ta bort när hällen är tillräckligt sval: kalkringar, vattenringar, fettfläckar, glänsande metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöringen torka hällen torr med en mjuk trasa.

- Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

9. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in inställningen för uppvärmning inom 10 sekunder.		Aktivera hällen igen och ställ in värme-inställningen på mindre än 10 sekunder.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Paus".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
Ett konstant pipljud hörs. Den elektriska anslutningen är felaktig.		Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installationen.
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något på touch-kontrollen ^1 .		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom denbara har varit påslagen en kort stundeller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenterom zonen varit på tillräckligt länge föratt vara varm.
Hob ^2 Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpanelen.
Du använder en väldigt hög kastrullsom blockerar signalen.		Ta en mindre kastrull, byt kokzon ellerstyr fläkten manuellt.
Automatisk uppvärmning funge-rar inte.	Den högsta värmeinställningen är in-ställd.	Den högsta värmeinställningen harsamma effekt som funktionen.
Zonen är varm. Låt zonen svalna tillräckligt.
Värmeinställningen ändras mel-lan två nivåer.	Effektreglering är på. Se "Daglig användning".
Kontrollpanelen är varm när durör vid den.	Kokkärlet är för stort eller så står detför nära kontrollpanelen.	Placera stora kokkärl på de bakre zo-nerna om möjligt.
Det hörs inget ljud när du tryckerpå touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd-ning".
L tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
F tänds.	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd kokkärl som är lämpliga för in-duktionshällar. Se "Råd och tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mått. Se"Tekniska data".
Uppvärmning tar lång tid. Kokkärlet är för litet och får bara endel av effekten som kokzonen gene-rerar.		Använd kokkärl med en bottendiame-ter som liknar kokzonens storlek föroptimal värmeöverföring (dvs. detmaximala värdet för kokkärlets diam-ter i "Tekniska data" > "Specifikationerför kokzoner").
E och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igenefter 30 sekunder. Om visas igenska du dra ur elkontakten. Sätt i elkon-takten igen efter 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortsätter.

9.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som visas. Kontrollera att du

använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

10. TEKNISKA DATA

10.1 Typskylt

Modell LIV834I: PNC 949 599 385 00

Typ 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Induktion 7.2 kW Tillverkad i: Tyskland

Serienr.... 7.2 kW

ELECTROLUX

10.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]	PowerBoost [W]	PowerBoost maximal koktid [min]	Kokkärlets diameter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Mittre fram 1400 2500 4 125 - 145
Höger bak 2300 3600 10 205 - 240

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

Använd kokkärl med en bottendiameter som liknar kokzonens storlek för optimal

värmeöverföring och tillagningsresultat (dvs. det maximala värdet för kokkärlets diameter i tabellen). Använd inte kokkärl med större diameter än kokzonen.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation enligt EU:s ekodesignförordningar

Modellidentifiering LIV834I
Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod		Induktion
Diameter på runda kokzoner (∅)	Vänster fram	21.0 cm
	Vänster bak	21.0 cm
	Mittre fram	14.5 cm
	Höger bak	24.0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster fram	179.6 Wh/kg
	Vänster bak	177.0 Wh/kg
	Mittre fram	180.2 Wh/kg
	Höger bak	174.6 Wh/kg
Hällens energiförbrukning (EC electric hob)		177.9 Wh/kg

IEC / EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

11.2 Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.
• Använd om möjligt lock på kokkärlet.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

11.3 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Strömförbrukning i frånläge 0.3 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga ströms- 2 min parläget

12. MILJÖSKYDD

Återvinn material med symbolen ⚙.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📋med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
