BRUGSANVISNING LRD6406XK ELECTROLUX

DA Brugsanvisning | Kogesektion 13

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....13
2. SIKKERHEDSANVISNINGER.... 15
3. INSTALLATION....17
4. PRODUKTBESKRIVELSE....18
5. DAGLIG BRUG.... 19
6. RÅD OG TIP....19
7. VEDLIGEHOLDELSE OG RENG∅RING....19
8. FEJLFINDING....20
9. TEKNISKE DATA....21
10. ENERGIEFFEKTIV....21
11. MILJ∅HENSYN....22

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

• Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

- Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette produkt må kun anvendes til madlavning.
• Dette produkt er beregnet til brug i en enkelt hustand i et indendørs miljø.
• Dette produkt kan bruges på kontorer, hotelværelser, bed & breakfast værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning med fedt eller olie, uden opsyn, kan være farligt og kan resultere i brand.
• Røg er et tegn på overophedning. Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• ADVARSEL: Produktet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på kogepladen.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogepladen, da de kan blive meget varme.

• Brug ikke apparatet, inden det monteres i den indbyggede struktur.

• Brug ikke damprenser til at rengøre produktet.

• ADVARSEL: Hvis overfladen er revnet, skal du slukke for produktet for at undgå risiko for elektrisk stød. Hvis produktet er tilsluttet lysnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde produktet fra strømforsyningen. Kontakt i begge tilfælde et autoriseret servicecenter.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun beskyttelsesskærme til kogesektionen, som er designet af producenten af produktet, eller som er angivet af producenten af produktet i brugsanvisningen som egnede til brug, eller beskyttelsesskærme, som er indbygget i produktet. Brug af uegnede afskærmninger kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

ADVARSEL!

Risiko for personskade eller beskadigelse af apparatet.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Mindsteafstanden til andre apparater og enheder skal overholdes.
• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.

• Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion.

• Beskyt apparatets bund mod damp og fugt.

• Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
• Hvis apparatet monteres oven over skuffer, skal du sørge for, at der er tilstrækkelig plads mellem apparatets bund og den øverste skuffe til luftcirkulation.
• Apparatets bund kan blive varm. Sørg for at installere et separationspanel fremstillet af krydsfiner, køkkenmøbelmateriale eller andre ikke-brændbare materialer under apparatet for at forhindre adgang til bunden.
• Separationspanelet skal dække området under kogesektionen helt.

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alt elektrisk skal tilsluttes af en kvalificeret elektriker.
• Apparatet skal jordes.
• Før du tilslutter kogesektionen til en ovn og før hver ledningsføring, skal du sørge for, at ingen af hovedterminalerne på de to hvidevarer er strømførende.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.
• Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der er installeret en stødbeskyttelse.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, när du tilslutter hvidevaren til en kontakt i nærheden.
• Brug ikke multistikadaptere og forlængerledninger.
• Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.

- Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sæt kogesektionen til "slukket" hver gang efter brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Hvis overfladen på apparatet er revnet, skal du øjeblikkeligt afbryde apparatet fra strømforsyningen. Dette for at forhindre elektrisk stød.
• Når du anbringer mad i varm olie, kan det sprøjte.
• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.

ADVARSEL!

Risiko for brand og eksplosion.

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.

• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.

• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.

• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Stil ikke varmt kogegrej på betjeningspanelet.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.

• Rengør produktet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for produktet, og lad det køle af inden rengøring.
• Brug ikke vandspray eller damp til at rengøre apparatet.

- Rengør produktet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende produkter, skuresvampe, opløsningsmidler eller metalgenstande, medmindre andet er angivet.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Forbindelsestype til kogesektion og ovn

Dette apparat har et stik med en orange 1x14 pol, og det kan forbindes til en ovn, der har et stik med en orange 1x14 pol.

3.2 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ......

3.3 Indbygningskogesektioner

Installér først ovnen og derefter kogesektionen i dens udskæring.

Brug først indbygningskogesektionerne, när kogesektionen er samlet i de korrekte

indbygningsenheder og bordplader, der opfylder kravene.

3.4 Montering

Hvis du installerer kogepladen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

Find videovejledningen "Sådan installerer du din Electrolux Radiant kogesektion - Topplade" ved at skrive hele navnet, som er angivet på grafikken nedenfor.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

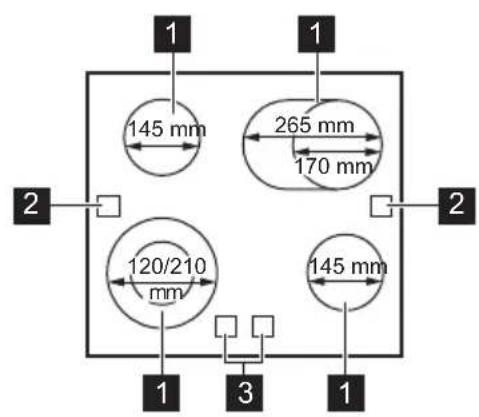

4.1 Oversigt over kogepladens overflade

1 1 145 mm 265 mm 170 mm 2 2 120/210 mm 145 mm 3 1

1 Kogestone
2 Restvarmeindikator
3 Yderste varmekreds sensorfelter

5. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Betjening af kogesektionen

Kogesektionen betjenes med knapperne på ovnen. Se "Daglig brug" i ovnens brugervejledning.

5.2 Aktiverin og /deaktivering af de yderste ringe

Du kan justere kogeoverfladen manuelt til kogegrejets mål.

Indstil et varmetrin for kogezonen. Vælg symbolet for den pågældende kogezone:

Sådan aktiveres den yderste varmekreds: Tryk på symbolet. Indikatorlampen vises.

Sådan deaktiveres den yderste varmekreds: Tryk på symbolet, indtil indikatoren forsvinder.

5.3 Restvarmeindikator

ADVARSEL!

Så længe kontrollampen er tændt, er der risiko for forbrænding fra restvarme.

Kontrollampen tændes, när en kogezone er varm, men den virker ikke, hvis strømmen afbrydes.

• for de tilstødende kögezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

6. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Kogegrej

• For at forhindre overophedning og forbedre zonernes ydeevne skal kogegrejet være så tykt og fladt som muligt.
• Sørg for, at pandens bund er ren og tør, inden den placeres på kogepladens overflade.

- Pas altid på med ikke at skubbe eller gnide kogegrejet mod glassets kanter og hjørner, da dette kan knække eller beskadige glasoverfladen.

Kogegrej af emaljeret stål og med aluminiums- eller kobberbund kan give misfarvninger på den glaskeramiske overflade.

7. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.

• Brug altid kogegrej med en ren bund.

• Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.

• Brug et specielt rengøringsmiddel til overfladen på kogepladen.
• Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

7.2 Rengøring af

- Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da det

ellers kan beskadige kogesektionen. Vær forsigtig og undgå forbrændinger. Brug en speciel kogepladeskraber på glasoverfladen i en spids vinkel og bevæg bladet hen over overfladen.

• Når kogesektionen er tilstrækkeligt afkølet fjernes: kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring.

- Fjern skinnende metallisk misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

8. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Hvad gør jeg, hvis ...

Problem Mulig årsag Afhjælpning

Kogepladen kan ikke tændes eller betjenes.	Sikringen er sprunget. Kontrollér, om sikringen er årsagen til fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i træk.
Kontrollampen for restvarme tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget.	Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrække-ligt længe til at være varm.

Der er et mørkt område på ponen.

Det er normalt, at der er et mørkt område på multizonen.

8.2 Hvis du ikke kan løse problemet ...

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys specifikationerne på typeskiltet. Kontrollér, at du har betjent

kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden.

Oplysninger om garantiperiode og autoriserede servicecentre fremgår af garantihaeftet.

9. TEKNISKE DATA

9.1 Typeskilt

Model LRD6406XK PNC 949 599 376 00

Type 60 AAD 55 ZO 220 - 240 V, 50 - 60 Hz

For at opnå optimale tilberedningsresultater bør du ikke bruge kogegrej, der er større end kogezonens diameter.

10. ENERGIEFFEKTIV

10.1 Produktoplysninger i henhold til EU Ecodesign Forordning

Identifikation af model LRD6406XK
Type kogesektion Indbygget kogesektion
Antal kogezoner 4
Opvarmningsteknologi Keramisk kogeplade
Diameter af runde kogezoner (∅)	Forreste venstre	21.0 cm
	Bageste venstre	14.5 cm
	Forreste højre	14.5 cm
Længde (L) og bredde (B) af ikke-rund kogezone	Bageste højre	L 26.5 cm
		B 17.0 cm
Energiforbrug per kogezone (EC electric cooking)	Forreste venstre	185.8 Wh/kg
	Bageste venstre	185.8 Wh/kg
	Forreste højre	185.8 Wh/kg
	Bageste højre	191.2 Wh/kg
Kogesektionens energiforbrug (EC electric hob)		187.2 Wh/kg

IEC / EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.

• Kom altid låg på kogegrejet, hvis det er muligt.

• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.

• Kogegrejets bund skal have den samme diameter som kogezonen.
• Sæt mindre kogegrej på de mindre kogezoner.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet 📁 sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på kokeflaten.

Så lenge indikatoren er synlig, er det en risiko for brannskader fra restvarme.

Indikatorer tennes når en kokesone er varm, men den fungerer ikke hvis nettledningen er frakoblet.

• for de nærliggende sonene selv om du ikke bruker dem,
• när varme kokekar er plassert på kald sone,
• när platetoppen er deaktivert, men sonen fortsatt er varm.

Du kan ikke aktivere eller betjene platetoppen.	Sikringen har gått. Kontroller om sikringen er årsaken til funksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Restvarmeindikatoren vises ikke.	Sonen er ikke varm fordi den var ba- re i bruk en kort stund eller sensoren er skadet.	Kontakt servicesenteret dersom sonen fortsatt er varm i lang tid.

Det er et mørkt område på poner.

Det er normalt at det er et mørkt område på flere soner.

8.2 Hvis du ikke finner en løsning...
