BRUKSANVISNING FX-E2RM46 Fuxtec

1. Introduktion och säkerhet.... 130

2. Användning och hantering av elverktyget.... 132

3. Användning och hantering av det sladdlösa verktyget 132

4. Säkerhetsanvisningar för gräsklippare 133

5. Säkerhetsinstruktioner för laddare 134

6. Säkerhetsanvisningar för Li-ion batterier.... 136

7. Presentation 137

8. Montering.... 139

9. Slå på/stänga av enheten.... 141

10. Gräsvårdstips.... 142

11. Justering av klipphöjd.... 142

12. Kompost 143

13. Använd sidoutloppsrännan 144

14. Fördelar med bakhjulsdrift.... 144

15. Förfogande 145

16. Tekniska data.... 146

17. Declaration of Conformity / Declaration of Överensstämmelse.... 147

Manual\_FX-E2RM46\_Int24\_rev1

POLSKA WERSJA JEZYKOWA....148

119. Introduktion och säkerhet

Låt aldrig barn eller någon som inte känner till dessa instruktioner använda trädgårdsredskapet. Barn bör övervakas för att säkerställa att de inte leker med enheten.

Avsedd användning

Denna enhet är endast avsedd för gräsklippning i privata områden.

Enheten är i enlighet med instruktionerna i denna bruksanvisning

att använda beskrivningarna och säkerhetsinstruktionerna som tillhandahålls. Någon annan användning är inte avsedd. Felaktig användning upphäver garantin och tillverkaren frånsäger sig allt ansvar. Användaren är ansvarig för eventuella skador på tredje part och deras egendom. Använd endast enheten i det tekniska skick som specificerats och levererats av tillverkaren. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.

Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa säkerhetsvarningar och instruktioner kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla säkerhetsvarningar och instruktioner för framtida referens.

Termen elverktyg som används i säkerhetsinstruktionerna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd).

Anställningsskydd

- Håll ditt arbetsområde rent och väl upplyst. Skräp eller obelysta arbetsområden kan leda till olyckor.

- Arbeta inte med elverktyget i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Elverktyg producerar gnistor som kan antända damm eller ångor.

- Håll barn och andra människor borta när du använder elverktyget. Om du blir distraherad kan du tappa kontrollen över enheten.

Elsäkerhet

- Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter med jordade elverktyg. Oförändrade stickproppar och matchande uttag minskar detta

Risk för elektriska stötar.

• Undvik fysisk kontakt med jordade ytor som rör, värmare, spisar och kylskåp. Det finns en ökad risk för elektriska stötar när din kropp är jordad.
• Håll elverktyg borta från regn eller fukt. Att tillåta vatten att komma in i ett elverktyg ökar risken för elektriska stötar.
• Använd inte kabeln för andra ändamål för att bära elverktyget, hänga upp det eller dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
• När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

- När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

Säkerhet för människor

– Var uppmärksam, var uppmärksam på vad du gör och förhåll dig till arbetet med ett elverktyg på ett förnuftigt sätt. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder elverktyget kan resultera i allvarliga skador.

- Bär alltid personlig skyddsutrustning och skyddsglasögon. Bär personlig skyddsutrustning, såsom dammask, halkfria skyddsskor, hjälm eller hörselskydd, beroende på situationen beroende på typ och användning av elverktyget, minskar risken för skador.

- Undvik oavsiktlig uppstart. Se till att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, plockar upp det eller bär det. Om du håller fingret medan du bär elverktyget

på strömbrytaren eller ansluta enheten till strömförsörjningen medan den är påslagen, kan detta leda till olyckor.

- Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på elverktyget. Ett verktyg eller nyckel som finns i en roterande del av enheten kan orsaka skada leda till skador.

- Undvik onormal hållning. Håll det säkert Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera elverktyget i oväntade situationer.

- Bär lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

120. Användning och hantering av elverktyget

- Överbelasta inte enheten. Använd det avsedda elverktyget för ditt arbete. Med rätt elverktyg kan du arbeta bättre och säkrare inom det specificerade prestandaområdet.

- Använd inte ett elverktyg vars brytare är defekt. Ett elverktyg som inte längre kan slås på eller av är farligt och måste repareras.

- Koppla ur enheten och/eller ta bort batteriet innan du gör justeringar på enheten, byter tillbehör eller lägger undan enheten. Denna försiktighetsåtgärd förhindrar att elverktyget startas oavsiktligt.

- Förvara oanvända elverktyg utom räckhåll för barn. Tillåt inte någon att använda enheten som inte är bekant med den eller dessa instruktioner har inte läst. Elverktyg är farliga när de används av oerfarna personer.

- Underhåll elverktyg med omsorg. Kontrollera om rörliga delar fungerar korrekt och inte fastnar, om delar är trasiga eller skadade på ett sådant sätt att funktionen hos elverktyget är skadat. Låt skadade delar reparera innan du använder enheten. Många olyckor orsakas av dåligt underhållna elverktyg.

- Håll skärverktyg vassa och rena. Noggrant underhållna skärverktyg med vassa skäreggar är mindre benägna att fastna och är lättare att leda.

- Använd elverktyg, tillbehör, appliceringsverktyg etc. enligt dessa instruktioner. Ta hänsyn till arbetsförhållandena och den verksamhet som ska utföras. Användning av elverktyg för andra tillämpningar än de avsedda kan leda till leda till farliga situationer.

121. Användning och hantering av det sladdlösa verktyget

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Använd endast batterier avsedda för detta ändamål i elverktygen. Användning av andra batterier kan leda till skador och risk för brand.

- Håll det oanvända batteriet borta från gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka överbryggning av kontakterna. En kortslutning mellan batterikontakterna kan orsaka brännskador eller resultera i brand.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

122. Säkerhetsanvisningar för gräsklippare

• För din och andras säkerhet, läs denna bruksanvisning och dess säkerhetsinstruktioner innan du använder enheten. Behåll bruksanvisningen och förvara dina säkerhetsinstruktioner säkert för senare användning varje användning till hands.
• Lämna vidare bruksanvisningen med enheten om ägaren ändras.
• Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, droger eller mediciner).
• Använd endast enheten på det sätt som föreskrivs och levereras av tillverkaren tekniskt skick. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.
• Använd endast enheten i dagsljus eller under god artificiell belysning.
• Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller blöt. Att tillåta vatten att komma in i enheten ökar risken för elektriska stötar.
• Stäng av enheten och ta ur batteriet under följande förhållanden:
• om enheten lämnas obevakad;
• innan du kontrollerar, rengör eller utför något annat arbete på enheten;
• om enheten börjar vibrera för mycket.

Före användning

• Innan du börjar arbeta ska du bekanta dig med enheten och dess funktioner och kontroller.
• Kontrollera enheten för tecken på slitage eller skador före användning och efter en kollision.
• Använd inte en enhet vars strömbrytare är defekt och inte längre kan slås på eller av.
• Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att enheten fungerar säkert.
• Använd aldrig en enhet med skadade eller saknade delar. Låt en kvalificerad specialist eller fackverkstad reparera eller byta ut dem vid behov.
• När du arbetar med eller på enheten, använd alltid stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, halkfria arbetshandskar, etc.). Att bära personlig skyddsutrustning minskar risken för skador.

När utplacerad

Slå inte på enheten när människor (särskilt barn) eller djur befinner sig i omedelbar närhet. Se till att barn inte leker med enheten.

Sluta arbeta om du märker att människor (särskilt barn) eller husdjur finns i närheten.

Att arbeta i branta sluttningar kan vara farligt. Se till att du har stadigt fotfäste och klipp långsamt.

Klipp alltid tvärs över sluttningen och inte upp och ner. Var särskilt försiktig när du byter riktning. Det finns risk att välta!

Klipp inte i branta sluttningar. Var särskilt försiktig när du rör dig bakåt medan du klipper och drar gräsklipparen mot sig själv.

Luta inte gräsklipparen när du startar motorn.

Håll ett säkert avständ enligt greppramen.

Starta inte motorn förrän dina fötter är på ett säkert avständ från skärbalken. Var försiktig och sträck dig inte in i den roterande skärbalken. Stäng av gräsklipparen innan du tippar eller transporterar den, till exempel till/från gräsmattor eller över stigar. Kör aldrig över grus medan motorn är igång. Det finns risk att bli träffad av sten!

Innan du lyfter eller transporterar gräsklipparen, stäng av motorn, ta ur säkerhetsnyckeln och vänta Tills skärbalken stannar. Justera inte klipphöjden förrän motorn är avstängd och klippbalken har stannat. Öppna aldrig avlastningsluckan när motorn är igång. Innan du tar bort gräsuppsamlaren, stäng av motorn och vänta tills klippbalken stannar. Efter att ha tömt gräsuppsamlaren, sätt tillbaka den försiktigt och se till att gräsuppsamlaren är ordentligt fastsatt på gräsklipparen. Om möjligt, klipp inte vått gräs. Arbeta inte med trädgårdsredskapet i en explosiv miljö där det finns brandfarliga vätskor, gaser eller damm. När du slutar arbeta, lämna aldrig enheten utan uppsikt och förvara den på en säker plats.

Efter användning

Stäng av enheten och ta bort batteriet från gräsklipparen. Placera sedan enheten på en säker plats.

Förvara inte enheten inom räckhåll för barn. Se till att ventilationsöppningarna i enheten är rena.

Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att gräsklipparen är i säkert arbetsskick.

Kontrollera gräsuppsamlaren ofta för slitage eller skador.

Använd endast klippbalken avsedd för denna gräsklippare.

Följ de medföljande installationsanvisningarna och ta bort batteriet innan.

Låt endast en kvalificerad tekniker eller ett servicecenter utföra reparationer.

123. Säkerhetsinstruktioner för laddare

- Håll laddaren borta från regn eller fukt. Att låta vatten komma in i en laddare ökar risken för elektriska stötar.

- Håll laddaren ren. Det finns risk för elektriska stötar på grund av kontaminering.

- Kontrollera laddaren, kabeln och kontakten före varje användning. Använd inte laddaren om du märker några skador. Öppna inte laddaren själv och låt endast reparera den av kvalificerad fackpersonal och endast med originalreservdelar.

Skadade laddare, kablar och kontakter ökar risken för elektriska stötar.

• Placera inga föremål på laddaren eller placera den på mjuka ytor. Det finns risk för brand.
• Kontrollera alltid att nätspänningen motsvarar den spänning som anges på laddarens märkskylt.
• Använd aldrig laddaren om kabeln, kontakten eller själva enheten är skadad av yttre påverkan. Ta med laddaren till närmaste fackverkstad.
• Öppna inte under några omständigheter laddaren. Vid fel, ta med den till en fackverkstad.

124. Säkerhetsanvisningar för Li-ion batterier

- Öppna inte batteriet. Det finns risk för kortslutning.

- Skydda batteriet från värme, t.ex. B. även från konstant exponering för solljus, eld, vatten och fukt. Det finns risk för explosion.

- Om batteriet skadas eller används felaktigt kan ångor strömma ut. Ge frisk luft och kontakta läkare om du har några symtom. Ångorna kan irritera luftvägarna.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

- Använd endast originalbatterier med märkskylten på ditt elverktyg specificerad spänning. Vid användning av andra batterier, såsom imitationer, återtillverkade batterier eller batterier från tredje part, finns det risk för person- och egendomsskador på grund av exploderande batterier.

- Batterispänningen måste matcha laddarens batteriladdningsspänning. Annars finns risk för brand och explosion.

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Batteriet kan skadas av vassa föremål som spikar eller skruvmejslar eller av yttre kraft. En intern kortslutning kan uppstå och batteriet kan brinna, ryka, explodera eller överhettas.

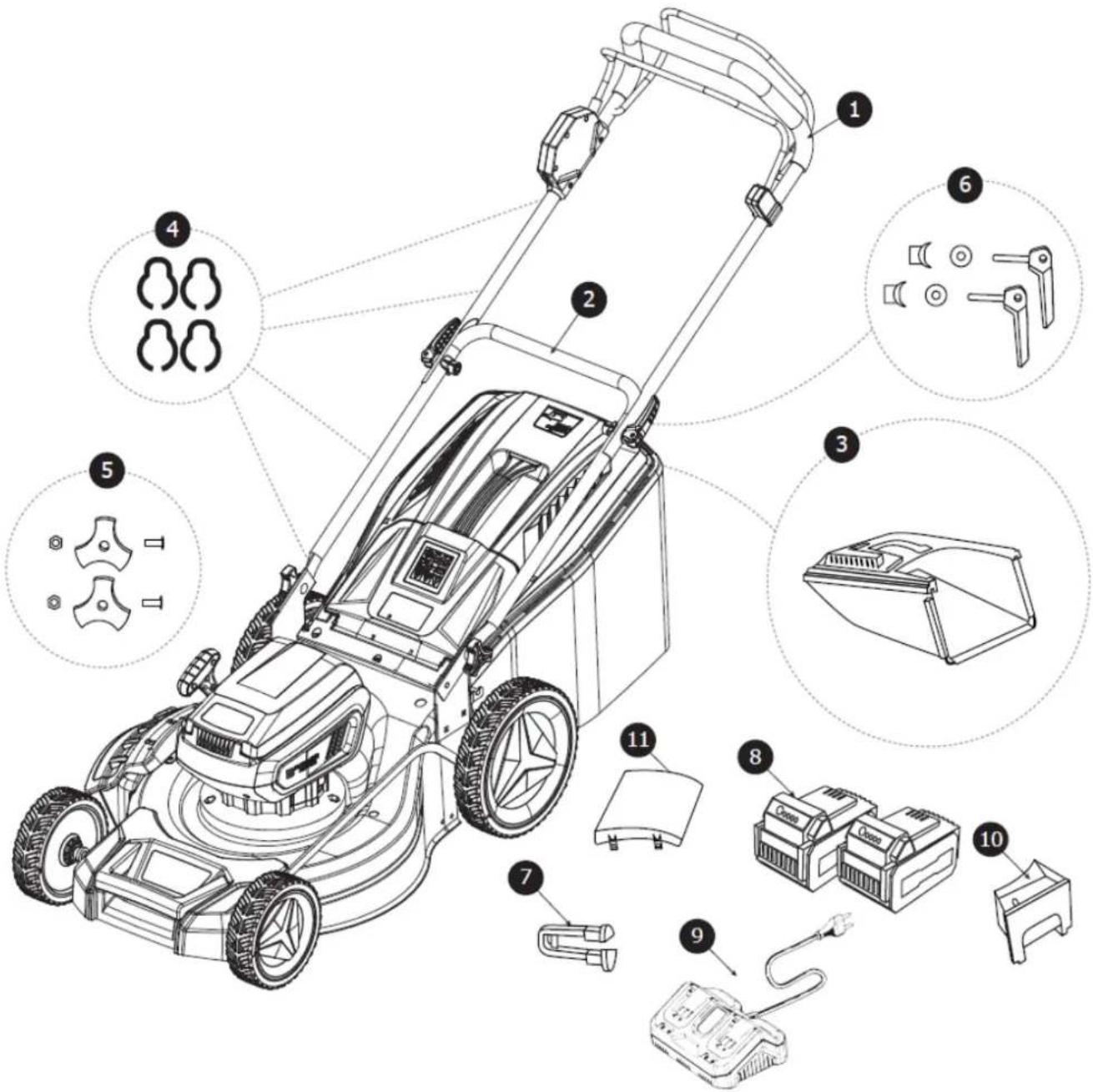

125. Presentation

1. Övre skena 7. Säkerhetsnyckel
2. Nedre stång 8. Batteripaket
3. Gräsfångare 9. Dubbel laddare
4. Kabelklämmor 10. Mulching kit
5. Tumskruvar 11. Sidoutloppsränna
6. Snabbkoppling

2 ⑨ ⑩ ⑪ ⑫ ⑬ ⑭

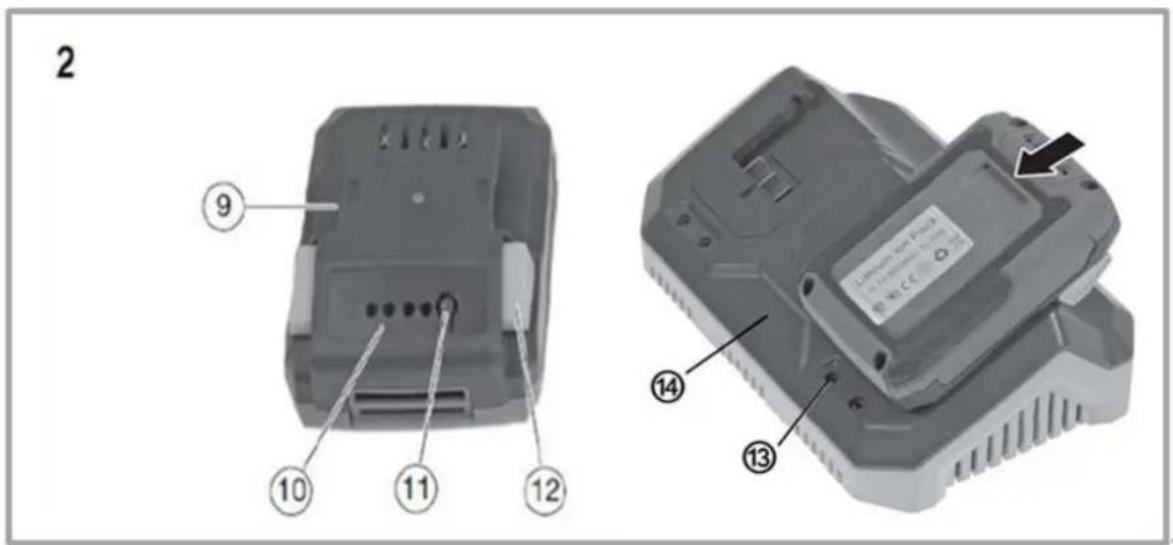

Bild 2: Laddare och batteri (dubbel laddare som visas till höger). leveransomfattning ingår)

1. Batteri/uppladdningsbart batteri
2. Batteri-/ batterinivåindikator
3. Tryck på knappen för att visa lastkapacitet
4. Låsknapp (snäpper på plats när den sätts in i laddaren eller gräsklipparen)
5. Indikeringslampor
   14.Laddare

126. Montering

Placering av den nedre stången

1. Fäst det yttre handtaget på gräsklipparen med hjälp av vingskruvarna.
2. Fäst sedan den övre stängen på den nedre stängen med hjälp av snabbkopplingsklämmorna.
3. Med kabelklämmorna kan du styra kabeln nära styret så att den inte fastnar någonstans och skadas.
4. Se följande figur

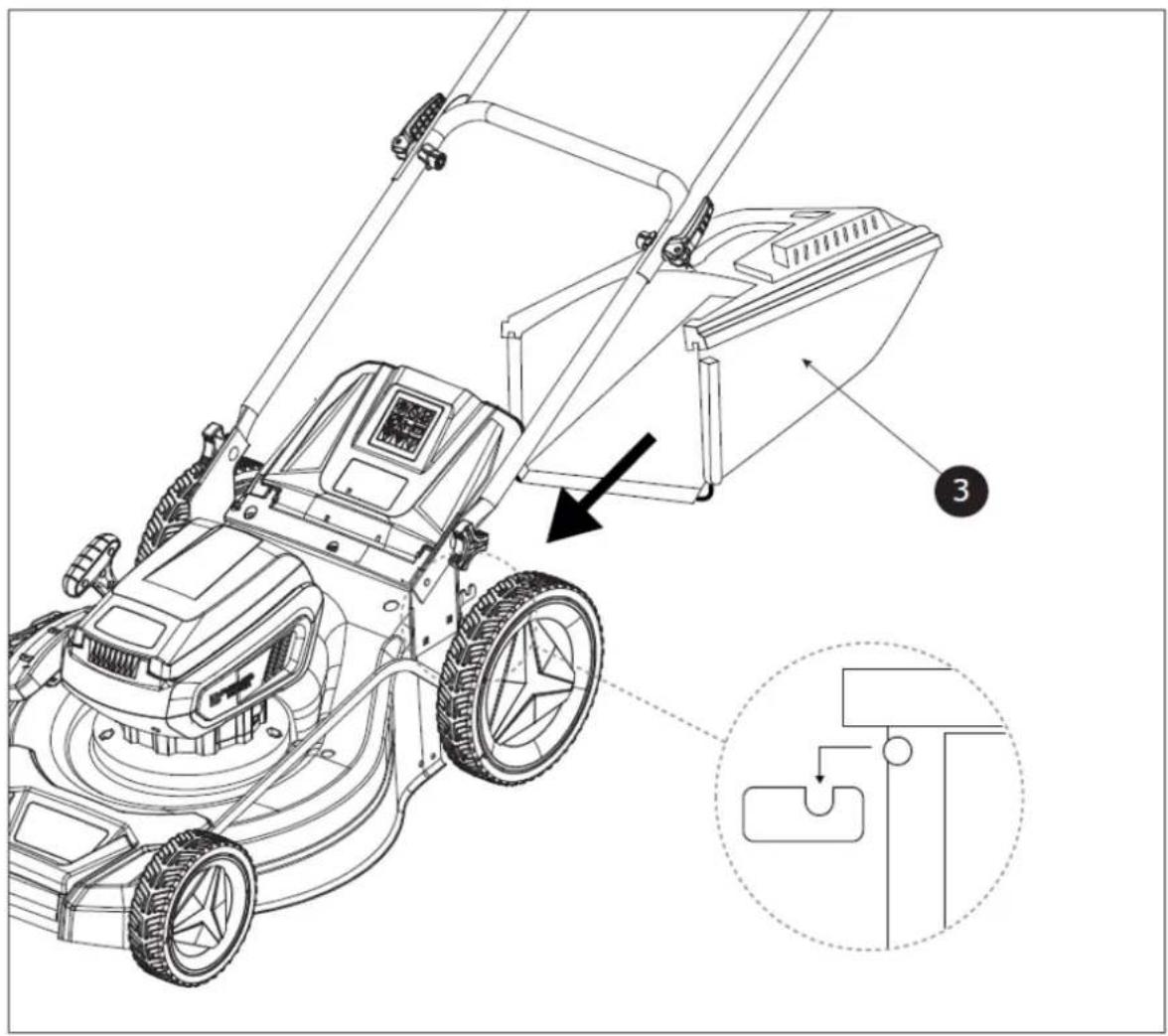

Hinweis:

För att fästa gräsuppsamlaren på gräsklipparen, lyft den med hjälp av det medföljande handtaget och haka fast den på gräsklipparens baksida genom att lyfta den bakre luckan. Gräsuppsamlarens stift måste passa på de avsedda platserna på gräsklipparen så att de säkras optimalt. Sedan kan du lossa bakstycket (se följande bild)

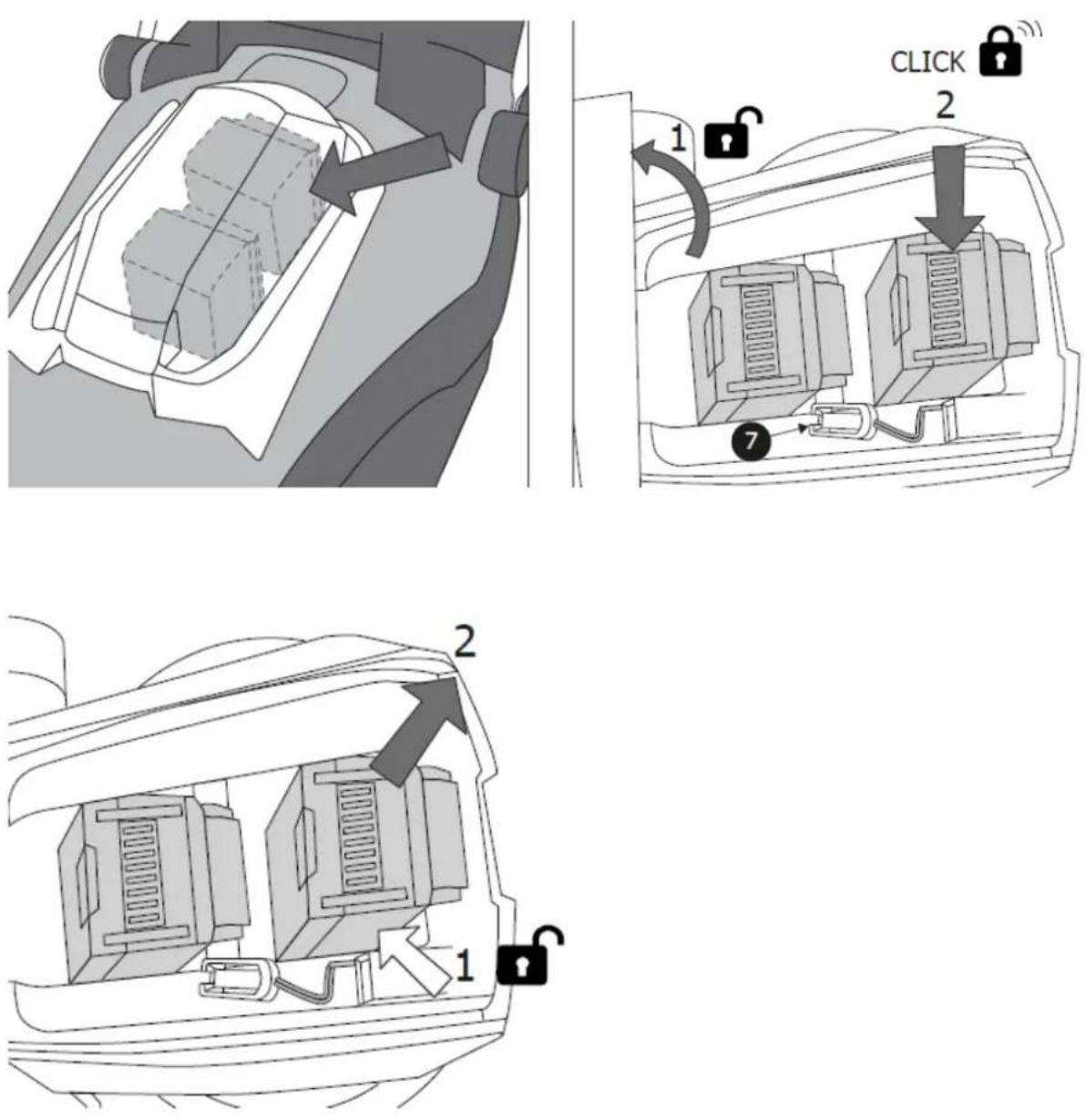

127. Slå på/stänga av enheten

Sätt i batterierna i de medföljande skenorna. Sätt sedan i säkerhetsnyckeln (märkt med siffran 7 på bilden). Först då kan du använda strömbrytaren och gashandtaget för att sätta på gräsklipparen. Om du har

Släpp handtaget och enheten slutar fungera. Observera: Skärverktyget kan fortfarande gå något.

128. Gräsvårdstips

Här är några tips som hjälper dig att hålla din gräsmatta frisk och säkerställa konsekvent tillväxt: En gräsmatta består av olika typer av gräs. Frekvent klippning främjar tillväxten av gräs, detta resulterar i starka rötter och ett fast grässtrå. Om du klipper gräset sällan kommer kraftigt växande gräs och annat ogräs (som klöver, prästkragar) att utvecklas.

Den normala höjden på en gräsmatta är ca 4 -5 cm. Endast en tredjedel av den totala höjden bör klippas; Klipp därför 7 -8 cmlångt gräs till normal höjd.

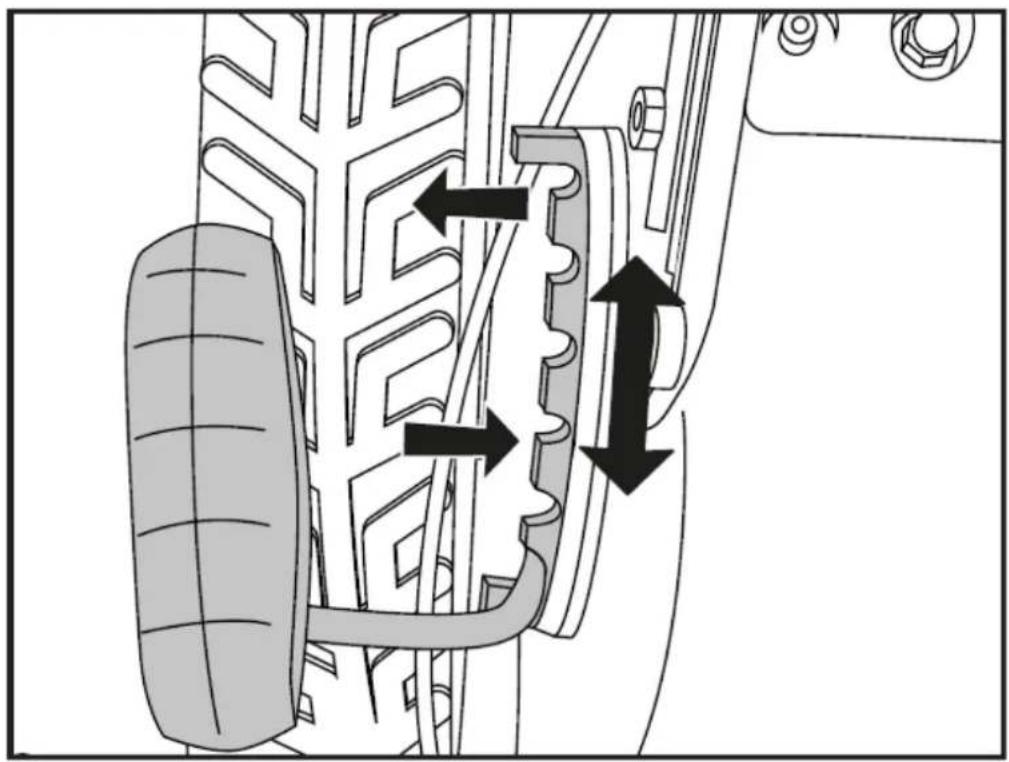

129. Justering av klipphöjd

Du kan välja mellan 6 olika klipphöjder. Flytta helt enkelt spaken till önskad klipphöjdsposition enligt bilden.

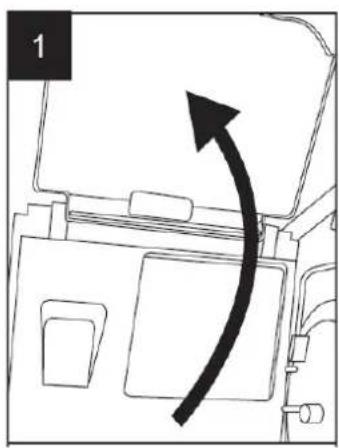

Du kan samla upp gräset med gräsuppsamlaren och kompostera det eller använda mulchingsatsen för mulchingsprocessen.

För att göra detta, ta bort uppsamlingskorgen och sätt i mulchingsatsen enligt bilden.

Det klippta gräset slängs därför inte i uppsamlingskorgen med centrifugalkraft, utan stannar kvar i knivens område och hackas därför i små bitar. Det hackade gräset faller till marken mellan grässtråna och sönderfaller till humus - gräsmattan får omedelbart en naturlig, organisk gödning.

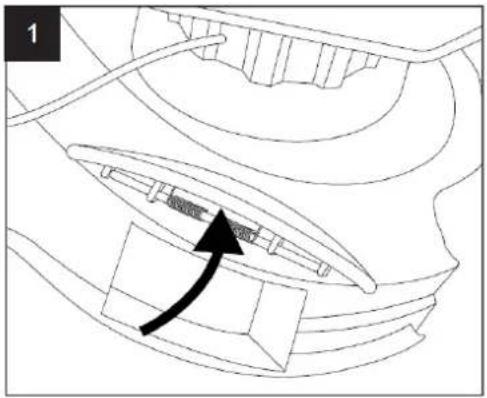

131. Använd sidoutloppsrännan

Om du inte vill samla upp klippet i gräsuppsamlarkorgen eller om du vill mulcha dem, kan du få gräset utmatat till höger vid sidoutkastaren.

För att göra detta, öppna först sidoklaffen och häng axeln bredvid klafffjädrarna enligt bilden. Rasen skjuts nu ut åt höger vid klippning. För att förstärka denna effekt rekommenderar vi att du stänger den bakre utloppsrännan med kompostsatsen.

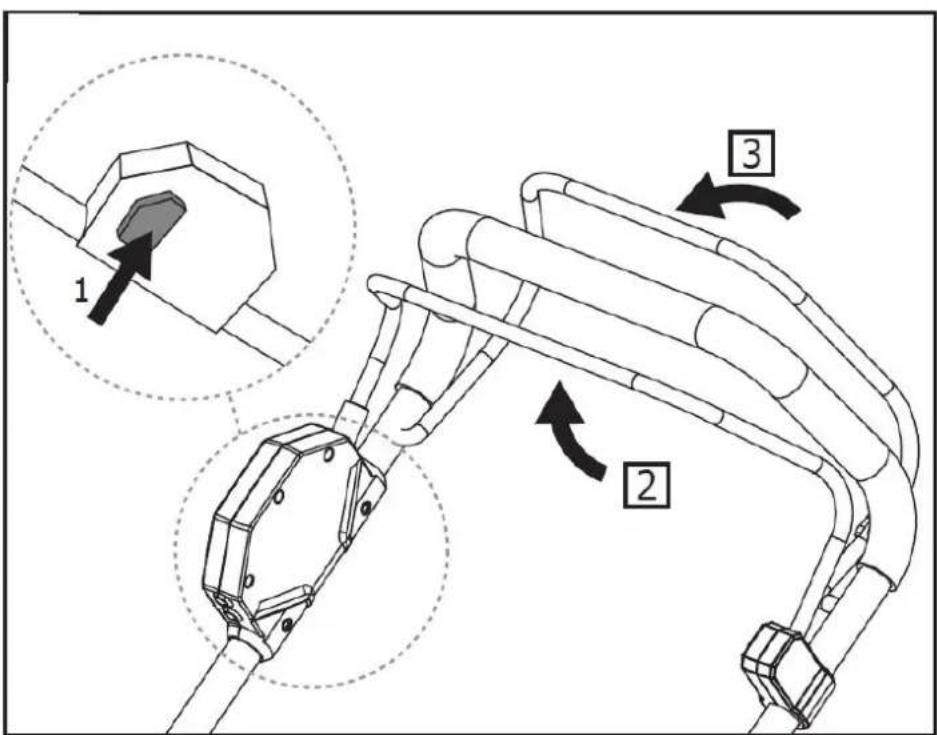

132. Fördelar med bakhjulsdrift

Gräsklipparen är utrustad med bakhjulsdrift, vilket är tänkt att göra det lättare för dig att flytta klipparen.

När gräsklipparen är påslagen är det bara att trycka den bakre spaken på det övre handtaget mot handtaget och de två bakre hjulen börjar röra sig. Om du avstår från bakhjulsdriften på plana eller sluttande ytor kommer du att öka batteritiden.

Gör gamla elverktyg oanvändbara före kassering:

• nätdrivna elverktyg genom att ta ur anslutningskontakten,
  • batteridrivna elverktyg genom att ta bort batteriet.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EG om avfall från elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, ska använd elektrisk utrustning samlas in separat och återvinnas på ett miljövänligt sätt. Återvinning av råvaror istället för avfallshantering. Enheten, tillbehören och förpackningen ska återvinnas på ett miljövänligt

sätt. Plastdelar är märkta för sorterad återvinning.

WARNING!

Kasta inte uppladdningsbara batterier/batterier i hushållssoporna, i elden eller i vatten. Öppna inte gamla batterier. Uppladdningsbara batterier/batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt.

Endast för EU-länder: Enligt direktiv 2006/66/EC måste defekta eller använda ackumulatorer/batterier återvinnas.

ETT MEDDELANDE

Kontakta din kommun/stad för information om deponeringsmöjligheter.

Återvinning av råvaror istället för avfallshantering.

134. Tekniska data

slättermaskin
tomgångsvarvtal	2800 min -1
Märkspänning	2 × 20V = 40V
Arbetsbredd	460 mm
Klipphöjder	25-75 mm,
Inställningsalternativ	6
volym Gräsfångarkorg	50 l
Mer mätt Ljudeffektnivå (LWA)	87,5dB(A)(K = 3,0 dB(A))
Mer mätt Ljudtryck(LPA)	86,6dB(A)
Beviljas Ljudeffektnivå (LWA)	91dB(A)
vibration	2,5 m/s^2 (K = 1,5 m/s^2 )
laddare
Märkspänning	230V~, 50Hz
Märkeffekt	140W
laddningsspänning	20,9V
laddström	2,4A
Skyddsklass	II
Batteripaket
Batterityp	Li-jon
Märkspänning	20V
kapacitet	4 Ah
Laddningstid	120 min

135. Declaration of Conformity / Declaration of Överensstämmelse

Tillverkare / Tillverkare FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg Tyskland / Tyskland

40V batteri gräsklippare / 40V sladdlös Gräsmatta Gräsklippare

Skriv / modell FX-E2RM46

EG-direktiv / EG direktiv 2006/42 /EG, 2014/30/EU

2000/14/EG, 2005/88/EG, 2011/65/EU

Vi försäkrar härmed att ovan nämnda maskin är pga Din Design i den version vi marknadsförde grundläggande Säkerhets- och hälsokrav för de listade EG-direktiv är likvärdiga med.

Härmed försäkrar vi att ovan nämnda maskin uppfyller de grundläggande säkerhets- och hälsokrav i de ovan angivna EG-direktiven. Några manipulering eller förändring av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument null och ogiltig.
