BRUKSANVISNING FW-75XE8501 SONY

Innehållsförteckning

VIKTIGT MEDDELANDE....2

Säkerhetsinformation. 3

Säkerhetsföreskrifter 6

Delar och reglage....8

Kontroller och indikatorer ....8

Använda fjärrkontrollen. 9

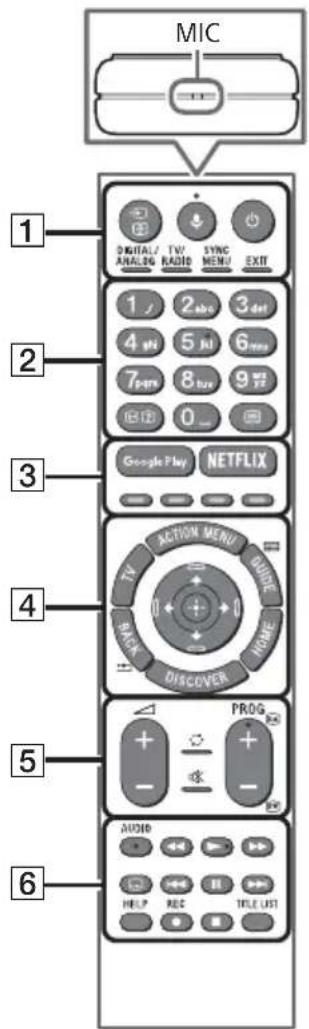

Beskrivning av fjärrkontrollens delar .....9

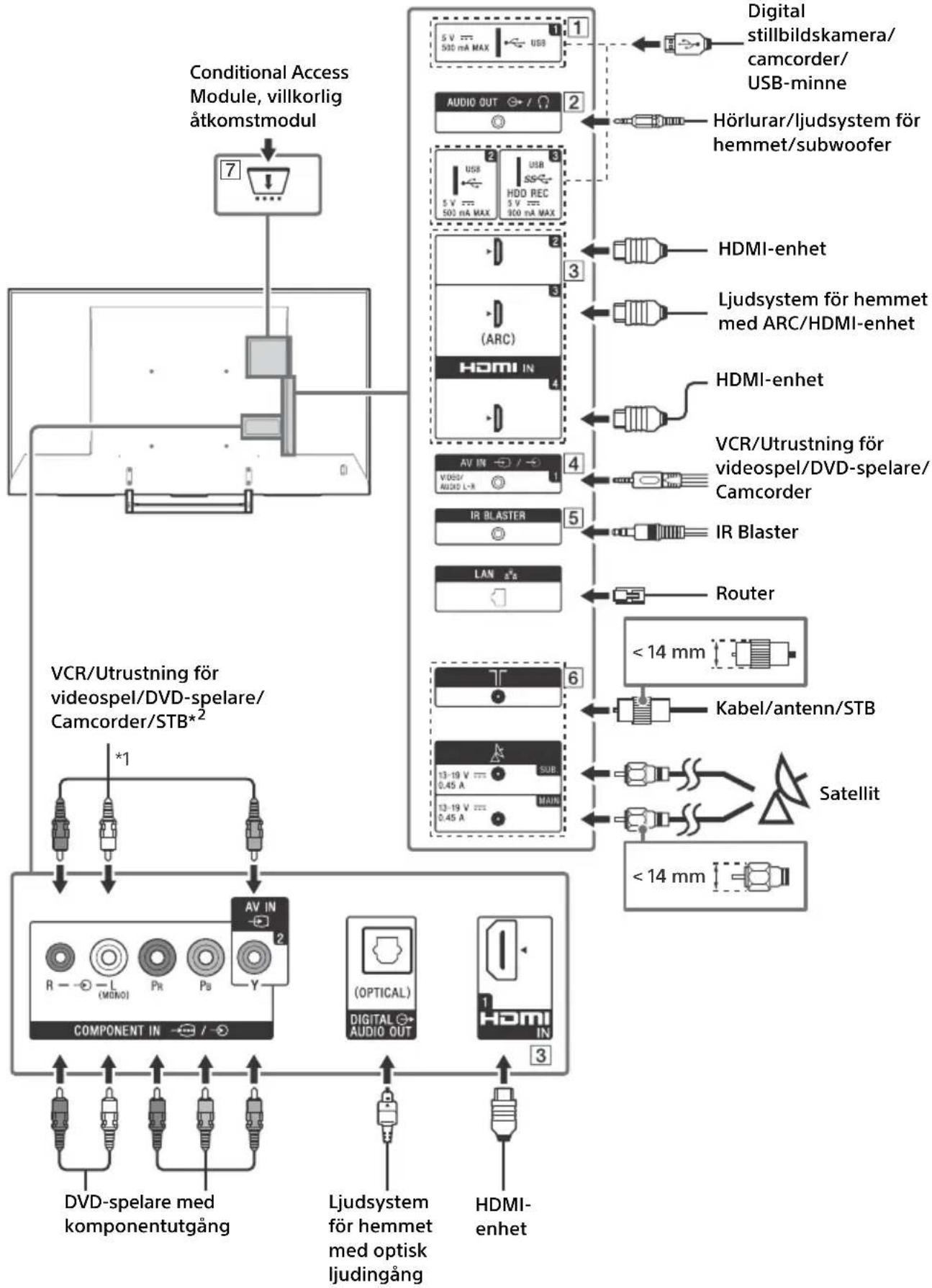

Kopplingsschema....11

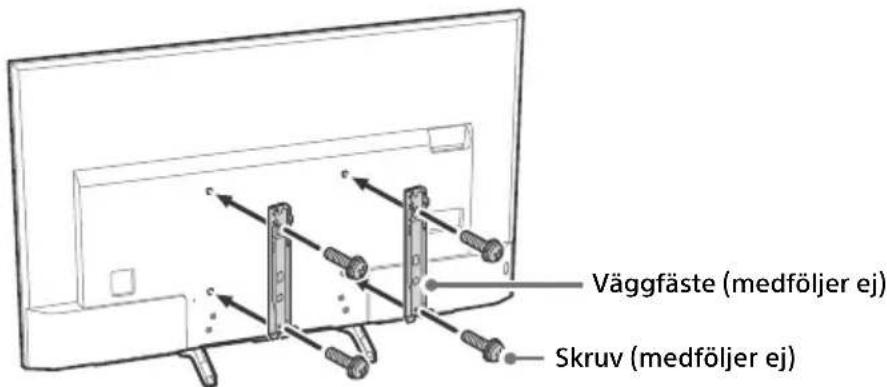

Montera TV:n på väggen.... 13

Använda väggfästet (tillval)....13

KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx endast .... 14

Felsökning....16

Problem och lösningar....16

Specifikationer 17

Internetanslutning och datasekretess

Denna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta internetanslutning, och senare för att konfigurera

Hemskärmen. Din IP-adress används i dessa och i alla andra internetanslutningar. Om du inte vill att din IP-adress används alls, ställ inte in den trådlösa internetfunktionen och anslut inte en internetkabel. Se informationen om sekretess som visas på inställningsskärmarna för mer information om internetanslutningar.

Inledning

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Anmärkning

• Innan du slår på TV:n ska du läsa "Säkerhetsinformation" (sidan 3).
• De bilder och illustrationer som används i startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.
• "xx" som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra.

Startguidens placering

Startguiden är placerad på dynan inuti TV-kartongen.

Hjälp/Hjälpguide

Hjälpfunktionen innehåller massor av information om din TV. För att använda hjälpfunktionen, tryck på HELP på fjärrkontrollen. Du hittar användning och felsökning i listan eller via nyckelordssökning. Välj [Hjälpguide] i hjälpmenyn för att visa användarhandboken. Om du ansluter din TV till Internet, uppdateras hjälpfunktionen och informationen.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. För modeller med medföljande nätadapter: Etiketter för nätadapterns modellnr och serienr sitter på nätadapterns undersida.

WARNING!

FÖR ATT FÖRHINDRA ATT BRAND SPRIDS SKA LEVANDE LJUS ELLER ÖPPNA LÅGOR ALLTID HÅLLAS PÅ AVSTÅND FRÅN PRODUKTEN.

VIKTIGT MEDDELANDE

Denna produkt har tillverkats av eller på uppdrag av Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Frågor som rör produkternas överensstämmelse, grundar sig på Europeiska unionens lagstiftning skall ställas till den auktoriserade representanten, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. För service och garantiärenden, vänligen se de adresser som finns i de separata service och garantihandlingarna.

Meddelande för radioutrustning

CE!

Härmed intygar Sony Corporation att radioutrustningstyperna KD-75XE9005, KD-75XE8596, KD-65XE9005, KD-65XE8599, KD-65XE8596, KD-65XE8588, KD-65XE8577, KD-65XE8505, KD-55XE9005, KD-55XE8599, KD-55XE8596, KD-55XE8588, KD-55XE8577, KD-55XE8505, KD-49XE9005, FW-75XE9001, FW-75XE8501, FW-65XE9001, FW-65XE8501, FW-55XE9001, FW-49XE9001 står i överensstämmelse med de nödvändiga kraven och andra tillämpliga bestämmelser i direktiv 1999/5/EG. För ytterligare information gå in på följande hemsida: http://www.compliance.sony.de/

Denna radioutrustning kan användas inom EU utan att tillämpliga krav angående användning av radiospektrum bryts.

Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

Trådlösa TV-system kan användas i följande länder:

Denna utrustning kan användas i andra icke-europeiska länder.

Säkerhetsinformation

WARNING

Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande.

Placera aldrig en TV-apparat på en instabil plats. En TV-apparat kan falla ner och orsaka allvarlig personskada eller dödsfall.

Många personskador, speciellt för barn, kan undvikas genom att enkla försiktighetsåtgärder vidtas, som att:

— Använda höljen eller stativ som rekommenderas av TV-apparatens tillverkare.

— Endast använda möbler som säkert stöder TV-apparaten.

- Försäkra sig om att TV-apparaten inte skjuter fram över den stödjande möbelns kant.

- Inte placera TV-apparaten på någon hög möbel (till exempel skåp eller bokhyllor) utan att förankra både möbeln och TV-apparaten mot ett passande stöd.

— Inte placera TV-apparaten på tyg eller andra material som kan finnas mellan TV-apparaten och stödjande möbel.

— Lära barn om farorna med att klättra på möbler för att nå TV-apparaten eller dess kontroller.

Om din befintliga TV-apparat ska behållas och omplaceras bör samma aktsamhet som ovan tillämpas.

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
- Placera TV:n på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
- Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.

- Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n.

• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:
• Väggfäste SU-WL450 (Utom KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx)
• Använd de skruvar som levererades med väggfästet när väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell.

Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm Skruv (M6) Väggfäste TV:ns bakre hölje

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

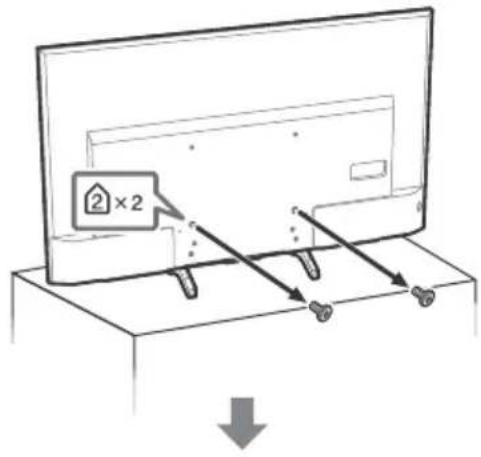

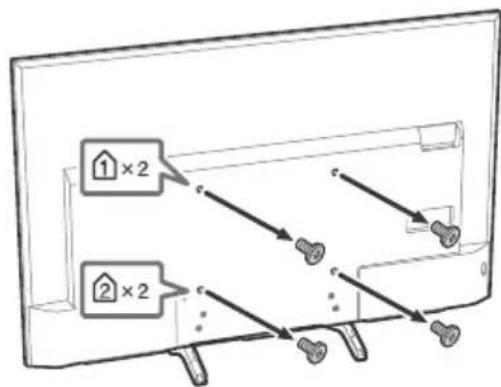

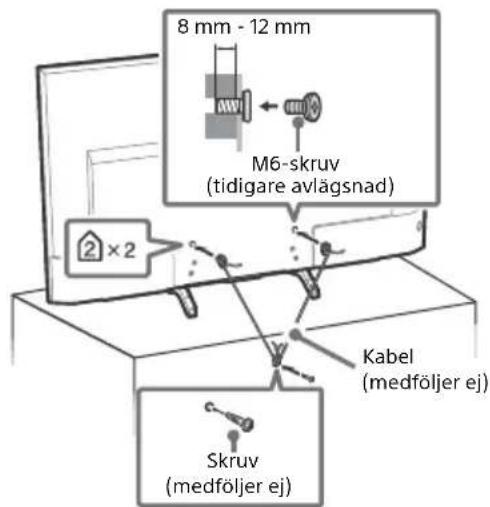

Förebyggande av fall

8 mm - 12 mm M6-skruv (tidigare avlägsnad) 2 x 2 Kabel (medföljer ej) Skruv (medföljer ej)

KD-75/65/55XE85xx, FW-75/65XE85xx

2×2

8 mm - 12 mm M6-skruv (tidigare avlägsnad) 2 x 2 Kabel (medföljer ej) Skruv (medföljer ej)

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

30 cm 10 cm 10 cm 10 cm

Lämna minst så här mycket fritt utrymme runt TV:n.

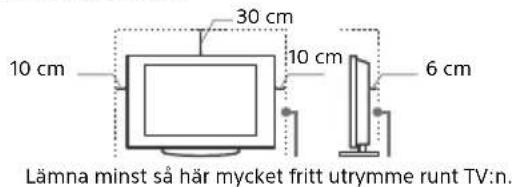

Monterad på stativ

10 cm 30 cm 10 cm 6 cm Lämna minst så här mycket fritt utrymme runt TV:n.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

— Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
— Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.
- Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

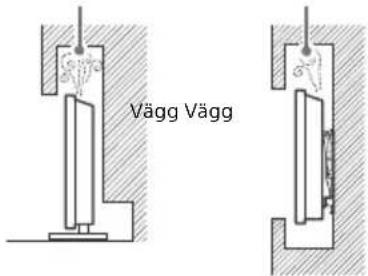

— Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Vägg Vägg

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

— Använd endast nätkablar från Sony och inga andra märken.
— För in stickkontakten hela vägen i eluttaget.
— Anslut TV:n till ett eluttag som levererar 220 volt - 240 volt AC.
- För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
- Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.
— Håll nätkabeln på avständ från värmekällor.
- Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkning

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

NOTERING OM NÄTADAPTER (enbart på modeller med nätadapter)

Varning!

Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand eller elstötar.

Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand. Placera inte denna utrustning i ett trångt utrymme, som till exempel i en bokhylla eller liknande.

• Se till så att nätkontakten ansluts till ett lättåtkomligt eluttag i närheten av utrustningen.
• Använd medföljande nätadapter och nätkabel.
• Använd inte någon annan nätadapter. Det kan orsaka funktionsstörningar.
• Anslut nätadaptern till ett lättåtkomligt eluttag.
• Vira inte nätkabeln runt nätadaptern. Det kan hända att kabeln går sönder och/eller orsakar funktionsfel på mediamottagaren.

• Vidrör inte nätadaptern med våta händer.
• Om nätadaptern inte verkar fungera korrekt bör du omedelbart dra ut den från eluttaget.
• Systemet är inte bortkopplat från elnätet så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.
• Det kan hända att din hand blir varm när du rör vid nätadaptern eftersom den blir varm när den används under en längre tid.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

- Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

- Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

• Använd när dina händer är våta, med kabinettet borttaget eller med tillval som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar.
• Installera TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i TV:n.

• Placera TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.
• Installera TV:n på platser där denna utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n.

- Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas.

Trasiga delar:

• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.
• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars kan detta orsaka elchock.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

— Nätkabeln skadas.
— Eluttaget inte passar till stickkontakten.
- TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
— Vätska eller något föremål råkar hamna i höljets öppningar.

Om LCD-TV:ns temperatur

När LCD-TV:n används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen.

Varning!

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra risk för brand.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Säkerhetsföreskrifter

Se på TV

• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte på någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera TV:n enligt lokala lagar och bestämmelser.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika

degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.

• Rör inte TV:n om din hand är täckt med något kemiskt medel som handkräm eller solskyddskräm.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av underlaget.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningssignalkabel som är kortare än 3 meter.
• Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en RF-kabel som är kortare än 30 meter för mark-/satellit-/CATV-uttag.

Rekommendation för kontakten av F-typ

Den inre tråden får inte skjuta ut mer 1,5 mm från anslutningsdelen.

(Referensritning för kontakten av F-typ)

Trådlös funktion

• Slå inte på enheten i närheten av medicinsk utrustning (pacemaker etc.), eftersom detta kan leda till felfunktion på den medicinska utrustningen.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat upptagande. Vi kan inte hållas ansvariga för problem som uppstår.
• Denna utrustning ska installeras och användas separerat med ett avständ på 20 cm eller mer mellan denna enhets antenn och någon persons kropp.

Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+ / -).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.
• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av TV-apparaten

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som

hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall

behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005 % kvicksilver eller 0,004 % bly. För att säkerställa för att dessa batterier blir kastade på ett riktigt sätt, kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

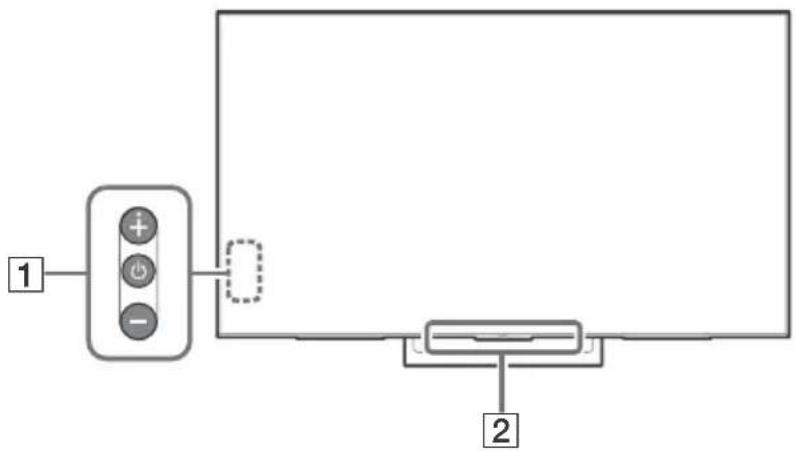

Delar och reglage

Kontroller och indikatorer

När TV:n är avstängd,

Tryck på ⏻ för att slå på strömmen.

När TV:n är påslagen,

Tryck och håll nere ⏻ för att stänga av.

Tryck på ⏻ flera gånger för att byta funktion och tryck sedan på knappen + eller - för att:

• Justera volymen.
  • Välj kanal.
  • Välj ingångskälla för TV:n.

2 Fjärrkontroll-sensor* / Ljussensor* /

LED-belysning

LED-belysningen tänds eller blinkar enligt TV:ns status.

Se Hjälpguiden för mer information.

* Placera ingenting nära sensorn.

Använda fjärrkontrollen

Beskrivning av fjärrkontrollens delar

Fjärrkontrollknappens form, plats, tillgänglighet och funktion kan variera beroende på region/land/TV-modell.

MIC 1 DIGITAL/ANALOG TV/RADIO SYNC MENU EXIT 2 1 2 abc 3 det 4 shi 5 ji 6 mms 7 pers 8 tor 9 sy B ID 0 _ 3 Google Play NETFLIX 4 ACTION MENU GUIDE BACK DISCOVER HOME 5 PROG - 6 AUDIO HELP REC TITLE LIST

1 → (Ingångsväljare/Text halt)

I TV-läget: Visa och välj ingångskällan.

I textläget: Frys aktuell sida.

(Mikrofon)

Använd röstfunktion. (dvs. röststyrd sökning av innehåll.)

(TV-standby)

Slå på eller stäng av TV:n (standbyläge).

DIGITAL/ANALOG

Växla mellan digitalt och analogt läge.

TV/RADIO

Växla mellan sändningar från TV eller RADIO.

SYNC MENU

Visa BRAVIA Sync-menyn.

EXIT

Återgå till den föregående skärmen eller avsluta menyn. När en interaktiv programtjänst är tillgänglig trycker du för att avsluta tjänsten.

2 Sifferknappar

i+/ (Visa info/text)

Visa information.

(Text)

Visa textinformation.

3 Google Play

Få tillgång till onlinetjänsten "Google Play".

NETFLIX (Endast för begränsad region/land/TV-modell)

Få tillgång till onlinetjänsten "NETFLIX".

Färgknappar

Utför motsvarande funktion vid tillfället.

4 ACTION MENU

Visa en lista över relaterade funktioner.

TV

• Växla till en TV-kanal eller ingång från annat program.
• Sätt på TV:n för att se en TV-kanal eller ingång från ett annat program.

GUIDE/

Visa den digitala programguiden.

BACK/

Återgå till föregående skärm.

HOME

Visa TV:ns Home-meny.

DISCOVER

Ta fram innehållsfältet för att söka efter innehåll.

//// (Välj alternativ/Enter)

5 ∠ +/- (Volym)

Justera volymen.

(Hoppa)

Hoppa fram och tillbaka mellan två kanaler eller ingångar. TV:n växlar mellan den aktuella kanalen eller ingången och den senaste kanalen eller ingången som valdes.

※ (Ljud av)

Stäng av ljudet. Tryck igen för att återställa ljudet.

PROG +/-/▲/▼

I TV-läget: Välj kanal.
I textläget: Välj nästa (☐) eller föregående (☐) sida.

6 AUDIO

Ändra språk för det program som visas.

◀/▶/▶/◀/||/▶/■

Använd mediainnehåll på TV:n och ansluten BRAVIA Sync-kompatibel enhet.

(Inställning av textning)

Slå på eller stäng av textning (när funktionen är tillgänglig).

HELP

Visa Hjälpmenyn. Härifrån kan du öppna hjälpguiden.

● REC

Spela in aktuellt program med USB HDD-inspelningsfunktionen.

TITLE LIST

Visa titellistan.

Kopplingsschema

För mer information om anslutningar, se Hjälpguiden genom att trycka på HELP på fjärrkontrollen.

① USB 1/2, USB3(HDD REC)\*

3

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.
• Om du ansluter en stor USB-enhet ska den anslutas till USB 1-uttaget.

2 AUDIO OUT

• Stöder endast 3-polig stereominikontakt.
• För att lyssna på ljudet från TV:n via ansluten utrustning trycker du på HOME. Välj [Inställningar] → [Ljud] → [Hörlurar/ ljudutgång] och välj sedan önskat alternativ.

③ HDMI IN 1/2/3/4

- Om du ansluter ett digitalt ljudsystem som är kompatibelt med ARC-tekniken (Audio Return Channel) bör du använda HDMI IN 3. Annars krävs ytterligare en anslutning till DIGITAL AUDIO OUT (OPTICAL).

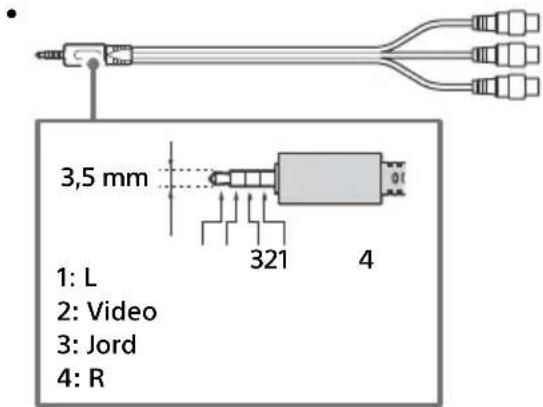

- För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

3,5 mm 1: L 2: Video 3: Jord 4: R

5 IR BLASTER ^2*

6 T (RF-ingång), (Satellitingång)

• Anslutningar för marksändning/kabel och satellit. Anslutningssteg: SUB. → Antenn → MAIN
• Anslut endast till SUB.-uttaget om du använder läget för dubbel mottagning. Undantaget är enkel kabel-TV EN50494.

7 CAM (Conditional Access Module, villkorlig åtkomsmodul)

• Tillhandahåller åtkomst till betal-TV-tjänster. Mer information finns i bruksanvisningen som medföljer din CAM.
• Sätt inte in smartkortet direkt i TV:ns CAM-plats. Det måste placeras i CAM-modulen som tillhandahålls av din auktoriserade återförsäljare.
• CAM stöds inte i vissa länder/områden. Fråga din auktoriserade återförsäljare.
• Ett CAM-meddelande kan visas när du växlar till ett digitalt program efter att ha använt internetvideo.

*1 Anslut till L (MONO)-ljuduttaget när du ansluter monoutrustning.
*2 För en extern enhet som bara har SCART AV OUT, använd en SCART-RCA-adapter.
*3 Endast för begränsad region/land/TV-modell.

Montera TV:n på väggen

Använda väggfästet (tillval)

I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva installationen på väggen utförs.

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla TV:ns vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

Använd väggfästet SU-WL450 (medföljer ej) (Utom KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx) för att installera TV:n på väggen.

Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet.

Anmärkning

- Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.

På följande webbplats finns det instruktioner om hur du installerar väggfästet till din TV-modell: www.sony.eu/tv/wall-mount-bracket-manual

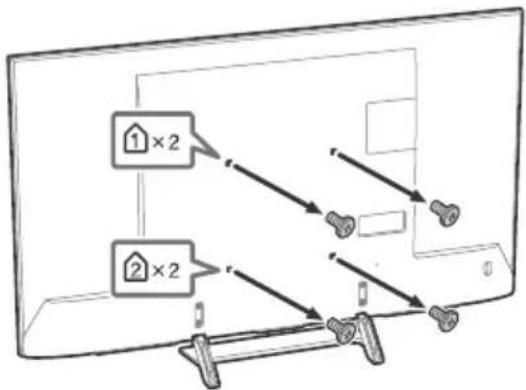

Ta bort skruvarna från TV:ns baksida.

KD-65/55/49XE90xx, FW-65/55/49XE90xx endast

KD-65/55XE85xx, FW-65XE85xx endast

1×2 2×2

KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx endast

Din TV kan monteras på ett väggfäste (medföljer ej) direkt ur kartongen den kommer i. Förbered TV:n för väggfästet innan kablarna ansluts.

Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din TV på väggen utförs av kunniga personer. Försök inte installera den själv.

• Följ anvisningarna som levereras med väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.
• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.

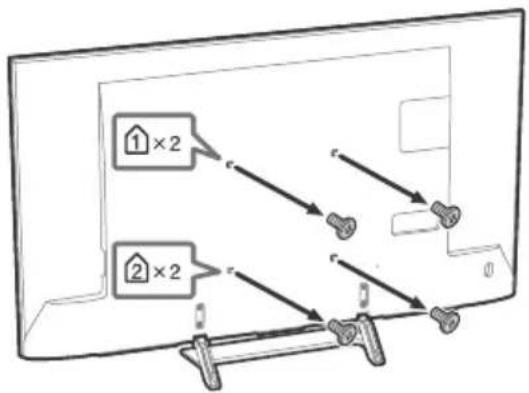

1 Ta bort skruvarna från TV:ns baksida.

KD-75/65/55XE90xx, FW-75/65/55XE90xx

KD-75XE85xx, FW-75XE85xx

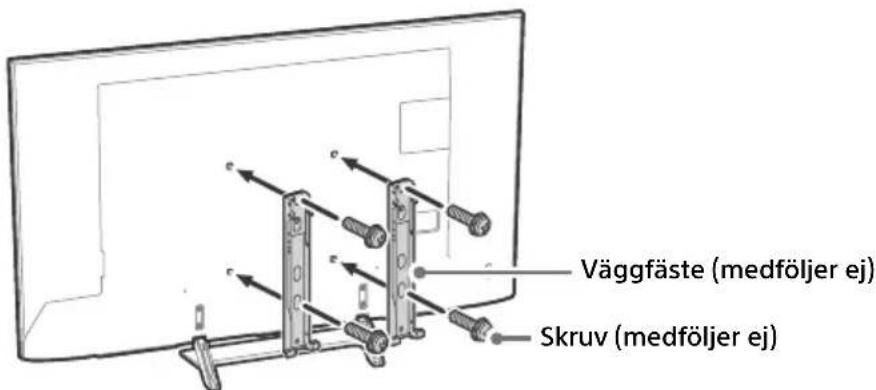

2 Fäst väggfästet (medföljer ej) med skruvarna (medföljer ej). KD-75/65/55XE90xx, FW-75/65/55XE90xx

Väggfäste (medföljer ej) Skruv (medföljer ej)

KD-75XE85xx, FW-75XE85xx

Väggfäste (medföljer ej) Skruv (medföljer ej)

Anmärkning

- Om du använder en elektrisk skruvdragare, ställ in vridmomentet på ungefär 1,5 N·m {15 kgf·cm}.

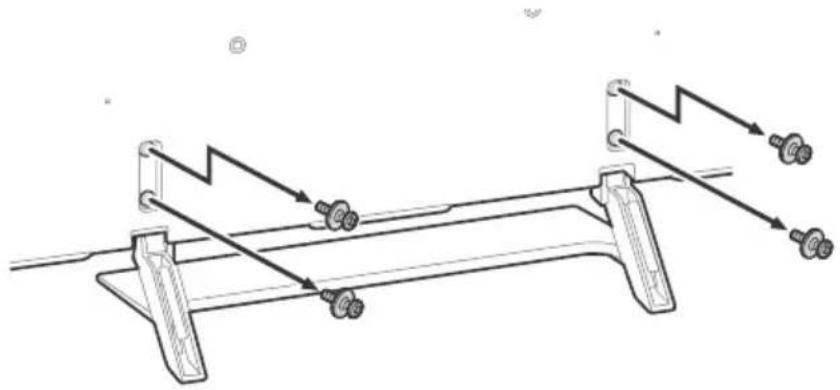

3 Ta bort bordsstativet från TV:n.

KD-75/65/55XE90xx, FW-75/65/55XE90xx

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka på strömbrytarknappen på fjärrkontrollen tills ett meddelande visas. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur TV:n från nätströmmen och ha den ur i två minuter, och koppla sedan i den igen.
2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.
3 Anslut din TV till Internet och utför en programvaruuppdatering.
4 Gå in på Sonys supportwebbplats (information finns på baksidan).

Om meddelandet [En ny programuppdatering för TV-systemet finns tillgänglig...] visas.

Sony rekommenderar dig starkt att uppdatera TV:ns programvara genom att välja [Uppdatera nu]. Dessa programvaruuppdateringar förbättrar din TV-prestanda eller lägger till nya funktioner.

Följande skärm med [Updating...] (Uppdatera...) visas och LED-belysningen blinkar i vitt medan programvaran uppdateras.

Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 15 minuter.

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Problem och lösningar

Om LED-belysningen blinkar röd.

- Räkna hur många gånger den blinkar (intervalltiden är tre sekunder). Starta om TV:n genom att koppla från nätströmmen i två minuter, och starta sedan TV:n. Om problemet kvarstår, koppla ur nätströmmen, och kontakta din återförsäljare eller Sonys servicecenter och ange hur många gånger LEDbelysningen blinkar.

Mark-/kabeltjänst kan inte tas emot.

• Kontrollera antenn/kabelanslutningen och förstärkningsinställningarna.
• Välj mark-/kabeltjänst genom att trycka på DIGITAL/ANALOG på fjärrkontrollen. Om sändningstjänsten inte visas, tryck på TV och tryck sedan på DIGITAL/ANALOG.
• Marksignalen kan vara försvagad om det finns en stark signal i närheten. Ställ in [LNA (CH ---)] till [Av] i digitala inställningar.
• Efter att du flyttat till ett nytt hus eller om du försöker ta emot nya tjänster, försök med en tjänstsökning genom att välja [Digital sökning].

Satellittjänst kan inte tas emot.

• Kontrollera satellitkabelanslutningen.
• Om meddelandet [Ingen signal. LNB är överbelastad...] visas, koppla ur nätströmmen. Se sedan till så att inte satellitkabeln är skadad och att satellitsignalledningen inte är kortsluten i satellitkontakten.

Fjärrkontrollen fungerar inte.

- Byt ut batterierna.

Lösenordet till barnlåset för sändningar har glömts av.

- Ange 9999 för PIN-koden och välj [Ändra PIN-kod].

Det blir varmt runt TV:n.

- När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Specifikationer

System

Skärmsystem

LCD-skärm (bildskärm med flytande kristaller),

LED-bakgrundsbelysning

TV-system

Beroende på val av land/område/TV-modell

Analogt: B/G, D/K, I

Digitalt: DVB-T/DVB-C

DVB-T2*

Satellit*: DVB-S/DVB-S2

Färgsystem

Beroende på val av land/område/TV-modell

Analogt: UHF/VHF/kabel

(IEEE802.11ac kanske inte finns tillgängligt

beroende på land/region.)

Bluetooth version 4.1

Frekvensband: WLAN 2,4 GHz/5 GHz,

Bluetooth 2,4 GHz

Radiofrekvenseffektsändare: 100 mW MAX

TV-programvaruversion:

PKG____.____EUA

Tryck på HELP på fjärrkontrollen för att få reda på programvaruversionen.

* Vissa TV-apparater har ingen DVB-T2- eller DVB-S/S2-teknologi eller ingen terminal för satellitantenn.

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms extern anslutning för VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via

enkel kabel-TV EN50494.

→/→ AV IN 1

Video/Audio-ingång (minijack)

→/→ COMPONENT IN

YP_BPR (komponentvideo): 1080p (50, 60 Hz), 1080i

(50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ljudingång (phonokontakter)

→ AV IN 2

Videoingång (vanlig phonokontakt med Y-ingång)

HDMI IN 1, 2, 3, 4 (stöd för 4K-upplösning,

HDCP 2.2-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 ,

*1 3840 × 2160p visas när 4096 × 2160p matas in.

*2 Endast HDMI IN 2 / 3.

Ljud: 5,1-kanals linjär PCM: 32, 44,1, 48, 88,2, 96,

176,4 och 192 kHz, 16-, 20- och 24-bitars, Dolby

Digital, Dolby Digital Plus och DTS

ARC (Audio Return Channel) (endast HDMI IN 3)

(tvåkanalig linjär PCM: 48 kHz, 16-bitars, Dolby

Digital, Dolby Digital Plus, DTS)

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz, 16-bitars, Dolby Digital, DTS)

AUDIO OUT Ⓞ, (stereominiuttag)

Hörlurar, ljudutgång, subwoofer

1, 2, 3 (HDD REC)*

USB-enhetsport (S3-USB HDD-enhet för

REC-funktion)

USB-port 1 och 2 har stöd för High Speed USB

(USB2.0).

USB-port 3 har stöd för Super Speed USB (USB3.0).

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på

nätverkets funktionsmiljö, kan

Kommunikationshastighet och -kvalitet för

10BASE-T/100BASE-TX garanteras inte för denna

TV.)

- C+ DC IN 24 V (KD-65XE90xx endast)

- C + DC IN 19.5 V (KD-55/49XE90xx endast)

Nätadapter ingång

IR BLASTER ^*1

IR Blaster kabelingång (minijack)

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL450 (Utom KD-75XE90xx,

KD-75XE85xx)

Driftstemperatur

0^ C - 40^ C

Driftsluftfuktighet

Ström, informationsblad och annat

Strömförsörjning

förutom modell med medföljande nätadapter 220 V - 240 V växelström (AC), 50 Hz endast modeller med medföljande nätadapter 24 V DC med nätadapter (KD-65XE90xx / FW-65XE90xx) 19,5 V DC med nätadapter (KD-55/49XE90xx / FW-55/49XE90xx) Gradering: Inmatning 220 V - 240 V växelström (AC), 50 Hz

Energieffektivitetsklass

KD-75XE90xx / FW-75XE90xx: A KD-75XE85xx / FW-75XE85xx: A+ KD-65XE90xx / FW-65XE90xx: A KD-65XE85xx / FW-65XE85xx: A+ KD-55XE90xx / FW-55XE90xx: A KD-55XE85xx: A KD-49XE90xx / FW-49XE90xx: B

Skärmstorlek (diagonalt uppmätt) (Cirka)

KD-75XE90xx / FW-75XE90xx: 189,3 cm / 75 tum KD-75XE85xx / FW-75XE85xx: 189,3 cm / 75 tum KD-65XE90xx / FW-65XE90xx: 163,9 cm / 65 tum KD-65XE85xx / FW-65XE85xx: 163,9 cm / 65 tum KD-55XE90xx / FW-55XE90xx: 138,8 cm / 55 tum KD-55XE85xx: 138,8 cm / 55 tum KD-49XE90xx / FW-49XE90xx: 123,2 cm / 49 tum

Strömförbrukning

i [Standard]-läge

KD-75XE90xx / FW-75XE90xx: 182 W KD-75XE85xx / FW-75XE85xx: 130 W KD-65XE90xx / FW-65XE90xx: 129 W KD-65XE85xx / FW-65XE85xx: 114 W KD-55XE90xx / FW-55XE90xx: 109 W KD-55XE85xx: 100 W KD-49XE90xx / FW-49XE90xx: 102 W

i [Dagsljus]-läge

KD-75XE9005: 331 W

KD-75XE8596: 246 W

FW-75XE9001: 331 W

FW-75XE8501: 246 W

KD-65XE9005: 230 W

KD-65XE8599: 195 W

KD-65XE8596: 195 W

KD-65XE8588: 195 W

KD-65XE8577: 195 W

KD-65XE8505: 195 W

FW-65XE9001: 230 W

FW-65XE8501: 195 W

KD-55XE9005: 189 W

KD-55XE8599: 180 W

KD-55XE8596: 180 W

KD-55XE8588: 180 W

KD-55XE8577: 180 W

KD-55XE8505: 180 W

FW-55XE9001: 189 W

KD-49XE9005: 173 W

FW-49XE9001: 173 W

Medelårsförbrukning ^*2

KD-75XE90xx / FW-75XE90xx: 252 kWh KD-75XE85xx / FW-75XE85xx: 180 kWh KD-65XE90xx / FW-65XE90xx: 179 kWh KD-65XE85xx / FW-65XE85xx: 158 kWh KD-55XE90xx / FW-55XE90xx: 151 kWh KD-55XE85xx: 139 kWh KD-49XE90xx / FW-49XE90xx: 141 kWh

Effektförbrukning i viloläge ^*3*4 (standby)

0,50 W (27 W i programuppdateringsläge/EPG-uppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer (vertikal)

Uteffekt

USB 1/2: max. 5 V, -500 mA

USB 3: max. 5 V, -900 mA

*1 Endast för begränsad region/land/TV-modell. *2 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

*3 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.
*4 Strömförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Anmärkning

• Ta inte bort skyddet för platsen för TV CAM (CA-modul) annat än för att sätta i ett smartkort som passar i CAM.
• Tillgången på alternativa tillbehör beror på land/region/TV-modell/lager.
• Design och specifikationer kan ändras utan förvarning.

Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.
• Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

• Termerna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.

• Tillverkad under licens från Dolby Laboratories. Dolby, Dolby Audio och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories.

• " B R A V I AB"RAVIA är varumärken som tillhör Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote-logotypen och "Powered by Gracenote"-logotypen är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.
• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup och Wi-Fi CERTIFIED logotypen är varumärken eller registrerade varumärken som tillhör Wi-Fi Alliance.

- För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.

- Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare.

- DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

- TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

- USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc. SS

- För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt. - Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare. - DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner. - TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder. - USB-IF SuperSpeed USB treuddslogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc. SS

Indholdsfortegnelse

VIGTIG BESKED 2

7 CAM (betinget adgangsmodul)

Gennemsnitligt årligt energiforbrug ^2

KD-75XE90xx / FW-75XE90xx: 252 kWh

KD-75XE85xx / FW-75XE85xx: 180 kWh

KD-65XE90xx / FW-65XE90xx: 179 kWh

KD-65XE85xx / FW-65XE85xx: 158 kWh

KD-55XE90xx / FW-55XE90xx: 151 kWh

KD-55XE85xx: 139 kWh

KD-49XE90xx / FW-49XE90xx: 141 kWh

Strømforbrug i standby\*3\*4

0,50 W (27 W i software-/EPG-

opdateringstilstand)

Skærmopløsning

3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt

USB 1/2: 5 V, 500 mA MAKS

USB 3: 5 V, -900 mA MAKS

Mål (Ca.) (b × h × d)

Inkl. tv-fod

KD-75XE90xx: 167,4 × 102,1 × 29,6 cm

KD-75XE85xx: 167,7 × 103,2 × 28,4 cm

KD-65XE90xx: 144,7 × 89,5 × 25,9 cm

KD-65XE85xx: 145,4 × 90,5 × 26,6 cm

KD-55XE90xx: 122,8 × 77,2 × 25,9 cm

KD-55XE85xx: 123,2 × 77,2 × 25,2 cm

KD-49XE90xx: 109,3 × 68,5 × 23,6 cm

Uden tv-fod

KD-75XE90xx: 167,4 × 95,9 × 6,6 cm

KD-75XE85xx: 167,7 × 96,8 × 5,3 cm

Om temperaturen på LCD-TVen

Når LCD-TVen brukes over lengre tid, kan panelet rundt bli varmt. Du kan føle varmen när du berører dette området.

Advarsel

Slå på eller slå av TV-en (standbymodus).

DIGITAL/ANALOG

Endre språket på programmet som du ser på nå.

◀/▶/▶/|◀/||/▶/■

- Utsiden av TV-en blir varm när TV-en har vært i bruk i en lengre periode. Du kan kjenne denne varmen när du legger hånden der.

Spesifikasjoner

System

Skjermsystem
