BRUGSANVISNING FW-75XE8501 SONY

Digitalt: UHF/VHF/kabel

Satellit*: IF-frekvens 950-2 150 MHz

Ljudutgång

10 W + 10 W

Trådlös teknik

Protokoll IEEE802.11ac/a/b/g/n

Sikkerhedsoplysninger....3

Forholdsregler....6

Brug af fjernbetjening ..... 9

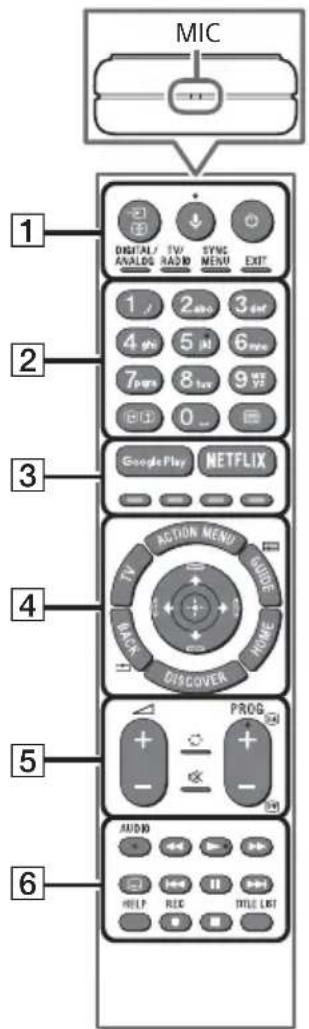

Beskrivelse af fjernbetjeningens dele....9

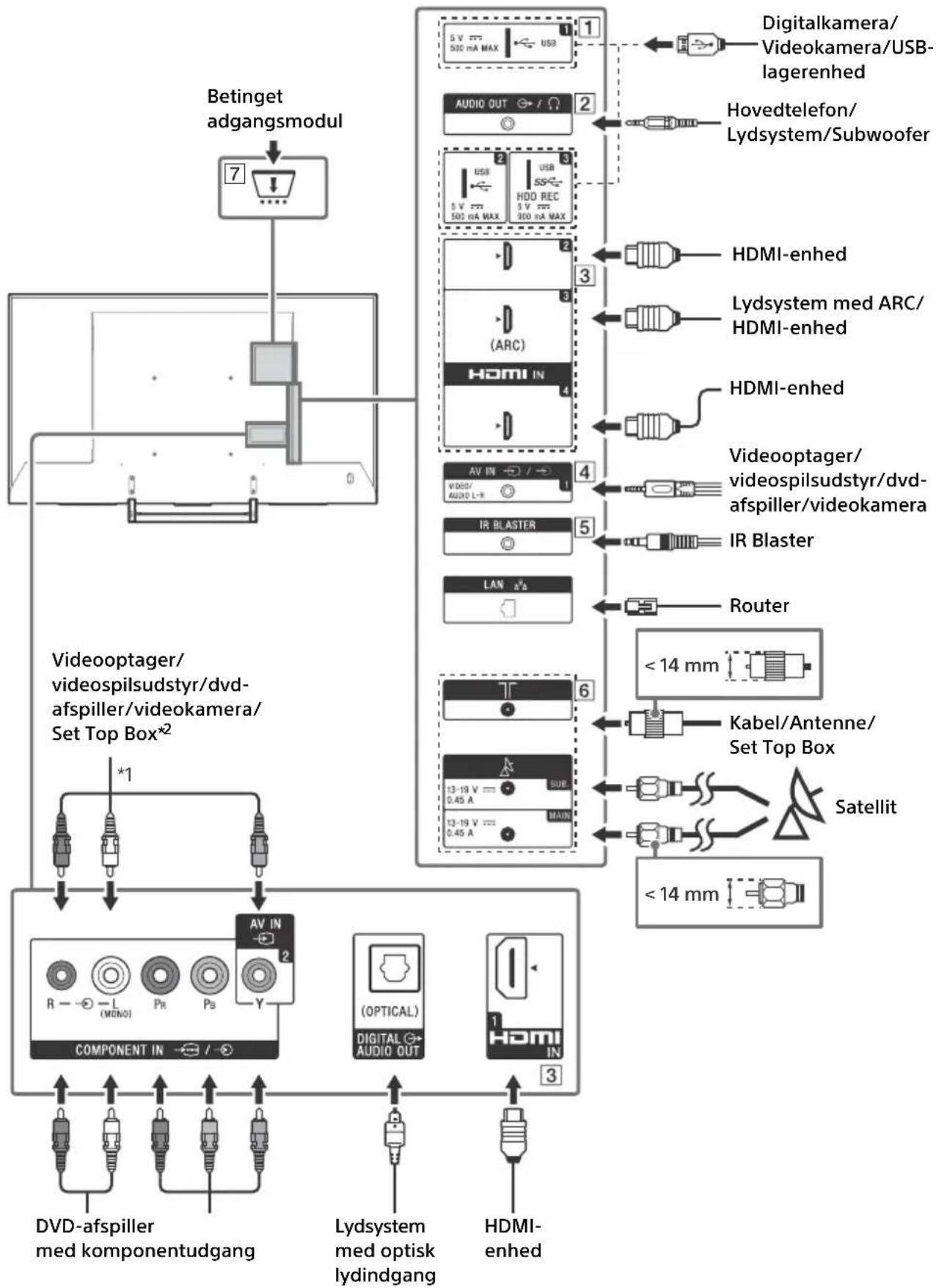

Tilslutningsdiagram .....11

Vægmontering af tv'et 13

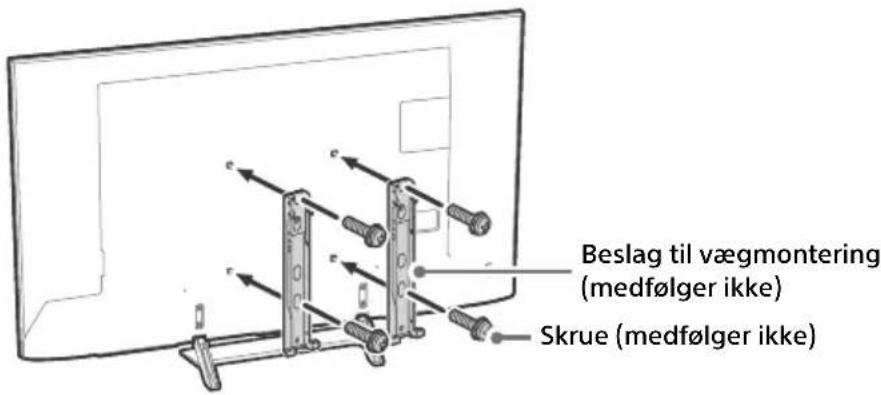

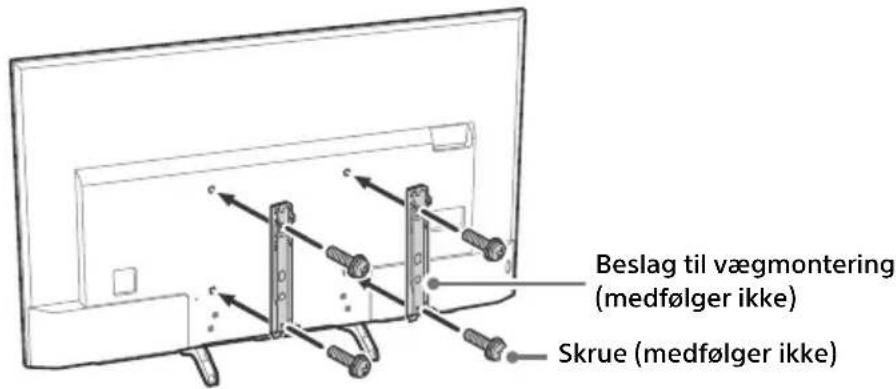

Anvendelse af det valgfrie beslag til vægmontering 13

Kun KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx....14

Fejlfinding....16

Internetforbindelse og Data-fortrolighedspolitik

Dette produkt opretter forbindelse til internettet under den første opsætning, så snart et netværk er forbundet, med henblik på at bekræfte internetforbindelsen, og senere for at konfigurere startskærmen. Din IP-adresse bruges i disse og alle andre internetforbindelser. Hvis du ikke ønsker din IP-adresse overhovedet bliver brugt, så opsæt ikke den trådløse internetfunktionen, og tilslut ikke et internet-kabel. Der henvises til oplysningerne privatlivs-informationerne, der er præsenteret i opsætnings-skærmen, for yderligere oplysninger om internetforbindelser.

Indledning

Tak fordi du valgte dette Sony-produkt.

Før TV-apparatet betjenes, læses denne vejledning grundigt og beholdes til senere opslag.

Bemærk

• Før du benytter tv'et, bedes du læse "Sikkerhedsoplysninger" (side 3).
• Billeder og illustrationer i Installationsvejledningen og denne vejledning er udelukkende til referencebrug og kan afvige fra det faktiske produkt.
• Det viste "xx" i modelnavnet er et numerisk tal, der henviser til design, farve eller tv-system.

Placering af Installationsvejledningen

Installationsvejledningen er anbragt oven på polstringen inden i tv'ets kasse.

Hjælp/Hjælpevejledning

Funktionen Hjælp indeholder mange oplysninger om dit TV. Tryk på HELP på fjernbetjeningen for at bruge Hjælp-funktionen. Du kan finde guider og fejlfinding på listen eller via nøgleordssøgning. Vælg [Hjælpevejledning] i menuen Hjælp for at få vist vejledningen. Hvis du slutter dit TV til internettet, opdateres funktionen Hjælp og oplysningerne.

Placering af identifikationsmærkat

Mærkatet med oplysninger om modelnummer, produktionsdato (år/måned) og strømforsyning findes på bagsiden af tv'et eller på emballagen.

Mærkater med netadapterens modelnummer og serienummer findes i bunden af netadapteren.

ADVARSEL

Dette produkt er fremstillet af eller på vegne af Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Forespørgsler relateret til produkt overensstemmelse i henhold til EU lovgivning skal adresseres til den autoriserede repræsentant, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. For service eller garanti henviser vi til de adresser, som fremgår af vedlagte service- eller garantidokumenter.

Bemærkning til radioudstyr

CE!

Herved erklærer Sony Corporation, at radioudstyret at typerne KD-75XE9005,

KD-75XE8596, KD-65XE9005,

KD-65XE8599, KD-65XE8596, KD-65XE8588, KD-65XE8577,

KD-65XE8505, KD-55XE9005, KD-55XE8599, KD-55XE8596,

KD-55XE8588, KD-55XE8577, KD-55XE8505, KD-49XE9005,

FW-75XE9001, FW-75XE8501, FW-65XE9001, FW-65XE8501,

FW-55XE9001, FW-49XE9001 er i overensstemmelse med de

grundlæggende krav og andre relevante bestemmelser i direktiv

1999/5/EU. For yderligere information gå ind på følgende

hjemmeside: http://www.compliance.sony.de/

Dette radioudstyr kan betjenes i EU uden at krænke gældende krav om brug af radiofrekvenser.

Bemærkning til kunder: følgende informationer gælder kun for

udstyr, som sælges i lande, hvor EUdirektiverne gælder.

Trådløst tv-system kan muligvis bruges i følgende lande:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT,

Dette udstyr kan bruges i andre ikkeeuropæiske lande.

Sikkerhedsoplysninger

ADVARSEL

Batterier må ikke udsættes for ekstrem varme som f.eks. solskin, brand eller lignende.

Placer aldrig et TV på en ustabil placering. Et TV kan falde og medføre alvorlig personskade eller dødsfald. Mange skader, særligt ved børn, kan undgås ved at tage nogle simple forholdsregler såsom:

— Benyt kabinet eller stativ anbefalet af producenten af TV'et.

— Benyt kun møbler, der sikkert kan understøtte TV'et.

— Sørg for at TV'et ikke hænger ud over kanten på det understøttende møbel.

- Placer ikke TV'et på høje møbler (eksempelvis skab eller bogreoler), uden at forankre både møbel og TV'et på passende vis.

- Placer ikke TV'et på tekstil eller andre materialer, der kan ligge mellem TV'et og det understøttende møbel.

— Lær børn om de farer der findes, när man kravler på møbler for at nå TV'ets knapper.

Hvis dit eksisterende TV bliver afhentet og flyttet, gælder de samme forholdsregler.

Installation/Opsætning

Installer og brug tv'et i overensstemmelse med nedenstående vejledning for at undgå brand, elektrisk stød eller skader på personer og materiel.

Installation

- Tv'et skal sættes op ved en let tilgængelig stikkontakt.

- Anbring tv'et på en stabil, plan overflade, så det ikke vælter, og forårsager personskade eller skader på ejendom.

- Placer tv'et et sted, hvor der ikke kan trækkes i det, hvor det ikke skubbes eller væltes.

- Placer tv'et, så foden ikke stikker frem fra tv-bordet (medfølger ikke). Hvis tv'ets fod stikker frem fra tv-bordet, kan tv'et vælte, falde ned og medføre personskade eller beskedige tv'et.

• Kun en autoriseret installatør må udføre væginstallationer.
• Af sikkerhedsmæssige grunde anbefales det at anvende Sony tilbehør, herunder:

- Beslag til vægmontering SU-WL450 (Undtagen KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx)

- Sørg for at bruge de skruer, der følger med Beslaget til vægmontering ved montering af Beslaget til vægmontering på TV'et. De medfølgende skruer er designet som vist på illustrationen, når der måles fra fastgørelsesoverfladen til Beslaget til vægmontering.

Skruernes diameter og længde afhænger af modellen på vægbeslaget.

Hvis der anvendes andre skruer end de medfølgende, kan det medføre indvendige skader på TV-apparatet eller få det til at falde ned eller lignende.

8 mm - 12 mm

Skrue (M6) Beslag til vægmontering Tv'ets bagdæksel

Transport

• Før transport af tv'et tages alle kabler ud.
• Der skal mindst to eller tre personer til at bære et stort tv.
• Når TV'et flyttes med hånden, skal det holdes som vist nedenfor. Belast ikke LCD-skærmen og rammen omkring skærmen.

• Tv'et må ikke udsættes for fysiske stød eller kraftige vibrationer under transport.
• Tv'et skal pakkes ind i originalemballagen og sættes ned i originalkassen, när det skal til reparation eller blot flyttes.

Vælteforebyggelse

• Tildæk ikke ventilationshullerne og stik ikke noget ind i kabinettet.
• Der skal være plads omkring tv'et som vist nedenfor.
• Det anbefales stærkt at anvende et Sony vægbeslag for at sikre tilstrækkelig luftcirkulation.

Monteret på væggen

30 cm 10 cm 10 cm 10 cm

Der skal være mindst så meget plads omkring tv'et.

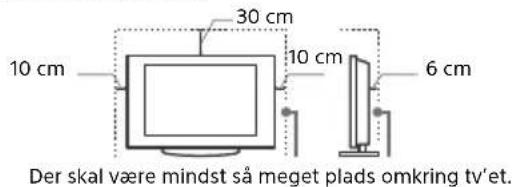

Monteret på stander

10 cm 30 cm 10 cm 6 cm Der skal være mindst så meget plads omkring tv'et.

- For at sikre tilstrækkelig ventilation og forhindre ansamling af støv og snavs:

— Læg ikke tv'et fladt ned og monter det ikke på hovedet, bagvendt eller sidevendt.
— Tv'et må ikke installeres på en hylde, et tæppe, en seng eller i et skab.
— Tv'et må ikke dækkes til med stof, f.eks. gardiner, eller andre ting, f.eks. aviser, osv.

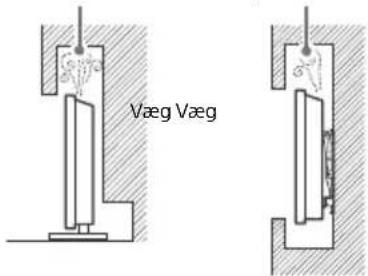

— Installer ikke Tv'et som vist nedenfor.

Luftcirkulationen afspærres.

Væg Væg

Netledning

— Stikket skal sættes helt ind i kontakten.
— Slut kun tv'et til en stikkontakt med 220 V - 240 V AC.
— Af sikkerhedshensyn skal du trække netledningen ud af stikket og være omhyggelig med ikke at vikle fødderne ind i kablerne.
— Tag netledningen ud af stikkontakten, før du arbejder eller flytter på tv'et.
— Hold netledningen væk fra varmekilder.
- Tag netstikket ud og rengør det med jævne mellemrum. Hvis stikket er dækket med støv og tiltrækker fugt, forringes isoleringen, og der kan opstå brand.

Bemærk

• Du må ikke bruge den medfølgende netledning med andet udstyr.
• Undgå så vidt muligt at klemme, bøje eller sno netledningen. Ledningstrådene kan være afisoleret eller knækket.
• Du må ikke ændre på netledningen.
• Du må ikke placere tunge genstande på netledningen.
• Træk ikke i selve ledningen, när stikket skal tages ud af stikkontakten.
• Du må ikke slutte for mange apparater til samme stikkontakt.
• Du må ikke bruge stikkontakter, som stikket ikke passer i.

BEMÆRKNING OM LYSNETADAPTER (kun modeller med medfølgende netadapter)

Advarsel

For at reducere risikoen for brand eller elektrisk stød må du ikke udsætte dette apparat for regn eller fugt.

For at forhindre brand eller stød må du ikke stille genstande fyldt med væsker, som f.eks. vaser på apparatet. Du må ikke installere dette udstyr, hvor der er begrænset plads, som f.eks. på en boghylde.

• Sørg for at stikkontakten er placeret nær udstyret, og at den er let tilgængelig.
• Brug altid den medfølgende lysnetadapter og det medfølgende strømkabel.
• Brug aldrig nogen anden lysnetadapter. Det kan medføre fejlfunktion.
• Slut lysnetadapteren til en stikkontakt, der er nemt tilgængelig.
  • Rul aldrig strømkablet rundt om

lysnetadapteren. Ledningen i kablet kan blive skåret over eller det kan medføre fejl i mediemodtagerens funktion.

• Rør aldrig ved lysnetadapteren med våde hænder.
• Hvis du bemærker noget mærkeligt ved lysnetadpateren, skal du straks afbryde tilslutningen til stikkontakten.
• Enheden er ikke frakoblet lysnettet så længe den er sluttet til stikkontakten - heller ikke selv om der er slukket for strømmen på enheden.

- Da lysnetadapteren bliver varm, när den har været brugt gennem længere tid, kan den føles meget varm, hvis man berører den med hånden.

Forbudt brug

Tv'et må ikke placeres eller anvendes på steder eller i omgivelser eller situationer som de nedenfor beskrevne. Ellers kan tv'et fungere dårligt og forårsage brand, elektrisk stød og personskader.

Placering:

- Udendørs (i direkte sollys), på stranden, på et skib eller et andet fartøj, i et køretøj, på hospitaler, ustabile placeringer, tæt på vand, fugt eller røg.

Omgivelser:

- Steder, der er varme, fugtige eller meget støvede, hvor der kan komme insekter ind, hvor det kan blive udsat for mekaniske vibrationer, tæt på brændbare genstande (stearinlys ol.). TV-apparatet må ikke udsættes for dryp eller stænk, og der må ikke anbringes væskefyldte genstande som f.eks. vaser på TV-apparatet.

Situation:

• Brug, hvis dine hænder er våde, hvis kabinettet er afmonteret eller med tilbehør, der ikke anbefales af producenten. Tag tv'ets netledning ud af stikkontakten i tordenvejr.
• Monter tv'et, så det rager frem i det åbne rum. Det kan medføre skader eller ødelæggelse på grund af en person eller en ting, som rammer ind i tv'et.

• Placer tv'et i fugtige ellers støvede omgivelser eller i et lokale med oliefyldt røg eller damp (nær kogepladser eller befugtere). Det kan medføre brand, elektrisk stød eller vridning.
• Monter tv'et på steder, der er udsat for ekstrem temperatur, som f.eks. i direkte sollys, i nærheden af en radiator eller i nærheden af en ventilationsåbning. I sådanne tilfælde kan tv'et blive overophedet, hvilket kan medføre, at kabinettet slår sig, og/eller at tv'et svigter.

- Hvis tv'et placeres i omklædningsrummet en offentlig badeanstalt eller spabad, kan tv'et blive ødelagt af luftbåret svovl osv.

• Hvis du vil opnå den bedste billedkvalitet, må du ikke udsætte skærmen for direkte belysning eller sollys.
• Undgå at flytte tv'et fra et koldt sted til et varmt sted. Pludselige ændringer i rumtemperaturen kan medføre kondensering. Det kan betyde, at tv'et viser et dårligt billede og/eller dårlige farver. Hvis det sker, skal du sørge for, at fugten fordamper helt, før du tænder for tv'et.

Ituslåede dele:

• Du må ikke kaste genstande mod tv'et. Skærmglasset kan knuses af slaget og anrette alvorlig personskade.
• Hvis tv'ets overflade revner, må du ikke røre det, før du har trukket netledningen ud af stikkontakten. Ellers kan det medføre elektrisk stød.

Når tv'et ikke er i brug

• Hvis du ikke anvender tv'et i flere dage, skal det afbrydes fra lysnettet af miljø- og sikkerhedshensyn.
• Da tv'et ikke er helt afbrudt fra lysnettet, selvom det er slukket, skal stikket tages ud af stikkontakten for at afbryde tv'et fuldkomment.
• Visse tv'er kan have funktioner, som kræver, at tv'et altid skal være i standby for at fungere korrekt.

Børn

• Lad ikke børn klatre op på tv'et.
• Mindre tilbehør skal opbevares utilgængeligt for børn, så det ikke sluges ved en fejl.

Hvis følgende problemer opstår...

Sluk tv'et og træk straks netledningen ud af stikkontakten, hvis følgende problemer opstår. Bed din forhandler eller Sony servicecenter om at få tv'et efterset af autoriserede serviceteknikere.

Når:

— Netledningen er beskadiget.
— Stikket passer dårligt.
- Tv'et er beskadiget som følge af at være tabt eller slået, eller der er kastet genstande mod det.
- Væske eller genstande er trængt ind gennem kabinettets åbninger.

Om LCD TV temperatur

Når LCD TV'et bruges gennem en længere periode, bliver det omgivende panel varmt. Det er meget varmt, når du berører enheden med hånden.

Forholdsregler

Bemærk når du ser TV

• Der skal være moderat belysning, da det kan belaste dine øjne at se tv ved dårligt lys eller i længere tid.
• Når du bruger hovedtelefoner, skal du justere lyden, så den ikke er for høj, da det kan skade hørelsen.

LCD-skærm

• Selvom LCD-skærmen er fremstillet med højpræcisionsteknologi og 99,99 % eller flere effektive pixler, kan der forekomme sorte pletter eller lysende punkter (røde, blå eller grønne), der optræder konstant på LCD-skærmen. Det er en konstruktionsmæssig egenskab ved LCD-skærmen og ikke en fejl.
• Tryk ikke og skrab ikke frontfilteret, og placer ikke genstande oven på tv'et. Billedet kan blive uensartet, eller LCD-skærmen kan blive beskadiget.
• Hvis tv'et bruges et sted, hvor der er koldt, kan billedet virke udtværet eller blive mørkt. Dette er ikke tegn på fejl. Fænomenerne forsvinder, efterhånden som temperaturen stiger.
• Der kan forekomme skyggebilleder (ghosting), når der konstant vises stillbilleder. Det forsvinder efter et øjeblik.
• Skærmen og kabinettet kan blive varmt, när tv'et er i brug. Dette er ikke en fejl.
• LCD-skærmen indeholder en lille mængde flydende krystal. Følg de lokale regler og retningslinjer for bortskaffelse.

Behandling og rengøring af tv'ets skærmoverflade og kabinet

Sørg for at tage netledningen til tv'et ud af stikkontakten før rengøring.

Følg nedenstående forholdsregler for at undgå nedbrydning af materialer eller skærmbelægning.

• Tør støv forsigtigt af skærmen/kabinettet med en blød klud. Hvis støvet sidder fast, skal skærmen tørres forsigtigt af med en hårdt opvredet blød klud, der er fugtet let med vand og et mildt rengøringsmiddel.
• Sprøjt aldrig vand eller rengøringsmidler direkte på tv'et. Det kan dryppe til bunden af skærmen eller udvendige dele og komme ind i tv'et, hvilket kan medføre skader på tv'et.

• Du må ikke bruge skuresvampe, opløsningsmidler eller syreholdige rengøringsmidler, skurepulver eller flygtige opløsningsmidler som alkohol, rensebenzin, fortynder eller insektmiddel. Brug af sådanne midler eller længerevarende kontakt med gummi- eller vinylmaterialer kan beskadige skærmens overflade og kabinetmaterialet.
• Berør ikke tv'et med dine hænder hvis de er påført nogen form for kemiske stoffer så som håndcreme eller solcreme.
• Jævnlig støvsugning af ventilationshullerne tilrådes for at sikre tilstrækkelig ventilation.
• Når vinklen på tv'et skal justeres, skal du bevæge det langsomt for at undgå, at det flytter sig eller glider ned fra bordstanderen.

Ekstraudstyr

• Hold ekstraudstyr eller andet udstyr, der udsender elektromagnetisk stråling, på afstand af tv'et. Ellers kan billedforvrængning og/eller dårlig lyd forekomme.
• Dette udstyr er blevet testet og fundet i overensstemmelse med de grænser, der er fastsat i EMC-direktivet, ved hjælp af et signalkabel kortere end 3 meter.
• Dette udstyr er blevet testet og fundet i overensstemmelse med de grænser, der er fastsat i EMC-direktivet, ved hjælp af et RF-kabel kortere end 30 meter til terrestrisk/satellit/CATV-terminalen.

Anbefaling af F-type stik

Den indvendige tråd må ikke stikke mere ud fra tilslutningsdelen end 1,5 mm.

1,5 mm maks.

(Referencetegning af F-type stik)

Ved brug af trådløs funktion

• Brug ikke denne enhed i nærheden af medicinsk udstyr (pacemaker, osv.), da dette kan resultere i funktionsfejl i det medicinske udstyr.
• Selvom denne enhed sender/modtager scramblede signaler, vær opmærksom på uautoriseret aflytning. Vi hæfter ikke for følgerne heraf.
• Dette udstyr skal installeres og betjenes med en afstand på 20 cm eller mere mellem antennen for denne enhed, og en persons krop.

Vær forsigtig ved håndtering af fjernbetjeningen

• Overhold den korrekte polaritet ved isætning af batterier.
• Brug ikke forskellige batterityper eller gamle og nye batterier samtidigt.
• Bortskaf batterier på en miljøvenlig måde. I visse områder kan der være regler for bortskaffelse af batterier. Rådspørg de lokale myndigheder.
• Behandl fjernbetjeningen med omhu. Tab den ikke, træd ikke på den, og spild ikke nogen form for væske på den.
• Læg ikke fjernbetjeningen på steder nær en varmekilde eller på steder i direkte sollys eller i fugtige lokaler.

Bortskaffelse af tv'et

Håndtering af udtjente elektriske og elektroniske produkter (Gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på produktet eller emballagen angiver, at produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres på en genbrugsplads specielt indrettet til

modtagelse og oparbejdning af elektriske og elektroniske produkter. Ved at sikre at produktet bortskaffes korrekt, forebygges de eventuelle negative miljø- og sundhedsskadelige påvirkninger, som en ukorrekt affaldshåndtering af produktet kan forårsage. Genindvinding af materialer vil medvirke til at bevare naturens ressourcer. Yderligere information om genindvindingen af dette produkt kan fås hos kommunen, det lokale renovationsselskab eller butikken, hvor produktet blev købt.

Fjernelse af udtjente batterier (gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på batteriet eller emballagen betyder, at batteriet leveret med dette produkt ikke må bortskaffes som husholdningsaffald.

På visse batterier kan dette symbol anvendes i kombination med et kemisk symbol. Det kemiske symbol for kviksølv (Hg) eller bly (Pb) er anført hvis batteriet indeholder mere end 0,0005 % kviksølv eller 0,004 % bly. Ved at sikre at sådanne batterier bortskaffes korrekt, tilsikres det, at de mulige negative konsekvenser for sundhed og miljø, som kunne opstå ved en forkert affaldshåndtering af batteriet, forebygges. Materiale genindvendingen bidrager ligeledes til at beskytte naturens resourcer. Hvis et produkt kræver vedvarende elektricitetsforsyning af hensyn til sikkerheden samt ydeevnen eller data integritet, må batteriet kun fjernes af dertil uddannet personale. For at sikre en korrekt håndtering af batteriet bør det udtjente produkt kun afleveres på dertil indrettede indsamlingspladser beregnet til affaldshåndtering af elektriske og elektroniske produkter. Med hensyn til øvrige batterier, se venligst afsnittet der omhandler sikker fjernelse af batterier. Batteriet skal derefter afleveres på et indsamlingsted beregnet til affaldshåndtering og genindvinding af batterier. Yderlige information om genindvinding af dette produkt eller batteri kan fås ved at kontakte den kommunale genbrugsstation eller den butik, hvor produktet blev købt.

Dele og knapper

Tryk på ⏻ for at tænde.

Når dit TV er tændt,

Tryk på ⏻ flere gange for at ændre funktionen, og tryk derefter på + eller - knappen for at:

• Justering af lydstyrke.
• Valg af kanal.
  • Valg af indgangskilde for TV.

2 Fjernbetjeningens sensor* / Lyssensor* / Belysnings-LED

Belysnings-LED'en lyser eller blinker i overensstemmelse med TV'ets status.

For yderligere oplysninger, se din Hjælpevejledning.

* Anbring ikke noget i nærheden af sensoren.

Brug af fjernbetjening

Beskrivelse af fjernbetjeningens dele

Fjernbetjeningens form, placering, tilgængelighed og funktion kan variere afhængigt af region/land/tv-model.

MIC 1 DIGITAL/ANALOG TV/RADIO SYME MENU EXIT 2 1 2 3 ext 4 5 6 ext 7 pre 8 9 vt 0 ... 3 Google Play NETFLIX 4 ACTION MENU MODE BACK HOME DISCOVER 5 PROG - - 6 AUDIO HELP REC TITLE LIST

1 → (Indgangsvælger/Stop på side)

I TV-tilstand: Vis og vælg indgangskilden.

I teksttilstand: Stop på den aktuelle side.

(Mikrofon)

Brug af talefunktion (f.eks. søg på forskelligt indhold via tale).

(TV-standby)

Tryk på TV (standby) for at tænde eller slukke tv'et.

DIGITAL/ANALOG

Skift mellem digital og analog tilstand.

TV/RADIO

Skift mellem TV- eller RADIO-udsendelser.

SYNC MENU

Vis BRAVIA Sync-menu.

EXIT

Skift til den forrige skærm eller afslut menuen. Når en interaktiv tjeneste er tilgængelig, skal du trykke på denne knap for at afslutte tjenesten.

2 Nummerknapper

i+/Informationer/Vis skjult tekst)

Vis information.

( Tekst-TV )

Viser tekstinformationer.

3 Google Play

Få adgang til "Google Play"-onlineservice.

NETFLIX (Kun ved begrænset region/land/tv-model)

Få adgang til "NETFLIX"-onlineservice.

Farveknapper

Udfør tilsvarende funktion på det tidspunkt.

4 ACTION MENU

Åbn en liste over kontekstafhængige funktioner.

TV

• Skift til en TV-kanal eller indgang fra andre applikationer.
• Tænd for tv'et for at vise tv-kanal eller indgang.

GUIDE/

Vis den digitale programvejledning.

BACK/←

Vend tilbage til forrige skærm.

HOME

Vis TV-menuen Home.

DISCOVER

Hent indholdsbjælken for at søge efter indhold.

↑/↓/←/→/ ⊕ (Valg af element/Enter)

5 ∠ +/- (Lydstyrke)

Juster lydstyrken.

(Spring)

Spring frem og tilbage mellem to kanaler eller indgange. TV'et skifter mellem den aktuelle kanal eller indgang og den sidst valgte kanal eller indgang.

呂 × (Lydløs)

Slå lyden fra. Tryk igen for at slå lyden til.

PROG +/−/▲/▼

I TV-tilstand: Vælg kanalen. I teksttilstand: Vælg næste (♠) eller forrige (♥) side.

6 AUDIO

Skift sprog for programmet, som aktuelt vises.

◀/▶/▶/|◀/||/▶/■

Betjen medieindhold på TV og tilsluttet BRAVIA Sync-kompatibel enhed.

(Undertekst-indstilling)

Slå undertekster til eller fra (når funktionen er tilgængelig).

HELP

Vis menuen Hjælp. Her kan du få adgang til Hjælpevejledningen.

● REC

Optag det aktuelle program med optagefunktionen USB HDD.

TITLE LIST

Vis Titellisten.

Tilslutningsdiagram

For mere information om forbindelser, se i Hjælpevejledningen ved at trykke HELP på fjernbetjeningen.

1 USB 1/2, USB 3 (HDD REC)\*

3

- Tilslutning af en stor USB-enhed kan forstyrre andre tilsluttede enheder ved siden af den.

- En stor USB-enhed tilsluttes USB 1-stikket.

2 AUDIO OUT

- Understøtter kun 3-polet stereo minijackstik.

- Tryk på HOME, hvis du til høre TV'ets lyd gennem det tilsluttede udstyr. Vælg [Indstillinger] → [Lyd] → [Hovedtelefon-/lydudgang], og vælg derefter det ønskede element.

3 HDMI IN 1/2/3/4

- Hvis du tilslutter et digitalt lydsystem, der er kompatibelt med ARC (Audio Return Channel), skal du bruge HDMI IN 3. I modsat fald skal du lave en ekstra tilslutning med DIGITAL AUDIO OUT (OPTICAL).

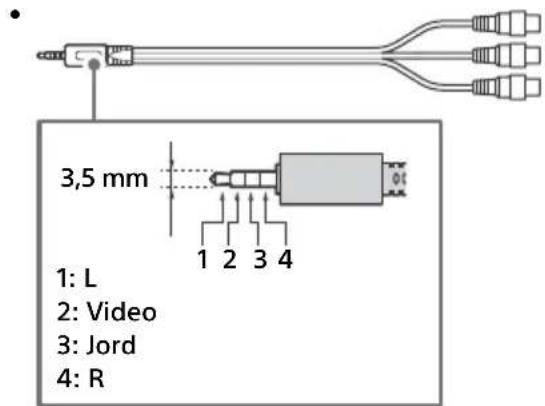

- For en composite-tilslutning, skal du bruge et analogt forlængerkabel (medfølger ikke).

3,5 mm 1: L 2: Video 3: Jord 4: R

5 IR BLASTER ^3

6 (RF-indgang), (Satellitindgang)

- Tilslutninger for terrestrisk/kabel og satellit. Tilslutning SUB. → Antenne → MAIN

- Ved SUB.-stik, skal du kun tilslutte, när du bruger dobbelt tunertilstand bortset fra Single Cable Distribution EN50494.

- Giver adgang til betalings-TV-tjenester. For detaljer henvises til betjeningsvejledningen, som fulgte med CAM-modulet.

- Du må ikke sætte et smart-kort direkte i TV'ets CAM-slot. Det skal altid først sættes i et CAM-modul fra en autoriseret forhandler.

- CAM understøttes ikke i nogle lande/områder. Spørg din autoriserede forhandler.

- En CAM-meddelelse vises muligvis, når du skifter til et digitalt program, efter at du har brugt Internet Video.

*1 Ved tilslutning af monoudstyr tilsluttes til L (MONO)-lydstikket.

*2 For en ekstern enhed, som kun har SCART AV OUT, bruges en SCART-RCA-adapter.

*3 Kun ved begrænset region/land/TV-model.

Vægmontering af tv'et

Anvendelse af det valgfrie beslag til vægmontering

Tv'ets betjeningsvejledning viser trin til klargøring af tv'et, før vægmonteringen.

Til kunderne:

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af tv'et udføres af en Sony-forhandler eller en autoriseret installatør. Du må ikke forsøge at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Monteringen af dette produkt kræver tilstrækkelig ekspertise. Dette er især vigtigt, når du skal finde ud af, om væggen kan bære tv'ets vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

Brug Vægbeslaget SU-WL450 (medfølger ikke) (Undtagen KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx) for at installere TV'et på væggen.

Når du fastgør dit Beslag til vægmontering, skal du læse den Betjeningsvejledning og det Monteringsark, der fulgte med dit Beslag til vægmontering.

Bemærk

- Opbevar de fjernede skruer et sikkert sted – utilgængeligt for børn.

Se følgende websted for vejledning til montering af din tv-models beslag til vægmontering: www.sony.eu/tv/wall-mount-bracket-manual

Dit tv kan monteres på et beslag til vægophængning (medfølger ikke), direkte som det forefindes fra kassen.

Klargør tv'et til beslaget til vægophængning, inden ledningerne tilsluttes.

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at vægmonteringen af TV'et udføres af autoriserede fagfolk. Forsøg ikke at montere det selv.

• Følg instruktionerne, som følger med beslaget til vægmontering for din model. Montering af dette TV kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt.
• Sørg for at opbevare de ubrugte skruer og tv-foden på et sikkert sted, indtil du er klar til at fastgøre tv-foden. Opbevar skruerne uden for børns rækkevidde.

2 Monter beslaget til vægophæng (medfølger ikke) med skruerne (medfølger ikke). KD-75/65/55XE90xx, FW-75/65/55XE90xx

Beslag til vægmontering (medfølger ikke) Skrue (medfølger ikke)

KD-75XE85xx, FW-75XE85xx

Beslag til vægmontering (medfølger ikke) Skrue (medfølger ikke)

Bemærk

- Ved brug af elektrisk skruetrækker, sættes moment til omkring 1,5 N·m {15 kgf·cm}.

Ved generel fejlfinding for emner som: sort skærm, ingen lyd, frosset billede, TV'et reagerer ikke, eller netværk afbrydes, gøres følgende.

1 Genstart dit TV ved at trykke på afbryderen på fjernbetjeningen, indtil der vises en meddelelse. TV'et vil genstarte. Hvis TV'et ikke genoprettes så prøv at frakoble TV'et fra stikkontakten i to minutter, og sæt det i igen.
2 Se i Hjælpevejledningen ved at trykke HELP på fjernbetjeningen.
3 Tilslut dit tv til internettet, og udfør en softwareopdatering.
4 Besøg Sonys supportjemmeside (oplysninger på bagsiden).

Når [En ny softwareopdatering til TV-systemet er tilgængelig...] meddelelsen vises.

Sony anbefaler på det kraftigste at opdatere TV- softwaren, ved at vælge [Opdater nu]. Disse softwareopdateringer forbedre dit TV's ydeevne, eller tilføjer nye funktioner. Den følgende skærm med [Updating...] (Opdaterer...) vises, og den belysende LED blinker hvidt, mens softwaren opdaterer.

Du må ikke fjerne netledningen under en softwareopdatering. Hvis du gør dette, afsluttes softwareopdateringen ikke korrekt, hvilket kan medføre softwarefejl. Softwareopdateringer varer op til 15 minutter.

Når du sætter TV'ets stik i, kan der gå et stykke tid, før TV'et kan tændes, selvom du trykker på afbryderen på fjernbetjeningen eller på TV'et.

Det tager tid at initialisere systemet. Vent omkring et minut, og prøv igen.

Når den belysende LED blinker rødt.

- Tæl hvor mange gange den blinker (intervaltid er tre sekunder). Nulstil TV'et ved at trække netledningen ud af TV'et i to minutter og derefter tænde TV'et. Hvis problemet ikke forsvinder, skal du tage stikket ud af stikkontakten, og kontakte din forhandler eller Sony servicecenter, med det antal gange den belysende LED blinker.

Jordbunden/kabel-service kan ikke modtages.

• Kontroller antennen/kabelforbindelsen og booster-indstillinger.
• Vælg jordbunden/kabel-service ved at trykke på DIGITAL/ANALOG på fjernbetjeningen. Hvis sendetjenesten ikke vises, tryk på TV og tryk herefter på DIGITAL/ANALOG.
• Jordbundet signal kan undertrykkes, hvis der er et stærkt signal udsendt i nærheden. Indstil [LNA (kanal ---)] til [Fra] i digitale tuningindstillinger.
• Efter flytning til et nyt hus eller forsøg på at modtage nye tjenester, forsøg en tjeneste-søgning ved at vælge [Digital programindstilling].

Satellit-service kan ikke modtages.

• Kontrollér satellit-kabelforbindelsen.
• Når [Intet signal. LNB-overbelastning...] meddelelsen vises, skal du tage stikket ud af stikkontakten. Sørg så for, at satellitkablet ikke er beskadiget, og satellitsignal-linjen er ikke kortsluttes i satellit-stikket.

Fjernbetjeningen virker ikke.

- Udskift batterierne.

Børnesikringen til sendesystem- adgangskoden er blevet glemt.

- Indtast 9999 for PIN-koden, og vælg [Skift PIN-kode].

Tv'ets omgivelser bliver varme.

- Når tv'et bruges i en længere periode, bliver tv'ets omgivelser varme. Du kan mærke, at det er varmt ved at berøre det med hånden.

Specifikationer

System

Panelsystem

LCD-panel (flydende krystal), LED-baggrundslys

Tv-system

Afhænger af land/områdevalg/tv-model

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellit*: DVB-S/DVB-S2

Farvesystem

PAL, SECAM, NTSC3.58 (kun video), NTSC4.43

(kun video)

Kanaldækning

Afhænger af land/områdevalg/tv-model

Analog: UHF/VHF/kabel-tv

Digital: UHF/VHF/kabel-tv

Satellit*: IF-frekvens 950-2.150 MHz

Lydeffekt

10 W + 10 W

Trådløs teknologi

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac er ikke tilgængelig i alle lande/områder).

Bluetooth Version 4.1

* Ikke alle tv-sæt har DVB-T2 eller DVB-S/S2-teknologi eller satellitantenneterminal.

Indgangs-/Udgangsstik

Antennekabel

75 ohm, eksternt stik til VHF/UHF

Satellitantenne

Hunstik af F-type stik, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-tone,

Enkeltkabeldistribution EN50494.

→/→ AV IN 1

Video-/lydindgang (minijack)

→/→ COMPONENT IN

YP_BPR (komponentvideo): 1080p (50, 60 Hz), 1080i

(50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Lydindgang (phono-jackstik)

→ AV IN 2

Videoindgang (almindeligt phonostik med

Y-indgang)

USB-port (SSUSB HDD-enhed til REC-funktion)

(Forbindelseshastigheden kan variere, afhængigt af netværksmiljøet. 10BASE-T/100BASE-TX-

kommunikationshastigheden og -kvaliteten garanteres ikke for dette tv.)

- C+ DC IN 24 V (Kun KD-65XE90xx)

- C + DC IN 19.5 V (Kun KD-55/49XE90xx)

Netadapterens indgang

IR BLASTER*1

IR Blaster kabelindgang (minijack-stik)

Andre

Ekstraudstyr

Beslag til vægmontering: SU-WL450

(Undtagen KD-75XE90xx, KD-75XE85xx)

Driftstemperatur

0 °C til 40 °C

Fugtighed

10 % til 80 % RH (ikke-kondenserende)

kun modeller med medfølgende netadapter

24 V DC med netadapter (KD-65XE90xx /

FW-65XE90xx)

19,5 V DC med netadapter (KD-55/49XE90xx /

FW-55/49XE90xx)

Mærkning: Input 220 V - 240 V AC, 50 Hz

Lavenergiklasse

KD-75XE90xx / FW-75XE90xx: A

KD-75XE85xx / FW-75XE85xx: A+

KD-65XE90xx / FW-65XE90xx: A

KD-65XE85xx / FW-65XE85xx: A+

KD-55XE90xx / FW-55XE90xx: A

KD-55XE85xx: A

KD-49XE90xx / FW-49XE90xx: B

*1 Kun ved begrænset region/land/TV-model.
*2 Energiforbrug pr. år baseret på tv'ets strømforbrug ved brug 4 timer om dagen 365 om året. Det egentlige energiforbrug afhænger af, hvordan tv'et bruges.
*3 Den angivne standbyeffekt nås, när tv'et har afsluttet nødvendige interne processer.
*4 Strømforbruget i standby øges, når TV'et er tilsluttet netværket.

Bemærk

• Fjern ikke dækslet over indgangen til TV CAM (Conditional Acess Module) med mindre, der skal indsættes et chipkort i CAM'et.
• Tilgængeligheden af ekstra tilbehør afhænger af land/område/tv-model/lager.
• Design og specifikationer kan ændres uden varsel.

Bemærkninger om digital TV-funktion

• Digitale tv (DVB terrestrisk, satellit og kabel), interaktive tjenester og netværksfunktioner er muligvis ikke tilgængelige i alle lande eller områder. Nogle funktioner er muligvis ikke aktiveret eller fungerer måske ikke korrekt hos nogle leverandører og netværksmiljøer. Nogle tvudbydere kan opkræve et gebyr for deres ydelser.
• Dette TV understøtter digital udsendelse ved hjælp af MPEG-2, H.264/MPEG-4 AVC og H.265/HEVC codec, men kompatibilitet med alle operatør/service-signaler, som kan ændre sig over tid, kan ikke garanteres.

Oplysninger om varemærker

• HDMI, High-Definition Multimedia Interface og HDMI-logoet er varemærker eller registrerede varemærker for HDMI Licensing LLC i USA og andre lande.
• Fremstillet under licens fra Dolby Laboratories. Dolby, Dolby Audio og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories.
• "BRAVIA" og Erværmærker tilhørende Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote- logoet og logotypen samt "Powered by Gracenote"-logoet er enten registrerede varemærker eller varemærker tilhørende Gracenote i USA og/eller andre lande.
• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup og det Wi-Fi CERTIFIED Logo er varemærker eller registrerede varemærker tilhørende Wi-Fi Alliance.
• For DTS-patenter henvises til http://patents.dts.com. Fremstillet under licens fra DTS, Inc. DTS, Symbol, & DTS og Symbol er sammen registrerede varemærker og DTS Digital Surround er et varemærke tilhørende DTS, Inc. © DTS, Inc. Alle rettigheder forbeholdes.
• Bluetooth® ordmærket og logoer er registrerede varemærker ejet af Bluetooth SIG, Inc., og enhver anvendelse af sådanne mærker anvendes af Sony Corporation under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.
• DiSEqC™ er et varemærke tilhørende EUTELSAT. Dette tv understøtter DiSEqC 1.0. Dette tv er ikke beregnet til at styre motoriserede antenner.
• TUXERA er et registreret varemærke tilhørende Tuxera Inc. i USA og andre lande.
• USB-IF SuperSpeed USB Trident-logoet er et registreret varemærke tilhørende USB Implementers Forum, Inc. SS

Sisällysluettelo

TÄRKEÄ HUOMAUTUS....2

Batterier må ikke utsettes for overdreven varme, som solskinn, ild eller lignende.

- Sikre at TV-apparatet ikke henger over kanten på støttende møbel.

Veggmonteringsbrakett (medfølger ikke) Skrue (medfølger ikke)

KD-75XE85xx, FW-75XE85xx

Veggmonteringsbrakett (medfølger ikke) Skrue (medfølger ikke)

Merknader

Land-/kabeltjeneste kan ikke mottas.

Satelittjeneste kan ikke mottas.

• Kontroller satelittkabelforbindelsen.
• Når meldingen [Ikke signal. LNB er overbelastet...] vises, kobles strømledningen fra. Sikre deretter at satelittkabelen ikke er skadet og at satelittsignallinjen ikke har kortsluttet i satelittkoblingen.

Fjernkontrollen virker ikke.

- Skift batteriene.

Foreldrelås for kringkastings-passord har blitt glemt.

- Velg 9999 som PIN-kode og velg [Endre PIN-kode].

-kvalitet garanteres ikke for denne TV-en.)

- C + DC IN 24 V (Kun KD-65XE90xx)

- C + DC IN 19.5 V (Kun KD-55/49XE90xx)

Nettadapterinngang

IR BLASTER ^*1

IR Blaster kabelinngang (miniplugg)

Annet

Tilleggsutstyr

Veggmonteringsbrakett: SU-WL450

(Unntatt KD-75XE90xx, KD-75XE85xx)

Driftstemperatur

0^ C - 40^ C

Driftsluftfuktighet

3840 punkter (horisontalt) × 2160 linjer (vertikalt)

Nominell effekt

USB 1/2: 5 V, 500 mA MAKS. USB 3: 5 V, 900 mA MAKS.

Mål (Ca.) (b × h × d)

med bordstativ

KD-75XE90xx: 167,4 × 102,1 × 29,6 cm KD-75XE85xx: 167,7 × 103,2 × 28,4 cm KD-65XE90xx: 144,7 × 89,5 × 25,9 cm KD-65XE85xx: 145,4 × 90,5 × 26,6 cm KD-55XE90xx: 122,8 × 77,2 × 25,9 cm KD-55XE85xx: 123,2 × 77,2 × 25,2 cm KD-49XE90xx: 109,3 × 68,5 × 23,6 cm

uten bordstativ

KD-75XE90xx: 167,4 × 95,9 × 6,6 cm
KD-75XE85xx: 167,7 × 96,8 × 5,3 cm
KD-65XE90xx: 144,7 × 83,0 × 6,0 cm
KD-65XE85xx: 145,4 × 84,0 × 4,4 cm
KD-55XE90xx: 122,8 × 70,7 × 6,0 cm
KD-55XE85xx: 123,2 × 71,7 × 5,7 cm
KD-49XE90xx: 109,3 × 63,1 × 6,2 cm

Vekt (Ca.)

med bordstativ

KD-75XE90xx: 35 kg

KD-75XE85xx: 35,2 kg

KD-65XE90xx: 23,2 kg

KD-65XE85xx: 22,1 kg

KD-55XE90xx: 18,1 kg

KD-55XE85xx: 19,5 kg

KD-49XE90xx: 13,8 kg

uten bordstativ

KD-75XE90xx: 33,2 kg

KD-75XE85xx: 34,1 kg

KD-65XE90xx: 22 kg

KD-65XE85xx: 21 kg

KD-55XE90xx: 16,9 kg

KD-55XE85xx: 18,6 kg

KD-49XE90xx: 12,6 kg

*1 Kun i begrenset region/land/TV-modell.
