BRUKSANVISNING EAVH16S23DA9WG DAIKIN

3.1 Användargränssnitt: Översikt 114

3.2 Möjliga skärmar: Översikt.... 115

3.2.1 Startskärmen.... 115

3.2.2 Huvudmenyn.... 115

3.2.3 Inställningsskärm 116

3.2.4 Detaljerad skärm med värden.... 116

3.3 Hur du sätter PÅ eller stänger AV driften 117

3.3.1 Visuell indikator.... 117

3.3.2 Slå PÅ eller AV 117

3.4 Kontroll för rumsuppvärmning/-kylning.... 118

3.4.1 Hur du ställer in rumsdriftläget.... 118

3.4.2 För att ändra den önskade rumstemperaturen ..... 118

3.4.3 För att ändra den önskade utvattentemperaturen..... 118

3.5 Hushållsvarmvattenkontroll 119

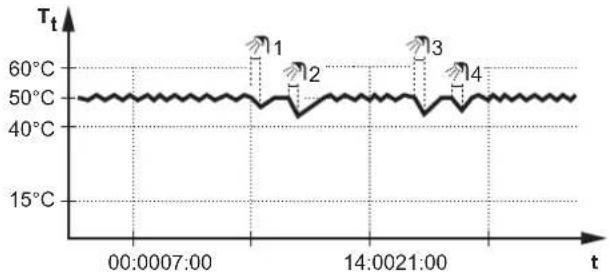

3.5.1 Återuppvärmningsläge.... 119

3.5.2 Schemalagt läge 119

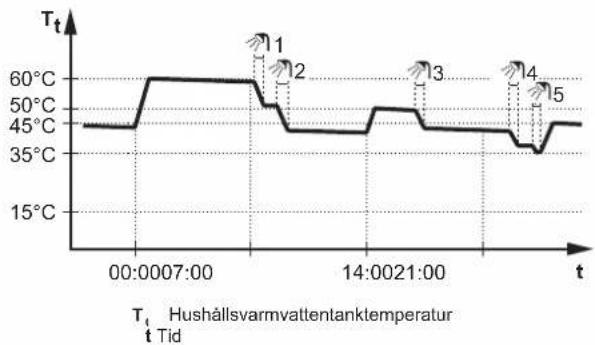

3.5.3 Schemalagt läge + återuppvärmningsläge 119

3.5.4 Använda kraftfull drift av varmvattenberedaren ...... 120

3.6 Avancerad användning.... 120

3.7 Schemaskärm: Exempel 120

3.8 Menystruktur: översikt över användarinställningarna .... 123

3.9 Installatörsinställningar: Tabeller som ska fyllas i av installatören 124

3.9.1 Konfigurationsguiden 124

3.9.2 Inställningsmeny 124

4 Tips för energibesparing 124

5 Underhåll och service 124

5.1 Översikt: Underhåll och service.... 124

5.2 För att hitta kontakt-/supportnumret 125

6 Felsökning 125

6.1 För att visa hjälptexten i händelse av en felfunktion.... 125

6.2 Symptom: Du känner dig för kall (varm) i ditt vardagsrum ..... 125

6.3 Symptom: Tappvarmvattnet är för kallt 125

6.5 Symptom: Det hörs gurglande ljud från systemet efter driftsättning.... 126

7 Kassering 126

8 Ordlista 126

1 Om detta dokument

Tack för att du valde att köpa den här produkten. Tänk på:

- att läsa igenom dokumentet noga innan du använder användargränssnittet, för bästa möjliga prestanda.

- att fråga installatören om vilka inställningar som användes för att konfigurera systemet. att kontrollera om installatören har fyllt i tabellen för installatörsinställningar. Om inte, be installatören att fylla i den.

- Förvara dokumentet för framtida referensbruk.

Målgrupp

Slutanvändare

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

- Allmänna säkerhetsföreskrifter:

• Säkerhetsföreskrifter som du måste läsa innan du använder systemet
• Format: Papper (i lådan för inomhusenheten)

- Bruksanvisning:

• Snabbstartguide för grundläggande användning
• Format: Papper (i lådan för inomhusenheten)

- Användarhandbok:

• Utförliga instruktioner i steg-för-steg och bakgrundsinformation för grundläggande och avancerad användning
• Format: Digitala filer på http://www.daikineurope.com/support-and-manuals/product-information/.

De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din installatör.

Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar.

Brödsmulor

Brödsmulor (exempel: [4.3]) kan hjälpa dig att visa var i användargränssnittets menystruktur du befinner dig.

1	För attaktivera brödsmulorna: Tryck på hjälpknappen på startskärmen eller huvudmenyskärmen. Brödsmulorna visas i skärmens övre vänstra hörn.	?
2	För attinaktivera brödsmulorna: Tryck på hjälpknappen igen.	?

Detta dokument nämner även dessa brödsmulor. Exempel:

1	Börja från startskärmen, vrid på det vänstra vredet och gå till Rumsdrift.____	[IMAGE]
2	Tryck på det vänstra vredet för att öppna undermenyn.	[IMAGE]
3	Vrid på det vänstra vredet och gå till Driftsområde.____	[IMAGE]
4	Tryck på det vänstra vredet för att öppna undermenyn.	[IMAGE]

2 Om systemet

2 Om systemet

Beroende på systemets layout kan det:

- Värma upp ett utrymme

- Kyla ner ett utrymme (om en värme-/kylpumpsmodell har installerats)

- Producera tappvarmvatten (om en varmvattenberedare har installerats)

2.1 Komponenter i en typisk systemlayout

A Primärt område. Exempel: Vardagsrum.

B Extra område. Exempel: Sovrum.

C Tekniskt rum. Exempel: Garage.

a Värmepump för utomhusenheten

b Värmepump för inomhusenheten

c Tappvarmvattenberedare (DHW)

d Inomhusenhetens användargränssnitt

e Användargränssnitt används som rumstermostat

f Golvvärme

g Radiatorer, värmepumpskonvektorer eller flätkonvektorer

INFORMATION

Inomhusenheten och varmvattentanken (om sådan installerats) kan placeras separat eller byggas in beroende på typ av inomhusenhet.

3 Drift

3.1 Användargränssnitt: Översikt

Användargränssnittet har följande komponenter:

a b c o...o

a Statusindikator

b LCD-skärm

c Vred och knappar

Statusindikatorns LED-lampor tänds eller blinkar för att visa enhetens driftläge.

LED-lampa Läge Beskrivning
Blinkar blått Vänteläge Enheten är inte i bruk.
Fast blått sken Drift Enheten är i bruk.
Blinkar rött	Felfunktion	En felfunktion uppstod.Se "6.1 För att visa hjälptexten i händelse av enfelfunktion" [▶ 125] för mer information.

LCD-skärm

LCD-skärmen har ett viloläge. Efter 15 minuters inaktivitet i användargränssnittet slocknar skärmen. Ett tryck på valfri knapp eller ett vrid på något av vreden väcker skärmen igen.

Vred och knappar

Du använder vred och knappar:

• För att navigera på skärmarna, i menyerna och inställningarna på LCD-skärmen
• För att ställa in värden

) ( )

a b c d e

Artikel		Beskrivning
a	Vänster vred	LCD-skärmen visar en bäge på skärmens vänstra sida när du kan använda det vänstra vredet.▪ ⚫⋯○: Vrid och tryck sedan på det vänstra vredet. Navigera i menystrukturen.▪ ⚫⋯○: Vrid på det vänstra vredet. Välj ett menyalternativ.▪ ⚫⋯○: Tryck på det vänstra vredet. Bekräfta ditt val eller gå till en undermeny.
b	Tillbaka-knapp	←: Tryck för att gå tillbaka 1 steg i menystrukturen.
c	Hem-knapp	↑: Tryck för att gå tillbaka till startskärmen.
d	Hjälp-knapp	?: Tryck för att visa hjälptext relaterad till den aktuella sidan (om sådan finns).
e	Höger vred	LCD-skärmen visar en bäge på skärmens högra sida när du kan använda det högra vredet.▪ ⚪⋯○: Vrid och tryck sedan på det högra vredet. Ändra ett värde eller en inställning som visas på skärmens högra sida.▪ ⚪⋯○: Vrid på det högra vredet. Navigera genom de möjliga värdena och inställningarna.▪ ⚪⋯○: Tryck på det högra vredet. Bekräfta ditt val och gå till nästa menypost.

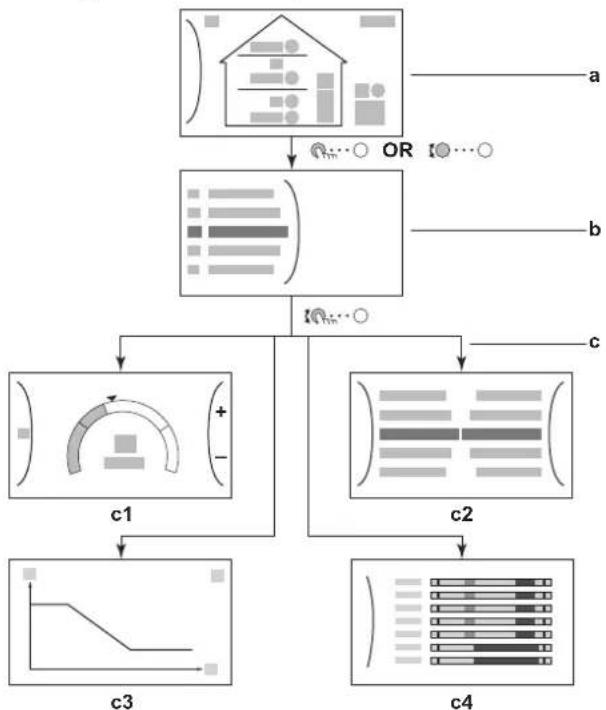

3.2 Möjliga skärmar: Översikt

De vanligaste skärmarna är följande:

a Startskärmen

b Huvudmenyn

c Skärmar på lägre nivå:

c1: Inställningsskärm
c2: Detaljerad skärm med värden
c3: Skärm med väderberoende kurva
c4: Skärm med schema

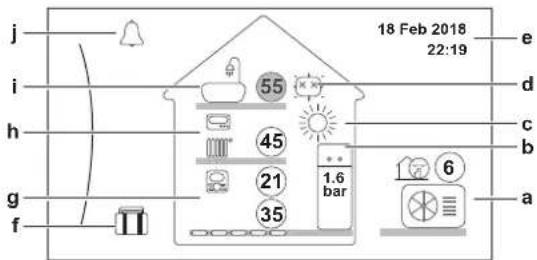

3.2.1 Startskärmen

Tryck på knappen för att gå tillbaka till startskärmen. Du ser en översikt om enhetens konfigurering samt rums- och börvärdestemperaturer. Endast de symboler som är aktuella för din konfigurering visas på startskärmen.

j i h g f 55 45 21 35 1.6 bar 18 Feb 2018 22:19 e d c b a

Möjliga åtgärder på den här skärmen
○···○	Gå igenom huvudmenyns lista.
○···○	Gå till huvudmenyskärmen.
?	Aktivera/inaktivera länkstigar.

Artikel Beskrivning
21 21	Temperaturerna visas i cirklar. Om cirkeln är gråär den relaterade funktionen (exempelvis rumsuppvärmning) för tillfället inte aktiv.
Utomhusen heta2 a3a1	a1: Utomhusenhet
	a2: Tyst läge aktivt
	a3 Uppmätt rumstemperatur

Artikel Beskrivning
Inomhusen het/ varmvatten beredareb2b1	b1	Inomhusenhet::Golvplacerad inomhusenhet med inbyggd tank::Väggmonterad inomhusenhet med separat tank::Väggmonterad inomhusenhet
	b2	Vattentryck
Rumsdriftläge	c	:Kylning:Uppvärmning
Desinfektion/Kraftfull	d	:Desinfektionsläge aktivt:Kraftfull drift aktiv
Datum/tid	e	Aktuell datum och tid
Semester	f	:Semesterläge aktivt
Primärt områdeg3 g4g1 g2	g1	Typ av värmegivare::Golvvärme::Fläktkonvektor::Radiator
	g2	Inställningsläge för framledningstemperatur
	g3	Typ av rumstermostat::Daikin-användargränssnitt använt som rumstermostat::Extern styrning:Dold: Utvattentemperaturkontroll
	g4	Uppmätt rumstemperatur
Extrazonh3h1 h2	h1	Typ av värmegivare::Golvvärme::Fläktkonvektor::Radiator
	h2	Inställningsläge för framledningstemperatur
	h3	Typ av rumstermostat::Extern styrning:Dold: Utvattentemperaturkontroll
Varmvatten beredarei1 i2	i1	:Varmvattenberedare
	i2	Uppmätt tanktemperatur
Felfunktion	j	eller:En felfunktion inträffadeSe "6.1 För att visa hjälptexten i håndelse av en felfunktion" [▶ 125] för mer information.

3.2.2 Huvudmenyn

Börja på startskärmen och tryck på (♀♂♂) eller vrid på ♦♂♂♂) den vänstra ratten för att öppna skärmen med huvudmenyn. Från huvudmenyn kan du komma åt olika börvärdesskärmar och undermenyer.

3 Drift

Lam Rum Klimat 1 Klimat 2 Rumsdelt a

a Vald undermeny

Möjliga åtgärder på den här skärmen
∅...○	Gå igenom listan.
∅...○	Öppna undermenyn.
?	Aktivera/inaktivera brödsmulor.

Undermeny Beskrivning
[0]	ellerarm	Begränsning: Visas endast om en felfunktion inträffar.Se "6.1 För att visa hjälptexten i händelse av en felfunktion" [► 125] för mer information.
[1]	Rum	Begränsning: Visas endast om en rumstermostat är ansluten till inomhusenheten.Ställer in rumstemperaturen.
[2]	Klimat 1	Visar aktuell symbol för din huvudzons givartyp.Ställer in framledningstemperaturen för huvudzonen.
[3]	Klimat 2	Begränsning: Visas endast om det finns två zoner för framledningstemperatur. Visar aktuell symbol för din extrazons givartyp.Ställer in framledningstemperaturen för extrazonen (om sådan finns).
[4]	Rumsdrift	Visar aktuell symbol för din enhet.Placerar enheten i uppvärmningsläge eller kylningsläge. Du kan inte ändra läge på modeller som endast har uppvärmningsfunktion.
[5]	Varmvattenberedare	Begränsning: Visas endast om det finns en varmvattenberedare.Ställer in varmvattenberedarens tanktemperatur.
[7]	Användarinställningar	Ger tillgång till inställningar som t.ex. semesterläge och tyst läge.
[8]	Information	Visar data och information om inomhusenheten.
[9]	Installatörsinstälningar	Begränsning: Endast för installatören.Ger tillgång till avancerade inställningar.
[A]	Driftsättning	Begränsning: Endast för installatören.Utför tester och underhåll.
[B]	Behörighetsnivå	Byter profil för den aktiva användaren.
[C]	Drift	Startar eller stänger av uppvärmnings-/kylningsfunktion och varmvattenberedning.

3.2.3 Inställningsskärm

Inställningsskärmen visas för skärmar som beskriver systemkomponenter som behöver ett inställningsvärde.

Exempel

[1] Rumstemperaturskärm

1 21°C Rum + - -

[3] Extrazonsskärm

3 45°C Klimat 2 + - -

[2] Huvudzonsskärm

2 35°C Klimat 1 + - -

5 50°C Varmvattenberedare

Förklaring

Möjliga åtgärder på den här skärmen
[IMAGE]	Gå igenom undermenyns lista.
[IMAGE]	Gå till undermenyn.
[IMAGE]	Justera och tillämpa önskad temperatur automatiskt.

Artikel Beskrivning
Lägsta temperaturgräns a1 Fast	ställd av enheten
	a2 Begränsad av installatören
Högsta temperaturgräns b1 Fast	ställd av enheten
	b2 Begränsad av installatören
Aktuell temperatur c Mäts av enheten
Önskad temperatur d Vrid på det högra vredet för att öka/sänka.
Undermeny e Vrid eller tryck på det		vänstra vredet för att gå till undermenyn.

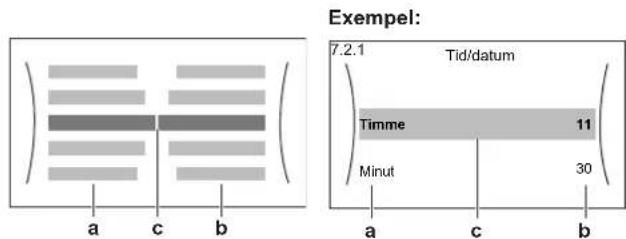

3.2.4 Detaljerad skärm med värden

a Inställningar
b Värden
c Vald inställning och värde

Möjliga åtgärder på den här skärmen
○···○	Gå igenom listan över inställningar.
○···○	Ändra värdet.
○···○	Gå till nästa inställning.
○···○	Bekräfta ändringar och fortsätt.

3.3 Hur du sätter PÅ eller stänger AV driften

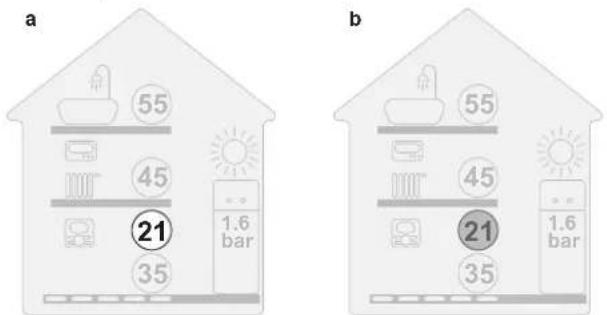

3.3.1 Visuell indikator

Vissa av enhetens funktioner kan aktiveras eller inaktiveras separat. Om en funktion är inaktiverad blir motsvarande temperaturikon på startskärmen gråtonad.

Rumstemperaturkontroll

a Rumstemperaturkontrollen PÅ
b Rumstemperaturkontrollen AV

Rumsuppvärmning/-kylning

c 55 45 21 35 1.6 bar

d 55 45 21 35 1.6 bar

c Rumsuppvärmnings-/kyldrift PÅ
d Rumsuppvärmnings-/kyldrift AV

Värmedrift i beredaren

e 55 45 21 35 1.6 bar

f 55 45 21 35 1.6 bar

e Värmedrift i beredaren PÅ
f Värmedrift i beredaren AV

3.3.2 Slå PÅ eller AV

Rumstemperaturkontroll

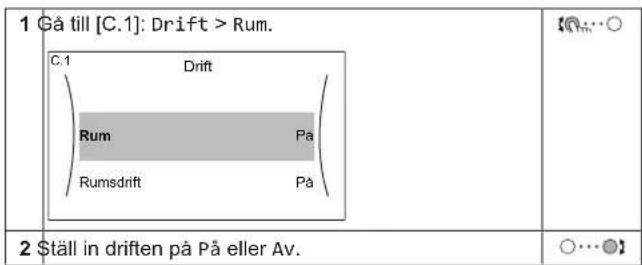

1 Gå till [C.1]: Drift > Rum. C.1 Drift Rum Pa Rumsdrift Pa 2 Ställ in driften på På eller Av.

Rumsuppvärmning/-kylning

NOTERING

Rumsfrostskydd. Även om du stänger AV värme-/kyldrift i rum ([C.2]: Drift > Rumsdrift) kan rumsfrostskyddet – om det har aktiverats – fortfarande aktiveras. Skyddet garanteras däremot INTE för styrning av framledningstemperatur och extern rumstermostat.

NOTERING

Skydd mot frysta rör. Även om du stänger AV värme-/kyldrift i rum ([C.2]: Drift > Rumsdrift) kommer skydd mot frysta rör – om det har aktiverats – förbli aktivt.

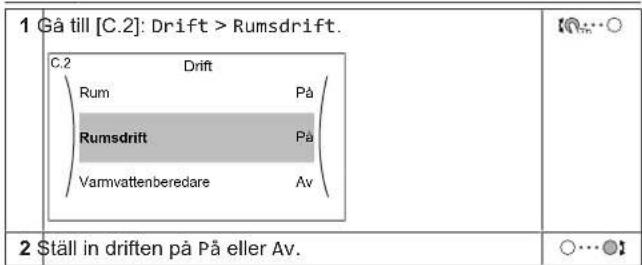

1 Gå till [C.2]: Drift > Rumsdrift. C.2 Drift Rum På Rumsdrift På Varmvattenberedare Av 2 Ställ in driften på På eller Av. Ø…Ø

Värmedrift i beredaren

NOTERING

Desinfektionsläget. Även om du stänger AV värmedriften ([C.3]: Drift > Varmvattenberedare), kommer fortfarande desinfektionsläget att vara aktivt. Om du däremot stänger AV den när desinfektionsfunktionen körs inträffar ett AH-fel.

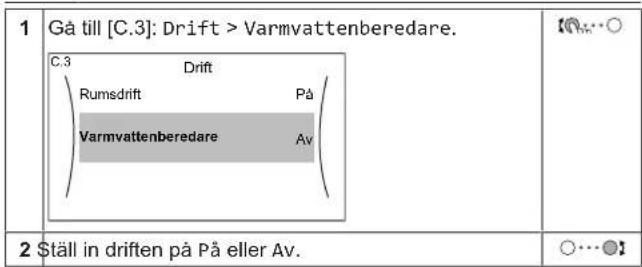

1 Gå till [C.3]: Drift > Varmvattenberedare. C.3 Drift Rumsdrift På Varmvattenberedare Av 2 Ställ in driften på På eller Av.

3 Drift

3.4 Kontroll för rumsuppvärmning/-kylning

3.4.1 Hur du ställer in rumsdriftläget

Om rumsdriftlägena

Din enhet kan vara en uppvärmnings- eller uppvärmnings-/kylningsmodell:

• Om din enhet är en uppvärmningsmodell kan den värma upp ett utrymme.
• Om din enhet är en uppvärmnings-/kylningsmodell kan den både värma upp och kyla ner ett utrymme. Du måste beordra systemet vilket driftläge som ska användas.

För att beordra systemet vilken rumsdrift som ska användas kan du:

Du kan... Plats
Kontrollera vilket driftläge som för närvarande används.	Startskärmen
Ställ in läget för rumsdrift permanent. Huvudmenyn
Begränsa automatisk växling efter ett månatligt schema.

Hur du ställer in rumsdriftläget

1 Gå till [4.1]: Rumsdrift > Driftläge	###
2 Välj ett av följande alternativ:Uppvärmning: Endast uppvärmningslägeKylning: Endast kylningslägeAutomatisk: Driftläget ändras automatiskt mellan uppvärmning och kylning baserat på utomhustemperaturen. Begränsat per månad enligt Driftlägesschema [4.2].	###

För att begränsa automatisk växling efter ett schema

Villkor: Du ställde in rumsdriftsläget på Automatisk.

1	Gå till [4.2]: Rumsdrift > Driftlägesschema.
2	Välj en månad.
3	Välj ett alternativ för respektive månad:• Värme och kyldrift: Inte begränsat• Endast värmedrift: Begränsat• Endast kyldrift: Begränsat	○····
4	Bekräfta ändringarna.

3.4.2 För att ändra den önskade rumstemperaturen

Vid reglering av rumstemperaturen kan du använda inställningsskärmen för rumstemperatur för att avläsa och justera den önskade rumstemperaturen.

1 Gå till [1]: Rum.
1Rum

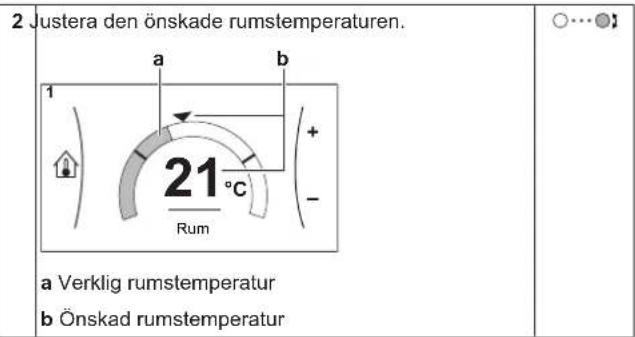

2 Justera den önskade rumstemperaturen. a Verklig rumstemperatur b Önskad rumstemperatur

Om schemaläggning är aktiverad efter ändring av önskad rumstemperatur

• Temperaturen förblir densamma så länge det inte finns någon schemalagd åtgärd.
• Den önskade rumstemperaturen återställs till sitt schemalagda värde när en schemalagd åtgård inträffar.

Du kan undvika schemalagt beteende genom att (tillfälligt) stänga av schemaläggning.

Hur du sätter på eller stänger av schemaläggning för rumstemperatur

1 Ga till [1.1]: Rum > Scheman.	_n ·s
2 Välj Nej.	_n ·s

3.4.3 För att ändra den önskade utvattentemperaturen

INFORMATION

Utvattnet är det vatten som flödar till värmegivarna. Den önskade utvattentemperaturen ställs in av din installatör efter typen av värmegivare. Justera bara utvattentemperaturens inställningar vid problem.

Du kan använda skärmen för inställningsläge för framledningstemperatur för att avläsa och justera den önskade framledningstemperaturen.

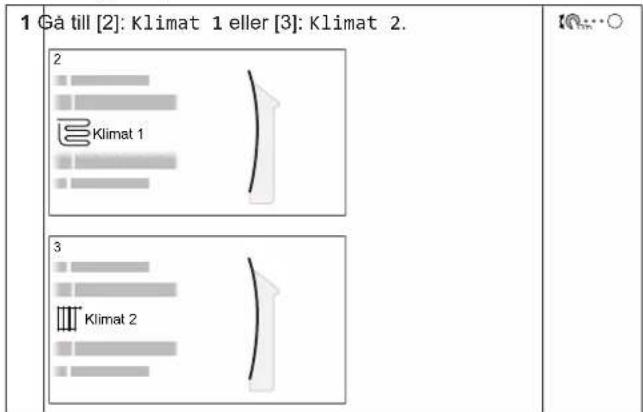

1 Gå till [2]: Klimat 1 eller [3]: Klimat 2. 2 Klimat 1 3 Klimat 2

2 Justera önskad framledningstemperatur.

2 a b + - 35°c Klimat 1

3 III a b 45°c Klimat 2 + - -

a Verklig framledningstemperatur
b Önskad framledningstemperatur

3.5 Hushållsvarmvattenkontroll

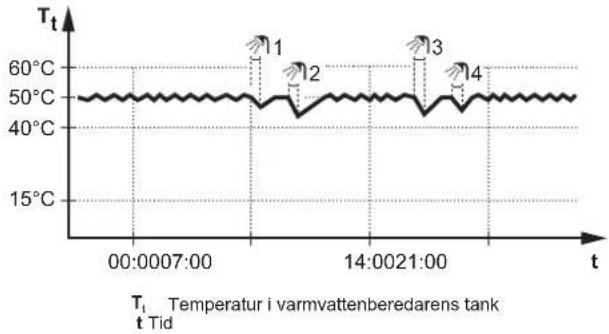

3.5.1 Återuppvärmningsläge

I återuppvärmningsläget kommer varmvattenberedaren kontinuerligt att värmas upp till den temperatur som visas på startskärmen (t.ex: 50°C) när temperaturen sjunker under ett visst värde.

INFORMATION

Risk för bristande kapacitet för rumsuppvärmning om varmvattenberedaren saknar elpatron: Om varmvattenberedaren värms upp ofta eller rumsuppvärmning/-kylning sker under lång tid kommer ett avbrott att ske när du väljer följande:

Varmvattenberedare > Uppvärmningslogik > End. återvärm..

INFORMATION

Om varmvattentanken står i läge återuppvärmning finns det stor risk för försämrad kapacitet/komfort. Om återuppvärmning sker ofta blir det längre avbrott i kapacitet/komfort vid rumsuppvärmning/kylning.

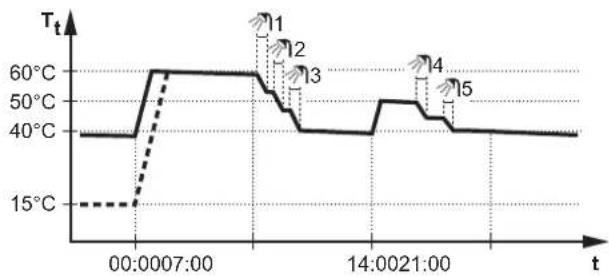

3.5.2 Schemalagt läge

I det schemalagda läget kommer varmvattenberedarens tank att producera varmvatten enligt ett schema. Bästa tiden för att låta tanken producera varmvatten är på natten eftersom behovet av rumsuppvärmning då är lägre.

Exempel:

T, Temperatur i varmvattenberedarens tank t Tid

• Till en början är varmvattenberedartemperaturen den samma som varmvattnets temperatur som flödar till varmvattenberedaren (t.ex.: 15°C).
• KI 00:00 är varmvattenberedaren inställd för att värma upp vattnet till ett förinställt värde (t.ex.: Komfort = 60°C).
• På morgonen använder du varmvattnet och varmvattenberedarens temperatur sänks.
• KI 14:00 är varmvattenberedaren inställd för att värma upp vattnet till ett förinställt värde (t.ex.: Ekonomi = 50°C). Det finns nu varmvatten igen.
• På eftermiddagen och kvällen använder du varmvattnet igen och varmvattenberedarens temperatur sänks igen.
• KI. 00:00 nästa dag upprepas cykeln.

3.5.3 Schemalagt läge + återuppvärmningsläge

I schemalagt läge + återuppvärmningsläge är styrningen av varmvattenberedaren densamma som i schemalagt läge. Men när varmvattenberedarens temperatur sjunker under ett förinställt värde (=återuppvärmningstemperatur – hysteresvärde, till exempel: 35°C), värms varmvattenberedaren upp tills börvärdet för återuppvärmningen uppnås (till exempel: 45°C). På så vis finns alltid en viss minimimängd av tappvarmvatten tillgängligt.

Exempel:

3.5.4 Använda kraftfull drift av varmvattenberedaren

Om kraftfull drift

Kraftfull drift (värmepump + elpatron i 30 minuter) gör det möjligt att värma upp beredaren med hjälp av reservvärmare eller elpatron. Använd detta läge under dagar då det går åt mer varmvatten än normalt.

Hur du kontrollerar om kraftfull drift är aktiv

Om visas på startskärmen är kraftfull drift aktiv.

Aktivera eller inaktivera Kraftfull drift (värmepump + elpatron i 30 minuter) på följande sätt:

1	Gå till [5.1]: Varmvattenberedare > Kraftfull drift (värmepump + elpatron i 30 minuter)
2	Placera kraftfull drift i läge Av eller På.

Användningsexempel: Du behöver mer varmvatten omedelbart

Du befinner dig i följande situation:

- Du har redan använt det mesta av ditt varmvatten.

- Du kan inte vänta tills nästa schemalagda åtgärd för att värma upp varmvattenberedaren.

Då kan du aktivera kraftfull drift. Varmvattenberedare börjar värma upp vattnet till Komfort-temperaturen.

INFORMATION

När kraftfull drift är aktiv är risken för problemen med försämrad kapacitet/komfort vid rumsuppvärmning/kylning stor. Om en större mängd varmvatten används kan det inträffa att det blir längre avbrott i kapacitet/komfort vid rumsuppvärmning/kylning.

3.6 Avancerad användning

Mängden av information du kan avläsa och redigera i menystrukturen beror på din användarbehörighetsnivå:

- Slutanvändare: Standardläge

- Avancerad slutanvändare: Du kan avläsa och redigera mer information

För att ändra användarbehörighetsnivå

Du kan ändra användarbehörighetsnivån på följande sätt:

1 Gå till [B]: Behörighetsnivå.
2 Ange gällande pinkod för användarbehörighetsnivån. —
·Bläddra igenom listan med siffror och ändra den valda siffran.	○····○
·Flytta markören från vänster till höger.	○····○
·Bekräfta pinkoden och fortsätt.	○····○

PIN-kod för användare

PIN-koden för Slutanvändare är 0000.

Slutanvändare 0000

PIN-kod för avancerad användare

PIN-koden för Avancerad slutanvändare är 1234. Nu visas fler menyposter för användaren.

Avancerad slutanvändare 1234

3.7 Schemaskärm: Exempel

Det här exemplet visar hur ett rumstemperaturschema ställs in för uppvärmning av huvudzonen.

INFORMATION

Procedurerna för att ställa in andra scheman är likartade.

Ställa in ett schema: översikt

Exempel: Du vill programmera följande schema:

Användardef. 1 mån tis ons lor fre lår sön

Nödvändigt: Rumstemperaturschemat är endast tillgängligt om rumstermostatkontrollen är aktiv. Om framledningsvattentemperaturens kontroll är aktiv kan du programmera huvudzonens schema istället.

1 Gå till schemat.
2 (valfritt) Rensa innehållet för hela veckans schema eller innehållet för ett valt dagschema.
3 Programmera schemat för mändag.
4 Kopiera schemat till de andra veckodagarna.
5 Programmera schemat för lördag och kopiera det till söndag.
6 Ge schemat ett namn.

För att gå till schemat

1 Gå till [1.1]: Rum > Scheman.	I_m ·s
2 Ställ in schemaläggningen på Ja.	I_m ·s
3 Gå till [1.2]: Rum > Schema värme.	I_m ·s

Rensa innehållet för veckans schema

1 Välj det aktuella schemats namn.	[IMAGE]
2 Välj Radera.	[IMAGE]
3 Välj OK för att bekräfta.	[IMAGE]

Rensa innehållet för ett dagschema

1 Välj den dag du vill rensa innehålet för. Till exempel fredag	Användardef. 1män tis ons tor fre lör sön
2 Välj Radera.	Radera Redigera Kopiera
3 Välj OK för att bekräfta.	Räm...○

För att programmera schemat för måndag

1 Välj måndag.		[IMAGE]
2 Välj Redigera.		[IMAGE]
3 Använd det vänstra vredet för att välja en post och redigera posten med det högra vredet. Du kan programmera upp till 6 åtgärder per dag. I stapeln har en hög temperatur en mörkare färg än en låg temperatur.		[IMAGE]
4 Bekräfta ändringarna.Resultat: Schemat för måndag är bestämt. Värdet för den senaste åtgården är giltigt tills nästa programmerade åtgård. I detta exempel är måndag den första dagen du programmerade. Den senast programmerade åtgården är däremot giltig fram till den första åtgården nästa måndag.		[IMAGE]

För att kopiera schemat till de andra veckodagarna

1 Välj måndag.	[Qm···○
2 Välj Kopiera.Resultat: Bredvid den kopierade dagen visas "C".	[Qm···○
3 Välj tisdag.	[Qm···○
4 Välj Klistra in.Resultat:	[Qm···○
5 Upprepa denna åtgård för alla övriga veckodagar.	—

För att programmera schemat för lördag och kopiera det till söndag

1 Välj lördag.	[IMAGE]
2 Välj Redigera.	[IMAGE]
3 Använd det vänstra vredet för att välja en post och redigera posten med det högra vredet.	[IMAGE]
4 Bekräfta ändringarna.	[IMAGE]
5 Välj lördag.	[IMAGE]
6 Välj Kopiera.	[IMAGE]

3 Drift

7 Välj söndag.		###
8 Välj Klistra in.Resultat:		###

För att döpa om schemat

1 Välj det aktuella schemats namn.	[IMAGE]
2 Välj Döpa om.	[IMAGE]
3 (alternativ) För att radera namnet för aktuellt schema, söker du genom teckenlistan tills ← visas, tryck sedan för att ta bort föregående tecken.Upprepa för varje tecken i namnet på schemat.	○⋯○↓
4 Bläddra igenom teckenlistan och bekräfta det valda tecknet för att namnge aktuellt schema. Namnet på schemat kan innehålla upp till 15 tecken.	○⋯○↓
5 Bekräfta det nya namnet.	[IMAGE]

INFORMATION

Alla scheman kan inte döpas om.

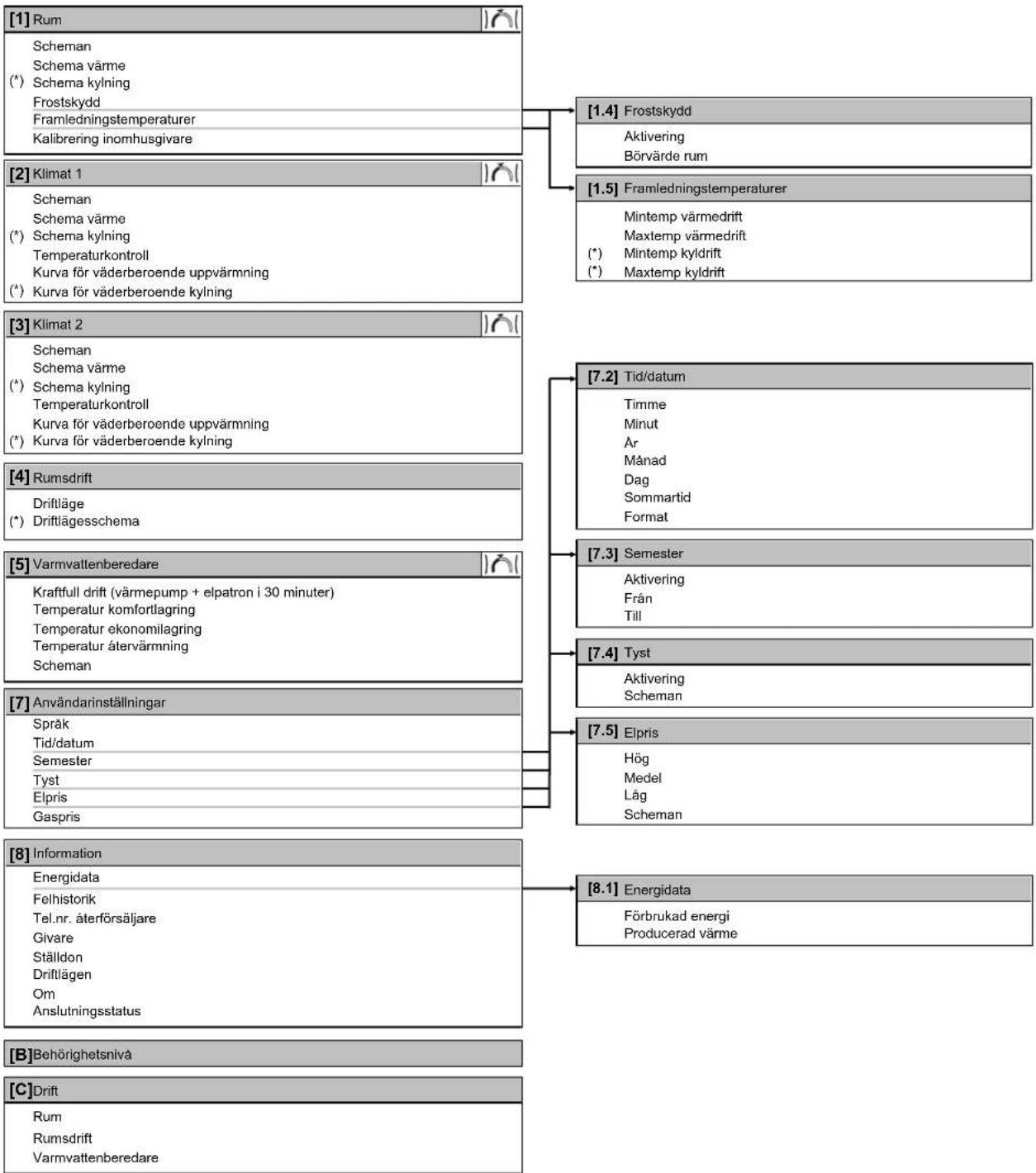

3.8 Menystruktur: översikt över användarinställningarna

    H["[2"] Klimat 1] --> I["Scheman"]
    H --> J["Schema värme"]
    H --> K["(*) Schema kyning"]
    H --> L["Temperaturkontroll"]
    H --> M["Kurva för väderberoende uppvärmning"]
    H --> N["(*) Kurva för väderberoende kyning"]

    O["[3"] Klimat 2] --> P["Scheman"]
    O --> Q["Schema värme"]
    O --> R["(*) Schema kyning"]
    O --> S["Temperaturkontroll"]
    O --> T["Kurva för väderberoende uppvärmning"]
    O --> U["(*) Kurva för väderberoende kyning"]

    V["[4"] Rumsdrift] --> W["Driftläge"]
    V --> X["(*) Driftlägesschema"]

    Y["[5"] Varmvattenberedare] --> Z["Kraftfull drift (värmepump + elpatron i 30 minuter)"]
    Y --> AA["Temperatur komfortlagring"]
    Y --> AB["Temperatur ekonomilagring"]
    Y --> AC["Temperatur återvärmning"]
    Y --> AD["Scheman"]

    AE["[7"] Användarinställningar] --> AF["Språk"]
    AE --> AG["Tid/datum"]
    AE --> AH["Semester"]
    AE --> AI["Tyst"]
    AE --> AJ["Elpris"]
    AE --> AK["Gaspris"]

    AL["[8"] Information] --> AM["Energidata"]
    AL --> AN["Felhistorik"]
    AL --> AO["Tel.nr. återförsäljare"]
    AL --> AP["Givare"]
    AL --> AQ["Ställdon"]
    AL --> AR["Driftlägen"]
    AL --> AS["Om"]
    AL --> AT["Anslutningsstatus"]

    AU["[C"] Drift] --> AV["Rum"]
    AU --> AW["Rumsdrift"]
    AU --> AX["Varmvattenberedare"]

    A --> A1["[1.4"] Frostskydd]
    A --> A2["Aktivering"]
    A --> A3["Börvärde rum"]

    H --> H1["[1.5"] Framledningstemperaturer]
    H --> H2["Mintemp värmedrift"]
    H --> H3["Maxtemp värmedrift"]
    H --> H4["(*) Mintemp kyldrift"]
    H --> H5["(*) Maxtemp kyldrift"]

    V --> V1["[7.2"] Tid/datum]
    V --> V2["Timme"]
    V --> V3["Minut"]
    V --> V4["Ar"]
    V --> V5["Månad"]
    V --> V6["Dag"]
    V --> V7["Sommartid"]
    V --> V8["Format"]

    W --> W1["[7.3"] Semester]
    W --> W2["Aktivering"]
    W --> W3["Från"]
    W --> W4["Till"]

    X --> X1["[7.4"] Tyst]
    X --> X2["Aktivering"]
    X --> X3["Scheman"]

    Y --> Y1["[7.5"] Elpris]
    Y --> Y2["Hög"]
    Y --> Y3["Medel"]
    Y --> Y4["Låg"]
    Y --> Y5["Scheman"]

    AU --> AU1["[8.1"] Energidata]
    AU --> AU2["Förbrukad energi"]
    AU --> AU3["Producerad värme"]

    AL --> AL1

Inställningsskärm

(*) Gäller endast för reversibla modeller eller för modeller för endast uppvärmning+konverteringssats

INFORMATION

Inställningarna kommer att vara synliga/dolda beroende på de valda installatörsinställningarna och typen av enhet.

3.9 Installörsinställningar: Tabeller som ska fyllas i av installatören

3.9.1 Konfigurationsguiden

Inställning Fyll i...
System
	Typ av inomhusenhet (skrivskyddad)
	Elpatronstyp [9.3.1]
	Varmvatten [9.2.1]
	Nöddrift [9.5]
	Antal klimat [4.4]
Elpatron
	Spänning [9.3.2]
	Konfiguration [9.3.3]
	Kapacitet steg 1 [9.3.4]
	Ytterligare kapacitet steg 2 [9.3.5] (om tillämpligt)
Klimat 1
	Typ av värmeavgivare [2.7]
	Styrlogik [2.9]
	Temperaturkontroll [2.4]
	Scheman [2.1]
Klimat 2 (endast om [4.4] = 1)
	Typ av värmeavgivare [3.7]
	Styrlogik (skrivskyddad) [3.9]
	Temperaturkontroll [3.4]
	Scheman [3.1]
Varmvattenberedare
	Uppvärmningslogik [5.6]
	Temperatur komfortlagring [5.2]
	Temperatur ekonomilagring [5.3]
	Temperatur ätervärmning [5.4]

3.9.2 Inställningsmeny

Inställning Fyll i...
Klimat 1
	Termostat typ [2.A]
Klimat 2 (om tillämpligt)
	Termostat typ [3.A]
Information
	Tel.nr. återförsäljare [8.3]

4 Tips för energibesparing

Tips om rumstemperaturen

• Se till att ALDRIG ställa in önskad rumstemperatur för högt (i uppvärmningsläge) eller för lågt (i kylläge) utan ENDAST efter dina aktuella behov. Varje grad som sparas kan spara upp till 6% av uppvärmnings-/kylningskostnaderna.

• Öka/minska INTE den önskade rumstemperaturen för att snabba på uppvärmningen/nedkylningen av rummet. Rummet kommer INTE att värmas upp/kylas ner snabbare.

• När din systemlayout innehåller långsamma värmegivare (t.ex. golvvärme), undvik stora fluktuationer av den önskade rumstemperaturen och låt INTE rumstemperaturen sjunka för lägt/stiga för högt. Det kommer att kräva mer tid och energi för att värma upp/kyla ner rummet igen.

• Använd ett veckoschema för dina vanliga rumsuppvärmningseller kylningsbehov. Om det är nödvändigt, kan du lätt avvika från schemat:
• För kortare perioder: Du kan äsidosätta den schemalagda rumstemperaturen fram tills nästa schemalagda åtgård. Exempel: När du har en fest eller när du går hemifrån ett par timmar.
• För längre perioder: Du kan använda semesterläget.

Råd om varmvattenberedaren

• Använd ett veckoschema för dina vanliga varmvattenbehov (endast i schemalagt läge).
• Ställ in så att varmvattenberedaren värms upp till ett förinställt värde (Komfort = högre varmvattenberedartemperatur) under natten, eftersom uppvärmningsbehovet är mindre.
• Om det inte är tillräckligt att värma upp varmvattenberedaren en gång om natten, kan du ställa så att varmvattenberedaren värms upp igen till ett förinställt värde (Ekonomi = lägre varmvattenberedartemperatur) under dagen.
• Se till att den önskade varmvattenberedartemperaturen INTE är för hög. Exempel: Sänk varmvattenberedartemperaturen, efter installationen, dagligen med 1°C och kontrollera om du fortfarande ha tillräckligt med varmvatten.
• Ställ in sp att tappvarmvattenpumpen endast sätts PÅ under tidpunkter på dagen då omedelbart varmvatten är nödvändigt. Exempel: På morgonen och kvällen.

5 Underhåll och service

5.1 Översikt: Underhåll och service

Installatören måste utföra underhåll varje år. Du finner kontakt-/supportnumret via användargränssnittet.

Som slutanvändare måste du:

• Håll området omkring enheten rent.
• Hålla användargränssnittet rent med en mjuk och fuktig trasa. INTE använda några rengöringsmedel.
• Kontrollera regelbundet att vattentrycket är över 1 bar.

Köldmedium

Den här produkten innehåller fluorerade växthusgaser. Lät INTE gaserna komma ut i atmosfären.

Köldmediumtyp: R32

Växthuseffektpåverkan (GWP): 675

NOTERING

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av enheten indikeras både i vikt och motsvarande mängd CO₂.

Formel för beräkning av motsvarande mängd CO₂ i ton: GWP-värde för köldmedium × total mängd påfyllt köldmedium [i kg]/1000

Kontakta din installatör för mer information.

WARNING: BRANDFARLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

WARNING

Utrustningen ska förvaras i ett rum utan antändningskållor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

WARNING

• Punktera EJ och bränn EJ komponenter i köldmediumcykeln.
• Använd INGA rengöringsmedel eller andra metoder för att påskynda avfrostningsprocessen än de som rekommenderas av tillverkaren.
• Observera att köldmediet i systemet är luktfritt.

WARNING

Köldmedium i enheten är brandfarligt men läcker i normala fall INTE. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i eldsvåda eller att en skadlig gas avges.

Stäng av alla uppvärmningsenheter med öppen läga, ventilera rummet och kontakta leverantören av enheten.

Använd INTE enheten förrän en servicetekniker slutfört reparationen av den del där köldmediumläckan uppstätt.

5.2 För att hitta kontakt-/supportnumret

1

Gå till [8.3]: Information > Tel.nr.återförsäljare.

6 Felsökning

Kontakt

För symptomen som listas här nedan kan du försöka lösa problemet själv. Kontakta din installatör för alla andra problem. Du finner kontakt-/supportnumret via användargränssnittet.

6.1 För att visa hjälptexten i händelse av en felfunktion

Vid en felfunktion visas följande på startskärmen, beroende på allvarlighetsgrad:

Du kan få en kort och en lång beskrivning av felfunktionen på följande sätt:

1 Tryck på det vänstra vredet för att öppna huvudmenyn och gå till Larm.Resultat: En kort beskrivning av felet visas tillsammans med felkoden på skärmen.	###
2 Tryck på på felskärmen.Resultat: En lång beskrivning av felet visas på skärmen.	?

6.2 Symptom: Du känner dig för kall (varm) i ditt vardagsrum

Trolig orsak	Korrigerande åtgård
Den önskade rumstemperaturen är för låg (hög).	Höj (sänk) den önskade rumstemperaturen. Se "För att ändra den önskade rumstemperaturen" [▶ 118].Om problemet återinträffar dagligen, gör en av följande:• Höj (sänk) rumstemperaturens förvalda värde. Se användarens referenshandbok.• Justera rumstemperaturens schema. Se "3.7 Schemaskärm: Exempel" [▶ 120].
Den önskade rumstemperaturen uppnås inte.	Höj den önskade framledningstemperaturen i enlighet med typen av värmegivare. Se "För att ändra den önskade utvattentemperaturen" [▶ 118].
Den väderberoende kurvan är inte inställd på rätt sätt.	Justera den väderberoende kurvan. Se användarens referenshandbok.

6.3 Symptom: Tappvarmvattnet är för kallt

Trolig orsak	Korrigerande åtgård
Du gjorde slut på tappvarmvattnet på grund av ovanligt hög förbrukning.	Om du omedelbart behöver tappvarmvatten kan du aktivera läget Kraftfull drift (värmepump + elpatron i 30 minuter) för varmvattenberedaren. Dock förbrukar detta extra energi. Se "Använda kraftfull drift av varmvattenberedaren" [▶ 120]. Om problemen återinträffar dagligen, gör en av följande:Höj det förinställda värdet för varmvattenberedarens temperatur. Se användarens referenshandbok.Justera varmvattenberedarens temperaturschema.Exempel: Ställ in för att ytterligare värma upp varmvattenberedaren till ett förinställt värde (Temperatur ekonomilagring = lägre varmvattenberedartemperatur) under dagen.Se "3.7 Schemaskärm: Exempel" [▶ 120].
Den önskade varmvattenberedartemperaturen är för låg.

Om värmepumpen slutar fungera kan reservvärmaren och/eller elpatronen fungera som en nödvärmare och antingen automatiskt eller manuellt ta över värmelasten.

• När automatisk nöddrift är inställd på Automatisk och fel på värmepump inträffar:
• För EHVH/X: Reservvärmaren tar över värmelasten och varmvattenproduktionen automatiskt
• För EHBH/X: Reservvärmaren tar över värmelasten automatiskt och elpatronen i extratanken tar automatiskt över produktionen av tappvarmvatten.
• När automatisk nöddrift är inställd på Manuell och värmepumpen slutar fungera, kommer produktionen av tappvarmvatten och rumsuppvärmningen att stoppas och måste återstartas manuellt via användargränssnittet. För att återuppta driften manuellt går du in på huvudmenyskärmen Larm, där användargränssnittet kommer att be dig bekräfta om reservvärmaren och/eller elpatronen kan ta över värmelasten eller inte.

När värmepumpen slutar fungera kommer eller attvisas på användargränssnittet.

Trolig orsak Korrigerande åtgård
Värmepumpen är skadad.	Se "6.1 För att visa hjälptexten i händelse av en felfunktion" [▶ 125].

INFORMATION

När reservvärmaren eller elpatronen tar över värmelasten kommer elförbrukningen att stiga märkbart.

6.5 Symptom: Det hörs gurglande ljud från systemet efter driftsättning

Trolig orsak Korrigerande åtgård
Det finns luft i systemet.	Lufta systemet.(a)
Olika felfunktioner.	Kontrollera om ⚙ eller ⚠ visas på användargränssnittets startskärm. Se "6.1 För att visa hjälptexten i händelse av en felfunktion" [▶ 125] för mer information om felfunktionen.

^(a) Vi rekommenderar att luftning sker med enhetens luftningsfunktion (bör utföras av installatören). Var uppmärksam på följande om luftning sker från värmegivarna eller uppsamlarna:

WARNING

Lufta värmegivare eller uppsamlare. Innan du luftar värmegivare eller uppsamlare bör du kontrollera om eller 🔒 visas på användargränssnittets startskärm.

• Om inte kan luftningen påbörjas omedelbart.
• Om det gör det bör du se till att det rum där luftningen ska sker är tillräckligt ventilerat. Anledning: Köldmedie kan läcka i vattenkretsen och vidare in i rummet när luftning sker från värmegivare och uppsamlare.

7 Kassering

NOTERING

Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning. Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning.

8 Ordlista

TVV = tappvarmvatten

Varmvatten som används i alla typer av hus för hushållsändamål.

LWT = utvattentemperatur

Vattentemperatur vid enhetens vattenutlopp.

Innholdsfortegnelse

1 Om dette dokumentet 127

2 Om systemet 128

2.1 Komponenter i et typisk systemoppsett.... 128

3 Drift 128

3.5 Kontroll av husholdningsvarmtvann 133

3.5.1 Gjenoppvarmingsmodus.... 133

3.5.2 Planlagt modus 133

Slå av tidsplanen for romtemperatur

1 Gà til [1.1]: Rom > Tidsplan.	###...○
2 Velg Nei.	###...○

3.5 Kontroll av husholdningsvarmtvann

3.5.1 Gjenoppvarmingsmodus

I gjenoppvarmingsmodus varmes husholdningsvarmtvannstanken opp kontinuerlig til tanktemperaturen på hjem-skjermen (eksempel: 50°C) när temperaturen synker under en viss verdi.

- Du har allerede forbrukt mesteparten av husholdningsvarmtvannet.

Tips om romtemperatur
