BRUKSANVISNING FTXL20G2V1B DAIKIN

Säkerhetsföreskrifter 2

Delarnas benämningar.... 4

Förberedelser för manövrering.... 7

ANVÄNDNING

Ändring av luftflödesriktning 12

Komfortabelt luftflöde och INTELLIGENT

EYE-funktion 14

Högeffektsdrift 17

Drift med ljuddämpad utomhusenhet ...... 18

Ekonomisk drift 19

Timerfunktioner 20

Användning av veckotimer 22

SKÖTSEL

Skötsel och rengöring 27

FELSÖKNING

Felsökning.... 30

Säkerhetsföreskrifter

• Förvara denna bruksanvisning så att användare lätt kan hitta den.
• Läs föreskrifterna i denna bruksanvisning noggrant innan enheten används.
• Säkerhetsföreskrifter i denna bruksanvisning är indelade i rubrikerna WARNING! och FÖRSIKTIGT!. Båda rubriker innehåller viktig information gällande säkerhet. Var noga med att iaktta alla säkerhetsföreskrifter.

WARNING!

Underlåtenhet att följa dessa anvisningar korrekt kan resultera i personskada eller dödsfall.

FÖRSIKTIGT!

Underlåtenhet att iaktta dessa anvisningar korrekt kan resultera i egendomsskada eller personskada, som beroende på omständigheter kan vara allvarliga.

Prova aldrig detta! Var noga med att följa anvisningarna.

Var noga med att upprätta en jordanslutning.

Blöt aldrig ner luftkonditioneringen eller fjärrkontrollen med vatten.

Vidrör aldrig luftkonditioneringen eller fjärrkontrollen med våta händer.

- Förvara denna bruksanvisning på ett lämpligt ställe för att kunna använda den som referens efter att den har lästs. Se till att även överlämna bruksanvisningen, om utrustningen övertas av en ny användare.

WARNING!

- Använd inte enheten om skadliga, däribland brandfarliga eller frätande, gaser upptäcks i närheten av enheten, eftersom det medför risk för eldsvåda, explosion eller kroppsskada.

- Tänk på att långvarig direktexponering för kall eller varm luft från luftkonditioneringen eller för luft som är för kall eller för varm kan vara skadligt för en människas fysiska kondition och hälsa.

- För inte in någonting, såsom stänger, fingrar etc., i luftintaget eller luftutloppet. Kontakt med luftkonditioneringens snabbroterande fläktblad kan resultera i funktionsfel/skada på produkten eller kroppsskada.

- Försök inte själv reparera, demontera, ominstallera eller modifiera luftkonditioneringen, eftersom det kan resultera i vattenläckage, elektriska stötar eller brandfara.

- Använd inte lättantändlig sprej i närheten av luftkonditioneringen, eftersom det kan resultera i eldsvåda.

- Tänk på brandfaran i händelse av köldmedieläckage. Om luftkonditioneringen inte fungerar som den ska, d.v.s. inte genererar kall eller varm luft, kan det bero på köldmedieläckage. Kontakta återförsäljaren angående hjälp. Köldmediet inuti luftkonditioneringen är säkert och läcker normalt inte.

I händelse av läckage kan kontakt med en brännare, ett värmeelement eller en spis emellertid resultera i alstring av skadlig gas. Upphör i så fall att använda luftkonditioneringen tills en kvalificerad reparatör bekräftat att läckan är reparerad.

- Försök inte själv installera eller reparera luftkonditioneringen. Felaktigt tillvägagångssätt kan resultera i vattenläckage, elektriska stötar eller brandfara. Kontakta din lokala återförsäljare eller en kvalificerad fackman angående installations- eller underhållsarbete.

- Om ett funktionsfel på luftkonditioneringen inträffar (den avger brandlukt etc.), så slå av strömmen till enheten och kontakta en lokal återförsäljare. Fortsatt drift under sådana förhållanden kan resultera i fel, elektriska stötar eller brandfara.

- Var noga med att installera en jordfelsbrytare. Underlåtenhet att installera en jordfelsbrytare kan resultera i elektriska stötar eller eldsvåda.

- Var noga med att jorda enheten. Jorda inte enheten till en gas- eller vattenledning, en åskledare eller en telefonjordkabel. Undermålig jordning kan resultera i elektriska stötar.

FÖRSIKTIGT!

- Använd inte luftkonditioneringen till andra ändamål än det den är avsedd för. Använd inte luftkonditioneringen till att kyla precisionsinstrument, livsmedel, plantor, djur eller konstföremål, eftersom det kan ha negativ påverkan på det aktuella objektets prestanda, kvalitet och/eller livslängd.

- Utsätt inte plantor eller djur för direkt luftflöde från enheten, eftersom det kan ha negativa effekter.

• Placera inte en apparat med en eldslåga på en plats som utsätts för luftflödet från enheten, eftersom förbränningen hos apparatens brännare då kan försämras.
• Blockera inte luftintag eller luftutlopp. Försämrat luftflöde kan resultera i bristfällig prestanda eller problem.
• Sitt inte på en inomhus- eller utomhusenhet, placera inget föremål på en enhet och dra inte i en enhet. Det kan leda till att enheten ifråga faller omkull eller ramlar ner, vilket kan resultera i kroppsskada eller funktionsfel/skada på produkten.
• Placera inte fuktkänsliga föremål direkt under en inomhus- eller utomhusenhet. Under vissa förhållanden kan kondensation på huvudenhet eller köldmedierör, luftfiltersmuts eller dräneringsblockering orsaka droppande, som resulterar i förorening av eller fel på föremålet ifråga.
• Kontrollera efter långvarig användning förekomsten av eventuella skador på enhetens ställning eller montering. Om sådant lämnas i skadat tillständ kan enheten falla ner och orsaka kroppsskada.
• Vidrör inte luftintaget eller aluminiumfenorna på en inomhus- eller utomhusenhet för att undvika kroppsskada.
• Apparaten är inte avsedd att användas av ensamma småbarn eller sjukliga personer. Det kan orsaka försämrade kroppsfunktioner och hälsoskador.
• Barn bör hållas under uppsikt för att se till att de inte leker med enheten eller dess fjärrkontroll. Oavsiktlig manövrering av ett barn kan resultera i försämrade kroppsfunktioner och hälsoskador.

- Se till att rummet är ordentligt ventilerat för att undvika syrebrist, om en brännare eller liknande utrustning används i samma rum som luftkonditioneringen.

- Var noga med att stoppa driften, slå av brytaren eller koppla loss nätkabeln före rengöring. Annars finns det risk för elektriska stötar och kroppsskada.

- Anslut luftkonditioneringen enbart till specificerad strömkrets för strömförsörjning. Annan strömförsörjning än den som specificeras kan resultera i elektriska stötar, överhettning och eldsvåda.

- Dra dräneringsslangen på ett sätt som sörjer för god dränering. Dålig dränering kan orsaka vätning av byggnad, möbler etc.

- Placera inga föremål i utomhusenhetens omedelbara närhet och låt inte löv eller annat skräp samlas runt enheten. Löv utgör en grogrund för smådjur som kan ta sig in i enheten. Väl inne i enheten kan sådana smådjur orsaka funktionsfel, rökutveckling eller eldsvåda vid kontakt med elektriska delar.

- Placera inga föremål i närheten av inomhusenheten. Det kan medföra negativ påverkan på prestanda, produktkvalitet och luftkonditioneringens livslängd.

- Manövrera inte luftkonditioneringen med våta händer, eftersom det kan orsaka elektriska stötar.

- Tvätta inte luftkonditioneringen med vatten, eftersom det kan resultera i elektriska stötar eller eldsvåda.

- Placera inte behållare med vatten (blomvaser etc.) ovanför enheten, eftersom det kan resultera i elektriska stötar eller brandfara.

Installationsplats.

Rådgör med återförsäljaren angående installation av luftkonditioneringen i följande typer av miljöer.

• Platser med flottig omgivning eller där ånga eller sot uppstår.
• Salthaltiga miljöer, såsom i kustområden.
• Platser där svavelgas uppstår, såsom vid varma källor.
• Platser där snö kan blockera utomhusenheten.

Dräneringsvattnet från utomhusenheten måste uttömmas till en plats med god dränering.

Undvikande av bullerstörningar för grannar.

■Välj en lämplig installationsplats enligt följande.

• En plats som är tillräckligt stadig för att klara av enhetens tyngd och som inte förstärker driftljud och vibrationer.
• En plats där luft från utomhusenheten eller driftbuller inte orsakar någon olägenhet för grannar.

Elektriskt arbete.

- Var noga med att använda en separat strömkrets för strömförsörjning av luftkonditioneringen.

- En flyttning av luftkonditioneringen kräver speciella kunskaper och färdigheter. Kontakta återförsäljaren, om luftkonditioneringen behöver flyttas till följd av flytt eller ombyggnation.

Delarnas benämningar

Inomhusenhet

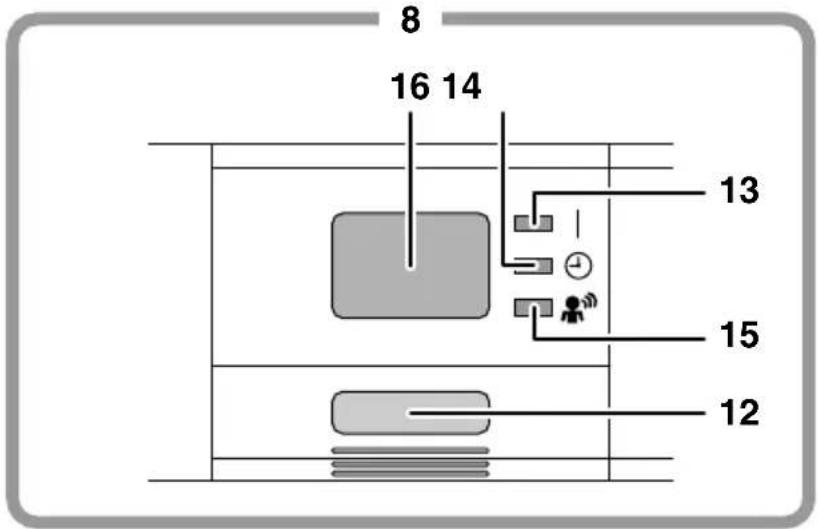

1 2 3 4 5 7 91110 6 8

8 16 14 13 15 12

■ Utomhusenhet

Klass 20/25 Klass 35

17 18 19 20 21

17 21 18 19 20

Inomhusenhet

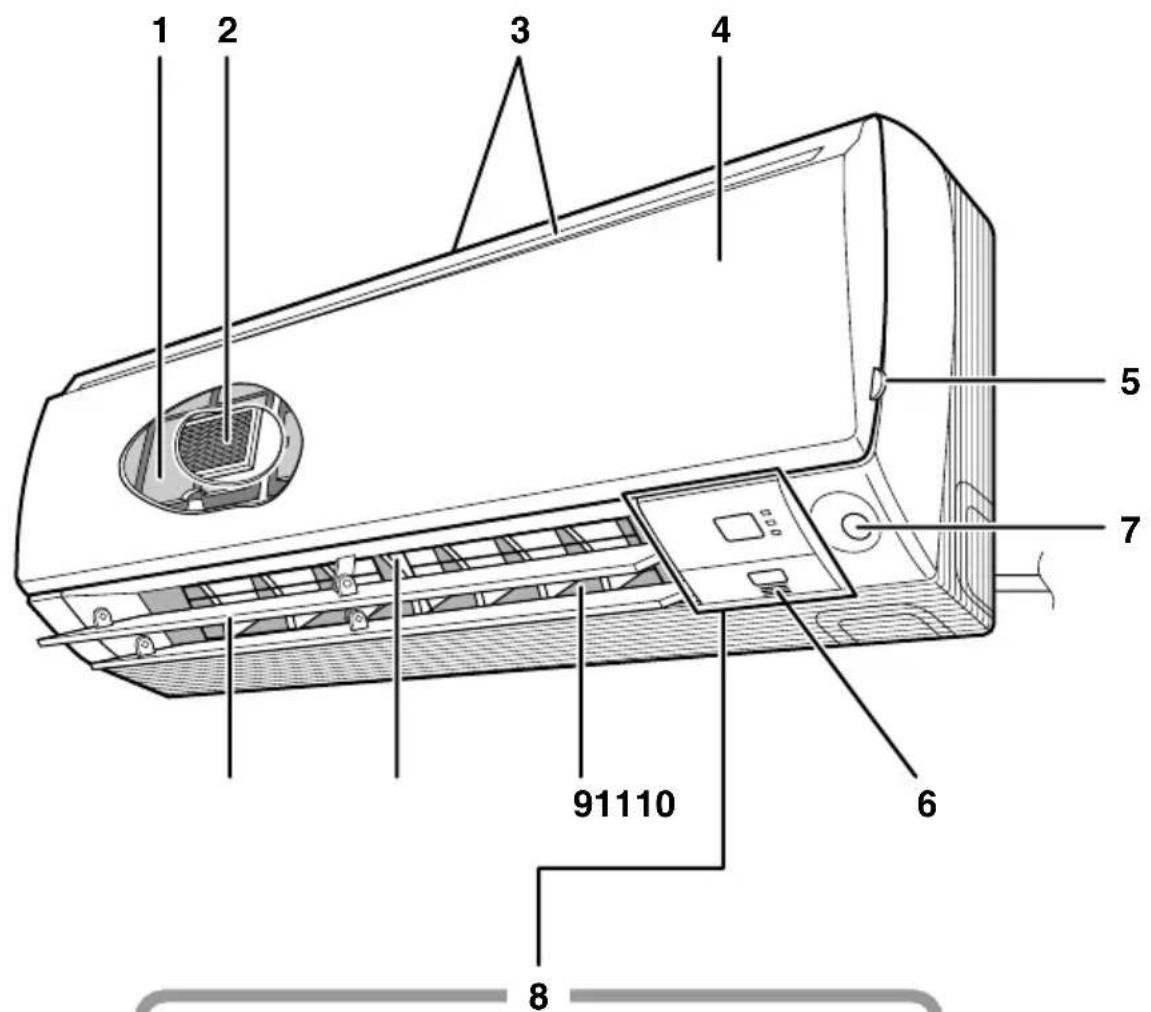

1. Luftfilter
2. Fotokatalytiskt luftreningsfilter med titanapatit:

1. Luftintag
2. Frontpanel
3. Tunga (för öppning av frontpanel)
4. Rumstemperatursensor:

- Här avkänns lufttemperaturen runt enheten.

1. INTELLIGENT EYE-sensor: (s. 14.)
2. Teckenfönster

3. Luftutlopp

4. Klaffar (horisontella blad): (s. 12.)

5. Spjälor (vertikala blad):

- Spjälorna sitter på insidan av luftutloppet. (s. 12.)

1. Omkopplare för på/avslagning av inomhusenhet (ON/OFF): (s. 10.)

- Tryck en gång på denna omkopplare för att starta driften.

Tryck en gång till för att stoppa driften.

- Arbetsläget är inställt enligt följande tabell.

Läge	Temperaturin-ställning	Luftflödesin-ställning
Auto	25°C	Auto

- Denna omkopplare kan användas när fjärrkontrollen inte är tillgänglig.

1. Driftlampa (grön)
2. Timerlampa (gul): (s. 20.)
3. INTELLIGENT EYE-lampa (grön): (s.14.)

4. Signalmottagare:

5. Här tas signaler från fjärrkontrollen emot.

6. Vid mottagning av en signal avges ett kort pipljud.

7. Driftstart ...... pip-pip

8. Inställningsändring ... pip
9. Driftavstängning ..... piiiip

■ Utomhusenhet

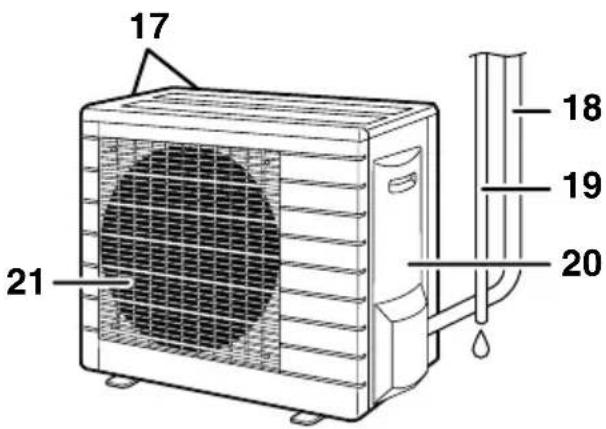

1. Luftintag: (på sidan och baksidan)
2. Köldmedierör och förbindelsekabel

3. Dräneringsslang

4. Jordkoppling:

5. Kopplingen finns innanför detta skydd.
6. Luftutlopp

■ Fjärrkontroll

DAIKIN ON 88 STD A A A A A WEEKLY ON 28:88 MONTUEWED OFF THUFRI 8 ON 38:88c SATSUN FAN ON/OFF POWERFUL TEMP

1. Signalsändare:

- Här sänds signaler till inomhusenheten.

2. Teckenfönster:

- Här visas aktuella inställningar. (På bilden ovan visas samtliga indikeringar i varje sektion i förklaringssyfte.)

3. Fläktinställningsknapp (FAN):

- Tryck här för att välja önskat luftflöde.

4. Högeffektsknapp (POWERFUL):

5. Knapp för på/avslagning (ON/OFF):

- Tryck en gång på denna knapp för att starta driften.

Tryck en gång till för att stoppa driften.

6. Temperaturinställningsknappar (TEMP):

- Ändra temperaturinställningen med dessa knappar.

7. Lägesväljare (MODE):

- Tryck här för att välja önskat arbetsläge. (Auto/Torrt/Kyla/Värme/Fläkt) (s. 10.)

8. Knapp för tyst drift (QUIET):

Drift med ljuddämpad utomhusenhet (s. 18.)

9. Knapp för låg strömförbrukning (ECONO):

Ekonomisk drift (s. 19.)

10. Riktningsväljare (SWING):

11. Riktningsväljare (SWING):

12. Väljare för komfortabel/intelligent luftkonditionering (COMFORT/SENSOR):

- Komfortabelt luftflöde och INTELLIGENT EYE-funktion (s. 14.)

13. Timerknappar (WEEKLY/PROGRAM/COPY/BACK/NEXT):

- Användning av veckotimer (s. 22.)

14. Inställningsknapp (SELECT):

- Tryck här för att ändra inställningar för på/av-timer och veckotimer. (s. 20, 22.)

15. Av-timerknapp (OFF): (s. 20.)

- Tryck här för att koppla ur en inställd timer. (s. 20, 21.)

- Veckotimern kan inte kopplas ur med denna knapp.

Förberedelser för manövrering

■ Isättning av batterier

1. Skjut upp locket på framsidan och ta loss det.
2. Sätt i två stycken batterier av typ AAA.LR03 (alkaliska).
3. Sätt på locket på framsidan igen.

■ Angående manövrering med fjärrkontrollen

• Vänd sändaren mot inomhusenheten vid användning av fjärrkontrollen. Om det förekommer något som blockerar signalerna mellan fjärrkontrollen och enheten, såsom ett draperi, så kan enheten inte manövreras.
• Tappa inte fjärrkontrollen och låt den inte bli våt.
• Maximal räckvidd vid fjärrmanövrering är cirka 7 m.

Vänd polerna och korrekt! Mottagare

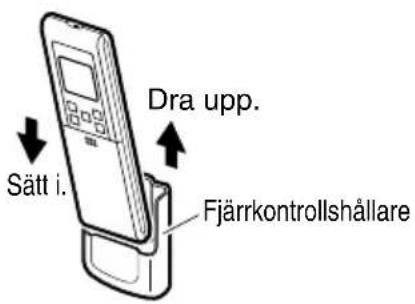

■ Montering av fjärrkontrollshållaren på en vägg

1. Välj en plats varifrån signalerna när fram till enheten.
2. Fäst hållaren på en vägg, en pelare eller liknande med separat anskaffade skruvar.
3. Placera fjärrkontrollen i fjärrkontrollshållaren.

Sätt i. Dra upp. Fjärrkontrollshållare

OBSERVERA!

■ Angående batterier

• Använd batterier av samma typ och byt ut båda gamla batterier samtidigt vid batteribyte.
• Ta ut batterierna om systemet inte ska användas under en längre tid.
• Batterierna räcker i ungefär ett år. Om emellertid indikeringarna i teckenfönstret på fjärrkontrollen börjar försvagas och signalmottagningen försämras inom ett år, så byt genast ut båda batterierna mot två stycken nya batterier av typ AAA.LR03 (alkaliska).
• De medföljande batterierna är till för inledande användning av systemet.
  Beroende på luftkonditioneringens tillverkningsdatum kan det hända att batteriernas brukstid är kortare än normalt.

■ Angående fjärrkontroll

• Utsätt aldrig fjärrkontrollen för direkt solljus.
• Damm på signalsändaren eller mottagaren minskar känsligheten. Torka bort damm med en mjuk trasa.
• Det kan hända att signalöverföring misslyckas, om det finns lysrörslampor med elektronisk tändning (såsom lampor av invertertyp) i rummet. Kontakta i så fall en elaffär angående råd
• Om det råkar vara så att en annan apparat manövreras av fjärrkontrollens signaler, så flytta den aktuella apparaten till en annan plats eller rådgör med återförsäljaren.

Förberedelser för manövrering

■ Inställning av klockan

1. Tryck på "CLOCK".

0:00 visas i teckenfönstret.

MON och blinkar.

1. Tryck på "SELECT" för att välja korrekt veckodag.

2. Tryck på "CLOCK".

blinkar.

1. Tryck på "SELECT" för att ställa in klockan på korrekt tid.

Om “ ” eller “ ” hårs intryckt ändras tidssiffrorna snabbt uppåt eller neråt.

1. Tryck på "CLOCK".

Rikta alltid fjärrkontrollen mot inomhusenheten vid tryckning på knapparna för inställning av inomhusenhetens inbyggda klocka.

- blinkar.

DAIKIN 25°C MON 0:00 FAN ON/OFF POWERFUL TEMP MODE ECONO SWING QUIET COMFORT SENSOR WEEKLY COPY BACK SELECT NEXT OFF ON CANCEL TIMER 1, 3, 5 2, 4

NOTERA

- Om inomhusenhetens inbyggda klocka inte är inställd på korrekt tid kan veckotimern inte användas korrekt.

■ Påslagning av brytaren

- När brytaren slås på öppnas och stängs klaffarna en gång. (Det är en normal funktion.)

NOTERA

■ Energispartips

• Se till att inte kyla ner (värma upp) rummet för mycket.
  Genom att hålla temperaturinställningen på lagom nivå kan man spara energi.
• Täck för fönster med persienner eller gardiner.
  Genom att utestänga solljus och utomhusluft kan verkan vid nerkylning (uppvärmning) förbättras.

- Tilltäpptta luftfilter orsakar ineffektiv drift och energislöseri. Rengör dem ungefär var fjortonde dag.

■ Anmärkningar

• Luftkonditioneringen förbrukar alltid 15-85 watt elektricitet också medan den inte är i drift.
• Slå av brytaren om luftkonditioneringen inte ska användas under en längre tid, t.ex. på våren eller hösten.
• Använd luftkonditioneringen enligt följande villkor.

Läge Drifförhållanden Om driften fortsätts utanför detta omfång
Kyla Utomhustemperatur: -10 till 46°CInomhustemperatur: 18 till 32°CLuftfuktighet inomhus: max. 80 %		• En säkerhetsanordning stoppar eventuellt driften.• Kondensation och droppande vatten kan uppstå på inomhusenheten.
Värme Utomhustemperatur: -20 till 20°CInomhustemperatur: 10 till 30°C		• En säkerhetsanordning stoppar eventuellt driften.
Torrt Utomhustemperatur: -10 till 46°CInomhustemperatur: 18 till 32°CIndoor humidity: max. 80 %		• En säkerhetsanordning stoppar eventuellt driften.• Kondensation och droppande vatten kan uppstå på inomhusenheten.

- Om systemet används utanför ovanstående omfång för luftfuktighet eller temperatur kan det hända att en säkerhetsanordning sätter systemet ur bruk.

Driftlägena Auto · Torrt · Kyla · Värme · Fläkt

Använd luftkonditioneringen genom att först välja lämpligt driftläge.

Samma driftläge väljs därefter automatiskt när luftkonditioneringen slås av och slås på igen.

Påslagning

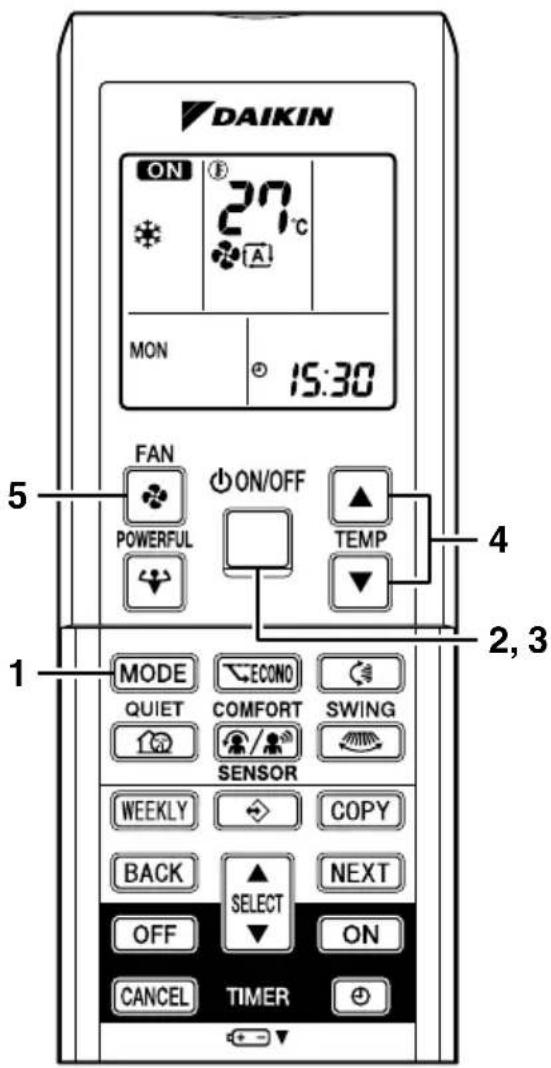

1. Tryck på "MODE" för att välja önskat driftläge.

- Vid varje tryckning ändras lägesinställningen enligt följande.

A: Auto

: Torrt

: Kyla

: Värme

: Fläkt

2. Tryck på "ON/OFF".

• Indikeringen “ ” Oks i teckenfönstret.
• Driftlampan tänds.

DAIKIN ON 27°C MON 15:30 FAN POWERFUL ON/OFF TEMP MODE QUIET ECONO COMFORT SENSOR COPY BACK SELECT OFF ON CANCEL TIMER 1 2, 3 4 5

Avslagning

3. Tryck en gång till på "ON/OFF".

• Indikeringen “” Checkenfönstret slocknar.
• Driftlampan slocknar.

- Ändring av temperaturinställning

4. Tryck på "TEMP".

Läget Torrt eller Fläkt Läget Auto, Kyla eller Värme
Temperaturen är inte reglerbar.	Tryck på “▲för att höja temperaturen och på“▼för att sänka temperaturen.
	Ställ in önskad temperatur. 19 \ |27_co|

- Ändring av luftflödesinställning

5. Tryck lämpligt antal gånger på "FAN".

Läget Torrt Läget Auto, Kyla, Värme eller Fläkt
Luftflödet är inte reglerbart.	Luftflödet kan ställas in på någon av fem olika nivåer från “ till ” eller på “ ” eller”.

- Drift med ljuddämpad inomhusenhet

Medan luftflödet är inställt på "♠", blir driftbullret från inomhusenheten tystare än normalt.

Använd denna inställning till att sänka bullernivån.

NOTERA

■ Angående driftläget Värme

• Eftersom luftkonditioneringen värmer upp rummet genom att ta in värme från utomhusluften blir uppvärmningskapaciteten mindre vid lägre utomhustemperaturer. Om uppvärmningseffekten är otillräcklig rekommenderas att en annan värmekälla används i kombination med luftkonditioneringen.
• Värmepumpsystemet värmer upp rummet genom att cirkulera varm luft till alla delar av rummet. Efter start av driftläget för uppvärmning tar det ett tag innan rummet börjar blir varmare.
• I driftläget för uppvärmning kan det hända att frost uppstår på utomhusenheten och sänker uppvärmningskapaciteten. I sådant fall kopplas systemet om till avfrostningsdrift för att avlägsna frosten.
• Medan avfrostning pågår flödar ingen varm luft ut från inomhusenheten.
• Ett visslande ljud kan höras under pågående avfrostning. Ljudet tyder dock inte på att det är något fel på luftkonditioneringen.

■ Angående driftläget Kyla

- Luftkonditioneringen kyler ner rummet genom att blåsa ut varm luft från rummet till utsidan av byggnaden. Om utomhustemperaturen är hög sjunker därför luftkonditioneringens prestanda

■ Angående driftläget Torrt

- Ett datorchip ser till att rummet avfuktas samtidigt som aktuell temperatur upprätthålls så långt det går. Temperaturen och luftflödet regleras automatiskt, vilket gör att dessa inställningar inte kan ändras manuellt.

■ Angående driftläget Auto

• I läget Auto väljer systemet en temperaturinställning och lämpligt driftläge (Kyla eller Värme) i enlighet med den rumstemperatur som råder när luftkonditioneringen slås på.
• Därefter återväljer systemet med jämna mellanrum lämpliga inställningar för att hålla temperaturen på förinställd nivå.
• Ändra den inställda temperaturen manuellt, om läget Auto inte ger önskat resultat.

■ Angående driftläget Fläkt

- Detta läge kan endast användas för fläkt.

■ Angående luftflödesinställning

- Ett mindre luftflöde ger också mindre verkan vid nerkylning (uppvärmning).

Ändring av luftflödesriktning

Luftflödets riktning kan ändras för att öka komforten.

■ Justering av klaffarna (horisontella blad)

1. Tryck på "SWING

- Indikeringen “” visas i teckenfönstret och klaffarna börjar svänga fram och tillbaka

2. Tryck en gång till på "SWING ⚙" när klaffarna har nätt önskad position.

• Klaffarna stannar.
• Indikeringen “ ” i reckenfönstret slocknar.

■ Justering av spjälorna (vertikala blad)

3. Tryck på "SWING

- Indikeringen “ ” i teckenfönstret.

DAIKIN ON 27°C MON 15:30 FAN POWERFUL ON/OFF TEMP MODE ECONO QUIET COMFORT SWING SENSOR WEEKLY COPY BACK SELECT NEXT OFF ON CANCEL TIMER 1,2 3,4

4. Tryck en gång till på "SWING när spjälorna har nätt önskad position.

• Spjälorna stannar.
• Indikeringen “ ” inckenfönstret slocknar.

■ Inkoppling av 3-dimensionellt luftflöde

1. 1. Tryck på "SWING och på "SWING".

Indikeringarna “” och “” visas i teckenfönstret och klaffarna och spjälorna rör sig växelvis.

■ Urkoppling av 3-dimensionellt luftflöde

■ Funktion för komfortabelt luftflöde

- Angående användning av funktionen för komfortabelt luftflöde hänvisas till avsnittet "Komfortabelt luftflöde" och "INTELLIGENT EYE-funktion". (s. 14.)

Notera angående klaffarnas och spjälornas vinklar

- Efter tryckning på knappen "SWING" bestäms klaffarnas svängradie av aktuellt driftläge. (Se bilden.)

3-dimensionellt luftflöde

- Vid användning av 3-dimensionellt luftflöde cirkulerar kall luft, som tenderar att samlas intill golvet, och varm luft, som tenderar att samlas intill taket, runt i rummet, så att bildandet av kalla och varma områden undviks.

■ OBSERVERA!

- Använd alltid en fjärrkontroll till att ändra vinklarna på klaffarna och spjälorna. Vid försök att med våld ändra vinklarna för hand medan de är i rörelse kan mekanismen gå sönder.

- Använd alltid en fjärrkontroll till att ändra spjälornas vinklar. Inuti luftutloppet finns en snabbroterande fläkt.

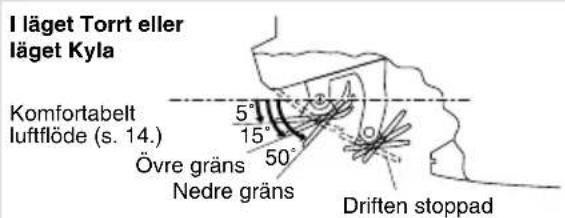

I läget Torrt eller läget Kyla Komfortabelt luftflöde (s. 14.) Övre gräns Nedre gräns 5° 15° 50° Driften stoppad

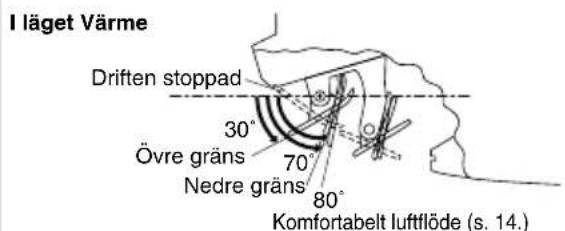

I läget Värme Driften stoppad 30° Övre gräns 70° Nedre gräns 80° Komfortabelt luftflöde (s. 14.)

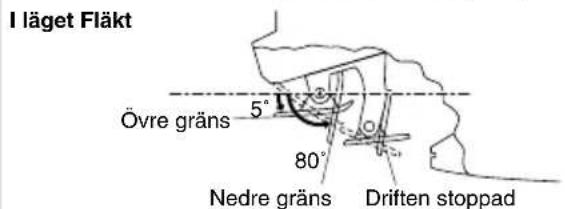

I läget Fläkt Övre gräns 5° 80° Nedre gräns Driften stoppad

Komfortabelt luftflöde och INTELLIGENT EYE-funktion

INTELLIGENT EYE-funktionen inkluderar infraröda sensorer som känner av förekomsten av personer i det luftkonditionerade rummet. När sensorerna känner av förekomsten av personer ändrar spjälorna luftflödesriktningen till det område där personerna befinner sig. Om inga personer känns av inom avkänningsområdena ställs luftkonditioneringen i energibesparingsläge.

■ Inkoppling av önskad funktion

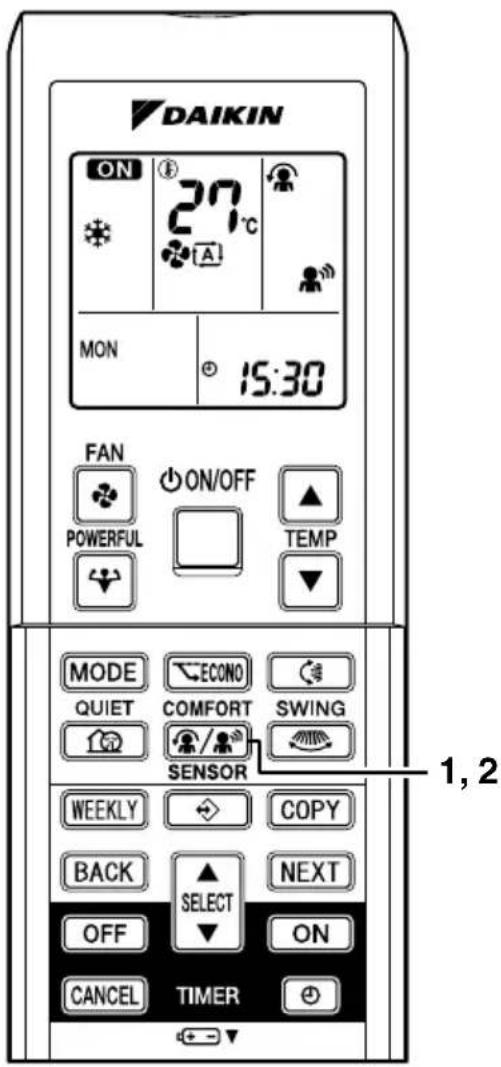

1. Tryck lämpligt antal gånger på "COMFORT/SENSOR" för att välja önskad funktion.

• Funktionerna kopplas in enligt nedan.
• Vid varje tryckning på "COMFORT/SENSOR" ändras idikeringen för vald funktion i teckenfönstret i följande ordningsföljd.

■ Urkoppling av vald funktion

DAIKIN ON 27°C MON 15:30 FAN POWERFUL ON/OFF TEMP MODE QUIET ECONO COMFORT SENSOR SWING WEEKLY BACK OFF SELECT CANCE TIMER COPY NEXT ON 1,2

2. Tryck på "COMFORT/SENSOR".

- Tryck på knappen tills "Ingen indikering" visas i teckenfönstret.

Indikering Funktion Förklaring
[H6DS]	Komfortabelt luftflöde	Klaffarna riktar luftflödet uppåt vid nerkylning och neråt vid uppvärmning. (s. 15.)
[ESST]	INTELLIGENT EYE	Sensorerna känner av rörelser av personer inom avkänningsområdena och spjälorna riktar luftflödet till ett område där inga personer befinner sig. Om inga personer känns av inom avkänningsområdena ställs luftkonditioneringen i energibesparingsläge. (s. 15.)
[XAS6]	Komfortabelt luftflöde och INTELLIGENT EYE	Luftkonditionering sker med komfortabelt luftflöde kombinerat med INTELLIGENT EYE-funktionen. (s. 16.)
Ingen indikering	Ingen funktion –

Notera angående "Funktionen för komfortabelt luftflöde"

• Klaffpositionen ändras för att förhindra att luft blåser rakt på personer som befinner sig i rummet
• Högeffektsdrift och funktionen för komfortabelt luftflöde kan inte användas samtidigt.
• Luftmängden regleras automatiskt enligt läget Auto. Vid manuellt val av luftflödesriktning uppåt eller neråt kopplas funktionen för komfortabelt luftflöde ur.
• Aktuell funktion enligt senaste knapptryckning prioriteras.

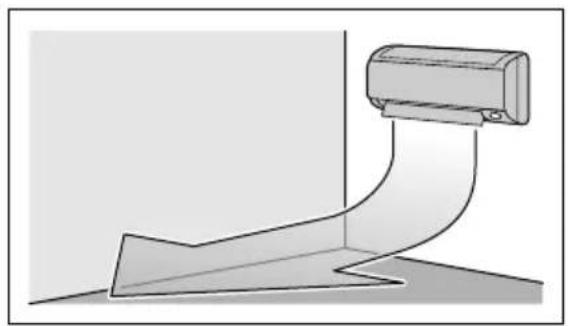

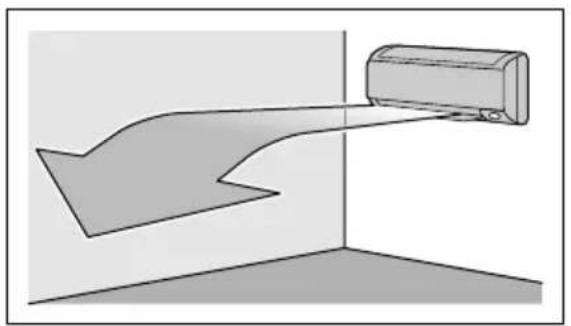

• Funktionen för komfortabelt luftflöde riktar luftflödet enligt följande. Klaffarna rör sig uppåt vid nerkylning, så att luftflödet riktas uppåt. Klaffarna rör sig neråt vid uppvärmning, så att luftflödet riktas neråt.

Nerkylning Uppvärmning

- INTELLIGENT EYE-sensors känner av olika situationer enligt följande.

90° vinkel i höjdled (sett från sidan)

5m 90°

110° vinkel i sidled (sett uppifrån)

55° 55° 5m

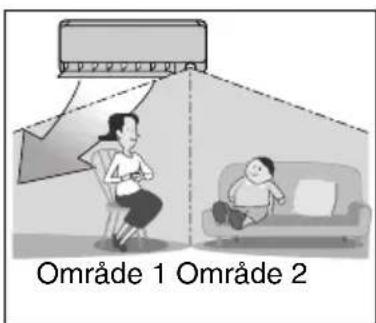

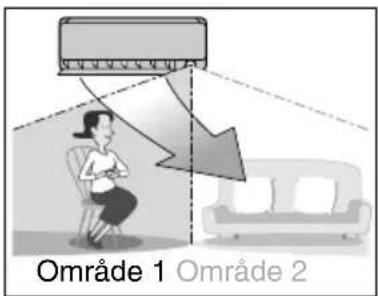

Område 1 Område 2

En person känns av i område 1.

Område 1 Område 2

En person känns av i område 2.

Område 1 Område 2

Personer känns av i båda områdena.

Luftkonditioneringen ställs i energibesparingsläge efter 20 minuter.

Inga personer känns av i områdena.

(Använd INTELLIGENT EYE-funktionen i kombination med funktionen för komfortabelt luftflöde.)

* Beroende på hur personer i områdena agerar och rör sig kan luftflödesriktningen skilja sig från den som visas på bilderna ovan.

Komfortabelt luftflöde och INTELLIGENT EYE-funktion

Notera angående "INTELLIGENT EYE-funktionen"

• Medan luftkonditionering sker med INTELLIGENT EYE-funktionen inkopplad ändrar spjälorna vid behov luftflödesriktningen, så att luftflödet åt vänster eller höger inte riktas mot personer som befinner sig inom avkänningsområdena.
  Om det går 20 minuter utan att någon person känns av inom varken område 1 eller område 2, så ställs luftkonditioneringen i energibesparingsläge samtidigt som inställd temperatur förskjuts med 2°C.
  Det kan hända att luftkonditioneringen ställs i energibesparingsläge även när personer förekommer i något av områdena. Det kan bero på de kläder personerna har på sig, om ingen person rör sig i områdena.
• Spjälorna riktar luftflödet åt vänster om det förekommer personer i både område 1 och område 2 eller om en person befinner sig rakt framför sensorerna, eftersom sensorerna för båda sidor då känner av personen ifråga
• Beroende på sensors placering kan det hända att personer som befinner sig nära inomhusenhetens framsida utsätts för inomhusenhetens luftflöde.
  Om personer befinner sig nära inomhusenhetens framsida eller i båda områdena rekommenderas att funktionen för komfortabelt luftflöde och INTELLIGENT EYE-funktionen används samtidigt. Medan båda funktionerna används riktar luftkonditioneringen inte luftflödet mot personerna
• En sensor kan kanske inte känna av rörliga objekt längre än 5 meter bort (kontrollera tillämpligt omfång).
• Sensors känslighet vid avkänning varierar beroende på inomhusenhetens placering, förbipasserandes hastighet, temperaturområde m.m.
• Sensorn känner också av misstag av husdjur, solljus, fladdrande gardiner och ljus reflekterat i speglar som förbipasserande.
• NATTINSTÄLLNING (s. 20.) kopplas inte in medan INTELLIGENT EYE-funktionen används.

Energibesparing med “INTELLIGENT EYE-funktionen”

■ Energibesparingsläge

• Temperaturen ändras från inställd temperatur med -2^ i uppvärmningsläge / +2^ i nerkylningsläge / +2^ i torkningsläge.
• I fläktläge minskas luftsflödet en aning när det gått 20 minuter utan att någon närvaro i rummet har känts av.

■Kombinering av “Funktionen för komfortabelt luftflöde” och “INTELLIGENT EYE-funktionen”

- Luftkonditioneringen kan slås på med funktionen för komfortabelt luftflöde och INTELLIGENT EYE-funktionen kombinerade.

Klaffarna riktar luftflödet uppåt (i nerkylningsläge) och neråt (i uppvärmningsläge), samtidigt som INTELLIGENT EYE-sensorerna är aktiverade för att känna av personers rörelser. När sensorerna känner av personer riktar spjälarna luftflödet åt ett håll där det inte blåser rakt på dem. Om inga personer förekommer, så ställs luftkonditioneringen i energibesparingsläge efter 20 minuter.

FÖRSIKTIGT!

• Placera inte stora föremål nära sensorn.
  Håll också värmekällor och luftfuktare borta från sensors avkänningsområde. Sensorn kan känna av oönskade objekt.
• Utsätt inte INTELLIGENT EYE-sensorn för fysiska stötar eller hårt tryck. Det kan leda till skada och funktionsfel.

Högeffektsdrift

Vid högeffektsdrift nås maximal verkan vid nerkylning (uppvärmning) snabbt i samtliga driftlägen. Maximum kapacitet kan på så sätt erhållas.

■ Inkoppling av högeffektsdrift

1. Tryck på "POWERFUL".

• Högeffektsdrift avbryts efter 20 minuter. Därefter återgår systemet automatiskt till drift enligt de inställningar som gällde innan högeffektsdrift kopplades in.
• Indikeringen “” visas i teckenfönstret.
• Vissa funktioner kan inte användas medan högeffektsdrift är inkopplat.

■ Urkoppling av högeffektsdrift

2. Tryck en gång till på "POWERFUL".

- Indikeringen “” teckenfönstret slocknar.

DAIKIN ON MON 15:30 FAN POWERFUL ON/OFF TEMP MODE ECONO SWING QUIET COMFORT SENSOR WEEKLY COPY BACK SELECT NEXT ON OFF ON CANCEL TIMER 1,2

NOTERA

■ Notera angående högeffektsdrift

• Högeffektsdrift kan inte användas tillsammans med ekonomisk drift, tyst drift eller komfortabel drift. Aktuell funktion enligt senaste knapptryckning prioriteras.
• Högeffektsdrift kan endast kopplas in medan enheten redan är i drift. Vid tryckning på driftstoppsknappen annulleras inställningarna samtidigt som indikeringen "teckenfönstret slocknar.
• Högeffektsdrift medför ingen ökad kapacitet på luftkonditioneringen, om luftkonditioneringen redan drivs med maximal kapacitet uppnådd.
• I läget Kyla eller Värme För att nå maximal verkan vid nerkylning (uppvärmning) måste utomhusenhetens kapacitet ökas och luftflödet vara fast inställt i maximal läge. Temperatur- och luftflödesinställningarna kan inte ändras.

• I läget Torrt

Temperaturinställningen sänks med 2,5°C och luftflödet ökas en aning.

- I läget Fläkt

Luftflödet är fast inställt i maximal läge.

Drift med ljuddämpad utomhusenhet

Vid drift med ljuddämpad utomhusenhet sänks bullernivån på utomhusenheten genom att frekvensen och fläkthastigheten på utomhusenheten ändras.

Denna funktion är praktisk att använda nattetid.

■ Inkoppling av drift med ljuddämpad utomhusenhet

1. Tryck på "QUIET".

- Indikeringen “” visas i teckenfönstret.

■ Urkoppling av drift med ljuddämpad utomhusenhet

2. Tryck en gång till på "QUIET".

- Indikeringen “ ” 1eckenfönstret slocknar.

DAIKIN ON 27°C MON 15:30 FAN ON/OFF POWERFUL TEMP MODE ECONO QUIET COMFORT SWING SENSOR WEEKLY COPY BACK SELECT NEXT OFF ON CANCEL TIMER 1,2

NOTERA

■ Notera angående drift med ljuddämpad utomhusenhet

• Denna funktion är tillgänglig i lägena Kyla, Värme och Auto. (Den är inte tillgänglig i läget Fläkt eller Torrt.)
• Högeffektsdrift och drift med ljuddämpad utomhusenhet kan inte användas samtidigt. Aktuell funktion enligt senaste knapptryckning prioriteras.
• Drift med ljuddämpad utomhusenhet medför varken att frekvensen eller fläkthastigheten sänks, om frekvensen och fläkthastigheten redan har sjunkit tillräckligt lågt.

Ekonomisk drift

Ekonomisk drift är en funktion som möjliggör effektiv drift genom att begränsa den maximala strömförbrukningen.

Denna funktion är särskilt användbar i fall då det kan finnas risk för att en kretsbrytare utlöses, när produkten används vid sidan av andra apparater.

2. Tryck en gång till på "ECONO".

- Indikeringen "Viteckenfönstret slocknar.

Löpande ström och strömförbrukning

- Detta diagram är endast avsett att ge en illustrativ bild.

* Luftkonditioneringens maximala löpande ström och strömförbrukning vid ekonomisk drift varierar beroende på ansluten utomhusenhet.

NOTERA

• Ekonomisk drift kan endast kopplas in medan enheten redan är i drift. Vid tryckning på OFF annulleras inställningen samtidigt som indikeringen " teckenfönstret slocknar.
• Ekonomisk drift är en funktion som möjliggör effektiv drift genom att begränsa utomhusenhetens strömförbrukning (driftfrekvens).
• Ekonomisk drift kan kopplas in i lägena Auto, Kyla, Torrt och Värme.
• Högeffektsdrift och ekonomisk drift kan inte användas samtidigt. Aktuell funktion enligt senaste knapptryckning prioriteras.
• Om strömförbrukningsnivån redan är låg kan det hända att strömförbrukningen inte sjunker när ekonomisk drift kopplas in.

Timerfunktioner

Timerfunktioner är praktiska att använda för automatisk på- eller avslagning av luftkonditioneringen vid önskad tidpunkt på dygnet. Användning av av- och på-timer kan kombineras.

- Kontrollera att klockan går rätt. Ställ annars in klockan på korrekt tid. (s. 8.)

1. Tryck på "OFF TIMER".

0:00 visas i teckenfönstret. OFF blinkar.

2. Tryck på "SELECT" tills önskat klockslag visas i teckenfönstret.

- Vid varje tryckning på endera knappen höjs eller sänks klockslaget med 10 minuter. Håll endera knappen intryckt för att ändra inställningen snabbare.

3. Tryck en gång till på "OFF TIMER".

- Timerlampan tänds.

• Aktuell tid visas inte medan timern är inkopplad.
• Efter att på- eller av-timern har ställts in behålls den aktuella tidsinställningen i minnet (minnesuppgifterna raderas när batterierna i fjärrkontrollen byts ut).
• Vid drift av enheten enligt på- och av-timerinställningar kan det hända att den verkliga drifttiden avviker en aning från inställda klockslag (maximalt cirka 10 minuter).

■ NATTINSTÄLLNING

När av-timern är inkopplad justerar luftkonditioneringen automatiskt temperaturinställningen (0,5°C uppåt i läget Kallt, 2,0°C neråt i läget Värme) för att förhindra överdriven nerkylning (uppvärmning) och därigenom underlätta en behagligare sömn.

- Kontrollera att klockan går rätt. Ställ annars in klockan på korrekt tid. (s. 8.)

1. Tryck på "OFF TIMER".

6:00 visas i teckenfönstret.

ON blinkar.

2. Tryck på "SELECT" tills önskat klockslag visas i teckenfönstret.

- Vid varje tryckning på endera knappen höjs eller sänks klockslaget med 10 minuter. Håll endera knappen intryckt för att ändra inställningen snabbare.

3. Tryck en gång till på "ON TIMER".

- Timerlampan tänds.

■ Kombinering av på-timer och av-timer

- Nedan visas ett inställningsexempel med de två timerna kombinerade.

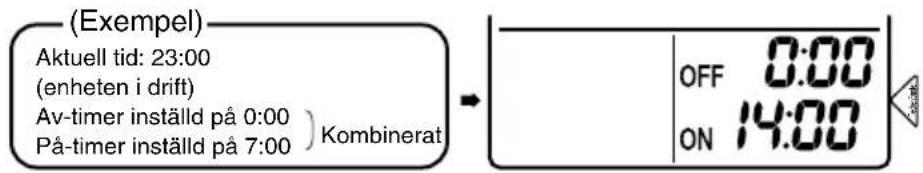

(Exempel) Aktuell tid: 23:00 (enheten i drift) Av-timer inställd på 0:00 ) Kombinerat OFF 0:00 ON 14:00

OBSERVERA!

■ Ställ in timern på nytt i följande fall.

• Efter att en brytare har slagits av.
• Efter ett strömavbrott.
• Efter att batterierna i fjärrkontrollen har bytts ut.

Användning av veckotimer

Upp till 4 timerinställningar kan sparas för varje veckodag. Veckotimern kan därmed ställas in i enlighet med familjens levnadsvanor.

■ Hur veckotimern kan användas

Nedan visas ett exempel på inställningar av veckotimer.

Exempel: Samma timerinställningar görs för vardagar från måndag till fredag, medan annorlunda timerinställningar görs för veckoslutsdagar.

[måndag]	Lagra timerinställningar för program 1-4. (se sid. 23.)Program 1 Program 2 Program 3 Program 4

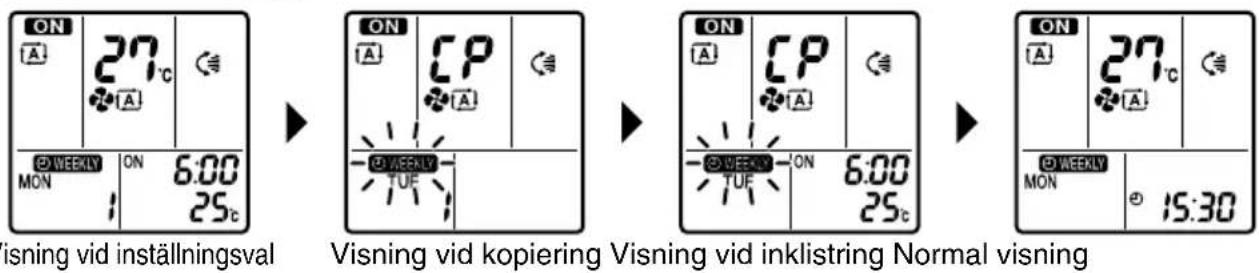

[tisdag] till [fredag]	Inställningskopiering kan användas till att lagra timerinställningarna för tisdag till fredag, eftersom de är desamma som för måndag. (se sid. 25.)Program 1 Program 2 Program 3 Program 4
[lördag]	Ingen timerinställning
[söndag]	Lagra timerinställningar för program 1-4. (se sid. 23.)Program 1 Program 2 Program 3 Program 4

• Upp till 4 inställningar per dag och 28 inställningar per vecka kan lagras i veckotimerns minne. Genom att utnyttja inställningskopiering kan lagringen av timerinställningar förenklas.
• Genom att exempelvis lagra fyra inställningar för påslagning (på-på-på-på) är det möjligt att tidsbestämma ändringar av driftläge och temperatur. Genom att istället lagra fyra inställningar för avslagning (av-av-av-av) kan önskade avslagstider varje dag bestämmas. Med denna inställning slås luftkonditioneringen av automatiskt, om du själv glömmer bort att slå av den.

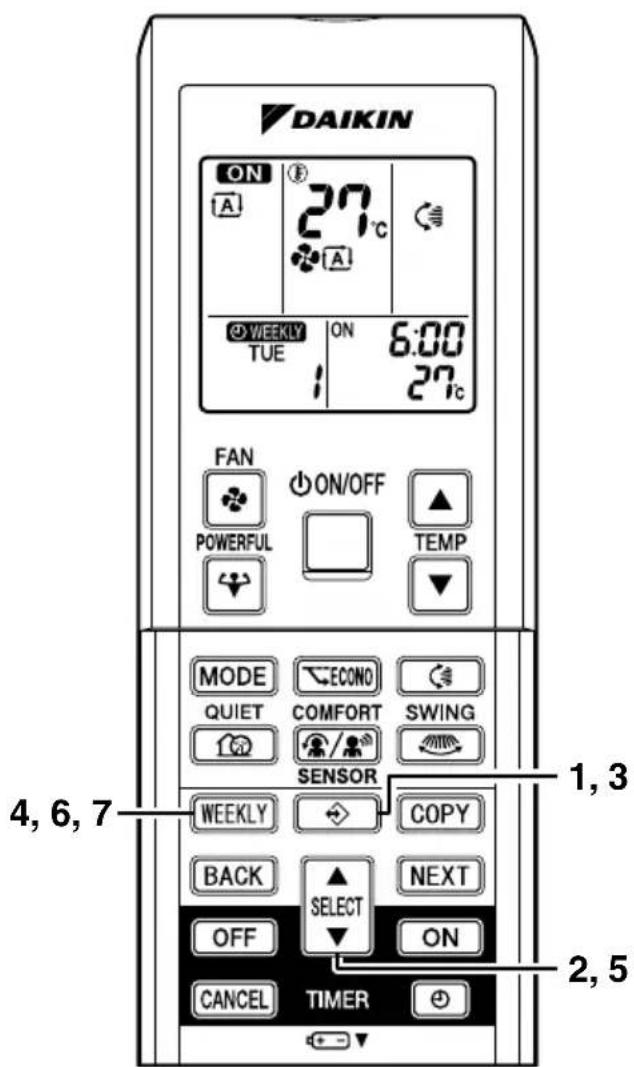

■ Inkoppling av veckotimer

- Kontrollera att korrekt veckodag och tid är inställt. Ställ annars in korrekt veckodag och tid. (s. 8.)

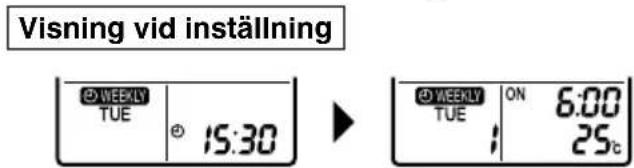

• Veckodagen och programnumret visas i teckenfönstret.
  • 1 till 4 program kan ställas in per dag.

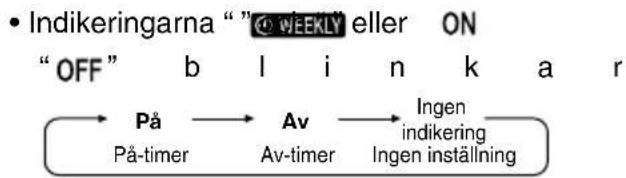

2. Tryck på "SELECT" för att välja önskad veckodag och önskat programnummer.

- Genom tryckning på "SELECT" ändras programnumret och veckodagen i teckenfönstret.

3. Tryck på "NEXT".

• Vald veckodag ställs in.
• Indikeringarna “ WEEKLY blinkar ON

4. Tryck på "SELECT" för att välja önskad timerfunktion.

DAIKIN ON A 27°C WEEKLY TUE ON 6:00 27°C FAN POWERFUL ON/OFF TEMP MODE QUIET ECONO COMFORT SENSOR COPY NEXT WEEKLY BACK OFF SELECT ON CANCEL TIMER 1 3, 5, 7 2, 4, 6

- Gå vidare till punkt 9, när "Ingen inställning" har valts.

5. Tryck på "NEXT".

• Veckoläget ställs in.
• Indikeringarna “ ”© WEEKLY blinkar5:00

6. Tryck på "SELECT" för att välja önskat klockslag.

• Klockslaget kan ställas in på mellan 0:00 och 23:50, i 10 minuters steg.
• Tryck på "BACK" för att återgå till lägesinställningen.
  • Gå vidare till punkt 9, om "OFF" har valts i steg 4.

7. Tryck på "NEXT".

• Klockslaget ställs in.
• Indikeringen “” temperaturen blinkar.

Visning vid respektive inställning

Dag och programnummerinställning

På/av-inställning

Tidsinställning

ON 6:00 25°C

Temperaturinställning

Användning av veckotimer

8. Tryck på "SELECT" för att välja önskad temperatur.

- Temperaturen kan ställas in på mellan 10°C och 32°C.

Nerkylning: Enheten drivs enligt inställningen 18°C även om den ställs in på 10°C till 17°C.

Uppvärmning: Enheten drivs enligt inställningen 30°C även om den ställs in på 31°C till 32°C.

• Tryck på "BACK" för att återgå till tidsinställningen.
• Den inställda temperaturen visas endast medan lägesinställningen är inkopplad.

9. Tryck på "NEXT".

• Temperaturen ställs in och läget för inställning av nästa program kopplas in.
• Upprepa åtgärderna från och med punkt 2 för att göra fler inställningar.

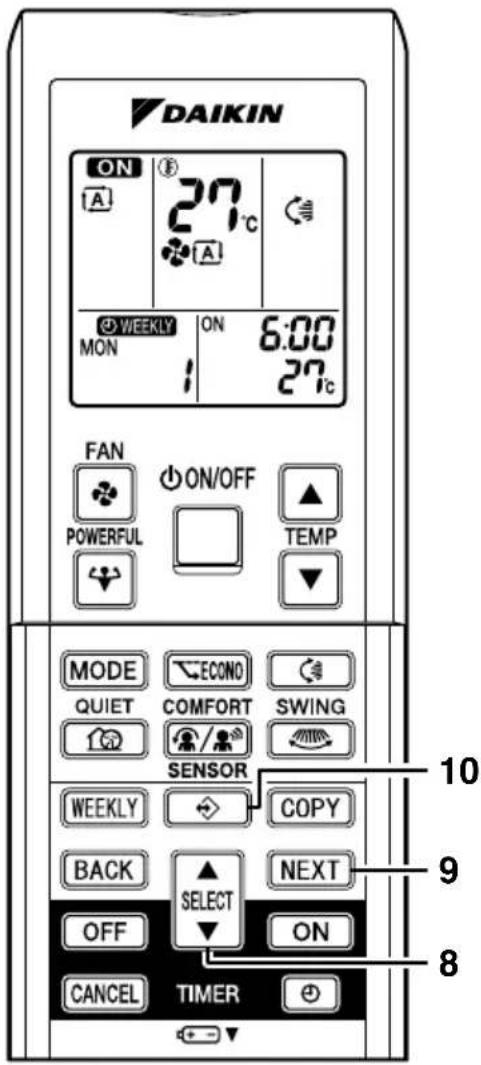

10.Tryck på “” för att aktivera utförda inställningar.

• Rikta fjärrkontrollen mot luftkonditioneringen och tryck på knappen för manövrering. Luftkonditioneringen ger ifrån sig ett pipljud och driftlampan börjar blinka.
• Timerlampan tänds.

DAIKIN ON A 27°C WEEKLY MON ON 6:00 27°C FAN POWERFUL ON/OFF TEMP MODE ECONO QUIET COMFORT SWING SENSOR WEEKLY COPY BACK SELECT NEXT OFF ON CANCEL TIMER 10 9 8

NOTERA

■ Angående veckotimer

• Kom ihåg att först ställa in korrekt tid på fjärrkontrollen.
• Veckodag och på/av-tid kan ställas in med veckotimern. För på-timer baseras andra inställningar än de ovan på de inställningar på fjärrkontrollen som gäller strax innan aktuell drift startar.
• Veckotimer och på/av-timer kan inte användas samtidigt. På/av-timern prioriteras, om den ställs in medan veckotimern är aktiv. Veckotimern återaktiveras då efter att den inställda på/av-timern har verkat.
• Tryck på knappen "WEEKLY" för att aktivatea eller avaktivera lagrade inställningar.
• Ställ in veckotimern genom att trycka på " [→] " och ställa in önskat program enligt anvisningarna ovan.
• Endast tiden och temperaturen inställd med veckotimern lagras med knappen “ Välj därför först önskat driftläge, fläktstyrka och fläktriktning, innan veckotimern ställs in.
• Upp till 4 inställningar per dag och 28 inställningar per vecka kan lagras i veckotimerns minne. Om en inställning som avaktiverats med knappen "WEEKLY" återaktiveras, så används senast gällande inställningar.
• Avslagning av brytaren, strömavbrott och andra liknande händelser får inomhusenhetens inbyggda klocka att gå fel. Ställ i sådant fall in klockan på nytt. (s. 8.)
• Knappen "BACK" kan endast användas för inställningar av läge, tid och temperatur. Den kan inte användas till att återgå till programnumret.

■ Inställningskopiering

- Inställningar som gjorts för en veckodag kan enkelt kopieras och användas för en annan veckodag.

1. Tryck på “”.
2. Tryck på "SELECT" för att välja den veckodag vars inställningar ska kopieras
3. Tryck på "COPY".

• Kopieringsläget aktiveras.

- Kopiera samtliga inställningar för vald veckodag.

1. Tryck på "SELECT" för att välja den veckodag som inställningarna ska kopieras till.

2. Tryck på "COPY".

3. Inställningarna kopieras till (klistras in på) den valda veckodagen. Samtliga inställningar från den valda veckodagen kopieras.

4. Upprepa åtgärderna i punkt 4 och 5 för att kopiera de aktuella inställningarna till fler veckodagar.

5. Tryck på “”.

- Kopieringsläget kopplas ur.

Visning vid inställning

ON A 27°C WEEKLY MON ON 6:00 25°C isning vid inställningsval ON A CP WEEKLY TUF ON A CP WEEKLY TUF ON 6:00 25°C isning vid kopiering Visning vid inklisting Normal visning ON A 27°C WEEKLY MON 15:30

NOTERA

■ ANGÄENDE KOPIERINGSLÄGET

- Samtliga inställningar för den ursprungliga veckodagen kopieras i kopieringsläget. Önskade ändringar av inställningarna kan göras när kopieringen är klar.

Användning av veckotimer

■ Kontroll av lagrade inställningar

- Veckotimerns inställningar kan kontrolleras.

1. Tryck på “”.

- Veckodag och programnummer för aktuell dag visas i teckenfönstret.

1. Tryck på "SELECT" för att välja önskad veckodag och det programnummer som ska kontrolleras.

- De olika inställningarna för varje program visas vid tryckning på "SELECT".

1. Tryck på “”.

- Kontrollen av inställningar avslutas.

Visning vid inställning WEEKLY TUE 15:30 WEEKLY TUE ON 6:00 25℃

■ Annullering av samtliga program

1. Håll knappen "WEEKLY" intryckt i 5 sekunder.

2. Se till att rikta fjärrkontrollen mot huvudenheten och invänta en mottagningssignal.

3. Denna manövrering är inte möjlig under pågående inställning av veckotimern.
4. Samtliga program annulleras.

• Denna funktion kan användas till att annullera inställningar för en viss veckodag.

• Denna manövrering är möjligt vid kontroll eller inställning av program.

• Använd knappen "SELECT" till att välja den veckodag vars inställningar ska annulleras.

• Håll knappen "WEEKLY" intryckt i 5 sekunder.

- Valda inställningar annulleras.

■ Urkoppling av veckotimer

1. Tryck på "WEEKLY" för att avaktivera veckotimern.

2. Indikeringen “”◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◉

3. Timerlampan slocknar.
4. Tryck en gång till på "WEEKLY" för att återaktivera veckotimern.

DAIKIN ON A 27°C WEEKLY TUE ON 6:00 27°C FAN POWERFUL ON/OFF TEMP MODE QUIET SENSOR ECONO COMFORT SWING WEEKLY COPY BACK SELECT ON CANCE TIMER 1,3 2,5 4,6,7

Skötsel och rengöring

FÖRSIKTIGT!

Var noga med att stoppa driften och slå av brytaren före rengöring.

Inomhusenhet, utomhusenhet och fjärrkontroll

1. Torka av enheterna med en torr och mjuk trasa.

Frontpanel

1. Öppna frontpanelen.

- Håll i panelen i de två tungorna på sidorna och lyft upp den tills det klickar till och tar stopp.

2. Ta loss frontpanelen.

- Lyft frontpanelen uppåt, skjut den en aning åt höger och ta loss den från den horisontella axeln.

3. Rengör frontpanelen.

• Torka av den med en mjuk trasa fuktad i vatten.
• Endast neutrala rengöringsmedel får användas.
• Om panelen tvättats med vatten, så torka av den med en torr, mjuk trasa och låt den sedan torka i skugga.

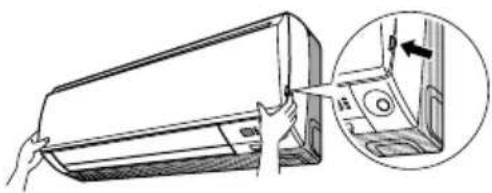

4. Sätt fast frontpanelen.

• För in de 2 kilarna på frontpanelen i skårorna och tryck in dem hela vägen.
• Stäng frontpanelen sakta och tryck fast den på 3 bestämda ställen.

(1 på var sida och 1 i mitten.)

För in kilen i skåran.

⚠ FÖRSIKTIGT!

• Vidrör inte metalldelarna i inomhusenheten. Beröring av dessa delar kan orsaka kroppsskada.
• Använd en stadig och stabil pall och se till att ha god balans, när frontpanelen tas loss eller sätts fast.
• Stöd panelen ordentligt med handen så att den inte kan falla ner, när frontpanelen tas loss eller sätts fast.
• Använd inte vatten varmare än 40°C, tvättbensin, motorbensin, thinner eller andra flyktiga oljor, polermedel, skurborstar eller andra handredskap vid rengöring.
• Kontrollera efter rengöring att frontpanelen har fästs ordentligt.

Filterrengöring

1. Öppna frontpanelen. (s. 27.)

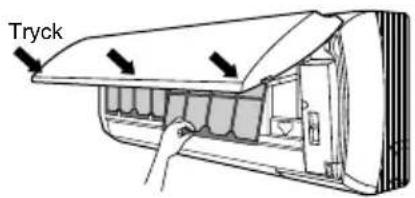

2. Dra ut luftfiltren.

- Tryck upp tungan i mitten av varje luftfilter en aning och dra sedan filtret neråt.

1. Ta loss det fotokatalytiska luftreningsfiltret med titanapatit.

- Håll i de insänkta delarna på ramen och hara loss de fyra klorna.

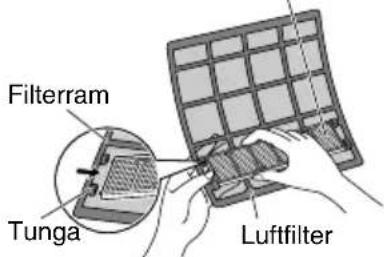

1. Rengör och sätt tillbaka varje filter.

Se bilden.

Fotokatalytiskt luftreningsfilter med titanapatit

Filterram Tunga Luftfilter

1. Sätt tillbaka luftfiltret och det fotokatalytiska luftreningsfiltret med titanapatit som de satt och stäng frontpanelen.

- För in klorna på filtren i skårorna på frontpanelen. Stäng frontpanelen sakta och tryck fast den på 3 bestämda ställen. (1 på var sida och 1 i mitten.)

Tryck

Luftfilter

1. Tvätta luftfiltren med vatten eller rengör dem med dammsugare.

2. Om dammet är svårt att få bort, så tvätta filtren med ett neutralt rengöringsmedel utspätt med ljummet vatten och låt dem sedan torka i skugga.

3. Det rekommenderas att luftfiltren rengörs varannan vecka.

■ Fotokatalytiskt luftreningsfilter med titanapatit

Det fotokatalytiska luftreningsfiltret med titanapatit kan förnyas genom att tvätta det med vatten en gång var sjätte månad. Vi rekommenderar att det byts ut vart tredje år.

[ Underhåll ]

1. Dammsug och dränk in i varmt eller kallt vatten i cirka 10 till 15 minuter, om det är hårt nersmutsat.
2. Ta inte loss filtret från ramen, när det tvättas med vatten.
3. Skaka av kvarvarande vatten efter tvättning och låt det torka i skugga.
4. Vrid inte ur filtret för att avlägsna vatten från det, eftersom dess material består av polyester.

[Utbyte]

1. Ta loss tungorna på filterramen och byt ut filtret mot ett nytt.

- Kasta det gamla filtret tillsammans med ej brännbara sopor.

NOTERA

• Vid drift med smutsiga filter:
(1) kan luften ej göras luktfri. (2) kan luften ej rengöras.
(3) försämras uppvärmning eller nerkylning.(4) kan dålig lukt uppstå.
- Kontakta återförsäljaren av luftkonditioneringen angående beställning av ett nytt fotokatalytiskt luftreningsfilter med titanapatit.
- Kasta det gamla filtret tillsammans med ej brännbara sopor.

Artikel Artikelnr
1 uppsättning fotokatalytiskt luftreningsfilter med titanapatit (utan ram)	KAF970A46

Kontroll

Kontrollera att utomhusenhetens monteringsbas, ställning och andra armaturer inte är förfallna eller rostiga.

Kontrollera att ingenting blockerar luftintagen och luftutloppen på inomhus- och utomhusenheterna.

Kontrollera att dräneringsvattnet rinner ut som det ska genom dräneringsslangen i driftlägena Kyla och Torrt. • Om inget dräneringsvatten syns kan det hända att det läcker vatten från inomhusenheten. Stoppa i så fall driften och kontakta en reparatör.

■ Inför en längre tids oanvändning

1. Låt endast fläkten gå i ett flertal timmar en vacker dag för att torka ut insidan.

2. Tryck på "MODE" för att välja driftläget Fläkt.

3. Tryck på "ON/OFF" för att starta driften.

4. Stoppa driften och slå av brytaren för luftkonditioneringen i rummet.

5. Rengör luftfiltren och sätt tillbaka dem.
6. Ta ut batterierna ur fjärrkontrollen.

Felsökning

Tillstånd som inte utgör fel.

Följande tillstånd har sina orsaker men medför inte några direkta problem. Luftkonditioneringen kan fortsätta att användas som vanligt.

Tillstånd Förklaring
Driften startar inte direkt.• När ON/OFF tryckts in kort efter att driften stoppats.• När driftläget återvalts.	• Detta är för att skydda luftkonditioneringen.V.g. vänta i cirka 3 minuter.
Ingen varm luft flödar ut kort efter start av driftläget för uppvärmning.	• Luftkonditioneringen håller på att värmas upp. V.g. vänta i 1 till 4 minuter.(Systemet är konstruerat så att det börjar släppa ut luft först när det har nätt en viss temperatur.)
Uppvärmning avbryts plötsligt och ett fladdrande ljud hörs.	• Systemet avfrostar utomhusenheten.V.g. vänta i cirka 4 till 12 minuter.
Utomhusenheten avger vatten eller ånga.	■I läget Värme• Frost på utomhusenheten smälter till vatten eller ånga medan luftkonditioneringen genomför avfrostning.■I läget Kyla eller läget Torrt• Fukt i luften kondenserar till vatten på den kalla ytan på utomhusenhetens rör och droppar.
Dimma kommer ut ur inomhusenheten.	■Detta inträffar när luften i rummet kyls ner till dimma av den kalla luftströmmen vid nerkylning.■ Detta beror på att luften i rummet kyls ner av värmeväxlaren och omvandlas till dimma medan avfrostning pågår.
Inomhusenheten ger ifrån sig en odör.	■Detta händer när lukter från möbler, cigaretter etc. i rummet absorberas av enheten och släpps ut med luftflödet.(Om det händer är det rekommenderat att låta inomhusenheten bli tvättad av en tekniker. Kontakta återförsäljaren av luftkonditioneringen.)
Utomhusfläkten roterar trots att luftkonditioneringen inte är i drift.	■Efter att driften stoppats:• Utomhusfläkten fortsätter att rotera i ytterligare 60 sekunder för att skydda systemet.■Medan luftkonditioneringen inte är i drift:• När det är väldigt varmt ute börjar utomhusfläkten rotera för att skydda systemet.
Driften avbryts plötsligt.(Driftlampan är tänd.)	■ För att skydda systemet kan det hända att luftkonditioneringen avbryter driften vid en plötslig spänningsförändring .Driften återupptas automatiskt efter cirka 3 minuter.
Inga fjärrstyrningssignaler visas.Fjärrkontrollens känslighet är låg.Teckenfönstret har låg kontrast eller är svart.Teckenfönstret visar fel.	• Batterierna håller på att laddas ur och fjärrkontrollen kan inte fungera som den ska. Byt ut båda batterierna mot nya AAA.LR03 (alkaliska). Angående detaljer hänvisas till “Isättning av batterier” i denna bruksanvisning. (s. 7.)* Om fjärrkontrollen har en återställningsknapp, så tryck på återställningsknappen efter batteribyte.
På/av-timern arbetar inte enligt gjorda inställningar.	• Kontrollera om på/av-timern och veckotimern har ställts in på samma klockslag.Ändra eller koppla ut veckotimerns inställningar. (s. 23.)

Tillstånd att kontrollera.

Kontrollera om följande tillständ kan åtgärdas själv, innan en reparatör tillkallas.

Tillstånd Kontroll
Luftkonditioneringen startar inte. (Driftlampan är släckt.)	Har en brytare slagits av eller en säkring gått?Är det strömavbrott?Är batterier isatta i fjärrkontrollen?Är timerinställningen korrekt?
Verkan vid nerkylning (uppvärmning) är dålig.	Är luftfiltren rena?Finns det någonting som blockerar luftintaget eller luftutloppet på inomhus- eller utomhusenheten?Är lämplig temperatur inställd?Är fönster och dörrar stängda?Är luftflödet och luftflödesriktningen lämpligt inställda?
Driften avbryts plötsligt. (Driftlampan blinkar.)	Är luftfiltren rena?Finns det någonting som blockerar luftintaget eller luftutloppet på inomhus- eller utomhusenheten?Rengör luftfiltren eller avlägsna alla hinder och slå av brytaren. Slå sedan på brytaren igen och försök manövrera luftkonditioneringen med fjärrkontrollen. Kontakta återförsäljaren av luftkonditioneringen, om lampan fortfarande blinkar.
En avvikande funktion kopplas in under pågående drift.	Funktionsfel på luftkonditioneringen inträffar kanske på grund av åska eller radiovågor. Slå av och sedan på brytaren igen och försök manövrera luftkonditioneringen med fjärrkontrollen.

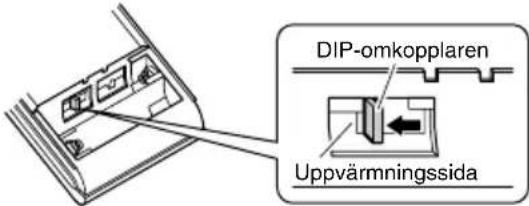

Det går inte att välja uppvärmning, trots att enheten är en värmepumpsmodell.	Skjut DIP-omkopplaren åt vänster enligt bilden. Därefter kan uppvärmningsläget väljas med hjälp av lägesväljaren.

Tillstånd som kräver reparatörshjälp.

WARNING!

■ Stoppa driften och slå av brytaren, om ett onormalt tillstånd (t.ex. brandlukt) inträffar.
Fortsatt drift i onormalt tillstånd kan resultera i fel, elektriska stötar eller eldsvåda.
Kontakta återförsäljaren av luftkonditioneringen.

■Försök inte själv reparera eller modifiera luftkonditioneringen.

Felaktigt tillvägagångssätt kan resultera i elektriska stötar eller eldsvåda.

Kontakta återförsäljaren av luftkonditioneringen.

Kontakta omedelbart en reparatör, om något av följande tillstånd uppstår.

■ Nätkabeln är onormalt varm eller skadad.

■ Ett onormalt ljud hörs under pågående drift.

Säkerhetsbrytaren, en säkring eller jordfelsbrytaren stoppar ofta driften.

■ En omkopplare eller en knapp fungerar ofta inte korrekt.

■ Brandlukt förekommer.

■ Vatten läcker från inomhusenheten.

Slå av brytaren och kontakta en reparatör.

■Efter ett strömavbrott

Luftkonditioneringen återupptar driften automatiskt efter cirka 3 minuter. V.g. vänta en stund.

■Vid åska

Stoppa driften och slå av brytaren för att skydda systemet, om det finns risk för att blixten slår ner i närheten.

Åtgärder vid kassering

Produkten och batterierna som medföljer fjärrkontrollen är märkta med denna symbol. Denna symbol anger att elektriska och elektroniska produkter inte ska blandas med osorterade hushållssopor.

På batterier kan en kemisk beteckning vara tryckt under symbolen. En sådan kemisk beteckning anger att batteriet innehåller över en viss koncentration av en tungmetall. Möjliga kemiska beteckningar är:

■ Pb: bly (>0,004%)

Försök inte demontera systemet själv. Demontering av produkten, behandling av köldmediet, av olja och andra delar måste utföras av en kvalificerad installatör i enlighet med gällande lokala och statliga regler och förordningar Enheter och uttjänta batterier måste tas om hand av en speciell behandlingsanläggning för återanvändning och återvinning. Genom att sörja för korrekt kassering hjälper du till att förebygga potentiellt negativa konsekvenser för miljön och människors hälsa. Kontakta installatören eller lokala myndigheter för ytterligare information.

Periodiskt underhåll rekommenderas.

Under vissa driftförhållanden kan det hända att luftkonditioneringens insida blir förorenad efter flera säsongers användning, vilket resulterar i dålig prestanda. Förutom regelbunden rengöring av användaren rekommenderas därför periodiskt underhåll av en specialist. Kontakta återförsäljaren av luftkonditioneringen angående underhåll av en specialist.

Kostnaden för underhåll måste bäras av användaren.

Viktig information angående det köldmedium som används.

Denna produkt innehåller fluorerade växthusgaser som omfattas av Kyotoprotokollet.

köldmedietyp:R410A

GWP ^(1) -värde:1975

(1) GWP = global warming potential (global uppvärmningspotential)

Periodisk kontroll av förekomsten av köldmedieläckage kan krävas enligt europeisk eller lokal lagstiftning. Kontakta en lokal återförsäljare för ytterligare information.

Feldiagnos.

Feldiagnos av fjärrkontrollen

I ARC452A-serien visas motsvarande koder i temperaturfönstret på huvudenheten.

1. Vid intryckning av knappen "TIMER CANCEL" i 5 sekunder blinkar indikeringen "CO temperatursektionen i teckenfönstret.

DAIKIN 00 ESTD 88°C MORT-URRED THIPPIT SATISUN ON/OFF TEMP MODE QUEST COMFORT SWIND SENSOR BEETLY COPY BACK NEXT HUST OFF ON CANCEL TIMER Knappen "TIMER CANCEL" Timerinställning kopplas ur.

1. Tryck upprepade gånger på "TIMER CANCEL" tills ett långvarigt pipljud återges.

- Kodindikeringen ändras enligt nedan och varskor med ett långt pipljud.

	KOD BETY DELSE
SYSTEM	00 NORMAL
	UA KOMB NATIONSFEL INOMHUS-UTOMHUSENHET
	U0 KÖLDMEDIEBRIST
	U2 SPÄNNINGSFALL ELLER ÖVERSLAG I HUVUDKRETS
	U4 ÖVERFÖRINGSFEL (MELLAN INOMHUSENHET OCH UTOMHUSENHET)
INOMHUSENHET	A1 DEFEKT PÅ TRYCKT KRETSKORT INOMHUS
	A5 HÖGTRYCKSKONTROLL ELLER UPPFRYSNINGSSKYDD
	A6 FEL PÅ FLÄKTMOTOR
	C4 FELAKTIG TEMPERATURSENSOR FÖR VÄRMEVÄXLARE
	C9 FELAKTIG TEMPERATURSENSOR FÖR INSUGNINGSLUFT
UTOMHUSENHET	EA OMKOPPLINGSFEL NERKYLNING-UPPVÄRMNING
	E1 FEL PÅ KRETSKORT
	E5 ÖVERBELASTNING
	E6 FELAKTIG UPPSTART AV KOMPRESSOR
	E7 FEL PÅ LIKSTRÖMSFLÄKTMOTOR
	E8 ÖVERSTRÖM I INMATNING
	F3 KONTROLL AV UTBLÄSNINGSRÖR FÖR HÖG TEMPERATUR
	F6 HÖGTRYCKSKONTROLL (VID NERKYLNING)
	H0 FEL PÅ SENSOR
	H6 DRIFTSTOPP P.G.A. FELAKTIG SENSOR FÖR POSITIONSAVKÄNNING
	H8 FEL PÅ LIKSTRÖMSSENSOR
	H9 FELAKTIG TEMPERATURSENSOR FÖR INSUGNINGSLUFT
	J3 FELAKTIG TEMPERATURSENSOR FÖR UTBLÄSNINGSRÖR
	J6 FELAKTIG TEMPERATURSENSOR FÖR VÄRMEVÄXLARE
	L3 VÄRMEFEL PÅ ELEKTRISKA DELAR
	L4 HÖG TEMPERATUR I KYLDON FÖR VÄXELRIKTARKRETS
	L5 ÖVERSTRÖM I UTMATNING
	P4 FELAKTIG TEMPERATURSENSOR FÖR KYLDON FÖR VÄXELRIKTARKRETS

NOTERA

1. Ett kort pipljud och två pipljud efter varandra anger koder som inte svarar.
2. Koppla ut kodvisning genom att trycka in knappen "TIMER CANCEL" i 5 sekunder. Kodvisning kopplas ur av sig själv, om knappen inte trycks in inom 1 minut.

DAIKIN INDUSTRIES, LTD.

Head office:

Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,

Kita-ku, Osaka, 530-8323 Japan

Tokyo office:
