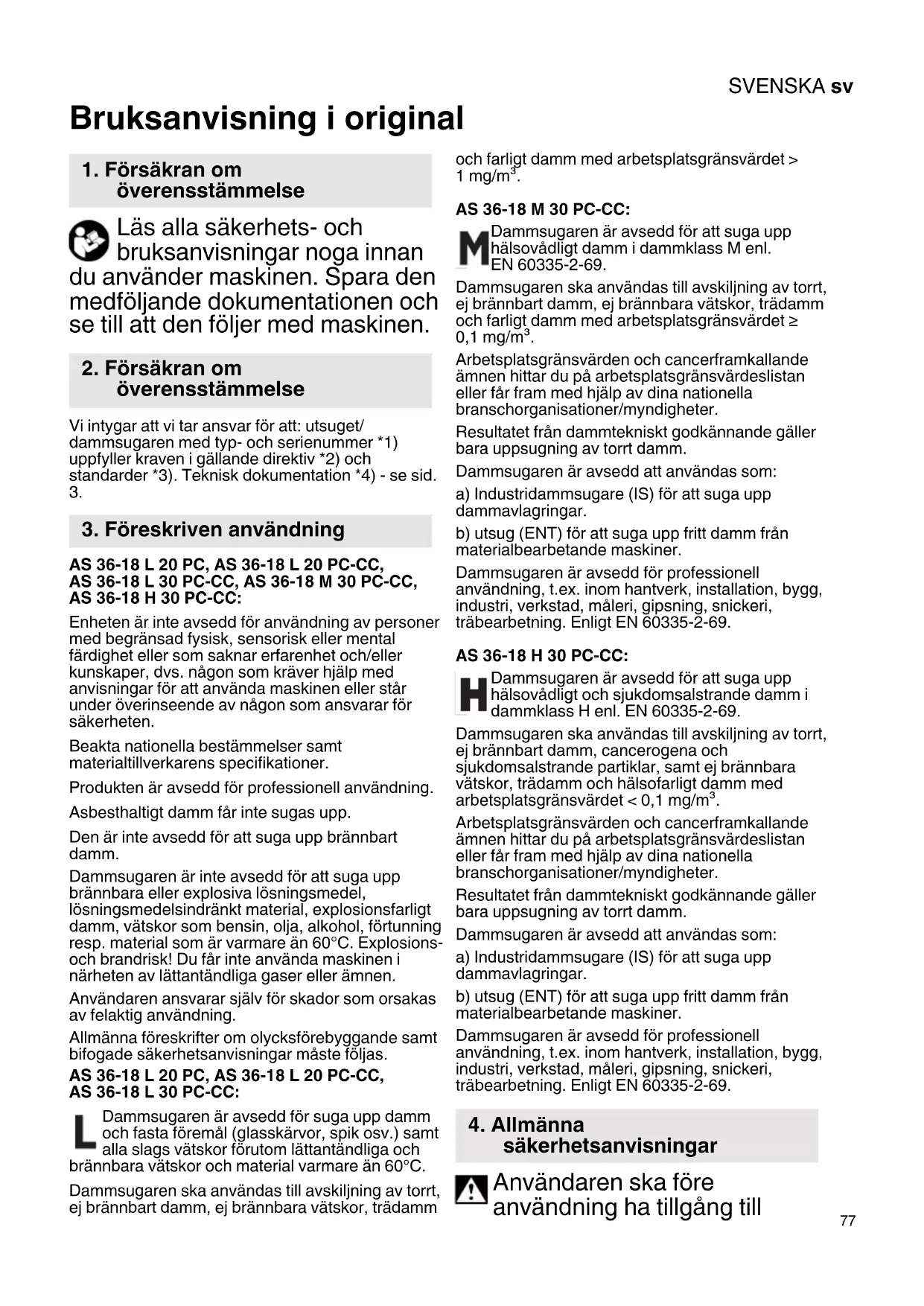

BRUKSANVISNING AS 36-18 H 30 PC-CC METABO

Bruksanvisning i original Läs alla säkerhets- och bruksanvisningar noga innan du använder maskinen. Spara den medföljande dokumentationen och se till att den följer med maskinen. Vi intygar att vi tar ansvar för att: utsuget/ dammsugaren med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sid.

AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC, AS 36-18 M 30 PC-CC, AS 36-18 H 30 PC-CC: Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda maskinen eller står under överinseende av någon som ansvarar för säkerheten. Beakta nationella bestämmelser samt materialtillverkarens specifikationer. Produkten är avsedd för professionell användning. Asbesthaltigt damm får inte sugas upp. Den är inte avsedd för att suga upp brännbart damm. Dammsugaren är inte avsedd för att suga upp brännbara eller explosiva lösningsmedel, lösningsmedelsindränkt material, explosionsfarligt damm, vätskor som bensin, olja, alkohol, förtunning resp. material som är varmare än 60°C. Explosions- och brandrisk! Du får inte använda maskinen i närheten av lättantändliga gaser eller ämnen. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC: Dammsugaren är avsedd för suga upp damm och fasta föremål (glasskärvor, spik osv.) samt alla slags vätskor förutom lättantändliga och brännbara vätskor och material varmare än 60°C. Dammsugaren ska användas till avskiljning av torrt, ej brännbart damm, ej brännbara vätskor, trädamm och farligt damm med arbetsplatsgränsvärdet > 1 mg/m³. AS 36-18 M 30 PC-CC: Dammsugaren är avsedd för att suga upp hälsovådligt damm i dammklass M enl. EN 60335-2-69. Dammsugaren ska användas till avskiljning av torrt, ej brännbart damm, ej brännbara vätskor, trädamm och farligt damm med arbetsplatsgränsvärdet ≥ 0,1 mg/m³. Arbetsplatsgränsvärden och cancerframkallande ämnen hittar du på arbetsplatsgränsvärdeslistan eller får fram med hjälp av dina nationella branschorganisationer/myndigheter. Resultatet från dammtekniskt godkännande gäller bara uppsugning av torrt damm. Dammsugaren är avsedd att användas som: a) Industridammsugare (IS) för att suga upp dammavlagringar. b) utsug (ENT) för att suga upp fritt damm från materialbearbetande maskiner. Dammsugaren är avsedd för professionell användning, t.ex. inom hantverk, installation, bygg, industri, verkstad, måleri, gipsning, snickeri, träbearbetning. Enligt EN 60335-2-69. AS 36-18 H 30 PC-CC: Dammsugaren är avsedd för att suga upp hälsovådligt och sjukdomsalstrande damm i dammklass H enl. EN 60335-2-69. Dammsugaren ska användas till avskiljning av torrt, ej brännbart damm, cancerogena och sjukdomsalstrande partiklar, samt ej brännbara vätskor, trädamm och hälsofarligt damm med arbetsplatsgränsvärdet < 0,1 mg/m³. Arbetsplatsgränsvärden och cancerframkallande ämnen hittar du på arbetsplatsgränsvärdeslistan eller får fram med hjälp av dina nationella branschorganisationer/myndigheter. Resultatet från dammtekniskt godkännande gäller bara uppsugning av torrt damm. Dammsugaren är avsedd att användas som: a) Industridammsugare (IS) för att suga upp dammavlagringar. b) utsug (ENT) för att suga upp fritt damm från materialbearbetande maskiner. Dammsugaren är avsedd för professionell användning, t.ex. inom hantverk, installation, bygg, industri, verkstad, måleri, gipsning, snickeri, träbearbetning. Enligt EN 60335-2-69. Användaren ska före användning ha tillgång till

3. Föreskriven användning

information, anvisningar och utbildning för att använda maskinen samt hantera de ämnen den är avsedd för, inklusive säker hantering av uppsuget material. Läs alla säkerhets- och bruksanvisningar noga innan du använder maskinen. Spara den medföljande dokumentationen och se till att den följer med maskinen. Se upp! Använd inte maskinen förrän du läst bruksanvisningen! Varning för allmänna risker! VARNING! - Användaren ska vara insatt i hur man använder dammsugaren. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på maskinen! Maskinen är inte avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental förmåga eller av personer som saknar lämplig erfarenhet och/eller kunskap. Tillåt aldrig att barn använder verktyget. Håll barn under uppsikt och se till att de inte kan leka med maskinen. Innan du byter borstar eller andra tillbehör: stäng av enheter och koppla bort kontakten från vägguttaget. Varning! Använd bara de tillbehör som medföljer eller finns med i bruksanvisningen. Använder du andra tillbehör, så kan det medföra säkerhetsrisk. Se upp! Rengör vattennivåbegränsaren med jämna mellanrum och kontrollera den så att den inte är skadad. Du får inte använda maskinen för ej avsedd användning. Metabo tar inget ansvar för skador på grund av ej avsedd användning, felanvändning eller obehöriga reparationer. Låt slangen sitta i, så att dammet inte kommer ut när du inte använder maskinen. Använd inte maskin eller tillbehör om: - maskinen är skadad (sprickor/ brott), - det finns misstankar om en osynlig defekt (efter ett fall). Rikta inte slang eller rör mot människor och djur. VARNING - Slå av direkt om det tränger ut skum eller vatten. Töm behållaren och eventuellt filtret. Stå eller sitt aldrig på maskinen. Dra alltid slangen så att det inte uppstår risk för snubbling. Stäng alltid av maskinen och ta ut batteriet före underhåll, rengöring och efter användning. Rengör inte dammsugaren med ång- eller högtryckstvätt. Lämna inte maskinen utan uppsikt. Dammsugaren får inte användas eller förvaras i fuktig miljö utomhus. Använd aldrig enheten utomhus när det regnar och åskar. OBS! - Maskinen är bara avsedd för förvaring inomhus.

Syror, aceton och lösningsmedel kan angripa maskinens delar. Risk för bakterietillväxt om maskinen inte blivit ordentligt reng- jord på länge, särskilt vid använd- ning inom livsmedelsindustrin: rengör och desinficera alltid maskinen när du använt den. Håll alltid lockets insida torr. Använd aldrig maskinen utomhus vid låg temperatur. Du får inte använda enheten i utrymmen med explosionsrisk. Se till så att dammsugaren står stadigt. Särskilda säkerhetsanvisningar till AS 36-18 M 30 PC-CC: Varningsdekal på maskiner i dammklass M: Tänk på följande vid tömning och underhåll: Rengör maskinen innan du öppnar den. Använd dammask. Se till så att andra inte utsätts för dammet. Se till så att det finns forcerad, filtrerad ventilation på plats. Rengör underhållsdelen samtidigt. Starta aldrig maskinen utan komplett filtersystem. (Filterkassetter och PE- avfallspåsar). Provningen enligt EN 60335 del 1 och 2-69 visade att de säkerhetstekniska kraven för elsäkerhet är uppfyllda även vid uppsugning av vatten- luftblandning. Särskilda säkerhetsanvisningar till AS 36-18 H 30 PC-CC: Varningsdekal på maskiner i dammklass H: OBS: Denna enhet innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren. Starta aldrig maskinen utan komplett filtersystem. Tänk på följande vid tömning och underhåll: Rengör maskinen innan du öppnar den. Använd dammask. Se till så att andra inte utsätts för dammet. Se till så att det finns forcerad, filtrerad ventilation på plats. Rengör underhållsdelen samtidigt. Starta aldrig maskinen utan komplett filtersystem. (Filterkassetter och specialfilterpåse H-klassen) Provningen enligt EN 60335 del 1 och 2-69 visade att de säkerhetstekniska kraven för elsäkerhet är uppfyllda även vid uppsugning av vatten- luftblandning. VARNING - Använd inte filterkassetter som tagits ut ur maskinen. Särskilda säkerhetsanvisningar till AS 36-18 L 20 PC, AS 36-18 L 20 PC-CC, AS 36-18 L 30 PC-CC: eSVENSKAsv

Varningsdekal på maskiner i dammklass L: Enheten är avsedd för uppsugning av lätt hälsovådliga ämnen. Enheten är inte avsedd för att minska mängden trädamm i inandningsluften. Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/ eller luftvägsproblem. En del damm som ek- och bokdamm är cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Utrymmet ska tillräcklig luftväxling L om evakueringen ska gå i retur in i rummet. Följ de nationella föreskrifterna. Varning! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren. Se till att maskinen är frånkopplad när du sätter i batteriet. Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta bort batteriet om maskinen är defekt. Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är frånkopplad när du sätter i batteriet. När du tar ut och sätter in batteripaketet ska du hålla fast maskinen så att strömbrytaren inte kan aktiveras av misstag. Ta ut batteriet ur maskinen om maskinen är defekt. Ta inte ut batteripaketet när maskinen är i drift. Stäng av maskinen innan du byter batteripaket. Använd inte maskin eller tillbehör om: - maskinen är skadad (sprickor/ brott), - batteriet är defekt, - det finns misstankar om en osynlig defekt (efter ett fall). Maskinen ska endast användas när locket på batteripaketet är stängt. Håll batteripaketets lock

stängt även när batteripaketet inte är isatt. Stäng batteripaketets lock och kontrollera att låset har hakat fast. Använd inte maskinen vid låga (<- 20 °C) eller mycket höga (>40 °C) temperaturer. Transport av litiumjonbatterier: Vid leverans av litiumjonbatterier ska man följa bestämmelserna om farligt gods (UN3480 och UN3481). Ta reda på vilka aktuella föreskrifter som gäller vid leverans av litiumjonbatterier. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om huset är oskatt och det inte rinner ut någon vätska. Ta ut batterier ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Se sida 2/4. 1 Rullbroms 2 Behållare 3 Lock (endast enheterna M/H)* 4 Sugöppning 5 Vippbrytare Manuell/Auto* 6 Ladd- och signalindikering 7 Knapp för laddindikering 8 Bärhandtag 9 Överdel 10 Fäste för väsksystem 11 Upplåsning väsksystem 12 Kontrollindikering för volymflöde (endast enheterna M/H) 13 Fack för batteripaket 14 Brytare Eco/Off/Boost 15 Snäpplås 16 Handtag väska * 17 Gummi för fixering av slang 18 Upplåsning av batteripaket 19 Batteripaket 20 Kapacitets- och signalindikering* 21 Knapp för ladd- och signalindikering* 22 Hjulskydd/handtag 23 Bakre ände sugslang 24 Främre ände sugslang 25 Fäste för dammsugarpåse 26 Fiberfilterpåse* 27 PE-avfallspåse* 28 Specialfilterpåse H-klass* 29 Tillbehörsfästen för munstycken och slang 30 Skruvdragning 31 Filterlock 32 Filterkåpa 33 Filter 34 Filterkorg 35 Flottör 36 Anslutningsmuff 37 Sekundärluftsspjäll 38 Luftinlopp 39 Knapp till PressClean-filterrengöring (PC) 40 CordlessControl-sändare*

• beroende på utförande Kontrollera att du använder rätt batteri för maskinen före driftstart.

Ladda batteriet (19) före användning. Ladda batteriet när effekten avtar. Optimal förvaringstemperatur ligger mellan 10°C och 30°C.

8.2 Ta ut, sätta i batteriet

Borttagning: Tryck på knappen för batteri- upplåsning (18) och dra ut batteriet (19). Sätta på: skjut på batteriet (19) tills det snäpper fast. -Rekommenderad kapacitet 8,0 Ah eller mer. Användning av batteripaket med lägre kapacitet (Ah) minskar livslängden men inte sugeffekten. -Vi rekommenderar användning av batterier med samma detaljnummer. -Det är tillåtet att använda batterier med olika effekt (Ah). I sådana fall avgörs användningstiden av batteriet med den lägre effekten (Ah).

8.3 Sätta i fiberfilterpåse 635424000 (26) (se

fig. C S. 2) Vi rekommenderar användning av tygdammsugarpåsar vid: - Arbeten där det uppstår små mängder fint damm (t.ex. polering eller bortslipning av färg- och lackbeläggningar, uppsugning från korta borrningsarbeten med liten diameter < 10 mm osv.). - Användning av maskiner, som t.ex. överfräsmaskiner, hyvelmaskiner, små slipmaskiner osv. Om man använder en filterpåse fungerar inte filterrengöringsfunktionen.

Stäng av maskinen. Ta ut batteripaketet. Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). Se bild C, sid. 2. Sätt i den nya tygdammsugarpåsen i det avsedda fästet (25). Sätt på överdelen på behållaren, stäng snäpplåsen.

8.4 Sätta i PE-avfallspåse 635425000/

635426000 (27) (se fig. C S. 2) Vi rekommenderar användning av PE-avfallspåsar vid: - Tillämpning, när det uppstår stora mängder fint damm (t.ex. fräsning av putsytor, polering och bortslipning av beläggningsmassor osv.). - Användning av maskiner, som t.ex. saneringsfräsar, saneringsslipmaskiner, slipmaskiner för torra konstruktioner, murspårfräsar osv. Stäng av maskinen. Ta ut batteripaketet. Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). Bred ut PE-avfallspåsen (27) jämnt på behållarbotten. De runda hålen i påsen måste ligga i behållarens insida. Lägg kanterna på PE- avfallspåsen över behållarkanten, så att PE- avfallspåsen kläms fast runtom när du sätter på överdelen (9). Märklinjen på påsen ska placeras på behållarens kant (se fig. C s. 2). Sätt på överdelen på behållaren, stäng snäpplåsen.

8.5 Sätt i specialfilterpåse H-klass

635427000 (28) (se fig. C s. 2) Specialfilterpåsen används vid hälsoskadligt damm. Stäng av maskinen. Ta ut batteripaketet. Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). Bred ut PE-ytterpåsen jämnt på behållarbotten. Lägg kanterna på PE-ytterpåsen över behållarkanten, så PE-påsen kläms fast runtom när du sätter på överdelen (9). De runda hålen i påsen måste ligga i behållarens insida. Märklinjen på påsen ska placeras på behållarens kant (se fig. C s. 2). Sätt i den nya innerpåsen med fastlimmad PE- ytterpåse i det avsedda fästet (25). Sätt tillbaka överdelen på behållaren, stäng spärrlåsen

8.6 Montera tillbehörsfästen för munstycken

och slang (29) Montera tillbehörsfästet (29) med medföljande skruvar och lämpligt verktyg så som visas på bild D s. 2.

8.7 Montera sugslang

Stick in den bakre änden av sugslangen (23) i sugöppningen (4).

8.8 Demontering/montering av

kopplingsmuff (36) Montering se s. 2 fig. F Borttagning: Lossa den monterade kopplingsmuffen (36) genom att vrida mot slangfästet (fig. F). Montering: Stick in den främre slangänden (24) med snäpplåset i muffen tills låset snäpper fast.

8.9 Reglera sugkraften

Lufttillförseln vid luftinloppet (38) och därmed sugkraften kan regleras genom att man vrider på sekundärluftspjället (37).

9.1 Till-/frånslagning, sugeffekt

Ställ in lämplig sugeffekt med brytaren (14) innan du kopplar till maskinen: Off = allsugare från ECO = allsugare till (manuell drift) Boost = hög sugeffekt Man kan också ändra sugeffekten medan maskinen är igång.

För brytaren (5), om sådan finns (beroende på utrustning*), till läget ”MAN” och brytaren (14) till läget ”ECO” eller ”Boost”. Produkten arbetar kontinuerligt. Kapacitetsindikeringen (6) visar batterikapaciteten permanent.

9.3 Inkopplingsautomatik ”CORDELESS

CONTOROL” (beroende på utrustning)

1. Frånslagning: för brytaren (14) till läget ”Off”.

Kapacitetsindikeringen är frånslagen. Produkten förbrukar ingen ström.

2. För brytaren (5) till läget ”AUTO” och brytaren

(14) till läget ”ECO” eller ”BOOST”. Maskinen befinner sig nu i standbyläge och kan slås till och från med ”CORDLESS CONTROL”. Kapacitetsindikeringen (6) visar batterikapaciteten permanent så länge standbyläget är aktivt. Information om ”Automatik”: Om brytaren är inställd på AUTO har allsugaren 10 timmars driftsberedskap (standby) Kapacitetsindikeringen (6) visar batterikapaciteten. Om ingen utsugning sker slås maskinen från automatiskt 10 timmar efter det senaste arbetspasset (sleep mode, kapacitetsindikering, maskinen förbrukar ingen). För aktivering (återupprättande av standbyläget): vrid huvudbrytaren (14) till ”OFF” och sedan till ”ECO” eller ”BOOST”. Alternativ: tryck på knappen för kapacitetsindikering (7). Information om ”CordlessControl”: Maskinen startar/stoppar automatiskt när det elverktyg (sugslang) som är utrustat med en CordlessControl-sändare (40) slås till eller från. Allsugaren kan även startas/stoppas automatiskt när man trycker på knappen på Cordless Control- sändare. Beakta bruksanvisningen till CordlessControl-sändaren.

CordlessControl-sändaren är ansluten till dammsugaren från fabrik. Återupprätta anslutningen vid batteribyte eller byte av maskin:

1. Ställ brytaren (14) i läge ”OFF”.

2. Ställ vippbrytaren (5) i läge ”AUTO”.

3. Tryck knappen på sändaren (40) tills den blå

4. Håll sändaren (40) intryckt och ställ brytaren (14)

5. Sändaren (40) börjar blinka grönt, håll intryckt tills

6. Sändaren (40) är nu ansluten till dammsugaren.

Se bild G på sidan 2. Rengöra filtret (33) med kraftigt luftflöde: tryck på knappen (39) medan allsugaren är igång (tryck 3 ggr) och täck för sugöppningen (på dammsugarslangen eller behållaren).

9.5 Kontrollindikering för volymflöde (12)

(endast för enheter i dammklass M och H) När volymflödet understiger 20m/s blinkar den röda lysdioden och en ljudsignal avges. Kontrollindikeringen för volymflöde lyser och det hörs en ljudsignal när behållaren är full och/eller slangen är igensatt 13

10.1 Torrdammsugning

Filter, maskin och tillbehör ska vara torra vid dammsugning. Om den är fuktig kan dammet fastna och sätta igen filtret. Använd alltid tygdammarsugarpåsar (26) eller PE- avfallspåsar (27) tillsammans med filter (33).

Använd aldrig enheten utan isatt filter eller speciellt våtfilter. Enheten kan förstöras. Dessutom kan det läcka ut vatten. Ta bort det du torrdammsugit innan du våtdammsuger. Då slipper du smuts och avlagringar. Maskinen har ett flottörsystem som slår av luftflödet vid maximal vätskenivå. Du hör en tydlig ändring av motorljudet när det händer. Stäng i så fall av enheten. Ta ut batteriet. Flottören (35) måste fungera när du suger upp vätskor (se kap. 12. Underhåll). Det kan rinna ut lite vatten ur slangen när du slår av. Ta upp slangen ur vätskan innan du tömmer. Sätt i torrt filter om du ska torrdammsuga efteråt. Skiftar du ofta mellan torr- och våtdammsugning, så rekommenderar vi att du använder ett andra utbytesfilter. Låt filter, behållare och tillbehör torka, så att dammet inte fastnar på de fuktiga delarna. Före förvaring: Låt fuktiga filter och smutsbehållarens insida torka helt.

Ta ut batteriet. L-klass: Låt slangen sitta kvar på apparaten, så att det inte kommer ut oönskat damm. M- och H-klass: stäng dammsugarens inlopp med plugg när slangen är utdragen. Stick in slangändarna i varandra, så att inget damm tränger ur. Fäst dammsugarslangen på maskinen med tillbehörsfästet (29) och fixera gummit (17). Överdelen (9) måste sitta ordentligt på behållaren (2) - kontrollera så att snäpplåsen (15) är stängda. Handtagen (8) och (16) får endast användas för manuell transport och får inte fästas på kranar eller liknande! Dammsugaren och väskan får inte lyftas över personer när de är fästa från handtagen.

11.1 Allmänna rengöringsanvisningar

Rengör behållare och tillbehör med vatten. Torka av överdelen (9) med fuktig trasa. Varning! Enheten innehåller hälsovådligt damm. Det är bara behörig fackman med rätt skyddsutrustning som får sköta tömning och underhåll, inklusive hantering av dammbehållaren. Behållartömning Får endast användas för damm med arbetsplatsgränsvärdet > 1mg/m

- Ta ut batteriet. Säkra mot oavsiktlig start. - Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). - Tippa ur behållaren. Slänga tygdammsugarpåsen (26) - Ta ut batteriet. Säkra mot oavsiktlig start. - Ta på dig dammask. - Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). - Förslut tygdammsugarpåsen och dra den uppåt (25) från fästet. - Avfallshantera uppsuget material som lagen föreskriver. Bortskaffa PE-avfallspåsen (27) - Sätt i det laddade batteripaketet. - Slå på dammsugaren och gör rent filtret: tryck på (39) (PressClean, se kap. 9.4). - Slå från allsugaren: ställ brytaren (14) i läget ”OFF”. - Ta på dig dammask. - Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). Ställ brytaren (14) i läge ”ECOs” innan du ställer ned överdelen, så att ev. nedfallande damm sugs upp. - Dra PE-påsen (27) från behållaren, förslut påsen och fixera med buntband. - Avfallshantera uppsuget material som lagen föreskriver.

12.1 Allmänna anvisningar

Stäng alltid av maskinen och ta bort batteripaketen före underhåll. Säkra mot oavsiktlig start. Rengöra maskinen (se kapitlet 11.). Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren. Försiktighetsåtgärder Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsutrymmet och använder personlig skyddsutrustning.

12.2 Avtagande sugeffekt

Gör följande om sugeffekten avtar:

1. Rengöra filtret (33): tryck på knappen (39)

(PressClean, se kap. 9.4).

2. Töm behållaren eller byt tygdammsugarpåse

loss och tvätta ur under rinnande vatten, torka och sätt i igen (se kap. 12.3).

- Rengör filtret (33) igen före byte: tryck på knappen (39) (PressClean, se kap. 9.4). - Ta ut batteriet. Säkra mot oavsiktlig start. - Öppna snäpplåsen (15). Ta av överdelen (9) från behållaren (2). Se bild E, sid. 2. Lossa locket (31) (se inprägling). Ta bort filterlock (32) och filter (33). Lägg det gamla filtret direkt i dammtät plastpåse och stäng, lämna för föreskriven avfallshantering.

OBS! Rengör flottören (35) i filterkorgen (34) med jämna mellanrum, kontrollera om det finns tecken på skador.

12.5 Teknisk kontroll

Tillverkaren eller utbildad personal ska göra dammteknisk kontroll årligen, t.ex. kontrollera om det finns filterskador, göra täthetskontroll samt funktionsprova kontrollanordningen. Se till så att underhållspersonal och övriga inte blir exponerade för risk när du som användare tar isär, rengör och underhåller dammsugaren. Försiktighetsåtgärder Försiktighetsåtgärderna består av att du rengör maskinen före demontering, ser till så att det finns forcerad, filtrerad ventilation på platsen där du demonterar dammsugaren, rengör underhållsutrymmet och använder personlig skyddsutrustning. När du gör underhåll eller reparationer ska alla kontaminerade delar som inte går att rengöra tillräckligt hanteras som avfall. Sådana delar ska avfallshanteras i slutna påsar enligt gällande bestämmelser för resp. avfall.

13.1 Avtagande sugeffekt

Följ anvisningarna i kapitlet Rengöring.

• Är PE-avfallspåsen (27) full? - byt.

• Full behållare (2)? - töm.

• Igentäppt munstycke, rör eller slang? - rengör.

13.2 Maskinen går inte igång

• Är batteripaketet korrekt isatt?

• Är batteripaketet laddat?

• Defekt batteripaket?

• Kåpan inte riktigt stängd?

• Vattengivaren har slagit av? - Töm behållaren; slå av och på igen.

• Står brytaren (14) i läge AUTO? - Ställ den i läge MAN. Se kapitlet 9.1.

• Dammsugaren slår inte på resp. av med elverktyget även om brytaren (5) står i läge AUTO. -- Kontrollera Cordless Control-sändaren (tryck på knappen). Om den trådlösa anslutningen fungerar ska sändaren monteras direkt på elverktyget. Gör inga ingrepp i maskinen. Anlita en auktoriserad verkstad eller Metabo-service (se kapitlet 15. Reparationer)

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. För tillbehör, se sida 4. Vårt kompletta tillbehörssortiment hittar du på www.metabo.com eller i katalogen Det är bara behörig elektriker som får reparera maskinen! Använd bara Metabos originalreservdelar. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Metabos förpackningar kan återvinnas till 100%.

Uttjänta maskiner och tillbehör innehåller en stor andel värdefulla råämnen och plaster som kan tas omhand genom återvinning. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Denna bruksanvisning är tryckt på papper, som blekts utan klor. Gäller bara EU-länder: släng inte uttjänta maskiner i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar. K =dammklass. Enligt EN 60335-2-69. U =batterispänning

=max. undertryck (vid fläkten)

l/s2 =max. flöde (vid fläkten)

max1 =max. flöde (i slangen)

max2 =max. flöde (vid fläkten) V=max. volym m =vikt (med minsta batteriet)

=Längd sugslang Totalvärde vibrationer (vektorsumma i tre led): Typisk A-värderad bullernivå:

=Onoggrannhet IP =Skyddstyp Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd! Mätvärdena är uppmätta enligt EN 60704. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).
