BRUKSANVISNING TRB27EAP HiKOKI

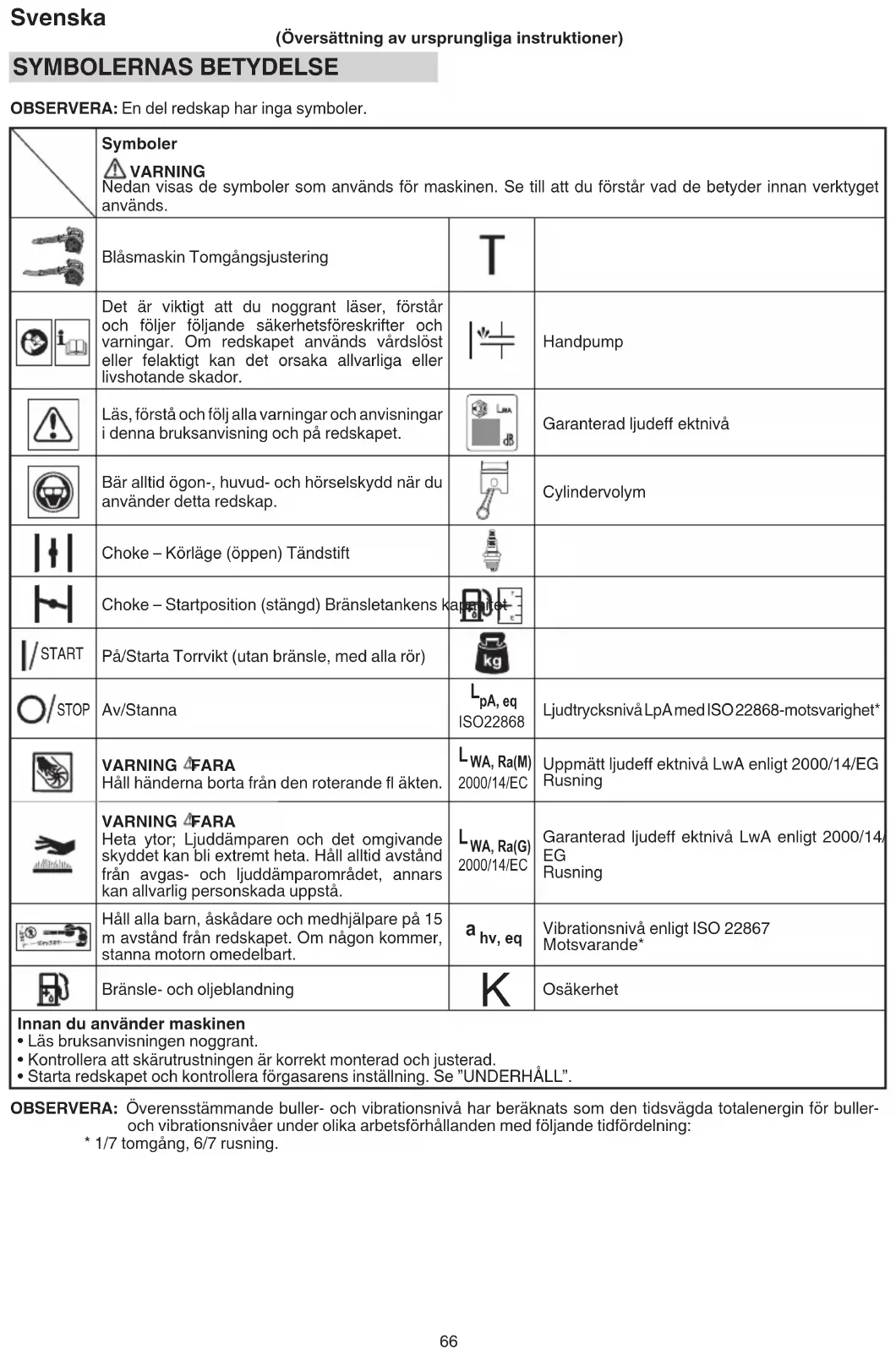

	Symboler⚠️VARNINGNedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
	Blåsmaskin Tomgångsjustering	T
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Handpump
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.		Garanterad ljudeff ektnivå
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.		Cylindervolym
	Choke – Körläge (öppen) Tändstift
	Choke – Startposition (stängd) Bränsletankens kaparjet
	På/Starta Torrvikt (utan bränsle, med alla rör)
	Av/Stanna	L_pA, eq ISO22868	Ljudtrycksnivå LpA med ISO 22868-motsvarighet*
	WARNING 4FARAHåll händerna borta från den roterande fl äkten.	L_WA, Ra(M) 2000/14/EC	Uppmätt ljudeff ektnivå LwA enligt 2000/14/EG Rusning
	WARNING 4FARAHeta ytor; Ljuddämparen och det omgivande skyddet kan bli extremt heta. Håll alltid avständ från avgas- och ljuddämparområdet, annars kan allvarlig personskada uppstå.	L_WA, Ra(G) 2000/14/EC	Garanterad ljudeff ektnivå LwA enligt 2000/14/EG Rusning
	Håll alla barn, åskådare och medhjälpare på 15 m avständ från redskapet. Om någon kommer, stanna motorn omedelbart.	a_hv, eq	Vibrationsnivå enligt ISO 22867Motsvarande*
	Bränsle- och oljeblandning		Osäkerhet
Innan du använder maskinen• Läs bruksanvisningen noggrant.• Kontrollera att skärutrustningen är korrekt monterad och justerad.• Starta redskapet och kontrollera förgasarens inställning. Se "UNDERHÅLL".

OBSERVERA: Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning:

* 1/7 tomgång, 6/7 rusning.

Denna bruksanvisning täcker flera modeller, därför kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

A. Tanklock
B. Gasreglage
C. Starthandtag
D. Bränsletank
E. Förgasare
F. Luftrenare
G. Handtag
H. Tändningslås
I. Rakt rör
J. Koniskt rör
K. Säkerhetsnät
L. Tändstift
M. Chokereglage
N. Luftningspump
O. Starthandtag
P. Fläkthuvudrör
Q. Farthållare
R. Kombinationsnyckel
S. Bruksanvisning
T. Knopp volt

VARNINGAR OCH SÄKERHETSINSTRUKTIONER

Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

FÖRSIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

ANMÄRKNING

Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

Användarens säkerhet

○ Bär huvudskydd (1). (Bild 2)
○ Använd alltid ansiktsskydd eller skyddsglasögon (2). (Bild 2)
○ Använd godkänt hörselskydd (3). (Bild 2)
Långvarig exponering för buller kan orsaka permanenta hörselskador.
Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem.
Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.
○ Använd alltid kraftiga, långarmade tröjor (4), långbyxor (5), halkfria skor (6) och handskar (7). (Bild 2)
Bär aldrig löst sittande kläder, smycken, kortbyxor eller sandaler och gå aldrig barfota.
Bind upp håret så att det inte räcker nedanför axelhöjd.

○ Använd inte verktyget medan du är trött, sjuk eller påverkad av alkohol, droger eller mediciner.

○ Använd inte verktyget på natten eller i dåligt väder då sikten är dålig. Och använd inte verktyget när det regnar eller direkt efter att det har regnat.

Om du arbetar på lerigt underlag kan en olycka inträff a om du tappar balansen.

○ Låt aldrig ett barn eller en oerfaren person använda maskinen.

○ Starta inte motorn om det finns lättantändliga föremål såsom torra löv, papper eller bränsle i närheten.

○ Starta eller kör äldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.

○ Håll handtagen fria från olja och bränsle.
○ Håll händerna borta från rörliga delar eller uppvärmt utrymme.
O Fatta eller håll inte apparaten i blåsröret.
○ När enheten stängts av se till att motorn har stannat innan redskapet ställs ner.
När du arbetar under en längre tid, se till att ta en paus med jämna mellanrum för att undvika eventuellt Hand-arm-vibrationssyndrom (HAVS) som orsakas av vibrationer.

WARNING

○ Använd alltid lämplig skyddsutrustning och klädsel när du använder verktyget. Om detta inte följs kan det leda till olyckor, såsom brännskador eller skador. (Bild 2)
Rör inte vid tändstiftsområdet eller områden med högspänning under körning. Det kan orsaka elektriska stötar.
○ Låt inte barn komma i närheten av verktyget när det används.
Rör inte motorn, övre kåpan eller avgasutblåset under eller strax efter användning. Det kan leda till brännskador eller andra skador.
○ Antivibrationssystemet garanterar inte att du inte får hand-arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användare som använder verktyget kontinuerligt och regelbundet kontrollera händernas och fi ngrarnas tillständ noggrant. Om något av ovanstående symptom uppstår, sök omedelbart medicinsk hjälp.
○ Eftersom den här produkten är motordriven, se till att använda rätt skyddsutrustning för att minimera eff ekterna av vibrationer och ljud till din kropp. Begränsa en kontinuerlig drift mellan 30 till 40 minuter, och vila i 10 till 20 minuter. Begränsa också din dagliga arbetstid till 80 minuter.
Om du använder några medicinelektroniska/elektroniska enheter såsom en pacemaker, rådgör med din läkare samt tillverkaren av enheten innan du använder någon elektrisk utrustning.
○ Om skräp eller uppsamlat avfall inklusive fallna löv fastnat i maskinen, se till att stänga av motorn och ta bort skräpet innan du återupptar användningen. Att använda maskinen utan att ta bort hinder kan resultera i skador.

Enhetens/maskinens säkerhet

○ Kontrollera hela enheten/maskinen före varje användning. Byt ut skadade delar. Se efter så att det inte förekommer något bränsleläckage och kontrollera att alla fästen är på plats och är ordentligt åtdragna.
Byt ut delar som är spräckta, ytskadade eller skadade på annat sätt innan du använder redskapet. Defekta delar kan öka risken för olyckor och kan orsaka personskador.
○ Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.
○ Före användningen, se till att inga verktyg, såsom justeringsnyckeln eller den fasta nyckeln, fortfarande sitter kvar på enheten.

WARNING

○ Modifiera aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.
- Att manipulera motorn gör att EU-typgodkännande av denna motor blir ogiltigförklarad.
- Icke auktoriserade modifieringar och/eller tillbehör kan orsaka allvarliga personskador eller dödsfall för användaren eller andra personer.
○ Skyddsnätet måste vara ordentligt fastsatt på plats.

Bränslesäkerhet

○ Blanda och hantera bränslet utomhus och på en plats där det inte fi nns någon risk för gnistor eller öppen eld.
○ Använd en behållare som är godkänd för bränsle.
○ Gå minst 3 m från tankningsplatsen innan motorn startas.

Svenska

○ Stanna motorn innan tanklocket tas bort. Ta inte bort tanklocket under drift.
○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, så var extra försiktig vid hantering och påfyllning av bränsle.
Rök inte själv och tillåt inte någon annan att röka nära bränslet eller redskapet eller vid användning av redskapet.
○ Torka upp utspillt bränsle före start av motorn.
○ Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, etc.
○ När du använder enheten på torra platser, se till att brandsläckningsutrustning fi nns snabbt tillgänglig.
○ Om du stänger av motorn för att fylla på bränsle, se till att enheten har svalnat innan du tankar.

Blåsningssäkerhet

○ Använd enheten/maskinen endast vid lämpliga tider – inte tidigt på morgonen eller sent på natten när personer kan bli störda. Följ de tider som anges i lokala förordningar. Vanliga rekommendationer är 9:00 till 17:00, måndag till lördag.
Rikta aldrig ut luften mot förbipasserande eller tillåta någon komma nära verksamhetsområdet. Var försiktig när du riktar för att undvika glasskåp, bilar etc.
○ Kontrollera arbetsområdet och omgivningen för tomburkar, metalldelar och andra hinder som kan orsaka skador, olyckor eller personskador. Om det fi nns något av dessa föremål i området tar du bort dem i förväg.
○ Var uppmärksam på ojämna trottoarer, hål i terräng eller annat instabilt tillständ vid användning av verktyget.
○ Vidta alla tänkbara försiktighetsåtgärder när verktyget lämnas obevakad, t.ex. stopp av motorn.
○ Använd aldrig verktyget utan att blåsrör eller annan skyddsanordning finns på plats. (Om en sådan finns.)
○ Håll andra, såsom barn, djur, åskådare och medhjälpare, utanför riskområdet på 15 m. Stanna omedelbart motorn om någon närmar sig.
○ Var försiktig då motorstarten kan fördröjas efter att du dragit i starchandtaget.
○ Håll alltid motorn på höger sida om kroppen.
○ Se till att du står stadigt och med god balans. Sträck dig inte.
Om du tappar balansen under arbetet kan det leda till personskador.
○ Håll alla kroppsdelar borta från ljuddämparen när motorn är igång.
○ Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning.
○ Undvik långvarig användning vid låga varvtal, då vibrationerna är kraftiga. Det kan leda till skador på motorn.
○ När du flyttar till ett nytt arbetsområde, eller inspekterar, justerar eller byter ut enhetens tillbehör, etc., se till att stänga av motorn.
○ Placera aldrig maskinen på marken när den är igång.
○ Om du av misstag stöter till eller tappar enheten, inspektera den omedelbart för att se till att det inte finns skador, sprickor eller deformationer.
○ Om verktyget inte fungerar korrekt, och det förekommer konstiga ljud eller vibrationer, stäng av motorn omedelbart och kontakta din återförsäljare för inspektion och reparation av utrustningen.
Fortsatt användning under dessa förhållanden kan orsaka personskador eller verktygsskador.
○ Använd i enlighet med lokala lagar och förordningar.

○ Lossa avlagringar med en kratta eller en kvast innan du börjar med att pumpa ut eller dammsuga.

WARNING

Arbete från stegar eller höga ställen (t.ex. tak) är förbjudet och kan leda till allvarlig skada.

Skötselsäkerhet

○ Underhåll redskapet enligt anvisningarna.
○ Koppla bort tändstiftet innan underhållsarbete utförs, förutom vid förgasarjusteringar.
○ Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast originalreservdelar från Tanaka som rekommenderas av tillverkaren.

FÖRSIKTIGT

Demontera aldrig starchandtaget. Det finns risk för att rekylfjädern orsakar kroppsskada.

WARNING

Felaktigt underhåll kan orsaka svåra skador på motorn eller leda till allvarliga kroppsskador.

Transport och förvaring

○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.
○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport. Om detta inte görs kan det orsaka brand eller olyckor.
○ Töm bränsletanken innan du ställer undan redskapet för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det fi nns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
○ Förvara redskapet oåtkomligt för barn.
○ Rengör och underhåll enheten noggrant och förvara den på en torr plats.
- Se till att startknappen är avstängd vid transport eller förvaring.
- Du måste säkra maskinen under transport för att undvika bränsleläckage och skador.
- Byt ut varningsetiketter som inte kan läsas eller som lossnat. För att köpa nya etiketter, kontakta en Tanakaåterförsäljare.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktig och använd sunt förnuft. Kontakta en Tanaka-återförsäljare om du behöver hjälp.

TEKNISKA DATA

TEKNISKA DATA för maskinen återfi nns i tabellen på sida 192.

OBSERVERA

Rätt till ändringar förbehålls.

MONTERING

WARNING

Se till att motorn är avstängd/stoppad och inte varm före montering.

Blåsrör till huvudkroppen (bild 3)

Kontrollera huvudenheten och tillbehören.

Anslut rakt rör (I) ordentligt. Rikta fram utsprånget (8) i det raka röret med spåret (9) på fläkthuset och skjut röret in i fl äkthuset.

Vrid röret medurs för att låsa den på plats.

Munstycket till raka röret (fig. 4-5)

[TRB27EAP]

Rikta spåret (9) på koniskt rör (J) och utskjutning (8) på rakt rör (I) och rotera det koniska röret på plats.
Rikta spåret (9) på det koniska röret (P) och projicera det (8) på det raka röret (I) och rotera det koniska röret på plats.

[TRB27EP]

NOTERA [TRB27EP]

(Tillval)

○ Vakuumfäste som omvandlar den handhållna blåsaren till en dammsugare, fi nns som tillval.

För installation, se bruksanvisningen för Vakuumsats THV-260 (TRB27EP).

(Säkerhetsfunktion)

○ Om du försöker öppna skyddsnätet (K) när motorn är igång stannar motorn automatiskt. (Fig.1)

Men försök aldrig öppna säkerhetsnätet (K) när motorn är igång, ens med den här funktionen, annars kan allvarlig personskada uppstå.

ANVÄNDNING

Bränsle (Bild 6)

WARNING

○ Enheten/maskinen är utrustad med en tvåtaktsmotor. Kör alltid motorn med oljeblandad bensin.

Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.

Bränsle är mycket lättantändligt och man kan skadas allvarligt vid inandning eller stänk på kroppen.

Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus.

Bränsle

○ Använd alltid 89-oktaniq blyfri bensin.

○ Använd äkta tvåtaktsoljä eller använd en blandning mellan 25:1 och 50:1. Vänligen rådfråga en Tanaka-återförsäljare angående blandningsförhållandet.

Om originalolja inte finns tillgänglig, använd en olja av hög kvalitet med tillsats av antioxidationsmedel och uttryckligt märkt för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte oljeblandning av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer).

○ Använd aldrig motorolja (10 W/30) eller spillolja.

○ Blanda aldrig bränsle och olja i maskinens bränsletank. Blanda alltid bensin och olja i en separat ren behållare.

Börja alltid med att fylla i halva bensinmängden.

Häll därefter i hela mängden olja. Blanda (skaka) bränsleblandningen. Häll sedan i återstående mängd bensin.

Blanda (skaka) bränsleblandningen ordentligt innan blandningen hålls i bränsletanken.

Mängd blandad mängd tvåtaktsolja och bensin

Bensing (liter)	Tvåtaktsolja (ml)
	Proportion 50:1 P	Proportion 25:1
0,5 10	— 20
1	20 —	40
2	40 —	80
4	80 —	160

Bränslepåfyllning

WARNING

○ Stäng alltid av motorn och låt den svalna några minuter innan bränslepåfyllning. Rök inte och undvik öppen eld och gnistor i närheten av tankningsplatsen.

- Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.

○ Dra åt tanklocket ordentligt efter tankning.

○ Flytta alltid apparaten minst 3 m från tankningsplatsen före start av motorn.

○ Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.

○ Kontrollera noggrant så att inga bränsleläckage finns efter påfyllningen.

○ För att avlägsna eventuell statisk elektricitet före bränslepåfyllning mellan huset, bränslebehållaren och operatören, se till att vidröra mark som är lätt fuktig.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren.

Start

FÖRSIKTIGT

Börja inte om röret och skyddsnätet är hindrat.

1. Skjut tändningsomkopplaren (H) till läge ON. (Bild 7)

2. Tryck på handpumpen (N) flera gånger så att bränsle flyter genom returledningen (10). (Fig. 8)

3. Ställ in chokereglaget (M) till START-läget (stängd) (A). (Bild 9)

4. Dra snabbt i starchandtaget. Var noga med att hålla fast handtaget i handen så att det inte släpps tillbaka. (Bild 10)

5. När du hör att motorn vill starta, ställ tillbaka chokereglaget till läget RUN (öppen) (B). (Bild 9)

6. Dra snabbt i starchandtaget igen. (Bild 10)

ANMÄRKNING

Om motorn inte startar upprepa moment 2 till 6.

1. Varmkör motorn i cirka 2-3 minuter innan den belastas.

Utför endast 1, 2 och 6 i startproceduren för en kall motor.

Om motorn inte startar, utför samma startförfarande som för en kall motor.

Manövrering av blåsapparaten (Bild 11)

○ Kör maskinen med låg fart för att blåsa upp löv och torrt gräs.

○ Medelfart lämpar sig bäst vid bortblåsning av våta löv och vått gräs.

○ Kör maskinen med hög fart för att blåsa upp grus, smuts och liknande.

○ Vid arbete i dammig omgivning, spola området med vatten.

WARNING

○ Blås inte ut luften mot människor eller djur.

O Maskinen får endast köras i välventilerade områden.

Sätt aldrig ihop eller plocka isär redskapet, så länge motorn är i gång, eftersom det skulle orsaka allvarliga personskador.

○ Rör aldrig vid ljuddämparen, tändstiftet eller andra metalldelar, medan motorn är i gång eller omedelbart efter det motorn har stängts av.

O Använd inte denna blåsmaskin inomhus.

○ Använd inte om det finns ett öppet fönster i närheten av arbetsområdet och dess omgivning.

FÖRSIKTIGT

Denna fläkt har konstruerats och justerats för att användas tillsammans med de medföljande blåsrören. Den får aldrig köras utan det raka röret.

ANMÄRKNING

När du hör eller känner konstiga ljud eller vibrationer, stäng av motorn omedelbart och kontrollera om något blockerar fläktar eller rör, om så är fallet, ta bort det och kontrollera eventuella skador.

Svenska

○ Val av blåsningsrör

• Rakt blåsningsrör

Tillåter drift vid maximal blåskapacitet.

Lämplig för drift i utbredda områden,

motorrevolutionen hålls minimal, vilket resulterar i förbättrad bränsleförbrukning jämfört med det koniska/fl äktformade blåsröret.

Det raka blåsröret rekommenderas för normal användning.

- Koniskt/Fläktformat blåsrör

Tillåter drift vid maximal blåshastighet.

Perfekt för att blåsa våta blad som fastnar på marken eller släppa ut ett kraftigt luftutsläpp i begränsade utrymmen.

Stopp (Fig. 12)

Minska motorns varvtal och kör på tomgång några minuter, stäng sedan av tändningslåset (H) och håll det intryckt tills motorn har stannat helt.

UNDERHÅLL

ANORDNINGAR OCH SYSTEM FÖR UTSLÄPPSKONTROLL FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV VERKSTÄDER FÖR ICKE-MOTORFORDON ELLER INDIVIDER.

Förgasaren är en precisionsdetalj som blandar luft och bränsle, och den är utformad för att säkerställa hög prestanda från motorn. Innan verktyget levereras från fabriken, har förgasaren justerats under en testkörning. Gör endast justeringar om det är nödvändigt på grund av miljöförhållanden (klimatet eller atmosfärstrycket), typen av bränsle, typen av tvåtaktsolja, etc.

WARNING

○ Eftersom förgasaren är tillverkad med en hög grad av precision, ta inte isär den.
○ För denna produkt är tomgångsvarvtalet den enda inställning hos förgasaren som kan justeras (T).

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfiltret är rent. Om justering krävs, vrid tomgångsjusteringsskruven (T) medurs för att öka motorns hastighet, öppna (moturs) för att minska motorvarvtalet. Standard tomgångsvarvtal är 2800-3200 varv.

FÖRSIKTIGT

Ovanstående justering måste följas när justeringar görs.

Annars kan skador på motorn inträff a på grund av det felaktiga tillståndet.

ANMÄRKNING

På en del modeller som säljs i områden med stränga regler för avgasutsläpp kan högt eller lågt varvtal på förgasare inte justeras. Sådan justering kan medföra att motorn öppnas utanför gränsen för tillåtna utsläpp. För dessa modeller är inställning av tomgångsvarvtal den enda justering som kan göras.

REKOMMENDATION

JUSTERING AV FÖRGASARE KRÄVER ERFAREN ELLER VÄLUTBILDAD PERSONAL, ELLER SÅ REKOMMENDERAS ATT TA ENHETEN TILL EN TANAKA-ÅTERFÖRSÄLJARE.

Luftfi Itret (11) måste rengöras från damm och smuts för att undvika:

○ Förgasarfel.
○ Startproblem.
○ Minskad motoreff ekt.
○ Onödigt slitage på motorns delar.
○ Onormal bränsleförbrukning.

Rengör fi ltret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden.

Rengöring av luftfi Iter (Bild 14)

Öppna luftfiltrets käpa (12) och ta bort luftfiltret (11). Rengör det. Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hålet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat fi liter måste alltid bytas ut.

Bränslefi Iter (Bild 15)

Ta bort bränslefiltret (13) från bränsletanken och byt det om det är smutsigt.

ANMÄRKNING

Ett blockerat bränslefi liter (13) kan förhindra bränslematningen och orsaka ett rotationsfel hos motorn.

Tändstift (Bild 16)

När du tar bort tändstiftet, ska du vrida och ta loss tändstiftshatten som visas på bilden. (Bild 17)

Tändstiftet påverkas av:

○ Felaktig förgasarinställning.
○ Felaktig bränsleblandning (för mycket olja i bensinen)
○ Smutsigt luftfi Iter.

○ Svåra arbetsförhållanden (t.ex. kyla).

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg eff ekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först.

Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avständ är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

ANMÄRKNING

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift, använd samma typ av tändstift vid byte.

Långtidsförvaring

Tappa ur allt bränsle från bränsletanken. Starta motorn och låt den gå tills den stannar. Reparera eventuella skador som har uppstått vid användning. Rengör motorsågen med en ren trasa eller med tryckluft. Droppa några droppar tvåtaktsmotorolja i cylindern genom tändstiftshålet och dra runt motorn några gånger så att oljan sprid.

Täck över motorsågen och förvara den på en torr plats.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information, vänligen kontakta en Tanaka-äterförsäljare.

Dagligt underhåll

○ Rengör maskinen utvändigt.
○ Kontrollera att luftintaget vid skyddsnätet inte är igentäppt.
○ Kontrollera att skyddsnätet inte är skadat eller sprucket. Byt ut skyddsnätet om det är skadat eller sprucket.
○ Kontrollera att muttrar och skruvar är ordentligt åtdragna.

Veckounderhåll

○ Kontrollera startapparaten, speciellt startsnöret.
○ Rengör tändstiftet utvändigt.
○ Demontera tändstiftet och kontrollera elektrodavståndet. Justera det till 0,6 mm eller byt tändstift.
○ Rengör luftfi ltret.

Månadsunderhåll

○ Rengör bränsletanken med bensin och rengör bränslefi ltret.
○ Rengör förgasaren utvändigt och utrymmet runt omkring.

Kvartalsunderhåll

○ Rengör kylflänsarna på cylindern.
○ Rengör fläkten och utrymmet runt omkring den.
○ Rengör ljuddämparen från sot.

VÄLJA TILLBEHÖR

Tillbehören för denna maskin listas på sida 193.

FÖRSIKTIGT

Rengöring av cylinderfenor, fl äkt och ljuddämpare ska utföras av en Tanaka-återförsäljare.

VÄLJA TILLBEHÖR

Rekommenderade tillbehör för varje modell presenteras i tabellen nedan. För köp, kontakta en Tanaka-återförsäljare. Kontrollera noggrant, eftersom de tillbehör som inte markeras med "●" inte kan monteras.

Lista över rekommenderade tillbehör

Kod nr. Beskrivning TRB27EAP TRB27EP
6601600 MUNSTYCKE (A)		●	●
6698394 MUNSTYCKE (B)		●	●
6699184 FLÄKTHUVUDRÖR		●	●
6601634	VAKUUMSATSTHV-260 (TRB27EP)	-	●
6684946 VAKUUMRÖR -			●
6601497 BÖJT RÖR -			●
6601601 DAMMPÅSE -			●
6601500 JORDGREPP -			●

FELSÖKNING

Använd kontrollerna i tabellen nedan om verktyget inte fungerar normalt. Om detta inte löser problemet, rådfråga din återförsäljare eller Tanaka-återförsäljaren.

Tillstånd Orsak Åtgård
Motorn startar inte	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg	Fyll på bränsletanken med rätt bränsleblandning (25:1–50:1)
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		För mycket bränsle absorberas och tändstiftet är vått	1. Koppla bort tändstiftet och låt torka2. Dra i starchandtaget 5 eller 6 gånger för att ta bort överfl ödigt bränsle3.Monteratändstiftet4. Ställ chokereglaget på läge RUN och dra i starchandtaget
		Bränslefiltret är igensatt med smuts	Rengör bränslefiltret
		Bränsleledningen är böjd eller frånkopplad	Se till att bränslet fl ödar jämnt
		Fel på förgasaren Kontakta en Tanaka-återförsäljare
	Elsystem	Stoppknappsledningen har kortslutits Kontakta en Tanaka-återförsäljare
		Tändstiftet är smutsigt Byt ut eller rengör tändstiftet
		Elektrodavståndet är för stort Justera avståndet till 0,6 mm
		Dålig förbindelse mellan högspänningskabel och tändstift	Återanslut
		Fel på elsystemet Kontakta en Tanaka-återförsäljare
	Övrigt	Ljuddämparens utlopp är tilltäppt med kol	Kontakta en Tanaka-återförsäljare för reparation
Motorn startar men dör direkt	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg	Fyll på bränsletanken med rätt bränsleblandning (25:1–50:1)
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		Tvåtaktsolja har inte tillsatts Kontakta en Chokereglaget är i START-läge Ställ chokereglaget på läge RUN	Tanaka-återförsäljare
		Luft har kommit in i bränslesystemet	Återanslut bränsleledningen eller kopplingen
		Fel på förgasaren Kontakta en Tanaka-återförsäljare
	Elsystem	Tändningsfel
		Tändstiftet fungerar inte Ersätt med nytt tändstift
		Elsystemet fungerar inte Kontakta en	Tanaka-återförsäljare
	Övrigt	Överhettning av motorn
		Fel modell på tändstiftet	Ersätt med angiven del Se "TEKNISKÄ DATA"
		Smutsig luftrengörare Rengör
		Tilltäppning av kol (ljuddämparens utlopp)	Rengör
		Otilräcklig kompression (kolv, kolvring, cylinder)	Kontakta en Tanaka-återförsäljare

Tillstånd Orsak Åtgärd
Onormala vibrationer	Handtaget, handtagsfästet eller någon annan fästanordning är lös	Kontrollera och dra åt
Motorn stannar inte Stoppknappen fungerar inte		Ställ chokereglaget på läge START för att stoppa motornAvsluta användning omedelbart och kontakta en Tanaka-återförsäljare
Motorn stannar när gasspjället är stängt	Tomgångsvarvtalet är för lågt Kontakta en	Tanaka-återförsäljare

BETYDNING AF SYMBOLER
