Produkttyp	Högtryckstvätt
Märke	Kärcher
Modell	K Mini Plus
Matningsspänning	220-240 V, 50-60 Hz
Strömförbrukning	6 A
Skyddsklass	II
IP-klass	IPX5
Arbetstryck	7,4 MPa (74 bar)
Maximalt tillåtet tryck	11 MPa (110 bar)
Vattenflöde	5,5 l/min
Maximalt flöde	6,0 l/min
Max. vatteningångstryck	1,2 MPa (12 bar)
Max. inloppstemperatur	40 °C
Vikt inklusive tillbehör	4,7 kg
Mått (L x B x H)	278 x 233 x 296 mm
Ljudtrycksnivå	77 dB(A)
Garanterad ljudeffektnivå	91 dB(A)
Hand-armvibration	0,7 m/s²
Lans	Vario Power (inställning SOFT till HARD)
Högtrycksslang	Ingår
Funktioner	Automatisk pumpstopp vid avtryckarlossning, pistolhandtagslås
Säkerhet	Avlastningsventil med tryckvakt, frostskydd
Underhåll	Regelbunden rengöring av vatteninloppssilen
Garanti	Enligt landets villkor (se bruksanvisning)

Vanliga frågor - K Mini Plus Kärcher

Hur startar jag Kärcher K Mini Plus?

Parkera apparaten på en plan yta, anslut högtrycksslangen till apparatens anslutning, stick in kontakten, öppna vattenkranen, ställ sedan strömbrytaren på I/ON. Lås upp pistolhandtaget och tryck på avtryckaren.

Varför bygger apparaten inte upp tryck?

Kontrollera lansens inställning (position HARD), tillräckligt vattenflöde, och rengör silen i vatteninloppet. Om nödvändigt, lufta ur apparaten genom att köra den utan högtrycksslang tills vattnet kommer ut utan luftbubblor.

Vilka rengöringsmedel kan jag använda?

Använd endast rengöringsmedel som godkänts av KÄRCHER för högtryckstvättar. Följ anvisningarna som medföljer rengöringsmedlen.

Hur skyddar jag apparaten mot frost?

Töm vattnet helt ur apparaten genom att låta den gå utan slang och vattenförsörjning i max 1 minut. Förvara apparaten och tillbehören frostfritt.

Vad gör jag om högtrycksstrålen är ojämn?

Rengör högtrycksmunstycket med en nål och skölj det med rent vatten. Kontrollera också vattenförsörjningens flöde.

Hur underhåller jag silen i vatteninloppet?

Ta bort vatteninloppsanslutningen, ta bort silen med en platt tång, rengör den under rinnande vatten och sätt tillbaka den. Gör detta regelbundet.

Kan jag ansluta apparaten direkt till dricksvattennätet?

Nej, apparaten får inte anslutas direkt till det allmänna dricksvattennätet. Använd en standardträdgårdsslang och följ lokala föreskrifter.

Vilka mått och vikt har K Mini Plus?

Mått: 278 x 233 x 296 mm. Vikt inklusive tillbehör: 4,7 kg.

Hur förvarar jag tillbehören?

Använd förvaringsutrymmet på apparaten. Rulla ihop högtrycksslangen och fäst strömkabeln på dess rulle med kabelclips.

Var hittar jag reservdelar?

Tillbehör och reservdelar finns på www.kaercher.com eller hos auktoriserade återförsäljare. Använd endast originaldelar.

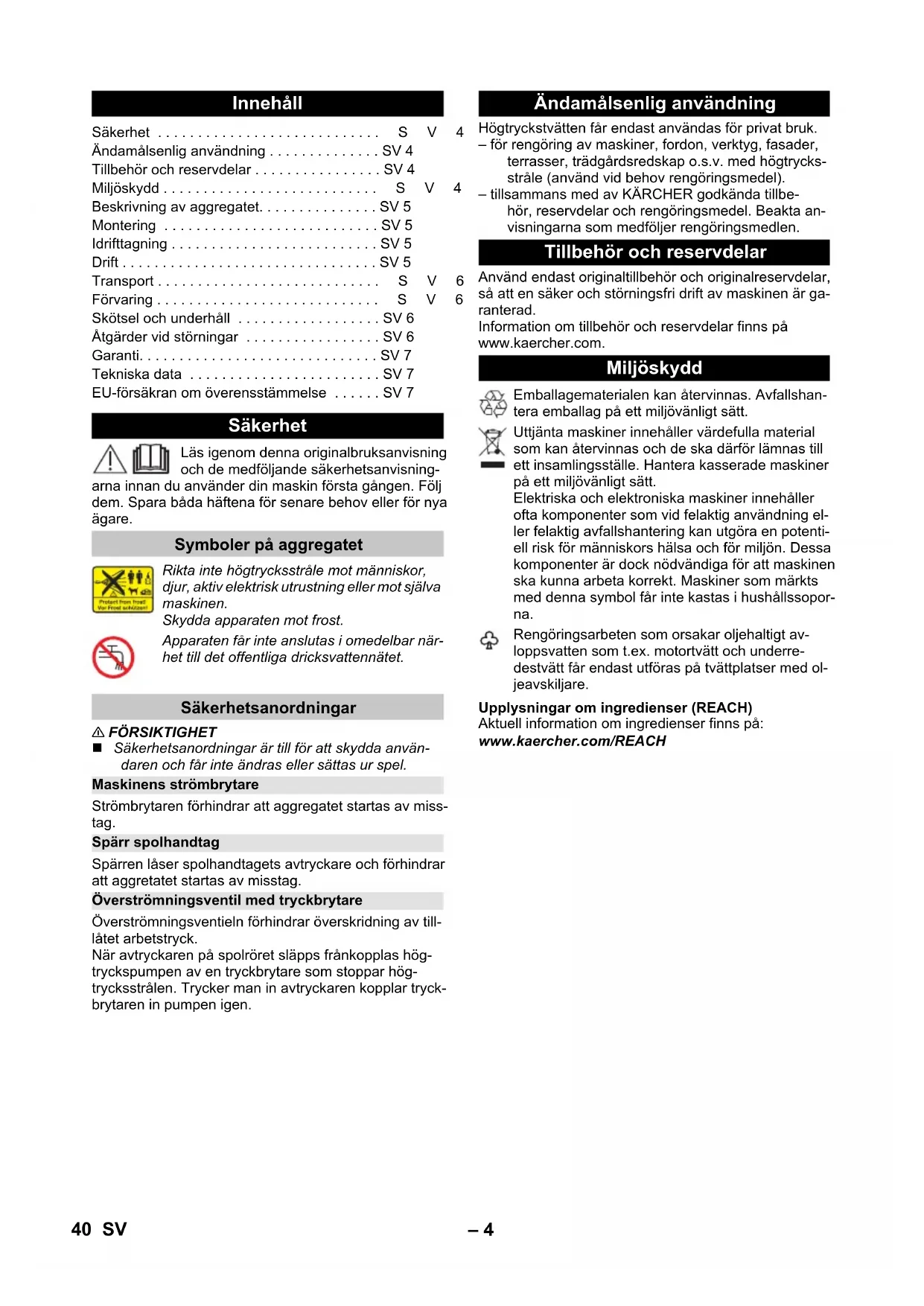

BRUKSANVISNING K Mini Plus Kärcher

Ändamålsenlig användning . . . . . . . . . . . . . . . . . SV 4

Tillbehör och reservdelar . . . . . . . . . . . . . . . . . . . . . SV 4

Miljöskydd S V

Beskrivning av aggregatet. . . . . . . . . . . . . . . . . SV 5

Montering SV 5

Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Drift SV 5

Transport S V

Förvaring S V

Skötsel och underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6

Åtgärder vid störningar . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

EU-försäkran om överensstämmelse ..... SV 7

Säkerhet

Läs igenom denna originalbruksanvisning och de medföljande säkerhetsanvisningarna innan du använder din maskin första gången. Följ dem. Spara båda häftena för senare behov eller för nya ägare.

Symboler på aggregatet

Rikta inte högtrycksstråle mot människor, djur, aktiv elektrisk utrustning eller mot själva maskinen.

Skydda apparaten mot frost.

Apparaten får inte anslutas i omedelbar närhet till det offentliga dricksvattennätet.

Säkerhetsanordningar

⚠ FÖRSIKTIGHET

■ Säkerhetsanordningar är till för att skydda användaren och får inte ändras eller sättas ur spel.

Maskinens strömbrytare

Strömbrytaren förhindrar att aggregatet startas av miss- tag.

Spärr spolhandtag

Spärren läser spolhandtagets avtryckare och förhindrar att aggretatet startas av misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar överskridning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps frånkopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren kopplar tryckbrytaren in pumpen igen.

Ändamålsenlig användning

4 Högtryckstvätten får endast användas för privat bruk.

– för rengöring av maskiner, fordon, verktyg, fasader, terrasser, trädgårdsredskap o.s.v. med högtrycksstråle (använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända tillbehör, reservdelar och rengöringsmedel. Beakta anvisningarna som medföljer rengöringsmedlen.

Tillbehör och reservdelar

6 Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Miljöskydd

Emballagematerialen kan återvinnas. Avfallshantera emballag på ett miljövänligt sätt.

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Hantera kasserade maskiner på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Beskrivning av aggregatet

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig.

Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Bilder, se sida 2

1 Vattenanslutning med inbyggt filter

2 Kopplingsdel för vattenanslutning

3 Högtrycksanslutning

4 Tillbehörsfack

5 Bärhandtag

8 Förvaringsplats för nätsladd

9 Strömbrytare "0/OFF / I/ON"

10 Spolhandtag

11 Spärr spolhandtag.

12 Klämmor till högtrycksslang

13 Säkringshylsa

14 Strålrörsförlängning

15 Spolrör med tryckreglering (Vario Power) Arbetstrycket kan ökas steglöst från "SOFT" till "HARD". För att justera arbetstrycket släpper du handsprutans spak och vrider strålröret till önskat läge.

16 Högtrycksslang

17 Slang för vattentillförsel

18 Slangkoppling

19 Slangkoppling (Aqua Stop)

20 Krananslutning till inomhuskranar

Montering

Montera de bifogade lösa delarna på aggregatet innan det tas i drift.

Figurer, se sida 3

Bild A

→ Skruva fast den medföljande kopplingen på aggregatets vattenanslutning.

Bild B

→ Dra ur klämmorna till högtrycksslangen ur handsprutan.

Bild C

→ Stick in högtrycksslangen i handsprutpistolen.

→ Tryck in klämman tills den hakar fast. Kontrollera att förbindelsen sitter säkert genom att dra i högtrycksslangen.

Idrifttagning

→ Ställ maskinen på ett jämnt underlag.

Bild D

→ Koppla ihop högtrycksslangen med högtrycksanslutningen på aggregatet. Kontrollera att förbindelsen sitter säkert genom att dra i högtrycksslangen.

→ Anslut nätkontakt till vägguttag.

Vattenförsörjning

Anslutningsvärde, se typskylt/Tekniska Data.

Beakta vattenleverantörens föreskrifter.

OBSERVERA

Föroreningar i vattnet kan skada högtryckspumpen eller tillbehören. Som skydd rekommenderas att man använder KÄRCHER vattenfilter (specialtillbehör, artikelnummer 4.730-059).

→ Trä på slangen för vattentillförsel på kopplingen på vattenanslutningen.

→ Anslut vattenslangen till vattenförsörjningen.

→ Öppna vattenkranen helt.

Drift

OBSERVERA

Torrkörning under mer än 2 minuter leder till skador på högtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minuter, stäng av maskinen och följ hänvisningarna i kapitlet "Åtgärder vid störning"

Drift med högtryck

⚠ FÖRSIKTIGHET

Håll aldrig strålen närmare än 30 cm vid rengöring av lackerade ytor för att undvika skador.

Bild E

→ Stick in strålrörsförlängningen i handsprutan och fäst den genom att vrida den 90°.

Bild F

→ Drag fast säkringshylsan.

Bild G

→ Stick in strålröret i strålrörsförlängningen och fäst det genom att vrida det 90°.

→ Aktivera avtryckaren, aggregatet startar. Hänvisning: Släpps avtryckaren stängs aggregatet av igen. Högtryck blir stäende i systemet.

Avbryta driften

→ Släpp avtryckaren på spolhandtaget.

→ Spärra avtryckaren på spolhandtaget.

→ Vid längre pauser i arbetet (över fem minuter) bör aggregatet dessutom slås av "0/OFF".

Avsluta driften

⚠ FÖRSIKTIGHET

Lossa högtrycksslangen från handsprutpistolen eller från aggregatet endast när det inte finns något tryck i systemet.

→ Släpp avtryckaren på spolhandtaget.
→ Stäng av strömbrytaren "0/OFF"
→ Dra ut nätkontakten ur vägguttaget.
→ Stäng av vattenkranen.
→ Tryck avtryckaren på spolhandtaget på handsprutan för att reducera trycket i systemet.
→ Spärra avtryckaren på spolhandtaget.
→ Koppla bort aggregatet från vattenförsörjningen.

Transport

⚠ FÖRSIKTIGHET

Risk för person och egendomsskada!

Tänk på maskinens vikt vid transporten.

Transport för hand

→ Lyft upp maskinen i bärhandtaget och bär den.

Transport i fordon

→ Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

⚠ FÖRSIKTIGHET

Risk för person och egendomsskada!

Tänk på fordonets vikt vid lagringen.

Förvara aggregatet

Beakta innan lägre lagring, t.ex. över vintern, även de extra anvisningarna i kapitlet om skötsel.

→ Ställ maskinen på ett jämnt underlag.
→ Koppla bort högtrycksslangen från högtrycksanslutningen på aggregatet.
→ Skilj strålröret från handsprutpistolen.
→ Förvara tillbehören i deras fästen el. förvaringsplatser.
→ Linda upp nätanslutningskabeln på dess plata och fäst kontakten med en kabelklämma.

Frotskydd

OBSERVERA

Maskiner och inte komplett tömda maskiner och tillbehör kan förstöras av frostskador. Skydda maskinen och tillbehören mot frost.

För att undvika skador:

→ Töm aggregatet helt på vatten: Slå på aggregatet utan ansluten högtrycksslang och utan ansluten vattenförsörjning (max 1 min) och vänta tills det inte längre kommer ut vatten från högtrycksanslutningen. Stäng av apparaten.
→ Förvara aggregatet med alla tillbehör i frostsäkert utrymme.

Skötsel och underhåll

⚠️ FARA

Risk för elektrisk stöt.

■ Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Rengör sil i vattenanslutningen

Rengör silen i vattenanslutningen regebundet.

OBSERVERA

Silen får inte ta skada.

→ Ta bort kopplingen på vattenanslutningen.

Bild H

→ Dra ut silen med en plattång.
→ Rengör silen under rinnande vatten.
→ Sätt in silen i vattenanslutningen igen.

Underhåll

Aggregatet är underhållsfritt.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om du är osäker.

⚠️ FARA

Risk för elektrisk stöt.

→ Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Apparaten arbetar inte

→ Aktivera avtryckaren i spolhandtaget, aggregatet startar.
→ Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.
→ Kontrollera om nätkabeln är skadad.

Aggregatet ger inget tryck

→ Kontrollera inställningen på strålrör.
→ Kontrollera att vattenförsörjningen levererar tillräcklig mängd vatten.
→ Lufta ur aggregatet: Starta aggregatet utan ansluten högtrycksslang och låt gå (max 2 minuter) tills vattnet som kommer ut från högtrycksanslutningen är fritt från luftbubblor. Stäng av aggregatet och anslut högtrycksslangen igen.
→ Lossa filtret i vattenanslutningen med ett plattång och rengör den under rinnande vatten.

Kraftiga tryckvariationer

→ Rengör högtrycksmunstycke: Ta bort smuts från munstyckshålet med en nål och spola ut det framifrån med vatten.
→ Kontrollera vattenflödesmängden.

Arbetsljud

Kuggrem defekt, kontakta auktoriserad serviceverkstad.

Aggregatet ej tätt

→ En lätt otäthet på aggregatet är normal. Kontakta auktoriserad serviceverksstad om det finns stora otätheter.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Adressen hittar du på:

Elanslutning
Spänning 220-240	V1~50-60 Hz
Strömförbrukning 6 A
Skyddsgrad IPX5
Skyddsklass II	回
Vattenanslutning
Inmatningsstryck (max.) 1,2 MPa
Inmatningstemperatur (max.) 40 °C
Inmatningsmängd (min.) 7 l/min
Prestanda
Arbetstryck 7,4 MPa
Max. tillåtet tryck 11 MPa
Matningsmängd, vatten 5,5 l/min
Maximal matningsmängd 6,0 l/min
Spolhandtagets rekylkraft 11 N
Mätt och vikt
Längd 278 mm
Bredd	233 mm
Höjd	296 mm
Vikt, driftklar med tillbehör	4,7 kg
Fastställda värden enligt SS-EN 60335-2-79
Hand-Arm Vibrationsvärde	0,7 m/s ^2
Osäkerhet K	0,6 m/s ^2
Ljudtrycksnivå L_pA	77 dB(A)
Osäkerhet K_pA	2 dB(A)
Ljudteffektsnivå L_WA + Osäkerhet K_WA	91 dB(A)

Tekniska ändringar förbehålls.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.600-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 89

Garanterad: 91

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG
