Produkttyp	Dränkbar pump
Märke	Einhell
Modell	Royal SMP 900-S Niro
Nätspänning	230 V ~ 50 Hz
Upptagen effekt	900 W
Maximal flöde	15 000 l/h
Maximal pump höjd	9,5 m
Maximal nedsänkningsdjup	5 m
Maximal vattentemperatur	35 °C
Slanganslutning	5/4" FE
Maximalt tillåten smutspartikelstorlek	ø 25 mm
PÅ-starthöjd	ca 50 cm
AV-stopphöjd	ca 5 cm
Artikelnummer	41.708.50
Huvudsakliga användningsområden	Pumpning av klart vatten, källartömning, brunnsdränering, trädgårdsarbete
Motorskydd	Inbyggt termiskt skydd
Elsäkerhet	Säkerhetsuttag minst 6 A, jordfelsbrytare 30 mA rekommenderas
Underhåll	Rengöring med rent vatten efter varje användning; kontroll var tredje månad
Rengöring av pumphjul	Demontera insugningskorgen (4 skruvar) och skölj med rent vatten
Garanti	12 månader från inköpsdatum
Kundservice	Kontakta ISC GmbH med typ, artikelnummer och identifikationsnummer

Vanliga frågor - Royal SMP 900-S Niro EINHELL

Vad gör man om pumpen inte startar?

Kontrollera först nätspänningen (230 V). Se till att flottörbrytaren är i högt läge. Om problemet kvarstår, kontakta en elektriker.

Varför pumpar pumpen inte vatten?

Inloppsfiltret kan vara igensatt. Rengör det med en vattenstråle. Kontrollera också att tryckslangen inte är vikt.

Pumpen stannar inte, vad göra?

Det innebär ofta att flottörbrytaren är blockerad eller att pumpen inte är placerad korrekt på brunnsbotten. Justera positionen.

Vattenflödet är otillräckligt, hur åtgärdar man det?

Rengör inloppsfiltret och pumphjulet från föroreningar. Om vattnet är mycket smutsigt kan pumpen snabbt bli igensatt.

Pumpen stannar efter några minuter, varför?

Motorskyddet löser ut om vattnet är för smutsigt eller för varmt (max 35 °C). Rengör pumpen och brunnen, och kontrollera temperaturen.

Hur underhåller man pumpen regelbundet?

Efter varje användning, skölj den med rent vatten. Var tredje månad, kontrollera flottörbrytarens funktion och rengör brunnsbotten.

Hur justerar man flottörbrytaren?

Brytpunkten justeras genom att flytta brytaren i spärranordningen. Se till att brytaren inte nuddar marken innan stopp för att undvika torrkörning.

Hur rengör man pumphjulet?

Koppla bort pumpen, skruva loss de 4 skruvarna på insugningskorgen, ta bort den och skölj pumphjulet med rent vatten. Placera inte pumpen på pumphjulet.

Vilken är den högsta tillåtna vattentemperaturen?

Pumpen kan pumpa vatten upp till 35 °C. Över detta riskerar motorn att överhettas och stanna.

Vad täcker garantin och hur beställer man reservdelar?

Garantin på 12 månader täcker material- och tillverkningsfel, men inte torrkörning eller främmande föremål. För reservdelar, ange apparattyp, artikelnummer och identifikationsnummer till kundservice.

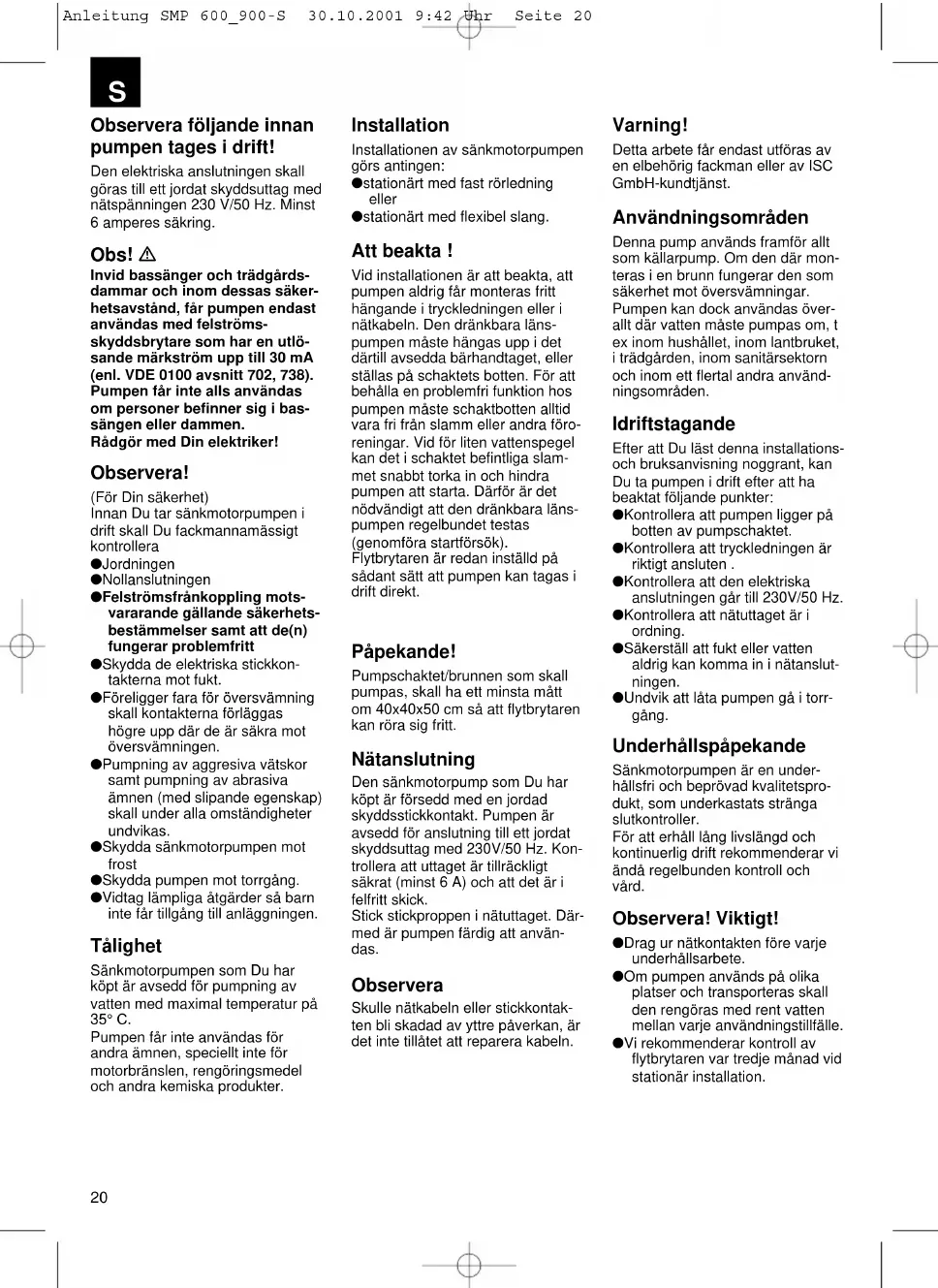

BRUKSANVISNING Royal SMP 900-S Niro EINHELL

Observera följande innan pumpen tages i drift!

Den elektriska anslutningen skall göras till ett jordat skyddsuttag med nätpänningen 230 V/50 Hz. Minst 6 amperes säkring.

Obs!

Invid bassänger och trädgårds-dammar och inom dessas säker-hetsavständ, får pumpen endast användas med felströms-skyddsbrytare som har en utlö-sande märkström upp till 30 mA (enl. VDE 0100 avsnitt 702, 738). Pumpen får inte alls användas om personer befinner sig i bas-sängen eller dammen. Rådgör med Din elektriker!

Observera!

(För Din säkerhet)

Innan Du tar sänkmotorpumpen i drift skall Du fackmannamässigt kontrollera

●Jordningen
●Nollanslutningen
- Felströmsfränkoppling motsvararande gällande säkerhetsbestämmelser samt att de(n) fungerar problemfritt
●Skydda de elektriska stickkontakterna mot fukt.
- Föreligger fara för översvämning skall kontakterna förläggas högre upp där de är säkra mot översvämningen.
●Pumpning av aggresiva vätskor samt pumpning av abrasiva ämnen (med slipande egenskap) skall under alla omständigheter undvikas.
●Skydda sänkmotorpumpen mot frost
●Skydda pumpen mot torrgång.
- Vidtag lämpliga åtgärder så barn inte får tillgång till anläggningen.

Tålighet

Sänkmotorpumpen som Du har köpt är avsedd för pumpning av vatten med maximal temperatur på 35°C.

Pumpen får inte användas för andra ämnen, speciellt inte för motorbränslen, rengöringsmedel och andra kemiska produkter.

Installation

Installationen av sänkmotorpumpen görs antingen:

●stationärt med fast rörledning eller
●stationärt med flexibel slang.

Att beakta!

Vid installationen är att beakta, att pumpen aldrig får monteras fritt hängande i tryckledningen eller i nätkabeln. Den dränkbara läns-pumpen måste hängas upp i det därtill avsedda bärhandtaget, eller ställas på schaktets botten. För att behålla en problemfri funktion hos pumpen måste schaktbotten alltid vara fri från slamm eller andra föro-reningar. Vid för liten vattenspegel kan det i schaktet befintliga slam-met snabbt torka in och hindra pumpen att starta. Därför är det nödvändigt att den dränkbara läns-pumpen regelbundet testas (genomföra startförsök). Flytbrytaren är redan inställd på sådant sätt att pumpen kan tagas i drift direkt.

Påpekande!

Pumpschaktet/brunnen som skall pumpas, skall ha ett minsta mått om 40x40x50 cm så att flytbrytaren kan röra sig fritt.

Nätanslutning

Den sänkmotorpump som Du har köpt är försedd med en jordad skyddsstickkontakt. Pumpen är avsedd för anslutning till ett jordat skyddsuttag med 230V/50 Hz. Kontrollera att uttaget är tillräckligt säkrat (minst 6 A) och att det är i felfritt skick.

Stick stickproppen i nätuttaget. Därmed är pumpen färdig att användas.

Observera

Skulle nätkabeln eller stickkontakten bli skadad av yttre påverkan, är det inte tillåtet att reparera kabeln.

Varning!

Detta arbete får endast utföras av en elbehörig fackman eller av ISC GmbH-kundtjänst.

Användningsområden

Denna pump används framför allt som källarpump. Om den där monteras i en brunn fungerar den som säkerhet mot översvämningar. Pumpen kan dock användas överallt där vatten måste pumpas om, t ex inom hushålet, inom lantbruket, i trädgården, inom sanitärsektorn och inom ett flertal andra användningsområden.

Idriftstagande

Efter att Du läst denna installations- och bruksanvisning noggrant, kan Du ta pumpen i drift efter att ha beaktat följande punkter:

• Kontrollera att pumpen ligger på botten av pumpschaktet.
• Kontrollera att tryckledningen är riktigt ansluten.
• Kontrollera att den elektriska anslutningen går till 230V/50 Hz.
• Kontrollera att nätuttaget är i ordning.
• Säkerställ att fukt eller vatten aldrig kan komma in i nätanslutningen.
• Undvik att läta pumpen gå i torrgång.

Underhållspåpekande

Sänkmotorpumpen är en underhållsfri och beprövad kvalitetsprodukt, som underkastats stränga slutkontroller.

För att erhåll lång livslängd och kontinuerlig drift rekommenderar vi ändå regelbunden kontroll och vård.

Observera! Viktigt!

• Drag ur nätkontakten före varje underhållsarbete.
• Om pumpen används på olika platser och transporteras skall den rengöras med rent vatten mellan varje användningstillfälle.
• Vi rekommenderar kontroll av flytbrytaren var tredje månad vid stationär installation.

S

• Avlägsna ludd och trådartiga partiklar som eventuellt fastnat i pumphuset med en vattenstråle.
• Var tredje månad skall slamm på botten i pumpschaktet avlägsnas och väggarna i pumpschaktet rengöras.
• Rengör flytbrytaren från avlagringar med rent vatten.

Vid alltför starka avlagringar i pumphuset måste pumpens undre del demonteras på följande sätt:

1. Ta bort de fyra skruvarna på insugningslådans undersida.
2. Lossa på insugningslådan från pumphuset.
3. Rengör skovelhjulet med klart vatten.

Obs! Pumpen får inte ställas ned på eller stöttas upp av skovelhju- let!

1. Montera i omvänd ordningsföljd.

Inställning av PÅ/AV-brytpunkten

Flottörställarens PÅ- resp AV-brytpunkt kan ställas in genom ändring av flottörställaren i flottörställarrastreringen.

Kontrollera före driftstart följande punkter:

• Flottörställaren måste vara så placerad att brytpunktshöjden: PÅ och brytpunktshöjden: AV kan nås lätt och med ringa kraftförbrukning. Kontrollera detta genom att ställa pumpen i ett kärl fyllt med vatten och försiktigt höja flottörställaren för hand och därefter åter sänka den. Då går det att se om pumpen kopplas till resp från.

- Se till att avständet mellan flottörställarhuvud och flottörställarrastrering inte är för litet. Vid för litet avständ garanteras inte en felfri funktion.

- Se till vid inställningen av flottörställaren att flottörställaren interör vid bottnen före urkopplingen av pumpen. OBS! Risk för torrkörning.

Störningar – Orsaker – Åtgärder

Störningar	Orsaker	Åtgärder
Pumpen startar inte	– Nätspänningen saknas– Flytbrytaren kopplar inte om	– Kontrollera nätspänningen– Placera flytbrytaren i högre läge
Pumpen pumpar inte	– Inloppssilen tillstoppad– Tryckslangen ihopböjd	– Rengör inloppssilen med vattenstråle– Åtgärda böjstället
Pumpen stängs inte av	– Flytbrytaren kan inte sjunka ned	– Placera pumpen riktigt på pumpschaktets botten
Pumpmängden för liten	– Inloppssilen tillstoppad– Pumpkapaciteten minskad pga starkt nedsmutsat vatten med smörjiga substanser	– Rengör inloppssilen– Rengör pumpen och byt tätningsdelar
Pumpen stängs av efter kort gångtid	– Motorskyddet stänger av pum- pen pga för starkt försmutsat vatten– För hög vattentemperatur, motorskyddet stänger av	– Drag ur nätstickproppen och rengör pumpschaktet och pumpen– Se till att den maximala vat- tentemperaturen inte överstiger 35°C!

S

Garantipåpekanden:

Följande omfattas inte av garantin:

• Förstörd glidtätningsring pga torrpumpning eller främmande partiklar blandade i vattnet.
• Löphjulet tillstoppat pga främmande partiklar.
  ●Transportskador.
  ●Obehörigs ingrepp.

Reservdelsbeställning

1. Vid en ev. reservdelsbeställning skall följande upp gifter anges:
2. Typ av apparat
3. Apparatens artikelnummer
4. Apparatens ident-nummer
5. Reservdelsnummer på erforderlig reservdel

Tekniska data

ROYAL SMP 600-S SMP 900-S
Nätanslutning 230 V ~ 50 Hz 230	V ~ 50 Hz
Effekt 600 Watt 900 Watt
Transportmängd max 13.800 l/h	15.000 l/h
Transporthöjd max 8 m 9,5 m
Doppningsdjup max 5 m 5 m
Vattentemperatur max 35°C 35°C
Slanganslutning 5/4“ AG	5/4“ AG
Frammande partiklar t o m	∅ 25 mm	∅ 25 mm
Omkopplingshöjd: TILL	50 cm	50 cm
Omkopplingshöjd: FRÅN	5 cm 5 cm
Art nr.	41.708.40	41.708.50

Effektdata

Pumphöjd	Pumpmängd SMP 600-S	Pumpmängd SMP 900-S
1m	max.: 13.500 l/h	max.: 14.400 l/h
2m	max.: 12.600 l/h	max.: 13.200 l/h
3m	max.: 10.800 l/h	max.: 12.000 l/h
4m	max.: 9.000 l/h	max.: 10.800 l/h
5m	max.: 7.200 l/h	max.: 9.000 l/h
6m	max.: 6.000 l/h	max.: 7.800 l/h

FIN

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

N EINHELL-GARANTIDOKUMENT

Förbehåll för tekniska förändringar
