Produkttyp	Bärbar LED-projektor
Varumärke	Brennenstuhl
Modell	professionalLINE X 8051 M
Mått	31 x 31 x 9,7 cm
Vikt	3,7 kg
Märkspänning	220 - 240 V AC
Frekvens	50/60 Hz
Märkström	0,34 A
Effektförbrukning	80 W
Effektfaktor	0,9
IP-klass	IP54, IK08
Skyddsklass	I
Strömkabel	5 m, H07RN-F 3G1,5
Inbyggt uttag	Ja, max belastning 3400 W
Driftstemperaturområde	-20 °C till +50 °C
Dimning	Stegvis (100% / 50%) och progressiv
Användning	Inomhus och utomhus
Maximal projektionsyta	0,096 m²
Ljuskälla	Icke utbytbar LED
Underhåll	Torr eller lätt fuktad trasa, utan lösningsmedel
Säkerhet	Titta inte direkt in i ljusstrålen; använd inte i explosiv miljö; kontrollera att den inte är skadad före användning
Förpackningens innehåll	Projektor, monteringsskruvar (1x M6x45 + bricka, 2x M6x60 + brickor + muttrar)
Tillbehör (valfritt)	Stativ (ingår ej)

Vanliga frågor - professionalLINE X 8051 M BRENNENSTUHL

Hur tänder och justerar man projektorns ljusstyrka?

Tänd projektorn med strömbrytaren på baksidan. För stegvis dimning tryck två gånger för att växla från 100% till 50%. För progressiv dimning håll strömbrytaren intryckt: ljusstyrkan minskar långsamt. Släpp och tryck igen för att öka igen.

Kan projektorn användas utomhus?

Ja, denna projektor är designad för inomhus- och utomhusbruk tack vare sin kapslingsklass IP54 (skydd mot vattenstänk och damm).

Kan jag byta glödlampa eller ljuskälla?

Nej, LED-ljuskällan är inte utbytbar. När den når slutet av sin livslängd måste hela projektorn bytas ut.

Hur rengör man projektorn?

Koppla bort enheten innan rengöring. Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Är projektorn dimbar med extern dimmer?

Nej, denna projektor är inte avsedd för användning med externa dimrar. Dimning sker enbart via den inbyggda strömbrytaren.

Kan projektorn monteras på ett stativ?

Ja, projektorn kan fästas på ett lämpligt stativ med hjälp av hålen på hållaren. Monteringsskruvar medföljer i förpackningen.

Vad är projektorns elförbrukning?

Projektorn har en effekt på 80 W och en märkström på 0,34 A vid 220–240 V. Det inbyggda uttaget tål upp till 3400 W.

Vad gör man om strömkabeln är skadad?

Kabeln kan inte bytas ut. Om kabeln är skadad måste projektorn kasseras enligt bestämmelserna för elavfall.

Vilka säkerhetsföreskrifter ska följas?

Titta aldrig direkt in i ljusstrålen. Använd inte projektorn i explosiv miljö. Kontrollera att den inte är skadad före varje användning. Förvaras utom räckhåll för barn.

Hur kasserar man projektorn vid livslut?

Kasta den inte i hushållssoporna. Lämna den till en uppsamlingsplats för el- och elektronikavfall (WEEE) enligt direktiv 2012/19/EU.

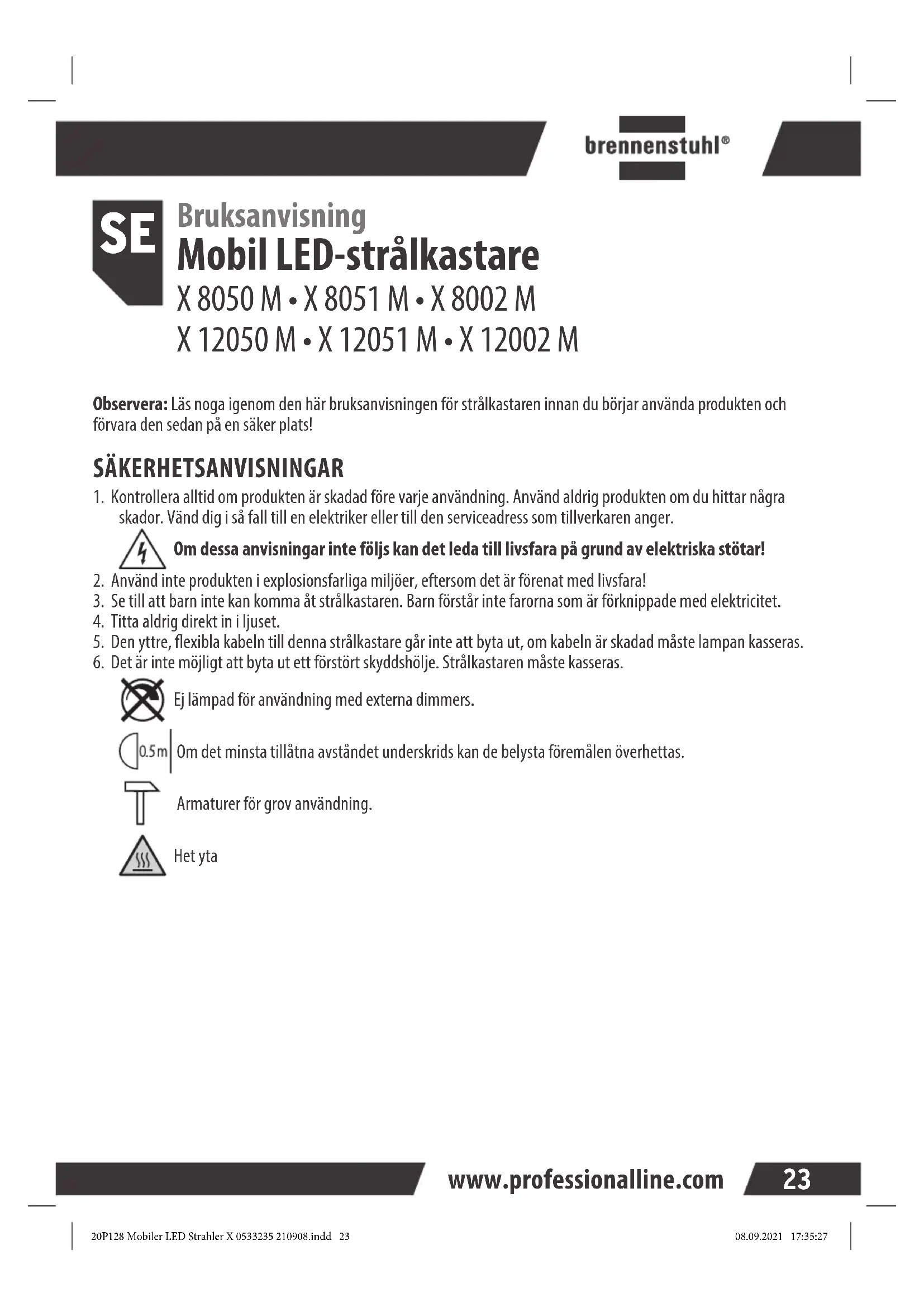

BRUKSANVISNING professionalLINE X 8051 M BRENNENSTUHL

Observera: Läs noga igenom den här bruksanvisningen för strålkastaren innan du börjar använda produkten och förvara den sedan på en säker plats!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten om du hittar några skador. Vänd dig i så fall till en elektriker eller till den serviceadress som tillverkaren anger.

Om dessa anvisningar inte följs kan det leda till livsfara på grund av elektriska stötar!

1. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!
2. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Den yttre, flexibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad måste lampan kasseras.
5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.

Ej lämpad för användning med externa dimmers.

Om det minsta tillåtna avständet underskrids kan de belysta föremålen överhettas.

Armaturer för grov användning.

Het yta

www.professionalline.com

23

professionalLINE

TEKNISKA DATA

Typbeteckning X 8050 M/X 8051 M X	8002 M X 12050 M/X 12051 M X 12002 M
Eluttag
Effekt
Nominell spänning	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Effektfaktor	0,9	0,9	0,9	0,9
Nätström	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Eluttagets belastning	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturområde drift	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Mått	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Vikt	3,7 kg	3,7 kg	4,15 kg	4,15 kg
max. projicerad yta	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Denna produkt är lämplig för inomhus- och utomhusbelysning.

ANVÄNDNING

Ställ upp och slå på strålkastaren

Ställ strålkastaren på ett torrt och jämnt underlag. Använd endast lampan med bygeln Ⓐ utfälld. Den justerbara bygeln Ⓐ kan ställas in i flera olika lägen, så att man kan ändra strålkastarens lutningsvinkel.

Montera strålkastaren på ett stativ

Med hjälp av hålen i bygeln A kan strålkastaren monteras på ett lämpligt stativ. Var noga med att stativet står tillräckligt stadigt och att strålkastaren är ordentligt fastsatt på stativet.

Slå av och på strålkastaren och använd dimmerfunktionen

Slå på strålkastaren med knappen Ⓑ på baksidan. Ljusstyrkan kan ställas in både stegvis och steglöst. Stegvis dimmerfunktion: genom att trycka två gånger på knappen kan ljusstyrkan ställas in på 100 eller 50 %. Steglös dimmerfunktion: när knappen hålls intryckt så sänks ljusstyrkan långsamt. Gör på samma sätt för att öka ljusstyrkan igen. Om samma brytarläge är inställt längre än 3 sekunder, kopplar man alltid om till "av"-läget om man trycker en gång till.

AVBILDADE KOMPONENTER

På baksidan av strålkastaren sitter ett eluttag Ⓐ som kan användas för strömförsörjning. Eluttaget Ⓐ fungerar även när lampan är avstängd.

VALFRITT TILLBEHÖR (ingår inte i leveransen)

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com.

STATIVMONTERING

Strålkastaren kan med hjälp av hålen i fästbygeln monteras på ett stativ från Brennenstuhl.

I LEVERANSEN INGÅR

För montering av strålkastaren på Brennenstuhls stativ ingår en skruvsats.

1 x M6 x 45-skruv + 1 x bricka, 2 x M6 x 60-skruvar, 2 x brickor och 2 x muttrar.

professionalLINE

UNDERHÅLL

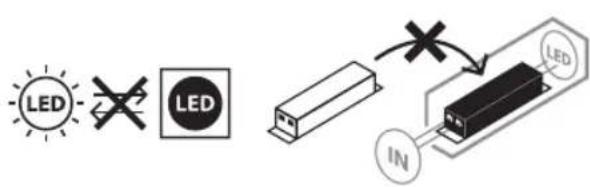

VARNING! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande.

Vid rengöring ska endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Kassera elektriska apparater på ett miljövänligt sätt! Elektriska apparater hör inte till hushållsavfall!

Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, måste elektriska apparater samlas separat och återvinnas på ett miljövänligt sätt. Möjligheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

CE EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse fi nns arkiverad hos tillverkaren.

ADRESSEN

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.
