professionalLINE X 8051 M - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler LED-Strahler
Marke	Brennenstuhl
Modell	professionalLINE X 8051 M
Abmessungen	31 x 31 x 9,7 cm
Gewicht	3,7 kg
Nennspannung	220 - 240 V AC
Frequenz	50/60 Hz
Nennstrom	0,34 A
Leistungsaufnahme	80 W
Leistungsfaktor	0,9
Schutzart	IP54, IK08
Schutzklasse	I
Anschlusskabel	5 m, H07RN-F 3G1,5
Integrierte Steckdose	Ja, max. Belastung 3400 W
Betriebstemperaturbereich	-20 °C bis +50 °C
Dimmfunktion	Stufenweise (100% / 50%) und stufenlos
Verwendung	Innen- und Außenbereich
Maximale Projektionsfläche	0,096 m²
Lichtquelle	LED nicht austauschbar
Pflege	Trockenes oder leicht feuchtes Tuch, ohne Lösungsmittel
Sicherheit	Nicht direkt in den Lichtstrahl blicken; nicht in explosionsgefährdeter Umgebung verwenden; vor Gebrauch auf Beschädigungen prüfen
Lieferumfang	Strahler, Montageschrauben (1x M6x45 + Unterlegscheibe, 2x M6x60 + Unterlegscheiben + Muttern)
Optionales Zubehör	Stativ (nicht enthalten)

Häufig gestellte Fragen - professionalLINE X 8051 M BRENNENSTUHL

Wie schalte ich den Strahler ein und stelle die Helligkeit ein?

Schalten Sie den Strahler mit dem Schalter auf der Rückseite ein. Für stufenweise Dimmung drücken Sie zweimal, um von 100% auf 50% zu wechseln. Für stufenlose Dimmung halten Sie den Schalter gedrückt: Die Helligkeit nimmt langsam ab. Lassen Sie los und drücken Sie erneut, um sie wieder zu erhöhen.

Kann der Strahler im Freien verwendet werden?

Ja, dieser Strahler ist dank seiner Schutzart IP54 (Schutz gegen Spritzwasser und Staub) für den Innen- und Außenbereich geeignet.

Kann ich die Glühbirne oder die Lichtquelle ersetzen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden.

Wie reinige ich den Strahler?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Ist der Strahler mit einem externen Dimmer dimmbar?

Nein, dieser Strahler ist nicht für die Verwendung mit externen Dimmern geeignet. Die Dimmung erfolgt ausschließlich über den integrierten Schalter.

Kann der Strahler auf einem Stativ montiert werden?

Ja, der Strahler kann mit den vorgesehenen Löchern am Haltebügel auf einem geeigneten Stativ befestigt werden. Montageschrauben sind im Lieferumfang enthalten.

Wie hoch ist der Stromverbrauch des Strahlers?

Der Strahler hat eine Leistung von 80 W und einen Nennstrom von 0,34 A bei 220-240 V. Die integrierte Steckdose kann bis zu 3400 W belastet werden.

Was tun bei beschädigtem Anschlusskabel?

Das Kabel kann nicht ersetzt werden. Wenn das Kabel beschädigt ist, muss der Strahler gemäß den Vorschriften für Elektroschrott entsorgt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Lichtstrahl. Verwenden Sie den Strahler nicht in explosionsgefährdeter Umgebung. Überprüfen Sie vor jedem Gebrauch auf Schäden. Außerhalb der Reichweite von Kindern aufbewahren.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß der Richtlinie 2012/19/EU.

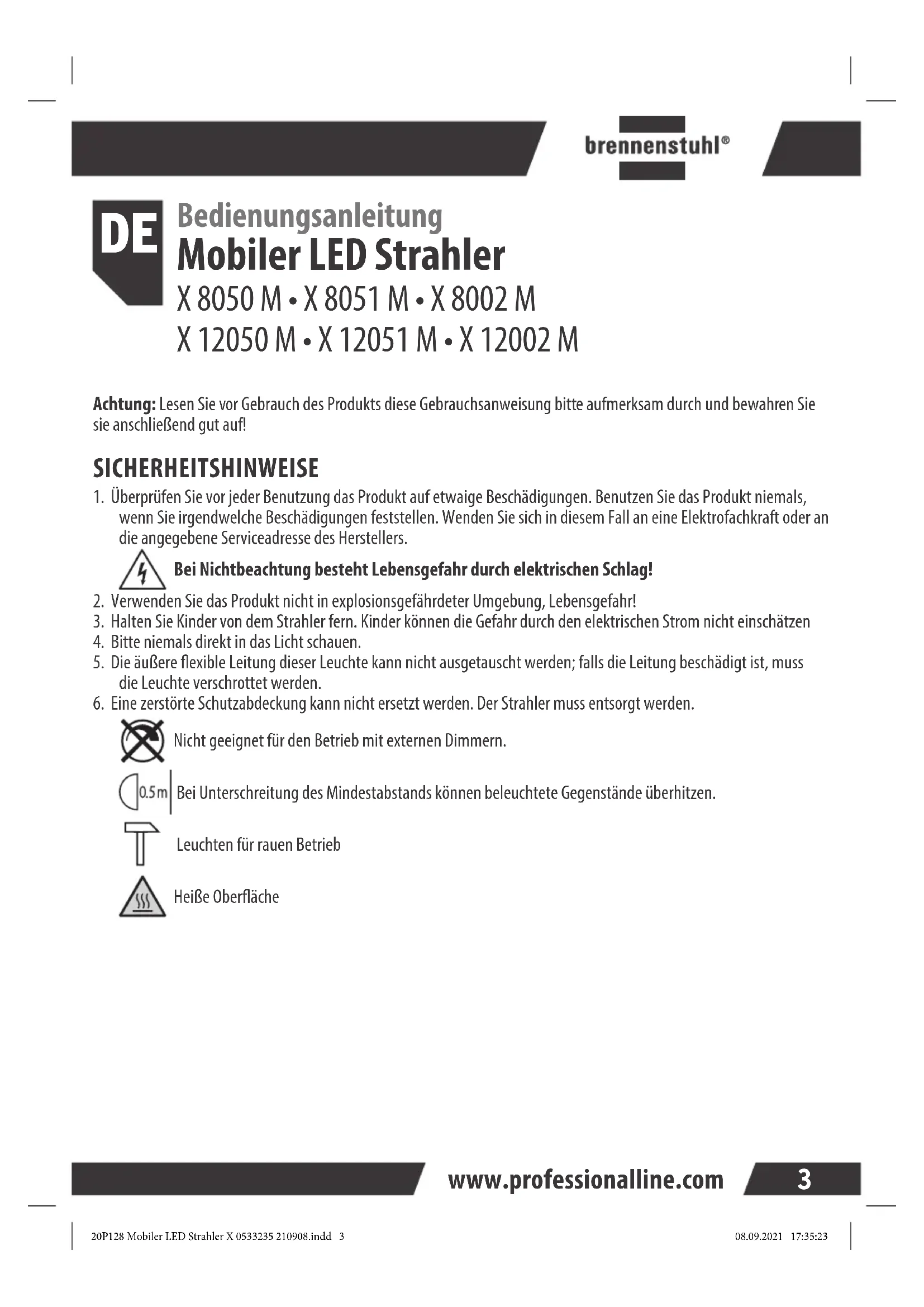

BEDIENUNGSANLEITUNG professionalLINE X 8051 M BRENNENSTUHL

Bedienungsanleitung Mobiler LED Strahler

X 8050 M • X 8051 M • X 8002 M X 12050 M • X 12051 M • X 12002 M

Achtung: Lesen Sie vor Gebrauch des Produkts diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen
3. Bitte niemals direkt in das Licht schauen.
4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
5. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

Leuchten für rauen Betrieb

Heiße Oberfläche

www.professionalline.com

3

professionalLINE

TECHNISCHE DATEN

Typenbezeichnung X 8050 M/X 8051	M X 8002 M X 12050 M	X 12051 M X 12002 M
Steckdose
Leistung
Nennspannung	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Leistungsfaktor	0,9	0,9	0,9	0,9
Netzstrom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbarkeit Steckdose	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturbereich Betrieb	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Maße	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projizierte Fläche	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet

BEDIENUNG

Strahler aufstellen und einschalten

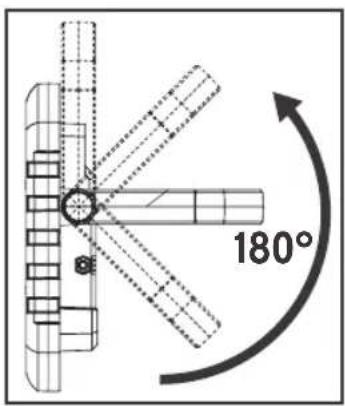

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A lassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der Löcher am Bügel A auch auf ein geeignetes Stativ montiert werden. Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten und Dimmen des Strahlers

Schalten Sie den Strahler mit dem Schalter B auf der Rückseite ein. Die Lichtintensität kann in Stufen und stufenlos eingestellt werden.

Dimmen in Stufen: durch 2-maliges Drücken des Schalters kann 100 und 50 % Licht eingestellt werden.

Stufenloses Dimmen: drücken Sie dazu dauerhaft auf den Schalter – die Lichtintensität wird langsam nach unten geregelt. Verfahren Sie in derselben Weise, um die Intensität wieder zu erhöhen. Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

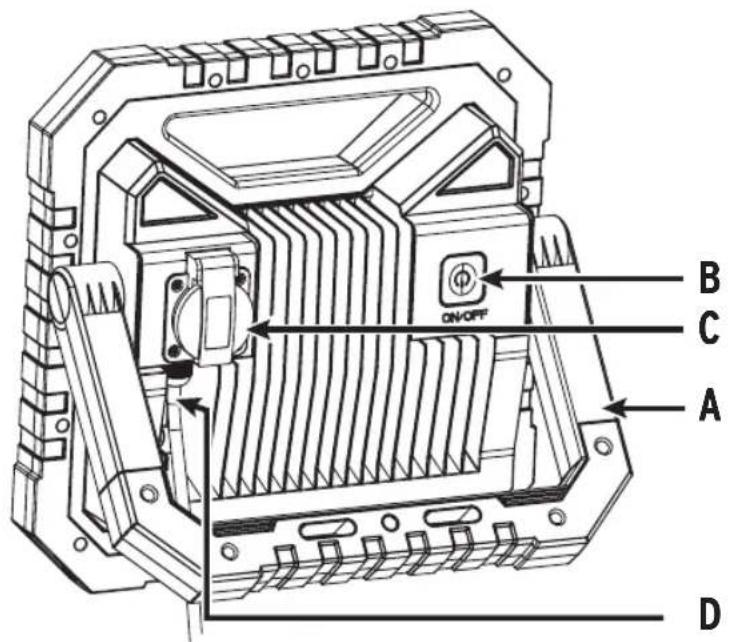

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Ein-/Aus- und Funktionsschalter
C Steckdose
D Anschlusskabel

Steckdose

An der Rückseite des Strahlers befindet sich eine Steckdose Ⓐ, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose Ⓐ ist auch bei ausgeschaltetem Licht funktionsfähig.

OPTIONALES STATIVZUBEHÖR (nicht im Lieferumfang enthalten)

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl Stativ montiert werden.

LIEFERUMFANG

Zur Befestigung des Strahlers auf Brennenstuhl Stativen liegt ein Schraubenset bei. 1 x M6 x 45 Schraube + 1 x Unterlegscheibe, 2 x M6 x 60 Schrauben, 2 x Unterlegscheiben und 2 x Muttern.

professionalLINE

WARTUNG

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar, wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

CE EU- KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
