Märke	Brennenstuhl
Modell	professionalLINE X 12002 M
Produkttyp	Bärbar LED strålkastare
Mått	31 x 31 x 10,4 cm
Vikt	4,15 kg
Märkspänning	220-240 V AC, 50/60 Hz
Märkeffekt	120 W
Märkström	0,52 A
Effektfaktor	0,9
Skyddsklass	IP54
Stöttålighetsklass	IK08
Skyddsklass	I
Kabellängd	5 m
Kabeltyp	H07RN-F 3G1,5
Inbyggt uttag	Ja, max effekt 2000 W
Driftstemperaturområde	-20°C till +50°C
Maximal projektionsyta	0,096 m²
Dimning	Stegvis (100 %/50 %) och kontinuerlig
Montering	Nedfällbart handtag eller på stativ (ingår ej)
Ljuskälla	LED, ej utbytbar
Underhåll	Torr eller lätt fuktad trasa, utan lösningsmedel
Användning	Inomhus och utomhus
Förpackningens innehåll	Strålkastare, skruvsats för stativ

Vanliga frågor - professionalLINE X 12002 M BRENNENSTUHL

Hur tänder jag och justerar ljusstyrkan?

Tryck på strömbrytaren på baksidan för att tända. För stegvis dimning, tryck två gånger för att växla från 100 % till 50 %. För kontinuerlig dimning, håll strömbrytaren intryckt: ljusstyrkan minskar gradvis. Släpp och tryck igen för att öka.

Kan jag använda denna strålkastare med en extern dimmer?

Nej, denna strålkastare är inte lämplig för användning med externa dimmers. Använd endast den inbyggda strömbrytaren.

Vad gör jag om kabeln är skadad?

Kabeln kan inte bytas ut. Om kabeln är skadad måste strålkastaren kasseras.

Kan jag byta ljuskällan?

Nej, LED-ljuskällan är inte utbytbar. När den når slutet av sin livslängd, byt ut hela strålkastaren. Öppna inte apparaten.

Vilket är minimiavståndet för att undvika överhettning av belysta föremål?

Bruksanvisningen anger inget minimiavstånd, men påpekar att belysta föremål kan överhettas om avståndet inte hålls. Placera strålkastaren på tillräckligt avstånd för att undvika risk.

Hur monterar jag strålkastaren på ett stativ?

Använd hålen på handtaget. En skruvsats (1 skruv M6x45, 1 bricka, 2 skruvar M6x60, 2 brickor, 2 muttrar) medföljer för att fästa strålkastaren på ett lämpligt stativ (ingår ej). Kontrollera stabiliteten.

Kan strålkastaren användas utomhus?

Ja, den är lämplig för inomhus- och utomhusbruk tack vare skyddsklass IP54 och IK08. Använd den endast med handtaget utfällt och på en plan yta.

Hur rengör jag strålkastaren?

Koppla från strålkastaren före rengöring. Använd en torr eller lätt fuktad trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.

Vad betyder IP54?

IP54 innebär att strålkastaren är skyddad mot damm (5) och mot vattenstänk (4). Den kan därför användas utomhus utan risk för felfunktion på grund av fukt.

Kan jag använda uttaget på baksidan även om lampan är avstängd?

Ja, uttaget fungerar oberoende av lampans status. Det kan försörja andra apparater upp till 2000 W.

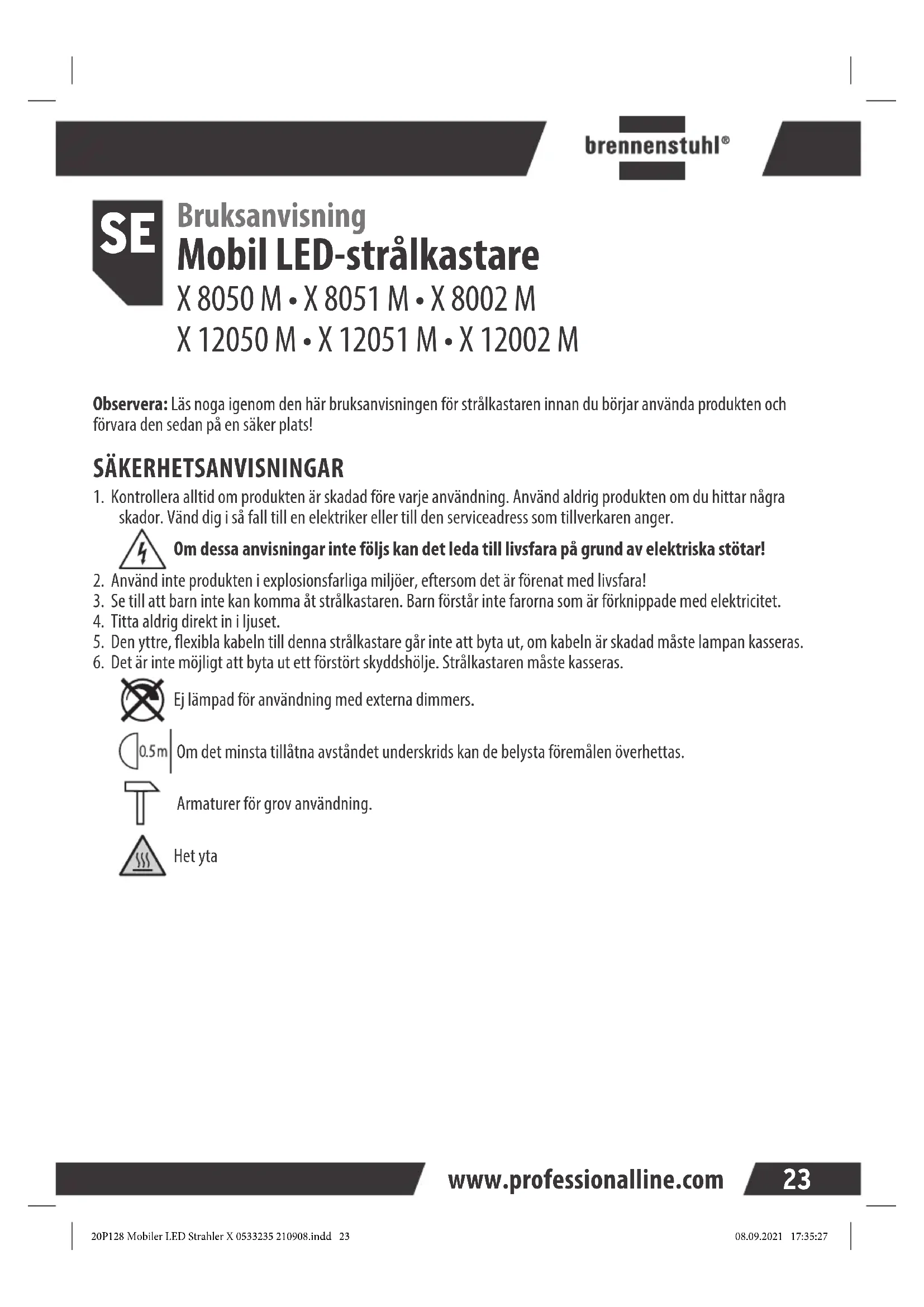

BRUKSANVISNING professionalLINE X 12002 M BRENNENSTUHL

Observera: Läs noga igenom den här bruksanvisningen för strålkastaren innan du börjar använda produkten och förvara den sedan på en säker plats!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten om du hittar några skador. Vänd dig i så fall till en elektriker eller till den serviceadress som tillverkaren anger.

Om dessa anvisningar inte följs kan det leda till livsfara på grund av elektriska stötar!

1. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!
2. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Den yttre, flexibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad måste lampan kasseras.
5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.

Ej lämpad för användning med externa dimmers.

Om det minsta tillåtna avständet underskrids kan de belysta föremålen överhettas.

Armaturer för grov användning.

Het yta

www.professionalline.com

23

professionalLINE

TEKNISKA DATA

Typbeteckning X 8050 M/X 8051 M X	8002 M X 12050 M/X 12051 M X 12002 M
Eluttag
Effekt
Nominell spänning	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Effektfaktor	0,9	0,9	0,9	0,9
Nätström	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Eluttagets belastning	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturområde drift	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Mått	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Vikt	3,7 kg	3,7 kg	4,15 kg	4,15 kg
max. projicerad yta	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Denna produkt är lämplig för inomhus- och utomhusbelysning.

ANVÄNDNING

Ställ upp och slå på strålkastaren

Ställ strålkastaren på ett torrt och jämnt underlag. Använd endast lampan med bygeln Ⓐ utfälld. Den justerbara bygeln Ⓐ kan ställas in i flera olika lägen, så att man kan ändra strålkastarens lutningsvinkel.

Montera strålkastaren på ett stativ

Med hjälp av hålen i bygeln A kan strålkastaren monteras på ett lämpligt stativ. Var noga med att stativet står tillräckligt stadigt och att strålkastaren är ordentligt fastsatt på stativet.

Slå av och på strålkastaren och använd dimmerfunktionen

Slå på strålkastaren med knappen Ⓑ på baksidan. Ljusstyrkan kan ställas in både stegvis och steglöst. Stegvis dimmerfunktion: genom att trycka två gånger på knappen kan ljusstyrkan ställas in på 100 eller 50 %. Steglös dimmerfunktion: när knappen hålls intryckt så sänks ljusstyrkan långsamt. Gör på samma sätt för att öka ljusstyrkan igen. Om samma brytarläge är inställt längre än 3 sekunder, kopplar man alltid om till "av"-läget om man trycker en gång till.

AVBILDADE KOMPONENTER

På baksidan av strålkastaren sitter ett eluttag Ⓐ som kan användas för strömförsörjning. Eluttaget Ⓐ fungerar även när lampan är avstängd.

VALFRITT TILLBEHÖR (ingår inte i leveransen)

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com.

STATIVMONTERING

Strålkastaren kan med hjälp av hålen i fästbygeln monteras på ett stativ från Brennenstuhl.

I LEVERANSEN INGÅR

För montering av strålkastaren på Brennenstuhls stativ ingår en skruvsats.

1 x M6 x 45-skruv + 1 x bricka, 2 x M6 x 60-skruvar, 2 x brickor och 2 x muttrar.

professionalLINE

UNDERHÅLL

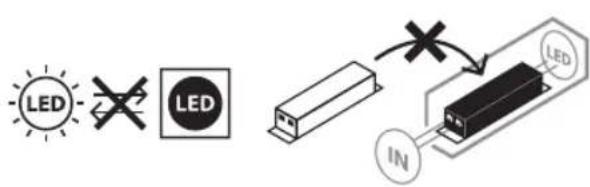

VARNING! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande.

Vid rengöring ska endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Kassera elektriska apparater på ett miljövänligt sätt! Elektriska apparater hör inte till hushållsavfall!

Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, måste elektriska apparater samlas separat och återvinnas på ett miljövänligt sätt. Möjligheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

CE EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse fi nns arkiverad hos tillverkaren.

ADRESSEN

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.
