professionalLINE X 12002 M - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Marke	Brennenstuhl
Modell	professionalLINE X 12002 M
Produkttyp	Mobile LED-Projektorlampe
Abmessungen	31 x 31 x 10,4 cm
Gewicht	4,15 kg
Nennspannung	220-240 V AC, 50/60 Hz
Nennleistung	120 W
Nennstrom	0,52 A
Leistungsfaktor	0,9
Schutzart	IP54
Stoßfestigkeit	IK08
Schutzklasse	I
Kabellänge	5 m
Kabeltyp	H07RN-F 3G1,5
Integrierte Steckdose	Ja, max. Leistung 2000 W
Betriebstemperaturbereich	-20°C bis +50°C
Maximale Projektionsfläche	0,096 m²
Dimmen	Stufenweise (100 %/50 %) und kontinuierlich
Montage	Klappbarer Bügel oder auf Stativ (nicht im Lieferumfang enthalten)
Lichtquelle	LED nicht austauschbar
Wartung	Trockenes oder leicht feuchtes Tuch, ohne Lösungsmittel
Verwendung	Innen- und Außenbereich
Lieferumfang	Projektor, Schraubensatz für Stativ

Häufig gestellte Fragen - professionalLINE X 12002 M BRENNENSTUHL

Wie schalte ich ein und stelle die Lichtintensität ein?

Drücken Sie den Schalter auf der Rückseite, um einzuschalten. Für stufenweises Dimmen drücken Sie zweimal, um von 100 % auf 50 % zu wechseln. Für kontinuierliches Dimmen halten Sie den Schalter gedrückt: Die Helligkeit nimmt allmählich ab. Lassen Sie los und drücken Sie erneut, um sie zu erhöhen.

Kann ich diesen Projektor mit einem externen Dimmer verwenden?

Nein, dieser Projektor ist nicht für die Verwendung mit externen Dimmern geeignet. Verwenden Sie nur den integrierten Schalter.

Was tun, wenn das Kabel beschädigt ist?

Das Kabel kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, muss der Projektor entsorgt werden.

Kann ich die Lichtquelle austauschen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, ersetzen Sie den gesamten Projektor. Öffnen Sie das Gerät nicht.

Welcher Mindestabstand ist einzuhalten, um eine Überhitzung der beleuchteten Objekte zu vermeiden?

Die Anleitung gibt keinen Mindestabstand an, weist aber darauf hin, dass die beleuchteten Objekte überhitzen können, wenn der Abstand nicht eingehalten wird. Platzieren Sie den Projektor in ausreichendem Abstand, um jedes Risiko zu vermeiden.

Wie montiere ich den Projektor auf einem Stativ?

Verwenden Sie die vorgesehenen Löcher am Bügel. Ein Schraubensatz (1 Schraube M6x45, 1 Unterlegscheibe, 2 Schrauben M6x60, 2 Unterlegscheiben, 2 Muttern) wird mitgeliefert, um den Projektor an einem geeigneten Stativ (nicht im Lieferumfang enthalten) zu befestigen. Überprüfen Sie die Stabilität.

Kann der Projektor im Freien verwendet werden?

Ja, er ist für den Innen- und Außenbereich geeignet dank seiner Schutzart IP54 und IK08. Verwenden Sie ihn nur mit ausgeklapptem Bügel und auf einer ebenen Fläche.

Wie reinige ich den Projektor?

Ziehen Sie vor der Reinigung den Netzstecker des Projektors. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Was bedeutet die Schutzart IP54?

IP54 bedeutet, dass der Projektor gegen Staub (5) und Spritzwasser (4) geschützt ist. Er kann daher im Freien ohne Risiko von Feuchtigkeitsschäden verwendet werden.

Kann ich die Steckdose auf der Rückseite auch bei ausgeschalteter Lampe verwenden?

Ja, die Steckdose funktioniert unabhängig vom Zustand der Lampe. Sie kann andere Geräte mit bis zu 2000 W versorgen.

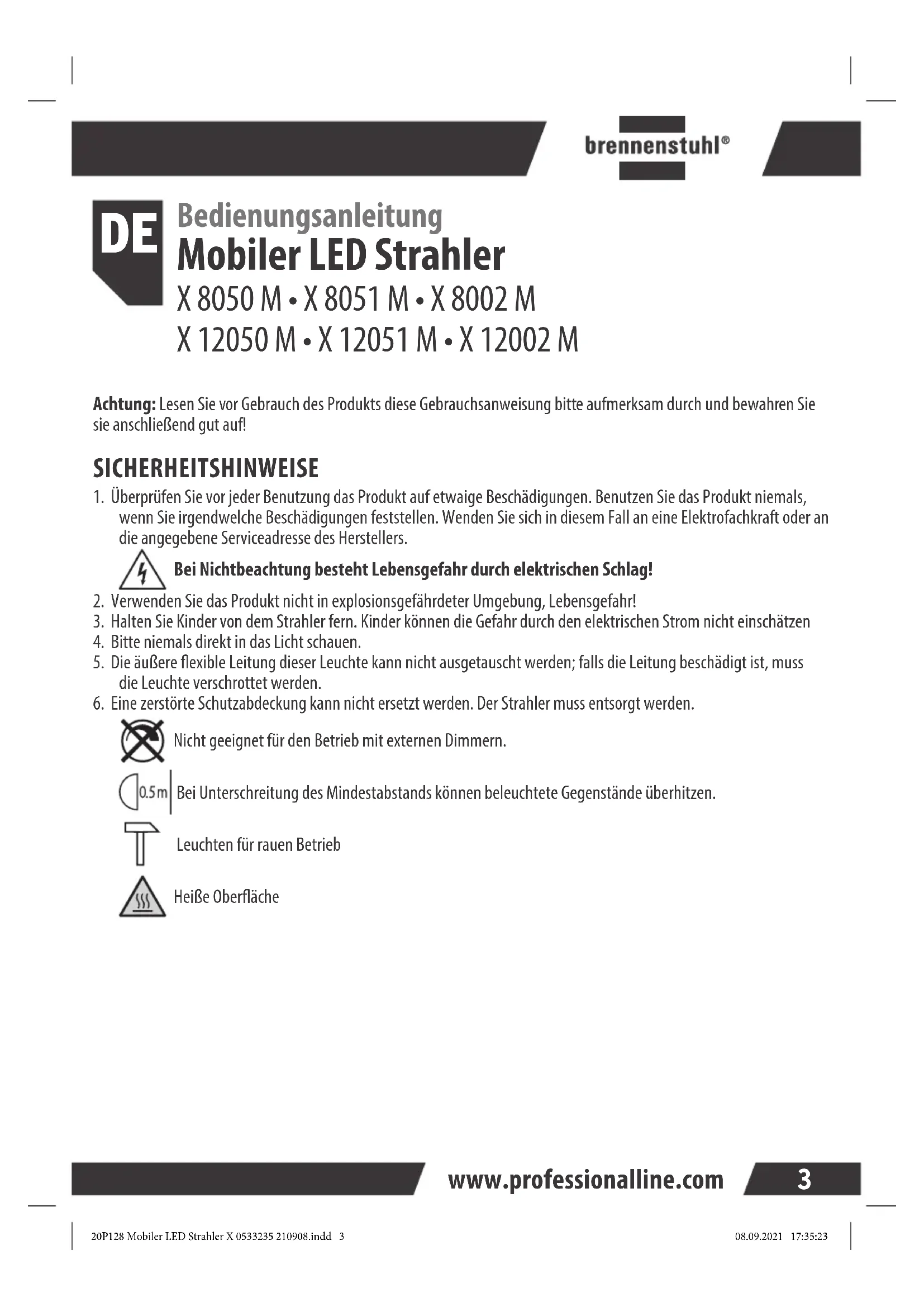

BEDIENUNGSANLEITUNG professionalLINE X 12002 M BRENNENSTUHL

Bedienungsanleitung Mobiler LED Strahler

X 8050 M • X 8051 M • X 8002 M X 12050 M • X 12051 M • X 12002 M

Achtung: Lesen Sie vor Gebrauch des Produkts diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen
3. Bitte niemals direkt in das Licht schauen.
4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
5. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

Leuchten für rauen Betrieb

Heiße Oberfläche

www.professionalline.com

3

professionalLINE

TECHNISCHE DATEN

Typenbezeichnung X 8050 M/X 8051	M X 8002 M X 12050 M	X 12051 M X 12002 M
Steckdose
Leistung
Nennspannung	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Leistungsfaktor	0,9	0,9	0,9	0,9
Netzstrom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbarkeit Steckdose	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturbereich Betrieb	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Maße	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projizierte Fläche	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet

BEDIENUNG

Strahler aufstellen und einschalten

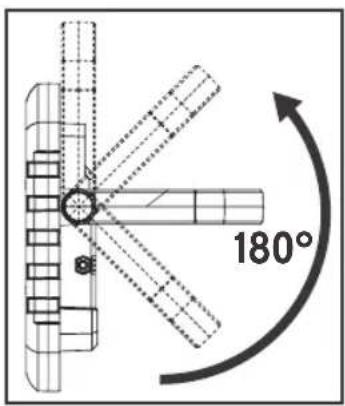

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A lassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der Löcher am Bügel A auch auf ein geeignetes Stativ montiert werden. Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten und Dimmen des Strahlers

Schalten Sie den Strahler mit dem Schalter B auf der Rückseite ein. Die Lichtintensität kann in Stufen und stufenlos eingestellt werden.

Dimmen in Stufen: durch 2-maliges Drücken des Schalters kann 100 und 50 % Licht eingestellt werden.

Stufenloses Dimmen: drücken Sie dazu dauerhaft auf den Schalter – die Lichtintensität wird langsam nach unten geregelt. Verfahren Sie in derselben Weise, um die Intensität wieder zu erhöhen. Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

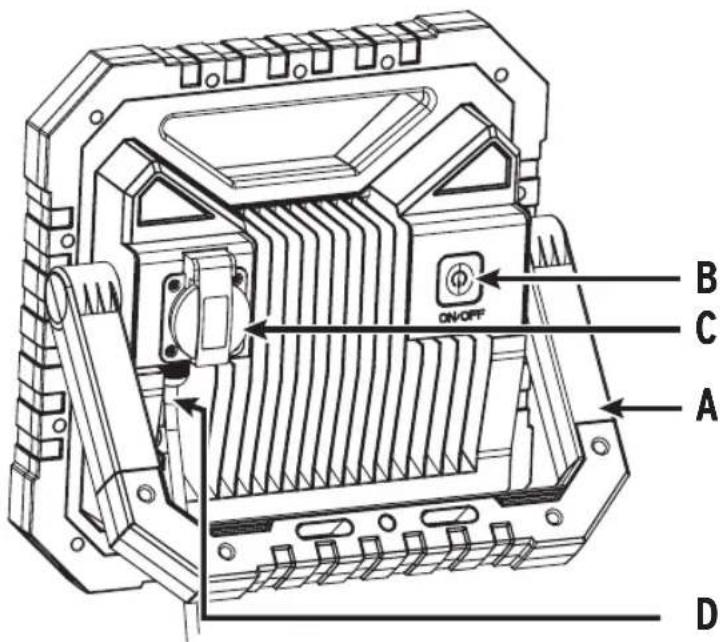

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Ein-/Aus- und Funktionsschalter
C Steckdose
D Anschlusskabel

Steckdose

An der Rückseite des Strahlers befindet sich eine Steckdose Ⓐ, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose Ⓐ ist auch bei ausgeschaltetem Licht funktionsfähig.

OPTIONALES STATIVZUBEHÖR (nicht im Lieferumfang enthalten)

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl Stativ montiert werden.

LIEFERUMFANG

Zur Befestigung des Strahlers auf Brennenstuhl Stativen liegt ein Schraubenset bei. 1 x M6 x 45 Schraube + 1 x Unterlegscheibe, 2 x M6 x 60 Schrauben, 2 x Unterlegscheiben und 2 x Muttern.

www.professionalline.com

professionalLINE

WARTUNG

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar, wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

CE EU- KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

ADRESSEN

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 – 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com.
