Typ av produkt	Elektrisk grill (stativgrill eller bordsgrill)
Strömförsörjning	230 V~ / 50 Hz, 3000 W
Maximal effekt	3000 W
Temperaturområde (grillar)	80 till 350 °C
Temperaturområde (Boost-zon)	330 till 500 °C
Temperaturområde (indirekt tillagning)	80 till 200 °C
Kapacitet vattenbehållare	2,0 L max
Timer	1 min till 23 h 59 min
Sondtermometer	2 st medföljer, ref. ZB 8126 för reservdel
Anslutning	Wi-Fi 2,4 GHz, SEVERIN-app (Android 8+, iOS 12+)
Grillmaterial	Grill i 2 delar, maskindiskbar
Underhåll och rengöring	Grill, behållare och insatser diskbara i diskmaskin; värmaren rengörs med fuktig trasa
Säkerhet	Säkerhetsbrytare, jordfelsbrytare 30 mA rekommenderas, använd inte träkol
Garanti	2 år mot material- och tillverkningsfel
Medföljande tillbehör	Grill 2 delar, vattenbehållare med insatser, sondtermometrar (2), vagn (enligt modell)

Vanliga frågor - PG 8140 SEVERIN

Hur monterar man Severin PG 8140-grillen?

Placera vattenbehållaren i höljet, installera värmaren med kopplingsbox (den måste vara ordentligt fastsatt), placera sedan grillens två delar. För modeller med vagn, följ medföljande monteringsschema.

Vad är maxkapaciteten för vattenbehållaren och varför måste den fyllas?

Behållaren rymmer upp till 2,0 liter vatten. Vattnet kyler behållaren, minskar rök och underlättar rengöring. Det förhindrar också att fett tar eld.

Kan jag använda Boost-zon-funktionen med locket stängt?

Nej, Boost-zon stängs av automatiskt när locket är stängt. För kraftig bryning, lämna locket öppet.

Hur rengör man värmeelementet?

Doppa aldrig värmeelementet i vatten. Rengör med en mjuk, lätt fuktad trasa. Se till att apparaten är frånkopplad och helt avsvalnad före rengöring.

Vad gör jag om grillen inte värms?

Kontrollera först att kopplingsboxen är korrekt installerad (säkerhetsbrytaren förhindrar annars drift). Se till att vattenbehållaren är på plats och att apparaten är ansluten till ett jordat uttag.

Kan jag använda träkol eller tändvätska?

Nej, använd aldrig träkol eller andra fasta eller flytande bränslen. Denna apparat är elektrisk och fungerar endast med medföljande värmeelement.

Hur ställer jag in timern?

Vrid rattreglaget till timerikonen, tryck kort för att bekräfta, vrid sedan för att ställa in timmar och minuter. Tryck igen för att starta. Ljudsignaler hörs vid slutet.

Kan jag använda en förlängningssladd med denna grill?

Ja, men den måste vara fullt utrullad, godkänd för utomhusbruk och lämplig för 3000 W effekt. En olämplig förlängningssladd kan överhettas.

Hur ansluter jag grillen till SEVERIN-appen?

Ladda ner appen från App Store eller Google Play, skapa ett konto, klicka sedan på '+' i appen för att lägga till en produkt. Följ instruktionerna för att ansluta grillen till ditt Wi-Fi 2,4 GHz-nätverk.

Var kan jag hitta reservdelar som sondtermometern?

Reservdelar för sondtermometrar finns under referens SEVERIN ZB 8126. Kontakta kundtjänst eller en auktoriserad återförsäljare.

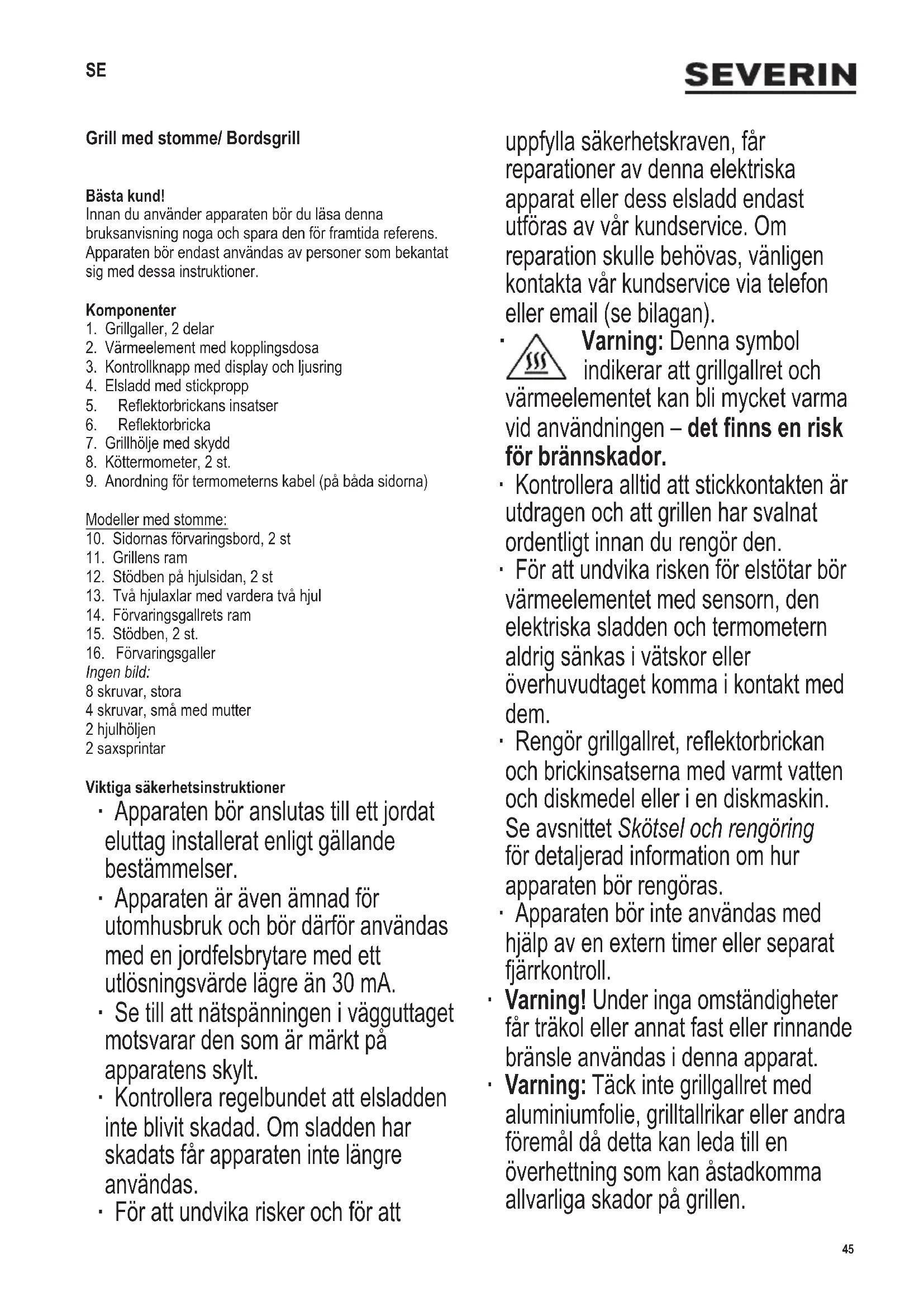

BRUKSANVISNING PG 8140 SEVERIN

Elektrisk grill med stativ / bordgrill

Kære kunde,

Luk ikke läget under grillning på Boost-zonen. Boost-zonefunktionen deaktiveres automatisk, när läget er lukket.

1 2 Drillning med kernetermometeret

· Leveringsomfang: 2 stk.

Innan du använder apparaten bör du läsa denna bruksanvisning noga och spara den för framtida referens.

Apparaten bör endast användas av personer som bekantat sig med dessa instruktioner.

Komponenter

1. Grillgaller, 2 delar
2. Värmeelement med kopplingsdosa
3. Kontrollknapp med display och ljusring
4. Elsladd med stickpropp
5. Reflektorbrickans insatser
6. Reflektorbricka
7. Grillhölje med skydd
8. Köttermometer, 2 st.
9. Anordning för termometerns kabel (på båda sidorna)

Modeller med stomme:

1. Sidornas förvaringsbord, 2 st
2. Grillens ram
3. Stödben på hjulsidan, 2 st
4. Två hjulaxlar med vardera två hjul
5. Förvaringsgallrets ram
6. Stödben, 2 st.
7. Förvaringsgaller

Ingen bild:

8 skruvar, stora

Viktiga säkerhetsinstruktioner

• Apparaten bör anslutas till ett jordat eluttag installerat enligt gällande bestämmelser.
• Apparaten är även ämnad för utomhusbruk och bör därför användas med en jordfelsbrytare med ett utlösningsvärde lägre än 30 mA.
• Se till att nätspänningen i vägguttaget motsvarar den som är märkt på apparatens skylt.
• Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten inte längre användas.
• För att undvika risker och för att

uppfylla säkerhetskraven, får reparationer av denna elektriska apparat eller dess elsladd endast utföras av vår kundservice. Om reparation skulle behövas, vänligen kontakta vår kundservice via telefon eller email (se bilagan).

Varning: Denna symbol indikerar att grillgallret och värmeelementet kan bli mycket varma vid användningen – det finns en risk för brännskador.

• Kontrollera alltid att stickkontakten är utdragen och att grillen har svalnat ordentligt innan du rengör den.
• För att undvika risken för elstötar bör värmeelementet med sensorn, den elektriska sladden och termometern aldrig sänkas i vätskor eller överhuvudtaget komma i kontakt med dem.
• Rengör grillgallret, reflektorbrickan och brickinsatserna med varmt vatten och diskmedel eller i en diskmaskin. Se avsnittet Skötsel och rengöring för detaljerad information om hur apparaten bör rengöras.
• Apparaten bör inte användas med hjälp av en extern timer eller separat fjärrkontroll.
• Varning! Under inga omständigheter får träkol eller annat fast eller rinnande bränsle användas i denna apparat.

• Varning: Täck inte grillgallret med aluminiumfolie, grilltallrikar eller andra föremål då detta kan leda till en överhettning som kan åstadkomma allvarliga skador på grillen.

• På reflektorbrickan kan du hålla max 2,0 l vatten.

• Apparaten är avsedd för hemmabruk eller liknande användning, såsom

• i personalkök, kontor och andra kommersiella miljöer,

• i företag inom jordbrukssektorn,
• för gäster i hotell, motell och liknande inkvarteringsställen,
• för gäster i bed-and-breakfast hus.

- Denna apparat kan användas av barn (minst 8 år gamla) och av personer som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillständ, eller som har bristfällig erfarenhet och kunskap, förutsatt att dessa personer är under uppsyn eller har fått tillräckliga instruktioner beträffande apparatens användning och vet vilka risker och säkerhetsåtgärder som användningen innefattar.

• Barn bör inte tillåtas leka med apparaten.
• Barn bör inte tillåtas rengöra eller göra service på apparaten ifall de inte är övervakade och minst 8 år gamla.
• Apparaten och dess elsladd bör hållas utom räckhåll för barn under 8 år.

- Varning: Håll barn på avstånd från apparatens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det finns t.ex. risk för kvävning.

• Kontrollera noga om det märks några fel på huvudenheten och dess tilläggsutrustning innan apparaten används. Om apparaten t ex har tappats på en hård yta får den inte längre användas: t o m osynliga skador kan försämra apparatens driftsäkerhet.

• Under användningen bör grillen placeras på en värmebeständig yta, som tål stänk och fläckar. När man tillreder mat som innehåller mycket fett eller vätska kan man ibland inte undvika stänk.

• Placera inte grillen nära en vägg eller i en vrå och se till att det inte finns lättantändliga material i närheten.

• Kom ihåg att livsmedel som innehåller mycket fett eller vätska lätt kan antändas; fyll därför alltid reflektorbrickan med vatten före användning.

Anslut inte grillen till elnätet förrän reflektorbrickan har fyllts med vatten. Vattnet hjälper till att kyla ner brickan, minskar eventuellt os och underlättar rengöringen.

• Håll vattennivån under kontroll. Fyll på mer vatten i god tid och var noggrann så att vattnet inte kommer i kontakt med värmeelementet. Varning: Koppla alltid grillen från eluttaget innan du fyller på vatten.
• Innan grillen används bör ni kontrollera att värmeelementet är korrekt installerat i reflektorbrickan och höljet.

- Grillen bör alltid användas under övervakning.

• Se till att elsladden inte kommer i kontakt med apparatens heta ytor.
• Kontrollera elsladdens läge så att ingen kan snava över den.
• Dra alltid stickproppen ur vägguttaget
• innan du fyller reflektorbrickan med vatten,
• efter användning,
• om apparaten krånglar,
• innan du rengör apparaten.

- Användning av förlängningskabel eller sladdvinda förorsakar ett spänningsfall och eventuellt även en upphettning inuti kabeln. Det är därför viktigt att rulla ut kabeln fullständigt innan apparaten kopplas på. Kontrollera att förlängningskabeln är godkänd för utomhusbruk och för effekten som specificerats (se märkskylten).

• Tryck inte mot sidoborden för att flytta grillen. Ta alltid bort sidobordet först och ta tag i grillens stomme.
• Använd inte grillens stomme för att transportera saker.
• Flytta aldrig grillen medan den används.
• Ta bort vattnet efter användning.
• Observera! Låt alltid grillen svalna helt och hålllet innan du flyttar, rengör, övertäcker eller förvarar den.
• Observera! När grillen inte används måste värmeelementet med anslutningskopplingsdosan tas bort från grillen och förvaras torrt.
• De andra delarna av grillen får inte förvaras utomhus eller på öppna platser där de kan påverkas av vädret.
• Grillen får bara användas med den medlevererade köttermometern eller SEVERIN-artikelnr ZB 8126.
• Inget ansvar godtas om skada uppkommer till följd av felaktig användning, eller om dessa instruktioner inte följts.
• Denna produkt uppfyller de krav som är gällande för CE-märkning.

Innan grillen används första gången

• Avlägsna apparatens förpackningsmaterial och klistermärken.
• Rengör grillgallret, reflektorbrickan och brickinsatserna med varmt vatten och diskmedel; torka dem torra efteråt.
• Montera ihop apparaten enligt beskrivningen i Förberedning av enheten.
• Låt grillen värmas upp ca 10 minuter vid maximal effekt utan mat (se Grillning "Boost-zone"). Detta kommer att ta bort lukten som ofta uppstår när man först sätter igång grillen. Litet rök kan uppstå; vädra därför ordentligt genom att öppna fönster eller balkongdörrar; en köksfläkt kan också fungera.

• Montera ihop grillen enligt bilderna:
• Placera reflektorbrickan i grillens hölje.
• Varning: Montera brickans insatser så att varje insats täcker fyra utbuktningar.
• Placera värmeelementet med kopplingsdosan på reflektorbrickan. Apparaten är utrustad med en säkerhetsanordning. Enheten kan endast användas med kopplingsdosan ordentligt installerad.
• Montera grillgallrets element så att gallrets utstående delar passas in i motsvarande öppningar i reflektorbrickan.

Grillstommens montering

• Grillmodeller med stomme monteras enligt bilden.
• För monteringen behöver du en stjärnskruvmejsel.
• Innan du påbörjar monteringen bör du kontrollera att alla delar är kompletta enligt listan i avsnittet Komponenter.

• Montering:

• Placera grillstommens ram upp och ner på golvet.

• Sätt i de fyra stödbenen i höljet och fäst med två skruvar i varje ben. De båda stödbenen med de extra hålen för hjulen måste monteras tillsammans på en av grillvagnens smala sidor.

- Vänd på ramen med stödbenen i upprätt position.

- Montera förvaringsgallrets plastram och fäst den på alla fyra stödbenen med respektive skruvar och muttrar; montera därefter förvaringsgallret.

- För in hjulaxlarna genom hålen i stödbenen och sätt på hjulen. Lås hjulen med varsitt lässtift och tryck fast skyddslocken.

- Montera sidoborden på de avsedda metallpinnarna.

- Se till att grillen med dess stomme står stadigt. Kontrollera regelbundet om skruvarna är ordentligt åtdragna.

- Placera den monterade grillen ovanpå.

Varning:

• Överskrid inte den maximala vikten 3 kg på sidoborden och 20 kg på förvaringsgallret.
• Om du måste flytta grillen tar du bort bordet på hjulens motsatta sida och tar tag i stommen.

Ladda ner appen:

- Information: Det här är en kort anvisning som ger dig den viktigaste grundinformation och idrifttagning av grillen med appen. Den kompletta långa instruktionen finns tillgänglig på vår hemsida : www.severin.de-> PG 8139-> Downloads

· App kompatibel från Android 8 App kompatibel från Apple iOS 12

- Ladda ner SEVERIN-appen från Apple App Store eller Google Play Store.

- Öppna SEVERIN-appen.

- Som förstagångsanvändare måste du registrera dig och skapa ett nytt konto. Om du redan har ett konto, logga in med dina inloggningsuppgifter.

- Anslut grillen till ett korrekt installerat och lättillgängligt stötsäkert uttag.

- Klicka nu uppe till höger + och välj Smart Product. Bekräfta anslutningen med Set Up.

- Bekräfta nu anslutningen på grillen genom att trycka på displayen.

- Välj nu ditt WiFi-nätverk och ange lösenordet. Tryck sedan på Connect.

- Apparaten ansluts nu. Om anslutningen lyckas visas en WiFi-symbol på enhetens display.

- Slutligen kan du ge enheten ännu ett namn du väljer.

- Nu kan du styra och konfigurera enheten med appen.

Förberedning av enheten

• Montera apparaten enligt beskrivningen i Montering av grillen. För grillmodeller med stomme, se avsnittet Grillstommens montering.
• Fyll reflektorbrickan med vatten till Max-markeringen (max 2,0 l). Häll inte vatten på värmeelementet eller dess sensor.

Tips!

Under grillningen bör vattnet i reflektorbrickan fyllas på med jämna mellanrum. Varning: Dra alltid stickproppen ur uttaget innan du fyller på mera vatten.

• Anslut enheten till eluttaget.
• Ljusringen lyser blått, enheten är klar för användning.

Kontrollknapp

Vridknappen används för att välja funktioner eller för att stänga av (Sleep mode).

Vrid:

Välj Funktion/Temperatur/Timerinställning.

Tryck - kort:

Bekräfta valet.

Tryck – två sekunder:

1 x: returnera till Stand-by läge för att byta funktion
2 x: returnera till Sleep mode

Kontrollknapp - Ijusring

Ljusringen indikerar den aktuella inställningen:

Inget ljus:

Enheten är avstängd (Sleep mode).

Blått ljus:

Enheten är i stand-by.

Blinkande:

Grillgallret har inte ännu uppnått vald temperatur. Enheten värms upp eller svalnar.

Konstant:

Den valda temperaturen har uppnåtts.

Orange:

Grilla 80-350 °C

Rött:

Boost-zone 330-500 °C

Lila:

Grilla 80-200 °C

Timer

Timern används för att kontrollera grillningstiden. Den kan ställas in från 1 minut till 23 h 59 min. Pipsignaler indikerar att tiden har nätt sitt slut; värmeelementet förblir påkopplat.

• Vrid kontrollknappen tills Ⓛbörjar lysa.
• Tryck kort på knappen och vrid för att välja timmarna.
• Tryck kort på knappen och ställ in minuterna.

- Bekräfta tidsinställningen genom att kort trycka på knappen. Kolonet börjar blinka, när tiden nätt sitt slut hörs pipsignaler.

- För att återgå till stand-by läge trycker du på kontrollknappen i två sekunder.

- Alternativt kan du ställa in timern på 0:00 och trycka på kontrollknappen kort för att återgå till stand-by läge.

- Om värmen stängs av efter det att timern ställts in kommer apparaten att ändra till 'Sleep mode' 5 minuter efter senaste knapptryck dvs timern stängs av.

- Om timern ställs in med värmen avstängd kommer timern att vara på tills den förinställda tiden går ut och enheten återgår till 'Sleep mode'.

Grilla 80-350 °C

För grillning av korv, broiler, fisk etc. För att färdigställa köttbiffar eller hålla dem varma.

Hela grillytan värms upp.

• Vrid på kontrollknappen tills wiser.
• Tryck på kontrollknappen kort och vrid för att välja önskad temperatur. Tryck kort för att bekräfta.
• Ringen börjar blinka orange och apparaten värms upp.
• När den valda temperaturen uppnåtts lyser ringen konstant orange.
• Placera maten på grillytan.
• Stäng locket vid behov.

Grillning 'Boost-zone' 330-500 °C

For bryning och lätt grillning av kött.

Boost-zonen ligger till höger; vänster sida värms upp till 330 °C.

• Vrid kontrollknappen tills börar lysa.
• Tryck på kontrollknappen kort och vrid för att välja önskad temperatur. Tryck kort för att bekräfta.
• Ringen börjar blinka rött och apparaten värms upp.
• När den valda temperaturen uppnåtts lyser ringen konstant rött.
• Placera maten på boost-zonytan.

Notera:

Stäng inte grillens lock under boost-zone grillning. Boost-zone funktionen avaktiveras automatiskt då locket stängs.

- För att fortsätta tillagningen, minska på temperaturen eller flytta maten till grillytan på vänster sida.

Grilla indirekt 80-200 °C

För långsam tillagning av t.ex. stek eller tillagning av stora stekar. Endast den yttre delen av grillytan är uppvärmd. Detta skapar en indirekt zon.

• Vrid vredet tills tänds.
- Tryck kort på vredet och vrid den för att ställa in önskad temperatur. Bekräfta genom en kort tryckning.
- Ringen blinkar lila och enheten värms upp.
- Så snart den valda temperaturen har uppnåtts lyser ringen kontinuerligt lila.
- Lägg maten som ska grillas på grillytan.
- Stäng locket om så önskas.

12 Grilling med termometer

• Leveransomfattning: 2 styck Ytterligare köttermometrar är tillgängliga under artikelnummer 8126.
• Varning: Termometrarna blir varma vid användningen. Var försiktig och använd t ex grillhandskar.
• Anslut termometrarnas stickproppar till uttagen nere till vänster om kopplingsdosan. För att undvika att apparaten stängs av bör du se till att dosan inte lyfts upp och att den förblir ordentligt ansluten.

• Välj önskad grillfunktion och temperatur.

• När förvärmningen är klar och ringen lyser konstant lägger du maten på grillytan.

• Tryck in termometrarnas toppar till mitten av maten.
• Använd kontrollknappen för att ställa in den önskade temperaturen eller . Trock kort för att bekräfta.
• Displayen visar den aktuella temperaturen för respektive termometer.
• När lockets stängs under grillningen bör termometerns kablar ledas genom kabelanordningen på endera sidan av locket (se bild 9).
• När den förinställda temperaturen nås på en termometer hörs tre långa pipsignaler.
• Ta bort termometern och den färdiga maten.

Notera:

Grillytan är påkopplad även efter det att den förinställda temperaturen inuti maten har uppnätts.

Stand-by läge

• För att stänga av värmen och återgå till Stand-by läge trycker du på kontrollknappen i två sekunder.
• Alternativt trycker du kort på kontrollknappen, ställer temperaturen till 00 och trycker kort igen för att återgå till Stand-by läge.

Sleep mode

• Om du stänger av värmen kommer apparaten att stängas av (Sleep mode) 5 minuter efter senaste knapptrycket.
• För att stänga av apparaten tidigare trycker du på kontrollknappen i två sekunder.

After grillning

- Dra alltid stickproppen ur eluttaget och låt apparaten svalna efter grillningen.

Skötsel och rengöring

• Rengör grillen noggrant efter användning.
• Kontrollera alltid att stickproppen är utdragen och att grillen har svalnat ordentligt innan du rengör den.
• Använd aldrig stålull eller slipande rengöringsmedel som kan repa ytorna.
• Avlägsna grillgallret och rengör det i en diskmaskin eller med varmt vatten och diskmedel. Blötlägg gallret en stund för att avlägsna fastbrända matrester.
• Avlägsna värmeelementet. Undvik risken för elektrisk stöt genom att inte tvätta värmeelementet med vatten eller sänka ner det i vatten. Värmeelementet med kopplingsdosan kan torkas av med en lätt fuktad luddfri duk.
• Ta bort reflektorbrickans insatser och själva brickan och rengör dem i en diskmaskin eller med varmt vatten och diskmedel. Blötlägg dem en stund för att avlägsna fastbrända matrester.
• Termometrarnas toppar kan torkas av med en fuktad duk.

- Rengör de övriga delarna med en duk som fuktats i vatten och diskmedel och torka dem därefter helt torra.

Tips!

• Du kan använda bakpulver för att rengöra grillgallret, reflektorinsatserna och -brickan. Blanda en pasta av vatten och bakpulver, stryk pastan på delarna som bör rengöras och låt den verka en stund. Rengör med en mjuk borste/svamp och skölj noga.
• För att få bort matrester som är svåra att avlägsna kan du först rengöra gallret genom att hetta upp det: värm grillen till 320 °C, stäng grillhöljet med skydd och vänta flera minuter.

Tekniska data

Ingångsspänning: 230 V \~/50 Hz

Effekt: 3 000 W

Frekvensband: 2,4 GHz

Utstrålat maximalt

Sändningseffekt: <100 mW

Avfallshantering

Enheter märkta med denna symbol måste kasseras separat från hushållsavfallet, eftersom de innehåller värdefulla material som kan återvinnas. Korrekt avfallshantering skyddar

miljön och människors hälsa. Din lokala myndighet eller återförsäljare kan ge information i ärendet.

Intyg om överensstämmelse

SEVERIN Elektrogeräte GmbH förklarar härmed att radiosystemstyp [PG 8139] överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten för EU-försäkran om överensstämmelse finns på vår webbplats:

www.severin.de-> PG8139-> Downloads

Garanti i Sverige och Finland

För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller värdslöst, ansvarar den som använder apparaten för eventuella material- och personskador.

Tillverkas för: Severin Elektrogeräte GmbH, Tyskland.

Centrala kundtjänstplatser

Keskushuollot

Servisné stredisko
