Produkttyp	Inbyggnadsugn elektrisk
Märke	Zanussi
Modell	ZOHKC0X2
Höjd (fram/bak)	598 mm / 579 mm
Bredd (fram/bak)	594 mm / 558 mm
Djup (totalt/inbyggnad)	561 mm / 540 mm
Djup med öppen dörr	1007 mm
Vikt	26.5 kg
Ugnsvolym	65 L
Elanslutning	220-240 V, kabel 1100 mm
Total effekt	Se märkskylt (max. 3680 W beroende på kabelarea)
Energiklass	A (index 95.1)
Energiförbrukning (varmluft)	0.78 kWh/cykel
Energiförbrukning (konventionell)	0.89 kWh/cykel
Tillagningsfunktioner	Varmluft, Turbogrill, Grill, Bottenvärme, Avfrostning, Fuktig varmluft, Aqua Clean
Antal falsnivåer	4
Medföljande tillbehör	Metallgaller, bakplåt
Innerbelysning	Glödlampa 300°C (energiklass G)
Rengöring	Aqua Clean (ångrengöring), manuell rengöring
Säkerhet	Säkerhetstermostat, barnlås, dörrlås (via gångjärnslås)
Reparerbarhet	Originalreservdelar tillgängliga, auktoriserad service

Vanliga frågor - ZOHKC0X2 ZANUSSI

Hur ställer jag in ett tillagningssätt?

Vrid på vredet för tillagningsfunktioner för att välja önskad funktion (t.ex. Varmluft, Turbogrill). Vrid sedan temperaturvredet för att ställa in temperaturen. För att stänga av, vrid båda vred till läge Av.

Hur rengör jag ugnen med Aqua Clean-funktionen?

Häll 150 ml vatten i ugnsutrymmets botten. Välj funktionen Aqua Clean (eller Värme upp/ner) och ställ in temperaturen på 90 °C. Låt den gå i 30 minuter, stäng sedan av. När den svalnat, torka av utrymmet med en mjuk trasa.

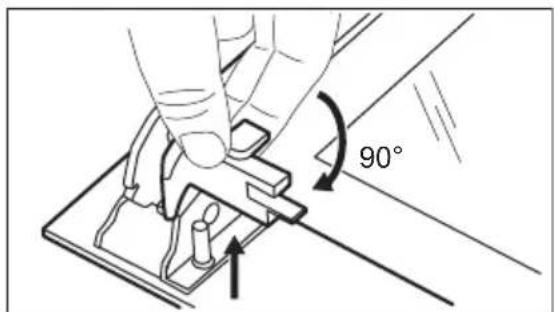

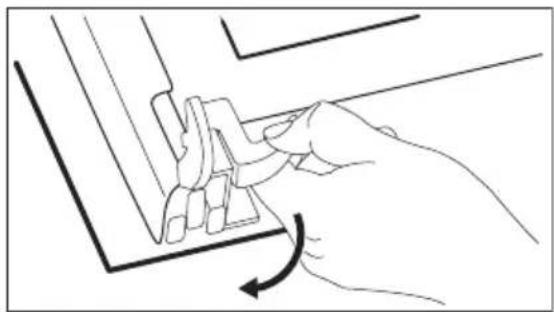

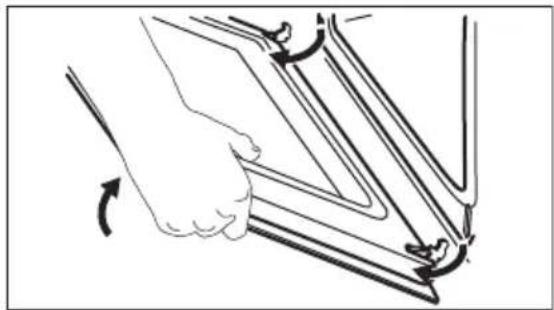

Hur tar jag bort ugnsluckan för rengöring?

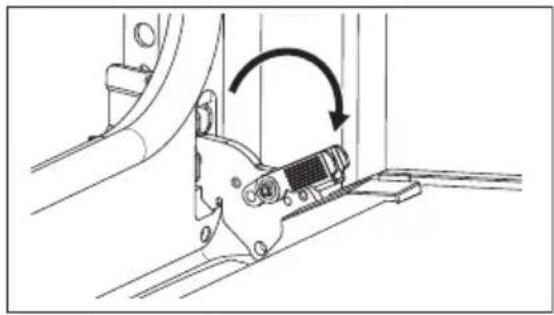

Öppna luckan helt. Lyft upp gångjärnslåsen tills de klickar. Stäng luckan halvvägs, lyft sedan och dra bort den. Lägg den på en mjuk trasa, lås upp och ta bort den inre glaspanelen. Rengör med tvålvatten, diska inte i diskmaskin. Montera i omvänd ordning tills det klickar.

Vad gör jag om ugnsbelysningen inte fungerar?

Stäng av ugnen och dra ur kontakten. Vänta tills den svalnat. Vrid glasskyddet för att ta bort det. Byt ut glödlampan mot en lämplig lampa som tål 300 °C. Skruva tillbaka skyddet. Om problemet kvarstår, kontakta service.

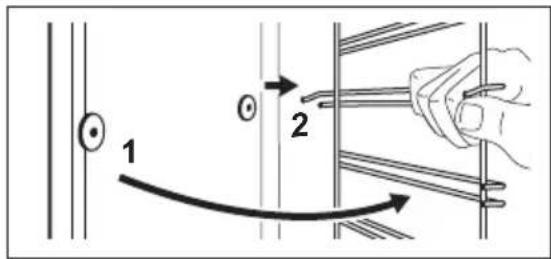

Hur installerar jag falsstöden?

För att installera, sätt först in baksidan av stödet i hålet, tryck sedan framsidan mot väggen. För att ta bort, bänd först fram sidan, sedan baksidan. Se till att de är ordentligt fastklämda.

Varför värms inte min ugn?

Kontrollera att säkringen inte har löst ut. Se till att luckan är ordentligt stängd. Om lucktätningen är skadad, använd inte ugnen och kontakta auktoriserad service. Annars, se felsökningstabellen i manualen.

Vilka tillbehör rekommenderas för fuktig varmluft?

Använd mörka och icke-reflekterande formar och kärl (t.ex. mörk pajform, keramisk form). De absorberar värme bättre. Undvik reflekterande formar för att spara energi.

Hur sparar jag energi med denna ugn?

Använd funktionen Fuktig varmluft som förbrukar mindre. Förvärm inte i onödan. Stäng av 3-10 minuter före slutet av tillagningen för att använda restvärme. Håll luckan stängd under tillagning.

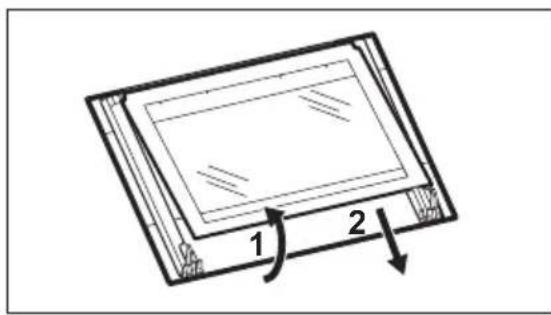

Hur rengör jag luckglaset?

Ta bort luckan och demontera glaspanelerna enligt manualen. Rengör med en fuktig mjuk trasa och mild diskmedel. Torka noggrant. Använd inte slipande rengöringsmedel eller diskmaskin.

Var hittar jag numret till auktoriserad service?

Numret till auktoriserad service finns på märkskylten som sitter på ugnens framkant. Ta inte bort denna skylt. Du kan också kontakta din återförsäljare.

BRUKSANVISNING ZOHKC0X2 ZANUSSI

Fare for skade på produktet.

• For å forhindre skade på emaljen:
• ikke plasser ovnsutstyr eller andre gjenstander direkte i bunnen av produktet.
• ikke legg aluminiumsfolie direkte på bunnen av rommet i produktet.
• ikke tøm vann direkte inn i det varme produktet.
• ikke oppbevar fuktig servise eller mat i produktet när tilberedningen er ferdig.
  – vær forsiktig når du fjerner eller monterer tilbehøret.
• Misfarge på produktets emalje eller rustfritt stål har ingen innvirkning på funksjonen.
• Bruk en grill-/stekepanne for bløte kaker. Fruktsaft gir permanente flekker.
• Tilbered alltid med produktets dør lukket.

Risiko for skade, brann eller skade på produktet.

Hvis du bruker to stekebrett samtidig, må du holde ett nivå mellom dem.

Steg 4 La ovnen stå på i 30 min.

Steg 5 Slå av ovnen.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.zanussi.com/support

Med reservation för ändringar.

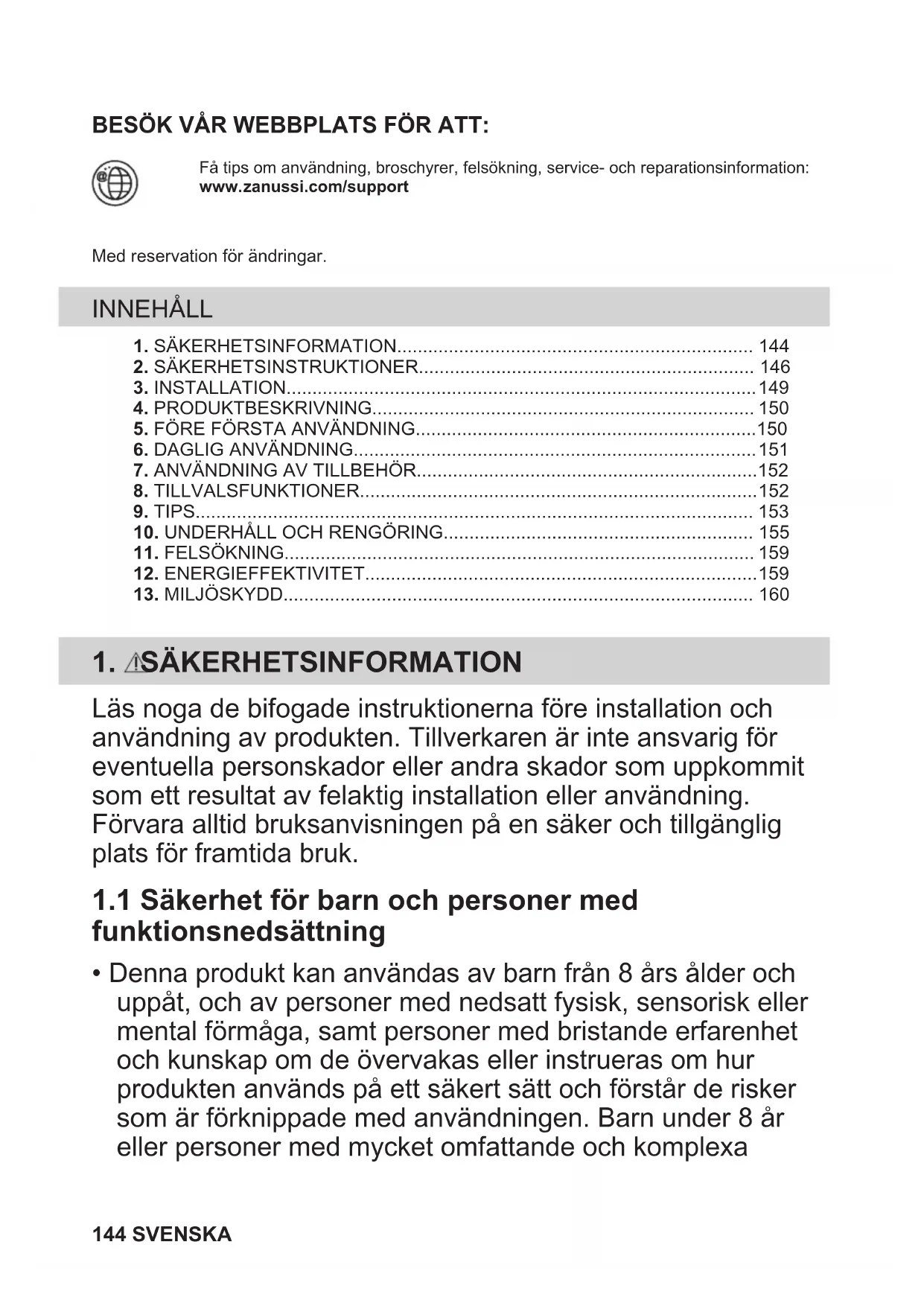

INNEHÅLL

1. SÄKERHETSINFORMATION.... 144
2. SÄKERHETSINSTRUKTIONER.... 146
3. INSTALLATION....149
4. PRODUKTBESKRIVNING.... 150
5. FÖRE FÖRSTA ANVÄNDNING....150
6. DAGLIG ANVÄNDNING....151
7. ANVÄNDNING AV TILLBEHÖR....152
8. TILLVALSFUNKTIONER....152
9. TIPS.... 153
10. UNDERHÅLL OCH RENGÖRING.... 155
11. FELSÖKNING.... 159
12. ENERGIEFFEKTIVITET....159
13. MILJÖSKYDD.... 160

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa

funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Bryt strömförsörjningen till apparaten före utförande av underhåll.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen eller ugsutrymmet.

• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.

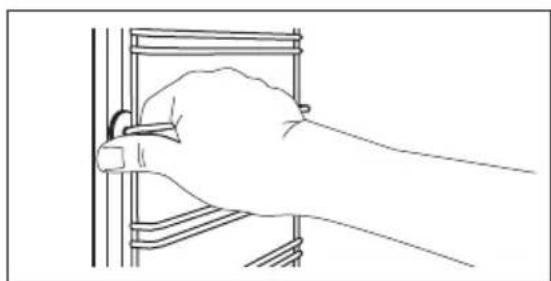

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.

• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
  • Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avständ till andra produkter ska beaktas.
• Kontrollera, före installation av ugnen, att ugnsluckan kan öppnas enkelt utan motständ.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	590 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del	598 mm
Höjd på produktens bakre del	579 mm
Bredd på produktens främre del	594 mm

Bredd på produktens bakre del	558 mm
Produktens djup 561 mm
Inbyggnadsdjup för produk-ten	540 mm
Djup med öppen lucka 1007 mm
Minsta storlek på ventila-tionsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens längd. Kabeln är placerad i det nedre hög-ra hörnet på baksidan	1100 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller

nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

Tillämplig kabeltyper för installation eller utbyte i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten på märkplåten. Se även tabellen:

Jordkabeln (grön/gul kabel) måste vara 2 cm längre än den bruna fasen och de blå neutrala kablarna.

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• För att förhindra skador eller missfärgning på emaljen:
  – placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
  – lägg inte aluminiumfolie direkt på ugnsbotten.
  – häll inte vatten direkt i den heta produkten.
  – Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
  – var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.

• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.

• Laga alltid mat med luckan stängd.

• Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att täla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en Ijuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Inbyggnad

(*mm)

(*mm)

3.2 Säkring av ugnen i inbyggnadsskåpet

För kokkärl, kakformar, stekar.

1 Kontrollpanel
2 Strömlampa/symbol
3 Funktionsratt för tillagningsfunktioner
4 Temperaturinställningsratt
5 Temperaturindikator/symbol
6 Ventilationsöppningar för kylfläkten
7 Värmeelement
8 Lampa
9 Fläkt
10 Ugnsutrymmets upphöjning - Behållare för vattenrengöring
11 Ugnsstegar, borttagbara
12 Hyllplaceringar

• Bakplåt

För kakor och småkakor.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Före första användning

Ugnen kan avge lukt och rök under uppvärmning. Se till att rummet är ventilerat.

Steg 1

Steg 2

Rengöra ugnen Förvärm den tomma ugnen

1. Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.2. Rengör ugnen och dess tillbehör med enbart en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.	1. Ställ in maxtemperatur för funktionen: .Tid: 1 tim.2. Ställ in maxtemperatur för funktionen: .Tid: 15 min.
Stäng av ugnen och vänta tills den har svalnat. Sätt in tillbehören och de löstagbara ugnsstegarna i ugnen.

6. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Hur man ställer in: Värmefunktion

Steg 1 Vrid på vredet för värmefunktioner för att välja en värmefunktion.

Steg 2 Vrid på kontrollvredet för att välja temperatur.

Steg 3 När matlagningen är klar, vrid på vreden till avstängt läge för att stänga av ugnen.

6.2 Tillagningsfunktioner

Tillagnings- Användning funktion

Av-läge

Ugnen är avstängd.

Ugnssteka eller tillaga mat som kräver samma tillagningstemperatur, på flera nivåer i ugnen, utan att aromerna blandas.

Varmluftsgrilling

Varmluftsstekning på första ugnsnivån av större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.

Undervärme

För bakning av kakor med knaprig botten och för konservering av livsmedel.

Över-/under- värme / Vat- tenrengöring

Tillagning och stekning på en ugnsnivå.

Se kapitlet "Skötsel och rengöring" för mer information om: Aqua Clean.

Tillagnings- Användning funktion

Grill

För grillning av tunnskurna stycken och brödrostning.

Upptining

För att tina mat (grönsaker och frukt). Upptiningstiden beror på mängden och storleken på den frysta maten.

Varmluft med fukt

Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Varmluft med fukt.

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesigns / enligt EU 65/2014 och EU 66/2014). Tester enligt:

IEC/EN 60350-1

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Varmluft med fukt. För instruktioner om allmän energibesparing, se kapitlet "Energieffektivitet", energibesparing.

Se Säkerhetsavsnitten.

7.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna

tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler:

Skjut in gallret mellan ugnsstegens ledskenor och kontrollera att fötterna är vända nedåt.

Skjut in långpannan mellan ungsstegarnas ledskenor.

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen stannar fläkten.

8.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en

farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9. TIPS

Se Säkerhetsavsnitten.

9.1 Tillagningsrekommodationer

Ugnen har fyra hyllnivåer.

Räkna hyllnivåerna nedifrån, från ugnens botten.

Ugnen kan baka eller steka annorlunda än den du hade tidigare

Mjuka kakor

Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden är slut.

Om du använder två bakplåtar samtidigt, håll en tom nivå mellan dem.

Tillaga kött och fisk

Låt köttet stå i cirka 15 minuter innan du skär så att saften inte sipprar ut.

För att förhindra för mycket rök i ugnen under stekning, tillsätt lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt vatten varje gång efter att det har torkat upp.

Tillagningstider

Tillagningstiderna beror på typen av mat, dess konsistens och volym.

Övervaka först resultatet när du lagar mat. Hitta de bästa inställningarna (värmeinställning, tillagningstid osv.) för dina kokkärl, recept och mängder när du använder den här produkten.

9.2 Varmluft med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

(°C) (min.)

Vetebullar, 12 st långpanna eller djup form 180 2 35 - 40

Frallor, 9 st långpanna eller djup form 180 2 35 - 40

Fryst pizza, 0,35 kg galler 220 2 35 - 40

Rulltårta långpanna eller djup form 170 2 30 - 40

	(°C) (min.)
Brownie långpanna eller djup form 180 2 30 - 40
Sufflé, 6 st keramiska ramekiner på galler 200 3 30 - 40
Sockerkaksbotten flan-form på galler 170 2 20 - 30
Viktoriakaka gratängform på galler 170 2 35 - 45
Pocherad fisk, 0,3 kg långpanna eller djup form 180 3 35 - 45
Hel fisk, 0,2 kg långpanna eller djup form 180 3 35 - 45
Fiskfilé, 0,3 kg pizzaform på galler 180 3 35 - 45
Pocherat kött, 0,25 kg långpanna eller djup form 200 3 40 - 50
Shashlik, 0,5 kg	långpanna eller djup form 200 3 25 - 35
Småkakor, 16 st	långpanna eller djup form 180 2 20 - 30
Mandelbiskvier, 20 st	långpanna eller djup form 180 2 40 - 45
Muffins, 12 st	långpanna eller djup form 170 2 30 - 40
Matpaj, 16 st	långpanna eller djup form 170 2 35 - 45
Mördegskakor, 20 st	långpanna eller djup form 150 2 40 - 50
Tarteletter, 8 st	långpanna eller djup form 170 2 20 - 30
Pocherade grönsaker, 0,4 kg	långpanna eller djup form 180 3 35 - 40
Vegetarisk omelett	pizzaform på galler 200 3 30 - 45
Medelhavsgrönsaker, 0,7 kg	långpanna eller djup form 180 4 35 - 40

9.4 Information för testinstitut

Tester enligt IEC 60350-1.

				(°C)	(min)
Småkakor, 16 st/plåt	Över-/under-värme	Bakplåt	3	170	20 - 35	-
Småkakor, 16 st/plåt	Varmluftstillag-ning	Bakplåt	3	160	20 - 35	-
Småkakor, 16 st/plåt	Varmluftstillag-ning	Bakplåt	1 och 3	160	20 - 35	-
Äppelpaj, 2 st 20 cm for-mar	Över-/under-värme	Galler	1	170	70 - 90	-

		(°C) (min)
Äppelpaj, 2 st 20 cm for-mar	Varmluftstillag-ning	Galler 2 160 70 - 90 -
Sockerkaka i 26 cm kak-form	Över-/under-värme	Galler 2 170 35 - 45 -
Sockerkaka i 26 cm kak-form	Varmluftstillag-ning	Galler 2 160 35 - 45 -
Mördegska-kor	Över-/under-värme	Bakplåt 3 150 20 - 35 Förvärm ugnen till 10 min.
Mördegska-kor	Varmluftstillag-ning	Bakplåt 3 150 20 - 35 Förvärm ugnen till 10 min.
Rostat bröd Grill Galler 3 max. 1 - 5 Förvärm ugnen till 10 min.
Hamburgare, 6 stycken, 0,6 kg	Grill Galler och långpanna	3 max. 20 - 30 Placera gallret på den tredje nivån och lång-pannan på den andra ugnsnivån. Vänd ma-ten efter halva tillag-ningstiden.Förvärm ugnen till 10 min.

10. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

10.1 Rengöring

Rengöringsme- del

Rengör ugnens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Rengör och kontrollera ugnsutrymmets lucktätning.

Använd en rengöringslösning för att rengöra metalldelar.

Rengör fläckar med ett milt diskmedel.

För användning varje dag

Rengör ugsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.

Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före användning. Låt inte maten stå i ugnen längre än 20 minuter. Torka ugsutrymmet med enbart en mikrofiberduk efter varje användning.

Tillbehör

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören.

10.2 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.

Steg 2 Dra först ut stegarnas främre del från sidoväggen.

Steg 3 Dra den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.

Steg 4 Sätt tillbaka ugnsstegar i omvänd ordning.

10.3 Så här använder du: Vattenrengöring

Med denna rengöringsprocedur används fukt för att lossa fett och matpartiklar från ugnen.

Steg 1 Häll vatten i ugnutrymmets hålighet: 200 ml.

Steg 2

Ställ in funktionen:

Steg 3 Ställ in temperaturen på 90 °C.

Steg 4 Låt ugnen stå på i 30 minuter.

Steg 5 Stäng av ugnen.

Steg 6 Vänta tills ugnen är kall. Torka ugsutrymmet med en mjuk trasa.

10.4 Hur man tar bort och installerar: Luckan

Ugnsluckan har två glaspaneler. Du kan avlägsna ugnsluckan och de inre glaspanelerna för att rengöra dem. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glaspanelerna.

FÖRSIKTIGHET!

Använd inte ugnen utan glaspanelerna.

Steg 1 Öppna luckan helt och håll i båda gångjärnen.

Steg 2 Lyft och dra i spärrarna tills de klickar.

Steg 3 Stäng ugnsluckan till den första öppna positionen (halvvägs). Lyft och dra därefter för att ta bort luckan från sin plats.

Steg 4 Lägg luckan på en mjuk handduk på en stabil yta och lossa lässystemet för att ta bort den inre glaspanelen.

Steg 5 Vrid de två fästena 90° och lossa dem från sina platser.

Steg 6 Lyft först försiktigt och ta sedan bort glaspanelen.

Steg 7 Rengör glaspanelerna med vatten och tvål. Torka glaspanelerna noga. Diska inte glaspanelerna i diskmaskin.

Steg 8 När rengöringen är klar, sätt tillbaka glaspanelerna och ugnsluckan.

Om luckan är korrekt installerad kommer du att höra ett klick när du stänger spärrarna.

När det har installerats korrekt hörs ett klick i lucklisten. Se till att du monterar den inre glaspanelen korrekt på sin plats.

Risk för elektrisk stöt! Lampan kan vara het.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från eluttaget. Lägg en trasa i botten av ugsutrymmet.

Bakre lampa

Steg 1 Ta bort glasskyddet genom att vrida på det.

Steg 2 Rengör glasskyddet.

Steg 3 Byt ut lampan mot en passande som tål upp till 300 °C.

Steg 4 Sätt tillbaka glasskyddet.

11. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

11.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Problem Kontrollera att...

Ugnen värms inte upp. Säkringen har gått.

Problem Kontrollera att...

Luckans tätning är ska-dad.	Använd inte ugnen. Kon-takta ett auktoriserat ser-vicecenter.
Belysningen fungerar inte.	Glödlampan är trasig.

11.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.)

......

Produktnummer (PNC)

......

Serienummer (S.N.)

......

12. ENERGIEFFEKTIVITET

12.1 Produktinformation och produktinformationsblad\*

Leverantörens namn Zanussi

Modellidentifiering	ZOHIC0X2 944068367ZOHKC0K2 944068369ZOHKC0X2 944068368
Energieffektivitetsindex 95.1
Energieffektivitetsklass A
Energiförbrukning med standardbelastning, konventionellt läge 0.89kWh/cykel
Energiförbrukning med standardbelastning, varmluftsläge 0.78kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 65l
Typ av ugn Inbyggd ugn

Massa

ZOHIC0X2 26.5kg

ZOHKC0K2 27.7kg

ZOHKC0X2 26.5kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

12.2 Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas.

Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Varmluft med fukt

Denna funktion används för att spara energi under tillagningen.

13. MILJÖSKYDD

Återvinn material med symbolen ⚫ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📄med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
