BRUKSANVISNING CCG 18125 BLPD Select Fein

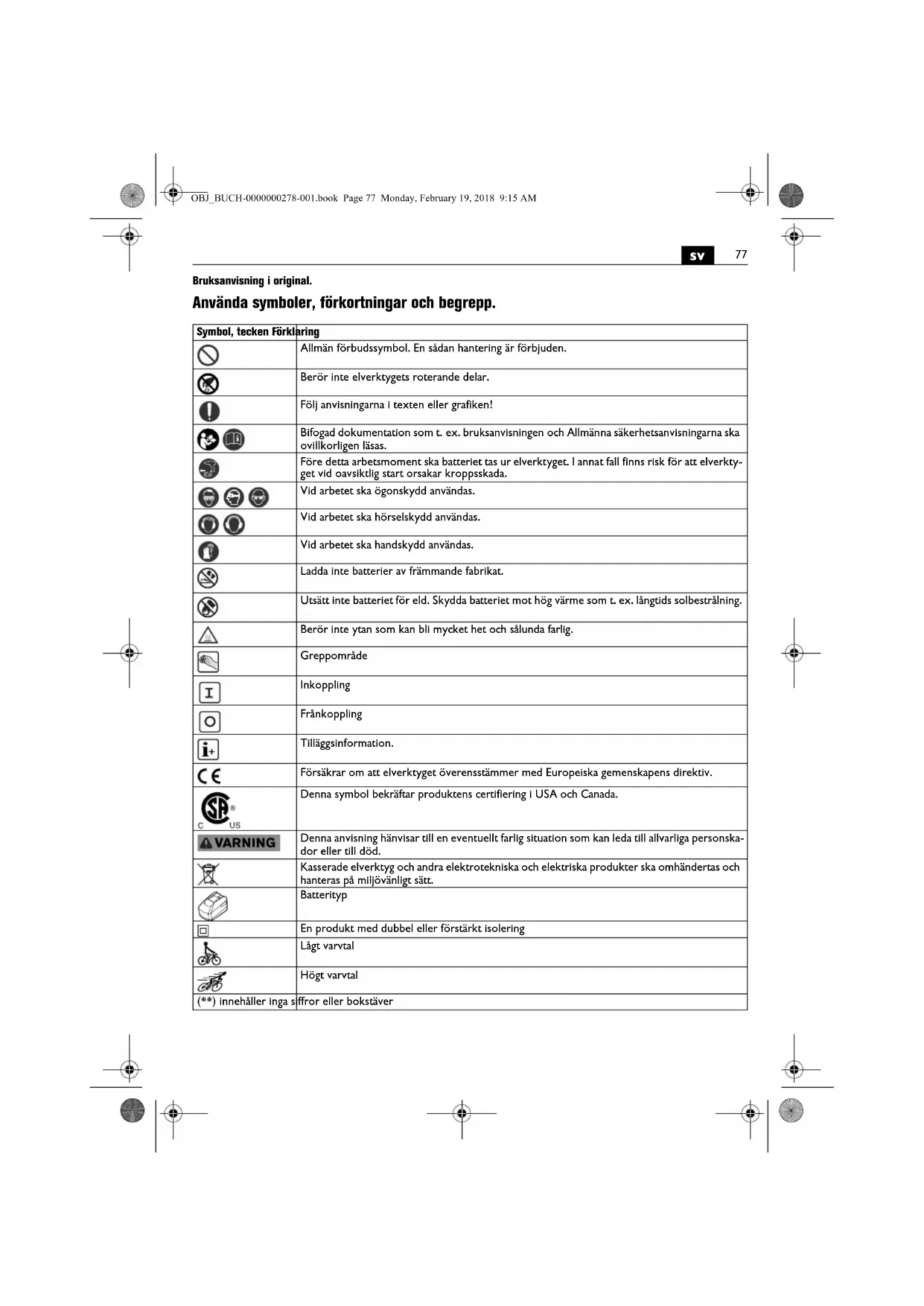

Bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Allmän förbudssymbol. En sådan hantering är förbjuden. Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverkty- get vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska handskydd användas. Ladda inte batterier av främmande fabrikat. Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning. Berör inte ytan som kan bli mycket het och sålunda farlig. Greppområde Inkoppling Frånkoppling Tilläggsinformation. Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Denna symbol bekräftar produktens certifiering i USA och Canada. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personska- dor eller till död. Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Batterityp En produkt med dubbel eller förstärkt isolering Lågt varvtal Högt varvtal (**) innehåller inga siffror eller bokstäver OBJ_BUCH-0000000278-001.book Page 77 Monday, February 19, 2018 9:15 AM78

För din säkerhet. Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som upp- står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: Handhållen sladdlös vinkelslip för torrslipning, stålborst- ning och kapning av metall och sten med av FEIN godkän- da insatsverktyg och tillbehör i väderskyddad omgivning. Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning Detta elverktyg kan användas som slipmaskin med slip- skiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarlig personskada. Detta elverktyg är inte lämpligt för polering. Om elverk- tyget används för arbeten det inte är avsett för, kan farliga situationer och personskador uppstå. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. Insatsverktygets tillåtna varvtal måste åtminstone mot- svara det på elverktyget angivna högsta varvtalet. Feldi- mensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Tecken Internationell enhet Nationell enhet Förklaring

WWAvgiven effekt U V V Märkspänning f Hz Hz Frekvens M... mm mm Mått, metrisk gänga Ø mm mm Diameter för en rund komponent mm mm Ø

=max. diameter för slip-/kapskiva

=diameter på infästningshålet T=tjocklek för slip-/kapskiva mm mm Ø

=max. diameter för sliprondell mm mm M=gänga på spännflänsen l=längd på gängspindeln kg kg Vikt enligt EPTA-Procedure 01 kg kg Elverktygets vikt utan batteri och insatsverktyg kg kg Batteriets vikt

dB dB Ljudtrycksnivå

Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar) h,AG m/s

Medelvibrationsvärde vid vinkelslipning h,DS m/s

Medelvibrationsvärde vid slipning med slippapper m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI. OBJ_BUCH-0000000278-001.book Page 78 Monday, February 19, 2018 9:15 AM79

Insatsverktygets yttre diameter och tjocklek måste mot- svara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Insatsverktyg med gnginsats mste exakt passa till slip- spindelns gnga. Vid insatsverktyg som monteras med flns mste insatsverktygets hldiameter passa till flnsens infst- ningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojmnt, vibrerar kraftigt och kan leda till att du frlorar kontrollen ver verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avse- ende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och monte- ring av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglas- ögon. Om så behövs, använd dammfiltermask, hörsel- skydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andnings- skydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrust- ning. Brottstycken från arbetsstycket eller insatsverkty- gen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande led- ning kan sätta verktygets metalldelar under spänning och leda till elstöt. Lägg aldrig bort elverktyget innan insatsverktyget stan- nat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhop- ning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara mate- rial. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotations- riktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket kläm- mas fast varvid slipskivan bryts sönder eller orsakar bak- slag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämnings- stället. Härvid kan slipskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hante- ring av elverktyget. Detta kan undvikas genom skyddsåt- gärder som beskrivs nedan. Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Använ- daren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det rote- rande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverkty- get i motsatt riktning till slipskivans rörelse vid inkläm- ningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kon- trollen över elverktyget. Speciella varningar för slipning och kapslipning Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt elverktyg kan inte på betryggande sätt skyddas och är där- för farliga. Skålade slipskivor måste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En felak- tigt monterad slipskiva som skjuter ut över sprängskyd- dets plan kan inte smörjas i tillräcklig grad. Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda använda- ren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna. Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kap- skivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. OBJ_BUCH-0000000278-001.book Page 79 Monday, February 19, 2018 9:15 AM80

För vald slipskiva ska alltid oskadade spännflänsar i kor- rekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka. Andra speciella säkerhetsanvisningar för kapslip- ning Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kap- skivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbets- stycket. Låt kapskivan uppnå fullt varvtal innan den för- siktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stö- das. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. Var speciellt försiktig vid ”fickkapning” i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elled- ningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpappers- slipning Använd inte för stora slippapper, se tillverkarens uppgif- ter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med trådborstar Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används bör man se till att sprängskyd- det och trådborsten inte berör varandra. Tallriks- och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka. Ytterligare säkerhetsanvisningar Använd elastiska mellanlägg när sådana medföljer slip- kroppen. Kontrollera att insatsverktygen har monterats enligt till- verkarens anvisningar. Monterade insatsverktyg måste kunna rotera fritt. Felaktigt monterade insatsverktyg kan lossa under arbetet och slungas ut. Hantera slipkropparna aktsamt och förvara dem enligt tillverkarens anvisning. Skadade slipkroppar kan spricka under arbetet. När insatsverktyg med gänginsats används, bör man se till att gängan i insatsverktyget är tillräckligt lång för att stöda elverktygets spindellängd. Gängan på insatsverkty- get måste passa till gängan på spindeln. Felaktigt monte- rade insatsverktyg kan under drift lossa och förorsaka personskada. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar per- sonskada. Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas. Använd ett stationärt utsugningssystem och renblås ofta ventilationsöppningarna. När metall bearbetas kan under extrema betingelser ledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan då menligt påver- kas. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler. Arbeta alltid med monterat stödhandtag. Med stödhand- taget kan elverktyget styras korrekt. Rikta inte på nära håll blicken mot ljuset från elverkty- gets lampa. Rikta inte lampans ljus mot ögonen på perso- ner som befinner sig i närheten. Lampans strålning kan skada ögat. Efter bearbetning av gipshaltiga material: Rengör elverk- tygets och kopplingselementets ventilationsöppningar med torr oljefri tryckluft. Annars kan gipshaltigt damm samlas i elverktygets hölje och på kopplingselementet och hårdna i samband med luftfuktighet. Det kan menligt påverka kopplingsmekanismen. Användning och hantering av batterier (batterimoduler). För undvikande av faror som t. ex. brandskador, explo- sion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas: Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och väts- kor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännska- da. Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov. OBJ_BUCH-0000000278-001.book Page 80 Monday, February 19, 2018 9:15 AM81

Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus. Plocka upp batteriet ur originalförpackningen först när det ska användas. För alla åtgärder på elverktyget ta batteriet ur elverkty- get. Om elverktyget startar oavsiktligt finns risk för kroppsskada. Frånkoppla först elverktyget innan batteriet tas ut. Håll barn på betryggande avstånd från batterier. Håll batteriet rent och skydda det mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslut- ningar med en torr, ren trasa. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatteriet för att undvika en bygling av kontakterna. En kortslutning mel- lan batterikontakterna kan leda till brännskador eller brand. Avlägsna batteriet vid transport och förvaring av elverk- tyget. Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion. Följ säkerhetsanvisningarna i batteriladdarens bruksan- visning. Hand-arm-vibrationer Mätningen av den vibrationsnivå som anges i denna anvis- ning har utförts enligt en mätmetod som är standardise- rad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverk- tyget används för andra ändamål och med andra insats- verktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelast- ningen väsentligt under den totala tidsperioden. För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatö- ren mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt mate- rial, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktio- ner och/eller andningsbesvär, cancer, fortplantnings- skada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bear- beta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehål- laren, beakta materialtillverkarens anvisningar för bear- betning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Återstartspärren hindrar automatisk återstart av den sladdlösa vinkelslipen efter det strömmen bryts t.ex. vid utbyte av batteri. Koppla i så fall från elverktyget, ta bort det ur arbetsstycket och kontrollera insatsverktyget. Slå därefter åter på elverktyget. Tryck låsknappen endast vid avstängd motor (se sidan 7). För att uppnå optimal effekt ska elverktyget användas med batteriet B18A.179. Om andra batterier används kan funktionsomfånget vara inskränkt. Hantering av batterier. Använd och ladda batteriet endast inom temperaturom- rådet 0 °C – 45 °C (32 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom driftstemperatur- området. Batteriets faktiska laddningstillstånd indikeras endast när elverktygets motor stängts av. När en djupurladdning av batteriet hotar, stannar elektro- niken automatiskt motorn. Underhåll och kundservice. Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverkty- gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Vid bearbetning av gipshaltiga material kan damm samlas inne i elverktyget och på kopplingselementet och hårdna i samband med luftfuktighet. Det kan menligt påverka kopplingsmekanismen. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Följande delar kan du vid behov själv byta ut: Insatsverktyg, stödhandtag, spännflänsar, sprängskydd LED-indikering Betydelse Aktion 1–4 gröna LED procentuellt laddningstillstånd Drift kontinuerligt rött ljus Batteriet är näs- tan urladdat Ladda batteriet rött blinkljus Batteriet är inte driftklart Låt batteriet anta driftstemperatur innan det laddas OBJ_BUCH-0000000278-001.book Page 81 Monday, February 19, 2018 9:15 AM82

Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen. Försäkran om överensstämmelse. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade elverktyg och tillbehör ska hante- ras på miljövänligt sätt. Avfallshantera batterier endast i urladdat tillstånd. Om batteriet inte är fullständigt urladdat, isolera stick- kontakten med tejp för att undvika kortslutning. Tillbehörsurval (se sidan 14). Använd endast original FEIN-tillbehör. Tillbehöret måste vara godkänt för aktuell typ av elverktyg. A Skrubbskiva, lamellslipskiva (får endast användas med monterat sprängskydd) B Kapskiva (får endast användas med monterat kapsprängskydd) C Stödrondell för fiberslipskivor, fiberslipskivor (montera endast med medföljande stödrondellfixtur, använd endast med monterat handskydd eller spräng- skydd) D Ståltråds-koppborste (använd endast med monterat handskydd) E Sliprondell med kardborrfäste, häftslippapper, häftslip- fiber, svampar (får endast användas med monterat handskydd) F Ståltråds-koppborste, lamellsliphjul (får endast användas med monterat handskydd) OBJ_BUCH-0000000278-001.book Page 82 Monday, February 19, 2018 9:15 AM83
