BRUKSANVISNING Y48ES300L ELECTROLUX

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support registrera din produkt för bättre service: www.registerelectrolux.com köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar. Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer. Informationen står på märkplåten. Varning/Försiktighet – Säkerhetsinformation Allmän information och tips Miljöinformation Med reservation för ändringar.

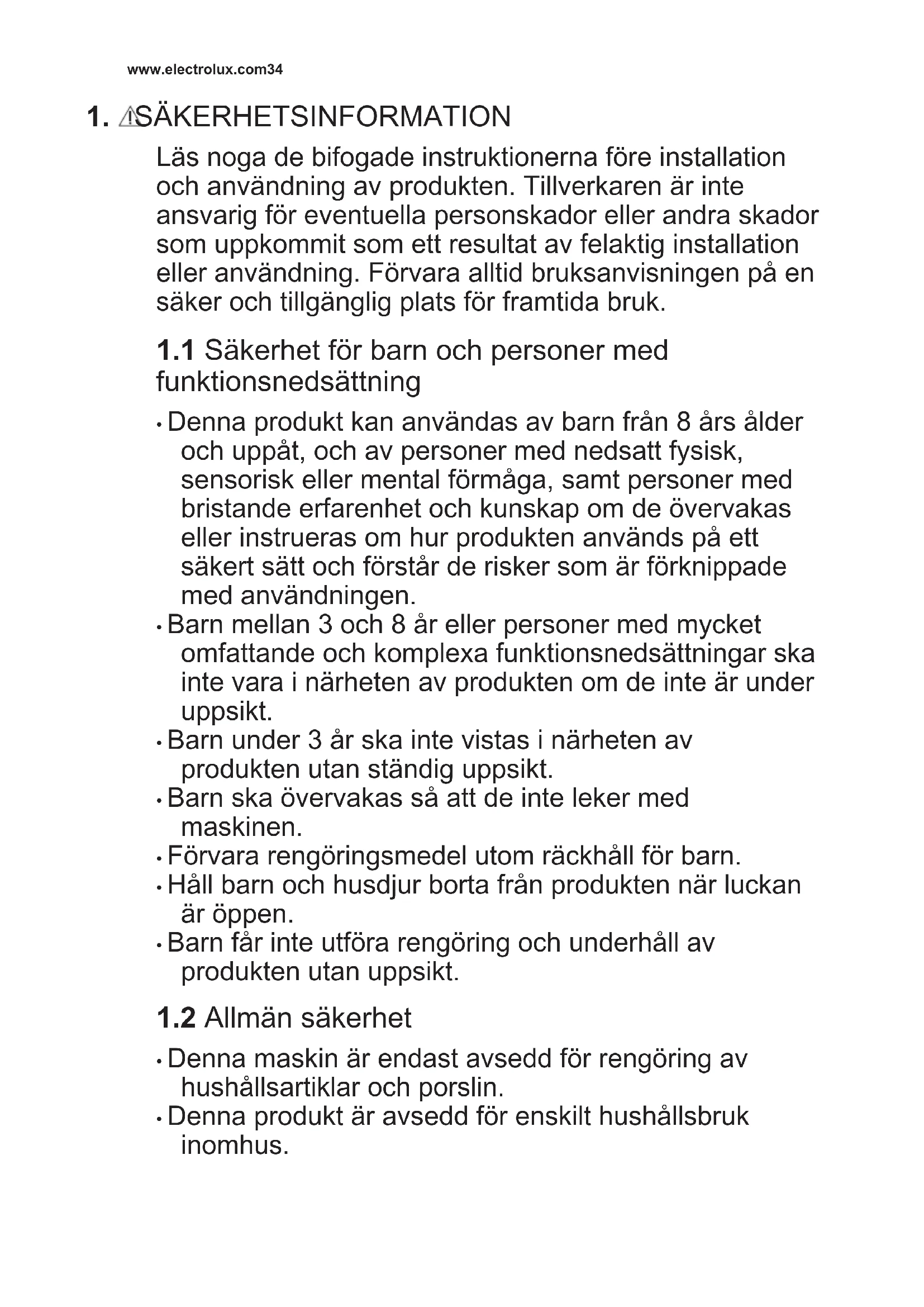

SVENSKA 331. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vara i närheten av produkten om de inte är under uppsikt.

• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.

• Förvara rengöringsmedel utom räckhåll för barn.

• Håll barn och husdjur borta från produkten när luckan är öppen.

• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

• Denna maskin är endast avsedd för rengöring av hushållsartiklar och porslin.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus. www.electrolux.com34• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• Ändra inte produktens specifikationer

• Vattentrycket (minimum och maximum) måste vara mellan 0.5 (0.05) / 10 (1.0) bar (MPa)

• Följ maximalt antal 14 kuvert.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• VARNING! Knivar och andra vassa eller spetsiga redskap måste placeras i korgen med spetsarna vända nedåt eller läggas horisontellt.

• Låt inte produkten stå med luckan öppen för att undvika att någon snubblar på den.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.

• Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

VARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen. SVENSKA 352.2 Elanslutning VARNING! Risk för brand och elektriska stötar.

• Varning! Denna produkt är avsedd för att installeras/anslutas till en jordad anslutning i byggnaden.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Denna produkt är utrustad med en 13 A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring (endast Storbritannien och Irland) användas.

2.3 Vattenanslutning

• Orsaka inga skador på vattenslangarna.

• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.

• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.

• Om tilloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta det auktoriserade servicecentret för byte av tilloppsslang.

• Utan elektricitet är vattenskyddssystemet inte aktivt. Då finns det risk för översvämning.

• Tilloppsslangen har en säkerhetsventil och en hylsa med en inre nätkabel. VARNING! Farlig spänning.

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

• Diskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelsförpackningen.

• Drick och lek inte med vattnet i produkten.

• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Visst diskmedel kan stanna kvar på disken.

• Lägg inte föremål på eller låt maskinens lucka utsättas för tryck när den är öppen.

• Produkten kan avge het ånga om du öppnar luckan medan ett program pågår.

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.

• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.

• Följande reservdelar är tillgängliga i 7 år efter att modellen har utgått: motor, cirkulations- och tömningspump, värmare och värmeelement, inklusive www.electrolux.com36värmepumpar, rör och relaterad utrustning, inklusive slangar, ventiler, filter och aquastop, konstruktions- och inredningsdetaljer relaterade till luckmontage, tryckta kretskort, elektroniska displayer, tryckbrytare, termostater och givare, programvara och firmware inklusive återställningsprogramvara. Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.

• Följande reservdelar är tillgängliga i 10 år efter att modellen har utgått: luckgångjärn och tätningar, andra tätningar, spolarmar, tömningsfilter, inre ställ och plastkomponenter som korgar och lock.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

VARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

VARNING! Se Säkerhetsavsnitten.

Om möbelpanelen inte är installerad, öppna luckan försiktigt för att undvika risken för skador. Efter installationen, se till att plastskydden är låsta på plats. Om plastskydden på luckans sidor skadas eller avlägsnas kan det påverka produktens funktion och orsaka skada. Om plastskyddet är skadat, kontakta ett auktoriserat servicecenter för att byta ut det mot ett nytt. SVENSKA 37max 5 mm www.electrolux.com384. PRODUKTBESKRIVNING

Besticklåda Grafiken är en generell översikt. För mer information, se andra kapitel och/eller dokument som medföljer maskinen.

• När programmet startar tänds en röd indikator som är tänd under hela programmet.

• En grön indikator tänds när programmet har avslutats.

• Om produkten drabbas av ett fel blinkar den röda indikatorn. Beam-on-Floor är släckt när produkten är avstängd. När AirDry är aktiverad under torkningsfasen kan det hända att projektionen på golvet inte syns. Kontrollera på kontrollpanelen om programmet har avslutats. SVENSKA 395. KONTROLLPANEL

På/Av-knapp och återställningsknapp

Fördröjd start-knapp

ECOMETER indikerar hur programvalet påverkar energi- och vattenförbrukning. Ju fler staplar som lyser, desto lägre förbrukning. indikerar det mest miljövänliga programvalet för normalsmutsig disk.

Indikator Beskrivning Spolglansindikator. Den lyser när spolglans behöver fyllas på. Se ”Före första användning”. Saltindikator. Den lyser när saltbehållaren behöver fyllas på. Se ”Före första användning”. Machine Care indikator Den lyser när maskinen behöver rengöras in‐ uti med Machine Care-programmet. Se ”Skötsel och rengöring”. Indikator för torkfas. Den lyser när ett program med en torkfas har valts. Den blinkar när torkfasen pågår. Se ”Programval”.

Markeringsfältet MY TIME låter dig välja ett lämpligt diskprogram baserat på programlängden. www.electrolux.com40CA B D E A. • Quick är det kortaste programmet (30min) lämpligt för att diska nyligen använd och lätt smutsad disk.

• Försköljning (15min) är ett program för att skölja av matrester från disken. Det förhindrar att lukter bildas i maskinen. Använd inte diskmedel med det här programmet. B. 1h är ett program lämpligt för disk som är nyligen insatt och disk som stått ett tag. C. 1h 30min är ett program som är lämpligt för diskning och torkning av normalt smutsad disk. D. 2h 40min är ett program som är lämpligt för diskning och torkning av mycket smutsig disk. E. ECO är det längsta programmet och det ger den mest effektiva vatten- och energiförbrukningen för normalt smutsat porslin och bestick. Detta program är standardprogram för provningsinstitut.

AUTO Sense-programmet justerar automatiskt diskcykeln efter typen av disk. Maskinen känner av smutsgraden och diskmängden i korgarna. Det väljer automatiskt temperatur, vattenmängd och programtid.

Du kan ändra programval efter dina behov genom att aktivera EXTRAS. ExtraPower ExtraPower förbättrar diskresultatet för valt program. Alternativet ökar temperaturen och programlängden. GlassCare GlassCare förhindrar att ömtåliga föremål, särskilt glas, skadas. Alternativet undviker snabba temperaturändringar i valt program och minskar temperaturen till 45 °C.

• GlassCare Förskölj‐ ning Alla Alla • Fördisk Ingen uppgift

Detta programmet används för att bedöma överensstämmelse med förordningen om ekodesign (EU) 2019/2022. SVENSKA 41Program Diskmas‐ kinsladd‐ ning Smutsgrad Programfaser EXTRAS 1h Porslin, be‐ stick Nyligen lätt intorkad smuts

Ingen uppgift Machine Care Rengöring av apparatens insida. Se ”Underhåll och rengöring”

Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen, funktioner och mängden disk kan påverka värdena.

Värden för andra program än ECO är endast indikativa. Information för testinstitut För att få den information som krävs för test av prestanda (t.ex. enligt: EN60436 ), skicka ett e-postmeddelande till: [e-mail] Uppge produktnumret (PNC) från typskylten i er begäran. För övriga frågor angående diskmaskinen, se serviceboken som medföljer produkten.

7. NORMALINSTÄLLNINGAR

Du kan konfigurera maskinen genom att ändra normalinställningarna efter dina behov. Du kan också visa antalet slutförda cykler och återställa fabriksinställningarna. Num‐ mer Inställningar Värden Beskrivning

1 Vattenhårdhet 1L - 10L (förin‐ ställt: 5L) Ställ in nivån på vattenavhärdningsmed‐ let efter vattnets hårdhet där du bor. 2 Meddelande om tomt spolg‐ lansfack On (förinställt) Off Aktivera eller avaktivera spolglansindika‐ torn. 3 Slutljud On Off (förinställt) Aktivera eller avaktivera ljudsignalen som indikerar att programmet är klart. 4 Aut. lucköppn. On (förinställt) Off Aktivera eller avaktivera AirDry. 5 Knappljud On (förinställt) Off Aktivera eller avaktivera ljudet som hörs när du trycker på knapparna. SVENSKA 43Num‐ mer Inställningar Värden Beskrivning

Off (förinställt) Aktivera eller avaktivera det automatiska valet av det senast använda programmet och alternativen.

Läs mer i informationen som finns i det här kapitlet. Du kan ändra normalinställningarna i inställningsläget. När maskinen är i inställningsläge representerar fälten för ECOMETER möjliga inställningar. För varje inställning blinkar ett fält för ECOMETER. Ordningen för normalinställningarna som visas i tabellen är också ordningen för inställningarna i ECOMETER:

7.1 Inställningsläge

Hur man navigerar i inställningsläget Man kan navigera i inställningsläget med hjälp av MY TIME markeringfältet. BA C A. Föregående-knapp B. OK-knapp C. Nästa-knapp Använd Föregående och Nästa för att hoppa mellan normalinställningar och ändra deras värden. Använd OK för att ange vald inställning och bekräfta ändring av värdet. Öppna inställningsläge Du kan gå in i inställningsläge innan du startar ett program. Du kan däremot inte gå in i inställningsläge när ett program är igång. Tryck på och samtidigt i minst 3 sekunder för att öppna inställningsläge. Lamporna för Föregående, OK och Nästa lyser. Ändra en inställning Kontrollera att produkten är i inställningsläge.

1. Använd Föregående eller Nästa för

att välja fältet ECOMETER för önskad inställning.

• Fältet för ECOMETER för vald inställning blinkar.

• På displayen visas det aktuella inställningsvärdet.

2. Tryck på OK för att aktivera

• Fältet för ECOMETER för vald inställning lyser. De andra fälten är släckta.

• Aktuellt inställningsvärde blinkar.

3. Tryck på Föregående eller Nästa för

4. Tryck på OK för att bekräfta

• Den nya inställningen har sparats.

• Produkten återgår till normalinställningslistan.

5. Tryck och håll nere

och samtidigt i 3 sekunder för att lämna inställningsläget. Produkten återgår då till programvalsläge. De sparade inställningarna gäller tills du ändrar dem igen. www.electrolux.com447.2 Fabriksåterställning Fabriksåterställning återställer fabriksinställningarna. Kontrollera att produkten är i inställningsläge före återställning. Tryck och håll in Föregående ochNästa i 5 sekunder. Displayerna visar _ _ _ i cirka 5 sekunder. Produkten återgår då till programvalsläget. Fabriksåterställning återställer inte cykelräknaren.

Du kan se antalet avslutade diskprogram i programräknaren.

1. Tryck på och håll ned på/av-knappen

tills diskmaskinen aktiveras.

2. Tryck och håll in Föregående

ochNästa i 5 sekunder. Displayerna visar uC och sedan antalet cykler. Tryck på valfri knapp för att avsluta cykelräknaren. Efter att ha nått 65535 startar cykelräknaren om.

7.4 Vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen. Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i skalor. Vattenavhärdaren ska ställas in efter hur hårt vattnet är i området där du bor. Din lokala myndighet kan ge dig råd om vattnets hårdhet där du bor. Ställ in rätt nivå på vattenavhärdaren för att säkerställa goda diskresultat. Vattenhårdhet Tyska vär‐ den (°dH) Franska värden (°fH) mmol/l mg/l (ppm) Clarke- värden Vattenavhär‐ darens nivå

Använd inte salt på denna nivå. Oavsett vilken typ av diskmedel som används ska rätt vattenhårdhetsnivå ställas in för att hålla saltpåfyllningsindikatorn aktiv. Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten. SVENSKA 45Regenereringsprocess För rätt vattenavhärdning måste hartset på vattenavhärdningsanordningen regenereras regelbundet. Den här processen är automatisk och är en del av den normala diskmaskinens drift. När den föreskrivna mängden vatten (se värden i tabellen) har använts sedan den tidigare regenereringsprocessen kommer en ny regenereringsprocess att initieras mellan den slutliga sköljningen och programmets slut. Vattenavhärda‐ rens nivå Mängden vatten (l)

Om hög vattenavhärdning har ställts in, kan det förekomma även i mitten av programmet, före sköljningen (två gånger under ett program). Regenereringsinitiering har ingen inverkan på programlängden, såvida den inte sker i mitten eller i slutet av ett program med en kort torkfas. I sådana fall förlänger regenereringen programmets totala längd med ytterligare 5 minuter. Därefter kan sköljningen av vattenavhärdaren som varar i 5 minuter börja i samma program eller i början av nästa program. Denna aktivitet ökar programmets totala vattenförbrukning med ytterligare 4 liter och programmets totala energiförbrukning med ytterligare 2 Wh. Sköljningen av mjukmedlet avslutas med en fullständig sköljning. Varje utförd vattenavhärdningssköljning (möjligtvis fler än en i samma cykel) kan förlänga programtiden med ytterligare 5 minuter när det inträffar någon gång i början eller i mitten av ett program. Alla förbrukningsvärden som nämns i detta avsnitt bestäms i enlighet med den nuvarande tillämpliga standarden i laboratorieförhållanden med vattenhårdhet 2,5 mmol/L (vattenavhärdare: nivå 3) enligt förordningen: 2019/2022 Vattnets tryck och temperatur samt spänningsvariationer kan påverka värdena.

spolglansfacket tomt Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Den släpps automatiskt under den sista sköljningen. När spolglansfacket är tomt tänds indikatorn för spolglans. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. Använd alltid spolglans för bästa torkresultat. Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

Du kan aktivera en ljudsignal som ska höras när programmet är klart. Ljudsignaler låter också när ett fel uppstår i produkten. Det går inte att stänga av dessa ljudsignaler.

AirDry ger bättre torkresultat. Under torkningsfasen öppnas luckan automatiskt och lämnas på glänt. www.electrolux.com46AirDry aktiveras automatiskt med alla program förutom Försköljning . Hur länge torkningen pågår och luckan är öppen varierar beroende på det valda programmet och tillvalen. När AirDry öppnar luckan visar displayen återstående tid av programmet. FÖRSIKTIGHET! Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada maskinen. FÖRSIKTIGHET! Om barn har tillgång till produkten är det bäst att avaktivera AirDry. Den automatiska öppningen av luckan kan vara farlig. När AirDry öppnar luckan, Beam-on-Floor kanske inte syns helt. Titta på kontrollpanelen för att se om programmet är klart.

Knapparna på kontrollpanelen avger ett ljud när du trycker på dem. Du kan stänga av det ljudet.

7.9 Senaste programval

Du kan ställa in det automatiska valet av det senast använda programmet och alternativen. Det senaste programmet som kördes innan maskinen stängdes av har sparats. Det väljs sedan automatiskt när du har satt på maskinen. När senaste programvalet har avaktiverats är standardprogrammet ECO.

8. FÖRE FÖRSTA ANVÄNDNING

1. Kontrollera att den inställda nivån

på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.

4. Öppna vattenkranen.

5. Starta Quick-programmet för att ta

bort eventuella rester från tillverkningsprocessen. Använd inte diskmedel och ladda inte korgarna med disk. Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

FÖRSIKTIGHET! Använd endast grovt salt avsett för diskmaskinen. Fint salt ökar risken för rost. Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning. Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att

vrida locket moturs och ta bort det. SVENSKA 472. Häll 1 liter vatten i saltbehållaren (endast första gången).

3. Fyll saltbehållaren med 1 kg salt (tills

4. Skaka försiktigt på tratten i handtaget

för att få ut de sista kornen.

5. Ta bort eventuellt salt från

saltbehållarens öppning.

6. Vrid locket på saltbehållaren medurs

för att stänga saltbehållaren. FÖRSIKTIGHET! Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. När du har fyllt på saltbehållaren ska du starta ett program genast för att förhindra rost.

FÖRSIKTIGHET! Facket (A) är endast avsett för spolglans. Fyll inte på med diskmedel. FÖRSIKTIGHET! Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Tryck in spärrknappen (D) för att

vätskan når fyllningsnivån ”max”.

3. Torka upp eventuellt utspilld

spolglans med en absorberande trasa för att förhindra överdriven skumbildning.

4. Stäng locket. Kontrollera att

spärrknappen låses i rätt position. Du kan vrida väljaren för den utsläppta mängden (B) mellan läge 1 (minsta mängd) och läge 4 eller 6 (största mängd).

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.

2. Tryck och håll nere tills produkten

3. Fyll saltbehållaren om den är tom.

4. Fyll spolglansbehållaren om den är

6. Tillsätt diskmedlet.

7. Välj och starta ett program.

8. Stäng av vattenkranen när

programmet är klart. www.electrolux.com489.1 Använda diskmedel

1. Tryck in spärrknappen (B) för att

3. Om diskprogrammet har en

fördiskfas, lägg en liten mängd diskmedel på insidan av diskmaskinens lucka.

4. Stäng locket. Kontrollera att

spärrknappen låses i rätt position. För information om dosering av diskmedel, se tillverkarens anvisningar på produktens förpackning. Vanligtvis räcker 20–25 ml flytande diskmedel för att diska normalt smutsad disk. Fyll inte facket (A) med mer än 30 ml flytande diskmedel.

9.2 Hur man väljer och startar

ett program med MY TIME markeringsfält

1. Glid med ditt finger över MY TIME

markeringsfältet för att välja ett lämpligt program.

• Lampan för valt program lyser.

• ECOMETER indikerar nivån av vatten- och energiförbrukning.

• Displayen visar programmets längd.

2. Aktivera tillgänglig EXTRAS om så

3. Stäng luckan för att starta

9.3 Hur man väljer och startar

programmet Försköljning

1. För att välja Försköljning , tryck

och håll nere i 3 sekunder.

• Lampan för vald knapp lyser.

• ECOMETER är avstängd.

• Displayen visar programmets längd.

2. Stäng luckan för att starta

1. Välj ett program med hjälp av

MY TIME markeringsfält.

2. Tryck på knappen för alternativet du

• Displayen visar den uppdaterade programlängden.

• ECOMETER indikerar den uppdaterade nivån av energi- och vattenförbrukning. Som standard måste funktioner aktiveras varje gång innan du startar ett program. Om det senaste programvalet är aktiverat, aktiveras de sparade alternativen automatiskt tillsammans med programmet. Det går inte att aktivera eller inaktivera funktionen medan ett program pågår. Alla tillvalsfunktioner är inte heller kompatibla med varandra. Aktivering av funktioner ökar oftast vatten- och energiförbrukningen samt programlängden.

• Lampan för vald knapp lyser. SVENSKA 49• Displayen visar programmets maximala varaktighet.

2. Stäng luckan för att starta

programmet. Maskinen känner av vilken typ av disk det är och justerar till ett lämpligt diskprogram. Under programmets gång känner sensorerna av flera gånger och den initiala programlängden kan minska.

9.6 Fördröja starten på ett

1. Välj ett program.

2. Tryck på upprepade gånger tills

displayen visar önskad tidsfördröjning (från 1 till 24 timmar). Lampan för vald knapp lyser.

3. Stäng luckan för att starta

nedräkningen. Under nedräkningen kan man ändra fördröjningstiden eller programvalet. När nedräkningen löper ut startar programmet.

9.7 Avbryta den fördröjda

starten medan nedräkningen pågår Tryck och håll intryckt i 3 sekunder. Produkten återgår då till programvalsläge. Om du avbryter en fördröjd start måste du välja programmet igen.

9.8 Avbryta ett pågående

program Tryck och håll intryckt i 3 sekunder. Produkten återgår då till programvalsläge. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

9.9 Öppna luckan medan

maskinen är igång Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts. Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AirDry- funktionen.

9.10 Funktionen Auto Off

Denna funktion sparar energi genom att stänga av produkten när den inte används. Funktionen sätts på automatiskt:

• När programmet är klart.

• Efter 5 minuter om programmet inte har startat.

När programmet är klart visar diplayen 0:00. Funktionen Auto Off stänger av apparaten automatiskt. Alla knappar är inaktiva utom knappen på/av.

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Diska i diskmaskinen enligt instruktionerna i användarmanualen förbrukar vanligtvis mindre vatten och energi än att diska för hand.

• Se till att diskmaskinen körs full för att spara vatten och energi. För bästa rengöringsresultat ska disken placeras i korgarna enligt instruktioner i användarmanualen utan att korgarna överbelastas. www.electrolux.com50• Skölj inte tallrikarna för hand i förväg. Det ökar vatten- och energiförbrukningen. Välj ett program med fördisk om så behövs.

• Ta bort större rester av mat från disken och töm koppar och glas innan du stoppar in dem i maskinen.

• Blötlägg eller skölj kokkärl där maten har fastnat eller bränt vid innan du stoppar in dem i maskinen.

• Se till att föremålen i korgarna inte vidrör eller står på varandra. Bara då kan vattnet helt komma åt och diska all disk.

• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. ''Allt i 1''). Följ instruktionerna på förpackningen.

• Välj ett program enligt typen av disk och hur smutsig den är. ECO erbjuder den mest effektiva användningen av vatten och energiförbrukning.

• För att förhindra uppbyggnaden av kalk inuti maskinen: – Fyll på saltbehållaren vid behov. – Använd rekommenderad dos vad gäller diskmedel och spolglans. – Kontrollera att den aktuella nivån på vattenavhärdare överensstämmer med vattnets hårdhet. – Följ instruktionerna i kapitlet "Skötsel och rengöring".

10.2 Använda salt, spolglans

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.

• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.

• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

• Använd alltid rätt mängd diskmedel. Otillräcklig dosering av diskmedel kan leda till dåligt resultat och fläckar från hårt vatten på disken. Användning av för mycket diskmedel med mjukt eller avhärdat vatten resulterar i diskmedelrester på disken. Justera mängden diskmedel baserat på vattnets hårdhet. Se tillverkarens anvisningar på diskmedelsförpackningen.

• Använd alltid rätt mängd diskmedel. Otillräcklig dosering av spolglans gör att torkresultatet blir mindre bra. Användning av för mycket spolglans ger blåaktiga ränder på disken.

• Se till att nivån på vattenavhärningen är korrekt. Om nivån är för hög kan den ökade mängden salt i vattnet resultera i rost på besticken.

10.3 Vad du ska göra om du vill

sluta använda multitabletter Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande:

1. Ställ in vattenavhärdarens högsta

2. Kontrollera att saltbehållaren och

spolglansbehållaren är fulla.

3. Starta Quick-programmet. Använd

inte diskmedel och ladda inte korgarna med disk.

4. När programmet är klart, ställ in

avhärdaren efter vattenhårdheten där du bor.

5. Justera den utsläppta mängden

10.4 Innan ett program startas

Innan du startar ett valt program måste du se till att:

• Filtren är rengjorda och korrekt monterade.

• Saltbehållarens lock sluter tätt.

• Spolarmarna är inte igensatta.

• Det finns salt och spolglans (såvida du inte använder multitabletter).

• Disken är korrekt placerad i korgarna.

• Programmet är lämpligt för typen av disk och smutsgraden.

• Rätt mängd diskmedel används. SVENSKA 5110.5 Ladda korgarna

• Använd alltid hela utrymmet i korgarna.

• Diska endast föremål som tål maskindisk.

• Diska inte följande material i diskmaskinen: trä, horn, tenn, koppar, aluminium, ömtåligt porslin och oskyddat kolstål. Detta kan leda till att de spricker, vrids, missfärgas eller rostar.

• Placera inte föremål i maskinen som kan absorbera vatten (svampar, disktrasor).

• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.

• Se till att glas inte vidrör andra glas.

• Placera lätta föremål eller plastföremål i den övre korgen. Se till att föremålen inte kan flytta på sig.

• Lägg bestick och små föremål i besticklådan.

• Se till att spolarmarna kan röra sig fritt innan du startar ett program.

1. Låt disken kallna innan den plockas

ut ur produkten. Varm disk kan lätt skadas.

2. Plocka först ut diskgods från den

nedre korgen, sedan från den övre. När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

11. UNDERHÅLL OCH RENGÖRING

VARNING! Innan något underhåll utförs, förutom att köra programmet Machine Care, ska produkten stängas av och kopplas bort från eluttaget. Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

Machine Care är ett program avsett att rengöra maskinens insida med optimala resultat. Det tar bort kalk och fett. När maskinen känner av att rengöring behövs lyser indikatorn . Starta Machine Care-programmet för att rengöra maskinens insida. Så här startar du Machine Care-programmet Rengör filtren och spolarmarna innan du startar Machine Care-programmet.

1. Använd ett avkalkningsmedel avsett

för diskmaskiner. Följ instruktionerna på förpackningen. Stoppa inte in någon disk i korgarna.

2. Tryck och håll in och

samtidigt i cirka 3 sekunder. Indikatorerna och blinkar. Displayen visar programmets längd.

3. Stäng luckan för att starta

programmet. När programmet är klart är inaktiveras -indikatorn.

11.2 Invändig rengöring

• Rengör produktens insida med en mjuk, fuktig trasa.

• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.

• Torka av luckan, inklusive gummipackningen, en gång i veckan. www.electrolux.com52• För att behålla din produkts prestanda ska ett rengöringsmedel som är utformat speciellt för diskmaskiner användas minst en gång varannan månad. Följ noga anvisningarna på förpackningen till produkten.

föremål Kontrollera filtren och bottensilen efter varje användning av diskmaskinen. Främmande föremål (exempelvis av glas, plast, ben eller tandpetare) minskar rengöringseffekten och kan skada tömningspumpen. FÖRSIKTIGHET! Kontakta ett auktoriserat servicecenter om du inte kan ta bort främmande föremål.

1. Ta isär filtersystemet enligt

beskrivning i detta kapitel.

2. Ta bort alla främmande föremål

3. Sätt tillbaka filtren enligt beskrivning i

11.4 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.

• Använd bara neutrala rengöringsmedel.

• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

11.5 Rengöra filtren

1. Vrid filtret (B) moturs och ta bort det.

SVENSKA 535. Kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.

6. Sätt tillbaka det platta filtret (A).

Kontrollera att det är rätt placerat under de två skenorna.

7. Sätt ihop filtren (B) och (C).

8. Sätt tillbaka filtret (B) i det platta filtret

(A). Vrid medurs tills det låses på plats. FÖRSIKTIGHET! En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

11.6 Rengöring av den nedre

spolarmen Vi rekommenderar regelbunden rengöring av den nedre spolarmen för att undvika att smuts täpper igen hålen. Igensatta hål kan ge otillfredsställande diskresultat.

1. Dra den nedre spolarmen uppåt för

2. Tvätta spolarmen under rinnande

vatten. Använd ett smalt spetsigt föremål, t.ex. en tandpetare, för att avlägsna smuts från hålen.

3. Sätt tillbaka spolarmen genom att

trycka den nedåt. www.electrolux.com5411.7 Rengöring av den övre spolarmen Ta inte bort den övre spolarmen. Om öppningarna i spolarmen är igensatta, ta bort smuts med ett tunt spetsigt föremål, t.ex. en tandsticka.

11.8 Rengöring av takspolarm

Vi rekommenderar regelbunden rengöring av takspolarmen för att undvika att smuts täpper igen hålen. Tilltäppta hål kan ge oönskat resultat. Takspolarmen är placerad i maskinens tak. Spolarmen (C) är installerad i tilloppsröret (A) med monteringselement (B).

1. Lossa stoppen på sidorna på

besticklådans glidskenor och dra ut lådan.

2. Flytta den övre korgen till den

nedersta nivån för att enklare komma åt spolarmen.

3. För att lossa spolarmen (C) från

tilloppsröret (A), vrid monteringselementet (B) moturs och dra spolarmen neråt.

4. Skölj spolarmen under rinnande

vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen. Låt vatten rinna genom hålen för att skölja ur smutspartiklar från insidan.

5. Sätt tillbaka spolarmen (C) genom att

föra in monteringselementet (B) i spolarmen och sätta fast det i tilloppsröret (A) genom att vrida det medurs. Kontrollera att monteringselementet har låst sig i rätt position.

6. Sätt dit besticklådan på glidskenorna

och blockera stoppen.

SVENSKA 5512. FELSÖKNING

VARNING! Felaktig reparation kan utgöra en fara för användarens säkerhet. Reparationer får endast utföras av kvalificerad personal. De flesta problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad. Se nedanstående tabell för information om eventuella problem. Vid vissa problem visas en larmkod på displayen. Problem och larmkod Möjlig orsak och åtgärd Du kan inte aktivera ma‐ skinen.

• Se till att stickkontakten sitter ordentligt i eluttaget.

• Kontrollera att det inte finns någon utlöst säkring i säkringsdosan. Programmet startar inte. • Kontrollera att maskinens lucka är stängd.

• Om fördröjd start är inställd avbryter du den inställ‐ ningen eller väntar tills nedräkningen är slut.

• Saltet fylls på i maskinens vattenavhärdare. Avhärd‐ ningsprocessen tar cirka 5 minuter. Diskmaskinen fylls inte med vatten. Displayen visar i10 eller i11.

• Kontrollera att vattenkranen är öppen.

• Kontrollera att trycket från vattenledningen inte är för lågt. Kontakta din lokala vattenleverantör för informa‐ tion om detta.

• Kontrollera att vattenkranen inte är tilltäppt.

• Kontrollera att filtret i tilloppsslangen inte är tilltäppt.

• Kontrollera att inloppsslangen inte är böjd, skadad el‐ ler vriden. Maskinen tömmer inte ut vattnet. Displayen visar i20.

• Kontrollera att avloppsmuffen inte är igentäppt.

• Kontrollera att det inre filtersystemet inte är tilltäppt.

• Kontrollera att avloppsslangen inte är böjd eller vri‐ den. Översvämningsskyddet är aktiverat. Displayen visar i30.

• Kontrollera att maskinen är rätt installerad.

• Se till att korgarna fylls så som visas i användarma‐ nualen. Fel på vattennivåsensorn. Displayen visar i41 - i44.

• Kontrollera att filtren är rena.

• Stäng av maskinen och slå på den igen. Fel på diskpumpen eller tömningspumpen. Displayen visar i51 - i59 eller i5A - i5F.

• Stäng av maskinen och sätt på den igen. www.electrolux.com56Problem och larmkod Möjlig orsak och åtgärd Temperaturen på vattnet i maskinen är för hög eller så är det fel på temperatur‐ sensorn. Displayen visar i61 eller i69.

• Se till att temperaturen på inloppsvattnet inte översti‐ ger 60 °C.

• Stäng av maskinen och slå på den igen. Tekniskt fel på maskinen. Displayen visar iC0 eller iC3.

• Stäng av maskinen och sätt på den igen. Vattennivån i maskinen är för hög. Displayen visar iF1.

• Stäng av maskinen och sätt på den igen.

• Kontrollera att filtren är rena.

• Se till att utloppsslangen är installerad vid rätt höjd ovanför golvet. Se installationsanvisningarna. Maskinen stannar och star‐ tar flera gånger under kör‐ ning.

• Det är helt normalt. Det ger ett optimalt rengöringsre‐ sultat och sparar energi. Programmet tar för lång tid.

• Om fördröjd start är inställd avbryter du den inställ‐ ningen eller väntar tills nedräkningen är slut.

• Aktivering av dessa funktioner kan lägga till tid till programlängden. Den visade programtiden är inte längre än varaktig‐ heten i tabellen med för‐ brukningsvärden.

• Se tabellen över förbrukningsvärden i avsnittet ”Val av program”. Den återstående tiden på displayen ökar och hoppar nästan till slutet av pro‐ gramtiden.

• Detta är inget fel. Maskinen fungerar som den ska. Litet läckage från maskin‐ ens lucka.

• Skåpet står inte rakt. Lossa eller dra åt de justerbara fötterna (om tillämpligt).

• Maskinens lucka är inte centrerad på trumman. Ju‐ stera den bakre foten (om tillämpligt). Luckan är svår att stänga. • Skåpet står inte rakt. Lossa eller dra åt de justerbara fötterna (om tillämpligt).

• Delar av porslinet sticker ut från korgarna. Luckan öppnas när ett pro‐ gram är igång.

• Funktionen AirDry är aktiverad. Du kan avaktivera funktionen. Se ”Normalinställning”. Skramlande/knackande ljud inifrån maskinen.

• Porslinet är inte ordentligt insatt i korgarna. Se bro‐ schyren om hur man laddar korgarna.

• Se till att sprayarmen kan röra sig fritt. SVENSKA 57Problem och larmkod Möjlig orsak och åtgärd Maskinen löser ut automat‐ säkringen.

• Strömstyrkan är otillräcklig för strömförsörjning av alla apparater som används samtidigt. Kontrollera ut‐ tagets strömstyrka och kapaciteten på mätaren eller stäng av någon av apparaterna som används.

• Internt elektriskt fel på maskinen. Kontakta ett aukto‐ riserat servicecenter. När du har kontrollerat produkten, stäng av och slå på den igen. Kontakta ett auktoriserat servicecenter om problemet uppstår igen. För larmkoder som inte beskrivs i tabellen, kontakta ett auktoriserat servicecenter. VARNING! Vi rekommenderar att du inte använder maskinen förrän problemet är helt fixat. Koppla från maskinen och anslut den inte igen förrän du är säker på att den fungerar korrekt.

12.1 Produktnummerkod (PNC)

Om du kontaktar ett auktoriserat servicecenter måste du ange produktens produktnummer. PNC finns på märkplåten på luckan. Du kan också kontrollera PNC på kontrollpanelen. Innan du kontrollerar PNC, se till att produkten är i programvalsläge.

1. Tryck och håll inne och

samtidigt i minst 3 sekunder. Displayen visar PNC på din produkt.

2. För att lämna PNC-presentationen,

tryck på och håll inne och samtidigt i ca 3 sekunder. Produkten återgår då till programvalsläge.

12.2 Disk- och torkresultatet är inte tillräckligt bra

Problem Möjlig orsak och åtgärd Dåligt diskresultat. • Se ”Daglig användning”, ”Tips och råd” och broschyren om hur man laddar korgarna.

• Använd ett intensivare diskprogram.

• Aktivera alternativet ExtraPower för bättre sköljre‐ sultat med ett valt program.

• Rengör spolarmunstyckena och filter. Se ”Under‐ håll och rengöring” www.electrolux.com58Problem Möjlig orsak och åtgärd Maskinen torkar disken då‐ ligt.

• Disken har lämnats kvar för länge i maskinen med luckan stängd. Aktivera alternativet AirDry för att ställa in automatisk lucköppning och bättre torkre‐ sultat.

• Det finns ingen spolglans eller så är mängden spolglans för liten. Fyll spolglansbehållaren eller ställ in spolglansnivån på en högre nivå.

• Spolglansens kvalitet kan vara orsaken.

• Använd alltid spolglans, även med multitabletter.

• Plastföremål kan behöva handtorkas.

• Programmet har ingen torkningsfas. Se "Program‐ översikt". Det finns vitaktiga ränder el‐ ler blåaktiga beläggningar på glas och porslin.

• Den utsläppta mängden spolglans är för stor. Välj en lägre spolglansnivå.

• För mycket diskmedel har använts. Det finns fläckar och torkade vattendroppar på glas och porslin.

• Den utsläppta mängden spolglans är inte tillräcklig. Välj en högre spolglansnivå.

• Spolglansens kvalitet kan vara orsaken. Insidan på maskinen är blöt. • Detta är inget fel på maskinen. Fukt kondenserar på maskinens väggar. Ovanligt skum under dis‐ kning.

• Använd diskmedlet som är avsett för diskmaskiner.

• Använd ett diskmedel från en annan tillverkare.

• Skölj inte disken under rinnande vatten före dis‐ kningen. Det finns rost på besticken. • Det finns för mycket salt i diskvattnet. Se avsnittet ”Vattenavhärdare”.

• Bestick av silver och rostfritt stål placerades till‐ sammans. Sätt inte bestick av silver och rostfritt stål intill varandra. Det finns rester kvar i disk‐ medelsfacket när program‐ met har körts.

• Diskmedelstabletten fastnade i facket och kunde därför inte sköljas bort helt av vattnet.

• Vatten kan inte skölja bort diskmedlet från facket. Se till att spolarmen roterar fritt och inte är tilltäppt.

• Se till att föremålen i korgarna inte hindrar locket till diskmedelsfacket från att öppna. Dålig lukt i maskinen. • Se ”Invändig rengöring”.

• Starta Machine Care-programmet med ett avkal‐ kningsmedel eller en rengöringsprodukt avsedd för diskmaskiner. SVENSKA 59Problem Möjlig orsak och åtgärd Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.

• Saltnivån är låg, kontrollera påfyllningsindikatorn.

• Saltbehållarens lock sitter löst.

• Vattnets hårdhetsgrad är hög. Se avsnittet ”Vat‐ tenavhärdare”.

• Använd salt och ställ in avhärdningen även när multifunktionstabletter används. Se avsnittet ”Vat‐ tenavhärdare”.

• Starta Machine Care-programmet med en avkal‐ kningsprodukt avsedd för diskmaskiner.

• Om kalkavlagringar finns kvar, rengör maskinen med lämpliga rengöringsmedel.

• Testa ett annat diskmedel.

• Kontakta diskmedelstillverkaren. Matt, missfärgat eller naggat porslin.

• Se till att endast diskmaskinssäkra föremål diskas i maskinen.

• Ladda och plocka ur korgarna försiktigt. Se bro‐ schyren om hur man laddar korgarna.

• Placera ömtåliga föremål i den övre korgen.

• Aktivera alternativet GlassCare för att säkerställa specialbehandling av glas och ömtåliga föremål. Se ”Före första användning”, ”Daglig användning” eller ”Tips” för andra möjliga orsaker.

13. TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 898 / 550 Elanslutning

Volt (V) 220 - 240 Frekvens (Hz) 50 Vattentryck Min. / max. bar (MPa) 0.5 (0.05) / 10 (1.0) Vattenförsörjning Kallt vatten eller varmt vat‐ ten

Se märkskylten för andra värden.

Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvat‐ tensanslutning användas för att minska energiförbrukningen.

13.1 Länk till EU EPREL

databas QR-koden på energimärkningsetiketten som levereras med produkten ger en webblänk till registreringen av denna produkt i EU EPREL-databasen. Förvara energimärkningsetiketten som referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt. Det går att hitta information relaterad till produktens prestanda i EU EPREL- databasen med hjälp av länken https:// www.electrolux.com60eprel.ec.europa.eu och modellnamnet och produktnumret som du kan hitta på maskinens typskylt. Se kapitlet "Produktbeskrivning". För mer detaljerad information om energimärkning, gå in på www.theenergylabel.eu.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
