BRUKSANVISNING P604I1B26NV BERTAZZONI

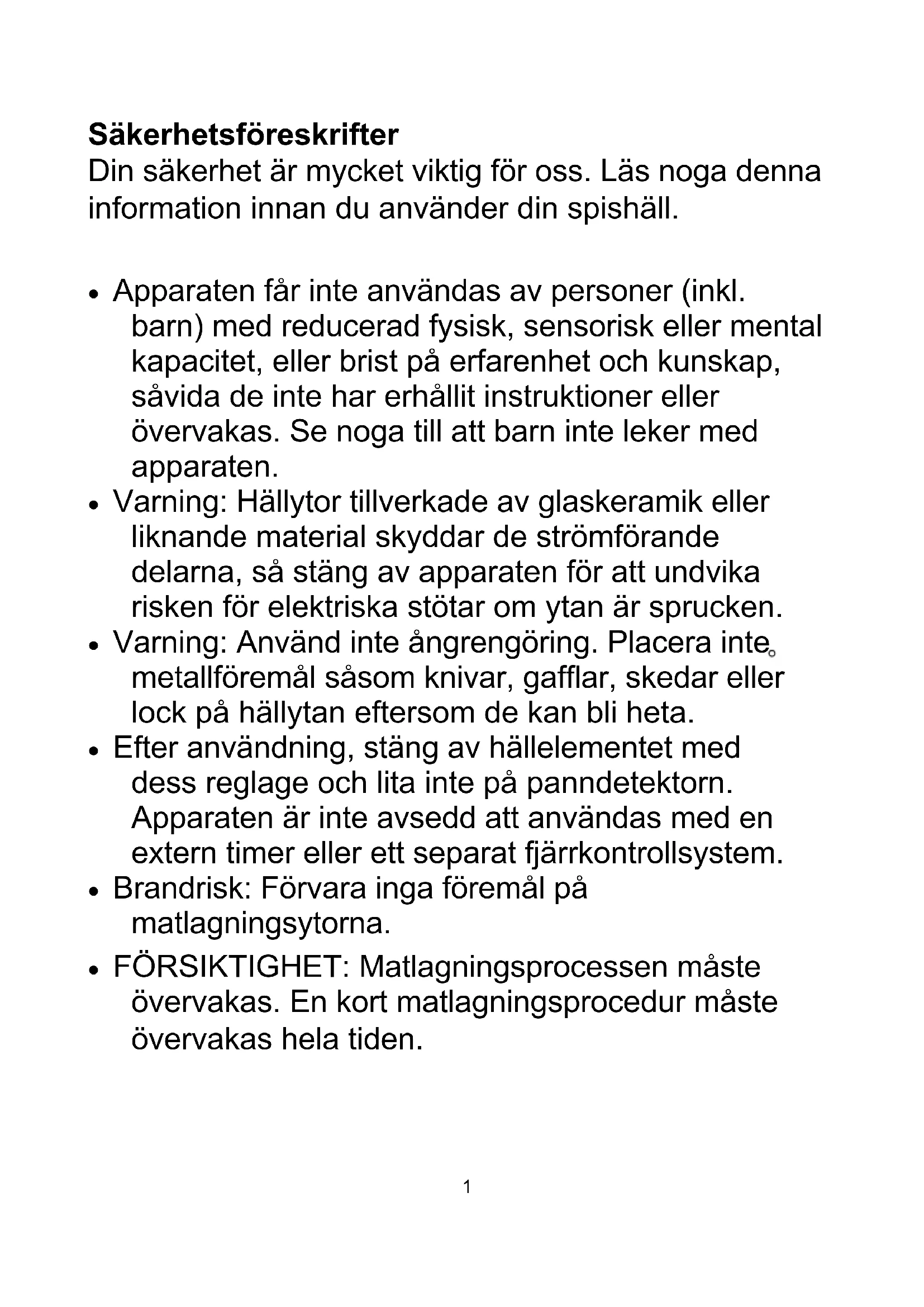

Sakerhetsföreskrifter

Din sakerhet ar mycket viktig for oss. Läs nogaenna information innan du använder din spishäll.

• Apparaten fär inte användas av personer (inkl. barn) med reducerad fysisk, sensorisk eller mental kapacitet, eller brist på erfarenhet och kunskap, savida deinte har erhällit instruktioner eller overvakas. Se noga till att barn inte leker med apparaten.
• Varning: Hällytor tillverkade av glaskeramik eller liknande material skyddar de strömfürande delarna, sö stäng av apparaten for att undvika risken for elektriska stötar om ytan ar sprucken.
• Varning: Använd inte Ångrengöring. Placerainte, metallföremål sasom knivar, gafflar, skedar eller lock på hällytan aftersom de kan bli heta.
• After användning, stäng av hällelementet med dess reglage och lita inte på panndetektorn. Apparaten är inte avsedd att anvandas med en extern timer eller att separate fjärrkontrollsystem.

• Brandrisk: Förvara inga foremål på matlagningsytorna.
  FÖRSIKTIGHET: Matlagningsprocesen måste overvakas. En kort matlagningsprocedur måste overvakas hela tiden.

• VARNING: Matlagning med fett aller olja på en övervakad häll kan vara farlig och kan resultera i brand.

• Om nätkabeln ar skadad måste den bytas ut av tillverkaren, dennes serviceagent eller annan kvalificerad person for att undvika risker.
• Apparaten kan användas av barn från 8 ørs ølder och personer med reducerad fysisk, sensorisk eller mental kapacitet, eller brist på erfarenhet och kunskap, om de har erhällit instruktioner eller overvakas i användningen av apparaten på ett sækert satt - och de forstår riskerna associerade med apparatens användning. Barn fær inte leka med apparaten. Barn fær inte utföra rengöring eller användarunderhällutan tillsyn.
• WARNING: Apparaten och dess Åtkom Liga delar blir heta under användning.
• Var noga med att inte vidröra värmeelementen.
• Hall barn under 8 árs álder på sækert avständ savida de inte övervakas hela tiden.
• VARNING: Matlagning med fett aller olja på en övervakad häll kan vara farlig och kan resultera i brand.
  Forsok ALDRIG att släcka en brand med vatten,utan stäng av apparaten och tack sedan overlagorna med t.ex.ett lock erer en brandfilt.

FÖRSIKTIGHET: Matlagningsprocessen måste

övervakas. En kort matlagningsprocedur måste övervakas hela tiden.

• WARNING: Brandrisk: Förvara inga foremål på matlagningsytorna.

• VARNING: Använd endast hällskydd som ar utformade av apparatens tillverkare eller anges vara lämpliga i tillverkarensBruksanvisning,ller hällskydd som medfoljer apparaten. Användning av olämpliga skydd kan orsaka olyckor.

• Nätkabeln fär inte vara ätkomlig after installationen.

Gratulerar till kopet av dinnya induktionshall.

Vi rekommender att du ägnar en stund at att lasa denna Bruksanvisning / Installationsmanual sa att du till fullo forstar hur induktionshallen ska installeras och anvandas.

För installation, läs installationsavsnittet.

Läs noga alla sakerhetsföreskrifter före användning och sparaenna Bruksanvisning / Installationsmanual for framtida referens.

Produktoversikt

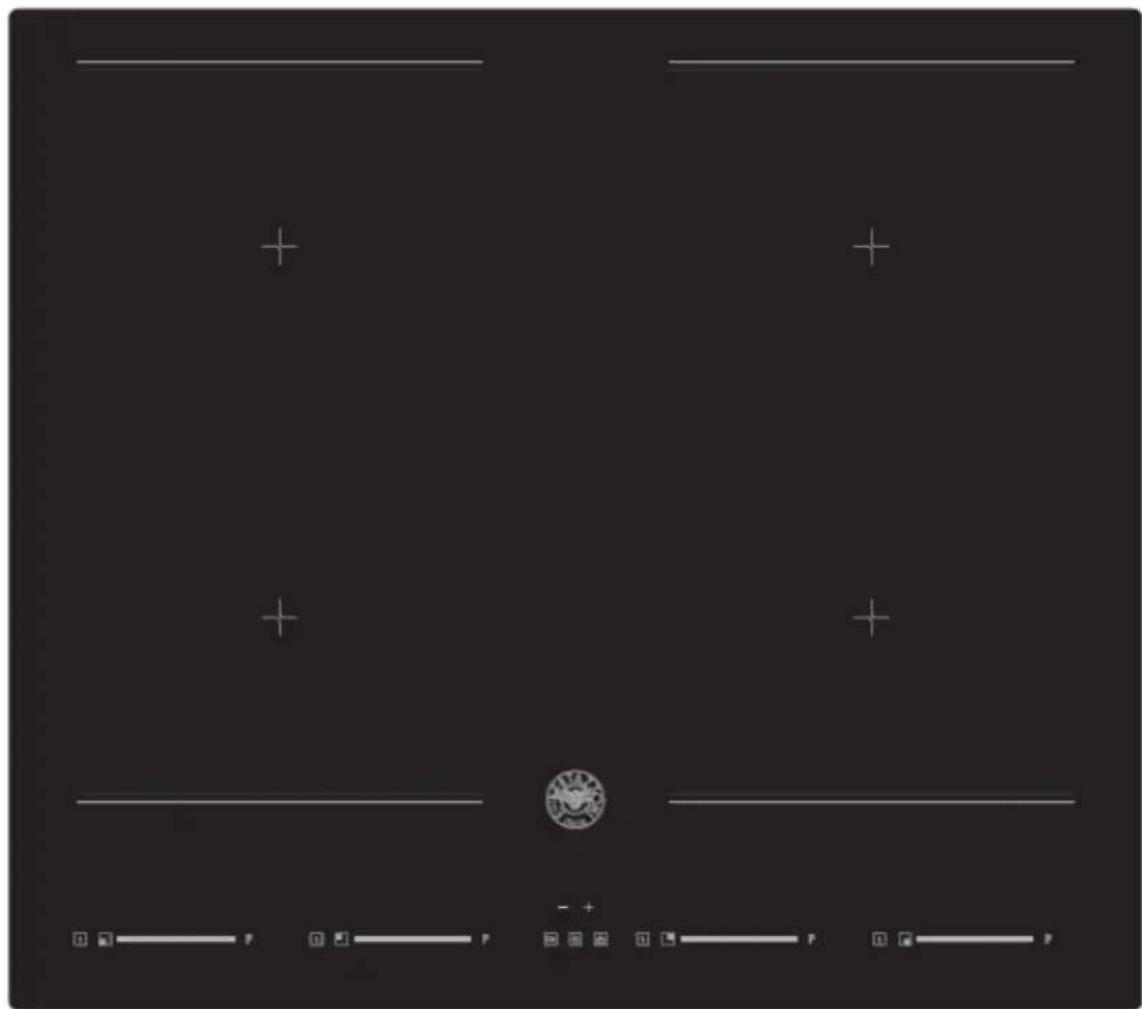

Toppvy

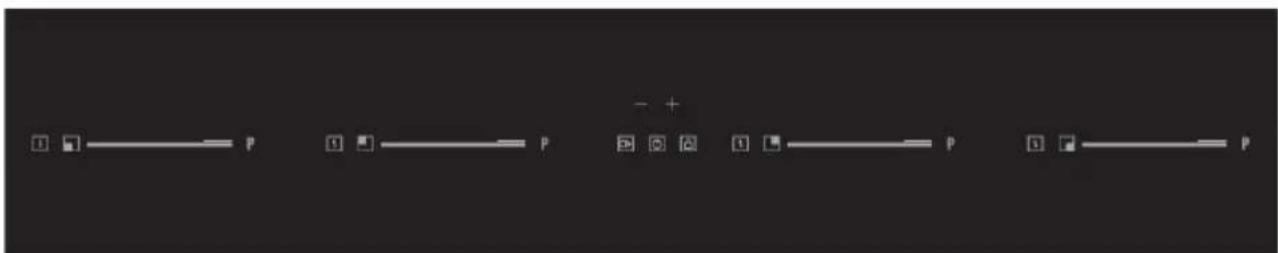

Användargränsnitt

Referens Beskrivning
A	Strömbrytare (På/Av)
B	Barnlåsknapp
C	Pausknapp
D	Timer-kontrollknappar och timer-inställningsindikator
E Effekt - skjutreglage
F	P
G	Boost-kontrollknapp
H	Matlagning - funktionsknapp
I	Timer -inställningsindikator
J	Effektnivåindikator
K	Timer-indikator

Värmezoneffekt

Värmezon	Total effekt (220–240 V ~, 50/60 Hz)
Främre vänster zon	2000/2500/2800 W (Booster)
Bakre vänster zon	1500/1800/200 W (Booster)
Bakre höger zon	1500/1800/200 W (Booster)
Främre höger zon	2000/2500/2800 W (Booster)
Total nominell effekt	7400 W (230 V ~)

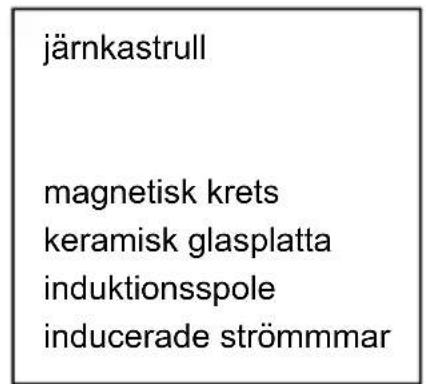

Några ord om matlagning med induktionsvärme

Matlagning med induktionsvärme ar en saker, avancerad, effektiv och ekonomisk matlagningsteknik. Den anvander elektromagnetiska vibrationer for att generera värme direkt i pannan, i stället for indirectt uppvärmning av glasytan. Glaset blir hett endast)därfor att pannan sa smaningom värmer upp det.

Innan du anvander dinnya induktionshall

• Lasaigenomenna guide och observera särskilt avsnittet Sakerhetsforeskrifter.
• Avlagsna eventuell skyddsfilm som kan sitta kvar på induktionshällen.

Anvanda pekreglagen

• Kontrollerna svarar på beröring, sä du behöver inte applicerera nagot eigentigt tryck.
• Använd fingerdynan, inte fingerspetsen.
• Du hörett "beep" varje gang en beröring registreras.
• Se till att kontrollerna alltid ar rena och torra, och att inga foremål (t.ex. ett redskap aller en trasa) tacker dem. Åven en tunn film av vatten kan góra kontrollerna svår att använda.

Välja rätt kokkärl

• Använd endast kokkärl med en bas som ar lämplig for matlagning med induktionsvärme. Titta after induktionssymbolen på Förpackningen eller på botten av pannan.

• Du kan kontrollera om ett kokkärl ar lampligt genom att utföra ett magnettest. Flytta en magnet mot pannans bas. Om magneten attraheras av pannan ar den lamplig for induktionsvärme.

• Om duinte har en magnet:

1. Hall lite vatten i kokkarlet som du vill kontrollera.
2. Om inte blinkar på displayen och vattnet varms upp, säär kokkarlet lampligt.
3. Kokkärl tillverkade av följande material ar inte lámpliga: rent rostfritt stål, aluminium eller koppar utan en magnetisk bas, glas, trä, porslin, keramik och lergods.

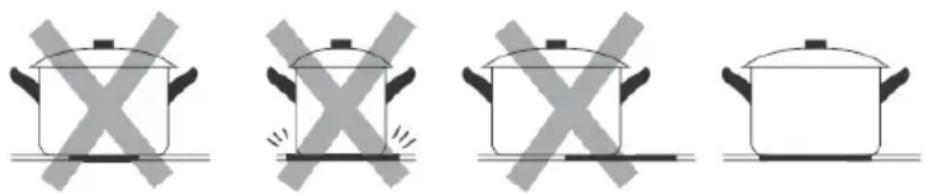

Använd inte kokkärl med tandade kanter aller en bojd bas.

Se till att kokkarlets bas ar jämn, ligger plant mot glaset och har sama storlek som kokzonen. Använd kokkarl med samma diameter som grafiken på den valda zone. Ett nagot bredare kokkarl utnytjar energin mest effektivt. Effektiviteten kan varaindre an forvanttat om du använderett mindfulness kokkarl. Hallen kanske inte detekterar ett kokkarl som ar mindre an 140 mm. Placera alltid kokkarlet i mitten av kokzonen.

Lyft alltid av kokkärl frän induktionshällen - dra eller skjut dem inte eftersom detta kan repa glaset.

Specialfunktioner

Överhettningsskydd

En temperatursensor ar installerad for att overvaka temperaturen innate i induktionshallen. Naren for hog temperatur detekteras avbryts anvandningen av induktionshallen automatiskt.

När att olampligt dimensionerat eller iced-magnetiskt kokkärl (t.ex. aluminium), eller nagot annat litet foremål (t.ex. kniv, gaffel, nyckel) har lämnts kvar på hällen, går hällen automatiskt in i standby-läge under 1 minut. Fläkten fortsätter att kyla induktionshällen under ytterligare 1 minut.

Automatisch avständning ar en sakerhetsfunktion fort skydda din induktionshall. Hallen stangs av automatiskt om du sjalv glommer att stanga av den. De normala (forinstallda) arbetstiderna for olica effektnivær anges i tabellen nedan:

Effektnivå	1~3	4~6	7~8	9
Normal arbetsid (min)	360	180	120	90

När kokkarlet avlågsnas avbryter induktionshällen omedelbart uppvärmningen och hällen stängs av automatiskt after 2 minutes.

Personer med pacemaker bör rädfräga sina likare innanenna enhet används.

Denna Funktion detekterar automatiskt var kastrullen eller pannan ar placerad. Bryggfunktionerna aktiveras automatiskt, beroende på kokkarlets storlek. Du behöver bara ställa in effekten med skjutreglaget.

Anvanda din induktionshall

Starta matlagning

1. Tryck på strömbrytaren (A) i 3 sekunder.

After upstart ljuder summern en gäng, alla displayer visar sedan " - " För att indikera att induktionshällen har gätt in i standby-läge.

1. Placera ett lämpligt kokkärl på kokzonen som du vill använda.

2. Se till att kokkarlets botten och kokzonens yta ar rena och torra.

1. Justera värmeinställningen med skjutreglaget (E) für värmezonen darüber kokkarlet ar placerat.

• Om du inte valjer en värmeinställning inom 20 sekunder stängs induktionshällen av automatiskt. I detta fall maste du börja omigion frän steq 1.
• Du kan modificera värmeinställningen nar som helst under matlagningen.

Om displayen blinkar ≥slant < omväxlande med värmeinställningen

Detta innebär att:

Du har inte placerat ett kokkärl pa korrekt kokzon,ller
- Kokkarlet du anvander ar inte lampligt for matlagning med induktionsvarme, dess
- Kokkarlet ar for litet aller inte korrekt centererat på kokzonen.
Ingen uppvärmning sker om inte att lämpligt kokkärl ar placer at på kokzonen. Displayen stängs av automatiskt after 1 minut om inget lämpligt kokkärl ar placer at på zones.

När matlagningen ar klar

1. Vidrör skjutreglaget (E) für att minska effektnivàn till "0".
2. Var uppmärksam på heta ytor

"H" visar vilken kokzon som ar het att vidrora. Symbolen slocknar nr ytan har kallnat till en saker temperatur. Du kan spara energia genom att anvanda en kokplatta som fortfarande ar het om du vill varma fler kokkärl.

Vidrör boost-knappen (F): zonindikatorn visar "P." och effektenkommen att uppná Max.

Vidrör boost-knappen (F): zonindikatorn visar "d" och effekten Förstärks till den dubbla.

Avbryta Boost-funktionen

Vidrör skjutreglaget (E) für att avbryta Boost-funktionen. Kokzonen Återgår sedan till den effekt du önskar.

Denna Funktion kan arbeta i varje kokzon.
- Kokzonen Återgår till niva 9 after 5 minute.

Anvanda matlagningsfunktioner

Du kan välja 3 praktiska matlagningsfunktioner genom att trycka på Funktionsknappen (G): fittar frän en Funktion till nästa vid varje tryckning.

Smälta eller tina (ca 50^ )

• Uppvärnning eller varmhällning (ca 70^ )

• Sjudning, temperatur nara kokning, användbar for längsam tillagning

FLEXIBELT OMRÅDE

• Detta område kan användas som en enskildzon, beroende pa dina matlagningsbehov vid varje tillfalle.
• Det flexibla området består av två oberoende induktorer som kan kontrolleras separat. När den används som en enskildzon flyttas kokkärl frän en zon till den andra inom det flexibla området samtidigt som sama effektivä upprätthälls i zonen där kokkärlet ursprungligen placerades. Delen som inte täcks av kokkärlet stängs automatiskt av.
  Viktigt: Var noga med att centrera kokkarlet pa den enskilda kokzonen. En oval eller rektangulara kastrull ar idealisk. Exempel pa bra och dalg placering av kokkarl.

1. För att aktivera det flexibla området som en enskildzon,hall helt enkelt effektskjutreglagen for varmezonerna intryckta smtidigt i minst 2 sekunder.

1. Den flexibla zonens indicator intill effektiväindikatorn tänds.

1. Justera värmeinställingen genom att vidröra skjutreglaget für den främre vänstra zonen aller den främre högra zoneen (E) für värmezonen dar kokkarlet ar placerat.

1. Om kokkarlet flyttas fran den främre till den bakre delen (eller vice versa) detekterar det flexibla området automatiskt den nga positionen och upprätthäller sama effekt.

Använda barnlåsfunktionen

• Du kan lasa kontrollerna for att forhindra oavsiktlig användning (t.ex. att barn av misstag sätter på kokzonerna).
• När kontrollerna ar lasta ar alla kontroller utom strömbrytaren inaktiviterade.

Låsa kontrollerna

Vidrör barnlåsknappen (B) i 3 sekunder. Indikatorn ovanfor barnlåsknappen tänds och timer-indikatorn visar "Lo".

Lasa upp kontrollerna

1. Vidrör barnlåsknappen en stund.
2. Du kan nu börja använda din induktionshall.

När hällen ar i låst läge ar alla kontroller inaktiverade utom strömbrytaren. Du kan alltid stänga av hällen med strömbrytaren i en nösituation, men du maste lasa upp hällen före ytterligare Åtgärder.

Anvanda timern

Du kan anvanda timern på två olika satt:

• Du kan använda den som en minuträknare. I detta fall stänger timern inte av nàgon kokzon nar den installda tiden loper ut.
• Du kan också ställa in den För att stänga av en kokzon nar den inställda tiden loper ut.
• Du kan ställa in timern på upp till 99 minutes.

Anvanda timern som ett larm

1. När önskad kokzon och erforderlig effektnivå har valts blinkar pricken intill effektnivåindikatorn i 5 sekunder.

1. När pricken slutar att blinka, tryck på timer-knappen (D) "-" eller "+" für att ställen tiden是从1 till 99 minutes.

Tips: Tryck på timer-knappen "-" eller "+" en gång För att minska eller öka i steg om 1 minut. Hall timer-knappen "-" eller "+" intryckt För att minska eller öka i steg om 10 minutes.

1. När tiden ar installd börjar timern att räkna ned omedelbart. Displayen visarden Återstående tiden och pricken intill timer-indikatorn fortsätter att blinka.

1. Summern ljuder och timer-indikatorn slocknarRARY den installda tiden har lopt ut.

Ställa in timern För att stänga av zoner

1. När önskad kokzon har valts och erforderlig effektnivå har valts genom att trycka på effektskjutreglaget blinkar pricken intill effektnivåindikatorn i 5 sekunder.
   Innan pricken slutar att blinka, tryck på timer-knappen (D) "-" eller "+"forall att ställa in tiden frän 1 till 99 minutes.
   Tips: Tryck på timer-knappen "-" eller "+" en gang für att minska eller öka i steg om 1 minut. Hall timer-knappen "-" eller "+" intryckt für att minska ihrer öka i steg om 10 minutes.
2. När tiden är installd börjar timern att räkna ned omedelbart. Timerns installningsindikator (J) visar den Återstående tiden och timer-indikatorn blinkar i 5 sekunder.
3. Om indikatorn (J))därefter Fortsätter att blinka innebär detta att timerns installningsindikator visar den Återstående tiden tills timern loper ut for den motsvarande zone, annars forblir indikatorn (J) tänd tills tiden loper ut.
4. När matlagningstimern loper ut stängs motvarsande kokzon av automatiskt. Övriga kokzoner fortsätter att fungera om de tidigare har aktiverats.
5. Vid samtidig användning av "timern som att larm" och "timern für att stänga av zonerna" visar displayen den Återstäende larmtiden som dess Första prioritet. Tryck på kokzonens effektskjutreglage for att visa den Återstäende tiden hos avstängningstimern.

Hällen har en praktisk omstartfunktion für att pausa och starta om matlagningsprocessen om du avbryts.

1. När hällen ar pascalagen och arbetar, tryck på Paus-knappen (C): alla brännare slutar arbeta och alla LED-indikatorer visar symbolen “=”.
2. Tryck Åter på Paus-knappen (C): alla parametrar Återgår till deras foregåendeinstallingar.

Instruktion for justering av effektbegränsing (1,5 kW / 2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW / 7,4 kW)

OBS! : Endast en auktoriserad servicerepresentant fãr göraenna justering!

Se till att halten ar avstängd. Den erforderliga effektniván kan stallas in genom att utföra följande steg inom 60 sekunder:

Steg	Kontrollpanel	Display
1	När hällen är avstängd, temperaturknapp och timerknapp.	- + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
2	LED-displayen visar effektnivåerna.	- + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -
3	Tryck på knapparna + och - För att välja effektbegränsning.	Välj alternatively 1,5 kW / 2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW / 7,4 kW
4	Tryck på Paus-knappen För att avsluta	Avsluta inställning

Feldisplay och inspektion

Om ett fel uppSTAR gär induktionshällen automatiskt in i skyddsläget och visar motsvarande felkoder:

Felmeddelande	Möjlig orsak	Åtgård
U	Inget eller olämpligt kokkärl.	Byt ut kokkärlet.
ER03	Vatten eller kokkärl på glaset över reglaget.	Rengör användargränsnettet.
F1E	Anslutningen mellan displaykortet och vänster moderkort fungerar inte (i kokzonen für vilken indikatorn visar "E").	1. Anslutningskabel ej ansluten korrekt eller defekt. Byt ut moderkortet.
F3E	Fel i spoltemperatursensor (i kokzonen für vilken indikatorn visar "E").	Byt ut spolsensorn.
F4E	Fel i moderkortets temperatursensor (i kokzonen für vilken indikatorn visar "E").	Byt ut moderkortet.
E1E	Keramikglasplattans temperatursensor arhög.	Starta om Near induktionshällen har kallnat.
E2 E	IGBT:ns temperatursensor arhög.	Starta om Near induktionshällen har kallnat.
E3 E	Onormal nätspänning (for hög).	Kontrollera att nätspänningen ar normal. Starta upp Near strömförsörjningen ar normal.
E4 E	Onormal nätspänning (for låg).	Kontrollera att nätspänningen ar normal. Starta upp Near strömförsörjningen ar normal.
E5 E	Fel i temperatursensor (i kokzonen für vilken indikatorn visar "E").	Anslutningskabel ej ansluten korrekt eller felaktigt monterad.

Ovanstäende ar orsaker till och Lösningar på de vanligaste felen.

Demontera inte encheten på egen hand, detta for att undvika eventuilla risker och skador på induktionshallen, kontakta leverantoren.

Installation

Välja installationsutrustning

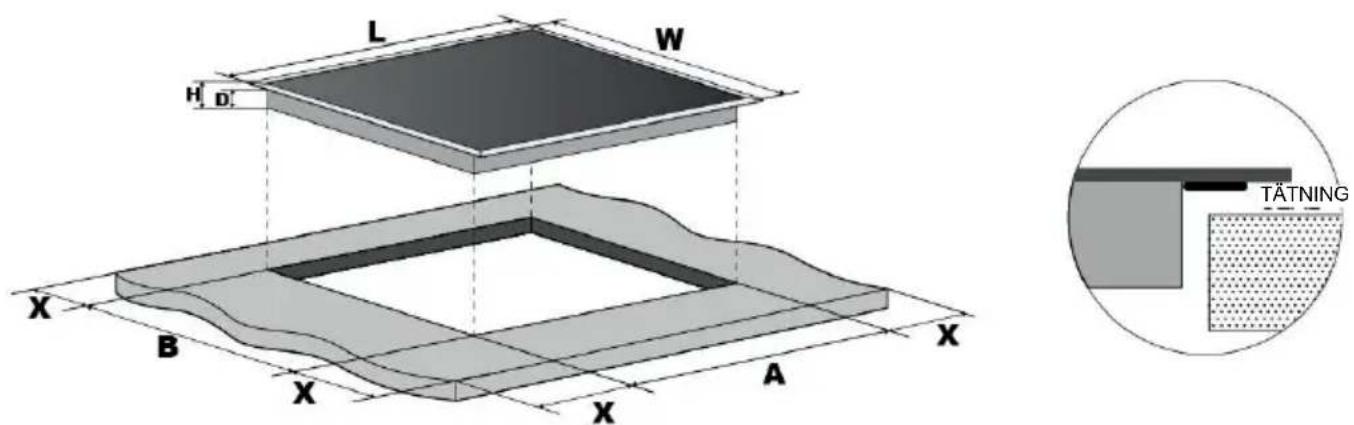

Skär ut arbetsytan enligt matten som anges i ritningen.

Lämna minst 5 cm utrémme runt hålet für installation och användning.

Se till att arbetsytan ar minst 30~mm tjock. Valj ett varmeresistant material for arbetsytan for att undvika kraftig deformation på grund av hettan som kokplattan utstrålar. Såsom visas nedan:

L (mm)	B (mm)	H (mm)	D (mm)	A (mm)	B (mm)	X (mm)
590	520	60	55	560	490	50 min.

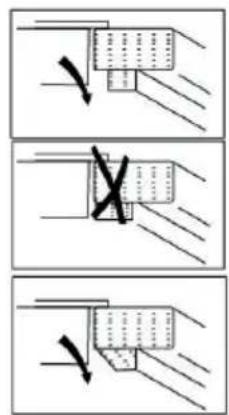

Under alla omständigheter, se till att induktionshällen ar väl ventilerad och att luftintaget och luftutloppet inte ar blockerade. Se till induktionshällen ar i gott arbetsskick säsom visas nedan.

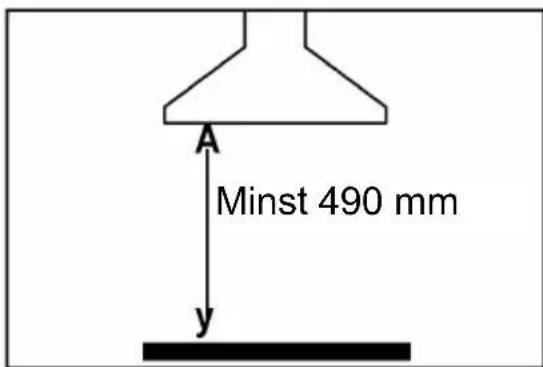

• Anmärkning: Lämna att sakerhetsavstand på minst 760 mm mellan kokplattan och skapet ovanfor kokplattan.

A (mm)	B (mm)	C (mm)	D	E
760	50 min.	20 min.	Luftintag	Luftutlopp 5 mm

Innan hallen installeras, se till att:

• Arbetsytan ar rătvinklig och plan, och att inga konstruktionselement stör utrymmeskraven.
• Arbetsytan ar tillverkad av ett värmeresistant material.
• Ugnen har en inbyggd kylflakt om Hallen installeras over en ugn.
• Installationen foljer alla frigångskrav somt tillämpliga standarder och bestämelser.
• En lamplig franskiljare som ger full frankoppling fran elnätet ingar i den permanenta ledningsdragningen, och installeras och placeras enligt lokala regler och bestammelsen om ledningsdragning.

Franskiljaren maste vara av en godkänd typ och ge 3 mm kontaktseparation (luftgap) alla poler (eller alla aktiva [fas] ledare om de lokala bestämelserna medgerenna variation i kraven).

• Kunden latt kan komma at franskiljaren med Hallen installerad.
• Du rådfrågar de lokala byggnadsmyndigheterna och gällande stadgar om du är osäker beträffande installationen.
• Du anvander en värmeresistent ytfinish som ar enkel att rengöra (t.ex. keramiska plattor) for vaggytorna som omger halten.

När hällen har installererats, se till att:

• Nätkabeln inte gär att komma at via skäpdörrar eller lador.
• Det År att tillräckligt flöde av frisk luft fran skåpens utsida till hällens bas.
• Att en termisk skyddsbariär, om hällen installereras ovenfor en låda eller att skaputrymme, installereras under hällens bas for att undvika beröring av hällens botten.
• Kunden latt kan komma at franskiljaren.

Innan monteringsfästena placeras

Enheten sca placeras på en stabil och jämn yta (använd Förpackningen). Applicera intenågon kraft på kontrollerna som sticker ut från Hallen.

Placering av monteringsfästena

• Enheten skaplaceras pæ en stabil och jæmn yta (använd Förpackningen). Applicera inte nagon kraft pæ kontrollerna som sticker ut fran hällen.

Figur 1

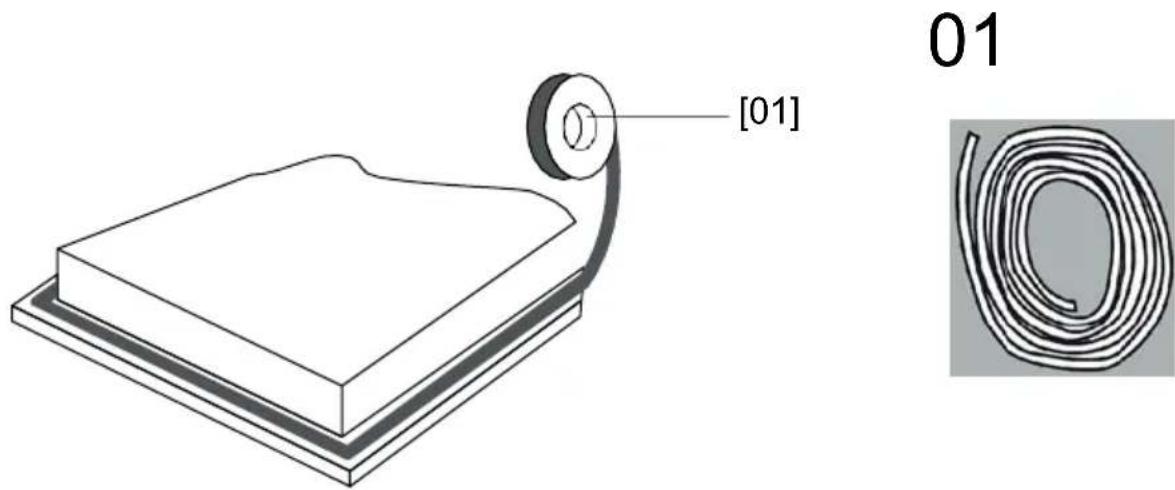

Dra den medfoljande tätningen langs hallens nedre kant, och se till attändarna overlappar.

Använd inte lim für att fixera halten i arbetsbängen.

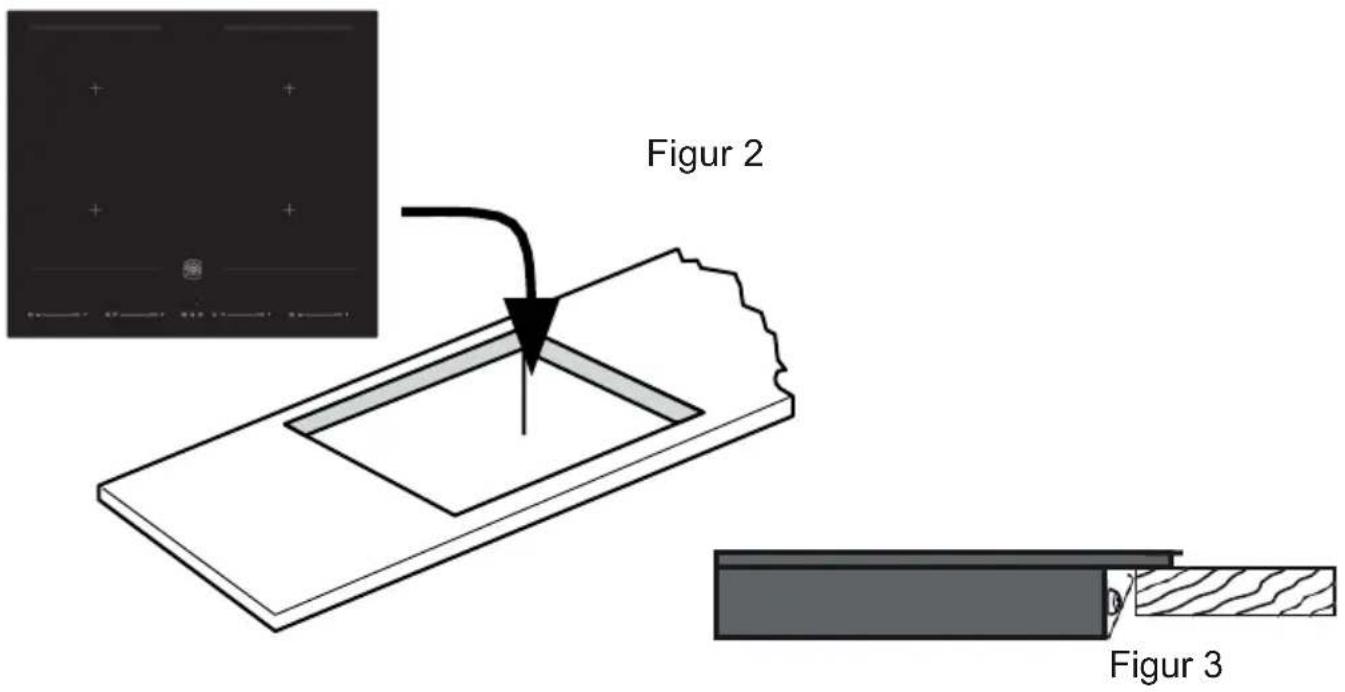

När tätningen har placerats, positionera hällen i urtaget i arbetsbängen. Tryck lätt nedat på hällen for att trycka in den i arbetsbängen och sakerställa en god tätning runt den yttre kanten (figur 3).

1. Endast kvalificerad personal eller tekniker fär installerera induktionskokplattan.
   Våra experter stared till din tjänst. Utför aldrig detta på egen hand.
2. Installerainte hällen direkt ovanpæ en diskmaskin, kylskap, frys, tvattmaskin eller torktumlare eftersom fukten kan skada hällens elektronik.
3. Installera induktionskokplattan på att sändant satt att en god värmestrålning sakerställs, detta for att öka dess tillförlitlighet.
4. Väggen och den inducerade värmezonen ovanfor bordsytan maste vara värmeresistant.
5. För att undvika eventuella skador måste sandwichskiktet och limmet vara värmeresistant.

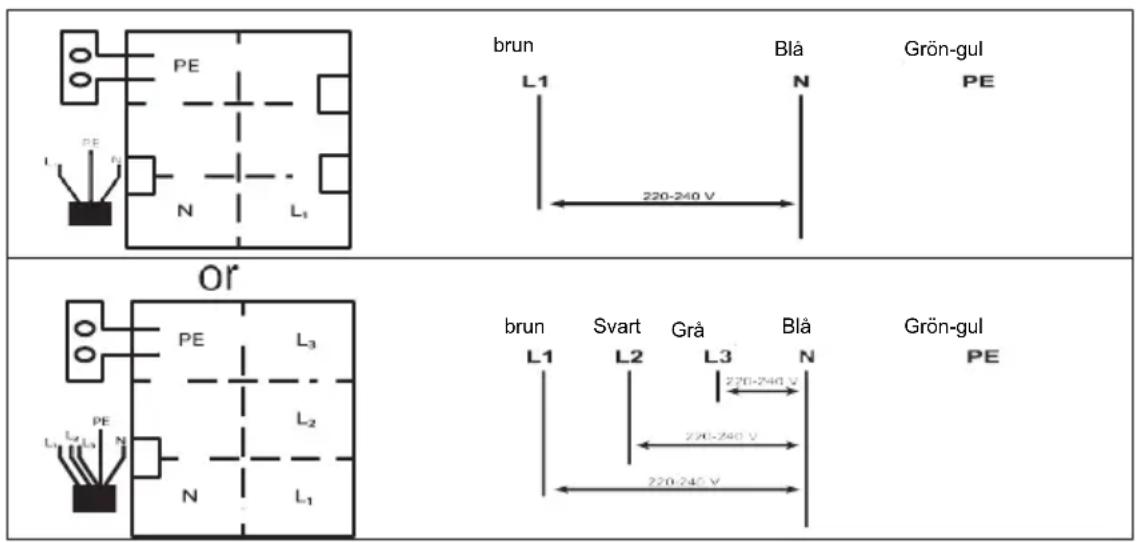

Ansluta hällen till elnätet

Endast en kvalificerad person fár anslutaenna häll till elnätet. Innan hällen ansluts till elnätet, kontrollera att:

1. Fastighetens kabelsystem ar lampligt for den effekt som Hallen drar.
2. Natspanninger matchar de varden som anges pa typskylten.
3. Nätkabelns ledartvärsnitt tãl den belastning som anges på typskylten. Närhallen ansluts till elnatet, använd inte adaptrar, reducerstycken eller fängreningsenheter aftersom dessa kan orsaka overhettning och brand.

Nätkabeln fär inte vidröra nagra heta delar och maste positioneras sä att dess temperatur intekommen att överskrida 75^ i nàgon punkt.

Kontrollera med en elektriker huruvida fastighetens kabelsystem ar lampligtutan andringar. Endast en kvalificerad elektriker fargora andringar.

• Om kabelnär skadad eller behöver bytas ut måste detta utföras av en servicerepresentant med specialverktyg För att undvika olyckor.
• Om apparaten ansluts direkt till elnätet, installerera en flerpolig strömbrytare med en min. öppning på 3 mm mellan kontakter.
• Installatoren måste sakerställa att den korrekta anslutningen har gjorts och att den foljer gällande sakerhetsbestämmelser.
• Kabeln fär inte vara böjd eller hoptryckt.
• Kabeln måste inspekteras regelbundet. Endast auktoriserade tekniker fär byta ut den.

Denna apparat kräver en 32 A miniatyrströmbrytare.

KASSERING: Kassera intedenna produit somosorterat kommunalt avfall.Sadant avfall maste samlas in separat for speciellbehanding.

Denna apparat ar märkt enligt EU-direktiv 2011/65/EU om elektrisk och elektronisk avfallsutrustning (WEEE). Genom att se till attenna apparat kasseras på rätt satt bidrar du till att Förhindra eventuella skador på.Var miljö och.Var halsa som annars kan bl resultatet vid felaktig kassering.

Symbolen på produit indikerar att den inte fär hanteras som vanligt hushällsavfall. Den skä i stället lämnas in på en insamlingsplats for atervinning av elektriska och elektroniskaprodukter.

Denna apparat kräver avfallschantering av en specialist. För mer information om hantering, afterbehandling och ätervinning avenna produit, kontakta dina lokala myndigheter, din sophanteringstjänst eller butiken)dru köpteprodukten.

För mer detailjerad information om hantering, afterbehandling och atervinning avenna produit, kontakta dinlokala myndigheter, din sophanteringstjänst eller butiken dar du köpte produits.
