MANUALE UTENTE P604I1B26NV BERTAZZONI

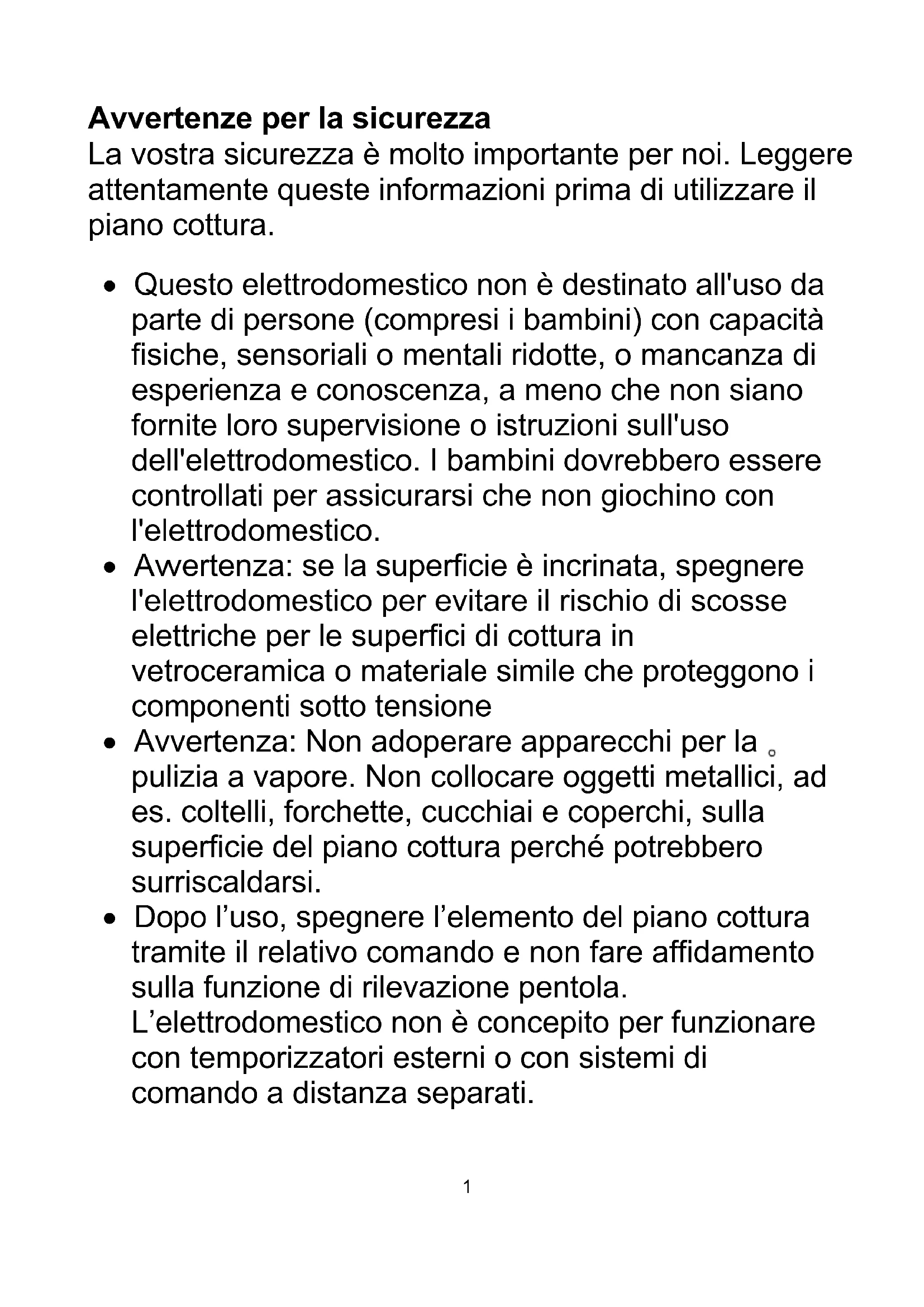

Avvertenze per la sicurezza La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura.

• Questo elettrodomestico non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esper ienza e conoscenza, a meno che non siano fornite loro supervisione o istruzioni sull'uso del l'elettrodomestico. I bambini dovrebbero essere controllati per assicurarsi che non giochino con l'elettrodomestico.

• Av vertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i com ponenti sotto tensione

• Avvertenza: Non adoperare apparecchi per la pulizia a vapore. Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e coperchi, sulla superficie del piano cottura perché potrebbero surriscaldarsi.

• Do po l’uso, spegnere l’elemento del piano cottura tramite il relativo comando e non fare affidamento sulla funzione di rilevazione pentola. L’elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di com ando a distanza separati.2

• Pericolo di incendio: non appoggiare alcun oggetto sulle superfici di cottura.

• ATTENZI ONE: il processo di cottura deve essere tenuto sotto controllo. Se il processo di cottura è breve, deve essere sorvegliato costantemente.

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da un tecnico qualificato per evi tare possibili rischi.

• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei ri schi che derivano dall'uso dello stesso. Ai bambini non deve essere consentito di giocare con l’elettrodomestico. Le operazioni di pulizia e

nutenzione dell’elettrodomestico non possono essere eseguite da bambini se non assistiti da un adulto.

• AVVERTE NZA: l'elettrodomestico e i suoi componenti accessibili diventano molto caldi durante l'uso.

• Fare attenzione a non toccare le resistenze.

• Tenere lontani i bambini di età inferiore a 8 anni se non possono essere sorvegliati di continuo.3

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito.

• In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma

• ad es. con un coperchio o una coperta ignifuga.

• ATTENZIONE: il processo di cottura deve essere tenuto sotto controllo. Se il processo di cottura è breve, deve essere sorvegliato costantemente.

• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.

• AVVERTENZA: Usare esclusivamente le strutture di protezione del piano cottura previste dal produttore del piano cottura o designate dal produttore come idonee a tale scopo nell

istruzioni per l’uso, oppure le barre di protezione integrate nell'apparecchio. L'uso di protezioni inadatte può causare incidenti.

• Il cavo di alimentazione non deve essere accessibile dopo l’installazione.4 Congratulazioni per l'acquisto del nuovo piano cottura a induzione. Si consiglia di leggere attentamente questo manuale di istruzioni e di installazione per comprendere appieno come montarlo correttamente e farlo funzionare al meglio. Per l'installazione, consultare l'apposita sezione. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni. Panoramica del prodotto Vista dall’alto Pannello comandi5 Riferimento Descrizione

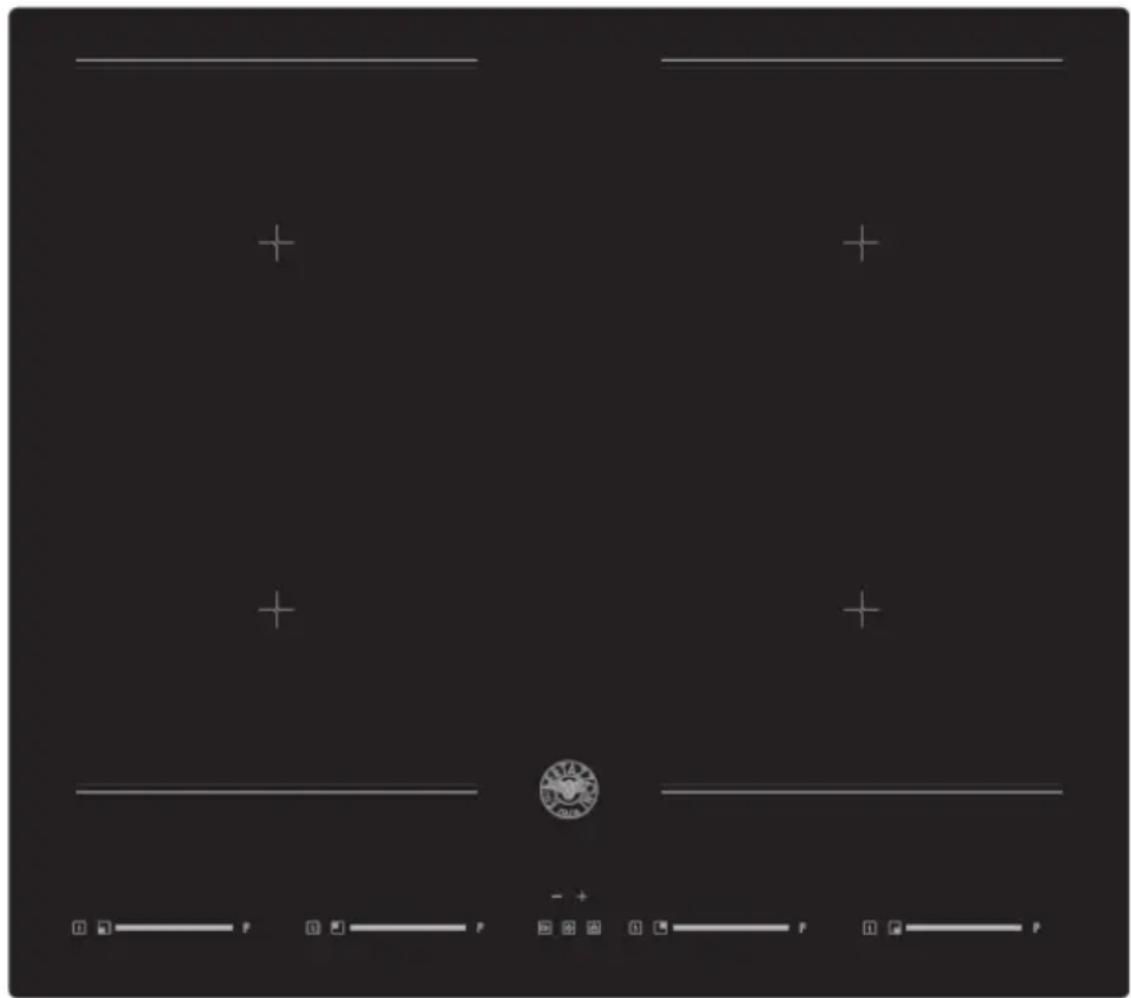

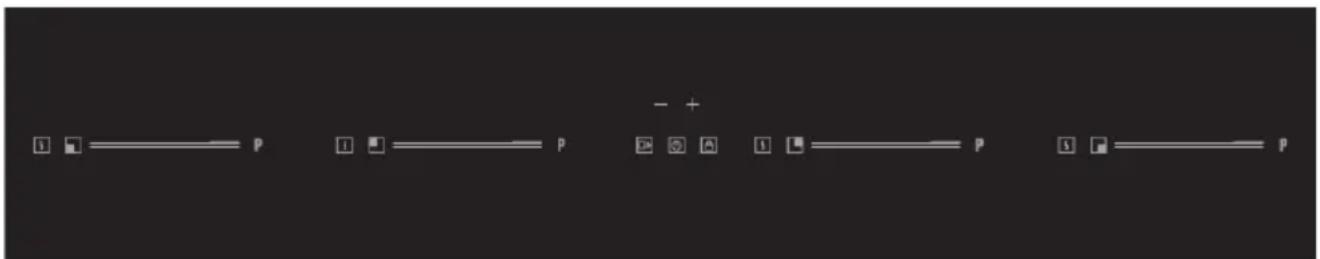

Tasto di accensione/spegnimento

Tasto blocco bambini

Tasti di comando timer e indicatore impostazione timer E Cursore regolazione potenza

Tasto della funzione Boost

Tasto funzioni di cottura

Indicatore impostazione timer

Indicatore livello potenza

Indicatore funzioni di cottura6 Potenza della zona scaldante Zona scaldante Potenza totale (220–240 V ˜ 50/60 Hz) Zona anteriore sinistra 2000/2500/2800 W (Boost) Zona posteriore sinistra 1500/1800/2000 W (Boost) Zona posteriore destra 1500/1800/2000 W (Boost) Zona anteriore destra 2000/2500/2800 W (Boost) Totale potenza nominale 7400 W (230 V ˜)7 Come funziona la cottura a induzione La tecnologia della cottura a induzione è una metodologia sicura, tecnologicamente avanzata, efficiente ed economica. Funziona tramite vibrazioni elettromagnetiche che generano il calore direttamente nella pentola invece che indirettamente riscaldando la superficie in vetro. Il vetro si surriscalda solo perché si riscalda anche la pentola. Prima di utilizzare il nuovo piano cottura a induzione

Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze per la Sicurezza".

Togliere la pellicola protettiva che potrebbe essere presente sul piano cottura a induzione. Utilizzo dei comandi touch

I comandi rispondono al tocco, per cui non occorre applicare pressione.

Utilizzare il polpastrello del dito e non la punta.

Ogni tocco rilevato produce un segnale acustico.

Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o asciugapiatti). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi. pentola di acciaio circuito magnetico piastra in vetroceramica bobina a induzione

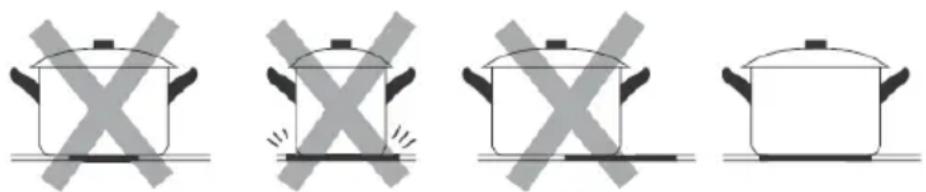

correnti indotte8 Scelta dei recipienti di cottura più appropriati

• Adoperare solo utensili da cucina idonei per la cottura a induzione. Verificare che sia presente il simbolo della cottura a induzione sull'imballo o sul fondo della pentola.

• È possibile accertarsi che il recipiente di cottura sia idoneo effettuando una prova magnetica. Avvicinare una calamita al fondo della pentola. Se quest

viene attratta, la pentola è adatta per la cottura ad induzione.

• Se non si ha a disposizione una calamita:

1. Mettere un certo quantitativo di acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola si può usare.

• Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali: puro acciaio inossidabile, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta. Non utilizzare recipienti di cottura con fondo ruvido o base curva. Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro e abbia le stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. La massima efficienza energetica si ottiene adoperando una pentola di diametro leggermente superiore a quello della zona di cottura. Se si utilizza invece una pentola più piccola l'efficienza potrebbe essere inferiore a quanto previsto. Una pentola di dimensioni inferiori a 140 mm potrebbe non essere rilevata dal piano cottura. Togliere sempre le pentole dal piano cottura a induzione sollevandole - non farle strisciare, in quanto si rischia di graffiare il vetro.9 Funzioni speciali Protezione contro il surriscaldamento Il sensore di temperatura incorporato è in grado di monitorare la temperatura all'interno del piano cottura a induzione. Se viene rilevata una temperatura eccessiva, il piano cottura a induzione si spegne automaticamente. Rilevamento di oggetti di piccole dimensioni Quando viene rilevata la presenza di pentole di dimensioni non idonee o non magnetiche (ad es. alluminio) o altri piccoli oggetti (ad es. coltelli, forchette, chiavi), il piano cottura passa automaticamente alla modalità di standby entro 1 minuto. La ventola continua a raffreddare il piano cottura a induzione per un altro minuto. Protezione tramite autospegnimento L'autospegnimento è una funzione di sicurezza per il piano cottura a induzione. Si attiva automaticamente ogni volta che si dimentica acceso il piano cottura. I tempi di funzionamento predefiniti per i vari livelli di intensità di potenza sono indicati nella tabella seguente: Livello di potenza 1~3 4~6 7~8

Timer di funzionamento predefinito (min)

Quando si toglie la pentola, il piano cottura a induzione cessa immediatamente di riscaldarsi e si spegne automaticamente dopo 2 minuti. I portatori di pacemaker cardiaco devono utilizzare questo elettrodomestico dopo avere consultato il proprio medico. Rilevamento automatico delle pentole Questa funzione rileva automaticamente la posizione di una pentola o di una padella. La funzione ponte viene attivata immediatamente a seconda delle dimensioni della pentola o della padella. Basta solo aumentare la potenza con il cursore.10 Uso del piano cottura a induzione Per iniziare la cottura

1. Tenere premuto per 3 secondi il comando di

accensione/spegnimento ON/OFF (A). Dopo l'accensione, viene emesso un segnale acustico e tutto il display visualizza "–" a indicare che il piano cottura a induzione è in modalità di standby.

2. Collocare una pentola idonea sulla zona di cottura da

• Accer tarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

3. Impostare il livello di potenza toccando il comando a cursore (E) per la zona scaldante

dov’è posizionata la pentola.

• Se non si imposta la potenza entro 20 secondi, il piano cottura a induzione si spegne automaticamente. In tal caso, occorre ricominciare dal punto 1.

• È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura. DIMINUZIONE POTENZA AUMENTO POTENZA11 Il display visualizza l'indicazione lampeggiante alternativamente all'impostazione della temperatura Significa che:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure

• la pentola che state utilizzando non è adatta per cottura a induzione, oppure

• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura. Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola adatta

Se non viene collocata una pentola adatta sulla zona di cottura, il display si spegne automaticamente dopo 1 minuto. Al termine della cottura

1. Premere il cursore (E) per ridurre il livello di potenza a “0”.

2. Attenzione alle superfici calde

Verrà visualizzata una “H” per indicare quale zona di cottura è calda e non può essere toccata. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo. Uso della funzione Boost Attivazione della funzione Boost Toccare il tasto di comando della funzione Boost (F); l’indicatore zona mostrerà "P." e la potenza aumenterà fino al livello Max. Toccare il tasto di comando della funzione Boost (F); l’indicatore zona mostrerà ''d'' e la potenza aumenterà fino a due volte. Annullamento della funzione Boost Toccare il comando a cursore (E) per annullare la funzione Boost; la zona di cottura a questo punto tornerà al livello desiderato.

• Questa funzione è attivabile per qualsiasi zona di cottura.

• La zona di cottura torna al livello “9” dopo 5 minuti. Uso delle funzioni di cottura Si possono scegliere 3 pratiche funzioni di cottura premendo il tasto delle funzioni di cottura (G); ad ogni pressione si passa da una funzione a quella successiva.12 - Fusione delicata o scongelamento (circa 50 °C) - Riscaldamento o mantenimento in caldo (circa 70 °C) - Sobbollimento, temperatura prossima all’ebollizione, utile per la cottura a fuoco lento ( circa 90°C)

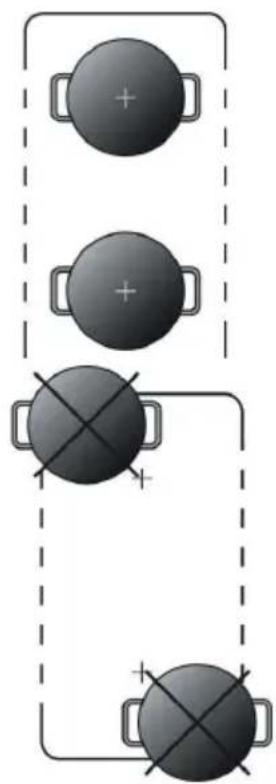

• Quest'area può essere utilizzata in qualunque momento come singola zona, in base alle esigenze di cottura.

• L'area zona flessibile è costituita da due induttori indipendenti che possono essere controllati separatamente. Quando funziona come zona singola, i recipienti di cottura possono es sere spostati da un punto all’altro della zona flessibile, mantenendo lo stesso livello di potenza della zona sulla quale il recipiente era stato collocato inizialmente. La parte non coperta dal recipiente di cottura viene automaticamente spenta.

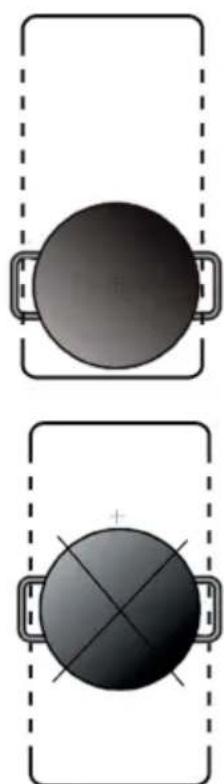

• Importante: collocare i recipienti di cottura al centro sulla singola zona di cottura. L’ideale è un tegame ovale o rettangolare. Esempi di posizionamento corretto e scorretto delle pentole: ZONA FLESSIBILEPer attivare la zona flessibile come un’unica zona, basta premere i cursori della zonascaldante contemporaneamente per almeno 2 secondi L’indicatore della zona flessibile vicino all’indicatore del livello di potenza si accende Impostare il livello di potenza toccando il comando a cursore della zona anteriore sinistra oanteriore destra (E) per la zona scaldante dov’è posizionata la pentola. Se la pentola viene spostata dalla parte anteriore a quella posteriore (o viceversa),l’area flessibile rileva automaticamente la nuova posizione e mantiene la stessa potenza.13 Utilizzo della funzione di Blocco bambini

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es.i bambini potrebbero accendere accidentalmente le zone di cottura).

• Quando i comandi sono bloccati, sono tutti disabilitati tranne quello di spegnimento. Per bloccare i comandi Toccare il tasto di blocco bambini (B) per 3 secondi. L’indicatore sopra il tasto di blocco bambini si accende e l'indicatore del timer riporta "Lo” (basso) Per sbloccare i comandi

1. Tenere premuto per qualche istante il comando di blocco dei tasti

2. A questo punto, è possibile cominciare a utilizzare il piano cottura a induzione

Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di spegnimento . In caso di emergenza, sarà sempre possibile spegnere il piano cottura a induzione con il comando di spegnimento, ma prima del successivo utilizzo occorrerà sbloccare il piano cottura stesso Utilizzo del timer Il timer può essere adoperato in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura quando il tempo impostato è attivo.

• Si può impostare per spegnere una zona di cottura al termine del tempo impostato.

• È possibile impostare il timer fino a 99 minuti. Utilizzo del timer come allarme

1. Dopo avere selezionato la zona di cottura e il livello di potenza richiesto, il puntino di fianco

all’indicatore del livello di potenza lampeggia per 5 secondi

2. Quando il puntino cessa di lampeggiare, toccare il tasto di comando timer (D) ''–'' o ''+''

per impostare il tempo da 1 a 99 minuti.14 Suggerimento: toccare il tasto "–" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il tasto "–" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti. Impostazione del timer per spegnere una zona di cottura

1. Dopo avere selezionato la zona di cottura e il livello di potenza richiesto toccando il

cursore di regolazione della potenza (E), il puntino di fianco all’indicatore del livello di potenza lampeggia per 5 secondi 2 Prima che il puntino cessi di lampeggiare, toccare il tasto di comando timer (D) ''–'' o ''+'' per impostare il tempo da 1 a 99 minuti. Suggerimento: toccare il tasto "–" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il tasto "–" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti.

3. Una volta impostato il tempo, il conto alla rovescia inizia immediatamente. L’indicatore

di impostazione del timer (J) mostra il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

4. Dopodiché, se l’indicatore (J) continua a lampeggiare, significa che l’indicatore di

impostazione del timer riporta il tempo rimanente finché il timer non scade per la zona corrispondente, altrimenti l’indicatore (J) rimarrà accesso finché il tempo non è trascorso.

5. Quando il tempo impostato sul timer di cottura finisce, la corrispondente zona di cottura

si spegne automaticamente. Le altre zone di cottura rimangono in funzione se erano state accese in precedenza.

6. Quando si utilizza contemporaneamente “il timer come allarme” e “il timer per spegnere

le zone”, il display visualizza come prima priorità il tempo rimanente dell’allarme. Premere il cursore di potenza della zona di cottura (E) per visualizzare il tempo rimanente del timer di spegnimento.

3. Una volta impostato il tempo, il conto alla rovescia inizia immediatamente. Il display

riporta il tempo residuo e il puntino a fianco dell’indicatore del timer continua a lampeggiare.

4. Quando il tempo impostato è trascorso, l’avvisatore acustico suona e l’indicatore

del timer si spegne.15 Uso della funzione Pausa Il piano cottura è dotato di una pratica funzione che consente di interrompere e riavviare il procedimento di cottura in caso di interruzioni.

1. Con il piano cottura acceso e in funzione, premere il tasto pausa (C); tutti i fuochi

sseranno di funzionare e tutti gli indicatori a LED riporteranno il simbolo “=”

mere di nuovo il tasto pausa (C); tutti i parametri torneranno alle impostazioni

ecedenti. Istruzioni per la regolazione della limitazione di potenza (1,5 kW / 2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW / 7,4 kW) ATTENZIONE! : Solo il rappresentante dell'assistenza autorizzato può effettuare questa regolazione! Accertarsi che il piano cottura sia spento. Il livello di potenza richiesto può essere impostato effettuando i seguenti passaggi entro 60 secondi: Passaggio Utilizzo del pannello di comando Display

Con il piano cottura spento, premere il tasto di gestione temperatura e il tasto timer.

Il display a LED indica i livelli di potenza.

Premere i tasti “+” e “-” per scegliere la limitazione di potenza. Selezionare in alternativa 1,5/2,8/3,7 kW/ 4,5 kW/6,0 kW/6,5 kW/7,4 kW

Premere il tasto pausa per uscire Uscire dall’impostazione +16 Indicazione dei guasti e significato Se si verifica un'anomalia, il piano cottura a induzione si mette automaticamente in autoprotezione e visualizza i seguenti codici di errore: Messaggio di errore Possibili cause Rimedi Nessuna padella o padella inadatta; Sostituire la padella: ER03 Un oggetto o un liquido copre i tasti dei comandi Pulire il pannello comandi F1E Problema di connessione tra la scheda display e la scheda madre sinistra (nella zona di cottura per la quale l’indicatore visualizza "E" )

Cavo di collegamento non inserito correttamente o difettoso;

Sostituire la scheda madre. F3E Guasto del sensore della temperatura della bobina. (nella zona di cottura per la quale l’indicatore visualizza "E" ) Sostituire il sensore della bobina F4E Guasto del sensore della temperatura della scheda madre. (nella zona di cottura per la quale l’indicatore visualizza "E" ) Sostituire la scheda madre E1E Temperatura elevata del sensore di temperatura della piastra in vetroceramica Riavviare dopo che il piano cottura a induzione si è raffreddato. E2 E Temperatura alta del sensore di temperatura IGBT Riavviare dopo che il piano cottura a induzione si è raffreddato. E3 E Tensione di alimentazione anomala (troppo alta) Controllare se la fonte di alimentazione è normale. Se è normale, accendere il piano cottura a induzione. E4 E Tensione di alimentazione anomala (troppo bassa) Controllare se la fonte di alimentazione è normale. Se è normale, accendere il piano cottura a induzione. E5 E Guasto del sensore della temperatura (nella zona di cottura per la quale l’indicatore visualizza "E" ) Cavo di collegamento non inserito correttamente o assemblaggio difettoso; Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni. Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano cottura a induzione; rivolgersi al fornitore.17 Installazione Scelta delle attrezzature per l'installazione Praticare un foro sul top cucina attenendosi alle dimensioni indicate nel disegno. Per l'installazione e l'uso è necessario lasciare uno spazio libero intorno al foro pari ad almeno 5 cm. Accertarsi che lo spessore del top cucina sia di almeno 30 mm. Scegliere un materiale del top cucina resistente al calore, per evitare deformazioni causate dall'irradiazione del calore prodotto dal piano cottura. Attenersi alle indicazioni seguenti: L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

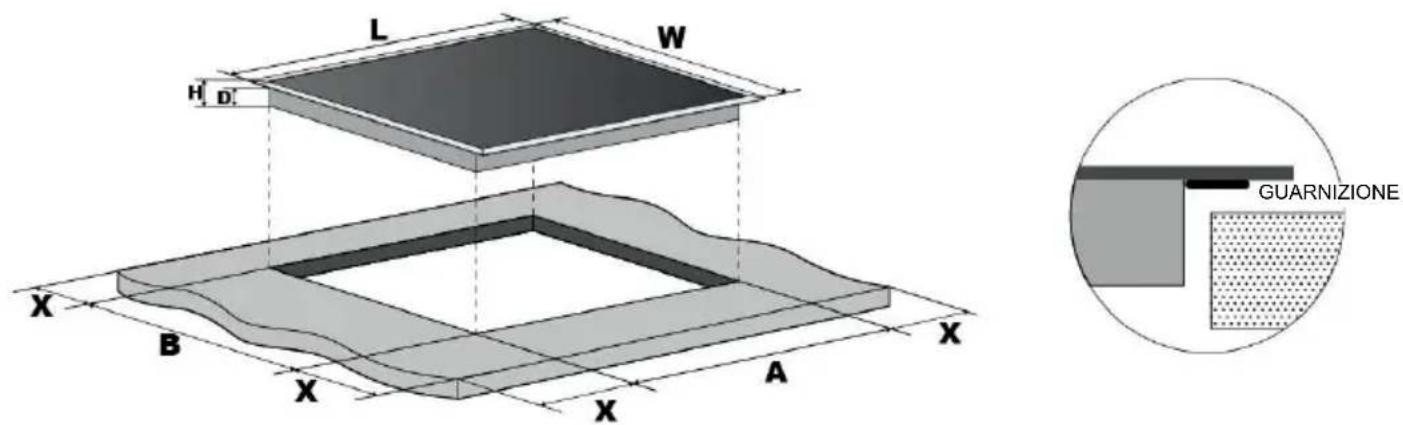

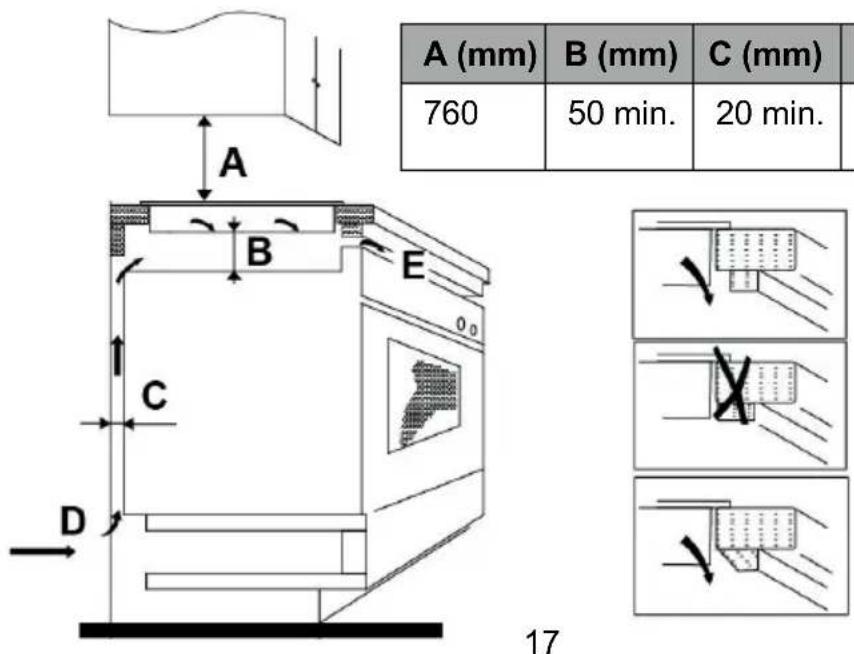

50 min. Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Assicurarsi che il piano cottura a induzione funzioni correttamente. Attenersi alle illustrazioni seguenti. • Nota: tra il piano cottura e i pensili sovrastanti deve essere lasciata una distanza sicurezza di almeno 760 mm. A (mm) B (mm) C (mm)

50 min. 20 min. Entrata aria Uscita aria 5 mm GUARNIZIONE18 Controlli da effettuare prima dell'installazione del piano cottura

Il top cucina deve essere in squadro e livellato, senza elementi strutturali che interferiscono con i requisiti di spazio

Il top cucina deve essere realizzato in materiale resistente al calore

Se il piano cottura viene installato al di sopra di un forno, il forno deve essere dotato di ventola di raffreddamento

L'installazione deve essere conforme a tutti i requisiti di ingombro, oltre che a tutte le normative e di sposizioni vigenti

Nel cablaggio permanente deve essere incorporato un apposito interruttore sezionatore che permetta di staccare completamente l'elettrodomestico dalla rete di alimentazione principale; tale interruttore deve essere montato e posizionato in accordo con le normative e le disposizioni locali in materia di impianti elettrici. L'interruttore sezionatore deve essere di tipo approvato e deve fornire una separazi one dei contatti in aria di 3 mm in tutti i poli (o in tutti i conduttori attivi [fase ] se le normative locali sugli impianti elettrici permettono questa variazione rispetto alle specifiche)

Una volta installato il piano cottura, l'interruttore sezionatore deve essere facilmente accessibile per il cliente

In caso di dubbi relativi all’installazione, rivolgersi agli enti locali e attenersi alle norme vigenti

Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica). Controlli da effettuare dopo l'installazione del piano cottura

Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti dei mobiletti

Deve esserci un flusso adeguato di aria fresca dall'esterno dei mobiletti verso la base del piano cottura

Se il piano cottura è installato sopra una cassettiera o a dei mobiletti, sotto la base del piano cottura deve essere installata una barriera di protezione termica, per evitare il contatto con il fondo del piano cottura stesso.

L'interruttore sezionatore deve essere facilmente accessibile per il cliente Prima di posizionare le staffe di fissaggio L'elettrodomestico deve essere collocato su una superficie piana e stabile (è possibile utilizzare l'imballaggio). Non applicare forza sui comandi che sporgono dal piano cottura. Almeno 490 mm19 Regolazione della posizione delle staffe di fissaggio L'elettrodomestico deve essere collocato su una superficie piana e stabile (è possibile utilizzare l'imballaggio). Non applicare forza sui comandi che sporgono dal piano cottura. fig. 1

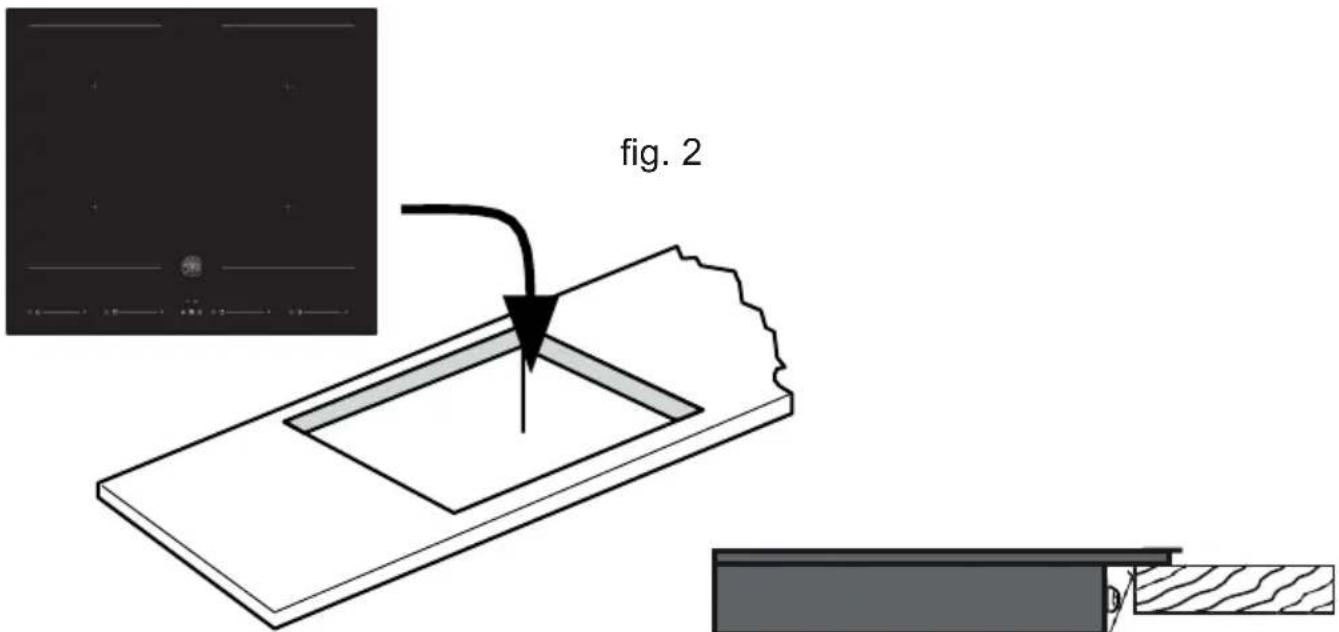

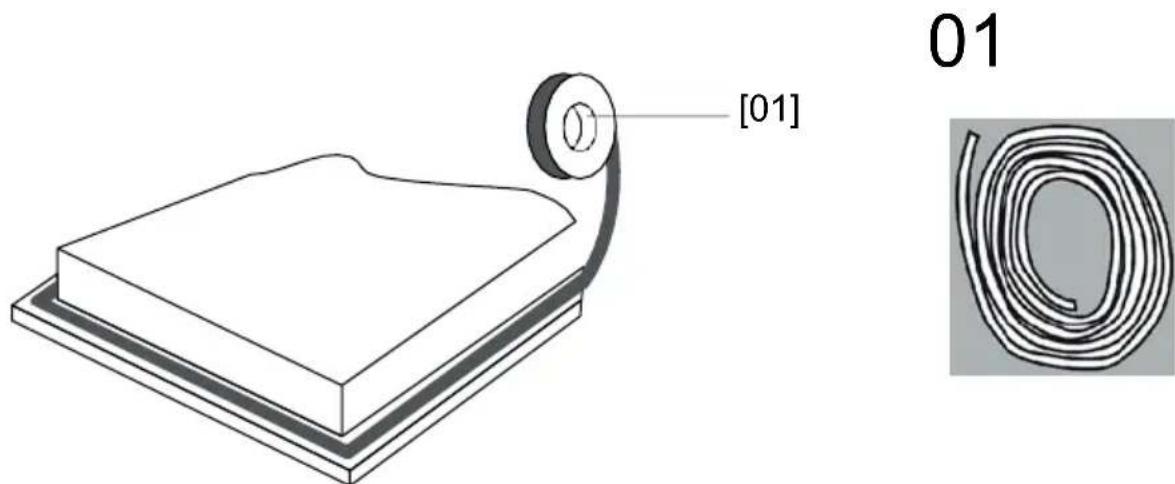

[01] Stendere la guarnizione autoadesiva fornita lungo il bordo inferiore del piano cottura, facendo in modo di sovrapporne le estremità. fig. 3 Non utilizzare adesivi per fissare il piano cottura nel top cucina. Una volta applicata la guarnizione autoadesiva, posizionare il piano cottura nell’incavo del top cucina. Premere delicatamente il piano cottura verso il basso per spingerlo nel top cucina e assicurare una corretta tenuta lungo il bordo esterno (fig. 3) fig. 220 Precauzioni

1. Il piano cottura a induzione deve essere installato solo da personale o tecnici qualificati.

Il produttore può mettere a disposizione tecnici professionisti. In nessun caso effettuare l'operazione da soli.

2. Il piano cottura non deve essere installato direttamente su lavastoviglie, frigoriferi,

congelatori, lavatrici o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del piano cottura

3. Il piano cottura a induzione deve essere installato in modo da ottimizzare l'irradiazione

del calore e quindi incrementarne l'affidabilità.

4. La parete e la zona scaldante a induzione sopra il top cucina devono essere

resistenti al calore.

5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti al calore.

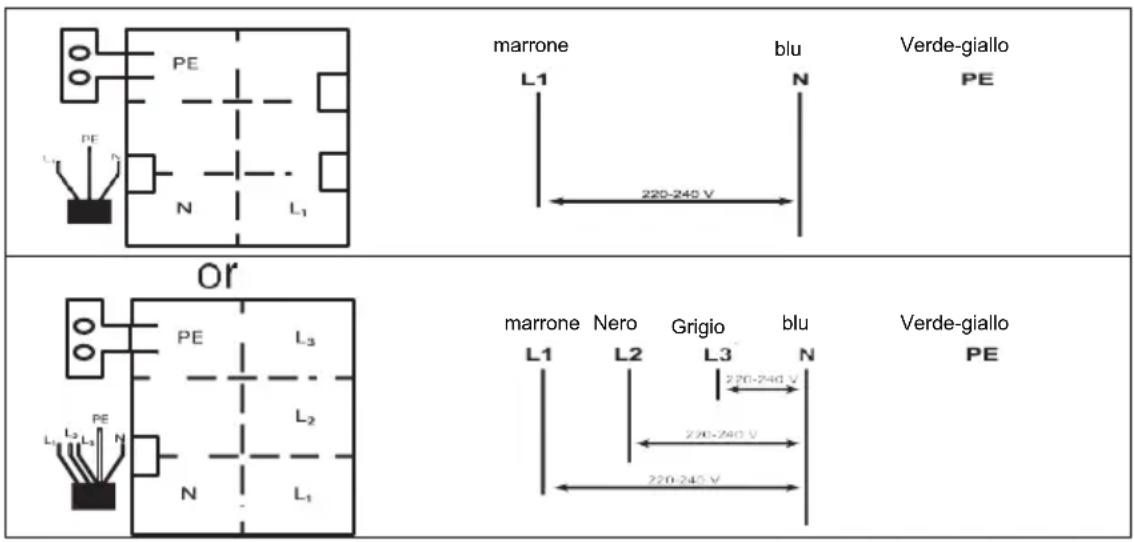

Collegamento del piano cottura alla rete elettrica Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata. Controlli da effettuare prima del collegamento del piano cottura alla rete elettrica:

1. L’impianto elettrico dell’abitazione deve essere adeguato alla potenza consumata dal piano cottura.

2. La tensione deve corrispondere a quella specificata sulla targhetta dei dati tecnici

3. Le sezioni dei cavi di alimentazione devono resistere al carico specificato sulla targhetta dei dati

tecnici. Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi. Il cavo di alimentazione non deve entrare a contatto con componenti surriscaldati e deve essere collocato in modo che la sua temperatura non superi mai, in nessun punto, i 75 °C. Verificare con un elettricista che l’impianto elettrico domestico sia idoneo senza bisogno di modifiche. Eventuali modifiche dovranno sempre essere eseguite solo da un elettricista qualificato.

Verde-giallo blu marrone Grigio marrone Nero blu Verde-giallo21

Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere effettuata da un tecnico dell’assistenza con appositi utensili, in modo da evitare qualsiasi incidente.

Se l'elettrodomestico è collegato direttamente alla rete è necessario installare un interruttore automatico multipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve accertarsi che il collegamento elettrico sia corretto e che sia conforme alle normative di sicurezza.

Il cavo non deve essere piegato o schiacciato.

Il cavo deve essere controllato con regolarità. E sostituito unicamente da tecnici autorizzati. Questo elettrodomestico richiede un mini interruttore automatico da 32 A. SMALTIMENTO: Non smaltire questo prodotto come rifiuto urbano indifferenziato. È necessaria una raccolta differenziata di questi rifiuti al fine di sottoporli a un trattamento specifico. Sull'elettrodomestico è riportato il simbolo di conformità alla Direttiva europea 2011/65/EU in materia di Rifiuti di apparecchiature elettriche e elettroniche - RAEE (Waste Electrical and Electronic Equipment - WEEE). Il corretto smaltimento di questo elettrodomestico permette di evitare possibili danni all'ambiente e alla salute dell’uomo, che potrebbero altrimenti verificarsi in caso di smaltimento non appropriato. Il simbolo sul prodotto indica che non può essere trattato come normale rifiuto domestico. Deve essere conferito presso un punto di raccolta appropriato per il riciclaggio di dispositivi elettrici ed elettronici. Questo elettrodomestico richiede uno smaltimento specializzato. Per ulteriori informazioni relative al trattamento, al recupero e al riciclaggio di questo prodotto, si consiglia di contattare il proprio comune, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato. Per informazioni più dettagliate relative al trattamento, al recupero e al riciclaggio di questo prodotto, si consiglia di contattare l’ufficio comunale preposto, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato il prodotto.221 Safety Warnings Your safety is important to us. Please read this information before using your cooktop.
