BRUKSANVISNING Monitor S 30 MAGNAT

• Conguração: 2 vias “dipole” 2 vias Capacidade: 60 / 120 W 60 / 120 W Impedância: 4 p. 8
• Ohm 4 p. 8
• Ohm Faixa de frequência: 42 p. 32
• 000 Hz 42 p. 32
• 000 Hz Potência recomendada para o amplicador: 20 p. 120

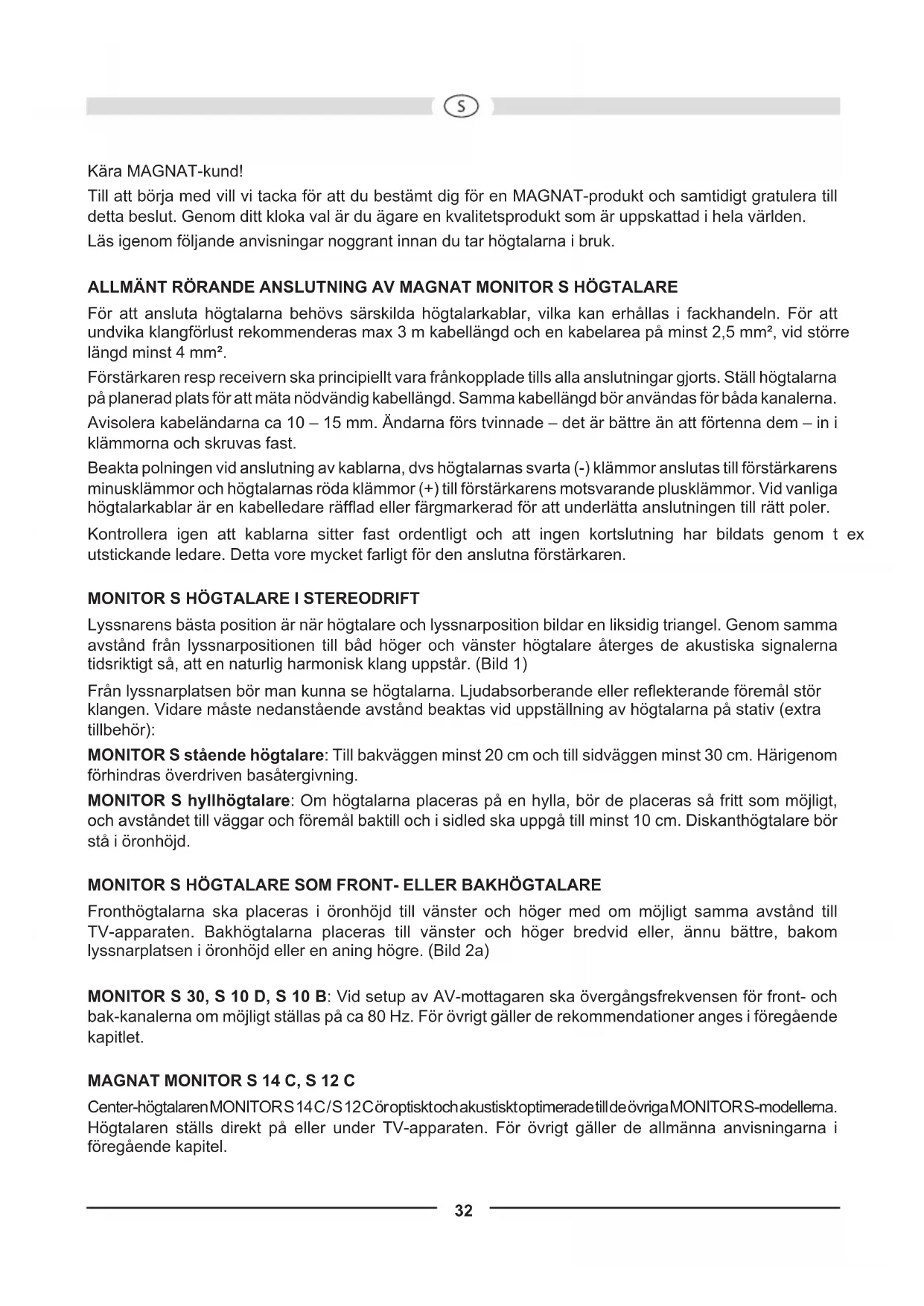

• W 20 W Rendimento (2.8V/1m): 88 dB 88 dB Dimensões (LxAxP): 149 x 250 x 130 mm 149 x 250 x 190 mm Acessórios: Pés de borracha Pés de borracha Reservados os direitos de alterações técnicas.32 Kära MAGNAT-kund! Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen. Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk. ALLMÄNT RÖRANDE ANSLUTNING AV MAGNAT MONITOR S HÖGTALARE För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större längd minst 4 mm². Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna. Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in i klämmorna och skruvas fast. Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfad eller färgmarkerad för att underlätta anslutningen till rätt poler. Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren. p. 120

MONITOR S HÖGTALARE I STEREODRIFT

Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 1) Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reekterande föremål stör klangen. Vidare måste nedanstående avstånd beaktas vid uppställning av högtalarna på stativ (extra tillbehör): MONITOR S stående högtalare: Till bakväggen minst 20 cm och till sidväggen minst 30 cm. Härigenom förhindras överdriven basåtergivning. MONITOR S hyllhögtalare: Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och avståndet till väggar och föremål baktill och i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd. MONITOR S HÖGTALARE SOM FRONT- ELLER BAKHÖGTALARE Fronthögtalarna ska placeras i öronhöjd till vänster och höger med om möjligt samma avstånd till TV-apparaten. Bakhögtalarna placeras till vänster och höger bredvid eller, ännu bättre, bakom lyssnarplatsen i öronhöjd eller en aning högre. (Bild 2a) MONITOR S 30, S 10 D, S 10 B: Vid setup av AV-mottagaren ska övergångsfrekvensen för front- och bak-kanalerna om möjligt ställas på ca 80 Hz. För övrigt gäller de rekommendationer anges i föregående kapitlet.

MAGNAT MONITOR S 14 C, S 12 C

Center-högtalaren MONITOR S 14 C / S 12 C ör optiskt och akustiskt optimerade till de övriga MONITOR S-modellerna. Högtalaren ställs direkt på eller under TV-apparaten. För övrigt gäller de allmänna anvisningarna i föregående kapitel.33

MAGNAT MONITOR S 10 D

MAGNAT MONITOR S 10 D är särskilt utformad för användning som bashögtalare i hemmabiosystem. Tack vare den särskilda placeringen och kopplingen mellan de tre diskanterna får man ett stereofoniskt intryck av ljudet och produkten kan även användas som bas-/effekthögtalare vid ett kort lyssningsavstånd. Den perfekta platsen att placera högtalarna på är antingen på sidan eller till höger och vänster bakom hörpositionen. I den mån det är möjligt ska de båda högtalarna benna sig lika långt från hörpositionen. Högtalarna ska ställas upp i öronhöjd eller något högre eller sättas fast i väggen. MAGNAT MONITOR S 10 B, S 10 D-VÄGGMONTERING Båda modellerna har en enkel fastsättningsanordning för väggmontering som kan användas för att hänga upp högtalaren på någon av skruvarna i väggen. På bild 4 nns uppgifter om skruvavståndet och skruvdimensionerna. Viktig information / säkerhetsanvisning: Kunden är själv ansvarig för användning av andra väggfästen/ högtalarfästen. Dessutom är kunden själv ansvarig för att högtalarfästet monteras säkert på väggen och att passande monteringsmaterial har valts (t ex skruvar, pluggar) med hänsyn till högtalarens vikt och konstruktion, och till väggens utformning. MAGNAT MONITOR S 10 B, S 10 D-GUMMIFÖTTER Vid leveransen medföljer fyra självhäftande gummifötter per högtalare som ska klistras fast under kåpan på ett hårt underlag (t.ex. en hylla) vid uppställningen. Vid väggmontering kan dessa även sättas fast på högtalarens baksida för att förhindra problem med resonans och skapa det avstånd till väggen som behövs för att dra kabeln.

MAGNAT MONITOR S 80 ATM

2,5-vägs basreex golvhögtalare med integrerad 2-vägs Dolby Atmos

är en ny ljudstandard för bio och hemmabio. Atmos lägger för första gången till en tredje dimension i ljudbilden i form av höga kanaler. Dessa höga kanaler genereras antingen av högtalare eller av separata extrahögtalare integrerade i front- och rearhögtalarna som MONITOR S 80 ATM. För en jämn och för det mänskliga örat ej lokaliserbar fördelning av detta höga ljudfält strålar extrahögtalarna ut ljudet mot rummets tak. Lyssnaren nås av en reektion av ljudet så att ett intryck av ett tredimensionellt ljudfält uppstår. Alternativt kan On-Wall- eller In-Wall-takhögtalare användas till strålning av de höga kanalerna. Detta medför dock högre insats vid montering och anslutning. Därför är Atmos-certierade högtalare en enkel och praktisk möjlighet att utöka ett bestående erkanals högtalarset med Atmos-kanaler. Observera att både ursprungsmaterialet (t.ex. Bluray) och elektroniken (t.ex. AV-receiver) måste klara DOLBY ATMOS

-tonstandarden för en äkta DOLBY ATMOS

-upplevelse. UPPSTÄLLNING: För uppställning av högtalaren gäller i princip de rekommendationer som presenterades i de föregående avsnitten. Avståndet till hörpositionen när produkten används som främre högtalare ska vara minst 2,5–3 m. Högtalarna behöver riktas in något mot hörpositionen. MONITOR S 80 ATM kan också användas som bashögtalare (hemmabiosystem med fyra Atmos- diskantkanaler, 5.x.4-konguration). Diskantkanalen används i så fall som rear high (basdiskant). Kontrollera alltid att högtalarna kan ställas upp ordentligt bakom hörpositionen (på minst 1–1,5 m avstånd). Avståndet mellan de båda högtalarna ska ungefär motsvara avståndet mellan de främre högtalarna. På bild 2b visas hur högtalarna skulle kunna ställas upp.34 ANSLUTA: På högtalarens baksida sitter två anslutningsplintar. Den nedre högtalaren är tilldelad huvudhögtalaren, den övre diskanthögtalaren (bild 3). Observera: Diskanthögtalarens skyddskåpa får endast tas bort i servicesyfte.

ANSLUTNING TILL EN AV-MOTTAGARE

Två anslutningsvarianter till AV-mottagaren visas i bilderna 5 och 6: Bild 5: AV-mottagare utan subwoofer-utgång Bild 6: AV-mottagare med subwoofer-utgång

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla MAGNAT-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs. Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer. Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna. Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas. ALLMÄNT SAGT... kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.35 TEKNISKA DATA

Ohm Frekvensområde: 26 – 38 000 Hz 60 – 28 000 Hz Rekommenderad förstärkareffekt : 30 – 300 W 15 – 80 W Verkningsgrad (2.8V/1m): 90 dB 87 dB Mått (BxHxD): 215 x 860 x 270 mm
