5DW66751 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DW66751
Matningsspänning	230 V ~
Antal hastigheter	3
Styrningstyp	Tryckknappar (T1, T2, T3, L)
Belysning	LED-lampa GU10, 5 W
Anslutningsdiameter	Minst 120 mm
Minsta säkerhetsavstånd	650 mm ovanför spishällen
Fettfilter	Diskmaskinssäker (varannan månad, i diskmaskin)
Kolffilter	Byte var 4:e månad (går inte att tvätta)
Isolationsklass	Klass I
Jordning	Obligatorisk
Användning	Endast för hushållsbruk
Installation	Av en behörig tekniker
Reservdelar finns	Filter, lampor, strömkabel
Underhåll	Rengöring med fuktig trasa och neutralt rengöringsmedel
Standardöverensstämmelse	Uppfyller lokala bestämmelser för rökavledning

Vanliga frågor - 5DW66751 BLAUPUNKT

Vilken är den minsta installationshöjden för fläkten ovanför spishällen?

Minsta säkerhetsavstånd är 650 mm. Om din spishälls instruktioner kräver ett större avstånd, måste detta följas.

Hur rengör man fettfiltren?

Fettfiltren måste rengöras var 2:e månad (eller oftare vid intensiv användning). De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel.

När bör kolfiltret bytas?

Aktivkolfiltret är varken tvättbart eller regenererbart. Det måste bytas ungefär var 4:e månad, eller oftare vid intensiv användning.

Kan jag använda fläkten med en gasspis?

Ja, men se till att rummet är tillräckligt ventilerat för att undvika återflöde av förbränningsgaser. Det negativa trycket i rummet får inte överstiga 0,04 mbar.

Vad gör jag om strömkabeln är skadad?

Använd inte fläkten. Kabeln måste endast bytas av tillverkaren eller en auktoriserad tekniker från eftermarknadsservice.

Hur rengör man fläktens utsida?

Använd en fuktig trasa och neutralt flytande rengöringsmedel. Använd inte alkohol eller silikonbaserade produkter.

Vilken glödlampa ska användas för belysningen?

Fläkten använder en lampa av typ GU10 med en effekt på 5 W. Använd endast självskyddade halogenlampor eller motsvarande LED.

Kan jag installera fläkten själv?

Nej, den elektriska installationen och anslutningen måste utföras av en behörig tekniker för att garantera säkerhet och överensstämmelse med standarder.

Vad gör jag vid brand under fläkten?

Flambera aldrig mat under fläkten. Vid brand, stäng av apparaten och använd en lämplig brandsläckare. Använd inte vatten.

Hur kastar jag fläkten när den är uttjänt?

Släng den inte med hushållsavfallet. Lämna den på en återvinningsstation för återvinning av elektriska och elektroniska apparater (WEEE).

BRUKSANVISNING 5DW66751 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

- Vid byte mot halogenlampor får enbart självskyddande volframhalogenlampor eller självskyddande metallhalidlampor användas."

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

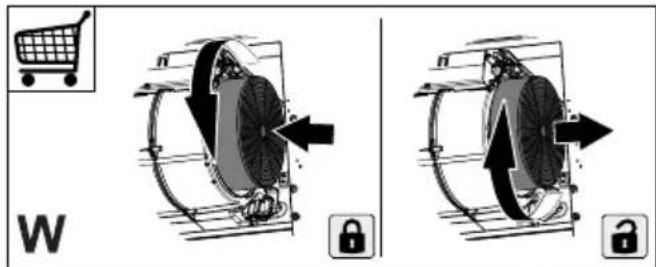

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska bytas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

4. MANÖVERDON

	(1)	(2)	(3)
Knapp Funktion
T1	Slår på och av fläktmotorn vid den första hastigheten.
T2	Slår på motorn vid den andra hastigheten.
T3	Slår på motorn vid tredje hastigheten.
L	Slår på och av belysningsanläggningen vid maximal ljusstyrka.

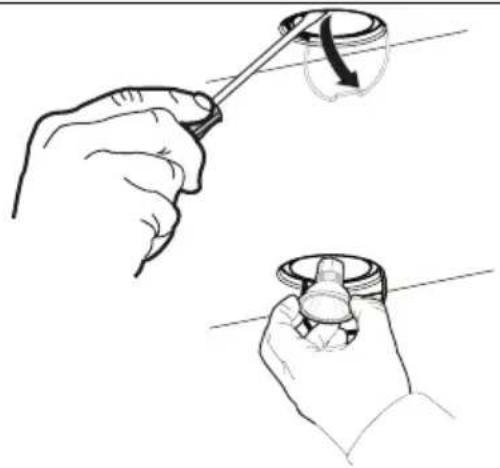

5. BELYSNING

Lampa Absorption (W) Koppling Spänning (V) Mätt (mm) ILCOS-kod
5 GU10 230	50x50 DRPAR-5/840-220/240-GU10-35/36			DRPAR-5/830-220/240-GU10-35/36

⚠️ De tilgjengelige delene kan bli veldig varme när platetopper/komfyrer er i bruk.
