BC 17 - Batteriladdare Kärcher - Gratis bruksanvisning och manual

Märke	Kärcher
Modell	BC 17
Produkttyp	Batteriladdare
Ingångsspänning	220-240 V ~ 50-60 Hz
Laddström	6,5 A
Max. ingångseffekt	290 W
Kompatibel batterispänning	14,4 till 36 V
Batterityp	Li-Ion
Kompatibla batterier	BP 250/18 (18 V, 2,5 Ah), BP 500/18 (18 V, 6,2 Ah), BP 750/36 (36 V, 7,5 Ah)
Laddtid (BP 250/18)	Cirka 40 min
Mått (L x B x H)	183 x 176 x 92 mm
Vikt (laddare)	1,1 kg
Vikt batteri BP 250/18	0,5 kg
Vikt batteri BP 500/18	0,8 kg
Vikt batteri BP 750/36	1,8 kg
LED-indikatorer	Röd (temperatur/fel) och grön (laddning/status)
Användning	Endast inomhus, får inte utsättas för fukt
Väggmontering	Möjlig (ta bort gummifötterna)
Skydd	Mot överbelastning, kortslutning, överhettning, defekt batteri
Underhåll	Rengör med torr trasa; får inte sänkas ned i vatten
Garanti	Enligt gällande Kärcher-garantivillkor i landet

Vanliga frågor - BC 17 Kärcher

Vilka batterityper kan jag ladda med Kärcher BC 17?

Laddaren BC 17 är utformad för Kärchers Li-Ion-batterier i serierna BP 250/18 (18 V, 2,5 Ah), BP 500/18 (18 V, 6,2 Ah) och BP 750/36 (36 V, 7,5 Ah). Ladda inte andra batterityper, särskilt inte engångsbatterier.

Hur vet jag om batteriet laddas?

När batteriet är korrekt isatt blinkar den gröna lysdioden för att indikera pågående laddning. När laddningen är klar lyser den gröna lysdioden konstant. Den röda lysdioden tänd vid för hög eller för låg temperatur; blinkande indikerar kontaktproblem eller defekt batteri.

Kan jag lämna batteriet i laddaren efter laddning?

Ja, laddaren växlar automatiskt till underhållsladdning när batteriet är fullt. Du kan därför lämna batteriet i laddaren utan risk för överladdning. För att spara energi rekommenderas det dock att koppla ur laddaren efter användning.

Vad gör jag om den röda lysdioden blinkar?

Det kan innebära att batteriet inte sitter korrekt i laddaren eller att batteriet är defekt. Kontrollera kontakten och sätt i batteriet igen. Om problemet kvarstår måste batteriet bytas ut.

Vilken matningsspänning krävs?

Laddaren fungerar på en nätspänning på 220 till 240 V med en frekvens på 50-60 Hz. Kontrollera att ditt vägguttag överensstämmer med dessa värden.

Kan jag använda laddaren utomhus?

Nej, laddaren är avsedd för endast inomhusbruk. Den måste skyddas mot fukt och regn. Använd den inte i fuktig eller explosiv miljö.

Hur rengör jag laddaren?

Koppla ur laddaren före rengöring. Använd en torr trasa för att torka av utsidan. Sänk aldrig ned laddaren i vatten och använd inte starka rengöringsmedel.

Kan laddaren monteras på väggen?

Ja, BC 17 kan väggmonteras. Ta bort de två gummifötterna med en skruvmejsel och fäst den ordentligt. Se till att väggen kan bära vikten av laddaren och batteriet (cirka 1,1 kg + batteri).

Vad gör jag om batteriet inte laddas?

Kontrollera först att batteriet är kompatibelt och i gott skick. Se till att batteriets temperatur är mellan 5 °C och 45 °C. Om den röda lysdioden lyser konstant, vänta tills batteriet når rätt laddningstemperatur. Kontakta kundtjänst om problemet kvarstår.

Var kan jag hitta reservdelar eller få min laddare reparerad?

Vänd dig till din auktoriserade Kärcher-återförsäljare eller till närmaste Kärcher-servicecenter. Ha ditt köpbevis till hands. Reparationer får endast utföras av kvalificerad personal.

BRUKSANVISNING BC 17 Kärcher

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i husso-porna utan för dem till återvinning

Kasserade maskiner innehåller återvinningsbart material som bör gå till återvinning. Batterier, engångs och uppladdningsbara, innehåller ämnen som inte får komma ut i miljön. Överlämna därför kasserade maskiner och batterier till lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Ändamålsenlig användning

Laddaren används till att ladda upp följan-de batteripaket med en märkspänning på 18 V till 36 V:

Batteripaket BP		250/18	BP 500/18	BP 750/36
Spänning V	18 18	36
Typ av uppladd-ningsbart batteri	-- Li-Ion Li-Ion		Li-Ion
Märkkapa-citet	Ah 2,5	6,2 7,5
Ladd-ningstid, ca.	m	i	n	4 0
Beställ-ningsnum-mer	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador på grund av exploderande batteri. Ladda endast de angivna batterityperna med denna laddare.

Ladda endast oskadade batterier.

– Apparaten är lämplig för professionell användning.
– Ombyggnationer och förändringar som inte har auktoriserats av tillverkaren är förbjudna av säkerhetsskäl.

All annan användning är otillåten. Användaren ansvarar för risker som uppstår genom otillåten användning.

Aggregatelement

1 Nätkontakt
2 Batterihållare
3 LED röd, funktion

• lyser: Temperatur för hög/låg
• blinkar: Kontaktproblem, batteri defekt

4 LED grön, laddningstillständ

• lyser: Batteriet fullt
• blinkar: Batteri laddas

Båda LED:er blinkar: Batteripaket defekt

Symboler på aggregatet

Skydda laddaren mot väta och för- vara den torrt. Apparaten är endast avsedd för användning inomhus. Utsätt den inte för regn.

– Denna apparat hanteras av barn från och med 8 år och av personer med nedsatta psykiska, sensoriska eller mentala egenskaper eller av personer som saknar erfarenhet och/eller kunskap att hantera apparaten om de står under uppsikt eller har instruerats i hur man på ett säkert sätt använder apparaten och känner till de risker som är förbundna med användningen. Barn får inte leka med apparaten. Rengöring och underhålls som utförs av användaren får inte utföras av barn utan att de står under uppsikt.
– Barn ska hållas under uppsikt för att garantera att de inte leker med maskinen.
- Före användning av kontrolleras alltid laddaren, nätkabel och uppladdningsbart batteri så att skador inte finns. Använd inte skadade apparater och låt endast fackpersonal reparera skadade delar. Kontrollera förlängningssladdar regelbundet och byt ut dem om de är skadade.
- Använd inte laddaren när den är smut- sig eller fuktig.
– Nätspänningen måste överensstämma med den spännings som anges på laddarens typskylt.
– Använd inte laddaren på platser där det finns risk för explosion.
– Bär inte laddaren i nätsladden.
- Skydda nätsladden mot värme, skarpa kanter, olja och rörliga apparatdelar.
- Undvik förlängningssladdar med fler- kontaktsuttag och samtidig drift av flera apparater.
- Tag inte nätkontakten ur vägguttaget genom att dra i sladden.

• Täck inte över laddaren och håll ventilationsöppningar fria.
• Inga metalldelar får hamna på kontakterna i batterihållaren, risk för kortslutning.
• Öppna inte laddaren. Låt endast fackpersonal utföra reparationer.
  – Laddaren får endast användas till laddning av godkända, uppladdningsbara batterier, se "Ändamålsenlig användning".
  – Lägg endast rena och torra batterier på laddarens batterihållare.
  – Ladda inte engångsbatterier (primärbatterier), risk för explosion.
  – Ladda inte skadade, uppladdningsbara batterier. Byt ut skadade batterier.
  – Förvara inte batterier tillsammans med metallföremål, risk för kortslutning.
• Kasta inte batterierna i eld eller hus- hållssopor.
• Undvik kontakt vätska som kommer ur defekta batterier. Spola bort vätskan med vatten vid oavsiktlig kontakt. Hamnar vätska i ögonen kontaktas läkare.

Handhavande

Hänvisning: Vid temperaturer under -10 °C sjunker kapaciteten hos batterierna.

Hänvisning: Långvarig lagring i temperaturer över 40 °C kan minska kapaciteten hos batterierna.

→ Anslut nätkontakt till vägguttag.
- Apparaten genomför ett självtest. Därvid lyser båda LED under en sekund. Därefter övergår apparaten till vänteläge: båda LED slocknar.
→ Skjut in batteriet på hållaren i laddaren.
- Det uppladdningsbara batteriet laddas automatiskt, grön LED blinkar.
– Är batteriet för varmt eller för kallt lyser röd LED. Laddningsförloppet startar när batteriet uppnått rätt laddtemperatur (5 °C...45 °C).
– Är batteriet fulladdat lyser grön LED. Laddaren slår om till underhållsladdning.
→ Tag ur batteriet och sätt in det i apparaten.

Hänvisning: Det uppladdade batterietkan ligga kvar på laddaren tills det ska användas. Det finns ingen risk för överladdning.

Hänvisning: För att undvika en onödig energiförbrukning bör laddningskontakten dock dras ut så snart batteripaket är helt laddat.

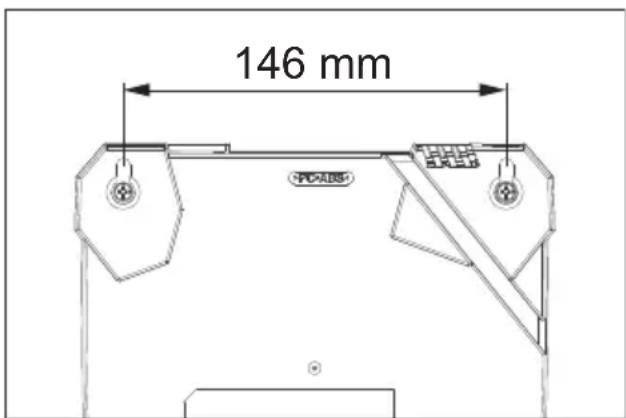

Väggfäste

→ Avlägsna de båda gummifötterna med en skruvmejsel.
→ Kontrollera väggens bärförmåga före monteringen. Apparatens vikt inklusive batteripaket, se "Tekniska data".

– Nätstickkontakten skall alltid vara fritt åtkomlig.

Åtgärder vid störningar

- Röd LED lyser:

Det uppladdningsbara batteriet är för varmt eller för kallt.

Laddningsförloppet startar när batteriet när korrekt laddtemperatur.

- Röd LED blinkar:

Batteriet är inte korrekt placerat på batterihållaren.

Batteriet är defekt.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Tekniska data

BC 1/7
Spänningsvidd batteri V		14,4...	36
Laddström A 6,5
Typ av uppladdnings-bart batteri		-- Li-Ion
Nätspänning V 220...240
Frekvens Hz 50-60
Max. Ineffekt W 290
Typisk driftvikt kg 1,1
Mått (l x b x h) mm 183 x 176 x 92
Batteripaket BP		250/18	BP 500/18	BP 750/36
Typisk driftvikt	kg 0,5	0,8	1,8
