LFP616K - Fläkt ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	LFP616K
Kategori	Fläkt
Antal hastigheter	3
Belysningstyp	LED
Manövrering	Knappar på kontrollpanel (utdragbar låda)
Funktion för oberoende belysning	Ja
Fettfilter	Diskmaskinsäker
Rengöringsfrekvens för fettfilter	Varje månad
Kolfilter	Avtagbart och utbytbart
Bytesfrekvens för kolfilter	Minst var 4:e månad
Minsta installationsavstånd	65 cm mellan hällen och fläkten
Metod för yttre rengöring	Mjuk trasa, ljummet vatten, milt rengöringsmedel
Rengöringsförbud	Ingen ångrengörare, inga slipande medel eller metallskrapor
Barnsäkerhet	Användning av barn över 8 år under uppsikt
Installation	Måste utföras av kvalificerad fackman
Reservdelar	Använd endast originaldelar
Kundtjänst	Onlinesupport på www.electrolux.com/support
Återvinning	Får inte kastas med hushållsavfall, lämna på återvinningscentral

Vanliga frågor - LFP616K ELECTROLUX

Hur rengör man fettfiltren på Electrolux LFP616K fläkten?

Fettfiltren kan tvättas i diskmaskin på ett kort program med låg temperatur eller för hand med en svamp och ett icke-slipande rengöringsmedel. De måste rengöras minst en gång i månaden för att undvika brandrisk.

Hur ofta måste kolfiltret bytas?

Kolfiltret måste bytas minst var 4:e månad. Frekvensen kan variera beroende på användning och typ av matlagning. Kolfiltret är inte tvättbart.

Hur använder man fläktens olika hastigheter?

Fläkten har 3 hastigheter: hastighet 1 för mild matlagning med lock, hastighet 2 för flera rätter med lock, hastighet 3 för stora mängder utan lock. Dra ut fläktens låda för att exponera knapparna, tryck sedan på motsvarande knapp.

Vad gör jag om fläkten inte tänds?

Kontrollera först att apparaten är ansluten och att säkringen inte har löst ut. Om problemet kvarstår, kontakta en kvalificerad elektriker. Se också till att fläktens låda är tillräckligt utdragen (mer än 5 cm).

Kan LED-belysningen bytas av användaren?

Nej, LED-lampan får endast bytas av en auktoriserad tekniker. Vid funktionsfel, kontakta kundtjänst.

Vilket är det minsta avståndet mellan hällen och fläkten?

Minsta avstånd mellan hällens yta och fläktens undersida måste vara minst 65 cm.

Kan fläkten installeras ovanför en gasspis?

Ja, men respektera minimiavståndet på 65 cm och se till att rummet har tillräcklig ventilation för att undvika återflöde av gas. Utsläppet måste följa lokala regler.

Hur undviker man brandrisk med fläkten?

Rengör fettfiltren regelbundet (varje månad) och avlägsna fettavlagringar. Flambera aldrig mat under fläkten och använd inte apparaten för att evakuera farliga eller explosiva material.

Fungerar fläkten i recirkulations- eller frånluftsläge?

Fläkten kan fungera i frånluftsläge (utomhusavluftning) eller i recirkulationsläge med ett kolfilter. Recirkulationsläge kräver installation av ett kolfilter (säljs separat eller medföljer beroende på version).

Kan jag tvätta fettfiltren i diskmaskin?

Ja, fettfiltren kan tvättas i diskmaskin. Använd ett kort program med låg temperatur. Eventuell missfärgning påverkar inte prestanda.

BRUKSANVISNING LFP616K ELECTROLUX

Risiko for personskade eller kvaelning.

Filter med aktivt kol

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Varning/Försiktighet - Säkerhetsinformation, allmän information och tips, miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION 240 2. SÄKERHETSINSTRUKTIONER 243 3. INSTALLATION 244 4. PRODUKTBESKRIVNING 244 5. DAGLIG ANVÄNDNING 245 6. SKÖTSEL OCH RENGÖRING 246 7. FELSÖKNING 247 8. MILJÖSKYDD 247

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 år och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt. Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avstånd när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hällar, spisar och liknande matlagningsenheter. Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget. FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.
• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera

produkten på en säker och lämplig plats som uppfyller installationskraven.

• VARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.
• Använd inte lim för att sätta fast produkten.
• Minsta avstånd mellan hällens yta på vilken kokkärlet står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.
• Utsläpp av luft måste följa lokala föreskrifter.
• Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.
• Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).
• När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.
• Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.
• Flambera inte under produkten.
• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.
• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.
• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.
• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.
• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

VARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt. Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort all förpackning, märkning och skyddsfilm.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

VARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av behörig elektriker.
• Se till att parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen () inte finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.
• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Användning

VARNING!

Risk för skador, brännskador eller elstötar föreligger.

Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål. Ändra inte produktens specifikationer.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.

När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

VARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

VARNING!

Se säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

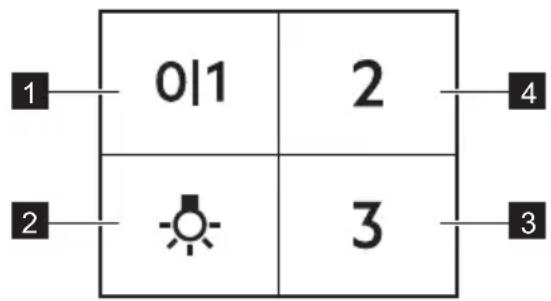

4.1 Beskrivning av kontrollpanelen

Funktion Beskrivning

1 Första hastighet Motorn växlar till första hastighetsnivån. 2 Lampa Tända och släcka lamporna. 3 Tredje hastighet Motorn växlar till tredje hastighetsnivån. Andra hastighet Motorn växlar till andra hastighetsnivån.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

011 Under uppvärmning av mat, vid tillagning under lock. 2 Vid tillagning under lock på flera kokzoner eller brännare, mild stekning. 3 Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Använda fläkten:

1. För att aktivera funktionen trycker du på 01-knappen.
2. Vid behov, ändra hastigheten genom att trycka på önskad knapp.

Kåpans belysning fungerar oberoende av andra funktioner. För att tända hallen, tryck på lampknappen. När du stänger lådan påverkas inte lampan i

Stäng av fläkten genom att trycka på 01 eller stänga huvlådan.

Kåpan kommer ihåg den senaste inställningen av fläkthastigheten när lådan stängs. Kåpan fungerar på samma fläkthastighetsnivå när lådan dras ut igen.

6. SKÖTSEL OCH RENGÖRING

6.1 Anmärkningar om rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa fuktad med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt rengöringsmedel.

Rengör fläkten

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till eldsvåda.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

Kolfilter

Tiden då kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Luta filtrets framkant något nedåt och dra sedan. Upprepa de första två stegen för alla filter.
2. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret - tillval

VARNING!

Filtret kan eller kan inte återskapas, beroende på typ. Se broschyren som medföljer filtret.

För att byta filtret:

1. Ta bort fettfiltren från maskinen. Se "Rengöring av fettfiltret" i detta kapitel.
2. Dra flikarna mot filtrets nedre del.

1. Luta framsidan av filtret nedåt lite lätt och dra sedan.
2. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

6.4 Byte av lampan

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7. FELSÖKNING

VARNING!

Se säkerhetsavsnitten.

7.1 Om Produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta påprodukten. Produktien ar inte ansluten till ström-försörningen eller den ar ansluten på fel sätt.	Kontrollera attprodukten ar korrekt ansluten till strömförsörningen.
Jag kan inte sätta påprodukten. Säkringen har gätt. Kontrollera om sökringen ar orsaken till felet. Om sökringen:gårgang på gang, talamed en kvalificerad elektriker.
Jag kan inte sätta påprodukten. Skåpsdörrarna ar inte i linje med skåpets ram.	Rikta in skåpsdörrarna.
Lampan fungerar inte. Lampan ar trasig. Byt ut lampan. Se kapitlet "Under-häll och rengöring".
Produkten absorberar inte Ångorna ordentlich.	Motorhastigheten ar inte tillräcklig for Ångorna.	Äandra motorns hastighet.

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
