Märke	Philips
Modell	HD3353
Produkttyp	Värmefläkt (fläktvärmare)
Mått (ungefär)	Cirka 20 x 15 x 25 cm (L x B x H)
Vikt (ungefär)	Cirka 1,5 kg
Strömförsörjning	Nätspänning 220-240 V, 16 A / 13 A (beroende på region)
Maximal effekt	2000 W (uppskattning)
Dubbel isolering	Ja, inget jordningsbehov
Funktioner	Kalluft (endast ventilation), varmluft (ECO - medeleffekt), mycket varm luft (full effekt)
Termostat	Justerbar för konstant temperatur, frostskyddsläge (cirka 5°C)
Indikatorlampa	Driftindikator
Säkerhetsanordning	Automatiskt övertemperaturskydd
Galler	Luftintag och luftutsläpp
Placering	Horisontellt på sina fyra fötter, 50 cm fritt utrymme på sidorna och ovanför, 120 cm framför
Sladdförvaring	Lindad runt fötterna, men måste vara helt utrullad under användning
Rengöring	Rengör utsidan med en fuktig trasa. Dammsug gallren regelbundet (minst 2 gånger per år)
Underhåll	Kontrollera och damma av gallren
Reparationsbarhet	Reparation endast av ett auktoriserat Philips servicecenter
Tillbehör	Inga tillbehör medföljer (integrerad sladd)
Användning	Komplementvärme, använd inte som primär värmekälla
Försiktighetsåtgärder	Använd inte i badrum eller nära vatten, undvik explosiva gaser, täck inte över gallren
Reservdelar	Ej specificerade, kontakta Philips kundservice

Vanliga frågor - HD3353 PHILIPS

Hur använder jag kalluftsfunktionen?

Ställ in reglaget (C) på läget ♣ (kalluft). Endast fläkten fungerar, ingen värme.

Hur ställer jag in termostaten för konstant temperatur?

Vrid termostatreglaget (D) medurs för att öka temperaturen, och moturs för att sänka. Ställ in på max först, sänk sedan tills värmen stängs av när önskad temperatur uppnås.

Vad gör jag om apparaten stängs av och inte startar igen?

Kontrollera om termostaten är i avstängt läge. Om termostaten är på max och apparaten inte startar, har övertemperaturskyddet löst ut. Koppla ur, låt svalna i 30 minuter, kontrollera luftcirkulationen, rengör gallren, och anslut sedan igen.

Kan jag använda denna apparat i badrummet?

Nej, det är farligt att kombinera vatten och el. Apparaten får inte placeras i badrum eller nära pool.

Hur rengör jag apparaten?

Stäng av och koppla ur apparaten, låt den svalna. Rengör utsidan med en fuktig trasa. Använd en dammsugare med borstmunstycke för att rengöra galler för luftintag och luftutsläpp regelbundet.

Vad är frostskyddsläget?

Frostskyddsläget motsvarar termostatens minimiinställning (cirka 5°C) för att skydda närliggande föremål, som rör, från frost.

Kan jag använda en förlängningssladd?

Ja, du kan använda en tvåledad förlängningssladd (på grund av dubbel isolering). Se till att den klarar 16A/220V eller 13A/240V och rulla ut sladden helt för att undvika överhettning.

Hur förvarar jag nätsladden?

Sladden kan lindas runt apparatens fyra fötter vid förvaring. Under användning måste den vara helt utrullad.

Vad betyder det att indikatorlampan lyser?

Indikatorlampan visar att apparaten är ansluten och i drift (i läge kalluft, varmluft eller mycket varm luft). Den lyser även om termostaten eller säkerheten har stängt av värmen.

Kan jag använda apparaten utan värme?

Ja, ställ in reglaget (C) på läget ♣ (kalluft). Endast fläkten fungerar, utan värmeelement.

BRUKSANVISNING HD3353 PHILIPS

- Ha sidan 3 utvikt när ni läser bruksanvisningen.

Suomi Sivu 31

E Lampe som lyser när apparatet er på

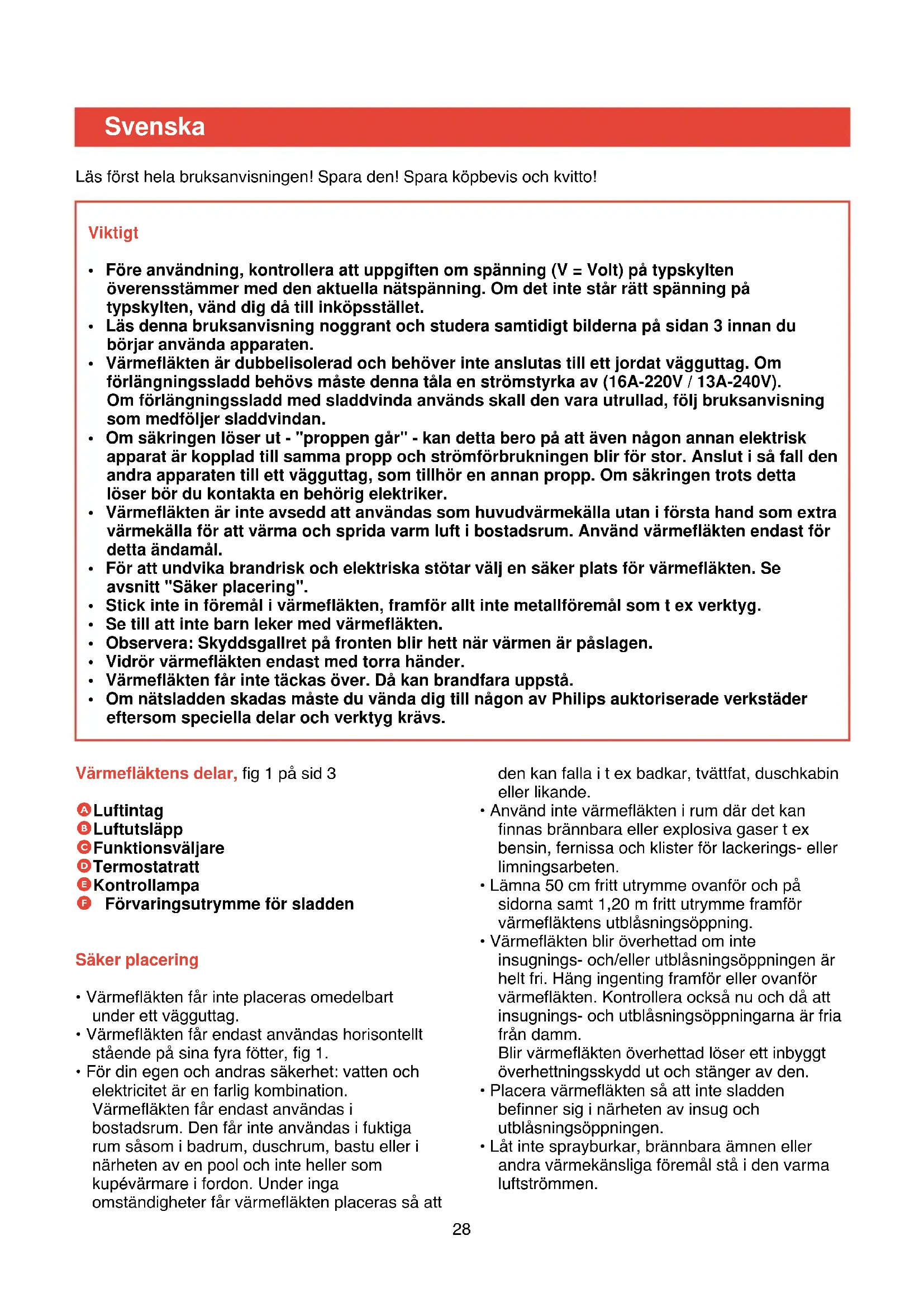

Läs först hela bruksanvisningen! Spara den! Spara köpbevis och kvitto!

Viktigt

• Före användning, kontrollera att uppgiften om spänning (V = Volt) på typskylten överensstämmer med den aktuella nätspänning. Om det inte står rätt spänning på typskylten, vänd dig då till inköpsstället.
• Läs denna bruksanvisning noggrant och studera samtidigt bilderna på sidan 3 innan du börjar använda apparaten.
• Värmefläkten är dubbelisolerad och behöver inte anslutas till ett jordat vägguttag. Om förlängningssladd behövs måste denna tåla en strömstyrka av (16A-220V / 13A-240V). Om förlängningssladd med sladdvinda används skall den vara utrullad, följ bruksanvisning som medföljer sladdvindan.
• Om säkringen löser ut - "proppen går" - kan detta bero på att även någon annan elektrisk apparat är kopplad till samma propp och strömförbrukningen blir för stor. Anslut i så fall den andra apparaten till ett vägguttag, som tillhör en annan propp. Om säkringen trots detta löser bör du kontakta en behörig elektriker.
• Värmefläkten är inte avsedd att användas som huvudvärmekälla utan i första hand som extra värmekälla för att värma och sprida varm luft i bostadsrum. Använd värmefläkten endast för detta ändamål.
• För att undvika brandrisk och elektriska stötar välj en säker plats för värmefläkten. Se avsnitt "Säker placering".
• Stick inte in föremål i värmefläkten, framför allt inte metallföremål som t ex verktyg.
• Se till att inte barn leker med värmefläkten.
• Observera: Skyddsgallret på fronten blir hett när värmen är påslagen.
• Vidrör värmefläkten endast med torra händer.
• Värmefläkten får inte täckas över. Då kan brandfara uppstå.
• Om nätsladden skadas måste du vända dig till någon av Philips auktoriserade verkstäder eftersom speciella delar och verktyg krävs.

Värmefläktens delar, fig 1 på sid 3

A Luftintag

B Luftutsläpp

© Funktionsväljare

D Termostatratt

E Kontrollampa

F Förvaringsutrymme för sladden

Säker placering

• Värmefläkten får inte placeras omedelbart under ett vägguttag.
• Värmefläkten får endast användas horisontellt stående på sina fyra fötter, fig 1.
• För din egen och andras säkerhet: vatten och elektricitet är en farlig kombination. Värmefläkten får endast användas i bostadsrum. Den får inte användas i fuktiga rum såsom i badrum, duschrum, bastu eller i närheten av en pool och inte heller som kupévärmare i fordon. Under inga omständigheter får värmefläkten placeras så att

den kan falla i t ex badkar, tvättfat, duschkabin eller likande.

• Använd inte värmefläkten i rum där det kan finnas brännbara eller explosiva gaser t ex bensin, fernissa och klister för lackerings- eller limningsarbeten.
• Lämna 50 cm fritt utrymme ovanför och på sidorna samt 1,20 m fritt utrymme framför värmefläktens utblåsningsöppning.
• Värmefläkten blir överhettad om inte insugnings- och/eller utblåsningsöppningen är helt fri. Häng ingenting framför eller ovanför värmefläkten. Kontrollera också nu och då att insugnings- och utblåsningsöppningarna är fria från damm. Blir värmefläkten överhettad löser ett inbyggt överhettningsskydd ut och stänger av den.
• Placera värmefläkten så att inte sladden befinner sig i närheten av insug och utblåsningsöppningen.

• Låt inte sprayburkar, brännbara ämnen eller andra värmekänsliga föremål stå i den varma luftströmmen.

• Ställ inte värmefläkten på matta med lång lugg.

• Använd inte värmefläkten stående upprätt på luftutsläppet (se bild).

Förvaringsutrymme för nätsladden

Överskjutande del av nätsladden kan lindas upp runt de fyra fötterna under värmefläkten. Observera att nätsladden ska vara upplindad helt när värmefläkten används.

Användning

Med funktionsväljaren (C), termostatratten (D) kan följande inställningar göras:

Funktionsväljaren (C)

O = Avstängd. Både fläkten och de två värmeelementen är avstängda.
✿ = Kalluft. Endast fläkten går, värmen är avstängd.
- = Varmluft. För gradvis uppvärmning. ECO läge (halv effekt): Fläkten och en värmeslinga är inkopplade.
● ● = Het luft. För snabb uppvärmning. Full effekt: Fläkten och två värmeslingor är inkopplade.

Termostatratten (D)

Med termostatratten kan man välja rumstemperatur, som sedan hålls konstant med små variationer.

Med funktionsväljaren i läge ● eller ●● startar fläkten automatiskt så snart temperaturen i rummet blir lägre än vad som motsvaras av termostatrattens läge och blåser varmluft med halv eller full effekt.

Så snart rumstemperaturen motsvarar inställt läge stannar fläkten och värmen stängs av.

Vrid termostatratten medurs för högre temperaturinställning eller moturs för lägre temperaturinställning.

Termostatratten kan ställas om medan fläkten är igång.

Gör så här för att finna den idealiska termostatinställningen:

• Vrid termostatratten till maximalt läge. Vrid medurs så långt det går.
• Så snart du uppnått lämplig rumstemperatur vrid termostatratten långsamt moturs tills värmefläkten stannar.

= Antifrostläge. Det här läget motsvarar termostatens minimiläge (ungefär +5°C / 41°F) och kan användas för att hålla temperaturen i värmefläktens omedelbara närhet frostfri. Ställ värmefläkten nära den plats där temperaturen måste hållas över fryspunkten till exempel nära ett rör som kan frysa.

Observera att termostatratten skall stå i sitt högsta läge när du valt kalluftläget ❖.

Kontrollampan

• Kontrollampan (E) lyser när värmefläkten är ansluten till ett eluttag och funktionsomkopplaren står i ♣, ● eller ●●.
• Kontrollampan lyser tills värmefläkten stängs av genom att funktionsväljaren (C) ställs i läge O eller om stickproppen dras ut ur vägguttaget.
• Kontrollampan lyser så länge värmefläkten är ansluten till ett eluttag och funktionsomkopplaren står i ♣, ● eller ●● även om den inställda temperaturen har uppnåtts och termostaten stängt av värmefläkten.
  Av samma skäl kommer kontrollampan att lysa även om överhettningsskyddet löst ut och värmefläkten stannat.

Överhettningsskydd

Värmefläkten är skyddad mot överhettning med ett inbyggt överhettningsskydd som löser ut och stänger av om värmeslingorna skulle bli för varma.

Gör så här om det händer:

• Kontrollera först att det inte var termostaten som stoppade värmefläkten. Vrid termostatratten till max läget.

Om inte värmefläkten startar har överhettningsskyddet löst ut.

- Dra ut stickproppen ur vägguttaget.

- Låt värmefläkten stå och kallna i 30 minuter.

- Kontrollera att värmefläkten är placerad på rätt sätt.

- Kontrollera om damm eller något annat hindrar luftströmmen. Om nödvändigt rengör skyddsgallren med dammsugare, se avsnittet "Rengöring"

- Sätt stickproppen i vägguttaget och starta värmefläkten igen.

Om överhettningsskyddet löser ut igen:

- Drag ut stickproppen ur vägguttaget.

- Lämna värmefläkten till av Philips rekommenderad serviceverkstad eller återförsäljare för kontroll.

Rengöring

- Ställ funktionsväljaren (C) i läge O avstängd.

- Dra ut stickproppen ur vägguttaget.

- Låt värmefläkten kallna.

- Värmefläktens utsida kan torkas av med en väl urvriden fuktig trasa. Se till att inget vatten kommer in i värmefläkten.

- Rengör skyddsgallren vid insugnings- och utblåsningsöppningarna med en dammsugare. Använd dammsugarens dammborste. Skyddsgallren skall vid normal användning rengöras minst två gånger om året.
