BRUKSANVISNING BM201AG1BG GORENJE

• Overflaten på en lagringsskuff kan bli varm.

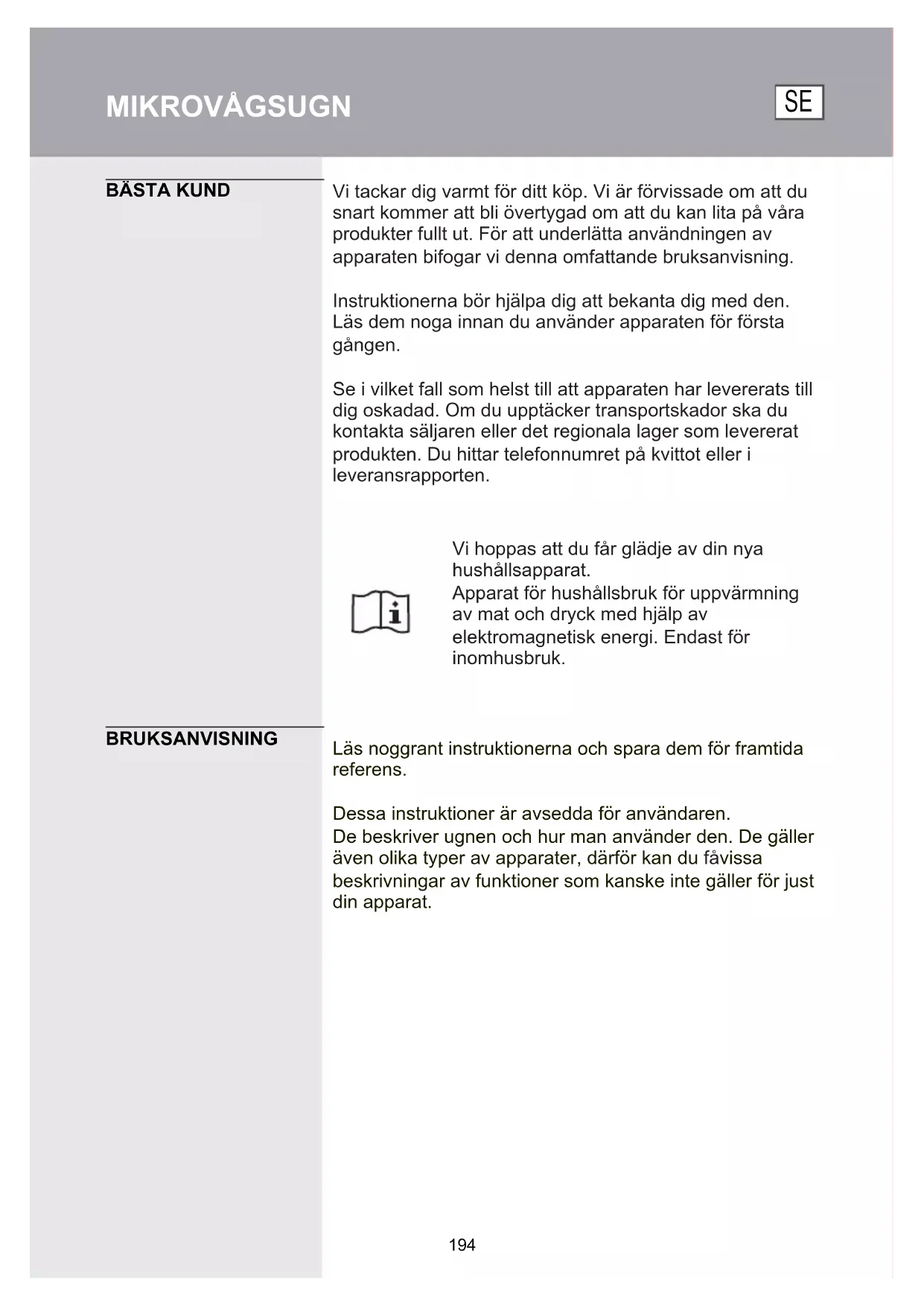

Vi tackar dig varmt för ditt köp. Vi är förvissade om att du snart kommer att bli övertygad om att du kan lita på våra produkter fullt ut. För att underlätta användningen av apparaten bifogar vi denna omfattande bruksanvisning. Instruktionerna bör hjälpa dig att bekanta dig med den. Läs dem noga innan du använder apparaten för första gången. Se i vilket fall som helst till att apparaten har levererats till dig oskadad. Om du upptäcker transportskador ska du kontakta säljaren eller det regionala lager som levererat produkten. Du hittar telefonnumret på kvittot eller i leveransrapporten. Vi hoppas att du får glädje av din nya hushållsapparat. Apparat för hushållsbruk för uppvärmning av mat och dryck med hjälp av elektromagnetisk energi. Endast för inomhusbruk. BRUKSANVISNING Läs noggrant instruktionerna och spara dem för framtida referens. Dessa instruktioner är avsedda för användaren. De beskriver ugnen och hur man använder den. De gäller även olika typer av apparater, därför kan du fåvissa beskrivningar av funktioner som kanske inte gäller för just din apparat.

1. Använd inte ugnen med luckan öppen eftersom

detta kan leda till skadlig exponering för mikrovågsenergi. Det är viktigt att inte bryta upp eller manipulera säkerhetslåsen.

2. Placera inget föremål mellan ugnens framsida

och luckan eller låt inte smuts eller rester av rengöringsmedel samlas på tätningsytor.

3. VARNING: Om luckan eller luckans tätning är

skadad får ugnen inte användas förrän den har reparerats av tekniskt kunnig person. TILLÄGG Om apparaten inte hålls ren och i gott skick kan dess yta försämras och påverka apparatens livslängd och leda till en farlig situation.

195VIKTIGA SÄKERHETSANVISNINGAR

VARNING För att minska risken för antändning, elektriska stötar, personskador eller exponering för alltför hög mikrovågsenergi när du använder apparaten ska du följa grundläggande försiktighetsåtgärder, inklusive följande:

• Läs och följ detta: ”FÖRSIKTIGHETSÅTGÄRDER

• Denna apparat kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap om denna användning sker under uppsikt av ansvarig person eller om personen har fått instruktioner om hur apparaten kan användas på ett säkert sätt och förstår riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn om de inte är äldre än 8 år och hålls under uppsikt. Barn under 8 år ska hållas borta från apparaten om de inte hålls under kontinuerlig uppsikt.

• Förvara apparaten och sladden utom räckhåll för barn under 8 år.

• Om sladden är skadad måste den bytas ut av tillverkaren, dess serviceagent eller personer med liknande kvalifikationer för att undvika fara. (För apparat med typ Y-tillbehör).

• VARNING: Se till att apparaten är avstängd innan du byter ut lampan för att undvika elektriska stötar.

• VARNING: Det är farligt för alla andra än en 196tekniskt kunnig person att utföra service- eller reparationer som innebär att ett hölje tas bort som skyddar mot exponering för mikrovågsenergi.

• VARNING: Vätskor och livsmedel får inte värmas upp i tillslutna behållare eftersom de kan explodera.

• När du värmer mat i plast- eller pappersbehållare ska du hålla ugnen under uppsikt på grund av risk för antändning.

• Använd endast redskap som är lämpliga för användning i mikrovågsugnar.

• Om rök avges ska du stänga av eller koppla ur apparaten och hålla luckan stängd för att kväva eventuella lågor.

• Mikrovågsuppvärmning av drycker kan leda till att vätska kokar över när den tas ut och därför måste försiktighet iakttas vid hantering av behållaren.

• Innehållet i nappflaskor och barnmatsburkar ska röras om eller skakas och temperaturen kontrolleras före konsumtion för att undvika brännskador.

• Oskalade råa ägg och hela hårdkokta ägg bör inte värmas upp i mikrovågsugnar eftersom de kan explodera, även sedan mikrovågsugnens uppvärmning har upphört.

• Ugnen ska rengöras regelbundet och eventuella matavlagringar avlägsnas.

• Underlåtenhet att hålla ugnen i rent skick kan leda 197till försämring av ytan och kan påverka apparatens livslängd negativt och eventuellt leda till fara.

• Använd endast den temperatursond som rekommenderas för denna ugn (gäller ugnar som är försedda med funktion för användning av en temperaturavkännande sond.)

• Mikrovågsugnen måste köras med den dekorativa luckan öppen (gäller ugnar med dekorativ lucka.)

• Denna apparat är avsedd för hushållsbruk och liknande tillämpningar, t.ex.

personalkök i butiker, på kontor och andra arbetsplatser;

av gäster på hotell, motell och andra typer av boendemiljöer;

• Mikrovågsugnen är avsedd för uppvärmning av mat och dryck. Torkning av mat eller kläder och uppvärmning av värmekuddar, tofflor, tvättsvampar, fuktiga trasor och liknande kan leda till risk för personskador, antändning eller eldsvåda.

• Metallbehållare för mat och dryck är inte tillåtna vid mikrovågsmatlagning.

• Apparaten får inte rengöras med ånga.

• Var försiktig så att du inte rubbar fotringen när du tar ut behållare ur apparaten. (För fast installerade och inbyggda apparater som används högre än 900 mm över golvet och med löstagbar fotring. Men detta gäller inte apparater med horisontell gångjärnslucka i nederkant.) 198• Mikrovågsugnen är avsedd att användas inbyggd.

• Ångrengöring får inte användas.

• Ytan på förvaringslådor kan bli varm.

• VARNING: Apparaten och dess åtkomliga delar blir varma under användning. Var försiktig så att du inte vidrör värmeelementen. Barn under 8 år ska hållas borta från apparaten om de inte hålls under kontinuerlig uppsikt.

• Under användning blir apparaten varm. Var försiktig så att du inte vidrör värmeelementen i ugnen.

• VARNING: Åtkomliga delar kan bli heta under användning. Små barn bör hållas borta.

• Apparaten får inte installeras bakom en dekorativ lucka på grund av risken för överhettning. (Detta gäller inte apparater med dekorativ lucka.)

• VARNING: När apparaten används i kombinationsläge får barn använda ugnen endast under vuxen övervakning på grund av de temperaturer som uppstår.

• Använd inte grova slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom dessa kan repa ytan, vilket kan leda till att glaset spricker. LÄS NOGA OCH BEHÅLL FÖR FRAMTIDA REFERENS 199FÖR ATT MINSKA RISKEN FÖR PERSONSKADOR – JORDNING FARA Risk för elektriska stötar Att röra vid några av de inre komponenterna kan orsaka allvarliga personskador eller dödsfall. Ta inte isär apparaten. VARNING Risk för elektriska stötar Felaktig användning av jordningen kan leda till elektriska stötar. Anslut inte till ett uttag förrän apparaten är korrekt installerad och jordad. Apparaten måste vara jordad. Vid kortslutning minskar jordningen risken för elektriska stötar genom en skyddsjordsledare för den elektriska strömmen. Denna apparat är utrustad med en jordad sladd med jordad stickpropp. Stickpropp.måste anslutas till ett uttag som är korrekt installerat och jordat. Kontakta en behörig elektriker eller tekniker om du inte helt förstått jordningsanvisningarna om du är osäker om att apparaten är ordentligt jordad. Om det är nödvändigt att använda en förlängningssladd, använd endast sladd med 3 ledare.

1. En kort nätsladd medföljer för att minska riskerna till

följd av att den trasslar in sig i eller orsakar att man snubblar över en längre sladd. 2002. Om en lång sladd eller förlängningssladd används: 1). Den märkta elektriska klassificeringen av sladden eller förlängningssladden bör vara minst lika hög som apparatens elektriska klassning. 2).Förlängningssladden måste vara jordad med 3 ledare. 3).Den långa sladden ska dras så att den inte ligger på en köksbänk- eller bordsskiva där barn kan dra i den – eller ligger så att man snubblar över den. 201RENGÖRING Var noga med att koppla bort apparaten från elnätet.

• Rengör ugnsutrymmet efter användning med en lätt fuktad trasa.

• Rengör tillbehören på vanligt sätt i vatten med diskmedel.

• Luckramen och tätningen och angränsande delar måste rengöras noggrant med en fuktig trasa när de blivit smutsiga.

• Använd inte grova slipande rengöringsmedel eller vassa metallskrapor för att rengöra ugnsluckans glas eftersom dessa kan repa ytan, vilket kan leda till att glaset spricker.

• Rengöringstips---För enklare rengöring av ugnsväggarna som tillagad mat kan vidröra: Lägg en halv citron i en skål, tillsätt 300 ml vatten och värm på 100 % mikrovågseffekt i 10 minuter. Torka ugnen ren med en mjuk, torr trasa. 202REDSKAP FÖRSIKTIGHET Risk för personskada Det är farligt för alla andra än en tekniskt kunnig person att utföra service- eller reparationer som innebär att ett hölje tas bort som skyddar mot exponering för mikrovågsenergi. Se anvisningarna under ”Material som du kan använda i mikrovågsugn eller undvika”. Det kan finnas vissa icke-metalliska redskap som inte är säkra att använda för mikrotillagning. Om du är osäker kan du testa redskapet i fråga enligt proceduren nedan. Redskapstest:

• Fyll en mikrovågssäker behållare med 250 ml kallt vatten (250 ml) tillsammans med redskapet i fråga.

• Kör på maximal effekt i 1 minut.

• Känn försiktigt på redskapet. Om redskapet är varmt ska du inte använda det för mikrovågsmatlagning.

• Överskrid inte tillagningstiden 1 minut. 203Material du kan använda i mikrovågsugn Redskap Anmärkningar Skål för bryning Följ tillverkarens instruktioner. Botten av skålen måste vara minst 5 mm ovanför fotringen till den roterande glastallriken. Felaktig användning kan leda till att fotringen går sönder. Servis Endast mikrovågssäker. Följ tillverkarens instruktioner. Använd inte spruckna eller kantstötta tallrikar. Glasburkar Ta alltid bort locket. Använd endast för att värma mat tills den bara är ljummen. De flesta glasburkar är inte värmebeständiga och kan spricka. Glaskärl Endast värmebeständigt ugnsglas. Se till att det inte finns någon metallisk kant. Använd inte spruckna eller kantstötta tallrikar. Ugnsmatlagnin gspåsar Följ tillverkarens instruktioner. Tillslut dem inte med ståltrådsclips. Gör slitsar så att ångan kan komma ut. Papperstallrikar och muggar Använd endast för kortvarig tillagning/uppvärmning. Lämna inte ugnen utan uppsikt under tillagningen. Pappershanddukar Används för att täcka mat för eftervärmning och fettabsorbering. Använd endast med övervakning för korttidstillagning. Pergamentpapper Använd som lock för att förhindra stänk eller som omslag vid ångkokning. Plast Endast mikrovågssäker. Följ tillverkarens instruktioner. Ska var märkt med ”Microwave Safe”. Vissa plastbehållare mjuknar när maten i dem blir varm. ”Kokpåsar” och tätt slutna plastpåsar ska slitsas, genomborras eller ventileras enligt förpackningens anvisningar. Plastfolie Endast mikrovågssäker. Använd för att täcka mat under tillagning för att behålla fukt. Låt inte plastfolien vidröra mat. Termometrar Endast mikrovågssäkra (kött- och konfekttermometrar). Vaxat papper Använd som lock för att förhindra stänk och behålla fukt. 204Material som ska undvikas i mikrovågsugn Redskap Anmärkningar Aluminiumtråg Kan orsaka gnistor. Överför maten till mikrovågssäkert kärl. Matkartong med metallhandtag Kan orsaka gnistor. Överför maten till mikrovågssäkert kärl. Metall- eller redskap med metallkant Metall blockerar mikrovågsenergi. Metallkant kan orsaka gnistor. Ståltrådsclips Kan orsaka gnistor och antändning i ugnen. Papperspåsar Kan orsaka antändning i ugnen. Plastskum Plastskum kan smälta eller förorena vätskan inuti när det utsätts för hög temperatur. Trä Trä torkar ut när det används i mikrovågsugnen och kan splittras eller spricka. 205Namn på ugnsdelar och tillbehör Ta upp ugnen och alla tillbehör ur kartongen och ugnsutrymmet. Ugnen levereras med följande tillbehör: Glastallrik Fotring Bruksanvisning Axeln till fotringen till den roterande glastallriken Grillställ (Kan inte användas i mikrovågsfunktion och måste placeras på glastallriken) A) Kontrollpanel D) Lucka B) Fotringens axel E) Säkerhetslåssystem C) Ugnsfönster F) Ugnsutrymme INSTALLATION AV FOTRINGEN Rengöring av ugnsutrymmet och montering av fotringen. För nya installationer ser du till att förpackningsmaterial och transporttejp har tagits bort från fotringsaxeln. Innan du använder apparaten för första gången måste du sätta glastallriken på plats korrekt. Du måste rengöra ugnsutrymmet och tillbehören.

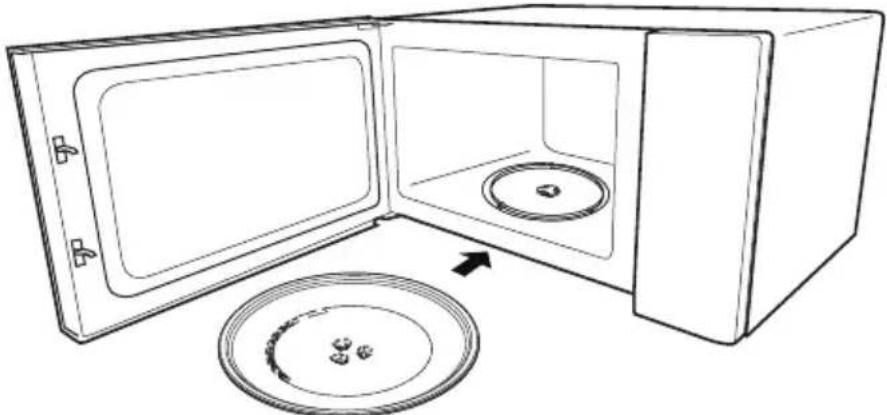

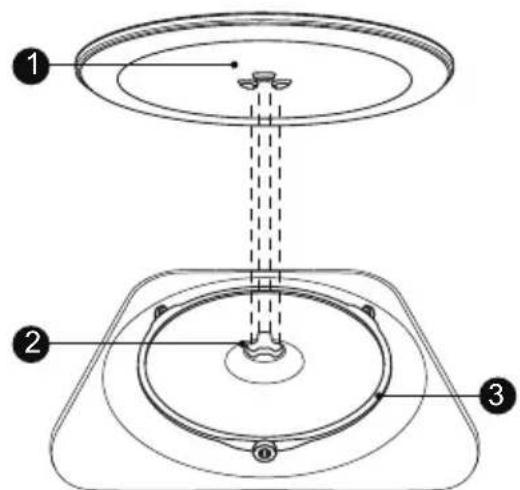

206Så här sätter du glastallriken på plats:

i fördjupningen i ugnens botten.

. Placera glastallriken på fotringen. Passa in klackarna i mitten av glastallrikens botten mellan axelns tre ekrar. Se till att glastallriken

1. Använd aldrig apparaten utan fotringen. Se till att den

är sitter fast ordentligt. Fotringen kan rotera medurs eller moturs.

2. Placera aldrig glastallriken upp och ned. Glastallriken

ska alltid kunna röra sig fritt.

3. Både glastallrik och fotring måste alltid användas

4. Mat och matbehållare placeras alltid på glastallriken

5. Fotringen ska alltid kunna löpa fritt..

6. Om glastallriken eller fotringen spricker eller går

sönder kontaktar du närmaste auktoriserade servicecenter.

1. Inställning av klocka

När mikrovågsugnen är strömsatt visar skärmen ”0:00”, summern ljuder en gång. 1). Tryck på ”Kökstimer/Klocka” två gånger för att välja klockfunktion, timsiffrorna blinkar. 2). Vrid ” ” och ställ in timsiffrorna: 0--23. 3). Tryck på ”Kökstimer/Klocka”, minutsiffrorna blinkar. 4). Vrid ” ” för att justera minutsiffrorna: 0--59. 5). Tryck på ” Kökstimer/Klocka” för att avsluta klockinställningen. . ”:” blinkar och klockslaget visas. Anm. 1). Om klockan inte är inställd skulle den inte fungera när den är strömsatt. 2). Under klockinställningen: om du inte trycker på ”Kökstimer/Klocka” inom 1 minut, går ugnen tillbaka till föregående läge automatiskt.

mikrovågsugn 1). Tryck på ” Mikrovåg ” en gång: skärmen visar ”800W”. 2). Tryck på ”Mikrovåg”upprepade gånger eller vrid ” ” för att välja effekt. 3). ”800W”, ”640W”, ”400W”,240W” , ”80W ” visas tur och ordning 4). Tryck sedan på ”Start/+30Sek./Bekräfta” för att bekräfta, 5). och vrid ” ” för att ställa in tillagningstiden från 0:05 till 95:00. 6). Tryck på ”Start/+30Sek./Bekräfta” för att börja tillagningen. Anm. Stegen för justeringstiden är följande: 0---1 min : 5 sekunder 1---5 min : 10 sekunder 5---10 min : 30 sekunder 10---30 min : 1 minut 30---95 min : 5 minuter Lägen Manöverpanel watt Effekt, procent

209Grillning 1). Tryck på ”Grill” så visas ”G”. 2). Vrid ” ” för att ställa in tillagningstiden. Maximal tid är ”95:00” . 3). Tryck på ” Start/+30Sek./Bekräfta ” för att börja tillagningen. Anm. När halva tiden har gått ljuder summern för att påminna dig om att vända maten. Om du inget gör fortsätter ugnen att gå. 4.Kombinerad matlagning 1). Tryck på ”Kombi” så visas ”C-1”. 2). Vrid ” ” till eller tryck på ”Combi.” upprepade gånger för att ställa in effektnivån,”C-1” och ”C-2” visas i tur och ordning. 3). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 4). Vrid ” ” för att ställa in tillagningstiden. Maxtid är ”95:00” . 5). Tryck på ”Start/+30Sek./Bekräfta” för att börja tillagningen. 5.Kökstimer 1). Tryck på ”Kökstimer/Klocka” en gång: skärmen visar 00:00. 2). Vrid ” ” för att ange rätt tid. (Maximal tillagningstid är 95 minuter.) 3). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta inställningen. 4). När tiden har gått ljuder summern 5 gånger. Anm. När kökstimern går kan inga program ställas in. 6.Tina upp efter vikt 1). Tryck på ”Upptining” en gång så visas ”dEF1”. 2). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 3). Tryck på ”Upptining” upprepade gånger eller vrid ” ” för att välja upptiningsmenyn:, ”d01”,”d02”,”d03”,”d04” visas i tur och ordning. 4). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta menyn. 5). Vrid ” ” för att ange matens vikt. 6). Tryck på ”Start/+30Sek./Bekräfta” för att börja tillagningen. Meny d01 Fryst bröd d02 Fryst kött d03 Fryst grönsak d04 Fryst pizza Vikt 100 g-1000 g 100 g-2000 g 100 g-1000 g 100 g-600 g 7.Tina upp med tid 1). Tryck på ”Upptining” två gånger så visar ugnen ”dEF2”.

2102). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 3). Vrid ” ” för att ställa in upptiningstiden. Maxtid är ”95:00” . 4). Tryck på 2Start/+30Sek./Bekräfta” för att börja tillagningen. 8.Flersektionstillagning Högst 2 sektioner kan ställas in för tillagning. Vid flersektionstillagning – om en sektion ska tinas – ska upptining placeras i den första sektionen. Kökstimer och Auto Meny kan inte användas under flersektionstillagning.. Varje tryck på ”Start /+30Sek./Confirm” ökar tiden med 30 sekunder (förutom vid viktupptining). Exempel: Om du vill tina upp 500 g på d01 och sedan laga mat med 80 % mikrovågseffekt i 7 minuter använder du den på följande sätt: 1). Tryck på ”Upptining” en gång så visar ugnen ”dEF1”. 2). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 3). Vrid ” ” för att trycka på ”Upptining” för att välja menyn för upptining tills ”d01” visas. 4). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 5). Vrid ” ” för att ställa in tina vikten på 500 g. 6). Tryck på ”Mikrovågsugn” två gånger så visar ugnen ”640W”. 7). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 8). Vrid ” ” eller ställ in upptiningstiden på 7 minuter. 9). Tryck på ”Start/+30Sek./Bekräfta” för att börja tillagningen. 9.Snabbstart 1). I väntläge trycker du på ”Start/+30Sek./Bekräfta” för att starta 30 sekunders tillagning med 100 % effekt direkt; varje extra tryck ökar 30 sekunder i tillagningstid upp till 95 minuter. 2). I väntläge vrider du ” ” åt vänster för att ställa in tillagningstiden 95 minuter med 100 % mikrovågseffekt, eller vrid ” ” åt höger för att ställa in tillagningstiden till 5 sekunder med 100 % effekt. Vrid ” ” för att ställa in tillagningstiden och tryck sedan på ”Start/+30Sek./ Bekräfta” för att börja tillagningen. Anm. I lägena mikrovåg, grill, kombinationstillagning, tidsupptining eller flersteg ökar varje tryck på ”Start/+30Sek./Bekräfta” tillagningstiden med 30 sekunder. 10.Barnlås Barn Lås: I väntläge håller du ned knappen ”Kökstimer/klocka” och trycker på”Automeny” inom 3 sekunder.Summern bekräftar barnlåsläget. Tänder och visar klockslag (om tidsinställing gjorts) eller

211Låsa upp: I låsläge håller du ned knappen ”Kökstimer/Klocka” och trycker på ”Automeny” inom 3 sekunder, summern ljuder och bekräftar upplåsningen. 11.Frågefunktion 1). I lägena mikrovågsugn, grill och kombinationstillagning trycker du på ”Mikrovåg” så visas effektläget i 3 sekunder. Efter 3 sekunder går ugnen tillbaka till det tidigare läget. 2). I tillagningsläget trycker du på ”Kökstimer/Klocka” för se tiden; denna visas i 3 sekunder. 12.ECO-funktion Så här går du in i ECO-läge: I väntläge trycker du på ”Pausa/stoppa” en gång för att gå in i ECO-läget. Skärmen släcks. Avbryta ECO-läget: I ECO-läge trycker du på valfri tangent eller vrider ” ” eller öppnar ugnsluckan för att lämna ECO-läget. 13.Tyst läge Aktivera tyst läge: I väntläge trycker du på och håller ned ”Kökstimer/Klocka” i 3 sekunder. En ljudsignal anger att ugnen går in i tyst läge. När du trycker på knapparna hörs inget ljud. Inaktivera tyst läge: I tyst läge håller du ned ”Kökstimer/Klocka” i 3 sekunder. En lång ljudsignal hörs och ugnen lämnar tyst läge. 14.Aquacleanfunktion Så här går du in i Aquaclean-läget: I väntläge trycker du på och håller ”Mikrovågsugn” i 3 sekunder. En lång ljudsignal bekräftar att ugnen går in i Aquaclean-läge. Sätt in 200 ml vatten i ugnen och tryck sedan på ”Start/+30Sek./Bekräfta” för att starta Aquaclean- funktionen med 800 W effektnivå under 5 minuter som inte kan ändras. 15.Automeny 1). I väntläge trycker du på ”Automeny” en gång: ”A1” visas. 2). Tryck på ”Automeny” upprepade gånger eller vrid ” ” för att välja menyn. A1 till A15 finns tillgängliga. 3). Tryck på ”Start/+30Sek./Bekräfta” för att bekräfta. 4). Vrid ” ” för att ställa in vikten. 5). Tryck på ”Start/+30Sek./Bekräfta” för att börja tillagningen.

Värm upp tallriken igen 200 g 200 g 400 g 400 g 600 g 600 g

Pasta 50 g (med kallt vatten 450 g) 50 g 100 g (med kallt vatten 800 g) 100 g A10 Potatis 200 g 200 g 400 g 400 g 600 g 600 g A11 Fisk 250 g 250 g 350 g 350 g 450 g 450 g A12 Värma soppa 200 ml

214Installationsanvisningar Installation och anslutning

Denna apparat är avsedd endast för hushållsbruk.

Denna ugn är avsedd endast för inbyggnad. Den är inte avsedd för köksbänk eller användning i ett skåp.

Följ de särskilda installationsanvisningarna.

Apparaten kan installeras i ett 60 cm brett väggmonterat skåp.

Apparaten är försedd med en stickpropp och får anslutas endast till ett korrekt installerat jordat uttag.

Nätspänningen måste motsvara den spänning som anges på märkskylten.

Uttaget måste installeras av behörig elektriker. och anslutningssladden får bytas ut endast av behörig elektriker. Om stickproppen inte längre är åtkomlig efter installationen måste det finnas en allpolig frånkopplingsanordning på installationssidan med ett kontaktgap på minst 3 mm.

Adaptrar, kopplingslister och förlängningssladdar får inte användas. Överbelastning kan leda till risk för antändning. Den åtkomliga ytan kan bli varm under drift. 215Läs bruksanvisningen noggrant före installationen Observera Elanslutning Ugnen är försedd med en stickpropp och får anslutas endast till ett korrekt installerat jordat uttag. I enlighet med gällande föreskrifter får vägguttaget och anslutningssladden installeras/bytas ut endast av behörig elektriker. Om stickproppen inte längre är åtkomlig efter installationen måste det finnas en allpolig frånkopplingsanordning på installationssidan med ett kontaktgap på minst 3 mm. Miniminstallationshöjd: 85 cm Det fastmonterade skåpet får inte ha någon vägg bakom apparaten. Ett mellanrum måste finnas mellan väggen och enhetens botten ovanför. Specifikt mellanrumsmått framgår av ritningarna. Miniminstallationshöjd: 85 cm Täck inte över ventilationsöppningar och hål. Anm. Fäll inte in eller vik sladden Skruv A Skruv B Fästplatta

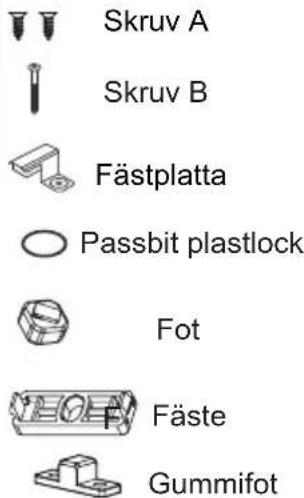

216A. Inbyggda möbler För skåp med en höjden 370 mm Anm. Fästplattan och den nedre skåpmallen behövs vid installation i båda installationerna.

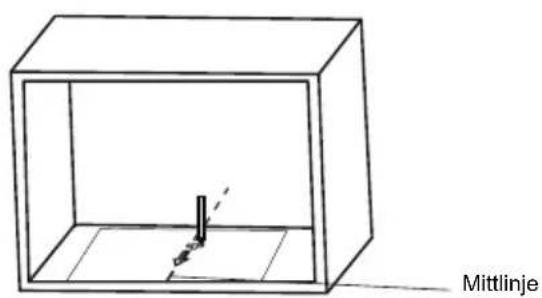

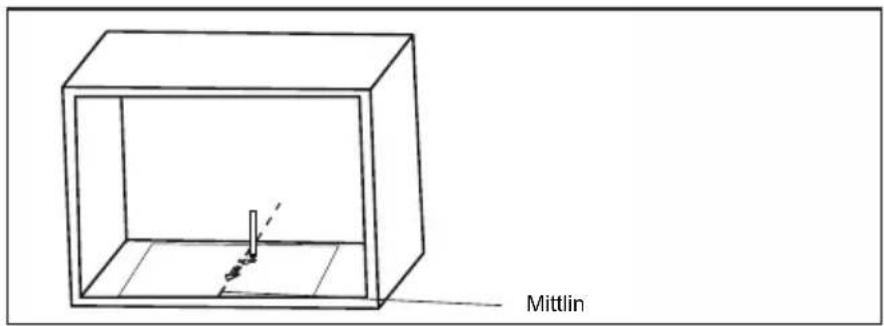

0+2 217B.Förbered skåpet

och lägg mallen på skåpets nedre plan.

2. Gör märken på skåpets nedre plan enligt

markeringarna ”a” i mallen

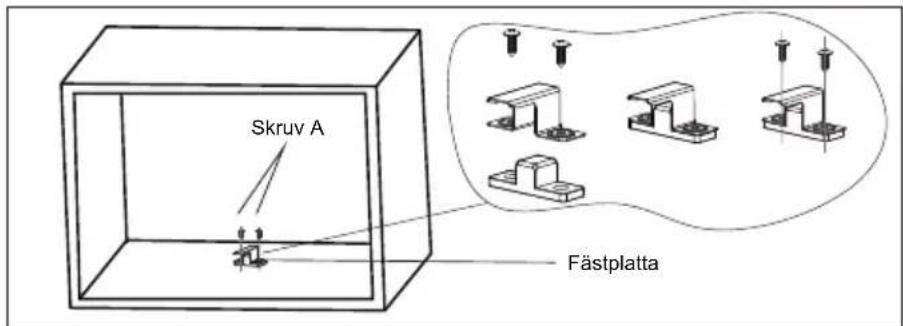

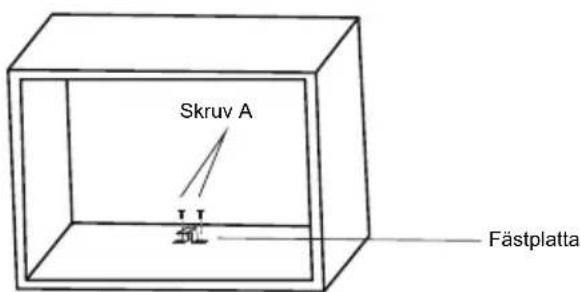

3. Ta bort den nedre skåpmallen och fäst fästplattan

med skruv A. Mittlinje Skruv A Fästplatta

Hoppa över det här steget om skåpdjupet ligger inom intervallet 300 340 mm.C.Installera ugnen

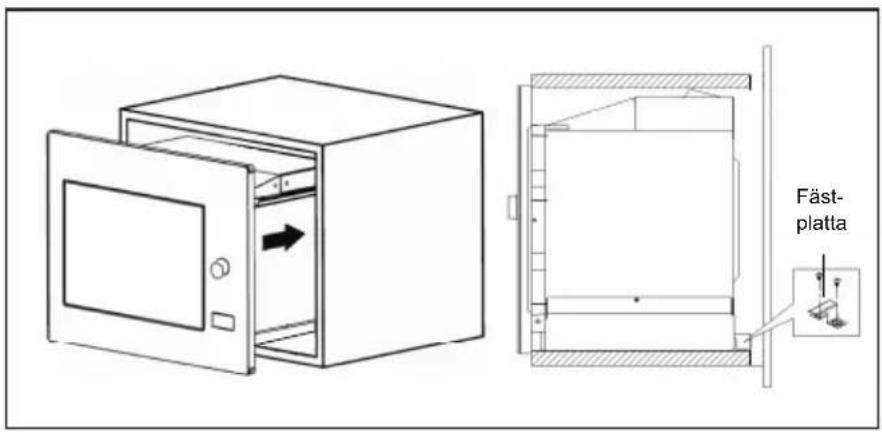

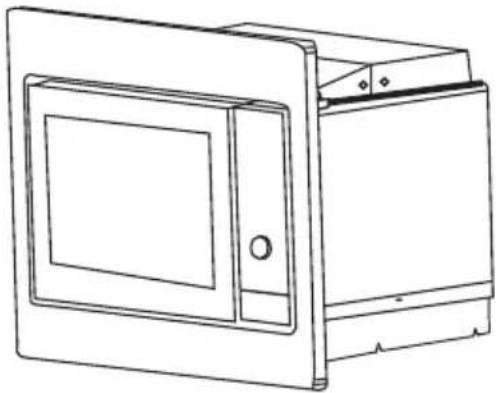

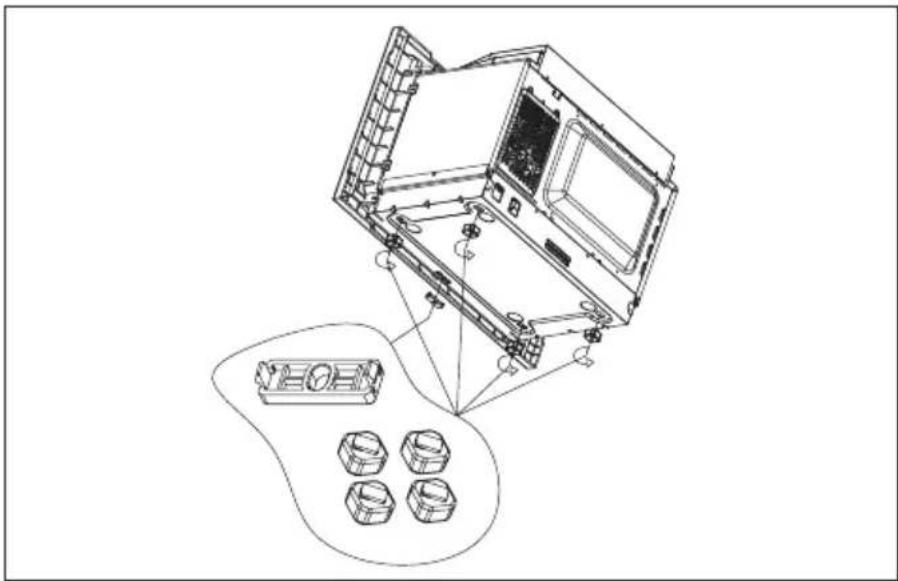

4. Installera ugnen i skåpet

Se till att ugnens baksida är låst med ev. fästplatta.

Fäll inte in eller vik sladden.

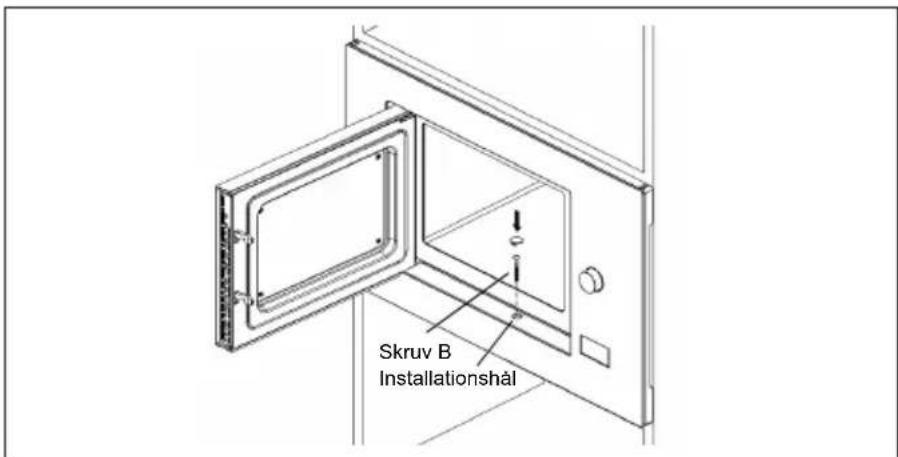

5. Öppna dörren, fäst ugnen i skåpet med skruv B,

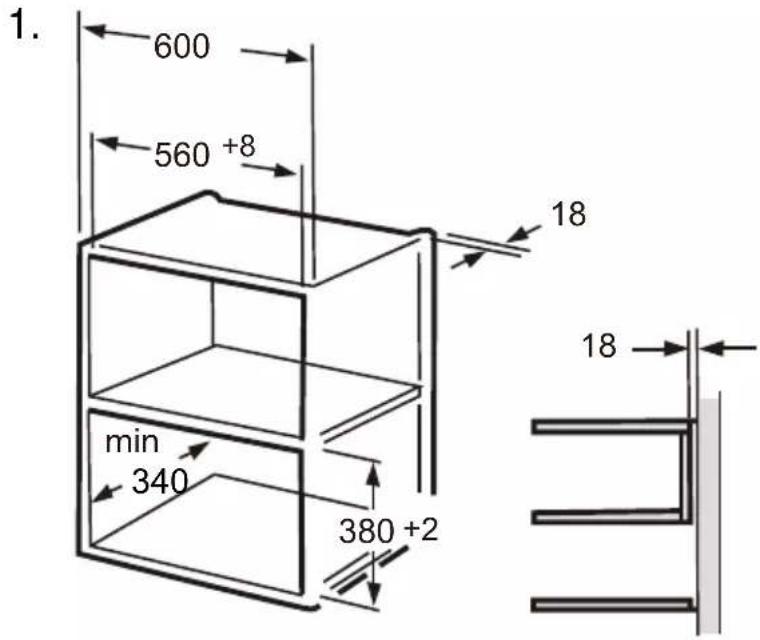

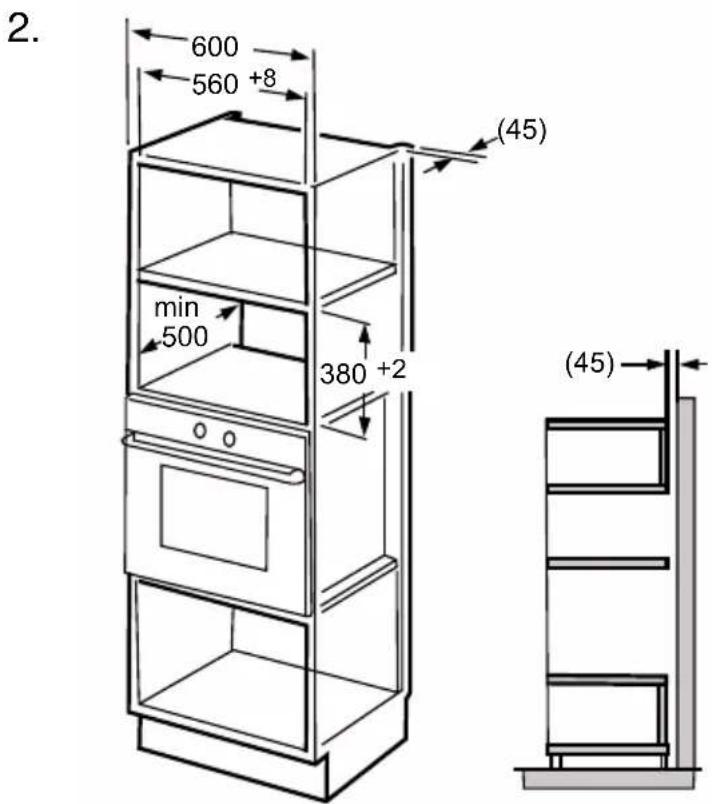

vid installationshålet. Fäst sedan passbitens plastlock på installationshålet. Fäst- platta Skruv B Installationshål 219A. Inbyggda möbler För skåp med en höjd av 380 mm Anm. Fästplattan och den nedre skåpmallen behövs vid installation i båda installationerna.

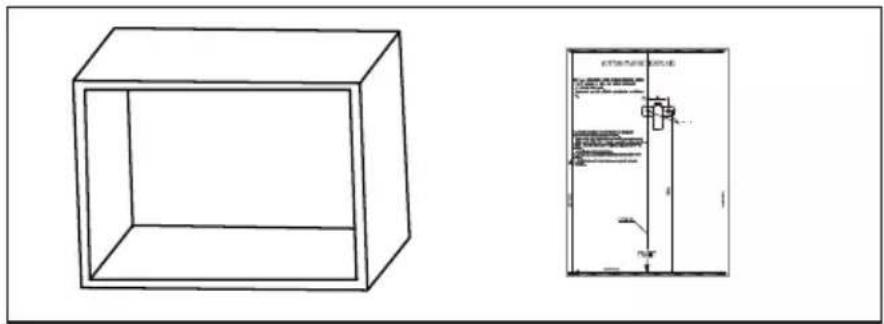

220B.Förbered skåpet

och lägg mallen på skåpets nedre plan.

2. Gör märken på skåpets nedre plan enligt

markeringarna ”a” i mallen

3. Ta bort den nedre skåpmallen och fäst fästplattan

Hoppa över det här steget om skåpdjupet ligger inom intervallet 300-340 mm.C.Installera ugnen

4. Installera ugnen i skåpet

Se till att ugnens baksida är låst med ev. fästplatta.

Fäll inte in eller vik sladden.

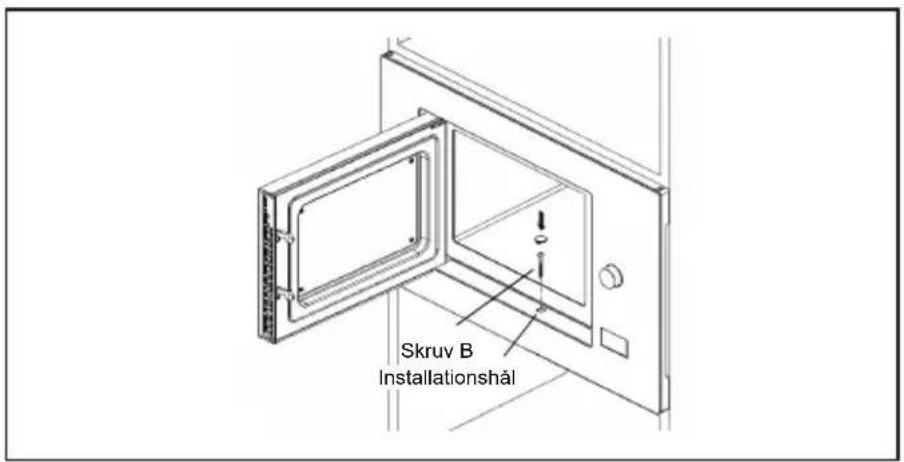

5. Öppna dörren, fäst ugnen i skåpet med skruv B,

vid installationshålet. Fäst sedan passbitens plastlock på installationshålet.

Skruv B Installationshål 222Specifikationer Modell: ............................................... BM201AG1BG Märkspänning: ................................... 230 V ~ 50 Hz Nominell ingångseffekt (mikrovågsugn): ...... 1250 W Nominell uteffekt (mikrovågsugn): ................ 800 W Nominell ingångseffekt (grill): ....................... 1000 W 223Felsökning Normal Mikrovågsugnen stör TV-mottagning Radio- och TV-mottagningen kan störas vid mikrovågsugnens drift. Det liknar störningen från små elektriska apparater, som mixer, dammsugare och elektrisk fläkt. Detta är normalt. Svag ugnsbelysning Vid lågeffektstillagning kan ugnslampan bli svag. Detta är normalt. Ånga ackumuleras på dörren, varm luft ur ventiler Vid matlagning kan ånga tränga ut ur maten. Det mesta kommer från ventilerna. Men en del kan ansamlas på en sval plats som ugnsluckan. Detta är normalt. Ugnen startade av misstag utan mat i. Det är förbjudet att köra enheten utan mat i. Det är mycket farligt. Problem Möjlig orsak Åtgärd Ugnen går inte att starta. (1) Sladden är inte ordentligt ansluten. Dra ut den. Anslut sedan igen efter 10 sekunder. (2) Säkring eller brytare fungerar. Byt ut säkringen eller återställningsbrytare (reparerad av behörig personal i vårt företag) (3) Problem med vägguttaget. Testa med andra elektriska apparater. Ugnen värms inte upp. (4) Luckan är inte riktigt stängd. Stäng luckan ordentligt. Enligt WEEE-direktivet (Waste of Electrical and Electronic Equipment) ska uttjänta elektriska och elektroniska produkter samlas in och behandlas. Om du någon gång i framtiden behöver kassera denna produkt ska du INTE kasta denna produkt tillsammans med hushållsavfall. Lämna denna produkt till elåtervinning.
