BRUKSANVISNING LB427CPD MBM

Automatisk start aktiv

KAP 8 AVFALLSHANTERING ............................................................................................. 15 KAP 9 MILJÖ ....................................................................................................................... 15 Tillverkaren förbehåller sig, i enlighet med gällande lagar, rätten till detta dokument och förbjuder alla former av återgivning och spridning utan skriftligt tillstånd. Tillverkaren förbehåller sig rätten att utföra eventuella ändringar för att utföra de förbättringar som anses nödvändiga utan att meddela detta på förhand. 442467 LCD2 REV04 05-11-2020 U SEINSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 2 av 16

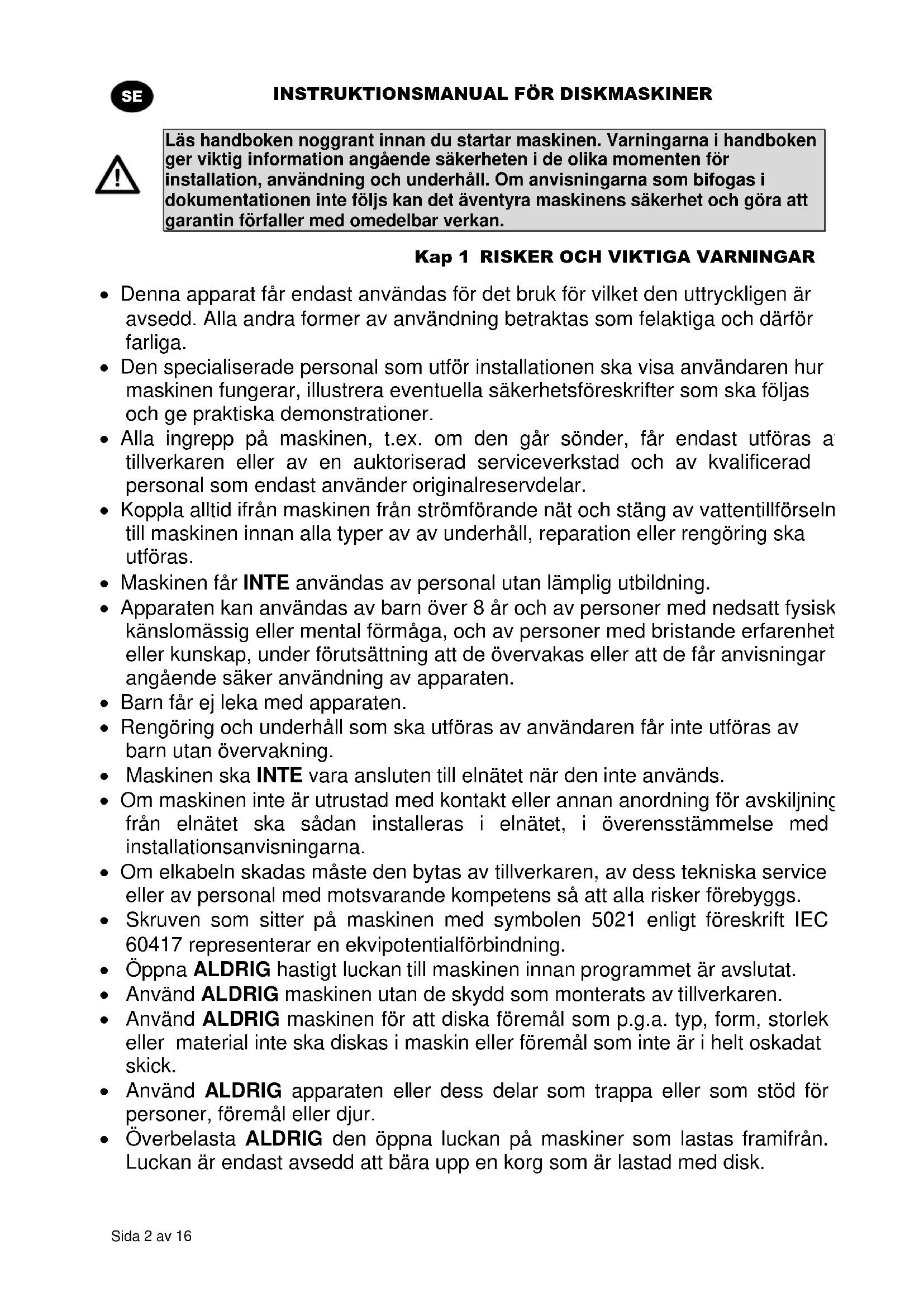

Läs handboken noggrant innan du startar maskinen. Varningarna i handboken ger viktig information angående säkerheten i de olika momenten för installation, användning och underhåll. Om anvisningarna som bifogas i dokumentationen inte följs kan det äventyra maskinens säkerhet och göra att garantin förfaller med omedelbar verkan. Kap 1 RISKER OCH VIKTIGA VARNINGAR Denna apparat får endast användas för det bruk för vilket den uttryckligen är avsedd. Alla andra former av användning betraktas som felaktiga och därför farliga. Den specialiserade personal som utför installationen ska visa användaren hur maskinen fungerar, illustrera eventuella säkerhetsföreskrifter som ska följas och ge praktiska demonstrationer. Alla ingrepp på maskinen, t.ex. om den går sönder, får endast utföras av tillverkaren eller av en auktoriserad serviceverkstad och av kvalificerad personal som endast använder originalreservdelar. Koppla alltid ifrån maskinen från strömförande nät och stäng av vattentillförseln till maskinen innan alla typer av av underhåll, reparation eller rengöring ska utföras. Maskinen får INTE användas av personal utan lämplig utbildning. Apparaten kan användas av barn över 8 år och av personer med nedsatt fysisk, känslomässig eller mental förmåga, och av personer med bristande erfarenhet eller kunskap, under förutsättning att de övervakas eller att de får anvisningar angående säker användning av apparaten. Barn får ej leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan övervakning. Maskinen ska INTE vara ansluten till elnätet när den inte används. Om maskinen inte är utrustad med kontakt eller annan anordning för avskiljning från elnätet ska sådan installeras i elnätet, i överensstämmelse med installationsanvisningarna. Om elkabeln skadas måste den bytas av tillverkaren, av dess tekniska service eller av personal med motsvarande kompetens så att alla risker förebyggs. Skruven som sitter på maskinen med symbolen 5021 enligt föreskrift IEC 60417 representerar en ekvipotentialförbindning. Öppna ALDRIG hastigt luckan till maskinen innan programmet är avslutat. Använd ALDRIG maskinen utan de skydd som monterats av tillverkaren. Använd ALDRIG maskinen för att diska föremål som p.g.a. typ, form, storlek eller material inte ska diskas i maskin eller föremål som inte är i helt oskadat skick. Använd ALDRIG apparaten eller dess delar som trappa eller som stöd för personer, föremål eller djur. Överbelasta ALDRIG den öppna luckan på maskiner som lastas framifrån. Luckan är endast avsedd att bära upp en korg som är lastad med disk.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 3 av 16

Stoppa ALDRIG ned oskyddade händer i diskvattnet. Vänd ALDRIG maskinen upp och ned efter att den har installerats. Om du märker att maskinen inte fungerar som den ska eller läcker vätska: skilj omedelbart maskinen från strömförande nät och stäng av vattentillförseln. Placera inte diskmaskinen nära värmekällor över 50 °C. Utsätt ALDRIG diskmaskinen för väder och vind (regn, sol, osv). Diskmaskinen ska inte installeras utomhus såvida platsen inte är skyddad på lämpligt sätt. Starta aldrig ett diskprogram utan att bräddavloppet är monterat, om maskinen har ett sådant. Placera aldrig magnetiska föremål i närheten av maskinen. Använd inte maskinens ovansida som avlastningsyta. Det åligger installatören att kontrollera att jordkopplingen är effektiv. Efter slutbesiktning ska installatören utfärda ett skriftligt intyg om att installationen har utförts korrekt och att maskinen har testats enligt gällande regler. Ändra ALDRIG maskinens placering och förändra inte maskinens olika delar, eftersom sådana ingrepp kan äventyra maskinens säkerhet. Bullertrycknivå enligt EN ISO 4871 o LpA Max = 55 dB Kpa=2,5 dB för versioner av diskmaskin under bänk o LpA Max = 65 dB Kpa=2,5 dB för versioner av huvdiskmaskin o LpA Max = 76 dB Kpa=1,5 dB för versioner av grovdiskmaskin Maximal temperatur på vattenledningens vatten 50 °C Maximalt tryck på vattenledningens vatten 4 bar (400 kPa) Apparaten är framtagen för att anslutas permanent till vattenledningen Apparaten får inte rengöras med vattenstråle eller ånga. Maximal avloppshöjd o Mot golvet på versioner med bräddavlopp o Maximal höjd 1 m på versioner med avloppspump

1.1 Normala användningsvillkor

Omgivningstemperatur : 40 °C max /4 °C min (medel 30 °C) Höjd över havet : Max 2000 meter Relativ fuktighet : Max 30 % vid 40 °C / max 90 % vid 20 °CINSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 4 av 16

Kap 2 FÖRORD Varningar: Förvara hela dokumentationen noggrant i närheten av maskinen och överlämna den till teknikerna och personalen som ska använda maskinen. Förvara dokumentationen på en säker plats tillsammans med eventuella kopior för frekvent konsultation Användaren måste läsa igenom och förstå denna manual innan någon form av ingrepp eller arbete görs på maskinen. Maskinen har tillverkats för att användas som diskmaskin för professionellt bruk och därför ska installation, användning och underhåll överlåtas till utbildad personal som följer tillverkarens anvisningar. Garanti: Tillverkaren avsäger sig allt ansvar för eventuella skador på föremål och personer som uppstår på grund av att instruktionerna inte följs eller på grund av ett felaktigt bruk av maskinen. Om anvisningarna i den bifogade dokumentationen inte följs kan det leda till skador på maskinen och till att garantin upphör att gälla med omedelbar verkan. Installationer och reparationer som utförs av icke auktoriserade tekniker eller användning av icke original reservdelar leder till att garantin upphör att gälla med omedelbar verkan. Förvaring : Transport och förvaring: mellan -10 °C och 55 °C med toppvärden på upp till 70 °C (i högst 24 timmar) Kap 3 INSTALLATION En korrekt installation är grundläggande för att maskinen ska fungera väl. En del av den information som behövs för att installera maskinen framgår av den märkplåt som sitter på maskinens högra sida samt i kopia på omslaget till denna manual.

Installationen får endast göras av behöriga och auktoriserade tekniker.

Kontrollera att emballaget är helt och notera eventuella fel på följesedeln. Ta av emballaget och kontrollera att diskmaskinen är hel. Meddela omedelbart återförsäljaren och transportören via fax eller rekommenderat brev med mottagningsbevis om maskinen är skadad. Om skadorna är så allvarliga att maskinens säkerhet äventyras ska den inte installeras och/eller användas innan en kvalificerad tekniker har kontrollerat den.

Lämna inte emballagedelarna (plastpåsar, polystyren, spikar och dylikt) inom räckhåll för barn eller husdjur, eftersom de kan utgöra fara.

Kontrollera att det på installationsplatsen inte finns föremål eller material som kan skadas av den vattenånga som kan komma från maskinen när den är i funktion, eller att dessa är ordentligt skyddade. Innan diskmaskinen ställs på plats, iordningställ strömförsörjnings-, vattenmatnings- och tömningssystemen i lokalen där maskinen ska stå. Vid maskininbyggnad mot oisolerad enkelvägg ska du lämna ett utrymme om minst 10 mm mellan väggen på maskinen och de omkringliggande ytorna. Golvet eller utrymmet där diskmaskinen ska byggas in måste vara dimensionerat med hänsyn tagen till diskmaskinens totala vikt. För stabilitetens skull ska maskinen installeras och nivåjusteras på de fyra stödfötterna.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 5 av 16

Denna maskin är endast avsedd för fast anslutning. Annan typ av installation måste först diskuteras med och godkännas av tillverkaren. Avlägsna skyddsfilmen från höljet innan diskmaskinen börjar användas.

Det måste finnas en allpolig huvudströmbrytare som avbryter alla kontakter inklusive nolledaren, med ett avstånd mellan de öppna kontakterna på minst 3 mm och med termomagnetisk jordfelsbrytare eller anslutning till säkringar, som ska dimensioneras eller kalibreras i enlighet med den effekt som anges på maskinens märkplåt. Huvudströmbrytaren ska finnas på elledningen vid installationsplatsen och ska endast användas för en maskin åt gången. Nätspänningen och nätfrekvensen måste överensstämma med uppgifterna på märkplåten. Det ska också finnas ett väl fungerande jordningssystem som uppfyller kraven i gällande normer för att trygga personalens och maskinens säkerhet. Denna apparat överensstämmer med certifieringen EN/IEC 61000-3-11 om systemimpedansen Z sys är mindre än, eller lika med Z max vid kopplingspunkten mellan det lokala elsystemet och elnätet. Det är installatörens ansvar, eller användarens av apparaten, att tillse att apparaten endast är ansluten till ett elnät där impedansen Z sys är mindre än, eller lika med Z max

max Grovdiskmaskin 0,21 Ω Huvdiskmaskin 0,24 Ω Diskmaskin under bänk 0,41 Ω

Strömförsörjningskabeln, endast av typ H07RN-F med rörlig strömbelastningsförmåga vid 60 °C omgivningstemperatur på ledaren: Trefasmaskin o -5x2,5 mm^2 upp till 20 A o -5x4 mm^2 upp till 30 A o -5x6 mm^2 upp till 38 A o -5x10 mm^2 upp till 54 A Enfasmaskiner o -3x1,5 mm^2 upp till 16 A o -3x2,5 mm^2 upp till 25 A Strömkabeln får inte sträckas eller klämmas under normal drift eller normalt underhållsingrepp. Apparaten ska dessutom inkluderas i en ekvipotentialförbindning vars koppling ska utföras med hjälp av den skruv som är märkt med symbolen 5021 enligt föreskrift IEC 60417. Ekvipotentialförbindningens tvärsnitt ska vara 10 mm². Följ anvisningarna om plus- och minuspol i elschemat. Se det bifogade kopplingsschemat för mer information.

Det är förbjudet att använda grenkontakter, adaptrar, kablar av felaktig typ eller felaktigt snitt eller förlängningssladdar som inte uppfyller kraven i gällande normer för elektriska anslutningar.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 6 av 16

Maskinen ska anslutas till vattenledningsnätet med en slang. Mellan vattenledningsnätet och maskinens magnetventil ska det finnas en av/påventil. Av/påventilen ska vara placerad i maskinens närhet. Vattentillförsel, vattentemperatur och vattentryck måste överensstämma med uppgifterna på maskinens märkplatta. Se dessutom till att vattenledningens matning inte understiger 20 l/min Om vattnets hårdhetsgrad överskrider 14 °F (8 °dH) rekommenderar vi att maskinen förses med en intern vattenavhärdare. Om vattnets hårdhetsgrad överskrider 35 °F (19,5 °dH) ska en extern vattenavhärdare installeras före magnetventilen. För maskiner som inte är utrustade med vattenavhärdare: om vattnets hårdhetsgrad överskrider 14 °F (8 °dH) ska en extern vattenavhärdare installeras före magnetventilen. Om koncentrationen restmineraler med stor ledningsförmåga är mycket hög i vattnet rekommenderar vi att ett system för avmineralisering installeras. Maskiner som ska användas med avsaltat vatten, eller med hög halt av natriumklorid, ska beställas specifikt, eftersom de kräver specialmaterial i sin konstruktion. Maskiner som har värmeåtervinningsrör av koppar ska inte matas med avmineraliserat vatten. För dessa maskiner ska man använda versioner med rörsystem av rostfritt stål

3.5 Anslutning till avloppet

Avloppet ska bestå av en öppen avloppsbrunn med vattenlås i lämplig storlek i förhållande till kapaciteten hos den tömningsslang som levereras tillsammans med maskinen. Slangen ska nå fram till brunnen utan att sträckas, dras, vikas, klämmas eller forceras på något sätt. Eftersom maskinen töms med hjälp av tyngdkraften är det viktigt att avloppet befinner sig på lägre nivå än maskinens underrede.

Med tömningspump (kan levereras på begäran) Om avloppet inte befinner sig på lägre nivå än maskinens underrede är det möjligt att använda den maskinversion som är utrustad med en tömningspump (kan levereras på begäran). I detta fall är maxhöjden på avloppet 1 meter. Kontrollera alltid att avloppet fungerar korrekt och att det inte är tilltäppt. Alla andra lösningar måste först diskuteras med och godkännas av tillverkaren.

3.6 Glansmedel och diskmedel

Glansmedel och diskmedel doseras via de doseringsanordningar som finns som standard på vissa maskinmodeller. Doseringen fastställs av installatören på grundval av vattnets hårdhet och installatören kalibrerar även doseringsanordningarna. Innan kalibreringen görs, fyll doseringsanordningarnas matarslangar med vatten och glans- respektive diskmedel. Kalibreringen görs med hjälp av motsvarande regleringsskruvar eller direkt på kontrollpanelen på maskiner med kontrollpanel. Vätskenivån i doseringsbehållaren för diskmedel ska alltid vara tillräcklig för att diskmedlet ska kunna hämtas upp. Behållaren får aldrig tömmas helt eller fyllas på med frätande eller orena produkter. Använd ALDRIG diskmedel med KLOR eller NATRIUMHYPOKLORIT. Vi rekommenderar att en automatisk doseringsanordning för diskmedel installeras.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 7 av 16

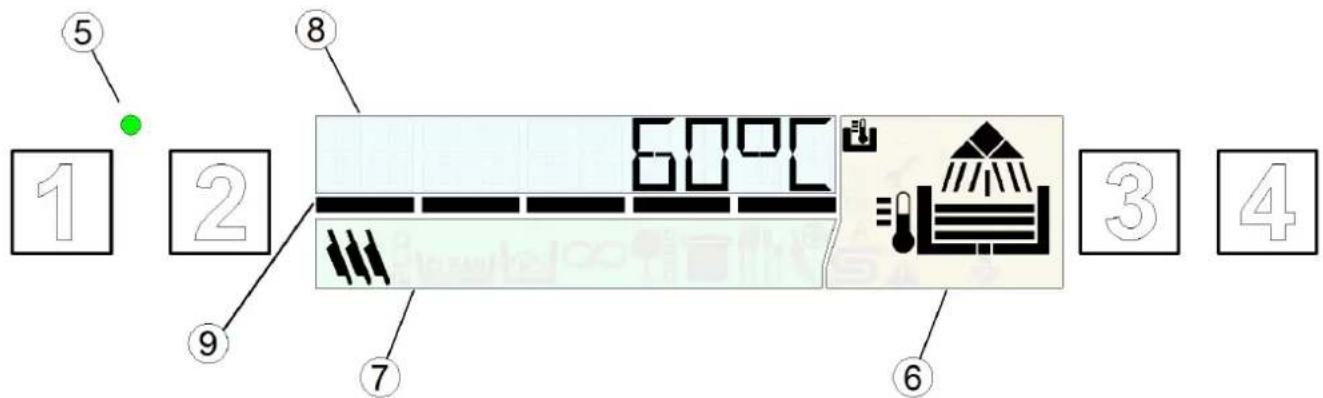

4.1 Grafiskt gränssnitt

Färger och funktionsstatus Se Fig.2:

Gul ( Fig. 2c ) - Förberedelse av diskmaskinen pågår - Det saknas tillsatser för disken - Det saknas salt (endast maskiner med inbyggd avhärdare)

Röd ( Fig. 2d ) Allvarligt fel. - Funktionen begränsad eller omöjlig: kontrollera den visade felkoden och kontakta eventuellt teknisk service.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 8 av 16

Diskfaser När maskinen arbetar visas arbetsprogrammets olika faser i displayområdet (6):

Sköljning Uppnådd arbetsnivå

Uppnådd arbetstemperatur

Visas samtidigt som boilerns temperatur visas på displayen

Visas samtidigt som karets temperatur visas på displayen

Automatisk start aktiv

Fel: begränsad användning möjlig

Fel: användning omöjlig

Slå på strömmen med huvudströmbrytaren. Öppna den utvändiga vattenkranen. När maskinen är i standbyläge är displayen släckt, medan lysdioden STANDBY (5) är röd.

4.3 Påslagning och programval

Kontrollera att disk- och sköljarmarna och filtren är korrekt placerade. Kontrollera att överströmningsslangen är på plats, om sådan finns. Kontrollera nivån på disk- och glansmedel i behållarna. Tryck på ON/OFF-knappen (1) för att slå på maskinen. Lysdioden STANDBY (5) växlar till grönt. Under påfyllningen växlar displayen till gult. När optimala villkor har uppnåtts växlar DISPLAYEN till grönt, vilket betyder att maskinen är redo. En symbol på displayen visar vilket program som är inställt. Vid påslagning är det senast använda programmet före senaste avstängning inställt. Med PROGRAMKNAPPEN (3) går det att välja mellan följande program:

För lätt smutsat diskgods, kort program.

För måttligt smutsat diskgods, medellångt program.

För hårt smutsat diskgods, långt program.

Program för tömning och avslutande automatisk rengöring, ska köras vid arbetsdagen slut.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 9 av 16

Med SPECIALPROGRAMKNAPPEN (2) går det att välja mellan följande program: Specialprogram

ECO Minskar energiförbrukningen genom att diskningen sker vid lägre temperaturer och med mindre vattenförbrukning än under normala diskprogram. Den förlängda mekaniska diskningen garanterar goda diskresultat

NEW Rekommenderas när det krävs att allt vatten i karet byts ut, dvs. när flera diskprogram ska köras i följd med mycket smutsigt diskgods som är belagt med fett eller olja. Detta totala utbyte av vattnet i karet gör att programmet förlängs.

LONG Kontinuerlig disk. Programmet kan avbrytas i förtid genom ett tryck på startknappen. Efter en kort paus startar sköljningen. Programmet avslutas automatiskt efter 12 minuter.

GLASS Endast för tallriksdiskmaskiner: Avsett för diskning av glas av alla typer och former. Programmet i fråga har låg sköljtemperatur och kräver längre torktid.

WATER Lämpat för att få glasen gnistrande rena. Kan endast användas tillsammans med en anordning för omvänd osmos.

ACT 1 – ACT 2 Avsett för diskning av hårt smutsat diskgods, klarar även diskgods med intorkade matrester. Programmet omfattar därför 2 diskningar och 2 sköljningar.

PRG 4 – PRG 5 För hårt smutsat diskgods, långt program ( 8’ ). För hårt smutsat diskgods, långt program ( 10’ ).

STEEL Lämpat för diskning av alla sorters gafflar, skedar, knivar och dylikt. Detta diskprogram har längre disktid och högre temperaturer än övriga program.

COLD Specialprogram för glasdiskmaskiner med sköljning i kallt vatten.

PLATE Tallriksprogram för glasdiskmaskiner.

SAN Rekommenderas när diskningen måste garantera extra rengöringseffekt för diskgodset ( EN ISO 15883-1/3 ). Detta program tar hänsyn till temperaturen och disktiden och kalkylerar konstanten A0. Programmet avslutas när värdet 30 uppnås för parametern A0. Programtiden varierar och är i genomsnitt 20 minuter med en arbetstemperatur på cirka 70 C°. OBS! Om det krävs ett annat A0-värde än 30, kontakta en auktoriserad tekniker som kan göra ändringar i maskinens programvara. Specialprogrammen kan variera beroende på maskinmodell och -typINSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 10 av 16

Se Fig.4 och följ reglerna nedan för att maskinen ska fungera väl: Använd rätt typ av diskkorg, överbelasta den inte och ställ inga föremål ovanpå varandra. Skölj alltid av diskgodset innan det ställs i diskkorgen. Ställ aldrig in diskgods med intorkade eller fasta matrester. Ställ de tomma kärlen upp och ned i diskkorgen. Ställ tallrikar och dylikt vinklade i den speciella korgen med ovansidan vänd uppåt. Ställ besticken i bestickkorgen med handtagen vända nedåt. Ställ inte silverbestick och bestick i rostfritt stål i samma bestickkorg. Silvret kan missfärgas och stålet kan få fläckar. Diskgodset bör diskas direkt efter användningen så att smutsen inte gror in och hårdnar. Diska endast hela föremål som är avsedda att diskas i diskmaskin.

För att starta programmet, tryck på STARTKNAPPEN (4). Under diskningen visar TIDSSTAPELN (9) hur programmet fortskrider, displayen övergår till blått (Fig. 2b) och visar namnet på det valda programmet. När programmet är klart växlar displayen till grönt och meddelandet FINE (SLUT) visas. För att påskynda torkningen, dra ut diskkorgen ur maskinen vid programmets slut. För att avsluta programmet i förtid, tryck på STARTKNAPPEN (4) igen.

4.6 Automatisk programstart

Denna funktion används för att få det valda programmet att starta när luckan (eller huven) stängs, utan att någon knapp trycks in. Gör så här för att aktivera funktionen: Meddelandet “A” på displayen visar att funktionen är aktiv. Om funktionen inte är aktiv som standard måste den först aktiveras från inställningsmenyn. Avaktivera funktionen genom att hålla STARTKNAPPEN (4) intryckt i ett par sekunder, med öppen lucka. Avaktiveringen gäller endast under en diskcykel. OBS! På huvdiskmaskiner aktiveras den automatiska starten automatiskt efter att det första arbetsprogrammet avslutats. Påföljande program startar automatiskt när huven stängs. Meddelandet “A” på displayen visar att funktionsläget i fråga är aktivt.

4.7 Visning av information

När STARTKNAPPEN (4) hålls intryckt i ett par sekunder visas boilerns temperatur, karets temperatur och antalet program som maskinen har kört i ordningsföljd. Denna information kan visas både före och under ett program och visas endast kortvarigt. När PROGRAMKNAPPEN (3) hålls intryckt i ett par sekunder visas boilerns temperatur och karets temperatur oavbrutet i samtliga program. Det går att avaktivera funktionen genom att hålla PROGRAMKNAPPEN (3) intryckt i ett par sekunder.

4.8 Avstängning av maskinen

För att stänga av maskinen tryck på ON/OFF-knappen (1). Endast lysdioden STANDBY (5) lyser för att visa att spänningen är på. OBS! Om maskinen lämnas påslagen med öppen lucka i mer än en timme stängs den av automatiskt.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 11 av 16

Placera disk- och sköljarmarna i rät vinkel mot luckkanten. Lyft upp filterhalvorna med hjälp av handtagen (Fig.7).

4.10 Tömning av maskinen

4.10.1 Maskiner utan tömningspump

Stäng av maskinen. Ta ut integralfiltret om sådant finns ( Fig.7A ). Ta ut överströmningsslangen genom att dra den uppåt ( Fig.7 ). Vänta tills karet har tömts helt. Ta vid behov ut karets filter och rengör det.

4.10.2 Maskiner med tömningspump (*tillval)

Ha maskinen påslagen och tryck på PROGRAMKNAPPEN (3) för att välja programmet ProClean eller ProDrain. Tryck på STARTKNAPPEN (4) för att starta programmet tömning och automatisk rengöring. Efter tömningen stängs maskinen av. Endast lysdioden STANDBY (5) lyser för att visa att spänningen är på.

4.11 Regenerering av hartser (*tillval)

På maskiner med inbyggd avhärdare anger symbolen “REGENERERINGSSYSTEMET AKTIVT” att maskinen kör ett program för regenerering av hartser och att det kan hända att det pågående diskprogrammet förlängs. OBS! Stäng inte av maskinen när ett regenereringsprogram pågår När meddelandet ‘SALT SAKNAS’ visas på maskiner med inbyggd avhärdare måste salt fyllas på i den speciella behållaren. Gör så här: Dra ut korgen ur maskinen. Ta ut integralfiltret ( Fig.7

Skruva av locket från saltbehållaren ( Fig.8

Häll cirka 700 g regenereringssalt i behållaren med hjälp av den medföljande tratten (använd koksalt utan tillsatser med saltkorn med 1 eller 2 mm diameter). Stäng behållaren ordentligt. Meddelandet ‘SALT SAKNAS’ försvinner efter ett par minuter.

4.12 Maskiner med extern avhärdare

På maskiner med extern avhärdare visas texten ‘SERVICE’ efter ett visst antal diskcykler för att visa att hartsen i den externa avhärdaren måste regenereras. Meddelandet står kvar också när maskinen är avstängd. Håll knappen START (3) intryckt i minst 5 sekunder med avstängd maskin och öppen lucka för att få det att försvinna.

4.13 Vid arbetsdagens slut

På maskiner med extern avhärdare visas meddelandet ‘SERVICE’ på displayen efter ett visst antal program. Då krävs underhåll av den externa avhärdaren och regenerering av hartserna. Meddelandet visas även när maskinen är avstängd. För att få bort meddelandet, håll alla 4 knapparna intryckta i minst 5 sekunder med avstängd maskin och öppen lucka.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 12 av 16

Töm maskinen helt, slå ifrån maskinens strömtillförsel och stäng den yttre vattenkranen innan någon typ av underhållsarbete utförs. Använd inte kraftiga vattenstrålar, eftersom det skulle kunna ge upphov till skador på elsystemet. Tvätta inte utsidan av maskinen förrän den har svalnat. Använd specialprodukter för underhåll av stål. Om det finns risk för isbildning, töm boilern och diskpumpen på vatten.

För att garantera att maskinen fungerar effektivt måste nedan angivna underhållsmoment utföras regelbundet. Det är lämpligt att göra en regelbunden behandling med desinficeringsprodukter av lämplig typ. Använd produkter utan slipverkan som kan köpas i handeln.

Utför dessa moment vid arbetsdagens slut eller när du ser att filtren är smutsiga.

1. Ta ut korgarna och rengör dem.

2. Töm karet enligt anvisningarna i avsnittet "Att tömma maskinen".

3. Ta ut alla filter ur diskmaskinen och rengör dem noggrant.

4. Använd inte produkter eller föremål som kan ge upphov till repor för att rengöra karet i stål.

5. Sätt omsorgsfullt tillbaka alla delar när underhållsmomenten har avslutats.

5.4 Rengöring av disk- och sköljarmarna

Det är lätt att ta loss disk- och sköljarmarna så att det då och då går att rengöra munstyckena och förhindra att de täpps till. Gör så här: Ta loss disk- och sköljarmarna genom att skruva loss fästringen eller med hjälp av snabbkopplingen, om sådan finns. Tvätta alla delar under rinnande vatten och rengör munstyckena noggrant. Använd eventuellt en tandpetare eller ett litet spetsigt verktyg. Rengör armarnas rotationstappar inuti maskinen och området där disk- och sköljvattnet kommer ut. Sätt tillbaka armarna i rätt läge och kontrollera att de kan rotera fritt.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 13 av 16

Kap 6 SJÄLVDIAGNOS Maskinen har ett självdiagnossystem som kan känna av och signalera en rad driftsstörningar. Fel Beskrivning och möjliga åtgärder

Ingen sköljning. Sköljningen av diskgodset har inte utförts på korrekt sätt. Kontrollera att sköljmunstyckena är rengjorda.

Ingen tömning av vatten. Vattnet töms inte ut eller tömningen sker på fel sätt. Kontrollera att tömningsslangen inte är vikt eller klämd och att vattenlåset och filtren inte är tilltäppta. På maskiner med överströmningsslang ska slangen tas bort innan tömningen startas.

Fel på återställningen av sköljtemperaturen. Boilerns temperatur har inte återställts inom de fastställda tidsgränserna under diskprogrammet. Stäng av diskmaskinen, sätt på den och kör ett nytt program. SAFE

Fel vid påfyllning av vatten i karet. Kontrollera att vattenanslutningarna är rätt gjorda och att kranen är öppen. Kontrollera att överströmningsslangen är på plats, om maskinen har en sådan slang. Stäng av diskmaskinen, sätt på den och fyll maskinen igen.

Fel på karets termometer. (Givaren öppen) Maskinen känner inte av temperaturen i karet. Stäng av maskinen och sätt på den igen.

Fel på karets termometer. (Givaren kortsluten) Maskinen känner inte av temperaturen i karet. Stäng av maskinen och sätt på den igen.

Fel på boilerns termometer. (Givaren öppen) Maskinen känner inte av temperaturen i boilern. Stäng av maskinen och sätt på den igen.

Fel på boilerns termometer. (Givaren kortsluten) Maskinen känner inte av temperaturen i boilern. Stäng av maskinen och sätt på den igen.

Tiden ute för påfyllning av boilern: Ingen påfyllning av boilern. Sköljningen kan inte genomföras. Kontrollera att vattenkranen är öppen. Stäng av diskmaskinen, sätt på den och kör ett nytt program.

Otillräcklig sköljning: sköljningen har inte varit tillräcklig. Kontrollera att sköljarmarnas munstycken är rena. Felet stoppar inte maskinen.

Fel på återställningen av temperaturen i karet: Karets temperatur har inte återställts inom de fastställda tidsgränserna under diskprogrammet. Stäng av diskmaskinen, sätt på den och kör ett nytt program.

Utför yttre regenerering: Det inställda antalet liter för yttre vattenbehandlingsapparater har uppnåtts, felet tillåter dock användning av diskmaskinen, och meddelandet kan raderas från menyn "Water Service Set". SAFE

Elektromekanisk säkerhet: Boilerns eller karets säkerhetstermostat har utlöst eller karets säkerhetstryckvakt har utlöst.

Säkerhet för vattenivå: Vattennivån i karet är fel.

Filtret smutsigt: Fel vattennivå i karet. Orsaken är att filtret är smutsigt eller att överströmningsslangen är insatt på fel sätt. OBS! När maskinen stängs av och sedan sätts på igen “återställs” signaleringen. Kontakta en auktoriserad serviceverkstad om det inte går att åtgärda problemet med givna anvisningar.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 14 av 16

Inställningarna nedan får endast göras av en behörig fackman. Nedan angivna parametrar kan ställas in i samband med installationen eller senare med hjälp av inställningsmenyn. Följ anvisningarna nedan: Maskinen ska vara i viloläge med öppen lucka. Tryck samtidigt på knapparna 1 och 2 (ON/OFF och SPECIALPROGRAMKNAPP), håll dem intryckta i 5 sekunder och sätt in nyckeln KEY 12 (använd knapp 3 och 4 för att ändra parametern och knapp 1 för att bekräfta). Tryck sedan på knappen 1 (ON/OFF) för att bläddra bland nedan angivna alternativ. Aktivera och/eller ändra parametrarna med knapparna 3 och 4 (ändrade parametrar behöver inte bekräftas, utan blir kvar i minnet). Vilka parametrar som kan ändras beror på maskintyp. Language Val av språk Boiler Set Justering av boilertemperaturen för diskprogrammen. På maskinversioner med atmosfärisk boiler (sköljpump) går det att göra olika inställningar i varje enskilt program (b1 – b2 – b3) Tank Set Justering av temperaturen i karet för diskprogrammen. På maskinversioner med sköljpump går det att göra olika inställningar i varje enskilt program (t1 – t2 – t3) ThermoStop Aktivering av funktionen Thermostop som garanterar korrekt sköljtemperatur. Energy Saving Aktivering av funktionen Energy Saving som garanterar en energibesparing när maskinen är påslagen, men inte används. Manual Detergent Manuell aktivering av doseringsanordningen för diskmedel. Genom att ställa in ON matas automatiskt sugledningens rör. Rörets längd beror på diskmaskinens modell. Manual Rinse Aid Manuell aktivering av doseringsanordningen för glansmedel. Genom att ställa in ON matas automatiskt sugledningens rör. Rörets längd beror på diskmaskinens modell. Detergent Dose Reglering av doseringstid för diskmedel eller kvantitet i g/l beror på modell. Rinse Aid Dose Reglering av doseringstid för spolglans eller kvantitet i g/l beror på modell. Water Hardness Inställning av det intagna vattnets hårdhet efter den uppmätta hårdheten - på maskiner med inbyggd avhärdare. External Softenr Cycles Inställning och aktivering av programräknaren som aktiverar meddelandet om underhåll (Service) gällande den externa avhärdaren. Det går att ta bort meddelandet “Service“. Håll alla 4 knapparna intryckta med avstängd maskin och öppen lucka. Manual Rinse Pump Manuell aktivering av sköljpumpen Manual Drain Manuell aktivering av tömningspumpen Autostart Enable Automatisk aktivering av automatisk start Cycle Counter Programräknare Water Service Set Inställning av liter för autonomi för yttre vattenbehandlingsapparat - reglering från 0 till 12 000 liter med steg om 200. Meddelandet Er 25 kan återställas genom ett tryck på alla 4 knapparna samtidigt i denna meny. När önskade parametrar har ställts in och du vill avsluta och lagra parametrarna i minnet, håll knappen 1 intryckt tills displayen slocknar.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 15 av 16

7.1 Inställning av vattenhårdhet med inbyggd avhärdare

I tabellen visas motsvarigheten mellan tyska och franska grader som ska ställas in på maskinen.

Uppmätt hårdhet °fr °dGH

Kap 8 AVFALLSHANTERING I våra maskiner finns inget material som kräver särskilda procedurer för avfallshantering. (Gäller i EU-länderna och i länder med avfallssortering) Märkningen som finns på produkten eller i produktdokumentationen anger att produkten inte får kasseras tillsammans med hushållsavfallet när den inte längre ska användas. För att förebygga miljö- och hälsoskador som orsakas av olämplig avfallshantering uppmanas användaren att skilja denna produkt från annat avfall och återvinna den på ändamålsenligt sätt för att främja en hållbar återanvändning av naturresurserna. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten får inte hanteras tillsammans med annat kommersiellt avfall.

Återvinningsbar direkt

En medveten användning av diskmaskinen kan bidra till en bättre miljö. Följ de enkla reglerna nedan vid den dagliga användningen: Kör inte diskmaskinen förrän diskkorgarna är fulla. Stäng av diskmaskinen när den inte ska användas. Ha maskinen stängd när den är i viloläge. Använd program som är lämpade för diskgodsets smutsgrad. Fyll maskinen med varmvatten, om uppvärmningen sker med gas. Se till att avloppsvattnet hamnar i ett fullgott avloppssystem. Följ doseringsanvisningarna - använd inte mer diskmedel än nödvändigt. Tillverkaren förbehåller sig rätten att, utan att meddela detta på förhand, utföra ändringar av elektrisk, teknisk och estetisk art på denna diskmaskin och att byta delar närhelst det anses lämpligt för att alltid kunna tillhandahålla en tillförlitlig och hållbar produkt med avancerad teknologi.INSTRUKTIONSMANUAL FÖR DISKMASKINER Sida 16 av 16
