BRUKSANVISNING LB426 MBM

Med afløbspumpe (fås på bestilling)

- Tryk låget på beholderen i igen.

Automatisk start aktiv

Kontinuerlig vask

Sluttømning

Anmodning eller regenereringscyklus

Indstil hårdheden af forsyningsvandet dH i indstillingsmenuen som vist i nedenstående tabel:

Målt hårdhed		dH	Målt hårdhed		dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20	0 ÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 BORTSKAFFELSE

Tillverkaren förbehåller sig, i enlighet med gällande lagar, rätten till detta dokument och förbjuder alla former av återgivning och spridning utan skriftligt tillstånd.

Tillverkaren förbehåller sig rätten att utföra eventuella ändringar för att utföra de förbättringar som anses nödvändiga utan att meddela detta på förhand.

Läs handboken noggrant innan du startar maskinen. Varningarna i handboken ger viktig information angående säkerheten i de olika momenten för installation, användning och underhåll. Om anvisningarna som bifogas i dokumentationen inte följs kan det äventyra maskinens säkerhet och göra att garantin förfaller med omedelbar verkan.

Kap 1 RISKER OCH VIKTIGA VARNINGAR

• Denna apparat får endast användas för det bruk för vilket den uttryckligen är avsedd. Alla andra former av användning betraktas som felaktiga och därför farliga.
• Den specialiserade personal som utför installationen ska visa användaren hur maskinen fungerar, illustrera eventuella säkerhetsföreskrifter som ska följas och ge praktiska demonstrationer.
• Alla ingrepp på maskinen, t.ex. om den går sönder, får endast utföras a tillverkaren eller av en auktoriserad serviceverkstad och av kvalificerad personal som endast använder originalreservdelar.
• Koppla alltid ifrån maskinen från strömförande nät och stäng av vattentillförseln till maskinen innan alla typer av av underhåll, reparation eller rengöring ska utföras.
• Maskinen får INTE användas av personal utan lämplig utbildning.
• Apparaten kan användas av barn över 8 år och av personer med nedsat fysisk, känslomässig eller mental förmåga, och av personer med bristande erfarenhet eller kunskap, under förutsättning att de övervakas eller att de får anvisningar angående säker användning av apparaten.
• Barn får ej leka med apparaten.
• Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan övervakning.
• Maskinen ska INTE vara ansluten till elnätet när den inte används.
• Om maskinen inte är utrustad med kontakt eller annan anordning för avskiljning från elnätet ska sådan installeras i elnätet, i överensstämmels med installationsanvisningarna.
• Om elkabeln skadas måste den bytas av tillverkaren, av dess tekniska service eller av personal med motsvarande kompetens så att alla risker förebyggs.
• Skruven som sitter på maskinen med symbolen 5021 enligt föreskrift IEC 60417 representerar en ekvipotentialförbindning.
• Öppna ALDRIG hastigt luckan till maskinen innan programmet är avslutat.
• Använd ALDRIG maskinen utan de skydd som monterats av tillverkaren.
• Använd ALDRIG maskinen för att diska föremål som p.g.a. typ, form, storlek eller material inte ska diskas i maskin eller föremål som inte är i helt oskadat skick.
• Använd ALDRIG apparaten eller dess delar som trappa eller som stöd för personer, föremål eller djur.
• Överbelasta ALDRIG den öppna luckan på maskiner som lastas framifrån.

Luckan är endast avsedd att bära upp en korg som är lastad med disk.

• Stoppa ALDRIG ned oskyddade händer i diskvattnet.
• Vänd ALDRIG maskinen upp och ned efter att den har installerats.
• Om du märker att maskinen inte fungerar som den ska eller läcker vätska: skilj omedelbart maskinen från strömförande nät och stäng av vattentillförseln.
• Placera inte diskmaskinen nära värmekällor över 50 °C.
• Utsätt ALDRIG diskmaskinen för väder och vind (regn, sol, osv).
• Diskmaskinen ska inte installeras utomhus såvida platsen inte är skyddad på lämpligt sätt.
• Starta aldrig ett diskprogram utan att bräddavloppet är monterat, om maskinen har ett sådant.
• Placera aldrig magnetiska föremål i närheten av maskinen.
• Använd inte maskinens ovansida som avlastningsyta.
• Det åligger installatören att kontrollera att jordkopplingen är effektiv.
• Efter slutbesiktning ska installatören utfärda ett skriftligt intyg om att installationen har utförts korrekt och att maskinen har testats enligt gällande regler.
• Ändra ALDRIG maskinens placering och förändra inte maskinens olika delar, eftersom sådana ingrepp kan äventyra maskinens säkerhet.
• Bullertrycknivå enligt EN ISO 4871

○ LpA Max = 55 dB Kpa=2,5 dB för versioner av diskmaskin unde bänk
○ LpA Max = 65 dB Kpa=2,5 dB för versioner av huvdiskmaskin
○ LpA Max = 76 dB Kpa=1,5 dB för versioner av grovdiskmaskin

• Maximal temperatur på vattenledningens vatten 50 °C
• Maximalt tryck på vattenledningens vatten 4 bar (400 kPa)
• Apparaten är framtagen för att anslutas permanent till vattenledningen
• Apparaten får inte rengöras med vattenstråle eller ånga.
• Maximal avloppshöjd

○ Mot golvet på versioner med bräddavlopp
○ Maximal höjd 1 m på versioner med avloppspump

1.1 Normala användningsvillkor

Omgivningstemperatur : 40 °C max /4 °C min (medel 30 °C)

Höjd över havet : Max 2000 meter

Relativ fuktighet : Max 30 % vid 40 °C / max 90 % vid 20 °C

Kap 2 FÖRORD

Varningar:

Förvara hela dokumentationen noggrant i närheten av maskinen och överlämna den till teknikerna och personalen som ska använda maskinen. Förvara dokumentationen på en säker plats tillsammans med eventuella kopior för frekvent konsultation

Användaren måste läsa igenom och förstå denna manual innan någon form av ingrepp eller arbete görs på maskinen.

Maskinen har tillverkats för att användas som diskmaskin för professionellt bruk och därför ska installation, användning och underhåll överlåtas till utbildad personal som följer tillverkaren anvisningar.

Garanti:

Tillverkaren avsäger sig allt ansvar för eventuella skador på föremål och personer som uppstår på grund av att instruktionerna inte följs eller på grund av ett felaktigt bruk av maskinen.

Om anvisningarna i den bifogade dokumentationen inte följs kan det leda till skador på maskinen och till att garantin upphör att gälla med omedelbar verkan.

Installationer och reparationer som utförs av icke auktoriserade tekniker eller användning av icke original reservdelar leder till att garantin upphör att gälla med omedelbar verkan.

Förvaring :

Transport och förvaring: mellan -10 °C och 55 °C med toppvärden på upp till 70 °C (i högst 24 timmar)

Kap 3 INSTALLATION

En korrekt installation är grundläggande för att maskinen ska fungera väl. En del av den information som behövs för att installera maskinen framgår av den märkplåt som sitter på maskinens högra sida samt i kopia på omslaget till denna manual.

Installationen får endast göras av behöriga och auktoriserade tekniker.

3.1 Uppackning

Kontrollera att emballaget är helt och notera eventuella fel på följesedeln. Ta av emballaget och kontrollera att diskmaskinen är hel. Meddela omedelbart återförsäljaren och transportören via fax eller rekommenderat brev med mottagningsbevis om maskinen är skadad. Om skadorna är så allvarliga att maskinens säkerhet äventyras ska den inte installeras och/eller användas innan en kvalificerad tekniker har kontrollerat den.

Lämna inte emballagedelarna (plastpåsar, polystyren, spikar och dylikt) inom räckhåll för barn eller husdjur, eftersom de kan utgöra fara.

3.2 Uppställning

• Kontrollera att det på installationsplatsen inte finns föremål eller material som kan skadas av den vattenånga som kan komma från maskinen när den är funktion, eller att dessa är ordentligt skyddade.
• Innan diskmaskinen ställs på plats, iordningställ strömförsörjnings-, vattenmatnings- och tömningssystemen i lokalen där maskinen ska stå.
• Vid maskininbyggnad mot oisolerad enkelvägg ska du lämna ett utrymme om minst 10 mm mellan väggen på maskinen och de omkringliggande ytorna.
• Golvet eller utrymmet där diskmaskinen ska byggas in måste vara dimensionerat med hänsyn tagen till diskmaskinens totala vikt.

• För stabilitetens skull ska maskinen installeras och nivåjusteras på de fyra stödfötterna.

• Denna maskin är endast avsedd för fast anslutning. Annan typ av installation måste först diskuteras med och godkännas av tillverkaren.

• Avlägsna skyddsfilmen från höljet innan diskmaskinen börjar användas.

• Det måste finnas en allpolig huvudströmbrytare som avbryter alla kontakter inklusive nolledaren, med ett avständ mellan de öppna kontakterna på minst 3 mm och med termomagnetisk jordfelsbrytare eller anslutning till säkringar, som ska dimensioneras eller kalibreras i enlighet med den effekt som anges på maskinens märkplåt.
• Huvudströmbrytaren ska finnas på elledningen vid installationsplatsen och ska endast användas för en maskin åt gången.
• Nätspänningen och nätfrekvensen måste överensstämma med uppgifterna på märkplåten.
• Det ska också finnas ett väl fungerande jordningssystem som uppfyller kraven i gällande normer för att trygga personalens och maskinens säkerhet.

- Denna apparat överensstämmer med certifieringen EN/IEC 61000-3-11 om systemimpedansen Z_sys är mindre än, eller lika med Z_max vid kopplingspunkten mellan det lokala elsystemet och elnätet. Det är installatörens ansvar, eller användarens av apparaten, att tillse att apparaten endast ansluten till ett elnät där impedansen Z_sys är mindre än, eller lika med Z_max

	Z_max
Grovdiskmaskin	0,21
Huvdiskmaskin	0,24
Diskmaskin under bänk	0,41

- Strömförsörjningskabeln, endast av typ H07RN-F med rörlig strömbelastningsförmåga vid 60 °C omgivningstemperatur på ledaren:

- Trefasmaskin

• -5x2,5 mm^2 upp till 20 A
• -5x4 mm^2 upp till 30 A
  -5x6 mm^2 upp till 38 A
  -5x10 mm^2 upp till 54 A

- Enfasmaskiner

-3x1,5 mm^2 upp till 16 A
-3x2,5 mm^2 upp till 25 A

• Strömkabeln får inte sträckas eller klämmas under normal drift eller normalt underhållsingrepp.
• Apparaten ska dessutom inkluderas i en ekvipotentialförbindning vars koppling ska utföras med hjälp av den skruv som är märkt med symbolen 5021 enligt föreskrift IEC 60417.
• Ekvipotentialförbindningens tvärsnitt ska vara 10 mm ^2 .
• Följ anvisningarna om plus- och minuspol i elschemat. Se det bifogade kopplingsschemat för mer information.

Det är förbjudet att använda grenkontakter, adaptrar, kablar av felaktig typ eller felaktigt snitt eller förlängningssladdar som inte uppfyller kraven i gällande normer för elektriska anslutningar.

Maskinen ska anslutas till vattenledningsnätet med en slang. Mellan vattenledningsnätet och maskinens magnetventil ska det finnas en av/påventil. Av/påventilen ska vara placerad i maskinens närhet.

• Vattentillförsel, vattentemperatur och vattentryck måste överensstämma med uppgifterna på maskinens märkplatta.
  • Se dessutom till att vattenledningens matning inte understiger 20 l/min
• Om vattnets hårdhetsgrad överskrider 14 °F (8 °dH) rekommenderar vi att maskinen förses med en intern vattenavhärdare. Om vattnets hårdhetsgrad överskrider 35 °F (19,5 °dH) ska en extern vattenavhärdare installeras före magnetventilen.
• För maskiner som inte är utrustade med vattenavhärdare: om vattnets hårdhetsgrad överskrider 14 °F (8 °dH) ska en extern vattenavhärdare installeras före magnetventilen.
• Om koncentrationen restmineraler med stor ledningsförmåga är mycket hög i vattnet rekommenderar vi att ett system för avmineralisering installeras.
• Maskiner som ska användas med avsaltat vatten, eller med hög halt av natriumklorid, ska beställas specifikt, eftersom de kräver specialmaterial i sin konstruktion.
• Maskiner som har värmeåtervinningsrör av koppar ska inte matas med avmineraliserat vatten. För dessa maskiner ska man använda versioner med rörsystem av rostfritt stål

3.5 Anslutning till avloppet

• Avloppet ska bestå av en öppen avlopsbrunn med vattenlås i lämplig storlek i förhållande till kapaciteten hos den tömningsslang som levereras tillsammans med maskinen. Slangen ska nå fram till brunnen utan att sträckas, dras, vikas, klämmas eller forceras på något sätt.
• Eftersom maskinen töms med hjälp av tyngdkraften är det viktigt att avloppet befinner sig på lägre nivå än maskinens underrede.

- Om avloppet inte befinner sig på lägre nivå än maskinens underrede är det möjligt att använda den maskinversion som är utrustad med en tömningspump (kan levereras på begäran).

- I detta fall är maxhöjden på avloppet 1 meter.

- Kontrollera alltid att avloppet fungerar korrekt och att det inte är tilltäppt.

- Alla andra lösningar måste först diskuteras med och godkännas av tillverkaren.

3.6 Glansmedel och diskmedel

• Glansmedel och diskmedel doseras via de doseringsanordningar som finns som standard på vissa maskinmodeller.
• Doseringen fastställs av installatören på grundval av vattnets hårdhet och installatören kalibrerar även doseringsanordningarna.
• Innan kalibreringen görs, fyll doseringsanordningarnas matarslangar med vatten och glans-respektive diskmedel.
• Kalibreringen görs med hjälp av motsvarande regleringsskruvar eller direkt på kontrollpanelen på maskiner med kontrollpanel.
• Vätskenivån i doseringsbehållaren för diskmedel ska alltid vara tillräcklig för att diskmedlet ska kunna hämtas upp. Behållaren får aldrig tömmas helt eller fyllas på med frätande eller orena produkter.

Använd ALDRIG diskmedel med KLOR eller NATRIUMHYPOKLORIT.

Vi rekommenderar att en automatisk doseringsanordning för diskmedel installeras.

Kap 4 ATT ANVÄNDA MASKINEN

4.1 Teckenförklaring och symboler

Se Fig.1:

1	ON/OFF-KNAPP	4	INFORMATIONSDISPLAY
2	PROGRAMKNAPP	5	STATUSFÄLT (LAMPOR)
3	STARTKNAPP

4.2 Påslagning

Se Fig.2

• Slå på strömmen med huvudströmbrytaren och öppna den utvändiga vattenkranen.
• Kontrollera att överströmningsslangen är på plats.
• Tryck på ON/OFF-knappen (1).
• Punkten på displayen blinkar tills korrekt vattennivå har uppnåtts.
• STATUSFÄLTET (5) tänds uppifrån och nedåt, vilket visar att uppvärmningen av maskinen pågår.
• När korrekt temperatur har uppnåtts fortsätter lampan mitt i STATUSFÄLTET (5) att lysa med fast sken.
• Nu råder optimala villkor för att starta diskningen.

4.3 Att lasta diskkorgen

Se Fig.3 och följ reglerna nedan för att maskinen ska fungera väl:

• Använd rätt typ av diskkorg, överbelasta den inte och ställ inga föremål ovanpå varandra.
• Skölj alltid av diskgodset innan det ställs i diskkorgen. Ställ aldrig in diskgods med intorkade eller fasta matrester.
• Ställ de tomma kärlen upp och ned i diskkorgen.
• Ställ tallrikar och dylikt vinklade i den speciella korgen med ovansidan vänd uppåt.
• Ställ besticken i bestickkorgen med handtagen vända nedåt.
• Ställ inte silverbestick och bestick i rostfritt stål i samma bestickkorg. Silvret kan missfärgas och stålet kan få fläckar.
• Diskgodset bör diskas direkt efter användningen så att smutsen inte gror in och hårdnar.
• Diska endast hela föremål som är avsedda att diskas i diskmaskin.

4.4 Val och start av program

• Tryck lämpligt antal gånger på PROGRAMKNAPPEN (2) för att välja ett diskprogram som är lämpat för diskgodset. På displayen visas numret på arbetsprogrammet som har valts (Fig.4).
• Tryck på STARTKNAPPEN (3) för att starta programmet. Lamporna i STATUSFÄLTET (5) börjar blinka, ökar nedifrån och uppåt och visar hur programtiden fortskrider.
• När programmet är klart tänds alla lampor samtidigt och lyser med fast sken.
• Dra ut korgen ur maskinen så fort programmet är klart, så torkar disken snabbare.
• För att avsluta ett diskprogram innan det är klart, tryck på STARTKNAPPEN (3).

OBS! På huvdiskmaskiner aktiveras den automatiska starten automatiskt efter det första diskprogrammet. Påföljande program aktiveras automatiskt när huven stängs. Meddelandet "AS" på displayen visar att funktionsläget i fråga är aktivt.

4.5 Kontinuerlig disk (\*tillval)

• Detta är ett förlängt program där programtiden kan varieras på olika sätt på olika modeller.
• Programtiden kan anpassas efter önskemål genom ett tryck på STARTKNAPPEN (3) under pågående program. Diskningen avbryts och sköljningen startar.

4.6 Automatisk programstart

Denna funktion gör att programmet startar när luckan stängs. Gör så här för att aktivera funktionen (Fig.6):

• Ha maskinen påslagen med öppen lucka. Håll STARTKNAPPEN (3) intryckt (i minst fem sekunder) tills AS visas på displayen.
• Avaktivera funktionen genom att hålla STARTKNAPPEN (3) intryckt i fem sekunder med öppen lucka.

4.7 Att ta loss integralfiltret

• Placera disk- och sköljarmarna i rät vinkel mot luckkanten (Fig.7).
• Lyft upp filterhalvorna med hjälp av handtagen.

4.8 Tömning av maskinen

4.8.1 Maskiner utan tömningspump

• Stäng av maskinen.
  • Ta ut integralfiltret om sådant finns (Fig.7A).
  • Ta ut överströmningsslangen genom att dra den uppåt (Fig.8 B).
  • Vänta tills karet har tömts helt.
  • Ta vid behov ut karets filter och rengör det (Fig.8C).

• Ta ut integralfiltret om sådant finns (Fig.7).
- I förekommande fall, ta ut överströmningsslangen genom att dra den uppåt. (Fig.9).
- Stäng luckan.
• Välj programmet dr.
- Tryck på STARTKNAPPEN (3) för att starta programmet.
- Maskinen kör ett tömningsprogram med automatisk rengöring (*på vissa modeller). Därefter stängs maskinen av.
• Ta vid behov ut karets filter och rengör det (Fig.8 C).

4.9 Avstängning av maskinen

- Tryck på ON/OFF-knappen (1). På DISPLAYEN (4) visas de tre mittersta segmenten, vilket visar att strömmen är på.

4.10 Regenerering av hartser (\*tillval)

När meddelandet ‘SLT’ visas på maskiner med avhärdare måste salt fyllas på i den speciella behållaren. Gör så här:

• Dra ut korgen ur maskinen.
  • Ta ut integralfiltret (Fig.7).
• Skruva av locket från saltbehållaren (Fig.11).
• Häll cirka 700 g grovkornigt koksalt i behållaren med hjälp av den medföljande tratten (när salt fylls på första gången ska behållaren först fyllas med vatten).

• Stäng behållaren ordentligt.

• Skölj området runt saltbehållaren för hand och kör ett automatiskt rengöringsprogram för att undvika korrosion.

• Meddelandet 'SLT' försvinner efter ett par minuter.

Meddelandet rEG på displayen visar att maskinen kör ett program för regenerering av hartserna, vilket krävs för att återställa avhärdarens funktion. Så länge meddelandet visas kan startade program längre tid än normalt.

OBS! Stäng inte av maskinen när ett regenereringsprogram pågår

b 80 t 55 c c 0 1 59

När maskinen är på och PROGRAMKNAPPEN (2) hålls intryckt i fem sekunder visas följande information i nedan angiven följd:

• "t" dsiktemperatur
• "b" sköljtemperatur
• "CC" antal diskprogram som utförts av maskinen.

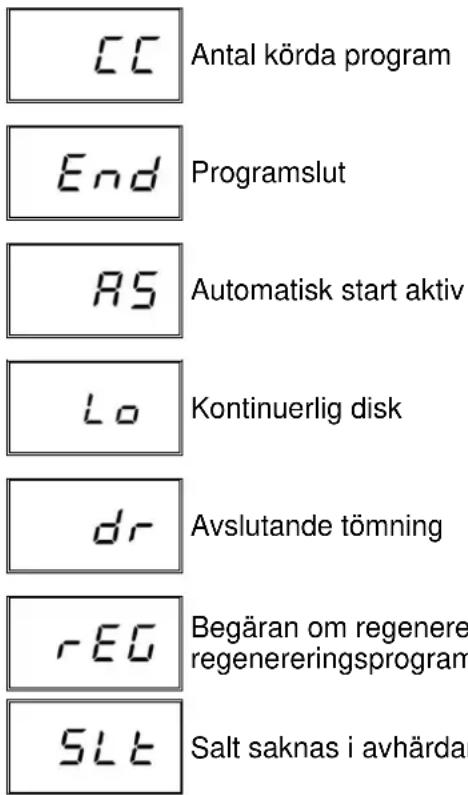

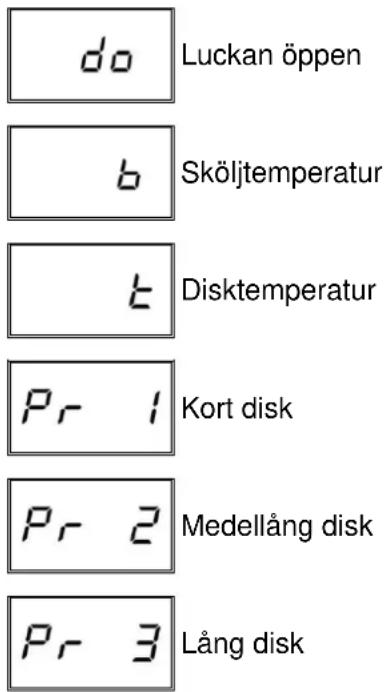

4.12 Lista över meddelanden som kan visas

do Luckan öppen b Sköljtemperatur t Disktemperatur Pr 1 Kort disk Pr 2 Medellång disk Pr 3 Lång disk

CC Antal körda program End Programslut RS Automatisk start aktiv Lo Kontinuerlig disk dr Avslutande tömning -EG Begäran om regenereringsprogram SLt Salt saknas i avhärdar

4.13 Vid arbetsdagens slut

• Töm alltid maskinen enligt anvisningarna i avsnittet "Att tömma maskinen" vid arbetsdagens slut.
• Slå av strömmen med huvudströmbrytaren och stäng den externa vattenkranen.
• Gör det löpande underhållet och rengör maskinen enligt beskrivningen i avsnittet "Underhåll".
• Lämna om möjligt luckan på glänt för att undvika att det uppstår dålig lukt inuti maskinen.

Kap 5 UNDERHÅLL

5.1 Allmänna regler

Töm maskinen helt, slå ifrån maskinens strömtillförsel och stäng den yttre vattenkranen innan någon typ av underhållsarbete utförs.

Använd inte kraftiga vattenstrålar, eftersom det skulle kunna ge upphov till skador på elsystemet.

Tvätta inte utsidan av maskinen förrän den har svalnat. Använd specialprodukter för underhåll av stål.

Om det finns risk för isbildning, töm boilern och diskpumpen på vatten.

5.2 Rengöring

För att garantera att maskinen fungerar effektivt måste nedan angivna underhållsmoment utföras regelbundet. Det är lämpligt att göra en regelbunden behandling med desinficeringsprodukter av lämplig typ. Använd produkter utan slipverkan som kan köpas i handeln.

Utför dessa moment vid arbetsdagens slut eller när du ser att filtren är smutsiga.

1. Ta ut korgarna och rengör dem.
2. Töm karet enligt anvisningarna i avsnittet "Att tömma maskinen".
3. Ta ut alla filter ur diskmaskinen och rengör dem noggrant.
4. Använd inte produkter eller föremål som kan ge upphov till repor för att rengöra karet i stål.
5. Sätt omsorgsfullt tillbaka alla delar när underhållsmomenten har avslutats.

5.4 Rengöring av disk- och sköljarmarna

Det är lätt att ta loss disk- och sköljarmarna så att det då och då går att rengöra munstyckena och förhindra att de täpps till.

Gör så här ( Fig.10):

• Skruva loss låsringen R och dra av armarna.
• Tvätta alla delar under rinnande vatten och rengör munstyckena noggrant. Använd eventuellt en tandpetare eller ett litet spetsigt verktyg.
• Rengör armarnas rotationstappar inuti maskinen och området där disk- och sköljvattnet kommer ut.
• Sätt tillbaka armarna i rätt läge och kontrollera att de kan rotera fritt.

Kap 6 SJÄLVDIAGNOS

Maskinen har ett självdiagnossystem som kan känna av och signalera en rad driftsstörningar.

Fel		Beskrivning och möjliga åtgärder
	Er01	Ingen sköljning. Sköljningen av diskgodset har inte utförts på korrekt sätt. Kontrollera att sköljmunstyckena är rengjorda.
	Er02	Ingen tömning av vatten. Vattnet töms inte ut eller tömningen sker på fel sätt.Kontrollera att tömningsslangen inte är vikt eller klämd och att vattenlåset och filtren inte är tilltäppta. På maskiner med överströmningsslang ska slangen tas bort innan tömningen startas.
	Er03	Fel på återställningen av sköljtemperaturen. Boilerns temperatur har inte återställts inom de fastställda tidsgränserna under diskprogrammet. Stäng av diskmaskinen, sätt på den och kör ett nytt program.
SAFE	Er04	Fel vid påfyllning av vatten i karet. Kontrollera att vattenanslutningarna är rätt gjorda och att kranen är öppen. Kontrollera att överströmningsslangen är på plats, om maskinen har en sådan slang. Stäng av diskmaskinen, sätt på den och fyll maskinen igen.
	Er05	Fel på karets termometer. (Givaren öppen) Maskinen känner inte av temperaturen i karet. Stäng av maskinen och sätt på den igen.
	Er06	Fel på karets termometer. (Givaren kortsluten) Maskinen känner inte av temperaturen i karet. Stäng av maskinen och sätt på den igen.
	Er07	Fel på boilerns termometer. (Givaren öppen) Maskinen känner inte av temperaturen i boilern. Stäng av maskinen och sätt på den igen.
	Er08	Fel på boilerns termometer. (Givaren kortsluten) Maskinen känner inte av temperaturen i boilern. Stäng av maskinen och sätt på den igen.
	Er09	Tiden ute för påfyllning av boilern: Ingen påfyllning av boilern. Sköljningen kan inte genomföras. Kontrollera att vattenkranen är öppen. Stäng av diskmaskinen, sätt på den och kör ett nytt program.
	Er21	Otilräcklig sköljning: sköljningen har inte varit tillräcklig. Kontrollera att sköljarmarnas munstycken är rena. Felet stoppar inte maskinen.
	Er22	Fel på återställningen av temperaturen i karet: Karets temperatur har inte återställts inom de fastställda tidsgränserna under diskprogrammet. Stäng av diskmaskinen, sätt på den och kör ett nytt program.
SAFE	Er5F	Elektromekanisk säkerhet: Boilerns eller karets säkerhetstermostat har utlöst eller karets säkerhetstryckvakt har utlöst.
SAFE	Er5L	Säkerhet för vattenivå: Vattennivån i karet är fel.
OBS! När maskinen stängs av och sedan sätts på igen “återställs” signaleringen. Kontakta en auktoriserad serviceverkstad om det inte går att åtgärda problemet med givna anvisningar.

Kap 7 INSTÄLLNINGAR OCH JUSTERINGAR

Inställningarna nedan får endast göras av en behörig fackman.

Nedan angivna parametrar kan ställas in i samband med installationen eller senare med hjälp av inställningsmenyn. Följ anvisningarna nedan:

• Maskinen ska vara i viloläge med öppen lucka.
• Tryck samtidigt på knapparna 2 och 3 (val av program och START), håll dem intryckta i 5 sekunder och sätt in nyckeln CH 12 (använd knapp 2 och 3 för att ändra parametern och knapp 1 för att bekräfta).
• Tryck sedan på knappen 1 (ON/OFF) för att bläddra bland nedan angivna alternativ. Aktivera och/eller ändra parametrarna med knapparna 2 och 3 (ändrade parametrar behöver inte bekräftas, utan blir kvar i minnet). Vilka parametrar som kan ändras beror på maskintyp.

	Language	Val av språk
b	Boiler Temperature	Justering av boilertemperaturen för diskprogrammen. På maskinversioner med atmosfärisk boiler (sköljpump) går det att göra olika inställningar varje enskilt program (b1 – b2 – b3)
t	Tank Temperature	Justering av temperaturen i karet för diskprogrammen. På maskinversioner med sköljpump går det att göra olika inställningar i varje enskilt program (t1 – t2 – t3)
tH	Thermo - Stop	Aktivering av funktionen Thermostop som garanterar korrekt sköljtemperatur.
ES	Energy Saving	Aktivering av funktionen Energy Saving som garanterar en energibesparing när maskinen är påslagen, men inte används.
dn	Detergent Pump	Manuell aktivering av doseringsanordningen för diskmedel
bn	Rinse Aid Pump	Manuell aktivering av doseringsanordningen för glansmedel
rn	Manual Rinse	Manuell aktivering av sköljpumpen
dt	Dosage Detergent	Doseringstid för diskmedel
bL	Dosage Rinse Aid	Doseringstid för glansmedel
dH	Water Hardness	Inställning av det inkommande vattnets hårdhet (maskiner med avhärdare): ställ in önskat värde enligt tabellen nedan
cC	Set Number Service Cycles	Inställning och aktivering av programräknaren som aktiverar meddelandet om underhåll (Service) gällande den externa avhärdaren.Det går att ta bort meddelandet “Service“. Håll alla 3 knapparna intryckta med avstängd maskin och öppen lucka.
RR	Autostart Autoenabling	Automatisk aktivering av automatisk start

För att lämna programmeringen och lagra inställda parametrar i minnet räcker det att hålla knappen 1 intryckt tills strecken som betyder att strömmen är på visas på displayen.

7.1 Antal program mellan hartsregeneringar

Ställ in det inkommande vattnets hårdhet dH på inställningsmenyn med hjälp av tabellen nedan:

Uppmätt hårdhet		dH	Uppmätt hårdhet		dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20	0 ÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 AVFALLSHANTERING

I våra maskiner finns inget material som kräver särskilda procedurer för avfallshantering.

(Gäller i EU-länderna och i länder med avfallssortering)

Märkningen som finns på produkten eller i produktdokumentationen anger att produkten inte får kasseras tillsammans med hushållsavfallet när den inte längre ska användas.

För att förebygga miljö- och hälsoskador som orsakas av olämplig avfallshantering uppmanas användaren att skilja denna produkt från annat avfall och återvinna den på ändamålsenligt sätt för att främja en hållbar återanvändning av naturresurserna.

Hushållsanvändare bör kontakta återförsäljaren eller sin kommun för vidare information om var och hur produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet.

Produkten får inte hanteras tillsammans med annat kommersiellt avfall.

Kap 9 MILJÖ

MILJÖVÄNLIG ANVÄNDNING

En medveten användning av diskmaskinen kan bidra till en bättre miljö. Följ de enkla reglerna nedan vid den dagliga användningen:

Kör inte diskmaskinen förrän diskkorgarna är fulla.

Stäng av diskmaskinen när den inte ska användas.

Ha maskinen stängd när den är i viloläge.

Använd program som är lämpade för diskgodsets smutsgrad.

Fyll maskinen med varmvatten, om uppvärmningen sker med gas.

Se till att avloppsvattnet hamnar i ett fullgott avloppssystem.

Följ doseringsanvisningarna - använd inte mer diskmedel än nödvändigt.

Tillverkaren förbehåller sig rätten att, utan att meddela detta på förhand, utföra ändringar av elektrisk, teknisk och estetisk art på denna diskmaskin och att byta delar närhelst det anses lämpligt för att alltid kunna tillhandahålla en tillförlitlig och hållbar produkt med avancerad teknologi.

ASTIANPESUKONEEN KÄYTTÖOHJE

FI

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

SISÄLLYSLUETTELO

LUKU 1 RISKEJÄ JA TÄRKEITÄ VAROITUKSIA ...... 2
